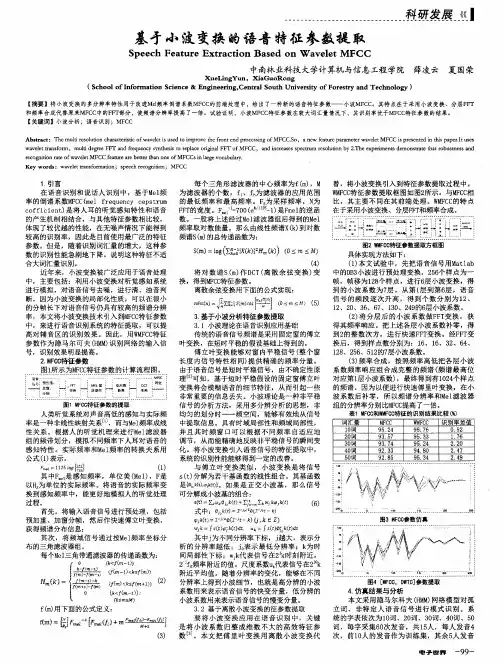

基于小波变换的语音特征参数提取
【摘要】将小波变换的多分辨率特性用于改进Mel频率倒谱系数MFCC的前端处理中，给出了一种新的语音特征参数——小波MFCC。其特点在于采用小波变换、分层FFT和频率合成代替原来MFCC中的FFT部分，使频谱分辨率提高了一倍。试验证明，小波MFCC特征参数在较大词汇量情况下，其识别率优于MFCC特征参数的结果。
【关键词】小波分析；语音识别；MFCC
Abstract：The multi resolution characteristic of wavelet is used to improve the front end processing of MFCC.So，a new feature parameter wavelet MFCC is presented in this paper.It uses wavelet transform，multi degree FFT and frequency synthesis to replace original FFT of MFCC，and increases spectrum resolution by 2.The experiments demonstrate that robustness and recognition rate of wavelet MFCC feature are better than one of MFCCs in large vocabulary.
Key words：wavelet transformation；speech recognition；MFCC
1.引言
在语音识别和说话人识别中，基于Mel频率的倒谱系数MFCC（mel frequency cepstrum cofficient）是将人耳的听觉感知特性和语音的产生机制相结合，与其他特征参数相比较，体现了较优越的性能，在无噪声情况下能得到较高的识别率，因此是目前使用最广泛的特征参数。但是，随着识别词汇量的增大，这种参数的识别性能急剧地下降。说明这种特征不适合大词汇量识别。
近年来，小波变换被广泛应用于语音处理中，主要包括：利用小波变换对听觉感知系统进行模拟，对语音信号去噪，进行清、浊音判断。因为小波变换的局部化性质，可以在很小的分帧长下对语音信号仍具有较高的频谱分辨率，本文将小波变换技术引入到MFCC特征参数中，来进行语音识别系统的特征提取，可以提高对辅音区的识别效果。因此，用WMFCC特征参数作为隐马尔可夫（HMM）识别网络的输入信号，识别效果明显提高。
2.MFCC特征参数
图1所示为MFCC特征参数的计算流程图。
图1 MFCC特征参数的提取
人类听觉系统对声音高低的感知与实际频率是一种非线性映射关系[1]，而与Mel频率成线性关系。根据人的听觉机理来进行Mel滤波器组的频带划分，模拟不同频率下人耳对语音的感知特性。实际频率和Mel频率的转换关系用公
