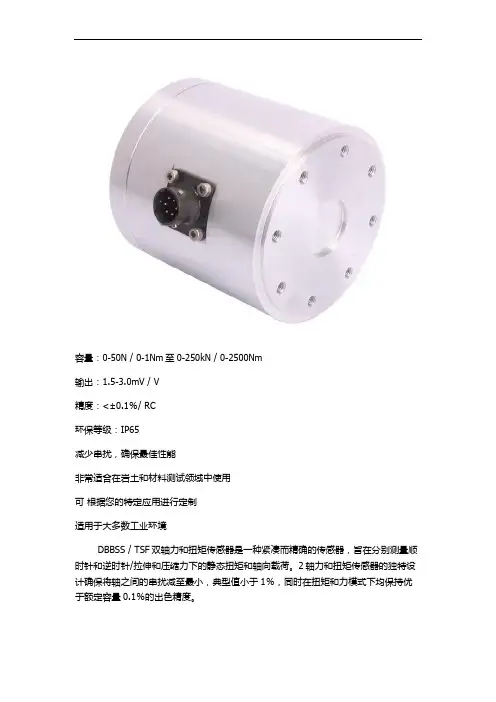

盘式扭矩传感器 一、工作原理采用应变片电测技术，在弹性轴上组成应变桥,向应变桥提供电源即可测得该弹性轴受扭的电信号。将该应变信号放大后，经过压/频转换，变成与扭应变成正比的频率信号。使用于轴向空间比较短的需要测量扭矩转速的场合。 二、主要性能指标 扭矩示值误差： < 0、5 % F S 灵敏度： 10、2 mv / V 非线性： <0、25 % F S 重复性： <0、2% F S 零点温飘： <0、5 % F S /10℃输出阻抗：1KΩ3Ω 绝缘阻抗： >500MΩ 静态超载：120 % 断裂负载：200 % 使用温度： 0 ～60℃ 储存温度： －20 ～70℃ 电源电压： +15V5%,-15V5%
总消耗电流： <130mA频率信号输出：5KHz—70℃的环境里3、保证数字扭矩仪的循环工作，可以增加内部温度。可以提高仪表的林敏度4、设置温度上下限报警指示灯，当窗口显示上下限温度时该等亮。及时做好应对措施。 5、测量扭矩时，应在转换器上设置保温措施，以免因杂质通过导致转换器接口而发生沉淀。 五、功能特点：1、无轴承结构，可高速运转。 2、信号输出可任意选择波形─方波或脉冲波。 3、检测精度高、稳定性好、抗干扰性强。 4、不需反复调零即可；连续测量正反扭矩。 5、即可测量静止扭矩，也可测量动态扭矩六、外形尺寸图：盘式变送器的截面图以圆形呈现，传递信号时与旋转，转速和转向无关。安装时不需要考虑方位，可按具体情况任意方向安装。 六、常见故障：1、仪表指示突然变化不正常。多半是由于仪器本身补偿导线断路变送器失灵造成的2、工艺操作发生变化，多半是由于调节器、测控设备损坏引起的。3、硬件环境不满足要求，会直接引起硬件设置的损坏。换件环境的操作系统，办公软件使用不正确，导致变送器的显示范围不正确。4、安装不正确，显示器的屏幕数字不发生变化。正负极接反，会直接烧坏显示仪表。5、扭矩仪表出现快速振动的现象，肯定是由于控制参数调整不当引起的。七、扭矩信号处理形式：扭矩传感器输出的频率信号送到

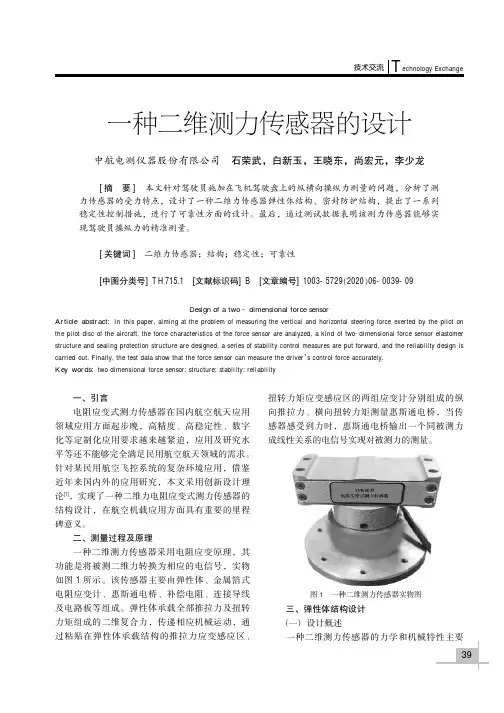

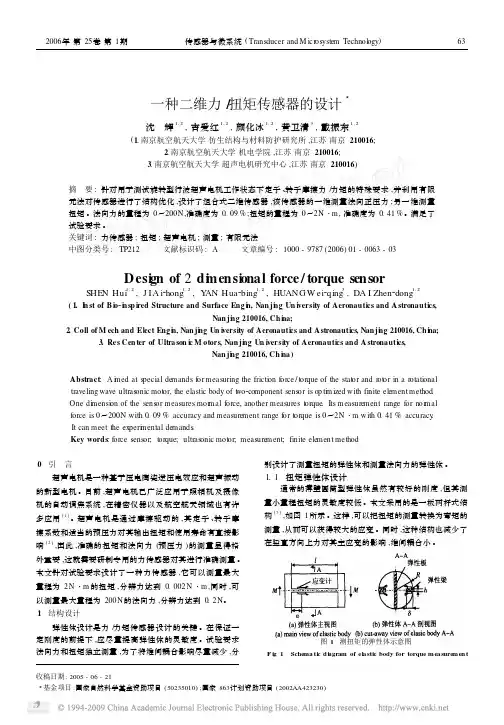

1前言 1.1研究课题背景及意义 应变式测力传感器早已在众多测控领域中得到了广泛的应用，尤其在测量重量方面，其技术已非常成熟。所以，国内外众多科技人员努力争取更大的突破。得到更优良的弹性体结构，非常合适的弹性体材料，合乎测量要求的应变片，完善的测量电路及补偿电路是需要努力的。当然，非常好的外观质量也是一大竞争力。现已有的应变式测力传感器大致有这么几种：桥式、剪切梁式、单点式、柱式、轮辐式、板式、平行梁式、S型。它们主要用于称重领域。国外企业在以下几个方面进行了许多研究和实验工作，如结构设计、制造工艺、电路补偿及调整、稳定性方面。并取得了一定的进展。这些进展主要包括在设计和计算过程中引入了先进的分析方法，如用计算机拟实技术进行动态仿真和动力学分析及工艺设计过程里运用虚拟技术，对生产工艺进行仿真检验。在弹性体加工方面，使用先进制造技术，将刚性制造转为柔性制造，加工中心、柔性制造系统和柔性制造单元得到普遍采用。在生产过程中尽量采用半自动和自动控制、自动检验程序和计算机网络技术。改进了工艺装备也是主要成就之一。最终提高了应变式测力传感器的稳定性和可靠性。 转子在高速运转过程中，由于种种原因，诸如转子的偏心问题，会产生不容忽视的径向力，使转轴的径向误差加大。在自动控制系统中，便需要得到径向力这个信号，然后对执行机构才能进行控制。要得到理想的控制刚度，不仅需要控制系统的稳定可行，测试系统的重要性同样不可忽视。所以，传感器性能的好坏和选取的是否恰当是个非常关键的问题。在现有的径向力测量中，人们并不是直接去测径向力的值，而是将其转化为其它量，比如位移量。然后使用位移传感器进行测量，控制径向位移量便使得径向力引起的问题得到解决。在高速运转的系统中，如磁悬浮系统，人们便广泛采用这样一些位移传感器：电容式传感器、电涡流式传感器、电感式传感器。并都取得了不错的测量控制效果。但是，还不能忽视他们的缺点。电容式传感器，其电容小，容易受到外界诸多因素的影响，在高速旋转的转子系统中其可靠性大大降低。电涡流式传感器相对来讲比较合适，但是当附近存在高频磁场和工作的高频开关器件，它的可靠性也将变得不理想。电感式传感器由于自身的频率响应特性不适合于快速动态测量。 其实在转子系统中，转子肯定要有轴承支承。前面所讲都是将传感器作为一个附属测量器件，纯粹起测量作用。考虑轴承的刚度问题和受力问题，一个新的测量方向便产生了，何不设计一个既能其支撑作用，就像轴承一样，又起测量作用个，就像传感器一样。如果要同时具有这两种作用，那么前面所说的电容式传感器、电涡流式传
基于电阻应变式扭矩传感器与MSP430的扭 矩测量系统设计

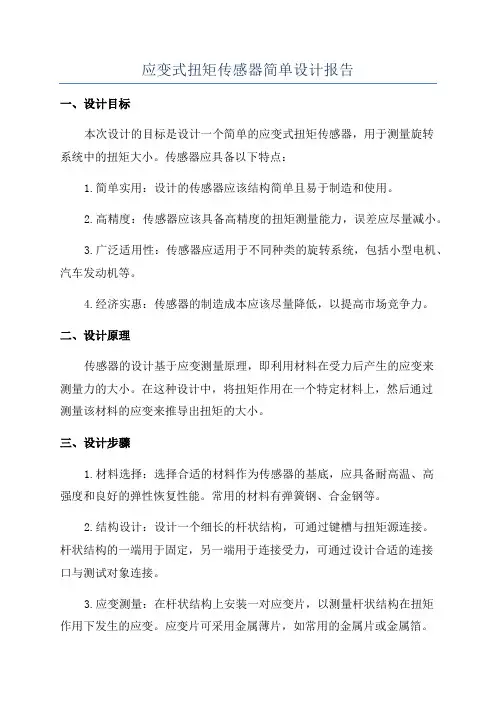

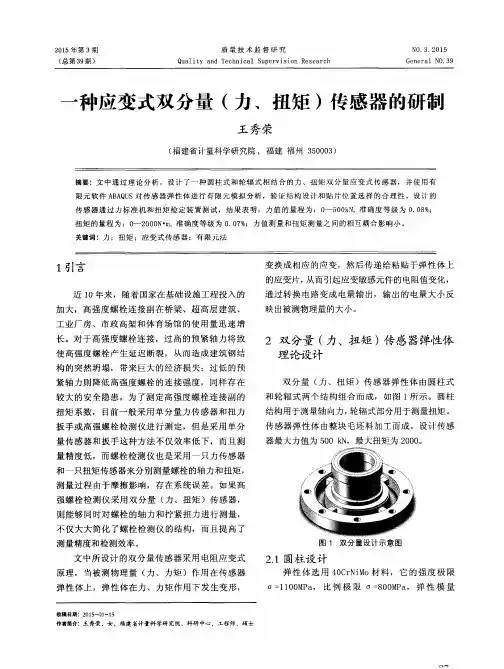

2.应变式扭矩传感器 2.1 金属应变计工作原理 电阻应变片的工作原理是基于金属的应变效应[4]。金属丝的电阻随着它所受的机械变形的大小而发生相应的变化的现象称为金属的电阻应变效应。 例如，一段金属丝的电阻R 与丝的长度L ，横截面A 有如下关系： L R A ρ = （2-1） 若金属丝受到拉力F 作用伸长，伸长量设为l ?，横截面积相应减少A ?，电阻率的变 化设为ρ?，则电阻的相对变化量为： R l A R l A ρρ????=-+ （2-2） 又因为对金属丝来说2 22,2, 2A r r r A r A rdr A r r ππππ???=?===于是有： 2R l r R l r ρ ρ????=-+ （2-3） 由材料力学知，弹性限度内材料的泊松系数为//r r l l μ?=-?，则有 0(12)R l l K R l l ρμρ????=++= （2-4） 式中0/12/K l l ρρ μ?=++ ?为金属丝的灵敏度系数，它越大表明单位应变引起的电阻相对变化越大。若令l l ε?=为金属丝的轴向相对应变，则 (12)R R ρρμεε ??=++ （2-5） 从上式可知，灵敏度系数受两个因素影响：一个是受力后材料的几何尺寸的 变化，即12μ+；另一个是受力后材料晶格畸变引起电阻率发生的变化及 ρ ρε ?。对金属材料电阻丝来说，灵敏度系数表达式中12μ+的值要比 ρ ρ ε ?大得多。因此
在相当的范围内，电阻的相对变化与金属丝的纵向应变ε成正比，也及金属丝有着不错的线性度。 2.2 扭矩测量原理 弹性体是扭矩传感器的关键部件，它直接与被测对象接触（例如电机转轴）并引起应变片产生形变。 弹性轴在受到扭转时发生形变（如图），轴上会有应力和应变产生。其横截面会受到一个剪应力，该剪应力按照直线规律变化，在轴的中心处为零，轴的表面达到最大[4]。 (1)弹性轴横截面剪应力 （2）弹性走表面法向张力 图2.1 弹性轴横截面与表面手里分析 现在从弹性轴的径向表面上取一个单元进行研究，如图，在其与杆轴成45度与135度的斜面上，受到法向应力，此法向应力为主应力，其数值等于横截面上的剪应力τ[4]。图中，此应力在一个方向上受拉伸，另一个方向上受压缩。
毕业设计 设计题目：传感器电路设计
目录 1. 引言 1 2. 溶解氧传感器简介 1 3.信号输入部分电路 4 3.1 电源滤波电路图 4 3.2 信号放大电路 5 3.2.1信号放大电路图 5 3.3 AD623放大器简介 6 3.3.1AD623放大器的特点 6 3.3.2AD623放大器的工作原理 6 4 单片机电路7 4.1 单片机电源电路图8 4.2 89LPC925芯片简介8 4.2.1 P89PLC925芯片主要功能8 4.2.2 P89PLC925的低功耗选择11 4.2.3 P89PLC925的极限参数11 4.2.4 P89PLC925芯片管脚图11 5.MiniICP下载线的电路连接13 6.PCB板的绘制13 7.程序流程14 8. 总结16 参考文献16
传感器电路设计 摘要：溶解氧数字化传感器是应用单片机控制的智能化传感器，它可以对液体中溶解氧 的含量进行准确的测量。本设计从总体上介绍了溶解氧数字化传感器的工作原理，着重介 绍了电路元器件的选取以及输入信号的放大和P89LPC925芯片的工作原理，利用P89LPC925 芯片实现对溶解氧浓度的准确测量。 关键词：溶解氧传感器；P89LPC925;AD623 The design of the dissolved oxygen sensor (College of Physics and Electronic Engineering, Electrical Engineering and Its Automation, Class2 Grade2003, 0323110235) Abstract:Dissolved oxygen digital sensor is a king of intelligent sensor which use single-chip computer to control, it could measure the oxygen dissolved in liquid accurately. This design introduces the work principle of dissolved oxygen digital sensor, it introduces the selection of the circuit components and amplification of input signals and the work principle of P89LPC925 chip, P89LPC925 chip using the dissolved oxygen concentration on the measurement accuracy. Key Words: dissolved oxygen sensor; P89LPC925; AD623 1 引言 氧是维持人类生命活动必不可少的物质，它与人类的生存息息相关。氧也是与化学、生化反应、物理现象最密切的一种化学元素，无论是在工业、农业、能源、交通、医疗、生态环境等各个方面都有重要作用。特别是在水产养殖中，水体溶解氧对水中生物如鱼类的生存有着至关重要的影响。缺溶氧（溶解氧低于4mg/L）时将导致水生物窒息死亡；低溶氧导致水生物生长缓慢,增重率低而饵料系数高，对疾病的抵抗能力发病率高,生物的生长受到限制；高溶氧时某些鱼类幼体可能会出现气泡病。因此溶解氧浓度的精确测量显得尤为重要。 2 溶解氧传感器简介 溶解氧是溶解在水中的分子态氧，该定义是可查资料[1]-[4]，随着科技和经济的发展，溶解氧测量已从水介质延伸到了非水液体介质，如丙酮、苯、氯苯、环乙烷、甲醇、正辛烷。分布方式有水平分布和垂直分布两种.溶解氧的一个来源是水中溶解氧未饱和时，大气中的氧气向水体渗入；另一个来源是水中植物通过光合作用释放出的氧。溶解氧随着温度、气压、盐分的变化而变化，一般说来，温度越高，溶解的盐分越大，水中的溶解氧越低；气压越高，水中的溶解氧越高。
法兰式扭矩传感器ZJ-A型
产品特点: 1.信号输出可任意选择波形一方波或脉冲波。 2.检测精度高、稳定性好、抗干扰性强。 3.不需反复调零即可连续测量正反扭矩。 4.即可测量静止扭矩，也可测量动态扭矩。 5.体积小、重量轻、易于安装。传感器可脱离二次仪表独立使用，只要按插座针号提供 ±15VDC(200mA)的电源，即可输出阻抗与扭矩成正比的等方波或脉冲波频率信号。 6.测量范围：0-500000Nm标准可选，特殊量程定制。 应用范围： 1.电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测； 2.风机、水泵、齿轮箱、扭力扳手的扭矩及功率的检测； 3.铁路机车、汽车、拖拉机、飞机、船泊、矿山机械中的扭矩及功率的检测； 4.可用于污水处理系统中的扭矩及功率的检测； 5.可用于制造粘度计； 6.可用于过程工业和流程工业中； 基本原理： 转矩的测量：采用应变片电测技术，在弹性轴上组成应变桥，向应变桥提供电源即可测得 该弹性轴受扭的电信号。将该应变信号放大后，经过压/频转换，变成与扭应变成正比的频 率信号。 工作过程： 将专用的扭矩应变片用应变胶粘帖在被测弹性轴上并组成应变桥，向应变桥提供电源即可 测得该弹性轴受扭的电信号。将扭矩传感器应变信号放大后，经过压/频转换，变成与扭应 变成正比的频率信号。本系统的能源输入及信号输出是由两组带间隙的特殊环形变压器承 担的，因此实现了无接触的能源及信号传递功能。 向传感器提供±15VDC电源，激磁电路中的晶体振荡器产生400Hz的方波，经过功率放大 器即产生交流激磁功率电源，通过能源环形变压器T1从静止的初级线圈传递至旋转的次 级线圈，得到的交流电源通过轴上的整流滤波电路得到±5V的直流电源，该电源做运算放 大器的工作电源；由基准电源与双运放组成的高精度稳压电源产生±4.5V的精密直流电源，该电源及作为电桥电源，有座位放大器即V/F转换器的工作电源。 当弹性轴受扭时应变桥检测得到的mV级的应变信号通过仪表放大器放大成1.5v±1v的强 信号，再通过V/F转换器变换成频率信号，通过信号环形变压器T2从旋转的初级线圈传

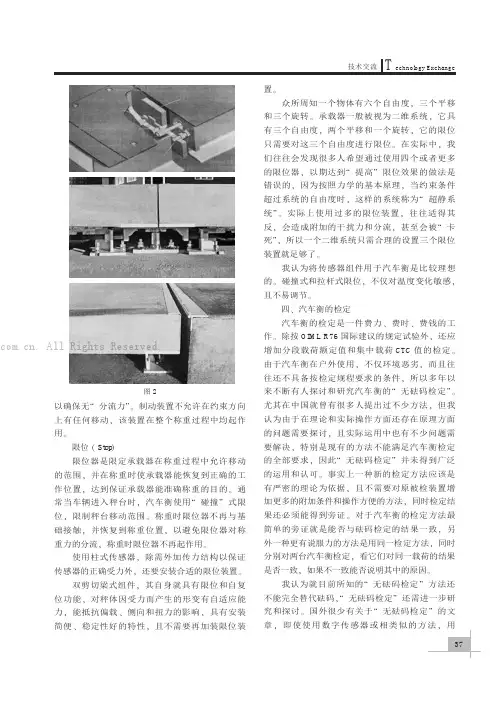

压力传感器的基本特性测量及电子秤的设计 一、实验目的 1．了解金属箔式应变片的应变效应和性能，单臂单桥的工作原理和工作情况。 2．测量应变式传感器的压力特性，计算其灵敏度。 3．测量应变式传感器的电压特性，作出输出电压与工作电压的关系特性图。 4．根据应变式传感器的压力特性设计一个电子秤。 三、实验仪器 YJ-WLT-I物理综合实验平台、压力传感器实验装置、电桥模块与差动放大器（含调零模块）一起提供线路板、万用表、标准砝码等。 四、实验原理 金属导体的电阻随其所受机械形变（伸长或缩短）的大小而发生变化，其原因是导体的电阻与材料的电阻率以及它的几何尺寸（长度和截面）有关。由于导体在承受机械形变过程中，其电阻率、长度和截面积都要发生变化，从而导致其电阻发生变化，因此电阻应变片能将机械构件上应力的变化转换为电阻的变化。电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为： △R／R=Kε（1） 式中△R／R为电阻丝电阻相对变化，K为应变灵敏系数，ε=△ L／L为电阻丝长度相 对变化，金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转 换被测部位受力状态变化，电桥的作用完成电阻到电压的比例变化，电桥的输出电压 反映了相应的受力状态。 要由双孔平衡梁和粘贴在梁上的电阻应变片 R1—R4组成，电阻应变片一般由敏感栅、基底、 粘合剂、引线、盖片等组成。应变片的规格一 般以使用面积和电阻值来表示，如 “3×10mm2，350Ω”。 敏感栅由直径约0.01mm--0.05mm高电阻 系数的细丝弯曲成栅状，它实际上是一个电阻 元件，是电阻应变片感受构件应变的敏感部分。 敏感栅用粘合剂将其固定在基片上.基底应保证将构件上的应变准确地传送到敏感栅 上去，故基底必须做得很薄（一般为0.03mm--0.06mm），使它能与试件及敏感栅牢固 地粘结在一起；另外，它还应有良好的绝缘性、抗潮性和耐热性.基底材料有纸、胶膜
本产品是通用型数字扭矩传感器，通过弹性或刚性联轴器将传感器安装在动力设备与负载设备之间。转速测量采用光电码盘设计。主要用于航天、航空、汽车、建筑、化工、机械行业等领域： 1、风机、水泵、电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测； 2、齿轮箱、扭力板手的扭矩及功率的检测； 3、大型机车、飞机、船舶、矿山机械中的扭矩及功率的检测； 4、可用于制造面粉粘度计； 技术特点是： 1.可以测量静态旋转扭矩及动态过程的旋转扭矩。 2. 测量正向，反向扭矩时不需要调零，输出信号为频率信号。 3. 结合电子技术实现非接触电源供电输入与扭矩信号输出。
4. 扭矩的测量与旋转速度，方向无关。 5. 数字化处理信号输出，抗干扰能力强，性能稳定可靠，使用寿命长。 6. 扭矩的频率输出的范围：(正反向)。 7. 输入电源极性，幅值保护，输出信号保护。 8. 体积小，重量轻，安装方便。 9. 可测量正反向扭矩，转速及功率。 安装注意事项是： 1.使用两组联轴器，将传感器安装在动力设备与负载之间。一端用法兰盘或连接套与被测设备相连，另一端固定或施力 2.分别调整动力设备、负载、传感器的中心高度和同轴度，要求小于0.05mm，然后将其固定，并紧固可靠，不允许有松动，使用小量程或高转速传感器时，更要严格保证连接的中心高和同轴度。否则可能造成测量误差及传感器的损坏。 3.连接时可选用刚性或弹性联轴器，在震动较大或同轴度无法保证安装要求时（大于0.05mm，小于0.2mm），建议选用弹性联轴器（会影响测量精度），
安装同轴度超过0.2mm时，严禁使用。 使用中如有疑问请及时与郑州沐宸自动化科技有限公司联系，保修期之内不得自行拆卸，如果传感器不能满足您的要求，传感器本体及外壳没有任何损伤的前提下可以进行更换处理。
传感器应用电路设计 电子温度计 学校：贵州航天职业技术学院 班级：2011级应用电子技术 指导老师： 姓名： 组员：
摘要 传感器（英文名称：transducer/sensor）是一种检测装置，能感受到被测量的信息，并能将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。它是实现自动检测和自动控制的首要环节。 本文将介绍一种基于单片机控制的数字温度计。在件方面介绍单片机温度控制系统的设计,对硬件原理图做简洁的描述。系统程序主要包括主程序、读出温度子程序、温度转换命令子程序、计算温度子程序、显示数据刷新子程序。软硬件分别调试完成以后，将程序下载入单片机中，电路板接上电源，电源指示灯亮，按下开关按钮，数码管显示当前温度。由于采用了智能温度传感器DS18B20，所以本文所介绍的数字温度计与传统的温度计相比它的转换速率极快，进行读、写操作非常简便。它具有数字化输出，可测量远距离的点温度。系统具有微型化、微功耗、测量精度高、功能强大等特点，加之DS18B20内部的差错检验，所以它的抗干扰能力强，性能可靠，结构简单。 随着科技的不断发展，现代社会对各种信息参数的准确度和精确度的要求都有了几何级的增长，而如何准确而又迅速的获得这些参数就需要受制于现代信息基础的发展水平。在三大信息信息采集(即传感器技术)、信息传输(通信技术)和信息处理(计算机技术)中，传感器属于信息技术的前沿尖端产品，尤其是温度传感器技术，在我国各领域已经引用的非常广泛，可以说是渗透到社会的每一个领域，人民的生活与环境的温度息息相关，在工业生产过程中需要实时测量温度，在农业生产中也离不开温度的测量，因此研究温度的测量方法和装置具有重要的意义。 测量温度的关键是温度传感器，温度传感器的发展经历了三个发展阶段：①传统的分立式温度传感器②模拟集成温度传感器③智能集成温度传感器。 目前的智能温度传感器(亦称数字温度传器)是在20世纪90年代中期问世的，它是微电子技术、计算机技术和自动测试技术(ATE)的结晶，特点是能输出温度数据及相关的温度控制量，适配各种微控制器(MCU)。社会的发展使人们对
磁阻式传感器KMZ41的特点： 内部包含有两个有磁阻构成的、位置成正交的、独立的电桥（Wheatstone Bridge）。其内部结构如下图所示： 将KMZ41置于有X轴、Y轴构成的平面上，当旋转磁场强度变化时，KMZ41就会产生两路正弦输出的信号，两信号的相位差就代表芯片轴向与磁场方向的夹角a，输出信号波形如下图所示： 图1 图2 图1为KMZ41产生的两路正弦输出信号；图2为芯片轴向与磁场方向的夹角。UZZ9001的内部结构与工作原理： UZZ9001的芯片内部包括A/D转换器1和A/D转换器2、滤波器、算法逻辑、SPI接口、时钟振荡器、；逻辑控制及复位等。UZZ9001Y与KMZ41连接，能够将磁阻式传感器KMZ41输出的两个有相位差的正弦信号转换成数字信号输出，与微控制器配套构成一个角度测量系统。 *
角度传感器部分设计： 方案一 由UZZ9000和KMZ41构成的角度检测电路： UZZ9000为线性电压输出式角度传感器调理器电路，输出电压与被测角度信号成正比；测量角度的范围是0~180°，且在0~100°范围内；测量误差小于±0.45°分辨力达0.1°；测量范围和输出零点均可调节；电源电压范围为+4.5~+5.5V；电源电流为10mA；工作温度范围是-40~+150℃。 由UZZ9000和KMZ41构成的电压输出式角度检测电路如图所示。改变R2和R3的比值，可以调节传感器1的偏移量；改变R4和R5的阻值，可以调节传感器2的偏移量；改变R6和R7的比值，可以调节零点偏移；改变R8和R9的比值；可以调节测量角度范围。电阻R2~R9可以采用电位器代替。电路输出电压送至数字电压表或者微控制器系统，即可显示出被测角度值。该电路可广泛用于发动机凸轮/曲轴速度及位置检测、节流阀控制、转向操作控制、汽车中的ABS系统等领域。 注：1.设置角度范围。在UZZ9000的引脚端13加上不同的外部电压可以选择0~30到0~180共16个不同的角度范围。
MH-803动态扭矩传感器 二、基本原理： 扭矩的测量：采用应变片电测技术 ,在弹性轴上组成应变桥,向应变桥提供电源即可测得该弹性轴受扭的电信号。将该应变信号放大后，经过压/频转换，变成与扭应变成正比的频率信号。如图1所示： 三、产品特点：
2.将联轴器分别装入各自轴上。 3.调节扭矩传感器与基准面的距离，使它的轴线与原动机和负载的轴线的同轴度小于Φ 0.03mm，固定扭矩传感器在基准面上。 4.紧固联轴器，安装完成。 七、信号输出与信号采集： 1、扭矩信号输出基本形式： ?方波信号、脉冲信号。 ?可根据用户需要制成电压模拟信号输出或电流模拟信号输出（单向、静止扭矩测量）。 2、扭矩信号处理形式： ?扭矩传感器输出的频率信号送到频率计或数字表，直接读取与扭矩成正比的频率信号或电压、电流信号。 ?扭矩传感器的扭矩与频率信号送给单片机二次仪表，直接显示实时扭矩值、转速及输出功率值及 RS232通讯信号。 ?直接将扭矩与转速的频率信号送给计算机或 PLD进行处理。 八、维护与保养： 1.每隔一年应给扭矩传感器两端轴承加润滑脂。加润滑脂时，仅将两端轴承盖打开，将润滑脂加入轴承，然后装上两端盖。 2.应储存在干燥、无腐蚀、室温为 -20℃——70℃的环境里。 九、注意事项： 1.安装时，不能带电操作，切莫直接敲打、碰撞扭矩传感器。 2.联轴器的紧固螺栓应拧紧 ,联轴器的外面应加防护罩，避免人身伤害。 3.信号线输出不得对地 ,对电源短路,输出电流不大于10mA?屏蔽电缆线的屏蔽层必须与 +15V 电源的公共端（电源地）连接。 十、安装使用： 1、使用环境：扭矩传感器应安装在环境温度为0℃～ 60℃，相对湿度小于90%，无易燃、易爆品的环境里。不宜安装在强电磁干扰的环境中。 2、安装方式： (1) 水平安装:如图11所示:
磁通量传感器索力监测系统 设计使用指南 柳州欧维姆结构检测技术有限公司 目录 前言 (3 1. 磁通量传感器原理 (4 2. 磁量传感器的技术特点 (4 3. 主要技术指标 (5 4. 磁通量传感器的应用 (5 5、磁通量传感器索力监测系统 (8 6. 索力监测系统的配置 (10 7. 传感器选型与安装 (12 8. 磁通量传感器监测系统建立过程及注意事项 (14 9. 主要工程业绩 (15 前言
拉索是缆索支承型桥梁的核心构件之一,素有“生命线”之称,其服役状况直接关系到桥梁的安全运营与使用寿命。因此,对桥梁拉索进行安全监测,及时了解拉索和桥梁的服役状态是十分必要的。拉索的安全监测,主要是通过监测拉索的索力,来判断其使用状况,评定其安全性。一方面,一根拉索的损伤变化会在其本身的索力变化和相邻索力的变化上表现出来,在外部则表现为主梁挠度发生变化;另一方面,主梁或塔的损伤变化也会引起索力的变化。通过对索力的监测,不仅能为总体评价其技术状况提供依据,同时也可以在一定程度上发现拉索锚固系统、防护系统是否完好,也可以更好地理解桥梁结构机理,验证设计理论从而指导设计。 索力监测所应用的传感器技术主要有:振动频率法、压力传感器(振弦式、应变片、液压式、光纤光栅、磁通量传感器(EM sensor等。各种索力测量方法,各有其特点,振动频率法是通过建立拉索的简化模型,实测拉索的振动频率,经过计算间接得出索力,因为受减震器、拉索实际长度、外护套等影响,其测量精度比较差。压力型传感器是比较传统的传感器技术,需要串接在受力结构中,将传递到传感器上面的力直接测量出来,短期精度高、动态性好,但由于受荷载长期作用、材料徐变、形变传递失真等方面的影响,耐久性和长期精度很难保证,在受力状态下无法重新校准,无法更换,因此压力型的传感器用于长期监测有一定的局限性,只能在桥梁建设或换索时预装。 针对传统的传感器技术的局限,磁通量传感器(EM Sensor较好地解决了这些问题: 1、通过非接触式测量解决传感器受力疲劳影响寿命问题; 2、用模拟标定来实现运营状态的数据校准; 3、可以设计成哈弗式传感器,直接在已受力的拉索上制作及安装,实现运 营中桥梁拉索的索力监测。 4、可以实现体内预应力(有粘结多截面应力监测。
工作原理： 传感器扭矩测量采用应变电测技术。在弹性轴上粘贴应变计组成测量电桥，当弹性轴受扭矩产生微小变形后引起电桥电阻值变化，应变电桥电阻的变化转变为电信号的变化从而实现扭矩测量。下面为扭矩测量的主要工作原理框图，由于采用了能源与信号的无接触传输，完美的解决了旋转状态下的扭矩测量。 电源 当测速码盘连续旋转时，通过光电开关输出脉冲信号，根据码盘的齿数和输出信号的频率，即可计算出对应的转速。 技术指标： 1.测量范围：0.5N·m--5万N·m（分若干档） 2.非线性度：±0.1%--±0.3%（Ｆ·Ｓ） 3.重复性：±0.1%--±0.2%（Ｆ·Ｓ） 4.精度：±0.2%--±0.5%（Ｆ·Ｓ） 5.环境温度：-40℃--70℃ 6.过载能力：150% 7.频率响应：100 μs 8.输出信号: 频率方波 (标准产品)，也可以为4-20毫安电流或电压信号 零扭矩: 10 KHz 正向满量程: 15 KHz 反向满量程: 5 KHz 9.输出电平：5V （可以根据客户的要求作出调整),负载电流<10mA 10.信号插座： (1)0. (2)+12V. (3)-12V. (4)转速. (5)扭矩信号. 11．绝缘电阻：大于200MΩ 12．相对湿度：≤90%RH 量程选择： 转矩转速传感器的量程选择应以实际测量的最大转矩来确定，通常情况下应留有一定余量，防止出现过载以至于损坏传感器。 计算公式：M=9550*P/N 1
M：转矩单位（牛.米）P：电机功率单位（千瓦）N：转速单位（转/分钟） 如您使用的电机为三相感应电机，转矩量程应选择为额定扭矩的2-3倍，这是由于电动机的启动转矩较大的缘故。 型号选择 C系列转速转矩传感器 代号类型 4 常规动态测试 5 静态（适用于非旋转场合） 6 小量程（10牛米以下） 4A 为4型换代产品 6A 为6型换代产品 7 可以同时测量轴向力 量程测量范围（NM） 0.5 0—0.5 1 0—1 2 0—2 5 0—5 10 1—10 20 2—20 50 5—50 100 10—100 200 20—200 300 30—300 500 50—500 700 70—700 1000 100—1000 2000 200—2000 5000 500—5000 10000 1000—10000 20000 2000—20000 50000 5000—50000 代号输出形式 1 频率输出 2 4-20mA 3 电压输出 代号精度等级 A 0.2 B 0.5 2
课程设计报告书
2.概述 2.1系统组成框图 系统由传感器、信号预处理电路、处理器、显示器和系统软件等部分组成。传感器部分采用霍尔传感器，负责将电机的转速转化为脉冲信号。信号预处理电路包含待测信号放大、波形变换、波形整形电路等部分，其中放大器实现对待测信号的放大,降低对待测信号的幅度要求，实现对小信号的测量；波形变换和波形整形电路实现把正负交变的信号波形变换成可被单片机接受的TTL/CMOS兼容信号。处理器采用AT89C51单片机，显示器采用8位LED数码管动态显示。本课题采用的是以8051系列的A T89C51单片机为核心开发的霍尔传感器测转速的系统。系统硬件原理框图如图1所示： 图1 系统框图 2.2系统工作原理 转速是工程上一个常用的参数，旋转体的转速常以每分钟的转数来表示。其单位为 r／min。由霍尔元件及外围器件组成的测速电路将电动机转速转换成脉冲信号，送至单片机AT89C51的计数器 T0进行计数，用T1定时测出电动机的实际转速。此系统使用单片机进行测速，采用脉冲计数法，使用霍尔传感器获得脉冲信号。其机械结构也可以做得较为简单，只要在转轴的圆盘上粘上两粒磁钢，让霍尔传感器靠近磁钢，机轴每转一周，产生两个脉冲，机轴旋转时，就会产生连续的脉冲信号输出。由霍尔器件电路部分输出，成为转速计数器的计数脉冲。控制计数时间，即可实现计数器的计数值对应机轴的转速值。单片机CPU将该数据处理后，通过LED显示出来。
2.2.1霍尔传感器 霍尔传感器是对磁敏感的传感元件，由磁钢、霍耳元件等组成。测量系统的转速传感器选用SiKO 的 NJK-8002D 的霍尔传感器，其响应频率为100KHz ，额定电压为5-30（V ）、检测距离为10（mm ）。其在大电流磁场或磁钢磁场的作用下，能测量高频、工频、直流等各种波形电流。该传感器具有测量精度高、电压范围宽、功耗小、输出功率大等优点，广泛应用在高速计数、测频率、测转速等领域。输出电压4～25V ，直流电源要有足够的滤波电容，测量极性为N 极。安装时将一非磁性圆盘固定在电动机的转轴上，将磁钢粘贴在圆盘边缘，磁钢采用永久磁铁，其磁力较强，霍尔元件固定在距圆盘1-10mm 处。当磁钢与霍尔元件相对位置发生变化时，通过霍尔元件感磁面的磁场强度就会发生变化。圆盘转动，磁钢靠近霍尔元件，穿过霍尔元件的磁场较强，霍尔元件输出低电平；当磁场减弱时，输出高电平，从而使得在圆盘转动过程中，霍尔元件输出连续脉冲信号。这种传感器不怕灰尘、油污，在工业现场应用广泛。 2.2.2转速测量原理 霍尔器件是由半导体材料制成的一种薄片，器件的长、宽、高分别为 l 、b 、d 。若在垂直于薄片平面（沿厚度 d ）方向施加外磁场B ，在沿l 方向的两个端面加一外电场，则有一定的电流流过。由于电子在磁场中运动，所以将受到一个洛仑磁力，其大小为：qVB f = 式中：f —洛仑磁力， q —载流子电荷， V —载流子运动速度， B —磁感应强度。 这样使电子的运动轨迹发生偏移，在霍尔元器件薄片的两个侧面分别产生电子积聚或电荷过剩，形成霍尔电场，霍尔元器件两个侧面间的电位差H U 称为霍尔电压。 霍尔电压大小为： H U H R =d B I /??(mV) 式中：H R —霍尔常数， d —元件厚度，B —磁感应强度， I —控制电流 设 H K H R =d /, 则H U =H K d B I /??(mV) H K 为霍尔器件的灵敏系数(mV/mA/T)，它表示该霍尔元件在单位磁感应强度和 单位控制电流下输出霍尔电动势的大小。应注意，当电磁感应强度B 反向时，霍尔电动势也反向。图2为霍耳元件的原理结构图。
机械工程测试课程设计 学院：xxxxxx 专业班级：xxxxxx 学号：xxxxxx 姓名：xxx
《力的测量课程设计》 目录 设计摘要 (1) 引言 (1) 第一章传感器的结构设计 (2) 第二章传感器的参数计算 (3) 第三章测量电路 (5) 总结 (6) 参考文献 (6)
设计摘要 设计过程主要包括设计格式、设计要求及设计过程中有关压电式力传感器的设计，还有在整个设计过程中的有关计算、与传感器相连的测试电路。 本压电式传感器采用压缩型单项里传感器结构，利用纵向压电效应进行工作，在设计中压电材料采用石英晶体。由于安装中需施加预紧力，以保证该传感器的线性度良好，故留出一定的过载量，本设计中重点考虑了各部分的面积、刚度等参数，未讨论预紧力的选用范围，可能还存在一些其他因素，如安装误差等可以影响设计传感器的性能，属于正常范围内，使用中可忽略。 引言 压电式力传感器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业，在工业中有着不可少的作用。压电式传感器也广泛应用在生物医学测量中，比如说心室导管式微音器就是由压电传感器制成的，因为测量动态压力是如此普遍，所以压电传感器的应用就非常广泛。 传感器原理与应用作为一门课程，我们在认真学好理论课程的同时，还要与实际结合起来，只有这样才能对压电式传感器的使用有更好的理解。 通过对传感器的设计来加深对理论课程的理解，这是王伟老师要求我们进行课程设计的目的。做到理论联系实际，从而学会正确分析传感器使用过程中出现的问题，不断总结经验，进而用来来指导实践，这样我们才能将学好的知识得到很好的应用。也为我们日后再该领域的进一步研究打下坚实的基础。
扭矩测量仪设计说明书
目录 一、设计背景 (3) 二、设计题目与设计要求 (3) 三、扭矩测量及应变片的原理 (3) 1、扭矩测量的原理 (4) 2、应变片的原理 (4) 四、总体方案确定 (5) 五、具体方案设计 (5) 1、扭矩传感器的设计 (6) 2、信号的中间变换与传输 (7) 3、试验数据采集系统设计 (10) 六、测量误差分析及数据处理 (11) 七、参考文献 (12) 八、附件 1、CAD图 2、感想
一、设计背景 不久前，市场研究机构Darnell Group在一份报告中指出，2010年扭矩测量仪价格预计将与现有模拟产品持平。扭矩测量仪的平均价格已经从几年前的6美元降到了目前的3美元以下，预计2010年将跌破2美元。Darnell表示，随着数字与模拟控制器解决方案价格趋同，更多、更符合具体应用的第二代扭矩测量仪推出，软件开发环境持续改善，以及市场更加了解扭矩测量技术等因素的推动，扭矩测量产品生命周期的“引入”阶段接近结束，扭矩测量仪市场将迎来加速增长。 现在，中国已成为全球最大的数字式控制产品应用市场。汽车电子和工业电子成为维持中国数字是控制器市场增长的关键推动因素。此外，监控、马达控制和测量仪器市场的增长也对中国市场有较大贡献，特别是安全系统、马达控制、电力机车、安全与控制以及车载娱乐系统将成为扭矩测量仪的新驱动力。 扭矩传感器，分为动态和静态两大类，其中动态扭矩传感器又可叫做转矩传感器、转矩转速传感器、非接触扭矩传感器、旋转扭矩传感器等。扭矩传感器是对各种旋转或非旋转机械部件上对扭转力矩感知的检测。扭矩传感器将扭力的物理变化转换成精确的电信号。扭矩传感器可以应用在制造粘度计，电动（气动，液力）扭力扳手，它具有精度高，频响快，可靠性好，寿命长等优点。 二、设计题目与设计要求 1、设计题目：设计一款扭矩仪及扭矩传感器。 2、设计要求： 1）精度高，频响快，可靠性好，寿命长； 2）体积小、质量轻，便于安装使用； 4）没有导电环等磨损件，可以高速长时间运行； 3、使用条件： 由于扭矩测量仪一般用在机器之间的传动轴上，振动大，灰尘、油雾、水污比较多，故要求传感器封闭，只留下两个轴端在外面，工作温度在0~60度。 三、扭矩测量及应变片的原理 1、扭矩测量的基本原理 根据第九章相关内容。（P145~146） 扭矩测量的基本原理如下： 电阻应变式转矩仪是根据应变原理来测量扭矩的。处于动力机械和负荷之间
传感器与测控电路课程设计 说明书 设计题目电感式（螺管型）位移传感器的设计 学校湖南科技大学学院机电工程学院 班级 07级测控一班学号 0703030116 设计人李广 指导教师余以道杨书仪 完成日期 2010 年 6 月 22 日
目录 一、设计题目与要求 (2) 二、基本原理简述 (2) 三、设计总体方案拟定 (7) 四、传感器的结构设计 (8) 五、结构设计CAD图 (12) 六、测控电路的设计与计算 (12) 七、电路框图及电路CAD图 (14) 八、精度误差分析 (14) 九、参考文献 (16)
一、设计题目与要求 1、设计题目：电感式（螺管型）位移传感器的设计 2、设计要求： 采用差动变压器原理设计一个测量位移的传感器，并设计一测控电路对传感器的输出量进行处理，使信号能输入到A/D 转换器，进行一系列的测量与控制。 二、基本原理简述 电感式传感器是利用被测量的变化引起线圈自感或互感系数的变化，从而导致线圈电感量改变这一物理现象来实现测量的。因此根据转换原理，电感式传感器可以分为自感式和互感式两大类。 自感式电感传感器可分为变间隙型、变面积型和螺管型三种类型。 一、 螺管型自感传感器 有单线圈和差动式两种结构形式。 单线圈螺管型传感器的主要元件为一只螺管线圈和一根圆柱形铁芯。传感器工作时，因铁芯在线圈中伸入长度的变化，引起螺管线圈自感值的变化。当用恒流源激励时，则线圈的输出电压与铁芯的位移量有关。 铁芯在开始插入（x =0）或几乎离开线圈时的灵敏度，比铁芯插入线圈的1/2长度时的灵敏度小得多。这说明只有在线圈中段才有可能获得较高的灵敏度，并且有较好的线性特性。 1、工作原理 设线圈长度为l 、线圈的平均半径为r 、线圈的匝数为N 、衔铁进入线圈的长度la 、衔铁的半径为ra 、铁心的有效磁导率为μm ，则线圈的电感量L 与衔铁进入线圈的长度la 的关系可表示为 [] 2222 2)1(4a a m r l lr l N L -+=μπ
用于粮仓领域的智能温度传感器的设计 摘要： 近年来随着计算机在社会领域的渗透, 单片机的应用正在不断地走向深入， 同时带动传统控制检测日新月益更新。在实时检测和自动控制的单片机应用系统中，单片机往往是作为一个核心部件来使用，仅单片机方面知识是不够的，还应 根据具体硬件结构，以及针对具体应用对象特点的软件结合，以作完善。 系统以AT89C51 单片机为控制核心，利用新型一线制温度传感器DS18B20 测量温度值，实现粮仓环境温度的检测和报警。本文给出了由AT89C51 单片机和 DS18B20 构成的单总线温度测量系统的硬件电路及软件流程图。该系统具有测点多、精度高、速度快、稳定性好、报警及时等特点,也可应用于其它相关的温度控制系统，通用性较强。 关键词：一线总线；DS18B20；AT89C51；数字温度传感器 Abstract：The system for the control of the core is AT89C51,the temperature sensors DS18B20 is used to measure temperature and this system can realize ambient temperature measurement and alarm. This article introduces the hardware circuit which the software flow chart constitutes by AT89C51 monolithic integrated circuit and DS18B20. This system has many measuring point, high-precision, wide range of temperature monitoring, good stability and alarms timely, it may also be applied in other related temperature control system and the versatility is strong. Keywords：1-Wire TM；DS18B20；AT89C51；Digit Temperature Densor
扭矩传感器原理与应用 一．特点 1. 既可以测量静止扭矩，也可以测量旋转转矩; 2.既可以测量静态扭矩，也可以测量动态扭矩； 3. 检测精度高，稳定性好；抗干扰性强; 4. 体积小，重量轻，多种安装结构，易于安装使用； 5. 不需反复调零即可连续测量正反转扭矩; 6.没有导电环等磨损件，可以高转速长时间运行； 7．传感器输出高电平频率信号可直接送计算机处理； 8．测量弹性体强度大可承受100%的过载。 二测量原理 将专用的测扭应变片用应变胶粘贴在被测弹性轴上并组成应变桥,向应变桥提供电源即可测得该弹性轴受扭的电信号。将该应变信号放大后，经过压/频转换，变成与扭应变成正比的频率信号。本系统的能源输入及信号输出是由两组带间隙的特殊环型变压器承担的,因此实现了无接触的能源及信号传递功能。(虚线内为旋转部分) 三传感器原理结构（０１图） 在一段特制的弹性轴上粘贴上专用的测扭应片并组成变桥，即为基础扭矩传感器；在轴上固定着：(1)能源环形变压器的次级线圈，(2)信号环形变压器初级线圈，(3)轴上印刷电路板，电路板上包含整流稳定电源、仪表放大电路、V/F变换电路及信号输出电路。在传感器的外壳上固定着： 图五数字式扭矩传感器测量原理图 （1)激磁电路，(2)能源环形变压器的初级线圈(输入)，(3) 信号环形变压器次级线圈(输出)，(4)信号处理电路 四工作过程 向传感器提供±15V电源，激磁电路中的晶体振荡器产生４００Hz的方波，经过TDA2030功率放大器即产生交流激磁功率电源，通过能源环形变压器T1从静止的初级线圈传递至旋转的次级线圈，得到的交流电源通过轴上的整流滤波电路得到±５V的直流电源，该电源做运算放大器AD822的工作电源；由基准电源AD589与双运放AD822组成的高精度稳压电源产生±4.5V的精密直流电源，该电源既作为电桥电源，又作为放大器及V/F转换器的工作电源。当弹性轴受扭时，应变桥检测得到的mV级的应变信号通过仪表放大器AD620放大成1.５v±1v的强信号，再通过V/F转换器LM131变换成频率信号，通过信号环形变压器T2从旋转的初级线圈传递至静止次级线圈，再经过传感器外壳上的信号处理电路滤波、整形即可得到与弹性轴承受的扭矩成正比的频率信号，该信号为TTL电平,既可提供给专用二次仪表或频率计显示也可直接送计算机处理。由于该旋转变压器动- -静环之间只有零点几毫米的间隙，加之传感器轴上部分都密封在金属外壳之内，形成有效的屏蔽，因此具有很强的抗干扰能力。 本传感器输出的频率信号在零点时为10kHz.正向旋转满量程时为15KHz.反向旋转满量程时为5KHz。即满量程变量为5000个数/每秒。转速测量采用光电齿轮或者磁电齿轮的测量方法，轴每旋转一周可产生60个脉冲，高速或中速采样时可以用测频的方法，低速采样时可以用测周期的方法。本传感器精度可达±0.2%～±0.5%（F·S）。由于传感器输出为频率信号，所以无需AD转换即可直接送至计算机进行数据处理。 五应用范围 1. 检测发电机，电动机，内燃机等旋转动力设备输出扭矩及功率。
