扣压式胶管接头
一、简介：高压胶管总成（JB1885-1890-77）是由品质优良的高压钢丝编织或缠绕胶管及钢件接头（JB1891-1900-77）经专用设备扣压而成，用来连接液压系统中各类液压元件，主要应用于在工作温度-40oC 至+100oC条件下，进行液压动力传送或输送水、气、油等高压介质，以保证液体的循环和传递液体能量。

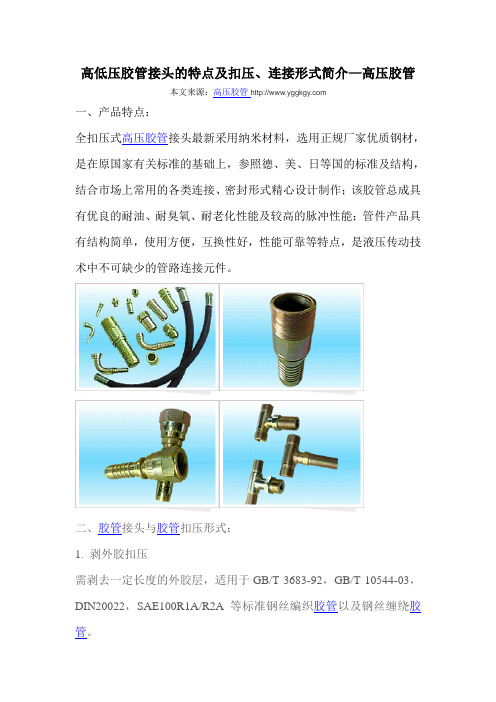

二、产品特点：全扣压式高压胶管接头最新采用纳米材料，选用正规厂家优质钢材，是在原国家有关标准的基础上，参照德、美、日等国的标准及结构，结合市场上常用的各类连接、密封形式精心设计制作；该胶管总成具有优良的耐油、耐臭氧、耐老化性能及较高的脉冲性能；管件产品具有结构简单，使用方便，互换性好，性能可靠等特点，是液压传动技术中不可缺少的管路连接元件。
三、胶管接头与胶管扣压形式：
1. 剥外胶扣压需剥去一定长度的外胶层，适用于GB/T 3683-92，GB/T 10544-03，DIN20022，SAE100R1A/R2A等标准钢丝编织胶管以及钢丝缠绕胶管。
2. 不剥外胶扣压加工工艺简单，适用于纤维编织胶管及SAE100RIAT/R2AT等型号钢丝编织胶管。
3. 剥内外胶扣压需剥去一定长度的内胶层和外胶层，称为内锁式安全型扣压式胶管接头，适用于GB/T10544-89大口径管SAER12，DIN20023-4SH等超高压钢丝缠绕胶管。
四、胶管接头和胶管连接形式：1.全扣压式高压胶管接头。2.可拆式精装接头。3.硫化接头及低压管件。与管路连接形式分为：A.B.C.D.E.F.K.M.Q.W A.WB.WC.HD.HC等多种形式的胶管总成，胶管长度不限，短至零点几米至上百米。
㈠.通用各种标准扣压式软管接头系列：
液压管接头标准 关于液压管路 工程机械2009-10-25 17:46:09 阅读121 评论0 字号：大中小 ★问：多大压力才算高压阀？ 答：真空阀工作压力低于标准大气压的阀门。 低压阀公称压力PN 小于1.6MPa的阀门。 中压阀公称压力PN 2.5~6.4MPa的阀门。 高压阀公称压力PN10.0~80.0MPa的阀门。 超高压阀公称压力PN大于100MPa的阀门。 ★问：高压胶管怎么选择？ 答： 1. 最高工作压力； 2. 长度变化；最高工作压力下的长度变化 3. 耐压；2倍最高工作压力承载力 4. 最小爆破压力；4倍最高工作压力 5. 最小通流量；最小截面直径 6. 脉冲；瞬态改变或周期性 ● 标准回答：液压胶管是液压系统以及设备中重要的连接件，能承受高压，能方便拆卸，在液压行 业中应用非常广泛。 液压胶管由内外的橡胶层和里面的钢丝编织层构成，根据液压胶管的承受压力不同，里面的钢丝层数不同，一般钢丝层从1层到6层，承受的压力最高能达到60MPA。液压胶管的内层橡胶为耐矿油，生物油，膨胀性好的合成橡胶，外层为耐磨抗老化橡胶。中间为高抗拉钢丝缠绕层。液压胶管适合介质为：
矿物油，油水混合物，聚乙二醇基油，合成脂基油，菜籽油等。常用的胶管的适合工作温度为：-40℃--100 ℃，最高温度为125℃。 正确的选择胶管，可以保证整个液压系统的安全，合理的安排空间，更好地控制成本。主要注意以 下几点： 第一，根据系统的压力，选择胶管的钢丝层数，压力高，钢丝的层数多。每种胶管都有一个最大的工作压力，胶管的爆破压力为最大工作压力的4倍。胶管耐压越高，价格就会变高，所以根据实际的系统压力，选择的胶管的最大工作压力比实际工作压力大点可以了。 如果系统冲击压力频繁的话，选用特别耐脉冲的胶管。 第二，根据流量选择胶管的内径，管径过小会加大管内介质的流速，使系统发热，降低效率，而且会产生过大的压降，影响整个系统的系能，管径过大会增加成本，所以胶管内径要适当。当胶管用管夹固定或胶管穿过钢板等间隔物时，也要注意胶管的外径尺寸。 第三，在选择高压胶管时应该注意高压胶管的弯曲半径，计算弯曲半径时应该减去前面接头的扣压长度。若安装的胶管弯曲半径过小，将降低胶管的承压能力并影响其寿命。 第四，要根据液压布置合理选用接头的形式如：SAE法兰接头，内螺纹接头或外螺纹接头，90、 45等接头角度和整体的胶管装配角度。 胶管在安装使用中，也需要注意几个问题，胶管过长，影响外观，而且增加成本；胶管太短，当其受压而伸展或收缩时，没有足够的伸缩余地，会导致胶管被破坏；胶管安装时，切勿让其扭歪，否则当受压力时会破坏胶管或令联接处松脱；安装于移动物体间的胶管，应预留足够的长度，并避免和其他物体摩擦。胶管在使用中经常与硬物相摩擦，建议在管外使用弹簧保护套。胶管工作的环境温度过高或过低都会影响胶管的寿命和承受压力的能力，所以要在其允许的范围内使用胶管，工作温度长期不在其允许的范围内的系统，应采用软管护套。胶管使用中，如果是特殊介质，要确保胶管的内，外层，接头，以及密封 圈与介质相容。 ●根据压力、流量。压力决定胶管纲丝层数，流量决定胶管内径，再就是两端的连接型式，焊接式、扩口式、卡套式、法兰式等等，另外是直通还是90度， 还是45度等。 ●高压胶管都有型号的，层数，压力，接头型式及规格，胶管长度。 确定这些参数就可以了。都可以咨询厂家。 ●楼上都已说了，只是我建议大家要根据自已的理解来评论，不要照抄标准等。胶管选择主要考虑承载压力，流量和连接形式。承载压力一般是根据工作载荷反过来推导出来的，再乘以安全系数即可。流量是根据工件的移动速度反过来推导出来的，因为系统压强处处相等，所以很容易计算的。连接形式根据实 际需要和安装空间，扳手空间合理选择即可。
产品名称：A型扣压式胶管接头产品说明： 胶管内径公称通 径 工作压力MPa 胶管钢丝层外径 D 扳手 尺寸L0L D(参考) 尺寸 公差 I II III I II III S1I II III 4 6 8 104 6 8 10 20 20 17 15 － 40 32 25 － 63 40 40 10 12 14 16 － 13.5 15.5 17.7 － 15 17 19 ±0.6 M12x1.25 *M14x1.5 M16x1.5 *M18x1.5 14 17 19 22 18 27 27 27 12.5 22 22 22 15 17 19 21 - 18.7 20.7 22.7 - 10.5 12.5 14.5 13 16 19 22 25 32 38 45 5110 15 20 20 25 32 40 40 50 14 12 10 9 8 6 25 21 20 16 10 10 30 21 20 16 10 10 20 23 26 29 32 39.5 45.5 - - 21.5 24.5 27.5 30.5 33.5 41 47 54 60 23 26 29 32 35 42.5 48.5 55.5 61.5 ±0.8 M22x1.5 M27x1.5 M30x1.5 M36x2 *M39x2 *M45x2 M52x2 M60x2 *M64x2 27 32 36 41 46 55 60 70 75 31 31 35 35 39 42 46 54 62 25 25 28.5 28.5 31.5 34.5 37.5 44 50 25.2 28.2 31.2 34.2 38.2 46.2 52.5 - - 28 31 34 37 40 98 81 61 47 29.5 32.5 35.5 38.5 41.5 49.5 55.5 62.5 68.5
扣压式胶管接头 一、简介：高压胶管总成（JB1885-1890-77）是由品质优良的高压钢丝编织或缠绕胶管及钢件接头（JB1891-1900-77）经专用设备扣压而成，用来连接液压系统中各类液压元件，主要应用于在工作温度-40oC 至+100oC条件下，进行液压动力传送或输送水、气、油等高压介质，以保证液体的循环和传递液体能量。 二、产品特点：全扣压式高压胶管接头最新采用纳米材料，选用正规厂家优质钢材，是在原国家有关标准的基础上，参照德、美、日等国的标准及结构，结合市场上常用的各类连接、密封形式精心设计制作；该胶管总成具有优良的耐油、耐臭氧、耐老化性能及较高的脉冲性能；管件产品具有结构简单，使用方便，互换性好，性能可靠等特点，是液压传动技术中不可缺少的管路连接元件。 三、胶管接头与胶管扣压形式： 1. 剥外胶扣压需剥去一定长度的外胶层，适用于GB/T 3683-92，GB/T 10544-03，DIN20022，SAE100R1A/R2A等标准钢丝编织胶管以及钢丝缠绕胶管。 2. 不剥外胶扣压加工工艺简单，适用于纤维编织胶管及SAE100RIAT/R2AT等型号钢丝编织胶管。 3. 剥内外胶扣压需剥去一定长度的内胶层和外胶层，称为内锁式安全型扣压式胶管接头，适用于GB/T10544-89大口径管SAER12，DIN20023-4SH等超高压钢丝缠绕胶管。
四、胶管接头和胶管连接形式：1.全扣压式高压胶管接头。2.可拆式精装接头。3.硫化接头及低压管件。与管路连接形式分为：A.B.C.D.E.F.K.M.Q.W A.WB.WC.HD.HC等多种形式的胶管总成，胶管长度不限，短至零点几米至上百米。 ㈠.通用各种标准扣压式软管接头系列：
KBG套接扣压式薄壁钢管安装工法 （WJGF-009-2001） 一、前言 套接扣压式薄壁钢管（简称KBG管）是近年来开发用于室内低压布线工程的新型电气线路安装专用导管。该产品针对厚壁钢管作为电线管路施工复杂等缺点设计，制造。因其技术先进，结构合理,施工方便，是建筑电气线路敷设的一次重大革新。KBG系列产品已取得认证，经过中国电工产品认证委员会等有关部门检验，被国家建设部列为97年度科技成果重点推广项目。现在已被全国众多工程推广使用，并取得显著的经济效益和社会效益，我公司施工的山大教学楼，光威碳素车间等工程也使用了这一新材料。 二、特点： 三、1、价格便宜、环保节能。KBG管以薄代厚，增加了单位重量的延长米数，因而单位长度的价格优于普通的钢导管，既降低了工程造价，又节约了大量钢材，并且轻便易于搬运。 四、2、施工简便，新颖的套接扣压连接方式取代传统的螺纹连接和焊接施工，省去了多种施工设备和繁杂的施工环节，工效大大提高。 3、安全防火，施工现场无明火，无火灾隐患，整个建筑物的线管连成整体网络并接地，短路时自动切断电源不会引起火灾。
4、高度屏蔽，具有抗电磁干扰和防雷电功能，适用于智能建筑，通讯控制等布线导管。 5、产品配套，各种配件齐全。KBG管开发中研发了大量与之配套使用的管接件接线盒及专用工具，使用方便、快捷。 三、适用范围 本工法适用于一般民用、工业建筑工程中，1KV及以下照明与动力配线工程，弱电配线工程的钢管明、暗敷设及吊顶内钢管敷设工程。四、工艺原理： 管与管、盒（箱）连接，将KBG导管直接插入直管接头，弯管接头，螺纹管接头等管件，用专用扣压器在连接处扣压，即形成整根电线管路。 五、工艺流程及操作要点： 1、施工工艺 （1）暗管敷设 弹好各层水平线，墙厚度线和设备基础线，配合土建施工。在预制混凝土楼板上配管，应在楼板吊装就位并调整好，地面做好以前，弹好水平线；在现浇混凝土楼板内配管，应在底层钢筋绑扎完，上层钢筋
#60#化工设备与管道第41卷 1前言 冷连接技术中,以胶管连接最为普遍。接头与胶管连接形式有两种:扣压式和可拆式。扣压式胶管接头结构简单、使用可靠、外形尺寸小、加工方便,采用扣压机进行扣压。扣压式胶管接头压缩量大小,直接影响着接头连接性能。这种扣压式胶管组合件是不可拆卸的固定管接头结构,这种结构能在橡胶层和接头间形成很大的夹紧力,接头的密封是由胶管的内胶层借助于外套和芯子使内胶层变形来完成的。连接强度是利用直接加压外套使胶管得到一定的压缩量,从而紧固编织层(或缠绕层)的钢丝来保证的。高压胶管由内胶层、增强层和外胶层三个主要部分组成,这三部分对胶管的使用性能和寿命都有重要影响,它们保证了高压胶管的强度、密封性和稳定性。内胶层处于胶管最里层,保证了高压胶管的密封性,并保护承载增强层(钢丝)免受工作液体的浸浊。增强层由数层钢丝编织(或缠绕)构成,位于内、外胶层之间,保证高压胶管的强度稳定性和良好的抗拉性能;外胶层保护高压胶管不受外部因素影响。 首批问世的钢丝编织橡胶液压软管是美国橡胶公司在1938年生产的,英国邓录普公司在1939年也开始生产。70年代末期,钢丝编织和缠绕增强的软管在国内少数厂家生产并开始投入市场[1]。然而对其扣压过程,一般都把只针对套筒建模进行力学分析,一直没有一个较为完整的力学模型来描述。本文经过理论推导,得出了总的力学模型,并通过AN-SYS有限元模拟、实验论证对整个胶管接头扣压过程进行了模拟和计算。从而有利于确定合理的扣压量,提高胶管接头的综合性能。 2理论分析 2.1纤维增强层应力分析 高压胶管是由钢丝增强的胶层层合体构成。各钢丝绳与胶管母线以一个定值平衡角进行缠绕。对于单向增强层的正交各向异性,采用虎克定律,将胶管视为异向性圆筒壳进行变形解析。采用Reissner 型修正理论[2],假设壳体中面的法线在变形后仍保持为直线,但它不再垂直于变形后的壳体中面,而是从它的垂直位置存在一个受横向剪应变限定的角变形,实质上就是考虑了横向剪切变形沿壳体壁厚的平均效应。取微小壳单元如图1,由物理方程、几何方程、平面微分方程可以获得纤维层变形表达式[2,3]: w= (q-q0)R2A 22 A(1)式中A=A22A 22-A12A 12-A26A 26;A 12=A12A66-A16A26; A 22=A11A66-A16A16;A 26=A11A26-A12A16 A11、A22)为x、y方向刚度系数; A12)为泊松刚度系数; A66)为面内剪切刚度系数; A16、A26)为面内交叉刚度系数; q)纤维增强层受外部均匀压力; q0=E c D)内部均压; D)为压缩量; E c)表观杨氏模量,E c=3.6(1+2.22S2)E m; 胶管接头扣压成型的力学分析 杨务滋杨国庆杨超 (中南大学机电工程学院,长沙410083) 摘要扣压式胶管接头压缩量大小,直接影响着接头连接性能。高压胶管由含有钢丝增强层、内外橡胶层组成,具有正交各向异性。本文采用橡胶复合体理论,将胶管视为异性圆筒壳,并考虑扣压力,研究由多种材料组成的层合圆管中的应力分析方法,建立复合管的力学模型,从理论上得出胶管变形规律,推导出扣压力与扣压量关系,同时通过ANSYS有限元进行了模拟分析,最后通过实验进行了论证。 关键词扣压量胶管总成力学模型ANSY S有限元方法
