中央空调方案系统对比介绍
目录
一、水源中央空调机组与其他类型空调机组的介绍
————1页二、水源热泵与其他类型空调性能对比分析列表
————7页三、水源热泵与其他类型空调主机设备技术特点比较
列表————8页四、水源热泵与其他类型空调系统一次能源利用率比
较列表————9页五、水源热泵中央空调系统与空气源中央空调系统技
术比较————10页六、水源热泵与其他类型空调系统运行费用比较
————13页
空调方案系统对比
2
一、水源中央空调机组与其他类型空调机组的介绍：
1、水源（地能）热泵机组
水源（地能）热泵技术是利用地球表面浅层水源如地下水、河流和湖泊中吸收的太阳能和地热能而形成的低温低位热能资源,并采用热泵原理,通过少量的高位电能输入,实现低位热能向高位热能转移的一种技术.
地球表面浅层水源如深度在1000米以内的地下水,地表的河流和湖泊和海洋中,吸收了太阳进入地球的辐射能量,并且水源的温度一般都十分稳定。水源热泵机组工作原理就是在夏季将建筑物中的热量转移到水源中,由于水源温度低,所以可高效地带走热量,而冬季,则从水源中提取能量,由热泵原理通过空气或水作为载冷剂提升温度后送到建筑物中。
水源热泵根据对水源的利用方式不同，分为闭式系统和开式系统两种，闭式系统是指在水侧为一组闭式循环的换热套管，该组套管一般水平或垂直埋于地下或湖水海水中，通过与土壤或海水换热来实现能量转移。（其中埋于土壤中的系统又称土壤源热泵，埋于海水中的系统又称海水源热泵）。开式系统是指从地下抽水或地表抽水后经过换热器直接排放的系统。
a、场地要求：
水源热泵机组一般安装在空调机房内，多数在地下室或其它设备层内，需一定空间的机房面积，通常是设备占地面积的2～3倍，以便安装及操作机组，以及各泵站及相关管路占地。
b、辅助设备：
水源热泵机组的运行要求有较大的水流量和一定的进水温度，需打一定数量的出水井和回水井，应匹配潜水泵、除沙过滤器、循环泵、电子水处理仪、定压补水箱、除污器等辅助设备。出水井的出水流量必须满足空调设计的水流量和相应的出水温度。 c、机组管理及维护：
水源热泵机组为全电脑控制，可靠性高，控制方式先进，操作方便、灵活，故障率2
精品文档
。
3欢迎下载
低，且由于配套设备比较简单，相应管理及维护工作量较小，无须专业人员进行操作，使用单位只需1～2人进行日常操作及养护。 d 、电耗：
水源热泵机组采用地表水作为冷（热）源，因为地表水的水温一年四季比较恒定，但不同纬度地区的恒温带深度不同，常年水温在10～22℃，都能满足冬夏两季的空调运行要求，因此该机组耗电量低。
2、风冷热泵机组
风冷热泵机组是以氟里昂R22为工质，通过表冷器与室外空气进行热量交换（冬季吸热、夏季放热），达到使冷冻水升温（冬季）或降温（夏季）的目的，从而满足用户对室内空气调节的要求。 a 、场地要求：
风冷热泵机组一般安装在建筑物的屋顶或室外的地上，不需要专门的机房，不占用建筑空间。 b 、辅助设备：
风冷热泵机组直接通过空气进行换热，不需冷却塔、冷却循环泵及相关管路。冬季制热时，也无需配置锅炉。主要辅助设备：循环泵、定压补水箱、电子水处理器等。 c 、机组管理及维护：
风冷热泵机组为全电脑控制，可靠性高，控制方式先进，操作方便、灵活，故障率低，且由于配套设备比较简单，相应管理及维护工作量较小，无须专业人员进行操作，使用单位只需1～2人进行日常操作及养护。 d 、电耗：
风冷热泵机组采用电制冷或制热，满足冬夏两季的空调运行要求。风冷热泵机组可以根据用户的实际使用情况，调节空调主机的运行数量，因此该型机组总耗电量低。
3、水冷机组
水冷机组多为大型制冷设备，多适宜大面积或超大面积的空调系统。由冷冻水系
4
4统和冷却水系统组成，其中冷冻水系统包括冷冻水泵及冷冻水管，冷却水系统包括冷却塔、冷却泵及冷却水管。水冷型机组有以下特点：
a、场地要求：
水冷机组均安装在空调机房内，多数在地下室或其它的设备层内，需较大空间的机房面积，通常是设备占地面积的4～5倍，以便安装及操作机组，以及各泵站及相关管路占地。
b、辅助设备：
水冷机组的运行要求有较大水量的蒸发及热交换，应匹配冷却塔、冷却泵等辅助设备。冷却塔日消耗水量较大，占整个水系统水量的5%左右，从而必须提高补水量，年度耗水及运行费用较高。
c、机组管理及维护：
水冷机多为机械式控制，可靠性差，控制手段陈旧落后，故障率较高，且由于配套设备复杂，相应管理及维护工作量大，使用单位需提供一个空调运行班进行日常操作及养护，加之冷却塔清洁难度大，易生成军团菌，即影响蒸发量及换热效果，又易对人体造成危害，冷却水系统的处理也很麻烦。
d、电耗：
水冷机组相对风冷机组的装机容量小，但水冷机组通常均为全负荷运行，且能量调节范围较小。
4、溴化锂机组
溴化锂机组是采用吸收式制冷（热）原理，靠消耗热能使热量从低温物体向高温物体转移。吸收式制冷（热）机组使用的工质是两种沸点相差较大的物质组成的二元溶液，其中沸点低的物质为制冷剂，沸点高的物质为吸收剂，对于溴化锂机组而言，是以溴化锂-水溶液作为工质对，利用溴化锂沸点高及强吸水性的特点，把水作为制冷剂，溴化锂作为吸收剂，再利用吸收式制冷热）原理，从而达到制冷（热）的目的。
a、场地要求：
精品文档
。 5欢迎下载
溴化锂机组均安装在空调机房内，多数在地下室或其它的设备层内，需较大空间的机房面积，通常是设备占地面积的5～6倍，以便安装及操作机组，以及各泵站及相关管路占地。 b 、辅助设备：
溴化锂机组的运行要求有大量的热量和一定的进、回水温度，应匹配循环泵、电子水处理仪、冷却塔、冷却泵、储油罐、定压补水装置等辅助设备。因为溴化锂机组主要是通过燃烧油类物质来获得热能，所以必须考虑主机进气与排气的管道设计安装，以及管道的防排烟、防火阀的设计等因素。 c 、机组管理及维护：
溴化锂机组可用电脑控制，控制方式较先进，但该机组运行时必须处于真空状态，且溴化锂具有很强的腐蚀性，使得该机组的可靠性低，故障率较高。由于配套设备比较复杂，相应管理及维护工作量较大，使用单位需提供一个空调运行班进行日常操作及养护。 d 、电耗：
溴化锂机组主要是通过燃烧油类物质来获得热能，此时耗电量较低；若燃烧油类物质获得热能不能满足要求时，只能用电能来获得热能，此时能效比较低，耗电量将大幅增加，有时甚至会达到惊人的数字。
5、VRV 系统
VRV 系统俗称变频一拖多，主要是该系统的压缩机和风机采用了变频控制技术，在空调行业称之为变频率运转的冷（热）源设备系统。所谓变频，一般是指通过半导体电子电路把公共电网供应频率为50HZ 的交流电转换为所需频率的交流电。变频空调器内设有变频电源系统，这个系统由微电脑控制器控制。
变频器控制方式是由频率可变装置控制压缩机的转数，使热泵型空调器在其能力的40%-120%左右的范围内运转，可以减少空调制冷量或制热量受环境的影响程度。 a 、场地要求：
6
6
VRV系统不需要专门的空调机房，主机一般在建筑外墙上或地上，不占用室内建筑面积，但这会影响建筑的外部美观。该系统是用氟利昂直接向室内进行换热，管道较长，又由于氟利昂极易挥发，所以对安装要求较高。
b、辅助设备：
VRV系统不需要水系统，省去了许多的辅助设备，只需循环泵、视镜等即可。
c、机组管理及维护：
VRV系统可用微电脑控制，控制方式较先进，操作比较方便、灵活，适用于面积较小的房间；对于大面积、多房间的空间，机组的管理及维护则比较复杂、烦琐，工作量较大，使用单位需提供一个空调运行班进行日常操作及养护。
d、电耗：
该系统运行时为全负荷运行，不能因室内负荷的变化来调整系统的运行，对于小面积的空调房间，节能并不明显。

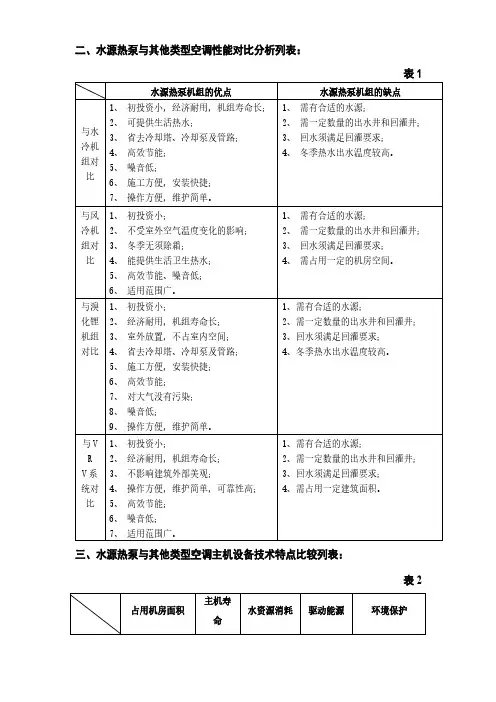

二、水源热泵与其他类型空调性能对比分析列表：
精品文档
。 7欢迎下载
表1
三、水源热泵与其他类型空调主机设备技术特点比较列表：
表2
8
精品文档
。 9欢迎下载
四、水源热泵与其他类型空调系统一次能源利用率比较列表：
水源热泵中央空调系统的一般性特点一——节能、高效。节能是水源热泵中央空调的显著特点。其一次利用率在目前常用的中央空调系统中居首位。
10
五、水源热泵中央空调系统与燃气锅炉系统技术比较
对一个空调系统来说，如果仅仅比较空调机组的初投资，而置辅助设备于不顾，那就会失去比较的意义，正确的方法应从以下4个方面进行比较：
（1）空调机组的技术性；
（2）空调制冷设备以及所需要的辅助设备的初投资；
（3）安装、运行和维修的费用；
（4）其它因素。
1、技术比较：
2、初投资比较列表：
10
精品文档
。
11欢迎下载
注：1、成本投资不含电力配线与启动设备；
2、成本投资不含打井费用；
3、成本投资不含空调末端设备；
4、成本投资不含远程控制器。
12
12 3、运行费用比较列表：
表6
注：
一、水源热泵：
1.冬季： 757KW×1.1×8×120×0.66×0.56=295455元=29.5万元
2.电费：0.56元/度
3.冬、夏季空调运行时间均按4个月，每日8小时计算；
4.运行平均使用率0.66
二、燃气锅炉：
1.每小时耗气量（2台合计）：499.5立方米
2.采暖期耗气费用（每小时耗气量×运行时间×单价）
499.5×8×120×2.66=1275523元＝127.6万元
3.采暖期按120天计算，锅炉按7.5T/H锅炉每天平均满负荷运行8小时计算。
另：以上比较未计算煤气开口费。
综上比较，初投资水源热泵比燃气锅炉高179.1万元，年运行费用水源热泵比燃气锅炉低98.1万元，仅两年就可收回水源热泵高出的初投资。故推荐清华同方水源热泵机组。
六、水源热泵与其他类型空调系统运行费用比较列表：表7
。
13欢迎下载
综上所述，清华同方系列水源中央空调系统具有高效、节能、环保、节水、节资、舒
适且冬夏两用的特点，是新世纪能源利用的最优方式之一，是理想的中央空调系统方案。
