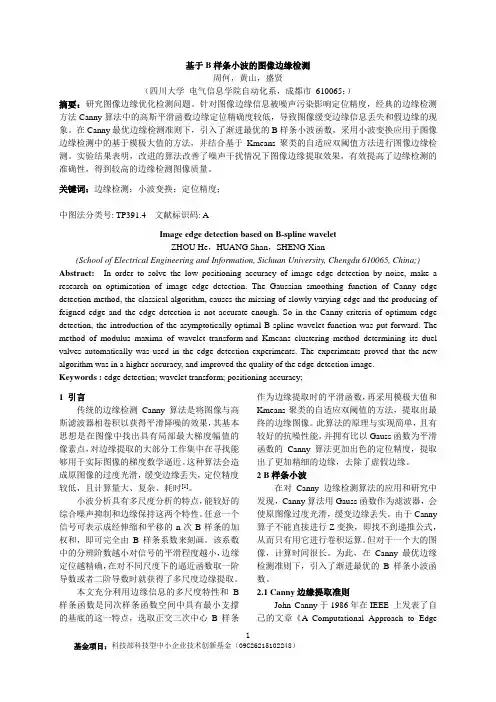

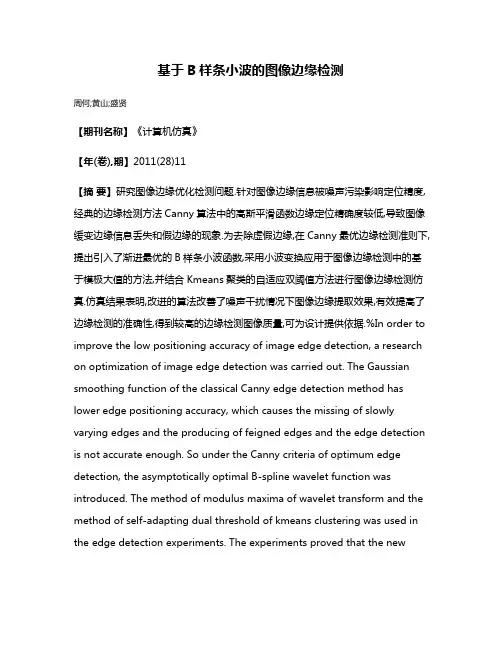

基于B样条小波的图像边缘检测
周何，黄山，盛贤
（四川大学电气信息学院自动化系，成都市610065；）
摘要：研究图像边缘优化检测问题。针对图像边缘信息被噪声污染影响定位精度，经典的边缘检测方法Canny算法中的高斯平滑函数边缘定位精确度较低，导致图像缓变边缘信息丢失和假边缘的现象。在Canny最优边缘检测准则下，引入了渐进最优的B样条小波函数，采用小波变换应用于图像边缘检测中的基于模极大值的方法，并结合基于Kmeans聚类的自适应双阈值方法进行图像边缘检测。实验结果表明，改进的算法改善了噪声干扰情况下图像边缘提取效果，有效提高了边缘检测的准确性，得到较高的边缘检测图像质量。
关键词：边缘检测；小波变换；定位精度；
中图法分类号: TP391.4文献标识码: A
Image edge detection based on B-spline wavelet
ZHOU He，HUANG Shan，SHENG Xian
(School of Electrical Engineering and Information, Sichuan University, Chengdu 610065, China;) Abstract:In order to solve the low positioning accuracy of image edge detection by noise, make a research on optimization of image edge detection. The Gaussian smoothing function of Canny edge detection method, the classical algorithm, causes the missing of slowly varying edge and the producing of feigned edge and the edge detection is not accurate enough. So in the Canny criteria of optimum edge detection, the introduction of the asymptotically optimal B-spline wavelet function was put forward. The method of modulus maxima of wavelet transform and Kmeans clustering method determining its duel valves automatically was used in the edge detection experiments.The experiments proved that the new algorithm was in a higher accuracy, and improved the quality of the edge detection image.
Keywords : edge detection; wavelet transform; positioning accuracy;
1 引言
传统的边缘检测Canny算法是将图像与高斯滤波器相卷积以获得平滑降噪的效果，其基本思想是在图像中找出具有局部最大梯度幅值的像素点，对边缘提取的大部分工作集中在寻找能够用于实际图像的梯度数学逼近。这种算法会造成原图像的过度光滑，缓变边缘丢失，定位精度较低，且计算量大、复杂、耗时[1]。
小波分析具有多尺度分析的特点，能较好的综合噪声抑制和边缘保持这两个特性。任意一个信号可表示成经伸缩和平移的n次B样条的加权和，即可完全由B样条系数来刻画。该系数中的分辨阶数越小对信号的平滑程度越小，边缘定位越精确，在对不同尺度下的逼近函数取一阶导数或者二阶导数时就获得了多尺度边缘提取。
本文充分利用边缘信息的多尺度特性和B 样条函数是同次样条函数空间中具有最小支撑的基底的这一特点，选取正交三次中心B样条
作为边缘提取时的平滑函数，再采用模极大值和Kmeans聚类的自适应双阈值的方法，提取出最终的边缘图像。此算法的原理与实现简单，且有较好的抗噪性能，并拥有比以Gauss函数为平滑函数的Canny算法更加出色的定位精度，提取出了更加精细的边缘，去除了虚假边缘。
2 B样条小波
在对Canny边缘检测算法的应用和研究中发现，Canny算法用Gauss函数作为滤波器，会使原图像过度光滑，缓变边缘丢失。由于Canny 算子不能直接进行Z变换，即找不到递推公式，从而只有用它进行卷积运算。但对于一个大的图像，计算时间很长。为此，在Canny最优边缘检测准则下，引入了渐进最优的B样条小波函数。
2.1 Canny边缘提取准则
John Canny于1986年在IEEE 上发表了自己的文章《A Computational Approach to Edge
1
2Detection 》，在其文章中指出了三个准则：[2]
(1) 好的检测结果（Good detection ）一个好的检测结果应该尽可能小地漏检真实存在的边缘点和误检非边缘点。
设用于边缘测定滤波器为()f x ，它的有限相应边界为[,]W W -。边缘为()G x ，边缘发生在0x =，信号中的信噪比是高斯白噪声()n x ，
其方差为2
0n ，第一个准则数学表达式定义
|()()|
W
G x f x dx SNR +-=
（1）
(2) 定位精确（Good localization ）：标记为
边缘的点应当尽可能地接近真实边缘的中心。检测精确定义为：
''
'2
0()()()W
W
W
W
G x f x dx
L n f x dx
+-+--=
?
?
（2）
(3) 对同一边缘响应次数较少（Only one response to a single edge ）理想情况下，用滤波器对噪声响应的峰值距离来近似滤波器对一个边缘的响应宽度。而两个邻近的极大值平均距离为滤波器输出导数的零交叉两倍。零交叉点平均距离为
2
'2''2
()*()zc f x dx x f x dx π+∞-∞+∞-∞?? ?= ? ????? （3）
有了这三个准则的数学表达式，寻找最优滤
波器就转化为泛函约束优化的问题。 2.2 B 样条小波定义
小波基的种类很多，如何根据实际问题选择最佳的小波基是首要关注的问题。用于边缘检测的小波基函数应为一个紧支撑的奇函数小波。根据Canny 准则的前两个准则，对阶跃边缘的最优检测函数为阶段阶跃或者差分盒函数。定义一阶B 样条函数[3]为:
01,[0,1]
()0,other x x β∈?=?
?
（4）
等距单重结点条件下，n 次中心样条函数
()n x β用卷积定义为:
100
001
()()()()()...()
n n n x x x x x x ββββββ-+=*=***
10111(1)!2n
n k k n n x k k n +=+??+??=--+?????
???∑ (5) 其中()max{0,}x x +=。易知，()n x β是非负的，其支撑集为11,22n n ++??
-
????
。 考虑一系列相互嵌套的多项式样条函数空间(){,}
n i S i Z ∈(n 暂取为奇数，为多项式的阶数)，使得()(1){}n n i i S S +?。对于i Z ∈，()
n
i S 为2()L R 的子空间，属于1n C -类（即具有n-1次连续导数）。
在每一区间2,(1)2j j k k ??+??上()n i S 等价于n 阶
多项式。
()()
2{()()(2)}
j
n n n j i i i
k S f x C k x k β
+∞
=-∞
==
-∑
2,()i x R C k
l ∈∈ （6） 其中，21()22
j n
n j j x
ββ=
。()n x β的Fourier 变换为
1
1
0sin(/2)()()/2n n n ωβωβωω++??
??==?
???
?
?
??
(7)
{(),}x k k Z β-∈构成空间(0)
n
S 的Riesz 基，而(){,}n i S i Z ∈构成了2
()L R 空间的多分辨率分析，即
32()(1)()(),,(),{0}n n n n i i i i i Z
i Z
S S i Z S L R S +∈∈??== （8）
上述分析说明，任意一个信号 2()f L R ∈可表示成经伸缩和平移的n 次B 样条的加权和，即可完全由B 样条系数()i C k 来刻画。下标i 表示分辨阶数，它决定了对给定信号的逼近质量，
增加分辨阶数i 为1i +对于与基函数2()j n
x β扩
张一个因子2，采样间隔由2j 变为1
2
j +增加一
倍，逼近程度降低。这也意味着分辨阶数对于信号的不同平滑程度i 越小，边缘定位越精确，在对不同尺度下的逼近函数取一阶导数或者二阶导数时就获得了多尺度边缘提取。B 样条函数是同次样条函数空间中具有最小支撑的基底，这一基本特征使得它广泛应用在信号和图像处理等领域。
在有噪声条件下提取图像边缘，需要在噪声抑制能力和边缘准确定定位之间进行均衡。文献[4]
已经证明3次B 样条在实际应用中是渐进最优的，下面从时频局部分析的角度对不同阶次的B 样条做分析，来说明3次B 样条对大多数应用问题是渐进最优的。Unser 在文献[5]中已经证明，
当n →∞时，B 样条2()j n x β及其Fourier 变换
()n
β
ω均收敛于Gauss 函数，它们之间有下面的近似关系：
2()
1
()x x n n x σβ-+≈
(9)
2()
1
()x n
n ωσβω-
+≈
(10)
其中x ωσσ、为B 样条在时域和频域的方差。而Gauss 函数是在时域和频域均为最优的基函数[6]，它使海森堡测不准关系达到最小下界
-12π（），即-1
2x ωσσπ?≥（），其中方差为
221/2x 221/2(|()|)(|()|)2x g x dx g
g dx g
ωσσωωπ==?
? （11）
分别表示基函数g 在时域和频域中的集中
度， 1/2(2)g
g π=是基函数g 的能力。表1分别列出了n=1，2,…5时的B 样条函数与Gauss 函数的比较，即n 越大，逼近程度越好，当n=3时B 样条已经很接近最优下界了，这表明三次B 样条的局部时频性能足以保证大多数的实际应用，并且B 样条的紧支性质使它优于Gauss 函数，因此选用3次B 样条函数作为平滑函数。
表1 1～5次B 样条与Gauss 函数比较
N σ
x
时域方差 σ
ω
时频方差 r=σω*σ
x *2π
e 1 B 样条能量 e 2高斯能量 1 0.316382 0.272254 1.082420 0.816497 0.831031 2 0.373733 0.214600 1.007861 0.741609 0.751117 3 0.424996 0.187686 1.002367 0.692362 0.699001 4 0.471153 0.169136 1.001409 0.656063 0.661074 5 0.513266
0.155190
1.000952
0.627634
0.631604
用基数B 样条作为边缘提取时的平滑函数
()x θ，它们都满足平滑函数的定义：函数()
x θ称为平滑函数，有
()1
x dx θ+∞
-∞
=?和
||lim ()0x x θ→∞
=。从小波函数的允许条件式出发，
可选定()x θ的一阶和二阶导数为小波函数，即
()()x d x dx ψθ=和2()()x d x ψθ=。
由式（9）和（10）可以得到，当B 样条阶数趋向无穷大时，作为基数B 样条的一阶导数的小波收敛于Canny 算子。作为此结论的推理，同样可以得到作为基数B 样条的二阶导数收敛于Marr-Hildreth 算子。当B 样条的阶数n 取有限阶时，按照上面Canny 提出的边缘检测函数性能指标计算公式可以分别计算出这两类小波的SNR 、L 、X 。
4表2 三次B 一阶导数和二阶导数小波的SNR 、L 和X 计算值
从表2可以看出：与Marr-Hildreth 边缘提
取相比，Canny 边缘检测信噪比、伪边界平均距离和检测精度较大。说明边缘提取结果中准确提取到真实边缘和较少含有伪边缘的可能性较高，测量结果中出现伪边界的个数较少，被测量到的边界与真实边界之间的策略误差也较少。由此可以得出结论通过深入分析Canny 算子和中心B 样条函数的导数得出：
(1) 中心B 样条函数具有紧支集，Canny 算子不具有紧支撑；
(2) 中心B 样条函数趋向高斯函数，中心B 样条函数的导数趋向Canny 算子，并且当样条函数阶数较低时，它们的逼近效果已经相当好； (3) 四阶中心B 样条函数的导数比Canny 算子更接近最佳边缘检测滤波器；
(4) 四阶中心B 样条函数是二次平滑问题的唯一最优解；而且也通过选择不同的样条函数阶数，平衡对数据的平滑和逼近，以适应不同信噪比的信号，而高斯函数则是对任何信号都进行同样的平滑和逼近；
(5) 中心B 样条函数的时频测不准关系值可以很快逼近时频测不准关系的下界。
(6) 中心B 样条函数的导数可以构成二进小波，存在多尺度边缘提取快速算法；而对于Canny 算子则不易给出快速有效的多尺度算法。 3 基于B 样条小波的边缘检测
3.1 B 样条小波滤波器设计
由于关于0对称的小波在二进小波变换中各个尺度下是不发生边缘平移的，所以本文选择正交三次中心B 样条。由式（7）得三次（四阶）
B 样条小波Fourier 变换 ()n
β
ω为 31
31
0sin(/2)()()/2n ωβωβωω++????==?
?????
??
（12）
根据式（4）有
4())2h ωω== (13) 并且
*22|()|2|()|2()*()g h h h ωωωω=-=-(14)
8
2
()1cos 2l ωω??=+ ?
?
? (15) 因此可以得到具体的滤波系数为
340.3750,0.2500
0.0625,0
0,0.59261,0.10872
0.01643,0.000080.79113,0.06623,0.03118
0.00727,0.00003
,,n n n n n n
h h h h h g g g g g l l l l l h h g g l l ---===========-=
3.2边缘检测实现
3.2.1 计算模极大值
小波变换的模极大值对应于信号f 的突变点，因此小波变换的模极大值可以用于信号多尺度下的边缘提取。检测零交叉点和局部极大值点的方法是类似的，但是两种方法相比较，局部极大值点的拐点对应的是最大值或者最小值。其中最大值对应的是剧变点，而极小值对应的是缓变点。而零交叉点指示了该点是拐点，却比较能得出究竟是两类点中的哪一种。因此本文选择的是检测局部极大值[7]。
在实际的计算机视觉中，由于计算机存储的是二进数值，所以我们处理的图像是数字图像。那么我们一般取尺度2j
s =。假设图像D 具有N
×N 个像素，即,{|,0,1, (1)
}n m D d n m N ==-，因此最多只能在2log 1j N =+个尺度进行分解。但在实际应用中对应于不同类型边缘有不同的有效尺度。具体实现过程为： （1） 利用二维多孔算法，选择恰当的小波及其滤波器，如给出三次B 样条小波，在有效尺度上对数字图像信号进行计算，求出各尺度下的小波系数。 参数 一阶导数 二阶导数 Canny Marr-H ildreth
5（2）计算每一个像素的模值和相角。
(,,)Mf s u v =21(,,)(,,)arctan (,,)W f s u v Af s u v W f s u v ??
= ?
?? (17)
（3）求得模极大值点。
对于离散化的数字图像而言，一个像素点的周围只有8个邻接点，因此一个像素点的离散化的梯度方向也只有8个方向。利用得到的梯度角信息和相应的两个相邻的像素判断
(2,,)j Mf u v 是否取得局部极值。
3.2.2 阈值去噪
只利用梯度信息求得的极大值容易引入噪声与灰度不均所引起的虚假边缘，因此需要对图像边缘设定一个阈值来剔除伪极大值。如果对整幅图像采取同一个阈值，那么在去除一些伪边缘的同时也会将图像中的微弱边缘也会被滤除，效果并不好。因此，本文选用基于Kmeans 聚类双阈值的方法。
聚类分析,是指将一批没有标出类别的模式样本集，按照样本间的相似程度分类，将相似的样本归为一类。在多种聚类方法中，动态聚类算法比较适合本文所设计的情况。它的基本思想是首先选择若干样本点作为聚类中心，再按某种聚类准则使各个样本点向各个中心聚集，从而得到初始分类，然后判断是否合理，如果不合理就就修改分类，反复迭代，直到合理。[8] 本文中使用的聚类中心准则是中心与其他点的距离之和最小。
图像经过小波变换后，所得到的模值直方图如图1所示。从图中我们可以看出小波模值较小的部分直方图较高。由小波模极大值边缘算法可以知道，噪声以及光线不均匀引起的伪模极大值较小。所以在直方图横轴较小的部分就是伪模极大值存在的部分。通过对模值直方图数据的分析，可以发现各局部模极大值存在一定的连续性，且像素聚集在一定的范围内。基于模值图像的以上特征，可以由模式识别中的聚类技术求出各聚集中心，然后用各模极大值聚类中心的加权和自动定出消噪阈值0T ，权值为各聚类中心点
的比例。然后令0h h T T α=，0l l T T α=，利用h
T 高阈值选出强边缘，这些是真实存在的并且较强的边缘。利用l T 去除一些噪声和灰度不均引起的虚假边缘。其中大于l T 且小于h T 的为候选边缘。最后判断这些点的邻域是否存在强边缘，如果存在，那么该点则为边缘，否则为虚假边缘，设置为零。
图1 变换后的模值直方图
5 实验结果 5.1 实验一
图2 原图 图3 Canny 算子
图4 本文算法（j=1） 图5 本文算法（j=2） 实验一用的是加了均值为0，均方差为1.275的高斯噪声的图像。从实验结果可以看出Canny 算子较好地抑制了噪声，但是出现了许多了虚假边缘。相比之下，基于B 样条小波边缘检测在尺度1下测出了车牌的细节，车牌中的中文字也较为清晰的显示出来了，在尺度2下，主要的真
6实边缘得到了较好的保存，且引入较少的虚假边缘，并在抗噪性能上也较好。 5.2 实验二
实验二是用定量的方法来对比Canny 算法与本文算法的定位精确度。本文采用的是Pratt 在文献[9]中提出了式（16）用于定量描述边缘检测算法的定位精确度，从而消除了主观感觉的个体差异性。
21111
=max{,}1()
A
N k A F N N d k α=+∑ (18) 其中1,A N N 分别表示真实边缘点数和实际检测到的点数。α为权系数，本文沿用Pratt 所
用的1/9。所得到的Canny 算法与本文算法的F 分别为0.8930和0.9408。从上式我们可以知道如果F 越大那么定位精度越准确。由此可以看出，高斯光滑函数所造成的过度光滑使得Canny 边缘检测精度要低于本文所提出的算法。 6 结语
本文分析了以高斯函数为平滑函数的Canny 算法进行图像边缘检测存在的缺陷，首先引入了Canny 最优边缘检测准则，将边缘检测的有效性进行了量化。在此准则下，介绍了渐进最优的B 样条小波，推导计算出了正交三阶中心B 样条小波滤波器系数，采用模极大值的方法和基于Kmeans 聚类的自适应双阈值方法进行图像边缘检测。通过数学分析和实验证明，本文算法避免了Canny 算法中高斯滤波参数和高低阈值人为选择的困难，图像边缘定位更加准确，能够删除伪边缘，检测出更加精细的边缘，提高了图像边缘检测的质量。
参考文献
[1]. 黄凤贤，王保保. 一种基于Canny 的边缘检测优化算法[J].计算机仿真V ol27.No4.252-255，2010.
[2]. 程正兴.小波分析的理论算法进展和应用[M].北京：国防工业出版社，2007. [3]. 姜杭毅，蔡元龙.用于边缘检测的Laplace 样条算子[J].中国科学（A 辑），1989，10（1）：113-120.
[4]. UNSER M ， ALDROUBI A ，EDEN M. On The Asymptotic Convergence Of B-spline Wavelet To Gabor Function[C]. IEEE Transaction On Information Theory ，1992，38（2）：864-872. [5]. 崔锦泰，程正兴.小波分析导论[M].西安：西安交通大学出版社，1997.
[6]. 刘曙光，刘明远.任意阶技术B 样条正交小波基的构造[C].CIAC 96中国控制会议.
[7]. 莫兴俊，刘嘉敏，兰逸君.基于小波变换的含噪人耳图像边缘检测 [J].计算机仿真Vol25.No1.236-239，2008.
[8]. 黄凤贤，王保保.自动确定阈值的小波边缘检测技术研究[J].计算机仿真V ol21.No8.155-157，2004.
[9]. PRATT W.K. Digital Image Processing [M].3rd ed. New York, USA: John Wiley & Sons,2005:330-332. 作者简介：
周何（1986—)，男（汉族），四川阆中人，硕士研究生，主要研究领域：计算机图像处理。 黄山（1969—），男（汉族），四川成都人，教授，博士生导师，主要研究领域：图像识别、智能交通。
盛贤（1987—)，男（汉族），江苏宿迁人，硕士研究生，主要研究领域：计算机图像处理。
