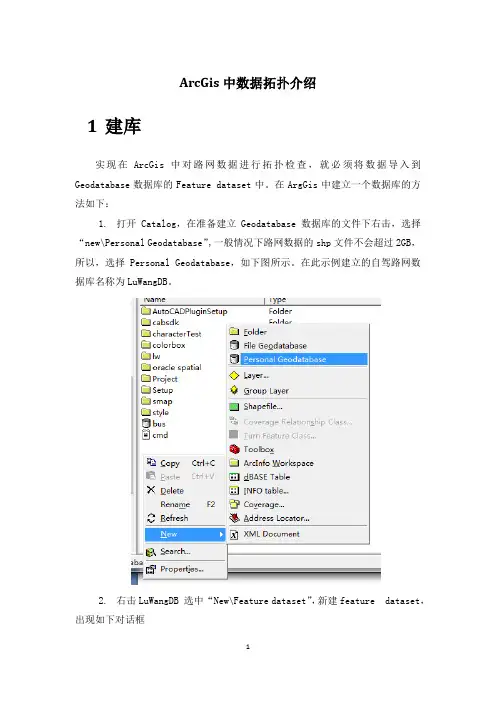

在对湖南矢量路网数据进行拓扑检查时参数设置记录：
在对路网数据检查过程中发现路网数据存在不少问题，其中本人认为对网络分析影响较大的有以下两个：
1，同一条道路本应该联通的路段断开（也存在交叉和错开的情况）
2，两个道路图层叠加到一个图层后本应该相交的两个等级的道路断开
在进行网络分析过程中，道路的联通性是非常重要的一个因素，因此必须解决数据存在的以上两个问题
在对不同图层数据进行分析和实验过程中，总结了以下内容：
由于各等级道路的空间密度以及复杂程度的差异在进行拓扑错误检查和修正过程中存在一定的差别。
在多次实验结果观察对比过程中总结出以下方法：
1，其他路与乡镇村道融合后用容差0.000005进行悬挂节点拓扑检查并修正容差内的错误2，县道、省道、国道融合后用容差0.00001进行悬挂节点拓扑检查并修正容差内的错误3，高速公路用容差0.00001进行悬挂节点拓扑检查并修正容差内的错误
4，将1，2得到的图层融合用容差0.000005进行悬挂节点拓扑检查并修正容差内的错误5，将4得到的图层进行交点打断并与3得到图层融合后用容差0.000005进行悬挂节点拓扑检查并修正容差内的错误得到最终构建网络数据集的数据
6.空间数据检查与拓扑处理 实验内容： 一、林业小班拓扑的建立与检查 创建拓扑的流程图 1.创建地理数据库 在ArcCatalog树中，右键单击“6.实验指导\Data”文件夹，单击新建“文件地理数据库”，输入所建的地理数据库名称“Forest.gdb”，在新建的地理数据库上右键选择新建中的要素数据集。在打开的新要素数据集对话框中，将数据集命名为Topology，导入数据集匹配坐标系统“竹园_林班.shp”。 2.向数据集中导入数据 在ArcCatalog树中，右键单击Data文件夹中的Topology数据集，单击导入，选择要素类（多个），导入“竹园_林班.shp”、“竹园_小班.shp”。 3.创建拓扑 （1）在ArcCatalog树中，右键单击Topology要素数据集，选择拓扑，打开新建拓扑对话框，设置名称和拓扑容差（拓扑容差应该根
据数据精度而尽量小，它决定着在多大范围内要素能被捕捉到一起），在下一步参与创建拓扑的要素类对话框中选择参与创建拓扑的要素类（至少两个）。继续在下一步拓扑等级数目对话框中设置等级的数目及拓扑中每个要素类的等级，这里登记相同设为1.下一步，设置拓扑规则。这里设置“竹园_小班.shp”必须被包含在““竹园_林班.shp”中，“竹园_小班.shp”自身不能重叠。单击OK，返回上级对话框，打开参数信息总结框，检查无误后，单击完成按钮，拓扑创建成功。出现一对话框，询问是立即进行拓扑检验，创建的拓扑出现在Catalog 树中，单击是按钮，出现进程条，进程结束时，拓扑检验完毕，创建的拓扑出现在Catalog中。 4.查找拓扑错误 打开ArcMap，将Topology添加到ArcMap中，查看拓扑错误，如下图所示：
2019年京沪铁路专题研究：旅客运输与路网服务为主要收入来源
内容目录 1.主要观点 (4) 2.京沪高铁：本次上市主要资产 (4) 2.1. 京沪高铁：盈利能力强 (4) 2.1. 股权结构：中国铁投为最大股东，国铁集团为实控人 (6) 3.立足京沪稀缺资产，旅客运输与路网服务为主要收入来源 (6) 3.1. 旅客运输与路网服务为主要收入来源 (6) 3.2. 线路可以更繁忙！产能瓶颈可由复兴号打破 (8) 3.2.1. 从量到价，旅客运输收入的弹性从哪里来 (8) 3.3. 路网服务：跨线车不断加开，已成第一大收入来源 (10) 3.4. 成本增长较为平缓，为利润率增长打下基础 (12) 3.4.1. 成本历年趋势及拆分 (12) 3.4.1.1. 与委托管理相关的成本，结算对象为沿线路局 (13) 3.4.1.2. 折旧成本：铁路资产特性导致折旧年限长，折旧率较低 (14) 3.5. 往期利润：旅客运输服务体现出较强利润弹性 (15) 3.6. 预判：收入高弹性VS成本低弹性，需求景气下利润率有望持续提升 (16) 3.6.1. 收入：产能通过车型变化，价格存在探索空间 (16) 3.6.1.1. 超长版复兴号投用，预计旅客运输仍有产能弹性 (16) 3.6.1.2. 价：自主定价 (17) 3.6.1.3. 路网服务：凭借线路优势成长 (17) 3.6.2. 利润展望：看好成本低弹性助力利润率持续攀升 (18) 4.募投项目 (18) 4.1. 拟以500亿对价收购京福安徽65.08%股权 (18) 4.2. 京福安徽：暂未盈利，但旅客运输量的提升，财务状况料将转好 (18) 5.投资建议 (21) 6.风险提示 (21) 图表目录 图1：京沪高铁线路图 (5) 图2：京沪高铁总资产、净资产（亿元）及资产负债率（%） (6) 图3：京沪高铁营业收入、净利润（亿元）与净利润率（%） (6) 图4：2016~1-3Q2019京沪高铁收入分类（亿元）及收入增速（%） (7) 图5：京沪高铁发送列车列次（列）、每列发送人次（人）及平均运距（公里） (9) 图6：京沪高铁客座率（%） (9) 图7：京沪高铁发送人次、周转量及其同比 (10) 图8：京沪高铁跨线车列次及其增速 (11) 图9：京沪高铁跨线车发送人数及其增速 (11) 图10：京沪高铁跨线车单列发送人次（人） (12)
arcgis常见拓扑错误修改步骤 1，首先打开catalog 在一目录文件夹下新建一个 geodatabase 2，在gepdatabase下新建dataset，然后导入要进行拓扑关系检查的数据3，新建topology 加入拓扑规则，全部的拓扑规则在下面附1 4，在arcmap中打开建立的拓扑，对常见的几种进行如下附图修改 拓扑修改之前先打开editor 然后打开editor下面的more editing tools 选择topology 一、面不能相互重叠（must not overlap） 修改方法有以下几种： 1、可以直接修改要素节点去除重叠部分。 2、在错误上右键选择merge，将重叠部分合并到其中一个面里。
二、面不能有缝隙(must not have gaps) 1、可以直接修改要素节点去除重叠部分。
2、在错误上右键选择create feature，将缝隙部分生成一个新的要素，然后利用editor 下的merge把生成的面合并到相邻的一个面里。 3、task里选择auto-complete polygon，用草图工具自动完成多边形，会在缝隙区域自动生成两个多边形，然后用merge合并到相邻面里。
附1 1.must not overlay：单要素类，多边形要素相互不能重叠 2.must not have gaps：单要素类，连续连接的多边形区域中间不能有空白区（非数据区） 3.contains point：多边形＋点，多边形要素类的每个要素的边界以内必须包含点层中至少一个点 4.boundary must be covered by：多边形＋线，多边形层的边界与线层重叠（线层可以有非重叠的更多要素） 5.must be covered by feature class of：多边形＋多边形，第一个多边形层必须被第二个完全覆盖（省与全国的关系） 6.must be covered by：多边形＋多边形，第一个多边形层必须把第二个完全覆盖（全国与省的关系） 7.must not overlay with：多边形＋多边形，两个多边形层的多边形不能存在一对相互覆盖的要素 8.must cover each other：多边形＋多边形，两个多边形的要素必须完全重叠 9.area boundary must be covered by boundary of：多边形＋多边形，第一个多边形的各要素必须为第二个的一个或几个多边形完全覆盖 10.must be properly inside polygons：点＋多边形，点层的要素必须全部在多边形内 11.must be covered by boundary of：点＋多边形，点必须在多边形的边界上 线topology 1.must not have dangle：线，不能有悬挂节点 2.must not have pseudo-node：线，不能有伪节点 3.must not overlay：线，不能有线重合（不同要素间）
车路协同服务云平台 1概述 智能网联汽车是指搭载先进的车载传感器、控制器、执行器等装置，并融合现代通信与网络技术，实现车与X（人、车、路、云端等）智能信息交换、共享，具备复杂环境感知、智能决策、协同控制等功能，可实现“安全、高效、舒适、节能”行驶，并最终可实现替代人来操作的新一代汽车。 车路协同平台综合感知、通信、计算、控制等技术，基于标准化通信协议，实现物理空间与信息空间中包括“车、交通、环境”等要素的相互映射，标准化交互与高效协同、利用云计算大数据能力，解决系统性的资源优化与配置问题。 平台为智能汽车及其用户、管理及服务机构等提供车辆运行、基础设施、交通环境、交通管理等动态基础数据，具有高性能信息共享、高实时性云计算、大数据分析、信息安全等基础服务机制，支持智能网联汽车实际应用需求的基础支撑平台。主要包含标准化互联互通和共性基础支持两方面。其中标准化互联互通包括统一交互标准化语言，减少多领域协同时在理解和认识上的差异化；针对车辆与各类资源互联互通的实际应用需求，设计标准化基础设施体系部署与分段实施路径。共性技术支持包括提供针对智能网联具体应用需求的基础、共性技术服务，包括数据的安全性管理，存储，运维，大数据计算、仿真与测试评价技术等；为解决异构集成、互操作等实际业务需求提供一系列标准化开发接口与工具集。 平台包含了面向效率和面向安全两个方面。其中面向效率包括基于车路协同信息的交叉口智能控制技术、基于车路协同信息的集群诱导技术、交通控制与交通诱导协同优化技术、动态协同专用车道技术、精准停车控制技术。面向安全包括智能车速预警与控制，弯道测速/侧翻事故预警、无分隔带玩到安全会车、车间距离预警与控制、临时性障碍预警。 平台面向产业链应用，面向全行业提供体系化的安全，高效，节能等在内的汽车智能网联驾驶应用，以及包括共享汽车，电子支付等一系列新型汽车应
数学建模图与网络模型 及方法 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
第五章 图与网络模型及方法 §1 概论 图论起源于18世纪。第一篇图论论文是瑞士数学家欧拉于1736 年发表的“哥尼斯堡的七座桥”。1847年，克希霍夫为了给出电网络方程而引进了“树”的概念。1857年，凯莱在计数烷22 n n H C 的同分异构物时，也发现了“树”。哈密尔顿于1859年提出“周游世界”游戏，用图论的术语，就是如何找出一个连通图中的生成圈，近几十年来，由于计算机技术和科学的飞速发展，大大地促进了图论研究和应用，图论的理论和方法已经渗透到物理、化学、通讯科学、建筑学、生物遗传学、心理学、经济学、社会学等学科中。 图论中所谓的“图”是指某类具体事物和这些事物之间的联系。如果我们用点表示这些具体事物，用连接两点的线段（直的或曲的）表示两个事物的特定的联系，就得到了描述这个“图”的几何形象。图论为任何一个包含了一种二元关系的离散系统提供了一个数学模型，借助于图论的概念、理论和方法，可以对该模型求解。哥尼斯堡七桥问题就是一个典型的例子。在哥尼斯堡有七座桥将普莱格尔河中的两个岛及岛与河岸联结起来问题是要从这四块陆地中的任何一块开始通过每一座桥正好一次，再回到起点。当 然可以通过试验去尝试解决这个问题，但该城居民的任何尝试均未成功。欧拉为了解决这个问题，采用了建立数学模型的方法。他将每一块陆地用一个点来代替，将每一座桥用连接相应两点的一条线来代替，从而得到一个有四个“点”，七条“线”的“图”。问题成为从任一点出发一笔画出七条线再回到起点。欧拉考察了一般一笔画的结构特点，给出了一笔画的一个判定法则：这个图是连通的，且每个点都与偶数线相关联，将这个判定法则应用于七桥问题，得到了“不可能走通”的结果，不但彻底解决了这个问题，而且开创了图论研究的先河。 图与网络是运筹学（Operations Research ）中的一个经典和重要的分支，所研究的问题涉及经济管理、工业工程、交通运输、计算机科学与信息技术、通讯与网络技术等诸多领域。下面将要讨论的最短路问题、最大流问题、最小费用流问题和匹配问题等都是图与网络的基本问题。 我们首先通过一些例子来了解网络优化问题。 例1 最短路问题（SPP －shortest path problem ） 一名货柜车司机奉命在最短的时间内将一车货物从甲地运往乙地。从甲地到乙地的公路网纵横交错，因此有多种行车路线，这名司机应选择哪条线路呢假设货柜车的运行速度是恒定的，那么这一问题相当于需要找到一条从甲地到乙地的最短路。 例2 公路连接问题 某一地区有若干个主要城市，现准备修建高速公路把这些城市连接起来，使得从其中任何一个城市都可以经高速公路直接或间接到达另一个城市。假定已经知道了任
道路网络分析 一、实验目的 (1) 了解网络分析基本原理、方法。 (2) 熟练掌握ARCGIS 下进行道路网络分析的技术方法。 (3) 掌握利用网络空间分析方法解决实际问题的能力。 二、实验内容及步骤 1.最佳路径分析：根据给定的停靠点，查找最佳路径（最省时的线路） （1）创建路径分析图层：在网络分析工具栏[ Network Analyst]上点击下拉菜单[Network Analyst],然后点击［New Route］菜单项.此时在网络分析窗 口[Network Analyst Window]中包含一个空的列表，显示停靠点(Stops), 路径（Routes），路障（Barriers）的相关信息。同时，在TOC(图层列表） 面板上添加了新建的一个路径分析图层［Route］组合。 （2）添加停靠点：在网络分析窗口[NetworkAnalystWindow]中点选Stops(0)； 在网络分析工具栏[Network Analyst]上点击“新建网络位置”[Create Network Location]工具；在地图的街道网络图层的任意位置上点击以定义一个新的停靠点；依次添加4 个停靠点。 （3）设置分析选项 （4）运行最佳路径分析得到分析结果：在网络分析工具栏［NetworkAnalyst］上点击“求解”[Solve]按钮；分析结果－最佳路径线状要素图层将在地图 中显示，在“网络分析窗口”[Network AnalystWindow]中“路径”[Route] 目录下也会同时显示；在网络分析窗口[NetworkAnalyst Window]中点击 Route树状结点左边的加号(+)显示最佳路径；在网络分析工具栏中点击方向[Direction]按钮打开“行驶方向”窗口；在行驶方向[Directions]窗口 中点击“超链接”[Map]可以显示转向提示地图。 （5）设置路障(barrier)：通过在行驶路径步增加障碍，表示真实情况下，道路上无法通行的路障。在进行最佳路径分析将会绕开这些路径查找替代路线。 在ArcMap的中执行菜单命令[Window]>>[Magnifier]显示放大镜窗口
ArcGIS拓扑检查、按位置选择、空间连接教程 第一部分：拓扑检查，确保数据没有重叠或交叉 1、dwg数据导入arcmap，此处以“顶层结构层.dwg”为例。 若是出现“位置的空间参考”不用管他，确定就好。 2、将导入的dwg数据转为CAD要素数据集：选中dwg中的“顶 层结构层.dwg Polygon”右键--用转换CAD要素数据集功能， 输出数据库可以自己建一个文件地理数据库专门存放相关文件。
这里输入CAD数据集不用填因为系统已经输入好了。只需要改文件 路径和名称就好了。 这是成果图展示。 3、在你存放的数据库里找到输出的CAD要素集，右键-新建-拓扑， 对照下图。
图中红色部分就是输出的CAD要素集，选中它右键—新建—拓扑。 这里拓扑名称不用改，在选择要参与到拓扑中的要素中选择polygon1.
等级数不用填，下一步到添加规则，如图确定再下一步。 新建拓扑完成后验证拓扑，这时候是不会显示拓扑错误的，需要将新建的拓扑添加到arcmap中才会显示出来。如下图：
可以直接在目录中选中拓扑，然后拉到中间。 如果是要在arcmap中找错误然后在CAD中改图层的话，对照这个在CAD中找到对应的图层改即可。若是想要在arcmap中改正这个错误，可以放大有错的部分如图。编辑器—开始编辑 双击错误处delete或者调整边界。
4、若是出现以下错误： 在拓扑引擎内检测到故障[error id:255]时，只需 要打开编辑器—开始编辑。然后放大图层，验证当前范围内的拓扑，如果还是拓扑验证失败就再放大图层，直到成功验证拓扑。
龙源期刊网 https://www.doczj.com/doc/7d5848282.html, 车载导航电子地图的路网模型 作者：胥锐 来源：《电脑知识与技术·学术交流》2008年第25期 摘要：建立适合于车载导航系统的路网数据是车载导航系统的关键。本文描述了如何表达真实世界的交通要素，并结合实际情况给出数据模型。 关键词：汽车导航；路网模型 中图分类号：TP393文献标识码：A文章编号：1009-3044(2008)25-1558-02 Road Network Model for Vehicle Navigation System XU Rui (ECRIEE, Hefei 230031, China) Abstract: The construction of road network for vehicle navigation system is the key part of navigation system. This paper firstly describes the traffic elements of the real world, then designs the road network model which considers the real traffic limits. Key words: Vehicle Navigation; Road Network Model 1 引言 路网数据是车载导航电子地图中主要研究的内容。传统路网模型的缺陷在于对真实世界的描述不够详尽，难以完整表达道路之间的拓扑关系和用户所关心的交通信息。而且一般车载导航系统均在嵌入式环境下实现，对软硬件要求很高，数据量过于庞大时将无法实现实时处理。因此必须对传统路网模型进行改进，以适应车载导航系统的要求。 本文主要针对车载导航系统，从路网的逻辑层次、交通要素和数据模型三个方面来探讨建立路网数据的方案。 2 逻辑层次 路网数据的逻辑描述常采用三个层次，即数据层(Level-0)、描述层(Level-1)和综合层(Level-2)。数据层通过点、线和面等图形数据描述地物的几何外形和空间关系，用于储存道路形状。描述层在数据层的基础上，将现实对象的特征提取为属性值，即交通要素，用于地图显示和路径引导。综合层则对描述层进行综合，描述要素间拓扑关系，用于路线计算。
高速公路路网运行管理系统建设 路网运行管理系统主要实现路网日常运行监测与预警、路网运行协调联动、路网运行信息服务、路网运行统计分析等功能，其用户主要包括“省-市-县（区）”普通公路管理部门，“省局-分局-管理处”高速公路管理部门、高速公路运营公司、路政、养护管理人员，公路路政管理局各级路政管理人员以及省厅相关处室业务管理人员、信息中心等。 路网运行管理系统功能框架示意图如下图所示。 运行监测人员运行管理人员应急值守人员 交通流量 数据公路环境 数据 基础设施 数据 设备运行 状况数据 突发事件 数据 车辆定位 数据 预警数据 信息报送 指标数据 监控视频 数据养护施工 数据 基础设施 数据 设备运行 状况数据 公路空间和 属性数据 管理机构 数据 应急资源 数据 系统功能模块 交通流监测与预警 设备运行状态监测与预警 交通突发事件监测与预警 路网环境监测与预警 基础设施技术状况监测与预警 路网运行协调联动协调调度 治超协同 调度处置方案生成 养护协同 日常调度 路网运 行监测 与预警 实时路况公路网运行状态分析 设备运行信息 1路网运行监测与预警 路网运行监测与预警功能主要依据《公路网运行监测与服务暂行技术要求》中的监测指标和评价方法，开展省内路网运行状态监测系统建设，实现对交通流监测、交通环境监测、基础设施健康状况监测、设备运行状况监测、交通突发事件监测等信息的统一采集、编辑、维护等。其中，路网监测指标包括路网中断率、拥挤度、环境指数、节点通阻度、公路交通突发事件等级、设施健康状况等6个单项指标和通道运行指数、路网综合运行指数等2个综合指标。 ——交通流监测：主要包括来源于“公路交通量调查管理系统”（外场自动

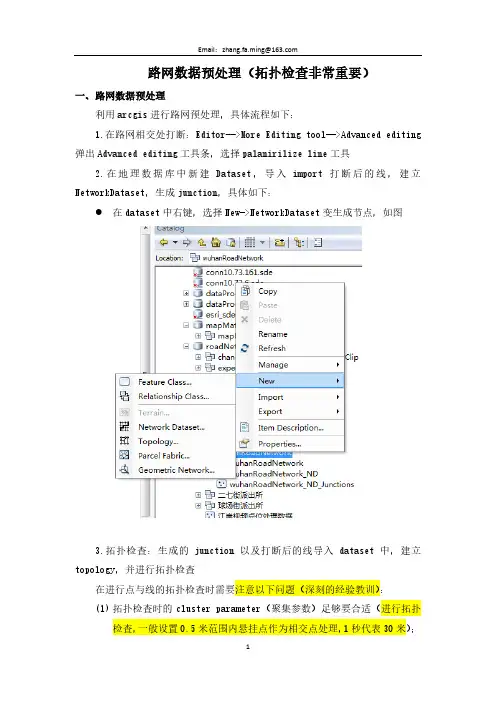

1 路网数据预处理（拓扑检查非常重要） 一、路网数据预处理 利用arcgis 进行路网预处理，具体流程如下： 1.在路网相交处打断：Editor-->More Editing tool-->Advanced editing 弹出Advanced editing 工具条，选择palanirilize line 工具 2.在地理数据库中新建Dataset ，导入import 打断后的线，建立NetworkDataset ，生成junction ，具体如下： 在dataset 中右键，选择New->NetworkDataset 变生成节点，如图 3.拓扑检查：生成的junction 以及打断后的线导入dataset 中，建立topology ，并进行拓扑检查 在进行点与线的拓扑检查时需要注意以下问题（深刻的经验教训）： (1) 拓扑检查时的cluster parameter （聚集参数）足够要合适（进行拓扑 检查，一般设置0.5米范围内悬挂点作为相交点处理，1秒代表30米） ；
