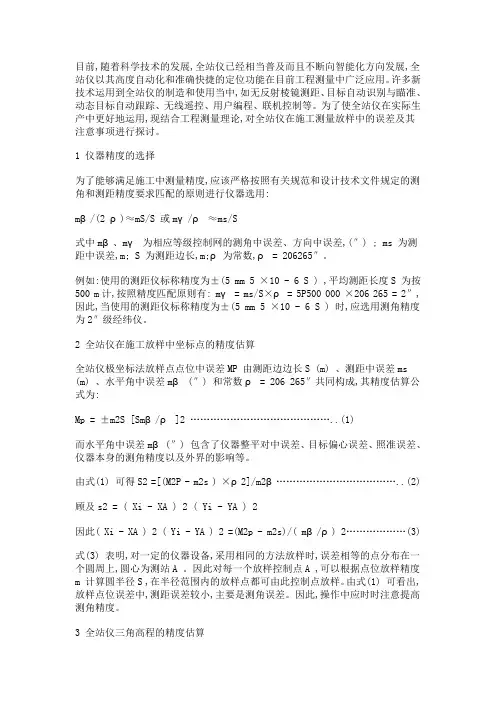

使用全站仪进行三角高程测量的精度也就能达到四等水准测量的精度，但必须采用直返觇法，也即称为对向观测法：分别在两点上架设仪器和棱镜，读取多个测回的斜距和垂直角，来计算获得往测和返测的高差，并取往返高差的中数。
三角高程测量要达到四等水准精度要求，必须满足以下硬性规定：
1.采用中丝法读取3个测回的垂直角；
2.各测回垂直角指标差较差小于7秒，各测回垂直角较差小于7秒，
3.对向观测高差较差小于40√D mm，例如：
如果距离是400m的话，D=0.4km，对向观测得到的两个高差较差不能大于25mm
