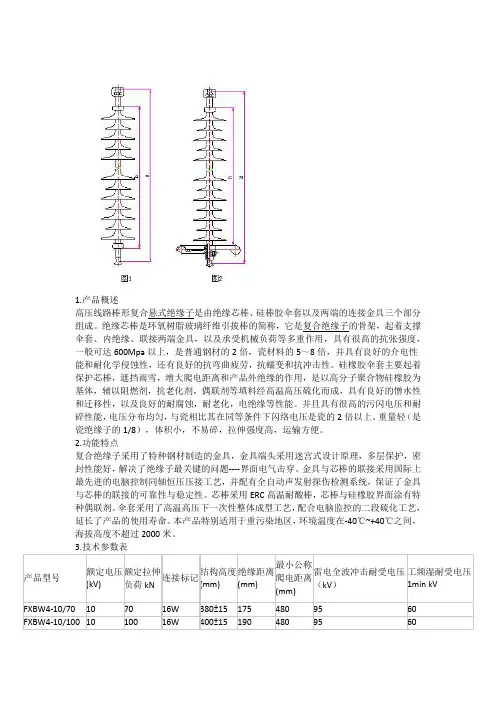

1.产品概述
高压线路棒形复合悬式绝缘子是由绝缘芯棒、硅棒胶伞套以及两端的连接金具三个部分组成。绝缘芯棒是环氧树脂玻璃纤维引拔棒的简称，它是复合绝缘子的骨架，起着支撑伞套、内绝缘、联接两端金具，以及承受机械负荷等多重作用，具有很高的抗张强度，一般可达600Mpa以上，是普通钢材的2倍，瓷材料的5～8倍，并具有良好的介电性能和耐化学侵蚀性，还有良好的抗弯曲疲劳，抗蠕变和抗冲击性。硅橡胶伞套主要起着保护芯棒，遮挡雨雪，增大爬电距离和产品外绝缘的作用，是以高分子聚合物硅橡胶为基体，辅以阻燃剂，抗老化剂，偶联剂等填料经高温高压硫化而成，具有良好的憎水性和迁移性，以及良好的耐腐蚀，耐老化，电绝缘等性能。并且具有很高的污闪电压和耐碎性能，电压分布均匀，与瓷相比其在同等条件下闪络电压是瓷的2倍以上。重量轻（是瓷绝缘子的1/8），体积小，不易碎，拉伸强度高，运输方便。
2.功能特点
复合绝缘子采用了特种钢材制造的金具，金具端头采用迷宫式设计原理，多层保护，密封性能好，解决了绝缘子最关键的问题----界面电气击穿。金具与芯棒的联接采用国际上最先进的电脑控制同轴恒压压接工艺，并配有全自动声发射探伤检测系统，保证了金具与芯棒的联接的可靠性与稳定性。芯棒采用ERC高温耐酸棒，芯棒与硅橡胶界面涂有特种偶联剂。伞套采用了高温高压下一次性整体成型工艺，配合电脑监控的二段硫化工艺，延长了产品的使用寿命。本产品特别适用于重污染地区，环境温度在-40℃~+40℃之间，海拔高度不超过2000米。
NLD耐张线夹：是用来将导线或架空地线固定在耐张绝缘子串上，用耐张线夹起锚固作用。适用于中小截面导线。 耐张线夹分三大类即：螺栓式耐张线夹，压缩型耐张线夹，楔型线夹。 螺旋式耐张线夹型号有：NLD-1, NLD-2, NLD-3, NLD-4. 型号含义：N-耐张线夹L螺旋形，D倒装式。95钢绞线需选用NLD-3比较合适。 盘形悬式陶瓷绝缘子(钢化玻璃绝缘子)：X-3C、X-4C、XP-4.5、XP-4.5C、XP-70C、XP-70、XP-100、XP-120、XP1-120、XP-160、XP1-160、XP2-160、XP3-160、XP4-160、XP5-160、XP6-160、XP7-160、XP8-160、XP9-160、XP10-160、XP11-160 、XWP1-70、XWP2-70、XWP3-70、XWP4-70、XWP5-70、XWP6-70、XWP7-70、XWP8-70、XWP1-100、XWP2-100、XWP3-100、XWP6-100、XWP2-120、XWP3-120、XWP-160、XWP1-160、XWP2-160、XWP3-160、XWP6-160、XWP7-160 针式绝缘子：P-6T、P-6M、P-10T、P-10M、P-15T、P-15M、P-15T16、P-20T、P-35T.PQ1-10L、PQ1-10LT、PQ2-10T、PQ2-10L、PQ2-10LT、PQ2-10BT、PQ2-10BL、PQ2-10BLT 柱式绝缘子:PS15/300、PS15/500、PS20 横担绝缘子:S-185、SC-210、S-185、S-210、S-280、S-380 棒形悬式复合绝缘子:FXBW4-10/70、FXBW4-10/100、FXBW4-35/70、FXBW4-35/100、FXBW4-66/70、FXBW4-66/100、FXBW4-110/70、FXBW4-110-100 FXBW4-220/100、FXBW4-220/160、FXBW4-330/160 针式复合绝缘子:FPQ3-10/4T16、FPQ3-10/5T18、FPQ3-10/6T20、FPQ4-10/3T20、FPQ4-10/4L20、FPQ4-10/5M20、FPQ-20/3T20、FPQ-35/2T20 支柱复合绝缘子:FZSW-10/4、FZS-35/6、FZSW-66/6、FZSW-66/8、FZSW-110/10、FZSW-220/10 横担复合绝缘子:FS-10/2.5、FS-10/5、FS-35/5、FS-35/10、FS-66/5、FS-66/10、FS-66/12.5、FS-110/8、FS-110/10、FS-110/16、FS-220/5、FS-220/8等绝缘子 悬式绝缘子 X-3，X-3C，X-4.5，XP-4.5C，XP-70，XP-70C，XP-100，XP-120，XP-160，XWP-70，XWP-100，XWP-120，XWP-160，XMP-70，XMP-100，XMP-120，XMP-160，XHP-70，XHP-100，XHP-120，XHP-160。 复合悬式绝缘子 FXBW4-10/70，FXBW4-35/70，FXBW4-66/70，FXBW4-110/70，FXBW4-220/100，FXBW4-220/160，FXBW4-330/160，FXBW4-500/180。 高压悬式绝缘子X-3GB/T 7253-2005，X-3CGB/T 7253-2005，X-4.5GB/T 7253-2005，X-4.5CGB/T 7253-2005 XP-6GB/T 7253-2005，XP-6CGB/T 7253-2005 XP-7GB/T 7253-2005XP-7CGB/T 7253-2005XP-10G B/T 7253-2005 XP-16GB/T 7253-2005 XP-21GB/T 7253-2005 XP-30GB/T 72 53-2005 XP-60GB/T 7253-2005 XP-70GB/T 7253-2005 XP-70CGB/T 7253-20 05 XP-70GB/T 7253-2005 XP-70GB/T 7253-2005 XP-100GB/T 7253-2005 XP -120GB/T 7253-2005 XP-160GB/T 7253-2005 XP-160GB/T 7253-2005 XP-21 0GB/T 7253-2005 XP-300GB/T 7253-2005 XP-400GB/T 7253-2005 XP-70GB /T 7253-2005 XP-100GB/T 7253-2005 XP-120GB/T 7253-2005 XP-160GB/T 7253-2005 XP-160GB/T 7253-2005XP-160GB/T 7253-2005 XP-160GB/T 725

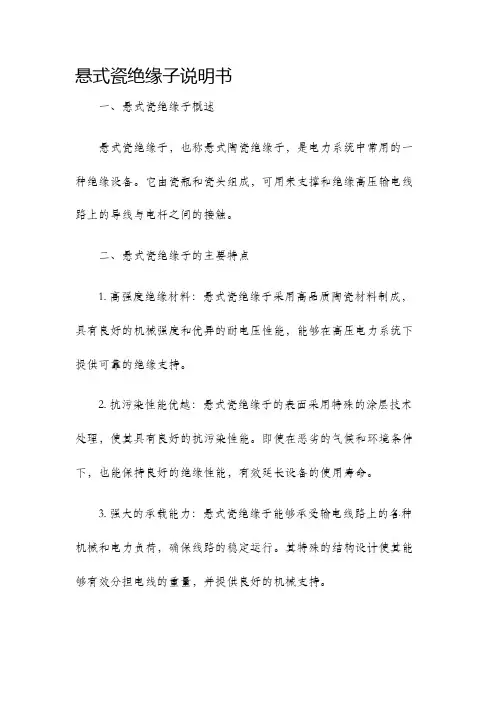

高压线路盘形悬式瓷绝缘子 Cap and pin insulators of ceramic material for high voltage overhead lines 概述： 盘形绝缘子国内又称为盘形悬式绝缘子，简单地称为悬式绝缘子，是使用得最普遍和最重要的一种线路绝缘子。用于额定电压高于1000V、频率不超过100Hz的交流架空电力线路、变电站和电气化铁路接触网中，作绝缘和固定导线用。 在输电事业发展的初期，用低压传输电能时，使用一般的低压针式绝缘子也就行了。当使用较高电压传输电能时，这种绝缘子的闪络电压就显得不够，于是出现了高压线路针式绝缘子，它的特点是尺寸加大并且伞棱形状和布置方式不同，以增大绝缘子的闪络距离，提高干、湿闪络电压。针式绝缘子制造简单、成本低、安装方便，所以至今仍广泛使用在6~35KV架空线路上。 为了保证必需的闪络电压，例如当额定电压超过35KV时，针式绝缘子尺寸的加大，导致它们的机械强度不能满足要求。这是由于导线的张力和风力所造成的机械负荷垂直于绝缘子轴线，因而即使当负荷的数值不变的情况下，弯矩也将随着绝缘子高度的增加而增大，这就促使产生了盘形绝缘子。 盘形绝缘子与针式绝缘子的区别在于导线张力和风力所造成的机械负荷的方向是沿着绝缘子轴线的，不造成弯曲应力，同时由于其结构上采取了使瓷件变受拉状态为受压状态的措施，获得了优越的机电强度。此外，通过元件的串接，可以获得任何电压等级的绝缘子串。因而它广泛地使用于高压、超高压和特高压线路上，是重要的线路绝缘子。 盘形绝缘子与长棒形绝缘子相比具有绝缘件损坏时导线一般不落地的优点。 盘形绝缘子的缺点是：为了保证必要的导线对地间的距离，电杆必须较高。在35KV电压级以下，使用盘形绝缘子时的线路建设费用比使用针式绝缘子时高，因此盘形绝缘子主要使用在35KV及以上线路，而针式绝缘子主要使用在6～35KV线路，特别是6～10KV线路。 盘形绝缘子一般均串接成串使用，故绝缘子元件无一定的额定电压，而按机电破坏负荷分为：70、100、120、160、210、300、400和530KN八个等级。 盘形绝缘子按绝缘介质材料来分，有瓷绝缘子和钢化玻璃绝缘子。瓷绝缘子在国内外已有悠久历史，由于它具有一系列优良性能，具有相当良好的电气、机械和化学稳定性，能较好地耐受各种气候条件的作用，原料普遍且成本低廉，因此目前应用最广泛。 盘形绝缘子绝缘件做成盘形，其中间部分向上突起，称作绝缘件头部。现代盘形绝缘子绝缘件头部形状有圆锥形和圆柱形两种。具有圆锥形头部的瓷绝缘子，其绝缘件外表面和内表面都上了一层光滑的釉，这就使头部内、外表面与胶合剂间有相对移动的可能性，从而可以避免由于环境温度变化时在绝缘子头部产生危险的热应力。我国目前大量生产的是具有圆锥形头部的瓷绝缘子。 盘形悬式瓷绝缘子由铁帽、绝缘件（瓷件）和钢脚用水泥胶合剂胶合而成。使用时一般均串接成不同的串，用于各种电压等级和不同地区的线路上。因此，根据使用要求可分为球窝连接和槽型连接二种。球窝连接结构，挠性大，可转动，无方向性并具有装拆方便的优点，特别是便于带电更换绝缘子，因此高压和超高压线路上一般均采用球窝连接结构。槽型连接结构，其连接金具较为简单，但不便于带电作业，在我国一般使用在较低电压等级（10KV）线路中。为了保证运行中绝缘子不致从串中脱落，每个绝缘子都附有锁紧装置，其中在球窝连接中采用锁紧销锁紧，在槽型连接结构中采用圆柱销，并用开口销或驼背销锁紧。此类绝缘子与针式绝缘子一样，同属于内胶装结构，帽和脚与胶合剂接触表面涂有缓冲层（目前一般为沥青），脚顶端与绝缘件之间有弹性衬垫（一般为油毡纸）。帽一般采用可段铸铁铸成，脚用普通碳素钢、低合金钢或优质碳素钢锻制。锁紧销采用有良好弹性的不锈钢制造，以保证经多次装拆后不失去其锁紧能力。槽型连接所带圆柱销采用普通碳素钢制造。金属附件表面全部热镀锌。胶合剂采用强度等级42.5R以上的硅酸盐水泥和石英砂配制而成。帽下口边缘与绝缘件之间留有适当间隙，以避免材料膨胀时绝缘件受应力破坏。 瓷件表面一般上白釉，根据需要也可以上棕釉或蓝灰釉。
复合绝缘子术语和定义 3.1 均压装置uniformity voltagefi tting 装在金属附件上的一种装置，能改善复合绝缘子的电位分布，同时保护金属附件、芯棒及伞套不被电弧灼伤，其次还能保护两端金属附件连接区不因漏电起痕及蚀损导致密封性能的破坏。均压装置可以是均压坏、均压引弧环或半导体的聚合物器件。 3.2 棒形悬式复合绝缘子ordty pec ompositein sulators 杆体和伞套由二种或以上绝缘材料组合构成的棒形悬式绝缘子。 3.3 水解h ydorlysis 绝缘子的元件由于受到水或水蒸气的洽进作用，在内部发生化学变化。这种变化可能导致电性能 或机械性能的下降。 3.4 憎水性hydorphobicity 固体材料的一种表面性能，水在憎水性的固体表面形成的是一种相互分离的水滴或水珠状态，而不是连续的水膜或水片状态。
劣化 a ging 复合绝缘子伞套材料明显出现变硬、变脆、粉化、裂纹和开裂、起痕、树枝状通道、蚀损、憎水 性下降:绝缘子出现密封破坏、局部发热及机械强度明显下降的现象。 3.6 憎水性迁移transferenceo fh ydorphobicity 僧水性的伞裙护套在表面染污后，将自身的僧水性传递给污层并且自身仍具有僧水性的现象。 3.7 憎水性的丧失与恢复lossa ndr ecoveryo fh ydorphobicity 清洁或污秽复合绝缘子伞裙护套的憎水性在某些外界因素作用下减弱，外界因素停止作用后其憎水性自然恢复。 3.8 憎水性迁移时间。meo fh ydorphobicity transference 具有憎水性迁移特性的复合绝缘子从涂污到试验或测量时所经过的时间，经过这段时间，复合绝缘子表面的污层具有了一定程度的憎水性。 3.9 阻燃性flammabiilty 伞套材料在火焰中燃烧的能力。 3.10
穿刺型防雷绝缘子 概述： 随着架空配电线路改造绝缘化，传统设计的绝缘线路，难承受直接雷或感应雷的作用，雷击断绝缘线已经成为电力系统面临的又一个难题。穿刺型防雷针式绝缘子集金属氧化物避雷器特性与针式绝缘子机理于一体，设计合理，有效地解决了该难题。其具有复合绝缘子良好的憎水性、抗老化性、耐电蚀性和机械强度，同时具有防雷功能，且重量轻、安装方便（穿刺结构、安装时无需剥除绝缘层），适用范围广，其底部安装尺寸与相应的针式绝缘子相同，具有很大的推广价值。 原理： 本产品适用于配电 6kV、10kV 绝缘导线（穿刺型）和裸导线（普通型），内部结构采用了非线性伏-安特性十分优异的氧化锌电阻片和带间隙的高压电阻器；在间隙上采用辅助电极，降低了间隙放电分散性；在正常状态下，防雷绝缘子的间隙使电阻片与系统隔离并处于较低的电场下，不参与防雷运行，延长了使用寿命；只有超过规定电压出现时，间隙才能被击穿，电阻片参与工作，释放过电压，避免了无间隙型频繁动作的情况。 引用技术标准： GB 311.1-1997 《高压输变电设备的绝缘配合》 JB/T9672.2-2005 《35kV及以下交流系统用有串联间隙金属氧化物避雷器》 GB11032-2000 《交流无间隙金属氧化物避雷器》 JB/T8952-2005 《交流系统用复合外套无间隙金属氧化物避雷器》JB/5892-1991 《高压线路用有机复合绝缘子技术条件》 JB/T8177-1999 《绝缘子金属热镀锌层通用技术条件》 DL/T620-1997 《交流电气装置的过电压保护和绝缘配合》 使用条件： 1. 环境温度为-40℃~+50℃； 2. 海拔高度不大于2000m； 3. 电源频率为50~60Hz； 4. 最大风速不超过35m/s； 5. 地震裂度为8度及以下地区。 产品型号说明：

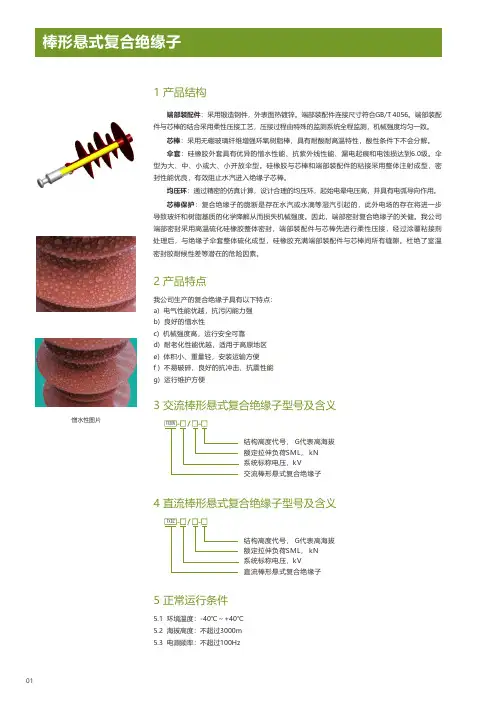

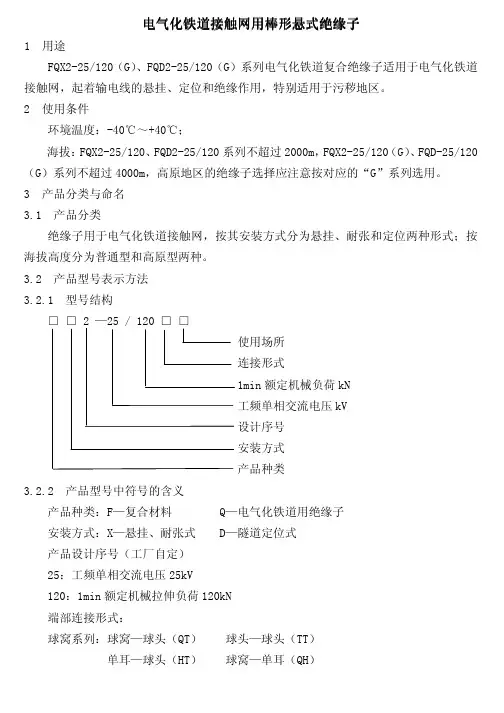

复合绝缘子 型号说明： F—有机复合材料 XB：棒形悬式PQ：针式 ZS：支柱 S横担 CG：干式穿墙套管 QE：铁道电化用（QX：铁道电化用） 1、2表示为20mm/KV；3、4表示为25mm/KV “—”后额定电压（KV） “/”后额定负荷（KN） 高压线路用棒形悬式复合绝缘子：棒形悬式复合绝缘子用于普通和污秽地区的交流电力系统额定电压35~500kV，频率不超过100Hz的架空线路、变电站作悬垂和耐张用。绝缘子安装地点环境温度在-40℃～+40℃之间，海拔不超过1000m。 它尤其用于污秽地区，能有效防止污闪事故，是目前广泛使用的瓷绝缘子的替代产品。 复合绝缘子又称合成绝缘子，其主要结构由伞裙护套、环氧玻璃纤维（FRP）芯棒和端部金具三部分组成。其中伞裙护套由高温硫化硅橡胶制成， FRP芯棒是玻璃纤维作增强材料、环氧树脂作基体的玻璃钢复合材料，端部金具是外表面镀有热镀锌层的碳素铸钢或碳素结构钢。 复合绝缘子的这种结构将机械强度与外绝缘性能分开，芯棒与伞裙护套分别承担机械与电气负荷，从而综合了伞裙护套材料耐大气、老化性能优越及芯棒材料拉伸机械性能好的优点。作为绝缘子结构的一部分，金具主要起传递机械应力与连接固定的作用。 与传统的瓷绝缘子和玻璃绝缘子相比，复合绝缘子具有如下优点： （1）强度高，重量轻。复合绝缘子的强度重量比很高，即比强度很高。其高机械强度源于玻璃钢芯棒优异的机械性能，目前被大量采用的玻璃钢引拔棒的拉伸强度可达1000MPa以上，而芯棒密度仅为2g/cm3左右，因此其比强度很高，约为优质碳素钢的5~10倍。在相同电压等级下，复合绝缘子的重量仅为瓷绝缘子的1/7~1/10。 （2）湿闪污闪电压高。有机复合材料低能表面的憎水性是复合绝缘子优异耐湿污性能的主要原因。在大雾、小雨、露、溶雪、溶冰等恶劣气象条件下，复合绝缘子表面形成分离的水珠而不是连续的水膜，污层电导很低，因此泄露电流也很小，不易发生强烈的局部电弧，局部电弧也难以进一步发展导致外绝缘闪络。运行一段时间，复合绝缘子表面积污后，憎水性可以迁移到污层表面的特性为硅橡胶材料所独有，在相同污秽度下，其污闪电压可以达到相同泄露距离绝缘子的两倍以上。 普通棒形悬式复合绝缘子的等效直径远小于普通悬式瓷绝缘子及支柱绝缘子，这也是其耐污性能优异的重要原因。在不利条件下，憎水性可能因电气、环境等应力的影响而下降或丧失，但其等效直径不会变粗，所以污闪电压仍将保持较高的水平。 （3）运行维护方便。有机外绝缘优异的耐污性能提高了电力系统运行的可靠性，在污秽地区无须象瓷及玻璃绝缘子一样定期清扫，也不存在普通悬式瓷绝缘子零值检测问题，大大降低了污秽地区绝缘子的运行维护费用。 （4）不易破碎，防止意外事故。复合绝缘子耐冲击能力强，大大减少了安装、运输过程中造成的意外破损，并能有效防止枪击等人为因素的破坏。 型号：FXBW4-66/120、FXBW4-110/70、FXBW4-110/100、FXBW4-110/100TD、FXBW4-110/120、FXBW4-110/160、FXBW4-110/160、FXBW3-220/70、FXBW4-220/70、FXBW3-220/100、FXBW4-220/100、FXBW5-220/100、FXBW4-220/100TD、FXBW4-220/120、FXBW4-220/160、FXBW5-220/160、FXBW4-220/180、FXBW5-220/180、FXBW4-220/210、FXBW5-220/210、FXBW3-330/100、FXBW4-330/100、FXBW3-330/120、FXBW4-330/120、FXBW3-330/160、FXBW4-330/160、FXBW4-110/70-1420、FXBW4-110/100-1440、FXBW4-110/120-1440、FXBW4-10/40、FXBW4-10/70、FXBW4-10/100、FXBW4-20/70、

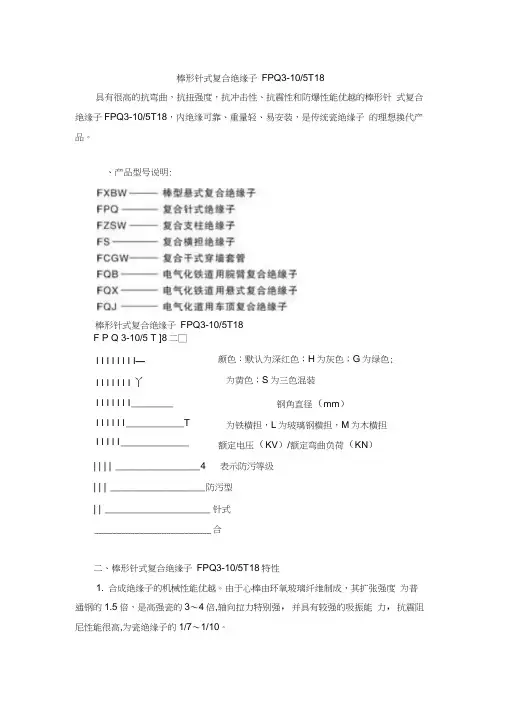

F系列10-220KV复合绝缘子 FPQ-复合针式绝缘子 FXBW-复合棒形悬式绝缘子 FS-复合棒形横担绝缘子 FZSW-复合棒形支柱给绝缘子 FQX-电气化铁道绝缘子 FCGW-复合干式穿墙套管 产品结构：本系列产品由玻璃纤维环氧树脂引拔棒，硅橡胶伞裙，金具三部分组成，其硅橡胶伞裙采用整体注压工艺，从而解决了影响复合绝缘子可靠性的关键问题-界面电气击穿。玻璃引拔棒与金具的联接采用独特的胶装工艺，并且可采用国内最先进的压接工艺，配有全自动声波探伤检测系统，强度高，外形美观，体积小，重量轻，金具镀锌可防锈蚀，可与瓷绝缘子互换使用，本产品结构可靠，不损伤芯棒，能充分发挥其机构强度。 产品性能：电气性能优越，机构强度高，内部承载的环氧玻璃纤维引拔棒抗张抗弯强度比普通钢材高2倍数，是高强度瓷材料的8-10倍数，有效提高了安全运行的可靠性。耐污性能好，抗污闪能力强，其湿耐受电压和污秽耐受电压为相同爬距瓷绝缘子的2-2.5倍，且不需清扫，能在重污秽地区地安全运行。体积小、重量轻(仅为同电压等级瓷绝缘子的1/6/19)，结构轻巧，便于运输和安装。硅橡胶伞裙具有良好的憎水性能，其整体结构保证了内绝缘不受潮，不需进行预防性绝缘监测试验，不需清扫，减少了日常维护工作量。密封性能好，耐电蚀能力强，伞裙材料耐漏电起痕达TMA4.5级水平，具有良好的耐老化、耐腐蚀、耐低温性能，可适用于-40℃~50℃地区。具有很强的抗冲击性和防震性能，其良好的防脆性的抗蠕变性，不易破碎、抗弯曲、抗扭强度高，可承受内部压强，防爆力强，可与瓷、玻璃绝缘子互换使用。复合绝缘子系列产品，其机械性能和电气性能均优于瓷绝缘子，运行安全裕度大，是电力线路用的更新产品。
悬式复合绝缘子 棒形悬式复合绝缘子用于普通和污秽地区的交流电力系统额定电压35~500kV，频率不超过100Hz的架空线路、变电站作悬垂和耐张用。绝缘子安装地点环境温度在-40℃～+40℃之间，海拔不超过1000m。尤其用于污秽地区，能有效防止污闪事故，是目前广泛使用的瓷绝缘子的替代产品。 复合绝缘子又称合成绝缘子，其主要结构由伞裙护套、环氧玻璃纤维（FRP）芯棒和端部金具三部分组成。其中伞裙护套由高温硫化硅橡胶制成， FRP芯棒是玻璃纤维作增强材料、环氧树脂作基体的玻璃钢复合材料，端部金具是外表面镀有热镀锌层的碳素铸钢或碳素结构钢。 复合绝缘子的这种结构将机械强度与外绝缘性能分开，芯棒与伞裙护套分别承担机械与电气负荷，从而综合了伞裙护套材料耐大气、老化性能优越及芯棒材料拉伸机械性能好的优点。作为绝缘子结构的一部分，金具主要起传递机械应力与连接固定的作用。 与传统的瓷绝缘子和玻璃绝缘子相比，复合绝缘子具有如下优点： 1）强度高，重量轻。复合绝缘子的强度重量比很高，即比强度很高。其高机械强度源于玻璃钢芯棒优异的机械性能，目前被大量采用的玻璃钢引拔棒的拉伸强度可达1000MPa以上，而芯棒密度仅为2g/cm3左右，因此其比强度很高，约为优质碳素钢的5~10倍。在相同电压等级下，复合绝缘子的重量仅为瓷绝缘子的1/7~1/10。 2）湿闪污闪电压高。有机复合材料低能表面的憎水性是复合绝缘子优异耐湿污性能的主要原因。在大雾、小雨、露、溶雪、溶冰等恶劣气象条件下，复合绝缘子表面形成分离的水珠而不是连续的水膜，污层电导很低，因此泄露电流也很小，不易发生强烈的局部电弧，局部电弧也难以进一步发展导致外绝缘闪络。运行一段时间，复合绝缘子表面积污后，憎水性可以迁移到污层表面的特性为硅橡胶材料所独有，在相同污秽度下，其污闪电压可以达到相同泄露距离绝缘子的两倍以上。 普通棒形悬式复合绝缘子的等效直径远小于普通悬式瓷绝缘子及支柱绝缘子，这也是其耐污性能优异的重要原因。在不利条件下，憎水性可能因电气、环境等应力的影响而下降或丧失，但其等效直径不会变粗，所以污闪电压仍将保持较高的水平。 3）运行维护方便。有机外绝缘优异的耐污性能提高了电力系统运行的可靠性，在污秽地区无须象瓷及玻璃绝缘子一样定期清扫，也不存在普通悬式瓷绝缘子零值检测问题，大大降低了污秽地区绝缘子的运行维护费用。 4）不易破碎，防止意外事故。复合绝缘子耐冲击能力强，大大减少了安装、运

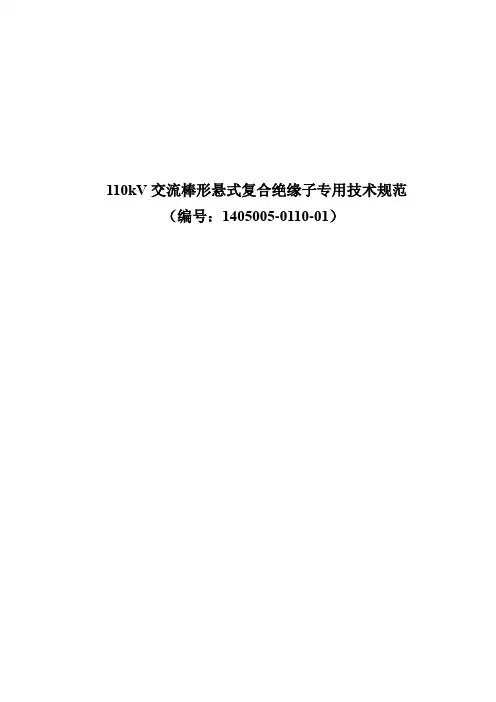

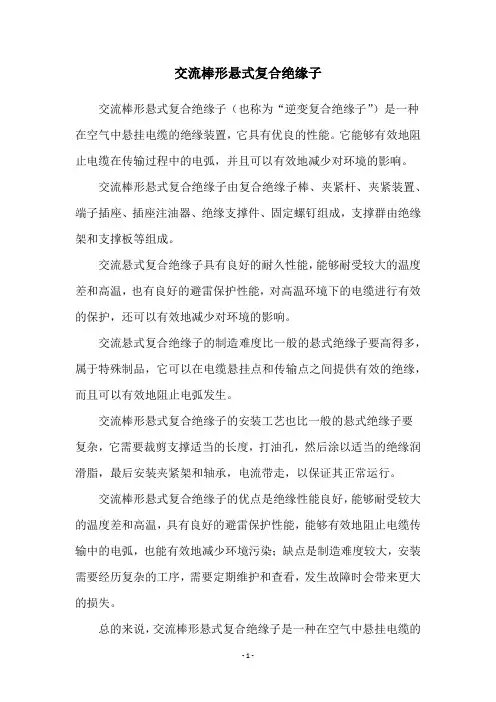

巴音110kV变切改至隆安220kV变输变电工程110kV交流棒形悬式复合绝缘子 专用技术规范 内蒙古电力(集团)有限责任公司 2013年7月
