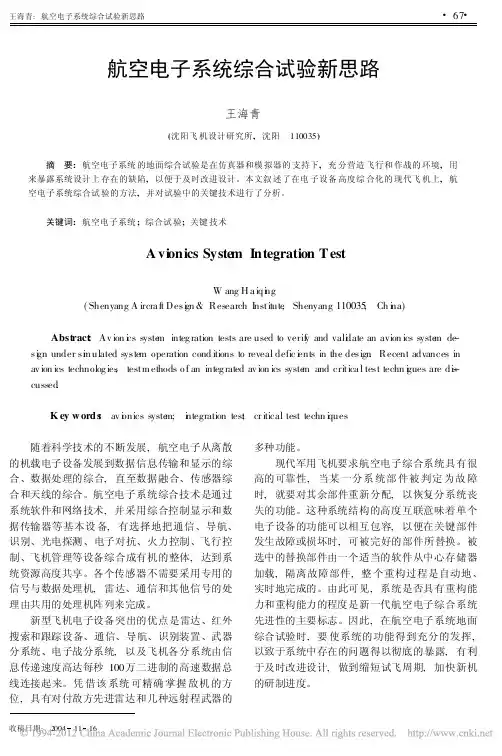

航空电子系统综合试验新思路
王海青
(沈阳飞机设计研究所,沈阳110035)
摘要:航空电子系统的地面综合试验是在仿真器和模拟器的支持下,充分营造飞行和作战的环境,用来暴露系统设计上存在的缺陷,以便于及时改进设计。本文叙述了在电子设备高度综合化的现代飞机上,航空电子系统综合试验的方法,并对试验中的关键技术进行了分析。
关键词:航空电子系统;综合试验;关键技术
A vi onics Syste m Integration T est
W ang H a iqi n g
(Shenyang A ircra ft Desi g n&Research I nstitute,Shenyang110035,Ch i n a)
Abst ract:Av ion i c s syste m integ ration tests are used to verif y and vali d ate an avion ics syste m de-si g n under si m ulated syste m operation cond itions to reveal defic i e nts in the design.Recent advances in av ion ics technolog ies,testm ethods o f an integ rated av ion ics syste m and critica l test techn i g ues are dis-cussed.
K ey w ords:av i o nics syste m;i n tegration tes;t cr itical test techn i q ues
随着科学技术的不断发展,航空电子从离散的机载电子设备发展到数据信息传输和显示的综合、数据处理的综合,直至数据融合、传感器综合和天线的综合。航空电子系统综合技术是通过系统软件和网络技术,并采用综合控制显示和数据传输器等基本设备,有选择地把通信、导航、识别、光电探测、电子对抗、火力控制、飞行控制、飞机管理等设备综合成有机的整体,达到系统资源高度共享。各个传感器不需要采用专用的信号与数据处理机,雷达、通信和其他信号的处理由共用的处理机阵列来完成。
新型飞机电子设备突出的优点是雷达、红外搜索和跟踪设备、通信、导航、识别装置、武器分系统、电子战分系统,以及飞机各分系统由信息传递速度高达每秒100万二进制的高速数据总线连接起来。凭借该系统可精确掌握敌机的方位,具有对付敌方先进雷达和几种远射程武器的多种功能。
现代军用飞机要求航空电子综合系统具有很高的可靠性,当某一分系统部件被判定为故障时,就要对其余部件重新分配,以恢复分系统丧失的功能。这种系统结构的高度互联意味着单个电子设备的功能可以相互包容,以便在关键部件发生故障或损坏时,可被完好的部件所替换。被选中的替换部件由一个适当的软件从中心存储器加载,隔离故障部件,整个重构过程是自动地、实时地完成的。由此可见,系统是否具有重构能力和重构能力的程度是新一代航空电子综合系统先进性的主要标志。因此,在航空电子系统地面综合试验时,要使系统的功能得到充分的发挥,以致于系统中存在的问题得以彻底的暴露,有利于及时改进设计,做到缩短试飞周期,加快新机的研制进度。
收稿日期
1航空电子设备的新发展
1.1有源相控阵雷达
雷达是战斗机上最重要的机载设备,有源相控阵雷达代表了当前战斗机雷达的最高水平。相控阵是一种由多个辐射单元组成的天线分系统,各单元之间的能量和相位关系是利用电或磁的方法改变天线口径上的相位波前形成波束扫描。装有电子扫描式阵列天线的相控阵雷达,其天线阵列上排列的每个阵元都有发射移相器和接收移相器。有源电子扫描阵具有多模态工作方式,能以灵活和交错的模式工作。它搜索范围大,能同时进行搜索、多目标跟踪和地形回避,可动态地形成波束的形状,以便对每个工作模式进行优化。还能通过自适应波束成形,把能量零位对着干扰机的方向,可同时使多个干扰机的信号为零。有源相控阵雷达另一个优点是功率大、可靠性高。在这种雷达中,大功率行波管放大器被大量固态放大器所取代,因此功率不受单个大功率行波管放大器的限制。有源相控阵雷达由1000~2000个发收模块组成,如果有5%的模块发生故障,雷达仍能继续工作。有源阵列消除了容纳机械扫描天线所需的大容积,可使这一功率较大的雷达安装在形状按低雷达截面积设计的一个前体内,从而减小了飞机的雷达截面积。
1.2综合通信、导航、识别装置
由于航空通信信息量的迅速增加和传输速率的提高,因此要求系统的互联能力以及自身的可靠性、自适应性和智能化也不断提高。为适应未来在实用方面的要求,航空通信、导航、识别分系统在信道编码、信号处理、数据压缩、纠错技术、收发技术模式识别、图形识别、语音识别等方面都要有新的突破。
电子设备的设计旨在实现模块化,综合模块式的航空电子结构,将处理、存储和接口模块用于支持多种功能。飞机上通信、导航、识别装置被综合在一起,覆盖整个频率范围,完成信号的发射、接收和预处理。它们的天线设计成与机体结构一体化,用一组共用孔径来代替飞机上的多个天线,埋入机身和垂直尾翼前缘部分,避免突出在机体结构上,以便缩小雷达散射截面。
在新型飞机上,GPS/惯导组合分系统仍然是不可缺少的导航设备,导航设备的定位精度是设计师最为关心的问题之一。将GPS和惯导分系统进行组合后,可显著增强GPS接收机在高动态环境的适应能力,并且定位精度明显提高。普通的GPS接收机大多采用载波锁相环进行载波跟踪、码延迟锁定环进行码跟踪,如果没有惯性导航分系统的速率辅助是很难在高动态环境下可靠工作的。惯性传感器信息辅助接收机载波和代码跟踪回路,可以缩小有效带宽,从而改善在干扰环境中跟踪信号的能力。当GPS收不到信号时,惯导可提供记忆功能,干扰消失后,又协助GPS迅速重新捕获信息。
为了进一步提高导航精度,GPS接收机在C/A 码跟踪环路中采用间隔为0.1码片的窄间隔相关器,仅靠伪距求解的实时定位精度可小于1m,载波相位平滑下的码伪距解精度可达0.5m。组合分系统中可采用自适应调零天线技术,并将成本低的、尺寸非常小的光纤陀螺和硅晶微型机械式加速度表作为固态惯性传感器,利用多相关器技术或小型化的高稳定时钟技术,对P/Y码进行直接捕获。为提高捕获速度,采用串并组合的快捕方式,将接收信号载波多普勒频率范围分成若干个频段,分别由若干个通道同时搜索,而每个通道采用串行捕获的方法[1]。
1.3电子战分系统
电子战分系统包括雷达警戒接收机、导弹逼近告警装置、红外和雷达波干扰装置、电子支援测定装置,它具有对付敌方先进雷达和远射程武器的多种功能。
拖曳式诱饵是对付空中和地面单脉冲雷达最有效的电子对抗手段,它发射敌方雷达信号的复现信号,以吸引雷达制导的导弹离开飞机。该分系统用光纤射频连接线与飞机上的一个技术发生器相连,利用光纤将射频信号送到诱饵。
小型空射诱饵可在飞机内部安装,一旦被发射到空中并辐射信号时,像一架攻击机,可用来吸引敌方的导弹。定向红外对抗分系统是对付红外导弹的一种较为有效的手段,这种分系统采用较小的转台,其上装单个可调谐激光器来实施红外干扰,而且具有一个多面的外壳,以降低阻力和雷达截面积。
1.4光电分系统
1.4.1光电雷达
火控雷达虽然被广泛使用,但也存在着某些不足。随着隐身技术的应用,大幅度降低了飞机的雷达反射截面,使得雷达探测能力受到了很大
的限制,光电雷达能够很好地克服这一缺点。光电雷达具备侧向和后向探测、跟踪能力和多目标探测跟踪能力,它与红外搜索跟踪分系统配合使用,可改善对目标的探测精度、对付雷达截面小的隐身目标,同时减小雷达的开机时间,以改善自身的隐身能力。
1.4.2红外搜索跟踪装置
新型飞机的光电分系统用一组孔径传感器完成3种器件的功能,前视红外分系统、远距红外搜索与跟踪分系统,以及白天帮助驾驶员目视识别飞机的电视摄像机分系统。
红外搜索跟踪装置的功能包括空-空搜索与跟踪、目标指示与导弹告警、空-地目标跟踪。一种用在新机上的保形多功能成像红外传感器分系统由6个分布在机体且与蒙皮保形的、紧凑的、轻型红外传感器组成的分布结构,每个传感器提供90b@90b的视场。从这些被动传感器得到的数据组合后,可提供全方位的多功能成像数据。图像在一个广角头盔显示器上显示给飞行员,其上还重叠有从红外图像上自动提取的目标和威胁数据。
1.5综合显示技术
1.5.1彩色液晶显示器
座舱里的信息显示由1个平视显示器和几个多功能显示器来完成。平视显示器显示飞行信息,多功能显示器显示战术信息。显示器采用彩色液晶显示器,液晶显示器是一种利用液晶的电光特性,通过控制加在液晶两端的电压,实现光阀的开与关,从而进行图形和图像的显示。与阴极射线管式显示器相比,突出的优点是质量轻、体积小、耗电少、性能高,同时克服了视角窄、动态响应速度慢,以及工作温度范围小的缺点。
彩色液晶显示器驱动电路、图形图像处理与管理电路,以及输入输出接口电路多为数字电路,液晶显示屏接口采用数字接口,这样使显示器与其他设备有良好的互连灵活性。液晶显示器的显示模块包括视频处理模块和字符发生器模块2种,视频处理模块用于显示视频图像,字符发生器模块用于生成显示图形所需要的字符。
1.5.2头盔显示器
新型飞机的隐身特性将给超视距空战带来困难,从而增加近距格斗的必要性。头盔瞄准具能够改善近距格斗时的目标探测、截获和跟踪能力。使用头盔瞄准具的主要目的就是与空战近距格斗导弹配合使用,提高导弹发射的离轴能力和快速反应能力,从而大幅度提高飞机的近距格斗能力。
用一系列安装在驾驶舱中的红外摄像机探测头盔上的发光二极管阵列来计算头部的精确位置和视角,飞行员仅需要转动其头部就可截获目标并发射武器,而不需要使其飞机的机头指向敌机。
1.6飞机综合处理分系统和管理分系统
通用综合处理分系统用一个硬件和软件综合管理所有的信号处理、数据处理、数据输入输出和数据储存。它以高性能的中央处理机为中心,由并行接口总线、试验/维护总线和数据处理元件组成,通过集中进行总体管理的高速计算来实现高性能,同时实现减重、减小体积、降低耗电量和制造成本。综合处理机是由机架安装的外场可更换模块组成的,不仅为雷达、通信导航和识别分系统、电子战分系统提供信号与数据处理,而且还用于传感器和飞行器信息的综合,以便在显示器上显示。
飞机管理分系统包括飞行控制计算机、平视显示器、燃油管理分系统、大气数据分系统、惯性导航分系统、任务显示处理机、带软件的继电器逻辑电路设备、综合飞行/推进控制器和数据总线,飞机管理分系统保证飞机从起飞到着陆的全飞行过程的安全。
2综合试验程序
进行系统综合试验时,对航电系统各项功能要进行全面检查和测试评估,在每项试验中监测系统总线和机内总线上的通信情况,包括各种模式下的总线负载、错误率、传输周期、总线响应时间,记录并分析指令响应和传输数据延时等。综合试验内容很多,本文仅介绍脉冲雷达功能试验、驾驶与航线导航功能交联试验、攻击阶段功能试验等3个试验的试验程序。
2.1脉冲雷达功能试验
脉冲雷达功能试验的目的是检查雷达的工作状态、控制逻辑和测量精度。参试设备包括雷达、雷达转台、射频目标生成分系统、干扰信号发生器、总线测试设备,试验程序如下:
(1)雷达天线安装在雷达转台上,雷达电子主体通过电缆同射频目标生成分系统和干扰信号
发生器连接。
(2)用总线测试设备仿真输入雷达所需的数据,通过雷达控制盒控制转变雷达的工作状态,分析总线数据,确认雷达是否进入相应工作状态。
(3)用总线测试设备向雷达输入载机的飞行数据。
(4)用射频目标生成分系统设置目标的距离、速度和目标角度,同时干扰信号发生器产生干扰信号。
(5)从总线上采集目标距离、速度数据和角度数据,分析雷达对目标的测距、测速和对目标角度的测量精度。
(6)进行误操作,检查分系统对误操作的容错能力。
2.2驾驶与航线导航功能交联试验
通过数据传输设备加载航路飞行计划数据,试验程序如下:
(1)航电系统工作在导航/拦截/空-空格斗/空-地主模式,惯导工作在惯导组合分系统状态,检查自动飞行控制分系统进入、退出自动/指令导航的控制逻辑和驾驶显示的正确性。
(2)航电系统工作在导航/拦截/空-空格斗/空-地主模式,惯导工作在惯导组合分系统状态,飞机起飞或航线飞行,设置各种应飞高度、马赫数和航向,使其与现实高度、马赫数和航向有一定差异,按压垂直控制键,检查自动飞行控制分系统进入、退出人工/自动引导的控制逻辑和驾驶显示的正确性。
(3)航电系统工作在导航/拦截/空-空格斗/空-地主模式,惯导工作在航线操纵导航、航迹操纵导航、综合操纵导航方式下,检查自动飞行控制分系统的控制逻辑和驾驶显示的正确性,检查自动飞行控制分系统进入退出气压高度保持、无线电高度保持、姿态保持、改平的控制逻辑和驾驶显示的正确性。
(4)在检查自动飞行控制分系统无线电高度保持功能时,将无线电高度改变到原设置值的一半,检查控制显示逻辑和驾驶显示的正确性。
(5)分析在上述各工作状态下,航电系统送给自动飞行控制分系统和自动飞行控制分系统送给航电系统数据的正确性。
(6)在上述各项试验中,设置惯导故障,检查系统的工作情况。
2.3攻击阶段功能试验
此项试验是对攻击阶段外挂管理、攻击解算、控制逻辑、显示画面、主/辅通道控制逻辑等功能进行检查。试验时需设置载机和目标机仿真态势:同高度、有高度差、前半球和后半球等,进行动态人机闭环试验。
试验程序如下:
(1)外挂加载
通过武器分系统设置不同的外挂物配置,检查外挂数据手动/自动加载、外挂管理控制逻辑、显示画面的正确性,并进行误操作,检查系统对误操作的响应。
(2)拦截攻击
使航电系统进入拦截主模式,攻击武器为导弹。检查地面导弹单发、双发、顺序准备控制逻辑、显示画面的正确性和空中导弹单发、双发、手动/自动准备控制逻辑、显示画面的正确性。检查挂点自动/手动选择逻辑、导弹故障处理和发射程序,以及检查整个攻击过程中控制及平显、多功能显示器的显示画面和显示数据的正确性,并进行导弹攻击火控误差精度分析。在这些试验中,进行误操作,检查系统对误操作的容错能力。
(3)导弹攻击方式
使航电系统进入格斗攻击主模式、导弹攻击方式。检查导弹自动/手动占位选择,选用逻辑、导弹攻击准备程序、发射控制程序,并进行导弹攻击检查。检查导弹定轴、定扫、随动3种工作方式的控制逻辑、显示画面,及定扫、随动2种工作方式相互转换逻辑。检查整个攻击过程控制及头盔、平显、多功能显示器显示画面的正确性。在各项试验中,进行误操作,检查系统对误操作的容错能力。
(4)备份环模式
在格斗攻击时,系统在备份环模式下,检查备份环控制显示的正确性。
(5)主/辅通道逻辑
飞行仿真设备按剖面设置载机和目标机飞行,雷达和光电雷达都工作在模拟工作方式,使航电系统分别处于导航主模式、拦截主模式和空-空格斗主模式,检查默认主通道、主/辅通道控制转换逻辑。
(6)扫描中心自动/手动随动控制
飞行仿真设备按剖面设置载机和目标机飞
行,雷达和光电雷达都工作在模拟工作方式。通过地面指挥引导仿真分系统产生地-空数传信息和飞行仿真设备产生空-空数传信息,操纵载机运动。检查航电系统控制、显示、信息、随动逻辑,分析随动过程的正确性。使航电系统分别处于导航主模式、拦截主模式、空-空格斗主模式、空-地主模式、有引导指令/无引导指令,检查雷达、光电雷达、红外导弹的导引头等扫描中心自动/手动控制、显示、随动转换逻辑,分析随动过程的正确性。
(7)外挂物应急/投射试验
航电系统在任何主模式,检查外挂物应急/投射功能。
(8)飞行结束和维护模式试验
设置一个从起飞到着陆全过程的试验,航电系统工作在导航/空-空拦截/空-空格斗/空-地主模式,给航电系统、自动飞行控制分系统、电源变换器设置故障,在空中进行目标按压,设置各种威胁源,电子战按各种干扰实施干扰。检查飞行结束模式系统数据传输和记录的正确性,检查维护模式系统控制、显示的正确性,检查电子战分系统卸载控制和显示的正确性。
3关键技术分析
3.1飞行仿真技术
仿真是一种基于模型的活动,飞行仿真分系统设计的主要任务是建立运行平台,在该平台中可以自由地装载各类飞机的模型,实现飞机整个飞行过程的仿真及各个部件分系统的性能测试。因此,要求仿真模型标准化,仿真软件能对不同的飞机模型进行仿真。仿真模型是在一定的时间基础上的分系统,它拥有自己的内部结构,通过输入从外界环境获得控制,并通过输出作用于外界环境。模型内部状态的变化和输出结果由内部结构和输入共同实现。不同类型的飞机,其系统结构和具体的模型都会有很大的差别。但是,某些模型,如目标运动模型,相对运动模型等,对于不同的飞机,可以有相同的运动规律,只是特定参数不同而已。这些参数可以通过仿真软件框架分系统进行设定,以构成不同的飞机仿真模型。飞行仿真软件的作用是对飞机六自由度飞行动力学过程及相应的制导、控制系统工作过程进行仿真。
仿真模型由许多功能模块组成,这些功能模块之间彼此独立,通过特定的接口规范互相传递信息,模块功能的实现通过响应仿真框架分系统发送的消息来完成。每个功能模块由数据结构信息和消息回调函数组成。数据结构信息用以提供本模块的各项功能,不和其他模块发生作用,它包括模块名、模块的状态函数、输出维数、输入维数、状态变量、输入输出变量说明、模块数据文件、输出文件、源文件、回调函数名等。消息回调函数是用来控制仿真运行的整个过程,模块响应的信息主要有:模块信息设置、仿真初始化、仿真运算、仿真结束、仿真记录等。
仿真软件框架分系统采用层次结构化设计,通过仿真管理器实现仿真进程管制。基础层提供通用的数学库、数据库、工具库、算法库、文件I/O、视频I/O。功能库由各计算模块构成,由相应的数据结构和消息回调函数支持,完成数学模型的计算。管理层包括界面管理、模型装配、数据输入输出管理、仿真管理、网络通信及运动可视化管理等。通过仿真软件框架分系统,对仿真模型库进行有效地管理,针对具体的任务,利用仿真模型库中的功能模块,组装出系统的仿真模型,进行仿真试验[2]。
3.2总线检测技术
模块测试与维护总线由1个或多个逻辑板组成,是一种串行的背板测试与维护总线,这种总线能将不同设计者设计的印刷电路板或模块综合为可测试和维护的分系统,并提供了不同模块的容错及其必须具备的功能。因此,它可用于生产过程中模块测试、分系统中的模块测试、系统内在线诊断,以提供故障记录、自测试初始化、分系统资源的重新配置。
在模块测试与维护总线中,1个主控模块可以与250个从模块通信,但是,任何时刻只有1个主控模块控制数据的传送,只是在主控模块出现故障时,才传递给具有主控能力的后备主控制器。总线定义了5根信号线,控制信号线(MCTL)用来控制总线上主模块与从模块之间的数据传送;主模块数据信号线(MMD)用于主模块向从模块传送数据或控制命令;从模块数据信号线(M SD)用于从模块向主模块发送数据及在空闲状态下向主模块发出中断请求;时钟信号线(MCLK)用于实现模块间数据传送的同步;请求暂停信号线(M PR)用于在数据包发送时申请增加暂停状态,以协调速度不同的数据发送和接收。
该总线的结构分为消息层、链路层和物理层。消息层规定了消息的语法结构、主模块和从模块应该支持的功能。每条消息都从主模块向从模块发送的头包开始,并由头包决定哪些模块参与消息的传送和确定消息的类型。链路层指定了在主模块与从模块之间传送无差错信息的包协议,每个包的长度为16位数据位和1位奇偶校验位。主模块链路层控制器控制主模块的消息传送次序,并产生控制信号线和主模块数据信号线的时序,检测控制信号线和主模块数据信号线冲突错误,使主模块能响应请求暂停信号线的输入和对中断做出响应。从模块链路层控制器控制从模块状态转换,从模块的通信、中断。从模块状态寄存器、总线错误寄存器和可选用的模块状态寄存器分别用来记录模块状态和总线操作错误等。从模块具有支持边缘扫描功能,就是对要测试的信号线进行驱动并采样,通过采样的数值来判断电路是否工作正确。物理层指定了组成物理总线互联的最小需要,所有总线信号接收器定义逻辑/10为被驱动。总线信号驱动器被设计成为所有不同类型的模块同时驱动为逻辑/10或逻辑/00时,不会对信号的驱动器造成物理损
坏,除时钟信号线驱动器外的所有总线驱动器都应支持逻辑或操作。
为了在综合试验中对航电系统进行检测,模块测试与维护总线具有与航电系统进行通信的接口,以便实现系统检测与维护的功能。模块测试与维护总线工作原理如图1所示,与被测系统连接的接口用于接受测试命令与测试向量,并可将读取的结果送出,用于分析和处理
[3]
。状态控制
逻辑用于控制主模块所处的状态,以及对从模块的数据和控制信息的传送,并对从模块发送的数据进行接收。状态寄存器记录模块所处的状态,以及测试过程中发生的错误,数据寄存器用于存放测试命令和测试向量。数据传送逻辑是在主模块状态控制逻辑的控制下,完成数据与控制信息的串并转换,并发送到被寻址的从模块。输入控制状态机根据主模块的MCTL 和MCLK 上的信号译码,解出数据,并送入输入位移寄存器中。输入位移寄存器将状态机和MMD 送来的串行数据变为并行数据,在保存地址和命令以后,由命令译码和执行逻辑执行所要求的响应操作,最后将处理结果送入输出位移寄存器,
并输出到总线上。
图1 模块测试与维护总线工作原理图
3.3 故障检测技术
数字动态I/O 检测技术是一种通用的数字总线测试技术,对不同的机内总线只需要向数字动态I/O 加载相应编制的不同程序,就可以满足各种总线的测试需要。它不仅能采集总线数据,还能直接激励总线,对有关数据进行实时比较,从
而进一步对故障加以判定。
现以数据传输设备为例,说明数字动态技术在设备故障检测中的应用。数据传输控制单元内有7个功能模块:2个电源模块、2个MB I 模块、1个I OC 模块及1个采用1750A CPU 的主处理机和1个M E N 模块。除电源模块外,其余模块都
通过内部EL-Bus 总线进行数据交换。为了检测其工作是否正常,测试布置图如图2所示
[4]
。
图2 利用I /O 检测技术测试数据
传输控制单元布置图
在测试设备中采用2块数字动态I /O 板,共有64个通道,由于通道有限,部分信号采用万用表和离散量I/O 来进行测试。对于CPU 模块,首先让CP U 运行机内自测试,根据运行结果分析故障代码;再从总线中有关测试信号的状态获取信息,并将这些信息进行分类,判别最有可能发生故障的部位;然后再向CP U 发控制数据。CP U 按测试要求运行有关测试检查程序,从总线上获取有关特征信号,从而判断是否有故障,及故障可能发生的部位。
检测MEN 时,可冻结CP U,让数字动态I/O 来接管总线,用数字动态I /O 仿真EL-Bus 的时序,对MEN 模块进行读写操作,通过操作结果的比较来判定该模块是否有故障。
对于MBI 模块,先冻结CP U,让数字动态I /O 来接管总线,用数字动态I /O 仿真EL-Bus 的时序,并仿真CPU 的读写动作和内容。把数据存放到M BI 模块的双口随机存取存储器中,让MB I 来运行工作时的程序,通过M B I 模块的1553B 总线数据的输入输出,以及写入到双口随机存取存储器的结果来判断M B I 模块是否有故障。
对于I O C 模块,也先冻结CP U,让数字动态I/O 来接管总线,用数字动态I/O 仿真EL -Bus 的时序,并仿真CPU 的读写动作和内容。把数据存放到I OC 模块的双口随机存取存储器中,让I O C 来运行工作时的程序,通过I O C 模块的输出接口RS422总线和离散量的输入输出,以及写入到双口随机存取存储器的结果来判断I OC 模块是否有故障。3.4 雷达目标激励技术
为了考核雷达在各种复杂电磁环境下的抗干
扰性能,在综合试验时,要进行雷达抗干扰能力注入式仿真试验,通过射频电缆直接将干扰信号注入被试雷达,这时,试验设备的研制是一项关键技术。下面介绍一种用以产生各种干扰信号的发生器的工作原理,这种干扰信号发生器的结构
如图3所示[5]
。
图3 干扰信号发生器
接收单元接收来自被试雷达输入的射频信号,经接收放大器放大,并下变频到所需中频信
号,利用其内部瞬时测频单元完成对雷达信号的瞬时测频,分别输出到3个产生器。雷达目标回波的模拟是采用射频延迟的方式实现的,用数字储频技术记录,并保存雷达信号波形,由计算机控制调制脉冲的延迟时间,以模拟目标的相对距离。调制多普勒频移模拟目标的相对速度,并由计算机控制将目标的起伏和闪烁特性及飞机发动机的调制线调制上去。
欺骗性干扰和目标回波产生器共用一套硬件,它能产生距离拖引、速度拖引、距离-速度拖引,就是向雷达提供虚假信息,以掩护真实目标的欺骗式干扰。为了有效地完成欺骗,采用数字储频的方法使其信号与雷达目标回波信号相干,由计算机控制雷达信号的延迟时间,或多普勒频移、或两者兼之,使雷达探测到的信息与真实目标不符。欺骗性干扰产生器还能产生2个相位上相干的雷达目标回波信号,产生双点源相干干扰,形成对被试雷达的角度欺骗。
压制性干扰产生器的调制方式有调幅和调频
2种,用于模拟中频压制性干扰信号,包括瞄准干扰、扫描干扰、阻塞干扰。
杂波产生器产生被试雷达所需要的杂波信号,它既能模拟地杂波,又能模拟海杂波。杂波产生器分为2部分,一部分用于产生主瓣杂波,另一部分用于产生副瓣杂波。
放大、调制合成单元接收3个干扰产生器的中频信号,并对信号进行放大和调制,以模拟雷达目标回波的幅度,并实现目标回波、压制性干扰、杂波信号的合成,完成信号的上变频,输出射频信号到天线波束形成单元。天线波束形成单元按方位角和俯仰角模拟每个信号的天线方向图。计算机与控制分系统用于对试验的监控、数据库管理、仿真初始化管理、仿真实时控制、数据采集、自检诊断等。
4结束语
现代的航空电子系统已发展成为综合模块式电子结构,其处理、存储和接口模块被用于支持多种功能。由公共综合处理机来管理所有航空电子数据通信,实现从甚高速传感器及视频信号到低速测试及维护信息的数据传递。航电系统的综合试验就是要根据系统的功能和信息传输特点,确定合理的试验方案,探索新的试验技术。
参考文献
[1]李小明,张其善.高动态GPS接收机在导弹制导中的应用
航空电子技术,1998(3):16)17.
[2]赵建卫,等.基于模型的飞行仿真系统设计.飞机设计,
2001(4):44)46.
[3]李修杰,詹于杭.模块测试与维护总线.航空电子技术,
2003,34(2):15)16.
[4]许伟达,韩国泰.数字动态I/O测试技术应用研究.航空
电子技术,1997(4):35.
[5]宋晓强,杨波.雷达干扰信号环境模拟技术及其系统.
航空电子技术,1999(2):7)8.
作者简介
王海青(1973)),男,工程师,主要从事飞机航电系统试验开发工作。
(责任编辑:张嘉宁)
