学院：信电学院班级：电信102 姓名：徐景广学号：2010081261 课程：应用软件综合实验实验日期：2014年1 月3 日成绩：

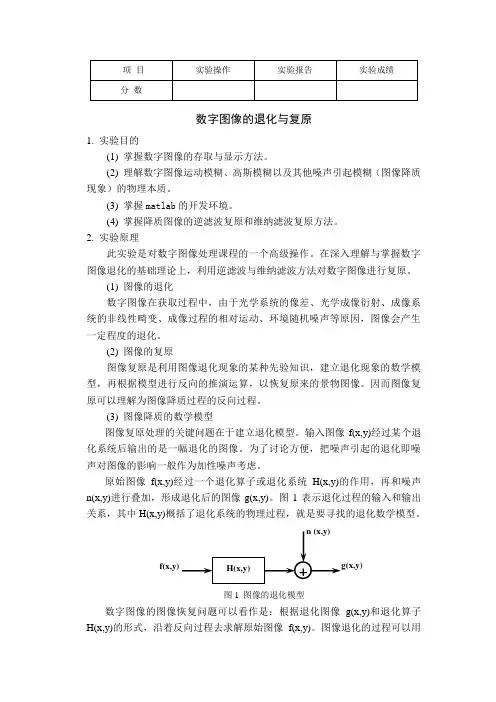

实验一、数字图像的退化与复原
一、实验目的
1．掌握数字图像的存取与显示方法。
2．理解数字图像运动模糊、高斯模糊以及其他噪声引起模糊（图像降质现象）的物理本质。
3．掌握matlab的开发环境。
4．掌握降质图像的逆滤波复原和维纳滤波复原方法。
二、实验原理
此实验是对数字图像处理课程的一个高级操作。在深入理解与掌握数字图像退化的基础理论上，利用逆滤波与维纳滤波方法对数字图像进行复原。
1．图像的退化
数字图像在获取过程中，由于光学系统的像差、光学成像衍射、成像系统的非线性畸变、成像过程的相对运动、环境随机噪声等原因，图像会产生一定程度的退化。
2．图像的复原
图像复原是利用图像退化现象的某种先验知识，建立退化现象的数学模型，再根据模型进行反向的推演运算，以恢复原来的景物图像。因而图像复原可以理解为图像降质过程的反向过程。
3．图像降质的数学模型
图像复原处理的关键问题在于建立退化模型。输入图像f(x,y)经过某个退化系统后输出的是一幅退化的图像。为了讨论方便，把噪声引起的退化即噪声对图像的影响一般作为加性噪声考虑。
原始图像f(x,y)经过一个退化算子或退化系统H(x,y)的作用，再和噪声n(x,y)进行叠加，形成退化后的图像g(x,y)。图1表示退化过程的输入和输出关系，其中H(x,y)概括了退化系统的物理过程，就是要寻找的退化数学模型。
图1 图像的退化模型
数字图像的图像恢复问题可以看作是：根据退化图像g(x,y)和退化算子H(x,y)的形式，沿着反向过程去求解原始图像f(x,y)。图像退化的过程可以用数学表达式写成如下形式：
g(x,y)=H[f(x,y)]+n(x,y) (1)
学院：信电学院 班级：电信102 姓名：徐景广 学号：2010081261
课程：应用软件综合实验 实验日期：2014年 1 月 3 日 成绩：
在这里，n(x,y)是一种统计性质的信息。在实际应用中，往往假设噪声是白噪声，即它的频谱密度为常熟，并且与图像不相关。
在对退化系统进行了线性系统和空间不变系统的近似之后，连续函数的退化模型在空域中可以写成：
g(x,y)=f(x,y)*h(x,y)+n(x,y) (2)
在频域中可以写成：
G(u,v)=F(u,v)H(u,v)+N(u,v) (3)
其中，G(u,v)、F(u,v)、N(u,v)分别是退化图像g(x,y)、原图像f(x,y)、噪声信号n(x,y)的傅立叶变换；H(u,v)是系统的点冲击响应函数h(x,y)的傅立叶变换，称为系统在频率域上的传递函数。
可见，图像复原实际上就是已知g(x,y)求f(x,y)的问题或已知G(u,v)求F(u,v)的问题，它们的不同之处在于一个是空域，一个是频域。
4． 逆滤波
逆滤波是非约束复原的一种。非约束复原是指在已知退化图像g 的情况下，根据对退
化系统H 和n 的一些了解和假设，估计出原始图像f
?，使得某种事先确定的误差准则为最小。
由于
g=Hf+n (4)
我们可得：
n=g-Hf (5)
逆滤波法是指在对n 没有先验知识的情况下，可以依据这样的最有准则，即寻找一个f ?，使得H f
?在最小二乘方误差的意义下最接近g ，即要使n 的模或范数（norm ）最小： )?()?(?2
2
f H
g f
H g f
H g n n n
T T --=-== (6) 上式的极小值为：
2
?)?(f H g f
L -= (7) 如果我们在求最小值的过程中，不做任何约束，由极值条件可以解出f
?为： g H g H H H f
T T 11)(?--== (8) 对上式进行傅立叶变换得：
)
,()
,(),(v u H v u G v u F =
(9)
可见，如果知道g(x,y)和h(x,y)，也就知道了G(u,v)和H(u,v).根据上式，即可得出F(u,v)，
学院：信电学院 班级：电信102 姓名：徐景广 学号：2010081261
课程：应用软件综合实验 实验日期：2014年 1 月 3 日 成绩：
再经过反傅立叶变换就能求出f(x,y)。
逆滤波是最早应用于数字图像复原的一种方法，并用此方法处理过由漫游者、探索者等卫星探索发射得到的图像。
5． 维纳滤波
维纳滤波是最小二乘类约束复原的一种。在最小二乘类约束复原中，要设法寻找一个
最有估计f
?，使得形式为2
2
?n f Q =的函数最小化。求这类问题的最小化，常采用拉格朗
日乘子算法。也就是说，要寻找一个f
?，使得准则函数 )?(?)?(2
2
2
n f
H g f Q f
J --+=α (10)
为最小。
求解f
?得到 g H Q Q H H f
T T T 1)(?-+=γ (11) 式中，αγ/1=。如果用图像f 和噪声的相关矩阵R f 和R n 表示Q ，就可以得到维纳滤波复原方法。具体维纳滤波复原方法的原理请参考相关图书。
三、实验仪器和设备
PC 机1台，原始Lena 图像文件，matlab 编程软件
四、实验内容及步骤
1．安装Matlab6.x 软件实验平台 （如系统已安装Matlab 6.软件 ，直接进第二步）。
2. 读取Lena 图像并显示。
3. 设计运动滤波器、设计高斯模糊噪声滤波器。
4. 生成退化或降质图像并显示。
5. 修改相关滤波器参数，观察图像退化或降质程度。
6. 设计逆滤波器，并对降质图像进行复原，比较复原图像与原始图像。
7. 设计维纳滤波器，并对降质图像进行复原，比较复原图像与原始图像。
8. 计算退化图像、不同方法复原后图像的信噪比。
以下为实验步骤，包括部分代码以及解释：
学院：信电学院班级：电信102 姓名：徐景广学号：2010081261 课程：应用软件综合实验实验日期：2014年1 月3 日成绩：
如图1和图2，分别为matlab读取的彩色原图以及灰化处理的图片。为了对比明显，我们将其分别显示。其代码如下：
I = imread('lufei.jpg');
imshow(I); title('Original Image');
B = rgb2gray(I);
imshow(B);title('Gray')
图1 彩色原图
图2 灰化后的图片
学院：信电学院班级：电信102 姓名：徐景广学号：2010081261 课程：应用软件综合实验实验日期：2014年1 月3 日成绩：
图3和图4为设计运动滤波器并对图2进行运动模糊处理后的图片，可以看出，参数不同的运动滤波器处理后的效果明显不同，其相关代码如下：
H1 = fspecial('motion',20,45);
MotionBlur = imfilter(B,H1,'replicate');
imshow(MotionBlur);title('Motion Blurred Image');
H2 = fspecial('motion',40,80);
blurred = imfilter(B,H2,'replicate');
imshow(blurred); title('Motion 2 Image');
图3 运动模糊图1
学院：信电学院班级：电信102 姓名：徐景广学号：2010081261 课程：应用软件综合实验实验日期：2014年1 月3 日成绩：
图4 运动模糊图2
图5为设计维纳滤波器，并对降质图像进行复原，代码如下：
C = deconvwnr(MotionBlur,H1);
imshow(C);title('Deconvwnr image');
学院：信电学院班级：电信102 姓名：徐景广学号：2010081261 课程：应用软件综合实验实验日期：2014年1 月3 日成绩：
图5 维纳滤波器还原的图片
图6和图7为对图2进行高斯模糊后的图片，代码如下：
D1 = imnoise(B,'gaussian',0,0.01);
imshow(D1); title('Gaussian image');
D2 = imnoise(B,'gaussian',0.1,0.05);
imshow(D2); title('Gaussian 2 image');
学院：信电学院班级：电信102 姓名：徐景广学号：2010081261 课程：应用软件综合实验实验日期：2014年1 月3 日成绩：
图6 高斯噪声处理图1
图7 高斯噪声处理图2
学院：信电学院班级：电信102 姓名：徐景广学号：2010081261 课程：应用软件综合实验实验日期：2014年1 月3 日成绩：
图8为对高斯模糊后的图片进行还原处理，代码如下：
E=fspecial('gaussian');
F=imfilter(D1,E);
subplot(3,3,8);imshow(F);title(' Fuyuan Image');
图8 高斯噪声还原图片
学院：信电学院班级：电信102 姓名：徐景广学号：2010081261 课程：应用软件综合实验实验日期：2014年1 月3 日成绩：
图9为综合实验结果：
图9 综合实验结果
计算退化图像、不同方法复原后图像的信噪比。其代码如下：
[M,N]=size(B);
MY_B=double(B);
MY_C=double(C);
ga=sum(sum(MY_B.^2));
gab=sum(sum((MY_B-MY_C).^2));
SNR=10*log(ga/gab);%信噪比
P=sqrt(sum((MY_B-MY_C).^2));
Q=sqrt(sum(MY_B.^2));
v=P/Q;%相对误差
my_cc=corrcoef(MY_B,MY_C);%相对系数
saveas(gcf,['D:MATLAB6p1work','1.jpg']);
我们得出，信噪比SNR=45.027 相对误差V=0.095637 相对系数my-cc=0.9679
学院：信电学院班级：电信102 姓名：徐景广学号：2010081261 课程：应用软件综合实验实验日期：2014年1 月3 日成绩：五、实验总结
通过这次实验，我能够基本掌握数字图像的存取与显示方法，理解数字图像运动模糊、高斯模糊以及其他噪声引起模糊（图像降质现象）的物理本质，掌握matlab的开发环境，掌握降质图像的逆滤波复原和维纳滤波复原方法。锻炼了我耐心操作的品性，帮助我养成一丝不苟的习惯。
同时，感谢高诺老师的耐心指导以及同学们的相互帮助。
学院：信电学院班级：电信102 姓名：徐景广学号：2010081261 课程：应用软件综合实验实验日期：2014年1 月3 日成绩：
附录（程序代码）
I = imread('lufei.jpg');
subplot(3,3,1); imshow(I); title('Original Image');
B = rgb2gray(I);
subplot(3,3,2);imshow(B);title('Gray')
H1 = fspecial('motion',20,45);
MotionBlur = imfilter(B,H1,'replicate');
subplot(3,3,3);imshow(MotionBlur);title('Motion Blurred Image');
H2 = fspecial('motion',40,80);
blurred = imfilter(B,H2,'replicate');
subplot(3,3,4);imshow(blurred); title('Motion 2 Image');
C = deconvwnr(MotionBlur,H1);
subplot(3,3,5);imshow(C);title('Deconvwnr image');
D1 = imnoise(B,'gaussian',0,0.01);
subplot(3,3,6);imshow(D1); title('Gaussian image');
D2 = imnoise(B,'gaussian',0.1,0.05);
subplot(3,3,7);imshow(D2); title('Gaussian 2 image');
E=fspecial('gaussian');
F=imfilter(D1,E);
subplot(3,3,8);imshow(F);title(' Fuyuan Image');
[M,N]=size(B);
MY_B=double(B);
MY_C=double(C);
ga=sum(sum(MY_B.^2));
gab=sum(sum((MY_B-MY_C).^2));
SNR=10*log(ga/gab);
P=sqrt(sum((MY_B-MY_C).^2));
Q=sqrt(sum(MY_B.^2));
v=P/Q;
my_cc=corrcoef(MY_B,MY_C);
saveas(gcf,['D:MATLAB6p1work','1.jpg']);
G(u,v) =F(u,v)+N(u, v) ⑶ 实验名称：图像退化与复原 实验目的 1. 了解光电图像的退化原因； 2. 掌握和理解基本的噪声模型，并能对图像进行加噪处理； 3. 了解点扩展函数(PSF)与光学传递函数(OTF)的关系，熟悉几种经典的退化模 型的 模拟试验和OTF 估计方法； 4. 熟悉和掌握几种经典的图像复原方法及其基本原理； 5. 能熟练利用MATLAB 或C/C++工具进行图像的各种退化处理， 并能编程实现 退化 图像的复原。 三. 实验原理 光电成像系统出现图像退化的过程是复杂多变的，为了研究的需要，通常情 况下都把退化简化为化为一个线性移不变过程，见下图 1所示。 障质过稈 | 屯原 图1光电图像退化与复原原理图 因此，在空域中退化过程可以表示如下： g (x,y) = f (x,y) * h(x,y) + h(x,y) (1) 只有加性噪声不存在情况下，退化过程可以模型化如下表达式： g(x,y) = f (x,y) + h(x,y) (2) 其频域表达式为 :
针对这种退化图像的复原，除了周期噪声以外，通常都可以采用空间域滤波 的方法进行图像复原，此时图像复原与图像增强几乎是没有区别的。常见的空间 域滤波方法有均值滤波器和统计排序滤波器。 当退化图像存在线性移不变退化时， 图像的复原不能采用简单空间域滤波器 来实现，要实现线性移不变退化图像的复原， 必须知道退化系统的退化函数，即 点扩展函数h(x,y)。在点扩展函数已知的情况下，常见图像复原方法有逆滤波 和维纳滤波两种。 在考虑噪声的情况下，逆滤波的原理可以表示如下： 通常情况下，N (u,v)是未知的，因此即使知道退化模型也不能复原图像 此外，当H (u,v )的任何元素为零或者值很小时，N (u,v )/H (u,v )的比值决定 着复原的结果，从而导致图像复原结果出现畸变。对于这种情况， 通常采用限制 滤波频率使其难以接近原点值，从而减少遇到零值的可能性。 维纳滤波则克服了逆滤波的缺点，其数学模型表示如下： 然而，为退化图像的功率谱很少是已知的，因此常常用下面表达式近似: 因此，本实验的内容就是利用上述经典图像复原的原理，对降质退化图像进 行复原。 四. 实验步骤 本次实验主要包括光电图像的退化模型和复原方法实现两大部分内容。 (一)图像的退化图像 1、大气湍流的建模 ° F(u,v) = G(u,v) U F(u,v) = G(u,v) H(u,v) F(u,v) + N(u,v) H(u,v) ° 犏 F (u,v)=犏 J _________ (u,v) H (u,v) H *(u,v)2 + S h (u,v)/S f (u,v) G(u,v)
草地退化及退化草地恢 复方略 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
我国草地退化及退化草地恢复方略 我国的草原多分布于自然条件较差的地区，多干旱缺水、生产水平相对低下，加上人为因素的影响，近20年来草原退化日趋严重。据报道，我国已有13亿亩草地退化，占可利用草地的1/3，并继续以每年2000万亩的速度退化。 草地退化的最主要原因是过度放牧，那合理放牧便是遏制草地退化的最重要一环。 对于退化草地，我们不能不用，关键是在用中改良。合理使用本身是一种科学管理。另外，对于退化草地的合理利用与改良是一个复杂的问题，不可能只用一种办法，要贯彻综合治理的思想，采取多种措施。其中值得重视的措施有： ①围栏封育：这是最简单易行也是成效显着的措施。在内蒙古草原退化的草地，一般围栏三年即可发生显着的变化，生产力就可有较大幅度提高。 ②松土改良：这是一种用机械的办法改善土壤的物理性状，进而改良土壤的化学状况，为植物生长创造好的条件，提高生产力的方法。 ③补播：即在退化草地上补种合适的豆科或禾本科牧草。 ④施肥：在某些局部地区，在可能条件下，施用化学肥料或有机肥料对提高生产力与退化草地改良也有很大好处。 草地退化是因为牲畜多了，而草地上的牧草产量少了，草与畜不能平衡。假如我们设法增加牧草的产量，就可以为多的牲畜提供多的牧草，从而实现新的畜草平衡，这就是建立人工草地与防治草原退化的辨证关系。 人工草地是一种高产的牧草生产系统。要高产就要有好的基础，就要有高的投入。
建立人工草地不是随便什么地方都能满足要求的。选择合适的地形部位与土壤条件十分重要。 在内蒙古草原，要选择山前的扇缘地带和相对低洼的地方。在这些地方，由于水热条件的分异而可能形成比较肥沃的土壤以及好的水分条件。 有了好的基础，人工草地可以说成功了一半。而另一半就是好的草种，合适的结构，精耕细作，精细管理以及收获等。 在这里，要特别强调豆科牧草的选择十分重要。因为我国目前家畜饲草缺乏，最严重的问题就是蛋白质饲料的不足，另外，在人工草种中配合一定比例的豆科牧草，不仅可解决蛋白质饲料的不足，而且豆科牧草的生物固氮，可增加系统中的氮素含量，提高土壤肥力，这是一举两得的事。 退化草地诊断与生物环境指示 1．草地是否退化：任继周院士依据土壤稳定性和流域功能、营养和能流分配、恢复机制3个指标。提出了“三阈”，即健康阈、警戒阈、不健康阈划分标准，建立了评价草地健康与功能和谐的尺度，并指出从健康阈向系统崩溃的发展就是草地退化的过程。找到从健康阈到警戒阈的分界线和从警戒阈到不健康阈的分界线这两个阈值，是研究草地是否退化的关键所在。 2．草地退化等级与生物环境指示：草地退化到什么程度退化后有什么表现这是我们突出关心的基本问题。世界各国草地学家从不同角度提出了退化草地等级标准以及生物环境条件在各个级别的表现。.(1919)的土壤有机质诊断；．(1949)的可利用牧草产量占总产量的百分比诊断；.(1949)以减少种、增加种和侵入种反映植物群落的种类组成，以及它们盖度或地上部分生物量所占比重反映植物群落的结构变化，后由美国土壤保持协会制作草地退化分级图解。任继周(1961)以草地植物经济类群和特征植物、地表状况、水土流失现象、土壤有机质和酸度为指标的综合判断法。王德利(1996)在内蒙呼伦贝尔盟羊草草地不同放牧半径的研究；运用演替度即植
长春理工大学学报（自然科学版） Journal of Changchun University of Science and Technology （Natural Science Edition ）Vol.41No.4Aug.2018 第41卷第4期2018年8月收稿日期：2018-04-17 作者简介：邹皓（1994-），男，硕士研究生，E-mail ：2608752961@https://www.doczj.com/doc/7c13619189.html, 通讯作者：赵群（1965-），女，高级实验师，硕士生导师，E-mail ：yangzq@https://www.doczj.com/doc/7c13619189.html, 大气湍流参数对图像退化效果影响的研究 邹皓，李清瑶，赵群，王建颖，刘智超，杨进华 （长春理工大学 光电工程学院，长春130022）摘要：对远处目标进行观测时，大气湍流是影响成像质量的主要因素，使得观测到的目标图像是严重抖动和模糊的。研究几种大气相关参数对图像退化的影响，总结了影响图像退化的主要的大气湍流相关参数，对退化图像的特征进行了分析。采用包含湍流内外尺度影响的波结构函数、折射率谱以及成像系统退化函数的改进的Kolmogorov 谱湍流退化模型，该模型引入更完整的先验约束条件，更接近于大气湍流的物理特性。通过该退化模型对大气湍流相关参数进行仿真研究，对图像退化进行理论描述，总结了对图像退化影响的主要的大气相关参数。对进行湍流相关参数的测量和湍流退化图像校正的复原算法的研究具有重要意义。实验结果表明大气相干长度和格林伍德频率是影响图像退化主要的大气湍流相关参数。关键词：大气湍流；图像退化；大气相干长度；格林伍德频率 中图分类号：TP391文献标识码：A 文章编号：1672-9870（2018）04-0095-05 Research On Influence of Atmospheric Turbulence Parameters on Image Degradation ZOU Hao ，LI Qingyao ，ZHAO Qun ，WANG Jianying ，LIU Zhichao ，YANG Jinghua （School of Optoelectronic Engineering ，Changchun University of Science and Technology ，Changchun 130022） Abstract ：When observing distant targets ，atmospheric turbulence is the main factor affecting the imaging quality ，mak-ing the observed target images are severely shaking and fuzzy.In this paper ，the effects of several atmospheric parame-ters on image degradation are studied.The main parameters of atmospheric turbulence affecting image degradation are summarized and the characteristics of the turbulent image are analyzed.The newmodel is derived from the wave struc-ture function and refractive index profiles considering turbulence internal and external scale and thin lens imaging degra-dation https://www.doczj.com/doc/7c13619189.html,pared with the model derived from Kolmogorov spectrum ，more complete transcendent constraints is introduced in the new model ，and the model is more similar to the physical characteristics of atmospheric turbulence.The degradation model is used to simulate the atmospheric turbulence related parameters ，the image degradation is theo-retically described ，and the main atmospheric parameters of image degradation are summarized.It is of great significance for the study of the recuperation algorithm of further turbulence correlation parameters and the image correction of turbu-lence degradation.The results of the experiment show that the atmospheric coherent length and greenwood frequency are the main parameters of atmospheric turbulence affecting image degradation. Key words ：atmospheric turbulence ；image degradation ；atmosphere coherent length ；Greenwood frequency 图像质量的下降，会造成有价值信息的丢失。 在遥感、天文观测、交通监控等一些情况下所获得的 退化图像，如果信息丢失就会造成巨大的损失，所以 有效复原退化图像是至关重要的。其中目标通过大 气湍流成像必然会受到大气湍流的影响。在成像过 程中，大气湍流随机地干扰图像成像，使成像焦平面产生像点强度分布扩散、峰值降低、图像模糊和位置偏移等气动光学效应，给目标识别带来了很大的困难。大气湍流退化图像的复原是一个世界性难题，它的研究富有挑战性。近50年来，人们对湍流的认识越来越深入，最突出的是发现了湍流是多尺度有结构的不规则运动［1，2］。这为大气湍流的仿真研究

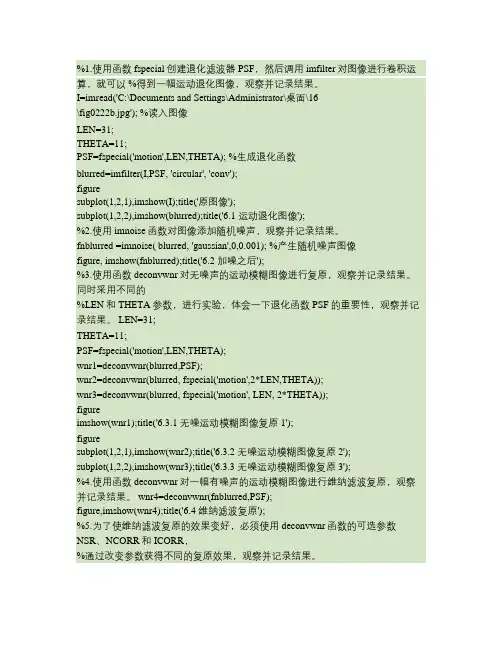

%1.使用函数fspecial创建退化滤波器PSF，然后调用imfilter对图像进行卷积运算，就可以 %得到一幅运动退化图像，观察并记录结果。 I=imread('C:\Documents and Settings\Administrator\桌面\16 \fig0222b.jpg'); %读入图像 LEN=31; THETA=11; PSF=fspecial('motion',LEN,THETA); %生成退化函数 blurred=imfilter(I,PSF, 'circular', 'conv'); figure subplot(1,2,1),imshow(I);title('原图像'); subplot(1,2,2),imshow(blurred);title('6.1 运动退化图像'); %2.使用imnoise函数对图像添加随机噪声，观察并记录结果。 fnblurred =imnoise( blurred, 'gaussian',0,0.001); %产生随机噪声图像 figure, imshow(fnblurred);title('6.2 加噪之后'); %3.使用函数deconvwnr对无噪声的运动模糊图像进行复原，观察并记录结果。同时采用不同的 %LEN和THETA参数，进行实验，体会一下退化函数PSF的重要性，观察并记录结果。 LEN=31; THETA=11; PSF=fspecial('motion',LEN,THETA); wnr1=deconvwnr(blurred,PSF); wnr2=deconvwnr(blurred, fspecial('motion',2*LEN,THETA)); wnr3=deconvwnr(blurred, fspecial('motion', LEN, 2*THETA)); figure imshow(wnr1);title('6.3.1 无噪运动模糊图像复原1'); figure subplot(1,2,1),imshow(wnr2);title('6.3.2 无噪运动模糊图像复原2'); subplot(1,2,2),imshow(wnr3);title('6.3.3 无噪运动模糊图像复原3'); %4.使用函数deconvwnr对一幅有噪声的运动模糊图像进行维纳滤波复原，观察并记录结果。 wnr4=deconvwnr(fnblurred,PSF); figure,imshow(wnr4);title('6.4 维纳滤波复原'); %5.为了使维纳滤波复原的效果变好，必须使用deconvwnr函数的可选参数NSR、NCORR和ICORR， %通过改变参数获得不同的复原效果，观察并记录结果。
