新手如何绘制网络计划图
导语：
网络计划图分双代号网络计划和单代号网络计划。双代号网络计划一般以箭线及其两端节点的编号表示工作的网络图，单代号网络计划图以节点及其编号表示工作。在建筑工程中，主要以双代号网络计划图为主。本文为新手们极力推荐一款很容易上手的网络计划图绘制软件。
免费获取网络拓扑图软件：https://www.doczj.com/doc/7c12889839.html,/network/
什么软件绘制网络计划图比较适合新手？
亿图网络图绘制作软件是由亿图软件公司推出的一款专门用来绘制电脑网络计划图的软件。软件功能强大，容易上手，几乎包含所有网络图的绘制，例如基本网络图、双代号网络图、单代号网络图、Cisco网络图、机架图、网络通信图、3D网络图、AWS图等等，可以完美替代Visio。软件采用拖拽的绘图方式，界面简单明了，操作方便，用户即看机即会，无需花费多少时间学习。
软件不仅提供各种专业图库，还提供海量模板，这点是其他软件无法比拟的。强大的定制功能使得用户不仅可以自定义图形的填充和线条颜色，也可以自行绘制图库里的形状。一键导出到PDF，Word, Visio, Png 等17种文件格式，无障碍与他人分享。新版本不仅实现了跨平台，而且还支持云存储，使得团队协作更加容易。亿图网络图绘制软件是您绘制单代号网络图的不二选择。
双代号网络图的三要素：
1、工作：即箭线。是用来表示一项工作需要消耗的人力、物力以及时间的具体活动过程。也称之为工序或者作业。
2、节点：网络图中，箭线出发点和交汇处会使用圆圈，来表示该圆圈前面一项或者多项工作的结束以及允许后面一项或者多项工作的开始的时间，即为节点。
3、线路：在网络图中，从起点节点开始，沿箭头方向连续通过一系列箭线与节点，最后到达终点节点的通路称为线路。
双代号网络图的绘制规则：
1、不能出现从一个节点出发，又顺着箭头方向又回到原出发点的循环回路。
2、不能有两个或者两个以上的箭线从同一节点出发又同时指向同一节点。
3、网络图中的箭线(包括虚箭线，以下同)应保持自左向右的方向，不应出现箭头指向左方的水平箭线和箭头偏向左方的斜向箭线。
4、网络图中的节点编号应该自左向右，由小到大，确保工作的起点节点的编号小于工作终点节点的编号，而且不能出现重复编号的节点，但是可以是非连续的编号。
5、网络图中不能出现双向箭头和无箭头的连线。
6、网络图中不允许出现没有箭尾节点的箭线和没有箭头节点的箭线。
7、禁止在箭线上引入或者引出其他箭线，除非网络图的起点节点有多条箭线引出(外向箭头)或者重点节点有多条箭线引入(内向箭线)，此时为了让图形更简洁，则可以使用母线法绘图。
8、绘制网络图时，宜避免箭线交叉。但是当交叉不可避免时，也可以采用过桥法或指向法进行处理。
9、一个网络图中只能有一个起点节点和终点节点。
10、同一项工作不能在一个网络图中重复表达。
单代号网络图三要素：
1、节点：表示的是工作，一个节点则表示一个工作。一般用圆圈或者矩形表示。在单代号网络图中节点必须进行编号，且标注在节点内，编号可以间断，但是与双代号网络图一样绝不可以重复。
2、箭线：表示的是工序之间的逻辑关系。箭线一般用水平直线、折线或者斜线来表示，水平投影时的方向应自左向右，表示的是工作进行的方向。
3、线路：在单代号网络途中，每条线路都应该用其该线路上的节点编号，依照从小到大的顺序进行表述。

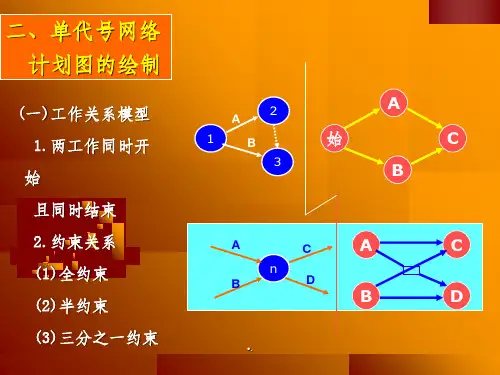

单代号网络图的几种表示方法：
单代号网络图绘制规则：
1、绘图中禁止出现循环回路。
2、每个节点表示一项工作，所以各节点的代号不能重复。
3、绘图中禁止出现双向箭头或者无箭头的连线。
4、使用数字表示工作的名称时，应由小至大按活动先后顺序进行编号。
5、绘图中禁止出现没有箭尾节点的箭线和没有箭头节点的箭线。
6、绘图中，箭线不宜交叉，但是当交叉不可避免时，也可以采用过桥法或指向法进行绘制。
7、在单代号网络途中，只有一个起点节点和一个终点节点。如果在网络图中有多项起点节点或多项终点节点，则应该在网络图的两端分别设置一项虚工作，作为该网络图的起点节点和终点节点。
8、除了起点节点和终点节点以外，其他所有的节点都应该有指向箭线和背向箭线。
9、在绘制网络图时，单代号和双代号的画法不能混用。
