PC-802型溶解氧电极说明书
溶解氧传感器适用范围：
PC-802型溶解氧传感器具有较高的稳定性和可靠性，可在恶劣环境中使用，维护量也较小，适用于城市污水处理、工业废水处理、水产养殖和环境监测等领域的溶解氧连续测定。以下为PC-802型溶解氧的技术指标。
电极外型
（1）将电极置于垂直位置，拧下电极保护套(见图左)。
（2）拧下电极膜头部件(电极膜头部件盖见图中))。
（3）用蒸馏水冲洗电极内芯并用棉纸擦干,电极使用一段时间后，如发现电极内芯银环发黑，可用1000目以上的细砂纸擦亮(见图右)。
（4）将电解液倒入新的膜头部件中(约三分之二体积)，小心地将膜头部件旋入电极内芯，旋进时采用”进二退一”的方法逐步使薄膜逐渐贴紧黄金电极表面。拧电极膜头部件时请注意：应该慢慢地旋紧，避免膜头部件内多余的电解液无法及时排出而使金电极表面的膜鼓起甚至把膜撑破;也可能影响传感器响应时间及零氧值.
（5）每次换膜或换电解液后，电极需重新极化和校准。
（6）电极极化：电极连接到仪器上后，连续通电2小时以上，即为极化，电极极化后才能进行标定。
2．溶解氧电极的接线
具体接线见下表
3．电极维护
仪器测量值的正确与否，和测量电极有极大的关系，因此，在整个测量系统中，测量电极的维护是个重点。
（1）如发现整个测量系统响应时间长、膜破裂、无氧介质中电流增大等等，就需要进行更换膜、更换电解液的维护工作。更换膜、电解液的维护工作每六个月进行一次，氧电极更换膜、电解液的操作方法见图1。每次换膜或换电解液后，电极需重新极化和校准。
（2）金阴极的处理
氧电极使用一段时间后，金阴极表面如出现少量褐色，须取下膜架，蒸馏水清洗擦干后用005号以上金相砂纸轻轻磨擦黄金表面，进行抛光处理。抛光后，用蒸馏水冲洗干净安装膜架。
（3）电极膜表面清洗：抗污染特氟隆膜如被沾污，可用纱布沾少量稀洗涤剂轻轻檫洗，或安装喷水流清洗装置,自动定时对溶解氧测量电极膜表面进行清洗。
Clark溶解氧传感器（极谱式） 原理 内部结构：传感器外表看去是由一个被选择性薄膜封闭的充满着电解液的腔室。里面是由金质的阴极和银质的阳极，在两电极中间充斥着氯化钾电解液。测量时电极间被施加0.8V电压，这时进入腔室内的氧气在阴极上被电离，在此过程中释放出电子。（反应过程为：阳极Ag+Cl-→AgCl+e-阴极O2+2H2O+4e→4OH-）这些电子在电解液中形成电流，而透过膜的氧量与水中溶解氧的量成正比，此时探头检测电流的强度。根据法拉第定律：流过电极的电流和氧分压成正比，在温度不变的情况下电流和氧浓度之间呈线性关系。同时热敏电阻检测溶液温度对盐浓度进行温度补偿。 注意：整个过程中电解质参与反应，因此需要隔段时间更换电解液。例如，当测量误差较大时就意味着您是时候更换电解液了。 光学溶解氧传感器 光学溶解氧传感器由一个蓝色光源，一个感应面和红光接收器组成。感应面是一种稳定的活性氧化合物，能够使氧稳定渗透的聚合物构成，通常选用的材料是聚硅酮。 原理：简单的说就是利用了荧光猝灭法。氧气在这里被当做了猝灭剂。蓝色光从光源照射到感应面上，感应面吸收能量产生红色的荧光。此时附着在感应面上的
氧发挥猝灭剂的作用——降低发射光强度，使得发射光强度与水中氧浓度呈反比关系。即水中氧含量越大发射光强度越低。随后发射光被接收器接收到，经计算转化为水中含氧量。同时热敏电阻检测溶液温度对盐浓度进行温度补偿。 电导率 原理：采用四电极法测量。两对石墨电极上，每对均加载恒定的电压。通过测量电极间流过电流的强度来计算溶液的电导率。若溶液的导电性改变，电极间流通的电流亦会随之改变 pH 原理：实际上也是一种离子选择性电极——pH玻璃电极属于非晶体膜电极。主要部分是一个玻璃泡，泡的下半部是由SiO2（72.2%，摩尔分数）基体中加入Na2O （21.4%）和少量CaO（6.4%）经烧结而成玻璃薄膜，膜厚约30～100μm ，泡内装有pH一定的0.1mol/L的HCl缓冲溶液作为内参比溶液，其中插入一支Ag-AgCl电极（或甘汞电极）作为内参比电极。 pH电极在使用前必须在水中浸泡一定时间。浸泡时，由于硅酸盐盐结构中的SiO32-离子与H+的键合力远大于与Na+的键合力（约为1014倍），玻璃表面形成一
上海应用技术大学 实验报告 课程名称无机化学综合实验（水环境指标综合分析） 实验项目溶解氧的测定 班级（课程序号）组别 同组者实验日期指导教师成绩 一、实验目的 1.了解溶解氧仪的构造和工作原理 2.掌握溶解氧仪的使用方法和注意事项 二、实验原理 溶解氧是指水中溶解的分子态的氧，简称DO。水中溶解氧的多少是衡量水体自净能力的一个指标。水中的溶解氧的含量与空气中氧的分压、水的温度都有密切关系。溶解氧测定仪的工作原理是氧透过隔膜被工作电极还原，产生与氧浓度成正比的扩散电流，通过测量此电流，得到水中溶解氧的浓度。 溶解氧通常有两个来源:一个来源是水中溶解氧未饱和时，大气中的氧气向水体渗入;另一个来源是水中植物通过光合作用释放出的氧。因此水中的溶解氧会由于空气里氧气的溶入及绿色水生植物的光合作用而得到不断补充。但当水体受到有机物污染，耗氧严重，溶解氧得不到及时补充，水体中的厌氧菌就会很快繁殖，有机物因腐败而使水体变黑、发臭。 溶解氧值是研究水自净能力的一种依据。水里的溶解氧被消耗，要恢复到初始状态，所需时间短, .说明该水体的自净能力强，或者说水体污染不严重。否则说明水体污染严重，自净能力弱,甚至失去自净能力。
溶解氧仪的隔膜电极分为极谱式和原电池式两种类型。 本实验应用的溶解氧传感器采用极谱型复膜氧电极，极谱式隔膜电极以银-氯化银作为对电极，电极内部电解液为氯化钾，电极外部为厚度25-50u m的聚乙烯和聚四氟乙烯薄膜，薄膜挡住了电极内外液体交流，使水中溶解氧渗入电极内部，两电极间的电压控制在0.5-0.8V,通过外部电路测得扩散电流可知溶解氧浓度。 溶解氧仪的测定原理 常见的溶氧仪多采用隔膜电极作换能器，将溶氧浓度(实际上是氧分压)转换成电信号，再经放大、调整(包括盐度、温度补偿)，由模数转换显示。 溶氧仪实用的膜电极有两种类型:极谱型(Polarography)和原电池型(Galvanic Cell)。极谱型(Polarography):电极中，由黄金(Au)环或铂(Pt)金环作阴极;银-氯化银(或汞-氯化亚汞)作阳极。电解液为氯化钾溶液。阴极外表面覆盖一层透氧薄膜。薄膜可采用聚四氟乙烯、聚氯乙烯、聚乙烯、硅橡胶等透气材料。阴阳两电极之间外加0.5~1.5伏的 极化电压。有的极化电压为0.7伏。当溶解氧透过薄膜到达黄金阴极表面，在电极上发生如下反应。 阴极被还原:O2+2H2O+4e→4OHˉ 同时，阳极被氧化:4Clˉ+4Ag-4e→4AgCl 在正常情况下，上述还原-氧化反应产生的扩散电流i∞之值与溶氧浓度成正比。可用下式表示: i∞=nFA(Pm/L)Cs 式中:i∞-稳定状态的扩散电流 n-得失电子数 F-法拉第常数(96500 库仑) A-阴极表面积(平方厘米)

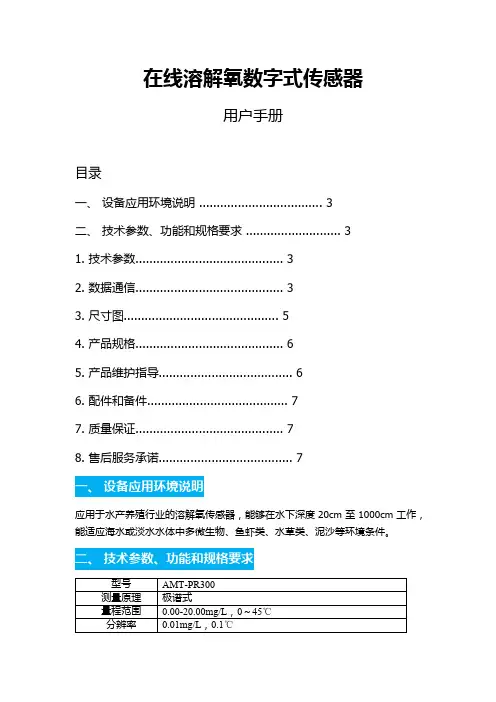

在线溶解氧数字式传感器 用户手册 目录 一、设备应用环境说明 (3) 二、技术参数、功能和规格要求 (3) 1. 技术参数 (3) 2. 数据通信 (3) 3. 尺寸图 (5) 4. 产品规格 (6) 5. 产品维护指导 (6) 6. 配件和备件 (7) 7. 质量保证 (7) 8. 售后服务承诺 (7) 一、设备应用环境说明 应用于水产养殖行业的溶解氧传感器，能够在水下深度 20cm 至 1000cm 工作，能适应海水或淡水水体中多微生物、鱼虾类、水草类、泥沙等环境条件。 二、技术参数、功能和规格要求
2、通信协议 2.1Modbus 通信默认的数据格式为：9600、n、8、1（波特率 9600bps，1 个起始位，8 个数据位，无校验，1 个停止位）。 波特率等参数可以定制。 2.2信息帧格式 a) 读数据指令帧： b) 读数据应答帧：
2.3 寄存器地址 注意：
a) 寄存器地址为根据 Modbus 协议定义的带寄存器类型的寄存器起始地址（括号中的 16进制表示的实际的寄存器起始地址）。 b) 更改传感器地址时，返回指令中的传感器地址为更改后的地址。 c) 读取数据时返回测量值的数据定义： 数据类型默认为：双字节整型，高字节在前；其他如浮点数类型可选。 2.4 命令示例 a) 设置设备 ID 地址 作用：设置电极的 Modbus 设备地址； 将设备地址 06 改为 01，范例如下 请求帧：06 06 20 02 00 01 E3 BD 应答帧：01 06 20 02 00 01 E2 0A b) 开始测量指令 作用：获取测量探头的溶解氧值和温度；温度的单位为摄氏度，溶解氧的值为mg/l 请求帧：06 03 00 00 00 04 45 BE 应答帧：06 03 08 01 02 00 02 00 B0 00 01 14 B4 读数示例： 如：溶解氧值 01 02 表示十六进制读数溶解氧值，00 02 表示溶解氧数值带 2 位小数点； 温度值 00 B0 表示十六进制读数温度值，00 01 表示温度数值带 1 位小数点。 c) 校准指令 零点校准，作用：设定电极的溶解氧零点校准值； 请求帧：06 06 10 00 00 00 8C BD
Ｑｕａｌｉｔｙｍａｄｅｂｙ ＩＳＯ ９００１ 技术资料 ＴＩ００２Ｃ／２８／ｚｈ／ｖ２．０ 在线溶解氧测量系统传感器ＯｘｙＭａｘＷＣＯＳ４１ 变送器ＬｉｑｕｉｓｙｓＭＣＯＭ２２３／２５３ ＯｘｙＭａｘＷＣＯＳ４１ 覆膜式电流测量法传感器 应用 特点和优点 水中溶解氧浓度的连续测量在许多场合起着重要的作用。?污水处理厂 活性污泥池中氧的测量和调节以便在生物降解过程中达到高效。?水文监测 测量河流、湖泊、海洋中Ｏ量，指示水的质量。?水处理富／腐蚀预防等）。?鱼塘 Ｏ测量和调节以便维持最佳的生态和生长条件。 ?维护费用低 ?高可靠性 ?长期稳定性高 ?标定简单（快速标定） ?传感器和过程监测及变送器对测量误差提供最优化的保护 ２Ｏ测量，如饮 用 水中检测状态（Ｏ丰?覆膜式传感器，Ｏ选择性强?简便的空气标定，无零点标定要求?传感器与电缆采用ＴＯＰ６８插装头连接，维护简单 ２２２ ２
尺寸和操作原理 传感器监 测 介质中的氧以溶解气体的形式产生，通过流体传送至覆膜，基于所用的材质和生产过程，只有溶解气体能渗透覆膜，同样地，溶解盐和离子被保留下来，这就是为何当传感器覆膜被覆盖时，介质的电导率不影响测量信号。 通过覆膜传播的氧分子在金阴极上还 原成氢氧根离子（ＯＨ），在阳极上，银被氧化成银离子（Ａｇ，形成一层溴化银），金阴极释放离子，阳极接收离子形成电流，在正常条件下，电流与介质中氧浓度成正比。 电流在测量装置中被转换，在ＬＣＤ上显示溶解氧浓度（ｍｇ／ｌ），氧的饱和指数以％ＳＡＴ表示或以ｈＰａ表示氧压力。 － ＋特殊的技术特点 测量系统 ?沉入式支架ＤｉｐＦｉｔＷＣＹＡ６１１悬挂式支架ＣＹＨ１０１－Ａ流通式支架ＣＯＡ２５０ 伸缩式支架ＰｒｏｂＦｉｔＷＣＯＡ４６１?相应的安装附件在极端操作条件下推荐：?自动喷雾清洗系统Ｃｈｅｍｏｃｌｅａｎ 与变送器组成一个特殊的传感器检测系统（ＳＣＳ），自动检测传感器故障，并立即产生报警信息： ?电缆折断或短路?测量值太高或太低 ?传感器钝化，如不管介质中氧含量如何变，测量值无变化或仅有非常迟缓的变化 ?报警信息与变送器有关?无需零点标定 ?采用变送器精确自动标定?测量范围下限０．０５ｍｇ／ｌＯ（２０）?大象皮肤般坚固的覆膜 ２℃?传感器与电缆采用ＴＯＰ６８插装头连接 ?最小流量仅为０．００５ｍ／ｓ ?现成的可更换的覆膜和电解液，易于更换 ?最大允许过压１０ｂａｒ ?采用高质量材料，使用时间长 完整的测量系统包括： ?溶解氧传感器ＯｘｙＭａｘＷＣＯＳ４１变送器 ＬｉｑｕｉｓｙｓＭＣＯＭ２２３／２５３－ＤＸ／ＤＳ ＣＯＳ４１
水中溶氧检测 摘要：本文综述了水体溶解氧的各种检测方法及原理，诸如碘量法、电流测定法（Clark 溶氧电极）、电导测定法、荧光淬灭法等，比较各种方法的优缺点，对荧光淬灭法的应用前景进行了初步探讨。 关键词：溶解氧、荧光淬灭、环境监测 引言随着当今世界工业、农业的迅猛发展，大量的工业废水、农田排水向江河湖海排放，同时，我国城市生活污水大约有80%未经处理直接排放，小城镇及广大农村生活污水大多处于无序排放状态[1]，使得许多地方的水质日益恶化，水污染和水资源短缺日益严重，所以迫切需要对污水进行及时监控和有效处理。其中，水中溶解氧含量是进行水质监测时的一项重要指标。 溶解氧（Dissolved Oxygen）是指溶解于水中分子状态的氧，即水中的O2，用DO表示。溶解氧是水生生物生存不可缺少的条件。溶解氧的一个来源是水中溶解氧未饱和时，大气中的氧气向水体渗入；另一个来源是水中植物通过光合作用释放出的氧。溶解氧随着温度、气压、盐分的变化而变化，一般说来，温度越高，溶解的盐分越大，水中的溶解氧越低；气压越高，水中的溶解氧越高。溶解氧除了被通常水中硫化物、亚硝酸根、亚铁离子等还原性物质所消耗外，也被水中微生物的呼吸作用以及水中有机物质被好氧微生物的氧化分解所消耗。所以说溶解氧是水体的资本，是水体自净能力的表示。天然水中溶解氧近于饱和值（9ppm），藻类繁殖旺盛时，溶解氧含量下降。水体受有机物及还原性物质污染可使溶解氧降低，对于水产养殖业来说，水体溶解氧对水中生物如鱼类的生存有着至关重要的影响，当溶解氧低于4mg/L时，就会引起鱼类窒息死亡，对于人类来说，健康的饮用水中溶解氧含量不得小于6mg/L。当溶解氧（DO）消耗速率大于氧气向水体中溶入的速率时，溶解氧的含量可趋近于0，此时厌氧菌得以繁殖，使水体恶化，所以溶解氧大小能够反映出水体受到的污染，特别是有机物污染的程度，它是水体污染程度的重要指标，也是衡量水质的综合指标[2]。因此，水体溶解氧含量的测量，对于环境监测以及水产养殖业的发展都具有重要意义。 1．水体溶解氧的各种检测方法及原理 1.1 碘量法（GB7489-87）（Iodometric）碘量法（等效于国际标准ISO 5813-1983）是测定水中溶解氧的基准方法，使用化学检测方法,测量准确度高，是最早用于检测溶解氧的方法。其原理是在水样中加入硫酸锰和碱性碘化钾，生成氢氧化锰沉淀。此时氢氧化锰性质极不稳定，迅速与水中溶解氧化合生成锰酸锰：4MnSO4+8NaOH = 4Mn(OH)2↓+4Na2SO4 (1) 2Mn(OH)2＋O2 = 2H2MnO3↓ (2) 2H2MnO3+2Mn(OH)3 = 2MnMnO3↓+4H2O (3) 加入浓硫酸使已化合的溶解氧（以MnMnO3的形式存在）与溶液中所加入的碘化钾发生反应而析出碘：4KI+2H2SO4 = 4HI+2K2SO4 (4) 2MnMnO3+4H2SO4+HI = 4MnSO4+2I2+6H2O (5) 再以淀粉作指示剂，用硫代硫酸钠滴定释放出的碘，来计算溶解氧的含量[3]，化学方程式为：2Na2S2O3+I2 = Na2S4O6+4NaI (6) 设V为Na2S2O3溶液的用量（mL）,M为Na2S2O3的浓度（mol/L）,a为滴定时所取水样体积（mL），DO可按下式计算[2]：DO（mol/L）＝ (7) 在没有干扰的情况下，此方法适用于各种溶解氧浓度大于0.2mg/L和小于氧的饱和度两倍（约20mg/L）的水样。当水中可能含有亚硝酸盐、铁离子、游离氯时，可能会对测定产生干扰，此时应采用碘量法的修正法。具体作法是在加硫酸锰和碱性碘化钾溶液固定水样的时候，加入NaN3溶液，或配成碱性碘化钾-叠氮化钠溶液加于水样中，Fe3+较高时，
溶解氧及其浓度测量 一，溶解氧的概述 溶氧（DO)是溶解氧（Dissolved Oxygen）的简称，是表征水溶液中氧的浓度的参数，是溶解在水中的分子太氧气。 溶解氧的单位为mg/L,用每升水里氧气的毫克数表示。水中溶解氧的多少是表征水体自净能力的一个指标。溶解氧高有利于对水体中各类污染物的降解，从而使水体较快得以净化；反之，溶解氧低，水体中污染物降解较缓慢。 二，影响溶解氧的因素 水中溶解氧含量受到两种作用的影响：一种是使DO下降的耗氧作用，包括好氧有机物降解的耗氧，生物呼吸耗氧；另一种是使DO增加的复氧作用，主要有空气中氧的溶解，水生植物的光合作用等。这两种作用的相互消长，使水中溶解氧含量呈现出时空变化。 在自然条件下，水在流动时，复氧过程比较迅速，较易补充水中氧的消耗，使水体中溶解氧保持一定的水平，反之，在静水条件下，复氧过程缓慢，水中含氧得不到及时补充，处于嫌气状态。 当工业废水和生活污水携带大量有机物质进入水体时，水体脱氧严重，这时即使在流动的河水中，由于复氧过程弥补不了这样大幅度的脱氧，也会出现溶解氧迅速下降，造成鱼类和需氧生物死亡及水质恶化。 水体受有机物及还原物质污染,可使溶解氧降低。天然水体中DO的含量，除与水体中的生物数量和有机物的数量有关外，还与水温和水层有关。在正常情况下地表水中溶解氧量为5-10mg/L，在有风浪时，海水中溶解氧可达14 mg/L，在水藻繁生的水体中，由于光合作用使放氧量增加，也可能使水中的氧达到过饱和状态，地下水中一般溶解氧较少，深层水中甚至完全无氧。 水中溶解氧的含量与水温，氧分压，盐度，水深深度，水生生物的活动和耗氧有机物浓度等因素有关。 水温：在氧气分压，含盐量一定时，溶解氧的饱和含量随着水温的升高而降低。低温下溶解氧的饱和含量随温度的变化更加显著。 含盐量：在水温，氧分压一定时，水的含盐量越高，水中溶解氧的饱和含量越小海水的含盐量比淡水的含盐量高的多，在相同条件下，溶解氧在海水中的饱和含量比在淡水中要低得多。天然淡水水体内含盐量的变化幅度很小，所以含盐
溶氧测控仪设计说明 一、用途 该设备用于水产养殖业，控制鱼塘增氧机的启动和停止。 二、性能指标 1、显示方式：数码管LED显示 2、量程范围：溶氧0~20mg温度：0~40℃ 3、工作环境：0~45℃，相对湿度小于100RH 4、工作电源：220V 5、温度补偿：0~40℃ 6、输出接点：2路，接点容量：10A/AC250V
三、溶解氧传感器技术指标 测量原理：酸性电解质原电池 稳定性：≤2% 重复性：≤2% 响应时间：≤30S 温度补偿：0～40℃ 残余电压：≤5m V 输出阻抗：14MΩ 外形：ф2×15cm,或定制 使用寿命：2年 测量范围：0～20mg 输出信号：0~100mv 传感器接线方法：1、蓝色线信号输出正，黑色线信号输出负，棕色线和黄色线是温度电阻 2、航空插头的1脚信号输出正，2脚信号输出负，3脚和4脚是温度电阻 3、温度传感器的型号为：BW1745 配置零氧水：用随货配带的除氧剂，按每升1克的比例配置。用户在实际操作时，用水杯倒入200毫升水，加入所配带的除氧剂的五分之一即可，搅动使试剂融化即可。（零点校正）传感器的维护：传感器不使用要放到清水里浸泡着，以防传感器液仓电解液干涸。
四、硬件及软件设计 1、采集一路溶氧传感器的信号输入0~20mg对应0~100mV，和一路0～40℃温度补偿。 两路信号经CD4051切换后，再经过LM331进行V/F转换为0~5KHZ的频率信号 送给SM8952A的T0计数器。 2、两路继电器输出 3、数码管LCD显示，由SM8952直接控制 4、四个按键 5、无通讯 6、采用外部看门狗 7、溶氧参数要求可以设置定值，一个上限，一个下限，可修改。达到下限启动增氧机， 达到上限停止增氧机。 8、溶氧信号采用两点校准：零点校准和满点校准 9、如信号输入端的信号悬空、断线、或异常（即不在0~100mV的范围之内）时，应 启动出口。
PC-802型溶解氧电极说明书 溶解氧传感器适用范围： PC-802型溶解氧传感器具有较高的稳定性和可靠性，可在恶劣环境中使用，维护量也较小，适用于城市污水处理、工业废水处理、水产养殖和环境监测等领域的溶解氧连续测定。以下为PC-802型溶解氧的技术指标。 电极外型
（1）将电极置于垂直位置，拧下电极保护套(见图左)。 （2）拧下电极膜头部件(电极膜头部件盖见图中))。 （3）用蒸馏水冲洗电极内芯并用棉纸擦干,电极使用一段时间后，如发现电极内芯银环发黑，可用1000目以上的细砂纸擦亮(见图右)。 （4）将电解液倒入新的膜头部件中(约三分之二体积)，小心地将膜头部件旋入电极内芯，旋进时采用”进二退一”的方法逐步使薄膜逐渐贴紧黄金电极表面。拧电极膜头部件时请注意：应该慢慢地旋紧，避免膜头部件内多余的电解液无法及时排出而使金电极表面的膜鼓起甚至把膜撑破;也可能影响传感器响应时间及零氧值. （5）每次换膜或换电解液后，电极需重新极化和校准。 （6）电极极化：电极连接到仪器上后，连续通电2小时以上，即为极化，电极极化后才能进行标定。 2．溶解氧电极的接线 具体接线见下表 3．电极维护 仪器测量值的正确与否，和测量电极有极大的关系，因此，在整个测量系统中，测量电极的维护是个重点。 （1）如发现整个测量系统响应时间长、膜破裂、无氧介质中电流增大等等，就需要进行更换膜、更换电解液的维护工作。更换膜、电解液的维护工作每六个月进行一次，氧电极更换膜、电解液的操作方法见图1。每次换膜或换电解液后，电极需重新极化和校准。 （2）金阴极的处理 氧电极使用一段时间后，金阴极表面如出现少量褐色，须取下膜架，蒸馏水清洗擦干后用005号以上金相砂纸轻轻磨擦黄金表面，进行抛光处理。抛光后，用蒸馏水冲洗干净安装膜架。 （3）电极膜表面清洗：抗污染特氟隆膜如被沾污，可用纱布沾少量稀洗涤剂轻轻檫洗，或安装喷水流清洗装置,自动定时对溶解氧测量电极膜表面进行清洗。
Product Express I精品推介 和溶解氧传感器均可连接。因此，用户可以充分利用Memosens数字式技术的众多优点，包括100%可靠数据传输、真正的即插即用预标定传感器。 CM82是回路供电的两线制设备，可以直接连接用作电源的可编程逻辑控制器（PLC）,无需使用供电电缆。传感器直接插入安装在变送器中，无需使用传感器连接电缆。因此，对测量点的安装空间要求最低，布线工作量最小。 进行CM82测量点设置时，所有设定值均保存在设备中。更换传感器时，始终能够现场获取变送器和测量点设置。无需重新进行参数设置。此外，CM82读取存储在Memosens数字式传感器头中的传感器数据和标定数据。因此，仅需数秒即可完成传感器自检，且更换传感器后可立即投用。 艾迈斯半导体推出一款用于持续监控心血管健康状况的光学传感器AS7026,可对血压进行医疗级精确测量。结合艾迈斯半导体的Viva V ita?配件设计，可为需要缩短产品上市时间的客户提供交钥匙解决方案，为iOS和Android?移动操作系统创建功能丰富的移动应用程序。 将AS7026嵌入健康监测腕带或智能手表等消费设备，可持续进行心率、心率变异性、血压和心电图（ECG）测量。AS7026先进的光学半导体技术与复杂的算法相结合，使得可穿戴设备的测量精度达到前所未有的水平，根据IEEE1708-2014行业标准，AS7026采用的血压测量算法精度经测试为医疗级（B级）。 该传感器的高精度心血管测量功能为智能手表等 消费和生活方式设备创造了新的发展潜力，使其能够 全天候提供有价值的健康监测数据，而这些数据通常 需要使用专用的医疗设备，且只有在医院或医生手术 室才能获得。 AS7026功耗低，且封装为一个6.2mm X2.8mm X1.0mm整体式光学模块，可通过电池供电设备进行 全天候救生式智能健康监控。这款小型传感器为健康 监测技术的创新应用（从耳机和助听器等入耳式设备 到马桶座圈）提供了广阔的空间。 AS7026釆用高性能光学叠加元件，可实现高灵敏 度、低噪声，以及高环境光抗干扰性，可穿戴设备和 移动设备包含的小型电池使得功耗大幅降低。此外， AS7026的新型光学叠加元件对von Luschan肤色深浅 分布图中的每一种肤色都能够实现卓越的信号质量。 AS7026的性能已在艾迈斯半导体开发的VivaVita 移动参考设计中得以验证。这是一款可立即投产的 5cm X5cm移动附件，具有传感器的全部功能，包括： ?心率测量 ?光电容积脉搏波测量 ?心电图 ?血压测量 ?迷走神经张力测量 VivaVita被用作医学血压算法FDA认证的参考平 台。AS7026中使用的算法预计将于2019年8月获得 FDA认证。 VivaVita配件设计可为需要缩短产品上市时间的 客户提供交钥匙解决方案，为iOS和Android?移动 操作系统创建功能丰富的移动应用程序。 I传感器世界2019.03? Vol.25NO.03Total 285

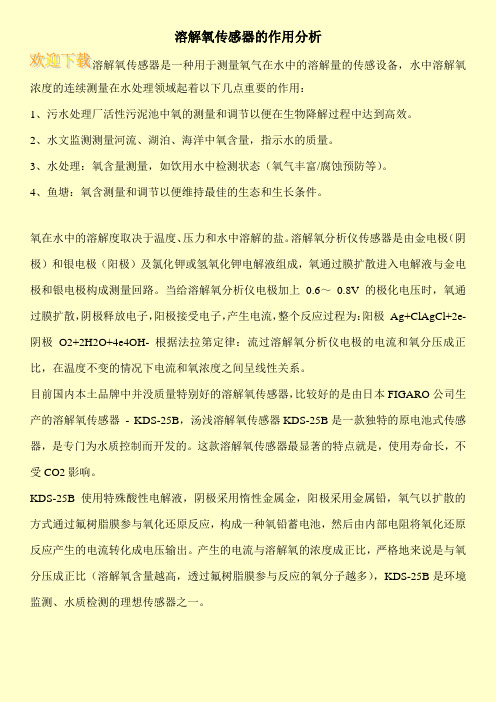

溶解氧传感器的作用分析 溶解氧传感器是一种用于测量氧气在水中的溶解量的传感设备，水中溶解氧浓度的连续测量在水处理领域起着以下几点重要的作用： 1、污水处理厂活性污泥池中氧的测量和调节以便在生物降解过程中达到高效。 2、水文监测测量河流、湖泊、海洋中氧含量，指示水的质量。 3、水处理：氧含量测量，如饮用水中检测状态（氧气丰富/腐蚀预防等）。 4、鱼塘：氧含测量和调节以便维持最佳的生态和生长条件。 氧在水中的溶解度取决于温度、压力和水中溶解的盐。溶解氧分析仪传感器是由金电极（阴极）和银电极（阳极）及氯化钾或氢氧化钾电解液组成，氧通过膜扩散进入电解液与金电极和银电极构成测量回路。当给溶解氧分析仪电极加上0.6～0.8V 的极化电压时，氧通过膜扩散，阴极释放电子，阳极接受电子，产生电流，整个反应过程为：阳极Ag+ClAgCl+2e- 阴极O2+2H2O+4e4OH- 根据法拉第定律：流过溶解氧分析仪电极的电流和氧分压成正比，在温度不变的情况下电流和氧浓度之间呈线性关系。 目前国内本土品牌中并没质量特别好的溶解氧传感器，比较好的是由日本FIGARO公司生产的溶解氧传感器- KDS-25B，汤浅溶解氧传感器KDS-25B是一款独特的原电池式传感器，是专门为水质控制而开发的。这款溶解氧传感器最显著的特点就是，使用寿命长，不受CO2影响。 KDS-25B 使用特殊酸性电解液，阴极采用惰性金属金，阳极采用金属铅，氧气以扩散的方式通过氟树脂膜参与氧化还原反应，构成一种氧铅蓄电池，然后由内部电阻将氧化还原反应产生的电流转化成电压输出。产生的电流与溶解氧的浓度成正比，严格地来说是与氧分压成正比（溶解氧含量越高，透过氟树脂膜参与反应的氧分子越多），KDS-25B是环境监测、水质检测的理想传感器之一。
(19)中华人民共和国国家知识产权局 (12)实用新型专利 (10)授权公告号 (45)授权公告日 (21)申请号 201920409782.2 (22)申请日 2019.03.28 (73)专利权人 江苏核电有限公司 地址 222000 江苏省连云港市连云区宿城 街道核电南路9000号 (72)发明人 常家强 刘翔 张建忠 赵东海 张宇 石岩 梁雨晨 洪远进 王振久 童庆平 毛陆峰 孙哲 何逵兴 张翔宇 温继胜 尚辉 (74)专利代理机构 核工业专利中心 11007 代理人 闫兆梅 (51)Int.Cl. G01N 33/18(2006.01) (ESM)同样的发明创造已同日申请发明专利 (54)实用新型名称 一种溶解氧传感器试验装置 (57)摘要 本实用新型属于核电站汽水系统溶解氧技 术领域，具体涉及一种溶解氧传感器试验装置包 括：仪表流通池、流量调节阀、流量计、表盘式正 负压力表、背压调节阀和取样管线接口；所述取 样管线接口一端通过软管与一回路取样系统进 行连接，所述取样管线接口另一端通过不锈钢管 由下至上依次连接流量调节阀、流量计和表盘式 正负压力表；所述流量计和表盘式正负压力表之 间还连接有仪表流通池；所述仪表流通池的一端 还连接有背压调节阀。本实用新型装置能够模拟 溶解氧传感器的各种测量条件，从而确定传感器 的最佳工作状态，同时在传感器出现故障时，能 够快速判断传感器的工作性能，确定故障根本原 因， 有效缩短缺陷处理时间。权利要求书1页 说明书2页 附图1页CN 209821181 U 2019.12.20 C N 209821181 U
权 利 要 求 书1/1页CN 209821181 U 1.一种溶解氧传感器试验装置，其特征在于，包括：仪表流通池(1)、流量调节阀(2)、流量计(3)、表盘式正负压力表(4)、背压调节阀(5)和取样管线接口(6)；所述取样管线接口(6)一端通过软管与一回路取样系统进行连接，所述取样管线接口(6)另一端通过不锈钢管由下至上依次连接流量调节阀(2)、流量计(3)和表盘式正负压力表(4)；所述流量计(3)和表盘式正负压力表(4)之间还连接有仪表流通池(1)；所述仪表流通池(1)的一端还连接有背压调节阀(5)。 2.如权利要求1所述的一种溶解氧传感器试验装置，其特征在于：所述取样管线接口(6)为宝塔口快装接头，取样管线接口(6)与一回路取样系统连接方式还包括卡套连接。 2
毕业设计 设计题目：传感器电路设计
目录 1. 引言 1 2. 溶解氧传感器简介 1 3.信号输入部分电路 4 3.1 电源滤波电路图 4 3.2 信号放大电路 5 3.2.1信号放大电路图 5 3.3 AD623放大器简介 6 3.3.1AD623放大器的特点 6 3.3.2AD623放大器的工作原理 6 4 单片机电路7 4.1 单片机电源电路图8 4.2 89LPC925芯片简介8 4.2.1 P89PLC925芯片主要功能8 4.2.2 P89PLC925的低功耗选择11 4.2.3 P89PLC925的极限参数11 4.2.4 P89PLC925芯片管脚图11 5.MiniICP下载线的电路连接13 6.PCB板的绘制13 7.程序流程14 8. 总结16 参考文献16
传感器电路设计 摘要：溶解氧数字化传感器是应用单片机控制的智能化传感器，它可以对液体中溶解氧 的含量进行准确的测量。本设计从总体上介绍了溶解氧数字化传感器的工作原理，着重介 绍了电路元器件的选取以及输入信号的放大和P89LPC925芯片的工作原理，利用P89LPC925 芯片实现对溶解氧浓度的准确测量。 关键词：溶解氧传感器；P89LPC925;AD623 The design of the dissolved oxygen sensor (College of Physics and Electronic Engineering, Electrical Engineering and Its Automation, Class2 Grade2003, 0323110235) Abstract:Dissolved oxygen digital sensor is a king of intelligent sensor which use single-chip computer to control, it could measure the oxygen dissolved in liquid accurately. This design introduces the work principle of dissolved oxygen digital sensor, it introduces the selection of the circuit components and amplification of input signals and the work principle of P89LPC925 chip, P89LPC925 chip using the dissolved oxygen concentration on the measurement accuracy. Key Words: dissolved oxygen sensor; P89LPC925; AD623 1 引言 氧是维持人类生命活动必不可少的物质，它与人类的生存息息相关。氧也是与化学、生化反应、物理现象最密切的一种化学元素，无论是在工业、农业、能源、交通、医疗、生态环境等各个方面都有重要作用。特别是在水产养殖中，水体溶解氧对水中生物如鱼类的生存有着至关重要的影响。缺溶氧（溶解氧低于4mg/L）时将导致水生物窒息死亡；低溶氧导致水生物生长缓慢,增重率低而饵料系数高，对疾病的抵抗能力发病率高,生物的生长受到限制；高溶氧时某些鱼类幼体可能会出现气泡病。因此溶解氧浓度的精确测量显得尤为重要。 2 溶解氧传感器简介 溶解氧是溶解在水中的分子态氧，该定义是可查资料[1]-[4] ，随着科技和经济的发 展，溶解氧测量已从水介质延伸到了非水液体介质，如丙酮、苯、氯苯、环乙烷、甲醇、正辛烷。分布方式有水平分布和垂直分布两种.溶解氧的一个来源是水中溶解氧未饱和时，大气中的氧气向水体渗入；另一个来源是水中植物通过光合作用释放出的氧。溶解氧随着温度、气压、盐分的变化而变化，一般说来，温度越高，溶解的盐分越大，水中的溶解氧越低；气压越高，水中的溶解氧越高。
YDC100溶解氧传感器(原电池) YDC100溶解氧传感器(原电池)一款工艺精良、性能稳定的探测水 溶液体系中溶解氧浓度的原电池式电化学传感器，可用于测量量 程范围内水溶液体系中溶解氧浓度的变化情况，通常被工业变送 器、便携式气体检测仪器、仪表作为信息采集单元，用于水产养 殖、化工、发酵等行业。 技术指标： 工作原理：原电池电化学原理 温度补偿：温度补偿电阻 测量范围：0～20.00mg/l 温度适用范围：0～50.00℃ 最小分度值：0.01mg/l 响应时间（T90）：≤30s 温度补偿（0～50.00℃）：自动温度补偿 温度补偿误差(0～50.00℃)：≤±3% 零点输出（零氧水溶液，25℃）：≤0.3mV 信号输出（饱和溶氧水溶液，25℃）：25±5mV 测量误差：≤±0.10mg/l 重复性误差：≤±0.10mg/l 输出阻抗：约20KΩ 其他指标： 探头外形尺寸：φ21×70mm 接口：4芯航空插头 连接线：四芯弹性体屏蔽护套线温度传感器与溶解氧传感器一体式封装设计 标配线：2米 重量：20g(探头部分) 壳体材料：ABS+PC 塑料合金 存储寿命：6个月 存储条件：室温条件 质保时间：发货开始半年内 注意事项： 传感器空气中长期放置，初次使用需要在水中稳定30分钟，以保障扩散到传感器内部电解质体系中过量的溶解氧消耗平衡，前端膜切勿用利器划伤，以免造成传感器损毁。
溶解氧传感器与电路连接接线图： YDC-100溶氧电极(原电池型) 接线方式 咖啡------------------------------DQ 18B20 信号线 黑色------------------------------VDD 溶氧输出正 蓝色------------------------------GND NTC负 18b20地 黄色------------------------------VDD 18B20 电源
