第1章绪论（无习题）
第2章平面体系的几何组成分析习题解答
习题是非判断题
(1) 若平面体系的实际自由度为零，则该体系一定为几何不变体系。( )
(2) 若平面体系的计算自由度W=0，则该体系一定为无多余约束的几何不变体系。( )
(3) 若平面体系的计算自由度W＜0，则该体系为有多余约束的几何不变体系。( )
(4) 由三个铰两两相连的三刚片组成几何不变体系且无多余约束。( )
(5) 习题(5) 图所示体系去掉二元体CEF后，剩余部分为简支刚架，所以原体系为无多余约束的几何不变体系。( )
习题 (5)图
(6) 习题(6)(a)图所示体系去掉二元体ABC后，成为习题(6) (b)图，故原体系是几何可变体系。( )
(7) 习题(6)(a)图所示体系去掉二元体EDF后，成为习题(6) (c)图，故原体系是几何可变体系。( )
(a)(b)(c)
习题 (6)图
【解】（1）正确。
W 是使体系成为几何不变的必要条件而非充分条件。
（2）错误。0
（3）错误。
（4）错误。只有当三个铰不共线时，该题的结论才是正确的。
（5）错误。CEF不是二元体。
（6）错误。ABC不是二元体。
（7）错误。EDF不是二元体。
习题填空
(1) 习题(1)图所示体系为_________体系。
习题(1)图
(2) 习题(2)图所示体系为__________体系。
习题 2-2(2)图
(3) 习题(3)图所示4个体系的多余约束数目分别为_______、________、__________、__________。
习题 (3)图
(4) 习题(4)图所示体系的多余约束个数为___________。
习题 (4)图
(5) 习题(5)图所示体系的多余约束个数为___________。
习题 (5)图
(6) 习题(6)图所示体系为_________体系，有_________个多余约束。
习题 (6)图
(7) 习题(7)图所示体系为_________体系，有_________个多余约束。
习题 (7)图
【解】（1）几何不变且无多余约束。左右两边L形杆及地面分别作为三个刚片。
（2）几何常变。中间三铰刚架与地面构成一个刚片，其与左边倒L形刚片之间只有两根链杆相联，缺少一个约束。
（3）0、1、2、3。最后一个封闭的圆环（或框）内部有3个多余约束。
（4）4。上层可看作二元体去掉，下层多余两个铰。
（5）3。下层（包括地面）几何不变，为一个刚片；与上层刚片之间用三个铰相联，多余3个约束。
（6）内部几何不变、0。将左上角水平杆、右上角铰接三角形和下部铰接三角形分别作为刚片，根据三刚片规则分析。
（7）内部几何不变、3。外围封闭的正方形框为有3个多余约束的刚片；内部铰接四边形可选一对平行的对边看作两个刚片；根据三刚片规则即可分析。
习题对习题图所示各体系进行几何组成分析。
(a)(b)
(c)(d)
(e)(f)
(h)
(g)(i)(j)
(k)
(l)
习题图
【解】（1）如习题解(a)图所示，刚片AB 与刚片I 由铰A 和支杆①相联组成几何不变的部分；再与刚片BC 由铰B 和支杆②相联，故原体系几何不变且无多余约束。
习题解(a)图
（2）刚片Ⅰ、Ⅱ、Ⅲ由不共线三铰A 、B 、（Ⅰ，Ⅲ）两两相联，组成几何不变的部分，如习题解(b)图所示。在此部分上添加二元体C -D -E ，故原体系几何不变且无多余约束。
习题解(b)图
（3）如习题解(c)图所示，将左、右两端的折形刚片看成两根链杆，则刚片Ⅰ、Ⅱ、Ⅲ由不共线三铰（Ⅰ，Ⅱ）、（Ⅱ，Ⅲ）、（Ⅰ，Ⅲ）两两相联，故体系几何不变且无多余约束。
习题解(c)图
（4）如习题解(d)图所示，刚片Ⅰ、Ⅱ、Ⅲ由不共线的三铰两两相联，形成大刚片；该大刚片与地基之间由4根支杆相连，有一个多余约束。故原体系为有一个多余约束的几何不变体系。
Ⅰ(
2
习题解(d)图
（5）如习题解(e)图所示，刚片Ⅰ、Ⅱ、Ⅲ组成几何不变且无多余约束的体系，为一个大刚片；该大刚片与地基之间由平行的三根杆①、②、③相联，故原体系几何瞬变。
习题解(e)图
（6）如习题解(f)图所示，由三刚片规则可知，刚片Ⅰ、Ⅱ及地基组成几何不变且无多余约束的体系，设为扩大的地基。刚片ABC与扩大的地基由杆①和铰C相联；刚片CD与扩大的地基由杆②和铰C相联。故原体系几何不变且无多余约束。
习题解(f)图
（7）如习题解(g)图所示，上部体系与地面之间只有3根支杆相联，可以仅分析上部体系。去掉二元体1，刚片Ⅰ、Ⅱ由铰A和不过铰A的链杆①相联，故原体系几何不变且无多余约束。
习题解(g)图
（8）只分析上部体系，如习题解(h)图所示。去掉二元体1、2，刚片Ⅰ、Ⅱ由4根链杆①、②、③和④相联，多余一约束。故原体系几何不变且有一个多余约束。
习题解(h)图
（9）刚片Ⅰ、Ⅱ、Ⅲ由不共线三铰A、B、C组成无多余约束的几何不变部分，该部分再与地基由共点三支杆①、②、③相联，故原体系为几何瞬变体系，如习题解(i)图所示。
习题解(i)图
（10）刚片Ⅰ、Ⅱ、Ⅲ由共线三铰两两相连，故体系几何瞬变，如习题解2-3(j)图所示。
( , )
Ⅱ
Ⅲ
习题解(j)图
（11）该铰接体系中，结点数j=8，链杆（含支杆）数b=15 ，则计算自由度
2281510
=-=?-=>
W j b
故体系几何常变。
（12）本题中，可将地基视作一根连接刚片Ⅰ和Ⅱ的链杆。刚片Ⅰ、Ⅱ、Ⅲ由共线的三个铰两两相联，如习题解(l)图所示。故原体系几何瞬变。
习题解(l)图
解析几何经典例题 圆锥曲线的定义是“圆锥曲线方程”这一章的基础，对这些定义我们有必要深刻地理解与把握。这里就探讨一下圆锥曲线定义的深层及其综合运用。 一、椭圆定义的深层运用 例1. 如图1，P为椭圆上一动点，为其两焦点，从 的外角的平分线作垂线，垂足为M，将F2P的延长线于N，求M的轨迹方程。 图1 解析：易知故 在中， 则点M的轨迹方程为。 二、双曲线定义的深层运用 例2. 如图2，为双曲线的两焦点，P为其上一动点，从的平分线作垂线，垂足为M，求M的轨迹方程。 图2 解析：不妨设P点在双曲线的右支上， 延长F1M交PF2的延长线于N， 则， 即 在 故点M的轨迹方程为 三、抛物线定义的深层运用 例3. 如图3，AB为抛物线的一条弦，|AB|＝4，F为其焦点，求AB的中点M到直线y＝－1的最短距离。
图3 解析：易知抛物线的准线l：， 作AA”⊥l，BB”⊥l，MM”⊥l，垂足分别为A”、B”、M” 则 即M到直线的最短距离为2 故M到直线y＝－1的最短距离为。 评注：上述解法中，当且仅当A、B、F共线，即AB为抛物线的一条焦点弦时，距离才取到最小值。一般地， 求抛物线的弦AB的中点到准线的最短距离，只有当（即通径长）时，才能用上述解法。 四、圆与椭圆、圆与双曲线定义的综合运用 例4. ①已知圆，M为圆上任一点，MP的垂直平分线交OM于Q，则Q的轨迹为（） 图4 ②已知圆，M为圆上任一点，MP的垂直平分线交OM于Q，则Q的轨迹为（） A. 圆 B. 椭圆 C. 双曲线 D. 抛物线 解析：①如图4，由垂直平分线的性质，知|QM|＝|QP|， 而|QM|＝|OM|－|OQ|＝2－|OQ| 即|OQ|＋|QP|＝2＞|OP|＝ 故Q的轨迹是以O（0，0）、P为焦点 长轴长为2的椭圆。应选B。 ②同理，利用垂直平分线的性质及双曲线的定义，可知点Q的轨迹为双曲线的一支，应选C。 五、椭圆与双曲线定义的综合运用 例5. 如图5，已知三点A（－7，0），B（7，0），C（2，－12）。①若椭圆过A、B两点，且C为其一焦点，求另一焦点P的轨迹方程；②若双曲线的两支分别过A、B两点，且C为其一焦点，求另一焦点Q的轨迹方程。
第2章 平面体系的几何组成分析习题解答 习题2.3 对习题2.3图所示各体系进行几何组成分析。 (a) (b) 由铰A 和支杆①相联组成几何不变的部分；再与刚片BC 由铰B 和支杆②相联，故原体系几何不变且无多余约束。 习 题解2.3(a)图 （2）刚片Ⅰ、Ⅱ、Ⅲ由不共线三铰A 、B 、（Ⅰ，Ⅲ）两两相联，组成几何不变的部分，如习题解2.3(b)图所示。在此部分上添加二元体C-D-E ，故原体系几何不变且无多余约束。 习 题解2.3(b)图 习题解2.3(c)图
习题解2.3(d)图 （5）如习题解2.3(e)图所示，刚片Ⅰ、Ⅱ、Ⅲ组成几何不变且无多余约束的体系，为一个大刚片；该大刚片与地基之间由平行的三根杆①、②、③相联，故原体系几何瞬变。 习题解2.3(e)图 （6）如习题解2.3(f)图所示，由三刚片规则可知，刚片Ⅰ、Ⅱ及地基组成几何不变且无多余约束的体系，设为扩大的地基。刚片ABC与扩大的地基由杆①和铰C相联；刚片CD与扩大的地基由杆②和铰C相联。故原体系几何不变且无多余约束。 习
题解2.3(f)图 （7）如习题解2.3(g)图所示，上部体系与地面之间只有3根 支杆相联，可以仅分析上部体系。去掉二元体1，刚片Ⅰ、Ⅱ由铰A 和不过铰A的链杆①相联，故原体系几何不变且无多余约束。 习题解2.3(g)图 （8）只分析上部体系，如习题解2.3(h)图所示。去掉二元体1、2， 刚片Ⅰ、Ⅱ由4根链杆①、②、③和④相联，多余一约束。故原 体系几何不变且有一个多余约束。 习题解2.3(h)图（9）刚片Ⅰ、Ⅱ、Ⅲ由不共线三铰A、B、C组成无多余约 束的几何不变部分，该部分再与地基由共点三支杆①、②、③相联， 故原体系为几何瞬变体系，如习题解2.3(i)图所示。
第2章结构的几何构造分析 §2-1几何构造分析的几个概念 （自由度计算公式） §2-2平面几何不变体系的组成规律 ▲几何构造分析目的： Q 判别体系可否作为结构 b ）为结构计算打下基础 UmVflMITV Off BCMNCM Mh<3 TaCHHOLCXlV 第二章结构的几何构造分析 （不考虑材料的变形） §2-1几何构造分析的几个概念 一、两类体系 ■**' i■- - ——L - — - ___ ~二=一? ----------- P Z Z 几何可变体系 体系在荷《作用下? 其几何形状和位S 都不能改变? 体系受到很小的作用力， 其几何形状或位S 都可以改 几何不变体系
▲刚片一所有的《几何形状不变体系”均可视为刚片. （可以是杆.由杆组成的结构.支撑结构的地基） 二、自由度 1?定义：用来确定体系位￡所需舷立（最少）坐标的数目. 2.举例 y Yl 平面动点：w=2 （ XI, yl ） 规律：体系有《个独立的运动方式，就有《个自由度. 三、约束（联系） 1?定义：阻止或限制体系运动的装置（减少自由度的装置）. 2?约束类型（链杆、刚接、单较、复胶、固定端、平行支《杆零） ■ X 平面刚片：W=3 （xU yU卩）
1）链杆（支杆） 1个链杆=1个约束。链杆 可以是曲的. 折的杆，只要保持两姣间 $巨不变. 2 ）刚性连接 1个刚接=3个约束 W=3X2—3=3 3）单较 1个单较=2个约束=2个的单链杆。 W=3X2—2=4 瞬枝——在运动中瞬枝的位置不定，这 是瞬较和实较的区别.通常我们研究的是 扌旨定位置处的瞬时运动，因此，瞬枝 和实咬所起的作用是相同的，都是相对 转动中心. 两根不共线的链杆相当 于一个单镀.
、选择题（每小题3分，共18分） 1?图示体系的几何组成为： （ ） A. 几何不变，无多余联系； B. 几何不变，有多余联系； C.瞬 变； 4?图示桁架的零杆数目为：（ ） A. 6； B. 7 ； C. 8 ； D. 9。 5?图a 结构的最后弯矩图为：（ ） A.图 b ； B .图 c ； C .图 d ; B. 动 C. 会产生 体位 移； D. 3?在径向均布荷载作用下， 三铰拱的合理轴线为: A.圆弧线； B ?抛物线； C ?悬链线；D.正弦曲 D .都不 支 A.内力；
6.力法方程是沿基本未 A .力的平衡方程； C. 位移协调方程；D ?力的平衡及位 移为零方程。 :■、填空题（每题 3分，共9分） 1. 从几何组成上讲，静定和超静定结构都是 _______________________________ 体系， 前者 ___________ 多余约束而后者 ______________________ 多余约束。 2. 图b 是图a 结构 _______________ 截面的 ____________ 影响线。 3. __________________________________________________ 图示结构AB 杆B 端的转动 刚度为 ____________________________________________________ ,分配系数为 ________ , 传递系数为 ___________ 。 灯订，衷 i 三、简答题（每题 5分，共10分） 1. 静定结构内力分析情况与杆件截面的几何性质、材料物理性质是否相关? 为什么？ 2. 影响线横坐标和纵坐标的物理意义是什么？ 四、计算分析题，写出主要解题步骤 （4小题,共63分） 1?作图示体系的几何组成分析（说明理由） ，并求指定杆1和2的轴力。（本题16分） M/4 SI El M/4 3M4 量方向 移为零 知 B .位
平面解析几何 一、直线的倾斜角与斜率 1、直线的倾斜角与斜率 （1）倾斜角的范围 0 180 （2）经过两点的直线的斜率公式是 （3）每条直线都有倾斜角，但并不是每条直线都有斜率 2.两条直线平行与垂直的判定 （1）两条直线平行 对于两条不重合的直线l1,l2 ，其斜率分别为k1, k2 ，则有 l1 / /l2 k1 k2 。特别地， 当直线 l1,l2 的斜率都不存在时，l1与l2 的关系为平行。 （2）两条直线垂直 如果两条直线l1,l2 斜率存在，设为k1, k2 ，则l1 l2 k1 k2 1 注：两条直线l1 ,l2 垂直的充要条件是斜率之积为-1，这句话不正确；由两直线的斜率 之积为 -1，可以得出两直线垂直，反过来，两直线垂直，斜率之积不一定为-1。如果 l1,l2 中 有一条直线的斜率不存在，另一条直线的斜率为0 时， l1与l2 互相垂直。 二、直线的方程 1、直线方程的几种形式 名称方程的形式已知条件局限性 点斜式 不包括垂直于x 轴的直 线为直线上一定点，k 为斜率 斜截式k 为斜率， b 是直线在y 轴上的截距不包括垂直于x 轴的直线两点式 不包括垂直于x 轴和 y 轴的是直线上两定点 直线 截距式 a 是直线在x 轴上的非零截距， b 是直不包括垂直于x 轴和 y 轴或
线在 y 轴上的非零截距过原点的直线 一般式 A ，B，C 为系数无限制，可表示任何位置的 直线 三、直线的交点坐标与距离公式 三、直线的交点坐标与距离公式 1.两条直线的交点 设两条直线的方程是，两条 直线的交点坐标就是方程组的解，若方程组有唯一解，则这两条 直线相交，此解就是交点的坐标；若方程组无解，则两条直线无公共点，此时两条直线平 行；反之，亦成立。 2.几种距离 （1 ）两点间的距离平面上的两点间的距离公式 （2）点到直线的距离 点到直线的距离； （3）两条平行线间的距离 两条平行线间的距离 注：（1）求点到直线的距离时，直线方程要化为一般式； （2）求两条平行线间的距离时，必须将两直线方程化为系数相同的一般形式后，才能套用 公式计算 （二）直线的斜率及应用 利用斜率证明三点共线的方法： 已知A(x , y ), B(x , y ), C (x , y ), 若 x 1 x 2 x3或k AB k AC ，则有 A 、B、 C 三点共 1 1 2 2 3 3 线。
结构力学（祁皑）课后习题详细答案 答案仅供参考 第1章 1-1分析图示体系的几何组成。 1-1(a) 解原体系依次去掉二元体后，得到一个两铰拱（图（a-1））。因此，原体系为几何不变体系，且有一个多余约束。 1-1 (b)
解 原体系依次去掉二元体后，得到一个三角形。因此，原体系为几何不变体系，且无多余约束。 1-1 (c) （c-2） （c-3） 解 原体系依次去掉二元体后，得到一个三角形。因此，原体系为几何不变体系，且无多余约束。 1-1 (d)
（d-1）（d-2）（d-3） 解原体系依次去掉二元体后，得到一个悬臂杆，如图（d-1）-（d-3）所示。因此，原体系为几何不变体系，且无多余约束。注意：这个题的二元体中有的是变了形的，分析要注意确认。 1-1 (e) 解原体系去掉最右边一个二元体后，得到（e-1）所示体系。在该体系中，阴影所示的刚片与支链杆C组成了一个以C为顶点的二元体，也可以去掉，得到（e-2）所示体系。在图（e-2）中阴影所示的刚片与基础只用两个链杆连接，很明显，这是一个几何可变体系，缺少一个必要约束。因此，原体系为几何可变体
系，缺少一个必要约束。 1-1 (f) 解原体系中阴影所示的刚片与体系的其它部分用一个链杆和一个定向支座相连，符合几何不变体系的组成规律。因此，可以将该刚片和相应的约束去掉只分析其余部分。很明显，余下的部分（图（f-1））是一个几何不变体系，且无多余约束。因此，原体系为几何不变体系，且无多余约束。 1-1 (g) 解原体系中阴影所示的刚片与体系的其它部分用三个链杆相连，符合几何不变体系的组成规律。因此，可以将该刚片和相应的约束去掉，只分析其余部分。余下的部分（图（g-1））在
题15．7试对图示体系进行几何组成分析。解 (1)计算自由度。体系的自由度为 W- 2j -6-r =2×8-9-7=0 (2)几何组成分析。首先把三角形ACD和BCE分别看做刚片I和刚片Ⅱ，把基础看做刚片I，则三个刚片用不共线的三个铰A、B、C分别两两相联，组成一个大的刚片。在这个大的刚片上依次增加二元体12、DGF、CHG、EIH、IJ3。最后得知整个体系为几何不变，且无多余约束。 题15.8试对图示体系进行几何组成分析。解 (1)计算自由度。体系的自由度为 W- 3m - 2h -r =3×6-2×7—4=0 (2)几何组成分析。刚片AF和AB由不共线的单铰A以及链杆DH相联，构成刚片I，同理可把BICEG部分看做刚片Ⅱ，把基础以及二元体12、34看作刚片I，则刚片I、Ⅱ、Ⅲ由不共线的三个铰F、B、G两两相联，构成几何不变体系，且无多余约束。 题15.9试对图示体系进行几何组成分析。 解 (1)计算自由度。体系的自由度为W- 3m - 2h -r=3×14 -2×19 -4一O (2)几何组成分析。在刚片HD上依次增加二元体DCJ、CBI、BAH构成刚片I，同理可把DMG部分看做刚片Ⅱ，把基础看做刚片I，则刚片I、Ⅱ、Ⅲ由不共线的单铰D，虚铰N、O 相联，构成几何不变体系，且无多余约束。
题15.10试对图示体系进行几何组成分析。解 (1)计算自由度。体系的自由度为 W-2j—b-r =2×7—11-3一O (2)几何组成分析。由于AFG部分由基础简支，所以可只分析AFG部分。可去掉二元体BAC只分析BFGC部分。把三角形BDF、CEG分别看做附片I和I，刚片I和I由三根平行的链杆相联，因而整个体系为瞬变。 题15.11试对图示体系进行几何组成分析。解 (1)计算自由度。体系的自由度为 W- 2j -6-r =2×9-13—5一O (2)几何组成分析。首先在基础上依次增加二元体12、AE3、AFE、ABF、FI4，成一个大的刚片I。其次，把CDHG部分看做刚片Ⅱ，刚片I、Ⅱ由三根共点的链 杆BC、IG、5相联，因而整个体系为瞬变。 题15.12试对图示体系进行几何组成分析。 解 (1)计算自由度。体系的自由度为 W一2j -6-r =2×7- 11-3一O (2)几何组成分析。由于ABCDEF部分由基础简支，所以可只分析ABCDEF部分。
第二章 结构的几何组成分析 李亚智 航空学院·航空结构工程系
2.1 概述 结构要能承受各种可能的载荷，其几何组成要稳固。即受力结构各元件之间不发生相对刚体移动，以维持原来的几何形状。 在任意载荷作用下，若不考虑元件变形，结构保 持其原有几何形状不变的特性称为几何不变性。 在载荷作用下的系统可分为三类。 2.1.1 几何可变系统 特点： 不能承载，只能称作“机构”。 2 1 3 4 P 2’3’
2.1.2 几何不变系统 特点：能承载，元件变形引起几何形状的微小变化，可以称为结构。 2.1.3 瞬时几何可变系统 特点：先发生明显的几何变形，而后几何不变。 P 213 4 2’ 3’ 2’3’ P 2 1 34 5 ∞ →=2321N N 1 2 3 P 内力巨大，不能作为结构。 N 21 N 23 P 2
由以上分析可见，只有几何不变的系统才能承力和传力，作为“结构”。 系统几何组成分析的目的： （1）判断系统是否几何不变，以决定是否能作为结构 使用； （2）掌握几何不变结构的组成规律，便于设计出合理 的结构； （3）区分静定结构和静不定结构，以确定不同的计算 方法。
2.2 几何不变性的判断 2.2.1 运动学方法 将结构中的某些元件看成自由体，拥有一定数量的自由度； 将结构中的另一些元件看成约束。 如果没有足够多的约束去消除自由度，系统就无法保持原有形状。 所谓运动学方法，就是指这种引用“约束”和“自由度”的概念来判断系统几何不变性的方法。
1、自由度与约束（1）自由度的定义 决定一物体在某一坐标系中的位置所需要的独立变量的数目称为自由度，用n 表示。平面一个点有2个独立坐标，故n =2空间一个点有3个独立坐标，故n =3 x y y ?x ?A A ' x y A y A x A z A z A ' O
一、对图示体系进行几何组成分析。(10分) 解：折杆ABC 、CDE 与BD 形成刚片I ，为几何不变体系且无多余约束。（５分） 刚片I 与地面由４链杆相连，整个结构为几何不变且有１个多余约束。（５分） 二、计算图示静定桁架的支座反力及1、2杆的轴力。（14分） 解：求支座反力 )(2),(6),(2↑=↑=←=kN R kN Y kN X B A A （6分） 求1、2杆的轴力 截面法： )(52025 10 11拉kN N N Y ==+? -=∑ （4分） 取E 结点： ) (2402 140 22压kN N N Y -==? --=∑（4分） 三、P = 1在图示静定多跨梁ABCD 上移动。（1）作截面E 的剪力影响线；（2）画出使Q E 达最大值和最小值时可动均布荷载的最不利布置；（3）当可动均布荷载q = 20 kN/m 时，求Q Emax 值。（16分） （1） Q E 影响线见图（5分） （2）Q Emax 的最不利位置 （3分） Q Emin 的最不利位置 （3分） （3）kN q Q E 38)5 3 32152521(20max =??+???=∑=+ ω （5分） 四、用力法计算图示刚架，画M 图。EI 为常数（20分） 解：1、一次超静定结构，基本体系和基本未知量，如图 （2分） A B C D E 0.4 0.6 + － + 0.4 C E D
2、列力法方程 01111=?+P X δ （1分） 3、作图和P M M ___ 1 （6分） 4、计算系数、自由项 EI 14411= δ （3分） EI P 810 1-=? （3分） 5、解方程 kN X 625.51= （1分） 6、作M 图 （4分） 五、用位移法计算图示刚架，并作M 图。各杆EI 为常数。（20分） 解：1、以刚结点角位移为基本未知量，得基本体系 （2分）； 2、绘1M P M 图（图略） （6分） 3、列位移法典型方程： 01111=+P F z k (2分) （4分） 图（kNm ） 33.75
解析几何经典例题 圆锥曲线的定义就是“圆锥曲线方程”这一章的基础,对这些定义我们有必要深刻地理解与把握。这里就探讨一下圆锥曲线定义的深层及其综合运用。 一、椭圆定义的深层运用 例1、如图1,P为椭圆上一动点,为其两焦点,从的外角的平分线作垂线,垂足为M,将F2P的延长线于N,求M的轨迹方程。 图1 解析:易知故 在中, 则点M的轨迹方程为。 二、双曲线定义的深层运用 例2、如图2,为双曲线的两焦点,P为其上一动点,从 的平分线作垂线,垂足为M,求M的轨迹方程。 图2 解析:不妨设P点在双曲线的右支上, 延长F1M交PF2的延长线于N, 则, 即 在 故点M的轨迹方程为 三、抛物线定义的深层运用 例3、如图3,AB为抛物线的一条弦,|AB|＝4,F为其焦点,求AB的中点M到直线y＝－1的最短距离。
图3 解析:易知抛物线的准线l:, 作AA”⊥l,BB”⊥l,MM”⊥l,垂足分别为A”、B”、M” 则 即M到直线的最短距离为2 故M到直线y＝－1的最短距离为。 评注:上述解法中,当且仅当A、B、F共线,即AB为抛物线的一条焦点弦时,距离才取到最小值。一般地,求 抛物线的弦AB的中点到准线的最短距离,只有当(即通径长)时,才能用上述解法。 四、圆与椭圆、圆与双曲线定义的综合运用 例4、①已知圆,M为圆上任一点,MP的垂直平分线交OM于Q,则Q的轨迹为( ) 图4 ②已知圆,M为圆上任一点,MP的垂直平分线交OM于Q,则Q的轨迹为( ) A、圆 B、椭圆 C、双曲线 D、抛物线 解析:①如图4,由垂直平分线的性质,知|QM|＝|QP|, 而|QM|＝|OM|－|OQ|＝2－|OQ| 即|OQ|＋|QP|＝2＞|OP|＝ 故Q的轨迹就是以O(0,0)、P为焦点 长轴长为2的椭圆。应选B。 ②同理,利用垂直平分线的性质及双曲线的定义,可知点Q的轨迹为双曲线的一支,应选C。 五、椭圆与双曲线定义的综合运用 例5、如图5,已知三点A(－7,0),B(7,0),C(2,－12)。①若椭圆过A、B两点,且C为其一焦点,求另一焦点P的轨迹方程;②若双曲线的两支分别过A、B两点,且C为其一焦点,求另一焦点Q的轨迹方程。
第2章 平面体系的几何组成分析习题解答 习题2.3 对习题2.3图所示各体系进行几何组成分析。 (a) (b) 由铰A 和支杆①相联组成几何不变的部分；再与刚片BC 由铰B 和支杆②相联，故原体系几何不变且无多余约 束。 习题解2.3(a)图 （2）刚片Ⅰ、Ⅱ、Ⅲ由不共线三铰A 、B 、（Ⅰ，Ⅲ）两两相联，组成几何不变的部分，如习题解 2.3(b)图所示。在此部分上添加二元体C-D-E ，故原体系几何不变且无多余约束。 习题解2.3(b)图 习题解2.3(c)图 习题解2.3(d)图 （5）如习题解2.3(e)图所示，刚片Ⅰ、Ⅱ、Ⅲ组成几何不变且无多余约束的体系，为一个大刚片；该大刚片与地基之间由平行的三根杆①、②、③相联，故原体系几何瞬变。 习题解2.3(e)图 （6）如习题解2.3(f)图所示，由三刚片规则可知，刚片Ⅰ、Ⅱ及地基组成几何不变且无多余约束的体系，设为扩大的地基。刚片ABC 与扩大的地基由杆①和铰C 相联；刚片CD 与扩大的地基由杆②和铰C 相联。故原体系几何不变且无多余约束。 Ⅱ
习题解2.3(f)图 （7）如习题解2.3(g)图所示，上部体系与地面之间只有3根支杆相联，可以仅分析上部体系。去掉二元体1，刚片Ⅰ、Ⅱ由铰A和不过铰A的链杆①相联，故原体系几何不变且无多余约束。 习题解2.3(g)图 （8）只分析上部体系，如习题解2.3(h)图所示。去掉二元体1、2，刚片Ⅰ、Ⅱ由4根链杆①、②、③和④相联，多余一约束。故原体系几何不变且有一个多余约束。 习题解2.3(h)图 （9）刚片Ⅰ、Ⅱ、Ⅲ由不共线三铰A、B、C组成无多余约束的几何不变部分，该部分再与地基由共点三支杆①、②、③相联，故原体系为几何瞬变体系，如习题解2.3(i)图所示。 习题解2.3(i)图 （10）刚片Ⅰ、Ⅱ、Ⅲ由共线三铰两两相连，故体系几何瞬变，如习题解2-3(j)图所示。
第2章平面体系的几何组成分析 10 .图示体系是---------------------------- 体系，因为02.有多余约束的体系一定是几何不变体系。（ ） 03.图中链杆1和2的交点O可视为虚铰。（ ） 11 .联结两个刚片的任意两根链杆的延线交点称为 ------------- ，它的位置是------------------ 定的 12 .试对图示体系进行几何组成分析。 04.三个刚片用三个铰两两相互联结而成的体系是： A ?几何不变； B?几何常变； C.几何瞬变； D.几何不变几何常变或几何瞬变。（） 05.联结三个刚片的铰结点，相当的约束个数为： A . 2 个； B. 3 个； C. 4 个； D.5个。（） 06.两个刚片，用三根链杆联结而成的体系是： A ?几何常变； B.几何不变； C.几何瞬变； D.几何不 变或几何常变或几何瞬变。（）07.图示体系是： A?几何瞬变有多余约束； B ?几何不变； C ?几何常变； D?几何瞬变无多余约束。（） C B 13 . 14 . 对图示体系进行几何组成分析 成分析。 15 .对图示体系进行几何组成分 析。 E 08 .在不考虑材料------------- 的条件下，体系的位置和形状不能改变的体系称为几何------------- 体系 09 .几何组成分析中，在平面内固定一个点，需要
18.对图示体系进行几何组成分析。 19.对图示体系进行几何组成分析 20.对图示体系进行几何组成分析 21 .对图示体系进行几何组成分析。 16 . 对图示体系进行几何组成分 析。 对图示体系进行几何组成分析17 . E
第1章绪论(无习题) 第2章平面体系的几何组成分析习题解答 习题2.1是非判断题 (1)若平面体系的实际自由度为零，贝u该体系一定为几何不变体系。() (2)若平面体系的计算自由度W=0，则该体系一定为无多余约束的几何不变体系。() (3)若平面体系的计算自由度W< 0,则该体系为有多余约束的几何不变体系。() (4)由三个皎两两相连的三刚片组成几何不变体系且无多余约束。() (5)习题2.1(5)图所示体系去掉二元体CEF后，剩余部分为简支刚架，所以原体系为无多余约束的几何不变体系。() (6)习题2.1 (6)(a)图所示体系去掉二元 体几何可变体系。() (7)习题2.1(6)(a)图所示体系去掉二元 体 ABC后，成为习题2.1(6) (b)图，故原体系是 EDF后，成为习题2.1(6) (c)图，故原体系是几何可变体系。() 【角车】(1)正确。 (2)错误。W 0是使体系成为几何不变的必要条件而非充分条件。 (3)错误。 (4)错误。只有当三个皎不共线时，该题的结论才是正确的。 (5)错误。CEF5是二元体。 (6)错误。ABC不是二元体。 (7)错误。EDF不是二元体。 习题2.2填空 习题2.1(5) 图 (b) 习题2.1(6)图 (c)
△ □0 。 习题2.2(3)图 习题 2.2(1)图所示体系 为 体系。 习题2.2(1)图 习题 2.2(2)图所示体系 为 体系。 习题2-2(2)图 习题 2.2(3)图所示4个体系的多余约束数目分别为 习题 2.2(4)图所示体系的多余约束个数 为 (5) 习题 (6) 习题 习题 习题2.2(4)图 2.2(5)图所示体系的多余约束个数 为 佳系，有 2.2(6)图所示体系 为 2.2(7)图所示体系 为 个多余约束。 习题2.2(6)图 佳系，有 个多余约束。
解析几何解答题 1、椭圆G ：)0(122 22>>=+b a b y a x 的两个焦点为F 1、F 2，短轴两端点B 1、B 2，已知 F 1、F 2、B 1、B 2四点共圆，且点N （0，3）到椭圆上的点最远距离为.25 （1）求此时椭圆G 的方程； （2）设斜率为k （k ≠0）的直线m 与椭圆G 相交于不同的两点E 、F ，Q 为EF 的中点，问E 、F 两点能否关于 过点P （0， 3 3）、Q 的直线对称若能，求出k 的取值范围；若不能，请说明理由． ; 2、已知双曲线221x y -=的左、右顶点分别为12A A 、，动直线:l y kx m =+与圆22 1x y +=相切，且与双曲线左、右两支的交点分别为111222(,),(,)P x y P x y . （Ⅰ）求k 的取值范围，并求21x x -的最小值； （Ⅱ）记直线11P A 的斜率为1k ，直线22P A 的斜率为2k ，那么，12k k ?是定值吗证明你的结论. @ [
3、已知抛物线2 :C y ax =的焦点为F ，点(1,0)K -为直线l 与抛物线C 准线的交点，直线l 与抛物线C 相交于A 、 B 两点，点A 关于x 轴的对称点为D ． （1）求抛物线 C 的方程。 ~ （2）证明：点F 在直线BD 上； （3）设8 9 FA FB ?=，求BDK ?的面积。． { — 4、已知椭圆的中心在坐标原点O ，焦点在x 轴上，离心率为1 2 ，点P （2，3）、A B 、在该椭圆上，线段AB 的中点T 在直线OP 上，且A O B 、、三点不共线． (I)求椭圆的方程及直线AB 的斜率； (Ⅱ)求PAB ?面积的最大值． - 、

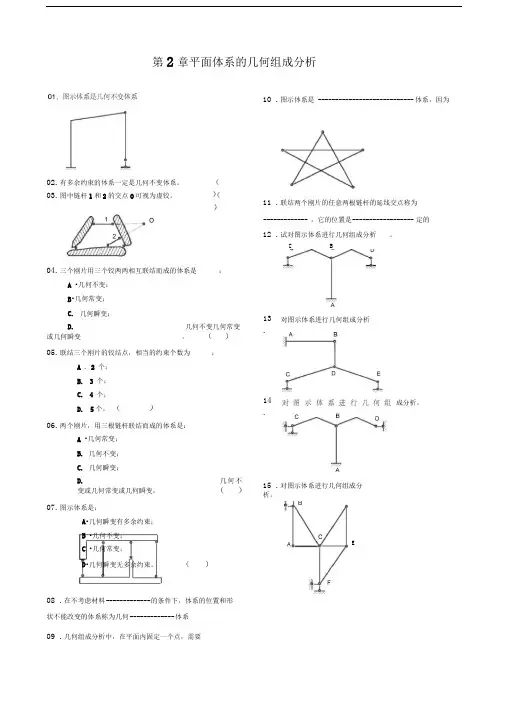

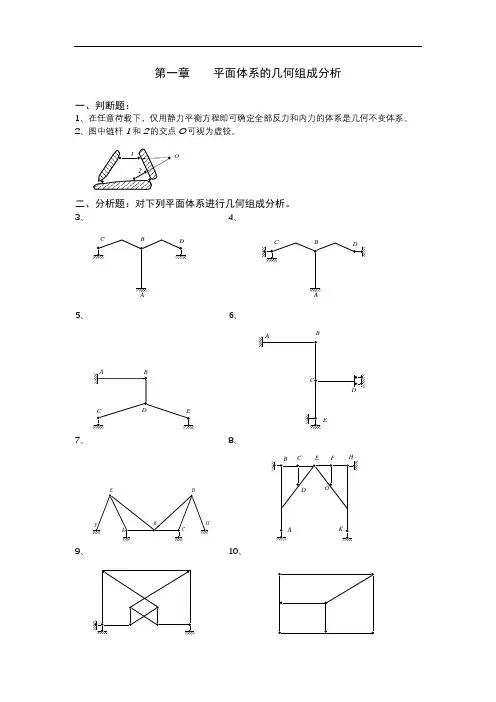

第2章平面体系的几何组成分析 01．图示体系是几何不变体系。() 02．有多余约束的体系一定是几何不变体系。() 03．图中链杆1和2的交点O可视为虚铰。() O 04．三个刚片用三个铰两两相互联结而成的体系是：A．几何不变； B．几何常变； C．几何瞬变； D．几何不变几何常变或几何瞬变。() 05．联结三个刚片的铰结点，相当的约束个数为： A．2个； B．3个； C．4个； D．5个。() 06．两个刚片，用三根链杆联结而成的体系是： A．几何常变； B．几何不变； C．几何瞬变； D．几何不变或几何常变或几何瞬变。() 07．图示体系是： A．几何瞬变有多余约束； B．几何不变； C．几何常变； D．几何瞬变无多余约束。()08．在不考虑材料的条件下，体系的位置和形状不能改变的体系称为几何体系。 09．几何组成分析中，在平面内固定一个点，需要 。 10．图示体系是体系，因为 。 11．联结两个刚片的任意两根链杆的延线交点称为 ，它的位置是定的。12．试对图示体系进行几何组成分析。 C D B 13．对图示体系进行几何组成分析。 A C D B E 14．对图示体系进行几何组成分析。 A C D B 15．对图示体系进行几何组成分析。
