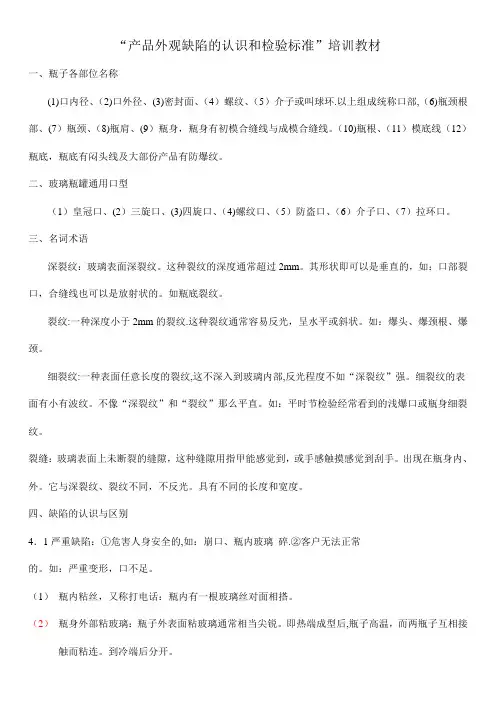

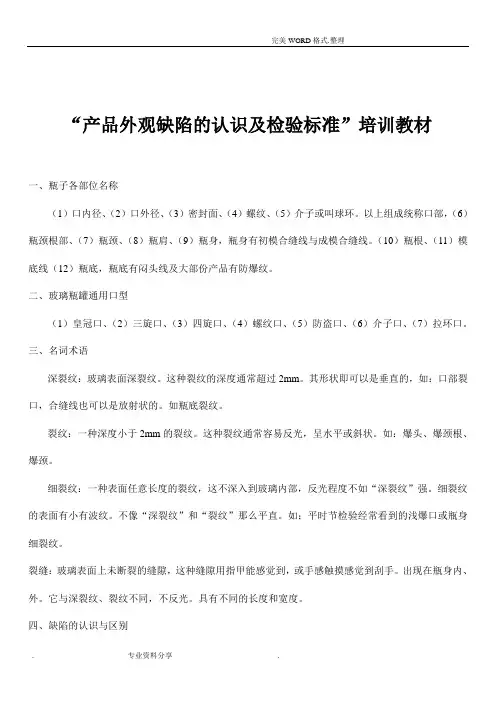

玻璃瓶“产品外观缺陷的认识与检验标准”
培训教材
一、瓶子各部位名称
（1）口内径、（2）口外径、（3）密封面、（4）螺纹、（5）介子或叫球环。以上组成统称口部，（6）瓶颈根部、（7）瓶颈、（8）瓶肩、（9）瓶身，瓶身有初模合缝线与成模合缝线。（10）瓶根、（11）模底线（12）瓶底，瓶底有闷头线及大部份产品有防爆纹。
二、玻璃瓶罐通用口型
（1）皇冠口、（2）三旋口、（3）四旋口、（4）螺纹口、（5）防盗口、（6）介子口、（7）拉环口。
三、名词术语
深裂纹：玻璃表面深裂纹。这种裂纹的深度通常超过2mm。其形状即可以是垂直的，如：口部裂口，合缝线也可以是放射状的。如瓶底裂纹。
裂纹：一种深度小于2mm的裂纹。这种裂纹通常容易反光，呈水平或斜状。如：爆头、爆颈根、爆颈。
细裂纹：一种表面任意长度的裂纹，这不深入到玻璃内部，反光程度不如“深裂纹”强。细裂纹的表面有小有波纹。不像“深裂纹”和“裂纹”那么平直。如：平时节检验经常看到的浅爆口或瓶身细裂纹。
裂缝：玻璃表面上未断裂的缝隙，这种缝隙用指甲能感觉到，或手感触摸感觉到刮手。出现在瓶身内、
外。它与深裂纹、裂纹不同，不反光。具有不同的长度和宽度。
四、缺陷的认识与区别
4．1严重缺陷：①危害人身安全的，如：崩口、瓶内玻璃碎。②客户无法正常
的。如：严重变形，口不足。
（1）瓶内粘丝，又称打电话：瓶内有一根玻璃丝对面相搭。
（2）瓶身外部粘玻璃：瓶子外表面粘玻璃通常相当尖锐。即热端成型后，瓶子高温，而两瓶子互相接触而粘连。到冷端后分开。
（3）瓶内粘玻璃：与冲头粘料及瓶内尖刺三种缺陷均是在热端成型时产生，瓶内粘玻璃是指瓶子高温时玻璃块掉入并粘在瓶罐内表面上，但可能出现在瓶身。冲头粘料瓶头内壁有一小粒尖锐的玻璃凸起。瓶内尖刺是指玻璃瓶内表面上有一处玻璃尖锐凸出，通常靠近瓶底。
（4）瓶内壁裂纹（内裂缝）：瓶子内表面化任意长度和宽度的裂缝，其宽度能让指甲进入。它与裂缝线的形状相同。列为严重缺陷是因为出现在瓶身内，一些产品须高温消毒或内装充气料时，裂缝抗散，产生玻璃碎，危及人安全。
（5）口部飞刺（内、外双口），瓶口内边毛刺（瓶口毛刺）口部飞刺：瓶口内径边缘凸出，一片环状玻璃，属于外双口时，常伴有瓶高增加或瓶口不平等现象。瓶口内边毛剌：瓶口内径边缘局部出现极小的玻璃片向上凸出，两缺陷影响封盖的密封性及导致压碎玻璃掉入瓶内。
（6）薄皮气泡（破气泡）：瓶子内外部或瓶口密封面的气泡，由于过软，在正常地使用瓶子时都会使其破裂，用手指甲刮可穿。
（7）成型模飞剌：在瓶子合缝线上凸出的较高飞剌。
（8）口不足：瓶口顶部成型不足。
4．2：瓶口缺陷
（1）瓶口翻边（凸边口）与口模损伤：瓶口外缘水平向外凸出的玻璃片。口模损伤：在口子合缝线与封合面以及与初型模配合处凸出一小粒玻璃，用游标卡尺对正缺陷部位测量，通常会产生口外径超标或影响自动封盖时的顺滑性。
（2）瓶口裂口（深爆口），瓶口密封面细裂纹（浅爆口）：深爆口不同于浅爆口，它爆得比较深，并且裂纹常常由内缘延至外缘，浅爆口是瓶口顶部边缘的浅裂纹。要在灯光的折射才能看到裂纹反光。故较容易漏检。密封性要求高的产品，如饮料瓶、鸡精瓶、燕窝瓶等，有浅爆口的瓶灌装封盖后，放置三、五天，会发现真空安全钮凸起，漏气，瓶内的东西会变质。
（3）瓶头内凹陷（凹口）又称“透牙”。瓶口内径过大。透牙：瓶口内壁玻璃分布明显不均匀而产生变形，手感触摸口内，明显感到呈孤形状向内凹。瓶口内径过大：瓶口内径大于设计要求。
两种缺陷对一些使用内塞要求时，会造成漏液。
（4）鼓口与瓶口环过大：鼓口指瓶口向外鼓出。瓶口环过大：瓶头尺寸超出标准的上限。鼓口同样会造成瓶头尺寸超标。产生的原因是操作不当所造成，而口环过大则是模具的原因。
（5）瓶口撞裂，瓶口缺损，瓶口凸环缺损、瓶口螺纹缺损均因撞击而崩烂。只是出现的位置不同。（6）瓶口裂纹（爆口）与爆螺纹：瓶口裂纹是在瓶头中间有一条裂纹，螺纹是螺口瓶的螺纹间的裂纹。
（7）瓶口凸环裂纹（爆球环）与瓶口环下裂纹（爆下巴）在瓶头下缘在球环下方的裂纹为爆球环。
而爆下巴是球环下与瓶颈接缝线或其附近的裂纹。
（8）瓶口毛糙（毛口）：因口模光洁度不好造成瓶口表面粗糙。对一些质量要求严格的产品，是不允许的。例：维他奶瓶、啤酒瓶。
（9）盘形口、瓶口不平、瓶口倾斜：因口边不饱满造成瓶口内缘直陷，状似兔唇，常伴有口不足或口不平现象。瓶口不平：瓶口面的最高点与最低点之间超过标准要求。此缺陷须借肋塞尺来检
测，瓶口倾斜：即平行度超标，瓶口面到瓶底最大值与最小值之差超过标准要求。
（10）螺纹不足与瓶口环过小：瓶口螺纹成型不足，严重时会造成螺纹外径偏小，瓶口不过小：瓶口各尺寸偏小于标准下限。
4．3瓶颈缺陷
（1）钳出裂纹（钳爆）与瓶颈裂纹（爆颈）：钳瓶钳造成的裂纹，形状似月牙形，且出现在介子的底部。爆颈是瓶颈的裂纹，通常是水平裂纹。
（2）瓶颈折叠、抓颈、瓶肩/颈塌陷：玻璃表面明显的深折痕，通常出现在瓶颈部位。抓颈即为瓶颈变形，肩、颈塌陷是指瓶颈或肩吹气不足。
（3）歪颈、歪身：歪颈是瓶颈不直，影响平行度指标，用高度尺测量瓶高，最底点与最高点之差可判断歪颈程度。歪身；瓶口中心线与瓶底中垂线之间的偏差，垂直轴转盘可检测歪身，不能用高度尺。
4．4瓶身缺陷
（1）爆身、浅爆身：一种短而深的裂纹，成型以后的热瓶子表面与金属等冷物体接触所致，裂纹反光。浅爆身；玻璃表面的浅裂纹，这种裂纹长度不定，不深入玻璃内部，不反光。
（2）瓶身裂缝线：瓶身外表面的开口裂缝。手感刮手。
冷模：由于模具温度过冷，致使玻璃外表面粗糙，玻璃分布不均匀，手触摸的凹凸感。
皱纹：瓶子外部细小的水平皱纹，其形状是横向的较密集。
（3）折痕：玻璃表面轻微的折痕。通常这种折痕近乎水平状。
落料印：在瓶子上部，落料形成的玻璃印痕。周围可能有气泡存在。其形状不规则。
（4）瓶身凹陷：瓶子成型后，瓶壁被挤压，形成明显或不明显的凹陷。导致瓶身不圆度超标或瓶身直径某点偏小。
瓶身小：瓶身直径整体比标准下限值小，有可能导致容量不合格或不能贴商标。（5）热模裂纹：通常出现于瓶身。形状似海鸥。
爆合缝线：通常出现于瓶身，在成模合缝线处的裂纹。
（6）爆肩：瓶肩垂直的裂纹。
瓶根深裂纹：在瓶根处的深裂纹。
（7）初模损伤：一粒尖锐的玻璃凹陷于瓶外部。
成模损伤：瓶子外部凸出的玻璃。
（8）爆字母：刻字的周围有浅裂纹向外延伸。
爆定位：定位周围的裂纹。
4．5瓶底缺陷
（1）瓶底裂纹：瓶子底部的浅裂纹。
爆底：瓶底任何方向的深裂纹，多数量放射状。
（2）凹底：瓶底中心呈非正常性的凹进。
凸底：瓶底中心向外凸出，瓶子摆放在平板上，摇摆不平。
瓶底不平：由于瓶底变形，使之在平面上站立不稳。摇摆不平。
（3）模底损伤：由于底模损伤，致使瓶底该部位的玻璃凸起。
模底线：玻璃渗入成型模与底模接缝处或由于模底配合不好而形成飞剌。
（4）闷头线不正：闷头线不在瓶底中心，偏到一边去。
（5）偏底：瓶底内部呈斜波状，但倾斜度超出规定要求。通常偏底比例：1：2mm控制。（6）薄底：瓶底玻璃不足，达不到设计要求厚度，偏底有时也会导致薄底。
4．6合缝线缺陷
（1）合缝线裂纹（爆合缝线）：在成型模合缝线处垂直的裂纹。其形状与热模裂纹不同。
（2）初型模合缝线不良：瓶身铁碗线凸起而尖锐。成型以后，初模线凹陷。
成型模合缝线毛边：在成模合缝处凸起飞剌，与初模合缝线形状相反。
成型错缝：成型模两半配合不好，合缝线呈阶梯状。一高一低。
（3）闷头丝过深：玻璃进入初型模与闷头拉缝处形成明显的锯齿形缝线。目测发现闷头线明显凹陷闷头毛剌（烂闷头线）：在闷头与铁碗配合处成凸起锯齿状的闷头线。
（4）瓶口/初型模合缝线毛边：口子与铁碗连接处不光滑形成凸起，台阶状或锯齿状缝线。
4．7量测缺陷
（1）瓶身过大：瓶身直径超出标准上限值。瓶身凹陷时也有可能导致身直径某点偏大。
（2）瓶颈阻塞（窄颈）：瓶颈内径小于规定的要求。有些产品根据客户的灌装管要求，在设计图纸上标明内塞有效长度，如出现窄颈，则不能接受。非特殊要求的产品，以目测判。
瓶颈内环：瓶颈或瓶身上部的玻璃同心环。
（3）瓶口内径过小：瓶口内径小于规定要求。用塞规或游标卡尺可测出。内双口有可能导致口内径偏小。
（4）超高：瓶高超过标准上限值，瓶颈拉长也可能导致瓶高超标。
瓶矮：瓶子高度达不到标准下限值，瓶子收缩过大或座底会产生瓶矮。
（5）瓶身不圆：椭圆度是瓶身截面从圆到椭圆的一种变形，通常用椭的长短轴之差来表示。即：同一初测面旋转一周最大值与最小值之差超出瓶身不圆度标准范围。
瓶身鼓凸：瓶身变形，向外凸出超过规定要求。
质管部
1 主要内容及使用范围： 本标准规定了本公司采购的玻璃瓶技术要求、检验项目、抽样与检验方法。 本标准适用于玻璃瓶的来货检验及品质判断之依据。 本标准未包括的内容，参照国家标准或行业标准。 2 引用标准 GB2828.1 计数检验抽样程序 GB4545 玻璃瓶罐内应力检验方法 GB/T4547玻璃容器抗热震性和热震耐久性实验方法 GB/T4548 玻璃瓶表面耐水侵蚀性能试验方法 GB6552 玻璃瓶罐抗冲击力试验方法 3 术语 致命缺陷对人体安全或健康造成危害的不良，质量否决项。 A类缺陷严重缺陷，影响使用。 B类缺陷一般缺陷，重要外观指标 C类缺陷轻微外观指标不合格 可擦除污染用蘸取75%酒精溶液的毛巾,一次性可擦除且不能损伤包装材料本身外观的污染。 主视面在产品装配好后,正常臵于水平面上,从标有产品名称和标志的水平正前方和垂直正上方目视所能观测到的范围。 非主视面除主视面以外的底面,背面,侧面和内表面。 理化性能玻璃的抗应力、耐水性、抗热震性等理化指标。
有害重金属铅、砷、汞、镉及六价铬。 4 技术要求 4.1外观质量要求 4.1.1异物不许有锈迹、油迹、水迹难以擦除的污染,瓶内不许有纸屑、昆虫、毛发、 碎玻璃、金属、大量灰尘等异物。 4.1.2瓶口无大口、小口、裂纹、破损、毛刺；瓶颈无明显歪斜或移位，影响灌装及 配合性。 4.1.3 螺纹须光滑平整，无变形、残缺、粗糙现象。 4.1.4 合模线不得有凸出明显、双合模线错位及尖锐毛刺等影响安全及配合性。 4.1.5 坐姿瓶底无凹凸变形及影响平稳性。 4.1.6 瓶身厚薄均匀在接收范围之内，厚度不小于1.5mm。 4.1.7瓶所有部位都不应有裂纹、裂缝及破损、。 4.1.8异色点主视面允许Φ≤0.5mm的I个或2个不集中点但不影响LOGO及版面；非主视面许Φ≤0.5mm的2个或3个不集中点但不影响版面。 4.1.9气泡主视面允许Φ≤0.5mm的1个或2个气泡但不影响LOGO及版面；非主视 面允许Φ≤1mm的3个以下气泡且不影响版面；但不允许有破气泡。 4.1.10砂眼主视面允许Φ≤0.5mm的I个或2个砂眼但不影LOGO及版面；非主视面允许Φ≤1mm的3个以下砂眼且不影响版面。 4.1.11蒙砂要求表面粗细适当，厚度适中，礞砂位臵一般不升至螺纹底，不低于瓶颈与瓶身交接处，瓶身正面不允许有亮点，侧面最多不超过0.8mm的亮点5个，底部不超过1.0mm的亮点5个。
焊缝外观检验标准 1、目的 指导焊工及焊接检验人员工作，确保焊接质量。 2、适用范围 本标准适用于钢结构件焊缝外观质量检验（自检和专检）。 3、焊接部外观检查项目 3.1 焊接缺陷： 3.1.1咬边：由于焊接参数选择不当，或操作 工艺不正确，沿焊趾的母材部位产生的沟槽或凹陷。 3.1.2焊缝表面气孔：焊接时，熔池中的气泡 在凝固时未能逸出而残留下来形成的空穴叫气孔。表面气孔指露在表面的气孔。 3.1.3未熔合：熔焊时，焊道与母材之间或焊 道与焊道之间，未完全熔化结合的部分；点焊时母材与母材之间未完全熔化结合的部分。 3.1.4未焊透：焊接时接头根部未完全熔透的 现象。 3.1.5裂纹：在焊接应力及其它致脆因素共同 作用下，焊接接头中局部地区的金属原子结合力遭到破坏而形成的新界面而产生的缝隙，它具有尖锐的缺口和大的长宽比的特征。 3.1.6未焊满：由于填充金属不足，在焊缝表 面形成的连续或断续的沟槽。 3.1.7焊瘤：焊接过程中，熔化金属流淌到焊 缝之外未熔化的母材上所形成的金属瘤。 3.1.8烧穿：焊接过程中，熔化金属自坡口背 面流出，形成穿孔的缺陷。 3.2焊缝形状缺陷： 3.2.1焊缝成形差：熔焊时，液态焊缝金属冷凝后形成的焊缝外形叫焊缝成形，焊缝成形差是指焊缝外观上，焊缝高低、宽窄不一，焊缝波纹不整齐甚至没有等。 3.2.2焊脚尺寸：在角焊缝横截面中画出最大等腰三角形中，直角边的长度。缺陷表现在焊脚尺寸小于设计要求和焊脚尺寸不等（单边）等。 3.2.3余高超差：余高高于要求或低于母材。 3.2.4错边：对接焊缝时两母材不在一平面上。 3.2.5漏焊：要求焊接的焊缝未焊接。表现在整条焊缝未焊接、整条焊缝部分未焊接、未填满弧坑、焊缝未填满未焊完等。 3.2.6 漏装：结构件中某一个或一个以上的 零件未组焊上去。 3.2.7飞溅。 3.2.8电弧擦伤。 3.3 复合缺陷：同一条焊缝或同一条焊缝同一处同时存在两种或两种以上的缺陷。 3.4 焊缝打磨。 焊缝打磨要求：打磨后焊缝符合本检验标准，焊缝圆滑过渡或焊缝与母材圆滑过渡，不允许破坏母材，其余参见《挖机结构件焊缝打磨规定》。 4、Ⅰ、Ⅱ级焊缝的划分。 4.1 外观焊缝：是指装配后仍能观察到的焊缝。 4.2Ⅰ级焊缝。 4.2.1挖机和滑移动臂、斗杆所有外观焊缝（注意管夹焊缝包含在内）。 4.2.2中部平台动臂铰座焊缝，中尾部对接
外观检验作业指导书 一、目的：规范公司产品外观检验方法及允收标准。 二、适用范围：所有产品的外观处理检验 三、外观检视条件： 1)视力：校正视力1.0以上。 2)目视距离：检查物距眼睛A级面40㎝，B、C距眼睛一臂远。 3)目视角度：45度~90度（检查时产品应转动）。 4)目视时间：Ａ级面15秒/面，Ｂ、Ｃ面10秒/面。 四、术语和定义 ●A级表面：在使用过程中总能被客户看见的部分。 ●B级表面：在使用过程中常常被客户看见的部分。这些表面允许有轻微不良，但是不 致引起挑剔客户不购买产品。 ●C级表面：在使用过程中很少被客户注意到的表面部分。此表面的外观缺陷应合理而 且不至于给客户觉得该产品质量不佳。 ●D级表面：在使用过程中几乎不被客户看到部分（如：产品的内部件表面）。此表面 的缺陷合理，不能影响零件使用性能。 ●金属表面：包括电镀、氧化、钝化等表现为金属质感的表面，非喷涂表面。 ●拉丝：是一种砂带磨削加工，通过砂带对金属表面进行磨削加工，去除表面缺陷，并 形成具有一定粗糙度、纹路均匀的装饰表面。 ●基材花斑：电镀或氧化前因基体材料腐蚀、材料中的杂质、材料微孔等原因所造成的、 与周围材质表面不同光泽或粗糙度的斑块状花纹外观。 ●抛光区：对基材上的腐蚀、划伤、焊接区、铆接区等部位进行机械打磨抛光后表现出 的局部高光泽、光亮区域。 ●镀前划痕：指材料划痕、电镀或氧化之前因操作不当，或对明显缺陷进行粗打磨等人 为造成的基体材料上的划伤或局部磨擦痕迹，一般呈细线型。
●浅划痕：膜层表面划伤，但未伤及底层（即底层未暴露）；对其它无膜层表面则为： 目测不明显、手指甲触摸无凹凸感、未伤及材料本体的伤痕。 ●深划痕：膜层表面划伤，且已伤至底层（即底层已暴露出来）；对其它无膜层表面则 为：目测明显、手指甲触摸有凹凸感、伤及材料本体的伤痕。 ●凹坑：由于基体材料缺陷，或加工过程中操作不当等原因而在材料表面留下的小坑状 痕迹。 ●凹凸痕：因基材受撞击或校形不良等而呈现出的明显变形、凹凸不平的现象，手摸时 有不平感觉。 ●烧伤：拉丝处理时因操作不当造成零件表面过热留下的烧蚀痕迹。 ●水印：电镀或氧化后因清洗水未及时干燥或干燥不彻底所形成的斑纹印迹。 ●露白：镀锌彩色钝化膜因磨擦而去除，露出新层，或因缝隙截留溶液导致的无钝化膜 现象，呈现为区别于周围彩色的白色。 ●雾状：镀铬、镀镍表面上的模糊、不清晰、不光亮的现象。 ●颗粒：因材料夹杂物或外来物（如焊渣）的影响而在表面形成的，颜色与正常表面一 致的凸起现象。 ●挂具印：指电镀、氧化、喷涂等表面处理生产过程中，因装挂用辅助工具的遮挡而使 其与零件相接触的部位产生局部无膜层的现象。 ●图文损伤：印刷图文因局部脱落或擦伤、附着不良、污染等所造成的图形、字迹不完 整不清晰的现象。 ●气孔：焊接时熔池中的气泡在焊液凝固时未能逸出而残留下来形成的空穴。 ●夹渣：焊后残留在焊缝中的焊渣。 ●焊瘤：焊接过程中，熔化金属流淌焊缝外未熔化的母材上形成的金属瘤。 五、外观检验标准： ●使用材料应符合有效版本图纸的要求，材料本身应无变形、划伤、氧化变色； ●表面光滑、平整、无毛刺、变形、锈蚀、裂纹、压折、夹渣、气孔等；预埋件、铆件
[重点]玻璃瓶质量标准 包装物质量标准——玻璃瓶罐 1 范围 本标准规定了各种玻璃瓶罐的技术要求、试验方法、检验规则和标志、包装、运输、贮存。 本标准适用于我厂的玻璃酒瓶与玻璃酒杯的检验。 下列单项项目范围: 圆度:适合于瓶身横截面为圆形的酒瓶、酒杯; 表面平整度:适合于瓶身纵轴截面为相互平行并垂直于底部水平面的酒瓶、酒杯，不适合于瓶身纵轴截面为椭圆形或其他异形的就酒瓶、酒杯。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文(以下标准以最新版本为准)。 GB/T 24694 玻璃容器白酒瓶; GB/T 4545 玻璃瓶罐内应力检验方法; GB/T 6552 玻璃瓶罐抗机械冲击试验方法; GB/T 4547 玻璃容器抗热震性和热震耐久性实验方法; GB/T 4548 玻璃容器内表面耐水侵蚀性能测试方法及分级; GB 19778 包装玻璃容器铅、镉、砷、锑溶出允许限量; 3.1 玻璃瓶质量标准 3.1.1 材质尺寸应符合下表要求 项目指标不合格限 材质尺寸材质尺寸符合设计图纸要求，以样为准 0% 3.1.2 卫生指标
铅、镉、砷、锑的溶出允许限量满足GB 19778的有关规定。 3.1.3 理化性能应符合下表规定 项目指标不合格限 抗热震性耐急冷温差42?无爆裂 耐水性应符合GB/T 4548中HC3的要求 0% 内应力真实应力小于等于4级 抗冲击/J 应符合GB/T 6552 中的方法试验，?0.6J 3.1.4 海王酒、鹿龟酒等中高档系列产品玻璃瓶外观质量应符合下表规定 项目指标规定不合格限 内棱应光滑圆角，封合面上不允许有影响密封性的皱褶及破裂现象; 口部缺陷 1% 螺纹线皱褶长度不长于1cm 口部尖刺不允许有 单边口模合缝线凸出量不大于0.12mm 模缝线单边凸出量不大于0.2mm 1% 尖锐刺手的不允许有 大于3mm(圆形)或4mm(长不允许有形); 破气泡和表面气泡; 不允许有 泡点 2% 直径在?1mm以下，能目测; 每平方厘米不多于6个 圆形直径0.3,3mm，能目测; 不多于3个 表面平整，无明显凹凸不平现 象。瓶身表面同一纵轴剖面线 上两个最高点所连接的直线到 最低点的距离(凹面)与这两 表面平整度个最高点的长度的百分比;或不大于0.5% 0.5%
贵州湄窖酒业有限公司企业标准 QＢ/GZMJ7-００3--2012 玻璃酒瓶质量标准 受控状态: 发放编号: 版次：［Ａ］ 审核： 批准: ２012-03-05发布２０12-０3－２0 实施 贵州湄窖酒业有限公司发布
玻璃酒瓶质量标准 1 范围 本标准规定了各种玻璃瓶罐的技术要求、试验方法、检验规则和标志、包装、运输、贮存。 本标准适用于我厂的玻璃酒瓶与玻璃酒杯的检验。 下列单项项目范围: 圆度：适合于瓶身横截面为圆形的酒瓶; ２引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文(以下标准以最新版本为准)。 GＢ/T24694 玻璃容器白酒瓶； GB／T 45４5 玻璃瓶罐内应力检验方法; ＧB/T ６５５2 玻璃瓶罐抗机械冲击试验方法; GB/T ４5４７玻璃容器抗热震性和热震耐久性实验方法; ＧB/T ４５48 玻璃容器内表面耐水侵蚀性能测试方法及分级； ＧB 1977８包装玻璃容器铅、镉、砷、锑溶出允许限量; 3.1 玻璃瓶质量标准 ３.１.2 卫生指标 铅、镉、砷、锑的溶出允许限量满足GB 19778的有关规定。 3.1.４海王酒、鹿龟酒等中高档系列产品玻璃瓶外观质量应符合下表规定
4 实验方法 4.1材质 与样进行比对。 4.2 强度 圆瓶按ＧB/Ｔ6５52的规定执行，扁形瓶、方形瓶或其他异形瓶选取瓶身最薄弱部位或接触部位,冲击一次。型式试验可以通过模拟生产碰撞或上机检测。 4.3卫生指标、理化性能 鉴于内包装材料供应商生产的实际情况，卫生指标主要作为验证项目,通过定期(年)要求供应商提供检测报告进行验证。出现争议时由需方送样到国家质量检验部门检验做为仲裁依据。 4.4 规格、尺寸、厚度 用分度值为0．02 mm的游标卡尺或测厚仪或直尺进行测量。 4.５满口容量 用电子称或量筒进行测量。 4.6 垂直轴偏差 用垂直轴偏差检测仪进行检验。
焊缝外观检验标准 1目的指导焊工及焊接检验人员工作，确保焊接质量。 2适用范围本标准适用于山东川普机械有限公司生产的拼板机、卷板机和放板机焊接结构件焊缝外观质量检验（自检和专检）。 3焊接部位外观检查项目 3.1外观焊缝不允许出现的焊接缺陷有： 3.1.1咬边：由于焊接参数选择不当，或操作工艺不正确，沿焊趾的母材部位产生的沟槽或凹陷。 3.1.2焊缝表面气孔：焊接时，熔池中的气泡在凝固时未能逸出而残留下来形成的空穴叫气孔。表面气孔指露在表面的气孔。 3.1.3 未熔合：熔焊时，焊道与母材之间或焊道与焊道之间，未完全熔化结合的部分；点焊时母材与母材之间未完全熔化结合的部分。 3.1.4未焊透：焊接时接头根部未完全熔透的现象。 3.1.5裂纹：在焊接应力及其它致脆因素共同作用下，焊接接头中局部地区的金属原子结合力遭到破坏而形成的新界面而产生的缝隙，它具有尖锐的缺口和大的长宽比的特征。 3.1.6未焊满：由于填充金属不足，在焊缝表面形成的连续或断续的沟槽。 3.1.7焊瘤：焊接过程中，熔化金属流淌到焊缝之外未熔化的母材上所形成的金属瘤。 3.1.8烧穿：焊接过程中，熔化金属自坡口背面流出，形成穿孔的缺陷。 3.2 焊缝形状缺陷： 3.2.1焊缝成形差：熔焊时，液态焊缝金属冷凝后形成的焊缝外形叫焊缝成形，焊缝成形差是指焊缝外观上，焊缝高低、宽窄不一，焊缝波纹不整齐甚至没有等。 3.2.2焊脚尺寸：在角焊缝横截面中画出最大等腰三角形中，直角边的长度。缺陷表现在焊脚尺寸小于设计要求和焊脚尺寸不等（单边）等。 3.2.3 余高超差：余高高于要求或低于母材。 3.2.4错边：对接焊缝时两母材不在一平面上。
外观检验标准作业指导书 1. 目的和范围 为来料、半成品及成品外观检验标准检查提供工作指引。 2. 定义: 2.1 AQL: 可接收的质量水平 2.2 Plan C=0: 零缺陷(样本经检验后是零缺陷方可接收) 2.3 异常通知单: 用于记录和判定、处理不合格品的单据 2.4 特采通知单: 此表格用于裁定那些不符合特定规范的产品 2.5 MRB: 物料评审委员会 2.6 SCAR: 外部供应商纠正措施要求 2.7 ICAR: 内纠正措施要求 3. 职责 3.1 检验员: 负责抽样和检验,标识和记录。 3.2 质量工程师: 负责确定外观检验标准，并对不合格品进行判断及提供处理结论。 4. 授权 4.1 质量工程师 4.2 质保经理 5.程序 5.1 检验员在接到检验通知后，确认产品名、数量、及材质正确后执行抽样检验。 5.2 外观检查首先参照相应部件的图纸或签样检查产品结构与要求是否一致，然后按 以下5.3外观要求允收标准进行检验。
外观检验标准作业指导书
外观检验标准作业指导书Array 6. 参考程序 6.1 进料检验指导书WI-5001 6.2 巡检作业指导书WI-5003 6.3 终检作业指导书WI-5002 6.4 驻供应商检查员出货检验及品质稽查指导书WI-5004 7. 表格/记录 7.1 来料检验记录FM-0013-XXXX 7.2 巡检记录FM-0012-XXXX 7.3 成品检验记录FM-0014-XXXX
文档从网络中收集，已重新整理排版.word版本可编辑.欢迎下载支持. 8. 记录保存 所有记录保存期参考《质量记录控制程序》中规定
贵州湄窖酒业有限公司企业标准 QB/GZMJ7-003--2012 玻璃酒瓶质量标准 受控状态： 发放编号： 版次：［A］ 审核： 批准： 2012-03-05发布 2012-03-20实施 贵州湄窖酒业有限公司发布
玻璃酒瓶质量标准 1 范围 本标准规定了各种玻璃瓶罐的技术要求、试验方法、检验规则和标志、包装、运输、贮存。 本标准适用于我厂的玻璃酒瓶与玻璃酒杯的检验。 下列单项项目范围： 圆度：适合于瓶身横截面为圆形的酒瓶； 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文（以下标准以最新版本为准）。 GB/T 24694 玻璃容器白酒瓶； GB/T 4545 玻璃瓶罐内应力检验方法； GB/T 6552 玻璃瓶罐抗机械冲击试验方法； GB/T 4547 玻璃容器抗热震性和热震耐久性实验方法； GB/T 4548 玻璃容器内表面耐水侵蚀性能测试方法及分级； GB 19778 包装玻璃容器铅、镉、砷、锑溶出允许限量; 3.1 玻璃瓶质量标准 3.1.2 卫生指标 铅、镉、砷、锑的溶出允许限量满足GB 19778的有关规定。 3.1.3 理化性能应符合下表规定
3.1.4 海王酒、鹿龟酒等中高档系列产品玻璃瓶外观质量应符合下表规定
4 实验方法 4.1 材质 与样进行比对。 4.2 强度 圆瓶按GB/T 6552的规定执行，扁形瓶、方形瓶或其他异形瓶选取瓶身最薄弱部位或接触部位，冲击一次。型式试验可以通过模拟生产碰撞或上机检测。 4.3卫生指标、理化性能 鉴于内包装材料供应商生产的实际情况，卫生指标主要作为验证项目，通过定期（年）要求供应商提供检测报告进行验证。出现争议时由需方送样到国家质量检验部门检验做为仲裁依据。 4.4 规格、尺寸、厚度
医疗差错、缺陷判定标准 一、临床科室 一般差错： 1、应邀会诊科室接到会诊通知单8小时内、急诊会诊30分钟内未到申请 科室会诊者； 2、未及时执行上级医嘱指示，对诊断、治疗有影响者； 3、体检遗漏重要阳性体征或未认真观察、记录病情变化，对比要得辅助检查不及时而导致误诊者； 4、未记录有药物过敏史，或漏开过敏试验，而导致误用过敏药物； 5、申请单书写不规范，申请目得不明确，导致误检、漏检者； 6、检查、治疗中，因技术与责任因素造成斷针、断管等未取出，但对人体未造成影响者； 7、伤口、体腔内留置引流条（管）未适时取出者。 严重差错： 8、拒收、推诿病人，致使病情恶化，增加病人痛苦或延误病人检查、诊断、治疗者； 9、各种诊疗操作（如胸、腹、穿刺等），未按《常见疾病诊疗规范》进行, 发生感染等并发症。 10、各种检查或术中误伤重要组织、器官者； 1K因误诊或主观臆断而致治疗原则差错，延误治疗时间，影响治疗效果； 12、对急症、危重病人未能优先诊治，对危重病人随意转送而延误诊治者； 13、对危重病员实施抢救或特殊检查，出现危象时医师不在场者； 14、用药过程中，出现明显得毒、副作用而未及时停用者； 15、对术前检查准备不充分或手术指征掌握不准，而轻率地实施手术； 16、外科手术止血不完善，导致术后继续出血较多，需经二次手术止血者； 17、体腔或软组织内遗留纱布、器械等异物,但未在离手术室前发现而拆开伤口取出者； 18、病理标本丢失，影响诊断治疗者； 19、错下医嘱（包括:姓名、性别、年龄、床位、药名、剂量、用法、部位）已执行； 20、对院领导与上级医师得指示不执行，违反规定影响诊疗工作得； 21、急诊、危重病人会诊、抢救中，接到会诊通知单或xx不及时参加会诊、抢救者。 二、诊断缺陷 （一）重度缺陷 1、主要疾病诊断错误、诊断不清、延误诊断、延长疗程、影响转归。 3、非疑难病人7日内诊断不明者。
第八章：焊接缺陷及焊接质量检验 学习要求：掌握焊接中各种焊接缺陷，了解焊接缺陷产生的原因及预防措施，掌握各种焊接检验方法。掌握公司焊缝外观检验标准， 课时：4课时 基本内容 前言：随着科学技术的发展，焊接在工业生产中的地位更加重要。从大量结构的事故原因分析结果可以看出，很多是由于焊接质量不好造成的，而焊工的责任心和操作技能直接影响到焊接质量。为提高焊工的素质，保证焊接结构的使用安全、可靠，对焊工进行培训与考核是十分必要的。 第一节焊接缺陷 焊接缺陷：焊接接头中产生的不符合设计或工艺文件要求的缺陷 一、焊接缺陷的分类按焊接缺陷在焊缝中的位置，可分为外部缺陷与内部缺陷两大类。外部缺陷位于焊缝区的外表面，肉眼或用低倍放大镜即可观察到。例如：焊缝尺寸不符合要求、咬边、焊瘤、弧坑、烧穿、下塌、表面气孔、表面裂纹等。内部缺陷位于焊缝内部，需用破坏性实验或探伤方法来发现。例如：未焊透、未熔合、夹渣、内部气孔、内部裂纹等。 二、常见电焊缺陷 （1）焊缝尺寸不符合要求主要指焊缝宽窄不一、高低不平、余高不
足或过高等。焊缝尺寸过小会降低焊接接头强度；尺寸过大将增加结构的应力和变形，造成应力集中，还增加焊接工作量。焊接坡口角度不当或装配间隙不均匀，焊接电流过大或过小，运条方式或速度及焊角角度不当等均会造成焊缝尺寸不符合要求。 （2）咬边由于焊接参数选择不当，或操作工艺不正确，沿焊趾的母材部位产生的沟槽或凸陷即为咬边。咬边使母材金属的有效截面减小，减弱了焊接接头的强度，而且在咬边处易引起应力集中，承载后有可能在咬边处产生裂纹，甚至引起结构的破坏。产生咬边的原因 操作方式不当，焊接规范选择不正确，如焊接电流过大，电弧过长，焊条角度不当等。咬边超过允许值，应予补焊。 （3）焊瘤焊接过程中，熔化金属流淌到焊缝之外未熔化的母材上，所形成的金属瘤即为焊瘤。焊瘤不仅影响焊缝外表的美观，而且焊瘤下面常有未焊透缺陷，易造成应力集中。对于管道接头来说，管道内部的焊瘤还会使管内的有效面积减少，严重时使管内产生堵塞。焊瘤常在立焊和仰焊时发生。焊缝间隙过大，焊条角度和运条方法不正确，焊条质量不好，焊接电流过大或焊接速度太慢等均可引起焊瘤的产生。（4）烧穿焊接过程中，熔化金属自坡口背面流出，形成穿孔的缺陷称为烧穿。烧穿常发生于打底焊道的焊接过程中。发生烧穿，焊接过程难以继续进行，是一种不允许存在的焊接缺陷。造成烧穿的主要原因是焊接电流太大或焊接速度太低；坡口和间隙太大或钝边太薄以及操作不当等。为了防止烧穿，要正确设计焊接坡口尺寸，确保装配质量，选用适当的焊接工艺参数。单面焊可采用加铜垫板或焊剂垫等办法防
包装物质量标准——玻璃瓶罐 1 范围 本标准规定了各种玻璃瓶罐的技术要求、试验方法、检验规则和标志、包装、运输、贮存。 本标准适用于我厂的玻璃酒瓶与玻璃酒杯的检验。 下列单项项目范围： 圆度：适合于瓶身横截面为圆形的酒瓶、酒杯； 表面平整度：适合于瓶身纵轴截面为相互平行并垂直于底部水平面的酒瓶、酒杯，不适合于瓶身纵轴截面为椭圆形或其他异形的就酒瓶、酒杯。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文（以下标准以最新版本为准）。 GB/T 24694 玻璃容器 白酒瓶； GB/T 4545 玻璃瓶罐内应力检验方法； GB/T 6552 玻璃瓶罐抗机械冲击试验方法； GB/T 4547 玻璃容器 抗热震性和热震耐久性实验方法； GB/T 4548 玻璃容器内表面耐水侵蚀性能测试方法及分级； GB 19778 包装玻璃容器 铅、镉、砷、锑溶出允许限量; 3.1 玻璃瓶质量标准 3.1.1 材质尺寸应符合下表要求 项 目 指 标 不合格限 材质尺寸 材质尺寸符合设计图纸要求，以样为准 0% 3.1.2 卫生指标 铅、镉、砷、锑的溶出允许限量满足GB 19778的有关规定。 3.1.3 理化性能应符合下表规定 项 目 指 标 不合格限 抗热震性 耐急冷温差42℃无爆裂 0% 耐水性 应符合GB/T 4548中HC3的要求 内应力 真实应力小于等于4级 抗冲击/J 应符合GB/T 6552 中的方法试验，≥0.6J 3.1.4 海王酒、鹿龟酒等中高档系列产品玻璃瓶外观质量应符合下表规定 项 目 指 标 规 定 不合格限 口部缺陷 内棱应光滑圆角，封合面上影响密封性的 皱褶及破裂现象； 不允许有 1% 螺纹线皱褶 长度不长于1cm 口部尖刺 不允许有 模缝线 单边口模合缝线凸出量 不大于0.12mm 1% 单边凸出量 不大于0.2mm 尖锐刺手的 不允许有 泡点 大于3mm （圆形）或4mm （长形）； 不允许有 2% 破气泡和表面气泡； 不允许有 直径在≤1mm 以下，能目测； 每平方厘米不多于6个 圆形直径0.3～3mm ，能目测； 不多于3个 表面平整度 表面平整，无明显凹凸不平现象。瓶身表面同一纵轴剖面线上两个最高点所连接的直线到最低点的距离（凹面）与这两个最高点的长度的百分比；或瓶身表面同一纵轴剖面线上的最高点的切线到两个最低点的平均距离（凸面）与两个最低点的长度的百分比。 不大于0.5% 0.5%
附件2：焊缝外观质量检查要求 1、适用范围：本守则适用于起重机械及其它钢结构的手工电弧焊、埋弧自动焊的外观质量检查，当图样工艺或技术条件另有规定时不受本要求限制。 2、检查工具：（１）焊缝检验尺（２）钢直尺 3、检查方法： （1）焊工施焊完毕后，应将熔渣和两侧飞溅清理干净，进行自检，并按规定打上焊工代号钢印，然后交检验员检验，经检验合格后，方可转入后道工序。 （2）应对焊缝表面缺陷，如裂纹、表面气孔、咬边、弧坑和焊瘤等进行宏观检查，必要时（可疑处）用五倍以上放大镜仔细观察。焊缝外形尺寸（焊缝宽度、宽度差、焊缝高度、高度差）应用焊接检验卡尺进行检查。 （3）测量咬边深度，用钢直尺测咬边长度。 （4）检查焊缝的错边量。如钢板焊后产生角变形，可用钢直尺量得空隙尺寸，用三角函数计算出角变形度数（可预先计算好，列出空隙尺寸与度数的对应值）。 （5）用钢直尺从基准线量至焊缝隙中心，经测量焊缝的不直度和中心偏移量。 4、表面质量要求： （1）焊缝外观形状、尺寸、平直度应符合技术标准和设计图纸的规定。 （2）焊缝表面和热影响区不得有裂纹，未熔合、夹渣、气孔、烧穿和焊瘤。自动焊表面不得有未焊透、咬边和凹坑。焊缝上的熔渣和两侧的飞溅必须清除干净。 （3）焊缝与母材应圆滑过渡。 （4）Ｔ形角焊缝的焊脚尺寸应符合技术标准和设计图样要求，外形应平滑过渡。 （5）焊缝的咬边深度不得大于0.5mm，咬边的连续长度不得大于100mm，焊缝两侧咬边的总长度，不得超过该焊缝长度的15%。 （6）焊缝不得有低于母材的凹瘤，低于母材的凹瘤深度不得大于0.5mm，凹瘤的连续长度不得大于10mm，凹瘤的总长度不得大于该焊缝总长度的10%。 5、焊缝尺寸及其偏差的规定 （1）平焊缝余高应≤3mm，余高差≤2mm。 （2）对接焊缝的宽度，其下限以填满焊缝坡口而不产生边缘未熔合为原则，其上限为坡口宽度加4mm。宽度差≤3mm。 （3）焊缝的不直度不得大于３mm，且不应有明显突变，在1m长度上只允许一个
源通和公司作业指导书产品检验规范文件编号文件版本制定日期 2014-11-12 生效日期 ※※封面※※ 产 品 检 验 规 范 制定:审核:批准: 文件分发明细 副本:□总经理□管理者代表□ 财务部□仓库□市场部□采购部□研发部□工程部□生产部□品管部□行政人事部□计划物控部正本:文控中心副本编号: 制修订记录 文件版本修订日期制修订页次制修订摘要 A.0 1-8 第一版 页版本目录 页 次
1 2 3 4 5 6 7 8 版本 A.0 A.0 A.0A.0A.0A.0A.0A.0 1. 目的: 建立一套本公司通用之成品检验标准、以适合品管部在执行标准时有章可依;完善公司质量作业标准,规范产品检验方式,确保产品质量满足客户质量要求。 2. 范围: 公司所有充电器产品均适合本标准。 3. 权责: 品管部:负责公司产品外观、电性等各类检验工作。 4. 定义: 4.1 致命不合格(CR :可能影响产品的安全使用或导致产品主要性能失效的不合格; 4.2 严重不合格(MA :可能影响产品性能失效或降低性能或影响产品形象的不合格; 4.3 轻微不合格(MI :任何不符合规定要求又不严重影响产品外观或性能的不合格; 4.4 自检:由 QA 根据现有设备自行检验; 4.5 外检:由产线测试或第三方检测机构进行测试; 4.6 实验室:由公司实验室做可靠性测试; 5.支持文件: 采用 GB2828.1-2012(Ⅲ级正常检验单次抽样计划进行随机抽样 , 依下表选定其 AQL 值, 列表如下: 5.1《成品检验作业指导书》 QWPG-003 5.2《抽样计划作业指导书》 QWPG-004
一目的：规范玻璃瓶的检验方法，使玻璃瓶的品质符合要求二、范围 适用于我公司低温奶产品的玻璃瓶的验收。 三、引用标准 引用《SN/T 0400.11-2002 出口罐头检验规程：玻璃容器》 引用《GB/T4547玻璃容器抗热震性和热震耐久性实验方法》 四、检验程序 1、对进厂玻璃瓶检查其生产厂是否在合格供方名录内； 2、检查玻璃瓶出厂合格证是否齐备； 3、在以上检查符合要求的基础上实施检验 五、抽样 1、首先根据该批货物的总件数的5%计算抽取的件数； 2、从车前、中、后随机抽取所需件数的三分之一为检验用量 六、技术指标
七、检验方法 7.1外观检验： 自然光线下直接观察瓶子应光洁透明，造型与样品一致，不许有锈迹、油渍、水迹难以擦除的污染，瓶内不许有纸屑、昆虫、毛发、碎玻璃、金属、大量灰尘等异物。 7.2,规格检验 7.2.1瓶重：在随机抽取的样品中取10个样品瓶，用精度为0.01g的感量天平称量，取平均值报结果. 7.2.2瓶高：用最小刻度值为0.01mm的游标卡尺测量。 7.3 配套性检验.：取样品瓶20个，送与车间进行配套试用实验，应与瓶子的撕拉盖配套适宜，对称，车间试用通过试验。 7.4材质：与标准样一致 7.5重金属含量：每批验证厂家报告，每年提供一次第三方的检测报告 7.6带“※”项目为入厂必检项目，检验结果如有一项指标不符合本标准要求，应重新加倍在包装单元中采取有代表性的样品进行复检，复检结果中仍有一项指标不符合本标准要求，则判该批产品为不合格品。 八、包装、运输、储存 8.1供应商提供的玻璃瓶应由生产企业的质量监督检验部门进行检验，每单个包装应附：检测报告，注明生产厂家、产品名称、商标、规格数量、质量等级、生产日期、出厂日期、检验包装者姓名或代号。外包装上应有“玻璃制品，小心轻放”字样。 8.2运输要防止剧烈震动，装卸时要轻拿轻放，运输工具应有防雨、雪用具。8.4储存场地应通风清洁、干燥、不得露天。
钢结构焊缝外观检验标准 1适用围:本标准叙述了钢结构产品焊缝外观检验所需条件、?适用围和合格标准。 2产品焊缝包括定位焊缝、完工焊缝及返修焊缝。 3焊工钢印和焊缝标识的要求 3.1 钢印须采用低应力钢印，钢印标记的打印应清晰完整，严禁用凿子、冲头等锋利工具进行打印。 3.2 打印深度为0.3mm~0.5mm。 3.3所有对接焊缝要求打焊工钢印和焊缝标识，焊工在完成焊缝焊接后应立即打上自己的代号钢印及焊缝标识（焊缝标识具体参考附件1）。 3.4一条焊缝如有数人同时施焊，应分别打上各人钢印，返修焊缝如非本人直接返修者，在返修焊缝旁适当位置打上返修焊工钢印，若因返修而去除了原焊工钢印，则应补打原焊工钢印。 3.5当产品图样对打焊工钢印另有规定时，应按图样要求打上焊工钢印。 4焊缝外观检验标准 4.1焊缝表面质量应符合以下规定: a)不得在坡口外母材上引弧； b）焊后清除掉所有的松散的焊接飞溅及焊缝上的熔渣； c)焊缝尺寸、位置符合图纸； d)焊道间或焊道和母材上没有焊瘤或未熔合；
e)焊缝和相邻母材上没有裂纹； f)焊缝表面应没有粗糙的波纹或沟槽，并与被连接表面圆滑过渡； g)不得有焊接弧坑,收弧点不得有裂纹。 h)返修焊缝表面，应修磨成与原焊缝基本一致，并打上返修焊工钢印。 4.2缝的质量等级划分应按照表1进行，未做规定的其他焊缝质量等级为三级，当有特殊要求时按照图纸或技术条件执行。 表1焊缝的质量等级划分 4.3焊缝的外观检查应符合如下规定： a)焊缝的外形尺寸应符合设计图样和本标准的要求，焊缝余高和错边允许偏差按照表2要求，焊缝表面应为均匀的鳞片状，不应有焊瘤
文件标题：外观检验与判定标准 页码：4页之1 1．目的： 通过规范产品外观检验标准，以利检验作业之切实运作，确保产品品质得以有效管控。 2．范围： 公司产品之外观检验作业皆属之。 3．内容： 3. 1．检验方式：依据公司相关程序文件实施规范作业。 3. 2．检验要求：根据产品的特性、用途及客户之要求实施相关作业。 3. 3．外观检验条件： 3. 3. 1．目视光源：室内使用40W~80W日光灯，无反射光且光线一致，光源至物品距 离为0.6M~1.2M。 3. 3. 2．目视距离：眼睛距离产品0.3M~0.4M，约半臂长。 3. 3. 3．目视角度：产品与视角水平线为0o~45o角，亦可旋转确认潜在缺陷。 3. 3. 4．目视时间：产品正面约为4秒，其它面约为2秒。 3. 4．检验判定标准： (接下页) 审批: 日期: 制定: 日期: 检验检验检验判定标准判定备
页码：4页之2 文件标题：外观检验与判定标准 项目方式CRI MAJ MIN 注 塑胶件类目视 、 卡尺 、 投影 机 、 工具 显微 镜 杂色、缩水、缺胶、不饱模、烧焦、水纹、压痕等. √ 参 照 产 品 外 观 不 良 限 度 样 品 进 行 检 验毛边、溢料(外露≧0.5mm). √ 塑胶件孔内毛边且影响装配. √ 物品正面起泡(面积≧0.3mm2). √ 物品侧面起泡(面积≧0.5mm2) √ 表面印痕(长≧0.3mm). √ 有裂纹(含卡钩、齿脚). √ 表面擦伤呈雾状(毛状). √ 表面刮伤呈丝状. √ 表面刮伤呈沟状(宽度≧0.2mm),且色泽变色、泛白. √ 表面刮伤呈沟状(宽度≧0.2mm),无变色现象. √ 颜色错误与工程要求不符. √ 颜色与工程认可样品有色差. √ 表面亮雾度不符合确认样品. √ 五金件类目视 、 卡尺 、 投影 机 、 工具 显微 镜 端子脚变形但可以铆合. √端子脚变形影响铆合√ 端子头部变形但不影响对插. √端子头部变形影响对插. √ 端子氧化(有黑点、红点). √ 端子开叉(有毛边). √端子弹片下陷. √ 端子表层刮伤、压伤且交界处有台阶,但未见铜底. √端子表层刮伤、压伤且见铜底. √ 端子包装散乱,纸盘脱落. √ 端子绕带方向反. √ 铁壳氧化(有黑点、红点). √ 检验项目检验 方式 检验判定标准 判定备 注 CRI MAJ MIN
[重点]玻璃瓶质量标准及检验方法 包装物质量标准——玻璃瓶罐 1 范围 本标准规定了各种玻璃瓶罐的技术要求、试验方法、检验规则和标志、包装、运输、贮存。 本标准适用于我厂的玻璃酒瓶与玻璃酒杯的检验。 下列单项项目范围: 圆度:适合于瓶身横截面为圆形的酒瓶、酒杯; 表面平整度:适合于瓶身纵轴截面为相互平行并垂直于底部水平面的酒瓶、酒杯，不适合于瓶身纵轴截面为椭圆形或其他异形的就酒瓶、酒杯。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文(以下标准以最新版本为准)。 GB/T 24694 玻璃容器白酒瓶; GB/T 4545 玻璃瓶罐内应力检验方法; GB/T 6552 玻璃瓶罐抗机械冲击试验方法; GB/T 4547 玻璃容器抗热震性和热震耐久性实验方法; GB/T 4548 玻璃容器内表面耐水侵蚀性能测试方法及分级; GB 19778 包装玻璃容器铅、镉、砷、锑溶出允许限量; 3.1 玻璃瓶质量标准
3.1.1 材质尺寸应符合下表要求 项目指标不合格限 材质尺寸材质尺寸符合设计图纸要求，以样为准 0% 3.1.2 卫生指标 铅、镉、砷、锑的溶出允许限量满足GB 19778的有关规定。 3.1.3 理化性能应符合下表规定 项目指标不合格限 抗热震性耐急冷温差42?无爆裂 耐水性应符合GB/T 4548中HC3的要求 0% 内应力真实应力小于等于4级 抗冲击/J 应符合GB/T 6552 中的方法试验，?0.6J 3.1.4 海王酒、鹿龟酒等中高档系列产品玻璃瓶外观质量应符合下表规定 项目指标规定不合格限 内棱应光滑圆角，封合面上不允许有影响密封性的皱褶及破裂现象; 口部缺陷 1% 螺纹线皱褶长度不长于1cm 口部尖刺不允许有 单边口模合缝线凸出量不大于0.12mm 模缝线单边凸出量不大于0.2mm 1% 尖锐刺手的不允许有 大于3mm(圆形)或4mm(长不允许有形); 破气泡和表面气泡; 不允许有 泡点 2% 直径在?1mm以下，能目测; 每平方厘米不多于6个 圆形直径0.3,3mm，能目测; 不多于3个 表面平整，无明显凹凸不平现 象。瓶身表面同一纵轴剖面线
焊缝外观质量检验标准 GE GROUP system office room 【GEIHUA16H-GEIHUA GEIHUA8Q8-
1.目的 指导焊工及焊接检验人员工作，确保焊接质量。 2.适用范围 本基准适用于所有安徽山河矿业装备股份有限公司生产的钢结构件焊缝外观检测。 3.焊接部外观检查项目 3.1 焊接缺陷：
3.1.1咬边：由于焊接参数选择不当，或操作工艺不正确，沿焊趾的母材部位产生的沟槽或凹陷。 3.1.2焊缝表面气孔：焊接时，熔池中的气泡在凝固时未能逸出而残留下来形成的空穴叫气孔。表面气孔指露在表面的气孔。 3.1.3未熔合：熔焊时，焊道与母材之间或焊道与焊道之间，未完全熔化结合的部分；点焊时母材与母材之间未完全熔化结合的部分。 3.1.4未焊透：焊接时接头根部未完全熔透的现象。 3.1.5裂纹：在焊接应力及其它致脆因素共同作用下，焊接接头中局部地区的金属原子结合力遭到破坏而形成的新界面而产生的缝隙，它具有尖锐的缺口和大的长宽比的特征。 3.1.6未焊满：由于填充金属不足，在焊缝表面形成的连续或断续的沟槽。 3.1.7焊瘤：焊接过程中，熔化金属流淌到焊缝之外未熔化的母材上所形成的金属瘤。 3.1.8烧穿：焊接过程中，熔化金属自坡口背面流出，形成穿孔的缺陷。 3.2焊缝形状缺陷： 3.2.1焊缝成形差：熔焊时，液态焊缝金属冷凝后形成的焊缝外形叫焊缝成形，焊缝成形差是指焊缝外观上，焊缝高低、宽窄不一，焊缝波纹不整齐甚至没有等。 3.2.6 漏装：结构件中某一个或一个以上的零件未组焊上去。
3.3 复合缺陷：同一条焊缝或同一条焊缝同一处同时存在两种或两种以上的缺陷。 3.4 焊缝打磨。 焊缝打磨要求：打磨后焊缝符合本检验标准，焊缝圆滑过渡或焊缝与母材圆滑过渡，不允许破坏母材。 4.Ⅰ、Ⅱ级焊缝的划分。 4.1掘进机所有需要超声波探伤的焊缝外观质量按Ⅰ级验收，其它焊缝按二级焊缝验收。 4.4不允许存在Ⅲ、Ⅳ级焊缝，否则返工甚至报废，若报废须由焊接工程师确认。 5.检验方法。 5.1本标准只作为焊接部位外观检查的标准，对焊缝内部质量进行评定时，不适用本标准，焊缝内部质量要跟据相应的其它检查方法评定。检验方法包括以下三种：5.1.1 肉眼观察。 5.1.2可使用放大镜检验，放大倍数应以五倍为限。 5.2复合缺陷的判定以最差的级别判定。 5.3缺陷判定后应作好标识，标明缺陷性质。 5.4标明的缺陷必须返工，缺陷返工后应重新对缺陷位置进行检验。 6、检验标准（单位为mm）
1 目的： 1.1建立公司对零件的外观质量要求及测试技术，确保零件质量，进而达成设计所期望的功能。 1.2作为样品承认测试及IQC进料检验依据。 2 范围： 2.1凡本公司生产的产品上所用的零件均属。 2.2但本规范若与工程蓝图有相抵触时，以工程图面为准。 3 抽样计划及判定标准： 3.1依据MIL-STD-105E抽样表，一般检验水平Ⅱ级，采正常检验。 3.2判定标准区分： 3.2.1 致命缺点(CRITICAL DEFECT) AQL 0 3.2.2 主(重)缺点(MAJOR DEFECT) AQL 0.65 3.2.3 次(轻)缺点(MINOR DEFECT) AQL 1.5 4 检验环境： 4.1 检验光源80～150烛光或照度700ULX以上的正方1M,表面与检验者45°。 4.2 距离30CM。 4.3 时间5秒。 4.4 检验时,禁止在反光的状况下检验而突显其缺点。 5 依零件分类： 5.1五金类(SEREW﹑NUT﹑WASHER ﹑BRACKET﹑CASE﹑PLASTIC.) 5.2印刷类(MANUAL﹑LABEL﹑DISPLAY、GIFT BOX 、CARTON) 5.3 PCB类 5.4电子零件类： 5.4.1主动组件：IC﹑晶体管﹑二极管﹑振荡器。 5.4.2被动组件：RES﹑CAP﹑TRANSFORMER 5.4.3电子机械件：CONNECTOR﹑COIL﹑FILTER﹑SWITCH﹑FUSE﹑SOCKET﹑ STICK﹑HEADER. 5.5 线材类(POWER﹑CORD﹑CABEL﹑WIRE) 本数据所有权属XX有限公司，非经书面准许不可翻印，复制或以其它任何形式传递或揭露。
修改记录 制订部门:品管部
制作: 审核: 批准: 1.0范围 本标准规定了xxx科技有限公司品牌，以及其他无客户特殊外观要求的品牌的盒式产品、一体化机箱和手持类产品的外观检验标准。在本标准中未出现的缺陷种类参照现有关规定执行或参考与它相似(影响程度相当)的项目执行。 本标准可用于指导结构件供应商生产、装配检验，xxx科技有限公司装配检验等环节对xxx科技有限公司产品的外观检验和验收。 如果某个产品的客户对外观有特殊要求，则按照客户提供的外观标准来进行检验和验收。 本标准对一些可以接受的表面外观缺陷进行限制。 2.0术语和定议 产品表面等级根据重要程度，可划分为A级面、B级面和C级面，具体定义如下： A级面 B级面 C级面表面等级的规定是产品的外观标准，对于产品在客户处使用时看不见的内部表面，如塑胶滑道等，不属于本标准规定范围。 表面等级的定义是以在最终客户处使用情况为条件而界定的。如果零件、部件、产品在后续装配、安装过程中被掩盖，则以被掩盖后的表面来定义；如果零件、部件、产品在后续装配、安装过程中有可能被掩盖也有可能不被掩盖，则按照不掩盖的表面来定义。 3.0检验条件 3.1光照要求
在自然光或光照度在500LX 的近似自然光下检验。对于40W的日光灯、检验距离要求是500mm。 3.2检验员的要求 检验者的视力或矫正视力不低于1.0，被检查表面和人眼视线呈45°角（图2）. 3.3检验时间、距离和是否旋转的要求 4.0 可接收的A级面、B级面和C级面缺陷不能影响装配和功能，否则仍判不合格。 同一表面同一区域缺陷不能聚集过多。即在直径100mm的圆内，实际缺陷数量不能超过缺陷允收表规定的缺陷数量 N 。 同一表面同一区域缺陷不能聚集过大。即实际测量结果不能大于缺陷允收表的要求。对于可累积计算的缺陷如长度L和面积S等，记录累积值（L＝L1+L2+…Ln，S＝S1+S2+…Sn）与缺陷允收表比较。对无法累积计算的缺陷如高度H，宽度W，直径D等，记录最大的测量值与缺陷允收表比较。 缺陷允收表解释： 缺陷允收表规定了在直径100mm的圆内各类缺陷的允收标准,两个缺陷点间的距离要大于50mm。 缺陷允收表中的N代表缺陷数量；L代表缺陷长度；W代表缺陷宽度；H代表缺陷高度；D代表缺陷直径；S代表缺陷面积,面积的单位是mm2。本文中涉及到的长度，宽度、粗细、高度、直径的单位是mm。 缺陷允收表中关于缺陷的记录解释如图 3 所示： 缺陷允收表中关于缺陷的记录解释 5 .0 塑胶件外观标准 5.1 塑胶件缺陷定义
