三端固定式集成稳压器的电路原理及应用
1.三端固定式集成稳压器如果将前述的串联型稳压电源电路全部集成
在一块硅片上，加以封装后引出三端引脚，就成了三端集成稳压电源了。
正电压输出的78××系列，负电压输出的79××系列。其中××表示固定电
压输出的数值。如：7805、7806、7809、7812、7815、7818、7824 等，指输出电压是+5V、+6V、+9V、+12V、+15V、+18V、+24V。79××系列也与之对应，只不过是负电压输出。这类稳压器的最大输出电流为1.5A，塑料封装(TO-220)
最大功耗为10W(加散热器);金属壳封装(TO-3)外形，最大功耗为20W(加散热器)。
2. 三端集成稳压器的典型应用⑴固定输出连接
在使用时必须注意：(VI)和(Vo)之间的关系，以W7805 为例，该三
端稳压器的固定输出电压是5V，而输入电压至少大于8V，这样输入/输出之间
有3V 的压差。使调整管保证工作在放大区。但压差取得大时，又会增加集成
块的功耗，所以，两者应兼顾，即既保证在最大负载电流时调整管不进入饱和，又不致于功耗偏大。
⑵固定双组输出连接
⑶扩大输出电流连接
二极管D 以低消T 管VBE 压降而设置，扩大的输出电流为：，原输出
电流是Io，现可以近似扩大β倍。
⑷扩大输出电压范围
，所以：
⑸连接成恒流源电路
⑹三端可调式集成稳压电路
三端集成稳压器 电子初学者的重要训练课题之一就是用三端集成稳压器组装输出电压可调的稳压电源（见图 1 ），但初学电子的网友们很多都是第一次使用三端集成稳压器，希望能更多地了解它的应用知识，对此，笔者和初学者进行了讨论。 同学：我在电子元件商店见到三端稳压集成块的品种很多，外形和产品型号也各不相同，这种稳压器件可以分成哪几种主要类型呢？ 老师：国产三端集成稳压器已经标准化、系列化了，按照它们的性能和不同用途，可以分成两大类，一类是固定输出正压（或负压）三端集成稳压器 W7800 （ W7900 ）系列，另一类是可调输出正压（或负压）三端集成稳压器 W317 （ W337 ）系列。前者的输出电压是固定不变的，后者可在外电路上对输出电压进行连续调节。今天大家装机使用的就是三端可调正压输出集成稳压器 W317 。 同学：怎样用固定电压输出三端集成稳压器组成稳压电源呢？ 老师：这种电源电路很简单，我先画出电路图（图 2 ）。三端稳压器的输入端接在整流滤波电路的后面，输出端直接接负载，公共端接地，电源就能正常工作，输出稳定的直流电压。但是，在实际应用中为了抑制高频干扰并防止产生自激振荡，在它的输入端并联了电容器 C1 ，输出端并联了电容器 C2 。 同学：国产固定输出三瑞稳压器产品有多少种输出电压可供选择？对它的输入电压 U i 有什么要求呢？ 老师：固定输出正压（或负压）三端集成稳压器产品的输出电压（绝对值）有 5V 、 6V 、 9V 、12V 、 15V 、 18V 、 24V 共 7 种，可以根据实际需要选择使用。为了保证稳压器能够正常工作，要求输入电压 U i 与输出电压 U o 的差值应大于 3V 。压差太小，会使稳压器性能变差，甚至不起稳压作用；压差太大，又会增大稳压器自身消耗的功率，并使最大输出电流减小。厂家对每种型号的稳压器都规定了最大输入电压值。一般取 U i -U o 为 3 ～ 7V 。 同学：从型号上怎样体现三端稳压器输出电压的大小呢？ 老师：我们以 W7800 系列的稳压器产品为例，一般都用“ 78 ”后面的数字表示输出电压的大小。例如， W7806 表示输出电压为 6V ； W7812 表示输出电压为 12V ，等等。 同学：三端稳压器的输出电流有多大呢？ 老师：三端集成稳压器按最大输出电流不同又可分成三个系列： W7800 、 W317 系列的最大输出电流为 1.5A ； W78M00 、 W317M 系列的最大输出电流为 0.5A ； W78IDO 、 W317L 系列的最大输出电流为 0.1A 。 同学：我在商店里看到三端稳压集成块有好几种不同的外形。 老师：国产三端稳压器的封装形式有 F-2 型、 TO-92 型、 S － 1 型、 S-7 型等多种，我这里有几种样品（图 3 ），大家可以看一看。需要特别说明的是，三个引脚的排列和它们的功能，对不同型号的产品或不同厂家的产品可能并不相同，使用时一定要看说明书。
78系列三端集成稳压器的检测 1．测量各引脚之间的电阻值 用万用表测量78系列集成稳压器各引脚之间的电阻值，可以根据测量的结果粗略判断出被测集成稳压器的好坏。 ●用万用表R×1k档 ●正测是指黑表笔接稳压器的接地端，红表笔去依次接触另外两引引脚；负测指红表笔接地端， 黑表笔依次接触另外两引引脚。电阻值是用万用表的R×1k档测得。 ? 由于集成稳压器的品牌及型号众多，其电参数具有一定的离散性。通过测量集成稳压器各 引脚之间的电阻值，也只能估测出集成稳压器是否损坏。若测得某两脚之间的正、反向电 阻值均很小或接近0Ω则可判断该集成稳压器内部已击穿损坏。若测得鞭两脚之间的正、 反向电阻值均为无穷大，则说明该集成稳压器已开路损坏。若测得集成稳压器的阻值不稳定，随温度的变化而改变，则说明该集成稳压器的热稳定性能不良。 ●2．测量稳压值即使测量集成稳压器的电阻值正常，也不能确定该稳压器就是完好的，还应进 一步测量其稳压值是否正常。测量时，可在被集成稳压器的电压输入端与接地端之间加上一个 直流电压（正极接输入端）。 ●此电压应比被测稳压器的标称输出电压高3V以上（例如，被测集成稳压器是7806，加的直流 电压就为+9V），但不能超过其最大输入电压。若测得集成稳压器输出端与接地端之间的电压值输出稳定，且在集成稳压器标称稳压值的±5%范围内，则说明该集成稳压器性能良好。 ●（二）79系列三端集成稳压器的检测 ●1．测量各引脚之间的电阻值与78系列集成稳压器的检测方法相似，用万用表R×1k档测量 79系列集成稳压器各引脚之间的电阻值，若测得结果与正常值相差较大，则说明该集成稳压器性能不良。表10-31是79××系列集成稳压器的电阻值。 ●2．测量稳压值测量79系列集成稳压器的稳压值，与测量78系列集成稳压器稳压值的方法相 同，也是在被测集成稳压器的电压输入端与接地端之间加上一个直流电压（负极接输入端） ●此电压应比被测集成稳压器的标称电压低3V以下（例如，被测集成稳压器是7905，加的直流 电压应为-8V），但不允许超过集成稳压器的最大输入电压。若测得集成稳压器输出端与接地端之间的电压值输出稳定，且在集成稳压器标称稳压值的±5%范围内，则说明该集成稳压器完 好。 ●（三）17/37/38系列三端集成稳压器的检测 ●1．测量各引脚之间的电阻值 ●系列集成稳压器的电阻值是用万用表R×1k档测得。若被测集成稳压器的电阻值与表中电阻值相 差较大，则说明该集成稳压器有问题。 ●2．测量稳压值测量17/38系列正电压型可调式集成稳压器时，可将其按照图10-61中所示的 电路连接好。测量37系列负电压型可调式集成稳压器时，应将其按照图10-62中所示的电路连
电子教案 三端可调式集成稳压电源电路安装 课题：三端可调式集成稳压电源电路安装 科目：电子装配技训 单位：宝鸡理工学校电工电子教研组
姓名：何慧强 授课班级：电信0735班电信0736班 一、教学内容：三端可调式集成稳压电源电路安装 二、教学目标： 知识目标： 1、了解三端可调式集成稳压电源原理； 2、了解三端可调式集成稳压器的使用方法； 能力目标： 1、培养学生分析电路结构、工作过程的能力； 2、提高学生电子装配的基本技能和技巧； 情感目标： 通过教学激发学生的求知欲望，增强学生的自信心和成就感，培养学生互相合作的团队精神。 三、教学重难点 1、教学重点：掌握三端可调式稳压电源电路的安装和调试 2、教学难点：了解三端可调式稳压电源电路的工作原理 四、教学方法 讲授法、演示法、示范法、实践练习
五、教时：2课时 教学过程： 1、电路结构： （1）电路原理图 （2）电路组成：变压器T 、电路指示灯、LED 、1R 、桥式整流 电路41VD VD -、滤波电容1C 、稳压电路（2C 、3C 、4C 、5VD 、6VD 、2R 、RP 及317LM 等）。 2、元器件参数： 电阻器：1R ΩK 25、 2R ΩK 240、 RP ΩK 7.4 电容器：1C （电解电容）V F 63/470μ 2C （圆片电容）V F 63/1.0μ 3C （电解电容）V F 50/10μ 4C （电解电容）V F 50/47μ 二极管：61VD VD - 40071N 发光二极管：LED 3φ 红色 集成电路IC :三段可调式稳压器317LM （317CW ） 3、元器件识别与检测： 问题： 1、色环电阻器的识别方法是什么？ 2、本次电路中电容器主要以什么方式标称标称容量？ 3、如何判别二极管的正负极性？ 4、如何检测二极管的质量好坏？ 5、三段可调式稳压器317LM 的管脚名称是什么？各起什么作
LM317工作原理 三端稳压集成电路LM317是三端稳压集成电路，它具有输出电压可变、内藏保护功能、体积小、性价比高、工作稳定可靠等特点。采用的电路模式如图所示，调节可变电阻R2的阻值，便可从LM317的输出端获得可变的输出电压0U 。 从图中的电路中可以看出，LM317的输出电压（也就是稳压电源的输出电压）0U 为两个电压之和。即A 、B 两点之间的电压也就是加在R2上的电压 222R R U I R =?，而2R I 实际上是两路电流之和，一路是经R1流向R2的电流1R I ，其大小为1/1R U R 。因1R U 为恒定电压1．25V ，Rl 是一个固定电阻，所以1R I 是一个恒定的电流。另一路是LM317调整端流出的电流D I ，由于型号不同（例如LM317T 、LM317HVH 、LM317LD 等)，生产厂家不同，其D I 的值各不相同。即使同一厂家，同一批次的LM317，其调整端流出的电流D I 也各不相同。尽管这祥．但总的来说D I 的电流但是有一定规律的，即D I 的平均值是50A μ左右，最大值一般不超过100A μ。而且在LM317稳定工作时，D I 的值基本上是一个恒定的值。当由于某种原因引起D I 变化相对较大时，LM317就不能稳定地工作。总而言之，2R I 是1R I 、D I 两路恒定电流之和．2R U 是由两路恒定电流1R I 、D I 流经R2产生的，调节R2的阻值即可调节LM317的输出电压0U (0U 是恒定电压1R U 与2R U 之和)。既然D I 和IR1对调节输出电压0U 都起到了一定的作用，并且1R I 是
由R1提供的， I的大小也没有任何限制．是否可以使R1的阻值趋于无穷大， R 1 使 I的电流值趋向于无穷小？如果可以这样做的话，就可以去掉R1，只用可变R 1 电阻R2就可以调节LM317的输出电压。 LM317作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。稳压电源的输出电压可用下式计算， V＝1.25（1＋R2/R1）。仅 仅从公式本身看，R1、R2的电阻值可以随意设定。然而作为稳压电源的输出电压计算公式，R1和R2的阻值是不能随意设定的。首先LM317稳压块的输出电压变化范围是 V＝1.25——37V（高输出电压的LM317稳压块如LM317HV A、 LM317HVK等，其输出电压变化范围是V o＝1.25——45V），所以R2/R1的比值范围只能是0——28.6V。其次是LM317稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。最小稳定工作电流的值一般为1.5mA。由于LM317稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA。当LM317稳压块的输出电流小于其最小稳定工作电流时，LM317稳压块就不能正常工作。当LM317稳压块的输出电流大于其最小稳定工作电流时，LM317稳压块就可以输出稳定的直流电压。 要解决LM317稳压块最小稳定工作电流的问题，可以通过设定R1和R2阻值的大小，而使LM317稳压块空载时输出的电流大于或等于其最小稳定工作电流，从而保证LM317稳压块在空载时能够稳定地工作。此时，只要保证 V/（R1 ＋R2）≥1.5mA，就可以保证LM317稳压块在空载时能够稳定地工作。上式中的1.5mA为LM317稳压块的最小稳定工作电流。当然，只要能保证LM317稳 V/（R1＋R2）的值也可以设定为大于1.5mA 压块在空载时能够稳定地工作， 的任意值。
三端集成稳压器的工作原理
————————————————————————————————作者：————————————————————————————————日期：
三端集成稳压器的工作原理 现以具有正电压输出的78L××系列为例介绍它的工作原理。 电路如图1所示，三端式稳压器由启动电路、基准电压电路、取样比较放大电路、调整电路和保护电路等部分组成。下面对各部分电路作简单介绍。
（1）启动电路 在集成稳压器中，常常采用许多恒流源，当输入电压VI接通后，这些恒流源难以自行导通，以致输出电压较难建立。因此，必须用启动电路给恒流源的BJT T4、T5提供基极电流。启动电路由T1、T2、DZ1组成。当输入电压VI高于稳压管DZ1的稳定电压时，有电流通过T1、T2，使T3基极电位上升而导通，同时恒流源T4、T5也工作。T4的集电极电流通过DZ2以建立起正常工作电压，当DZ2达到和DZ1相等的稳压值，整个电路进入正常工作状态，电路启动完毕。与此同时，T2因发射结电压为零而截止，切断了启动电路与放大电路的联系，
从而保证T2左边出现的纹波与噪声不致影响基准电压源。 （2）基准电压电路 基准电压电路由T4、DZ2、T3、R1、R3及D1、D2组成，电路中的基准电压为 式中VZ2为DZ2的稳定电压，VBE为T3、D1、D2发射结（D1、D2为由发射结构成的二极管）的正向电压值。在电路设计和工艺上使具有正温度系数的R1、R2、DZ2与具有负温度系数的T3、D1、D2发射结互相补偿，可使基准电压VREF基本上不随温度变化。同时，对稳压管DZ2采用恒流源供电，从而保证基准电压不受输入电压波动的影响。 （3）取样比较放大电路和调整电路 这部分电路由T4～T11组成，其中T10、T11组成复合调整管；R12、R13组成取样电路；T7、T8和T6组成带恒流源的差分式放大电路；T4、T5组成的电流源作为它的有源负载。
河南机电高等专科学校电子技术课程设计报告设计课题：三端集成稳压电路
三端集成稳压电路 一、设计任务与要求 1. 掌握二极管的单向导电性及用途； 2.了解三端集成稳压器LM7805和LM317的用途及区别； 3.对桥式整流滤波电路进行了解； 4.对变压器知识进行回顾； 5.培养实践技能，提高分析和解决实际问题的能力； 6.要求安全用电，正确使用元件 二、方案设计与论证 可调直流稳压电源一般由电源变压器，整流滤波电路及稳压电路所组成。变压把家用照明电交流电压220V变为所需要的低压交流电。桥式整流器把交流电变为直流电。经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。本设计主要采用直流稳压构成集成稳压电路，通过变压，整流，滤波，稳压过程将220V交流电，变为稳定的直流电，并实现电压可在1.25V-37V可调。 方案一、使用型号LM317三端稳压集成器。接入220V家用照明电源，通过降压变压器，使电压降到适合的值，然后使用IN4001型号二极管，电容等设计整流滤波电路，然后通过使用型号LM317三端稳压集成器，输出一个稳定直流电。 方案二、使用型号LM7805三端稳压集成器。接入220V家用照明电源，通过降压变压器，使电压降到适合的值，然后使用IN4007型号二极管，电容等设计整流滤波电路，然后通过使用型号LM7805三端稳压集成器，输出一个稳定直流电。 论证：由于设计要求通过变压，整流，滤波，稳压过程将220V交流电，变为稳定的直流电，并实现电压可在1.25V-37V可调。对于型号LM7805三端稳压集成器来说，输入电压为9V--20V，输出电压为固定值5，输出最大电流为1.5A；而型号LM317三端稳压集成器输入电压的要求范围比较大，输出电压为可调的，电压的范围1.25V-37V，输出电流的最大值与上面的相同，对于此设计来说LM317的选择性比较高，比较容易操作。 通过论证，最终确定选用方案一。
三端可调式集成稳压器 三端可调式集成稳压器输出电压可调，稳压精度高，输出纹波小，只需外接两只不同的电阻，即可获得各种输出电压。 1．分类 它分为三端可调正电压集成稳压器和三端可调负电压集成稳压器。 三端可调式集成稳压器产品分类见表7.3.3。 表7.3.3 三端可调式集成稳压器分类 类型产品系列或型号最大输出电流I OM/A输出电压U O/V 正电压输出 LM117L/217L/317L0.1 1.2∽37 LM117M/217M/317M0.5 1.2∽37 LM117/217/317 1.5 1.2∽37 LM150/250/3503 1.2∽33 LM138/238/3385 1.2∽32 LM196/39610 1.25∽15负电压输出LM137L/237L/337L0.1－1.2∽－37
LM137M/237M/337M0.5－1.2∽－37 LM137/237/337 1.5－1.2∽－37 2．引脚排列 三端可调式集成稳压器引脚排列图如图7.3.6所示。除输入、输出端外，另一端称为调整端。 图7.3.6 三端可调式集成稳压器引脚排列图 a）TO-220 封装 b）TO-3封装 3. 三端可调式集成稳压器基本应用电路 1）．基本应用电路及输出电压估算 电路如图7.3.7所示。U O=1.2~37V连续可调。I OM=1.5A，I Omin≥5mA. CW317的U REF固定在1.2V，I ADJ=50 A，忽略不计。 U O=1.2（1+R2/R1）V 。
图7.3.7 三端可调式集成稳压电路 2）．外接元器件选取 为保证负载开路时I Omin ≥5mA ，R 1max =U REF /5mA=240Ω。U Omax =37V ，R 2为调节电阻，代入U O 表达式求得R 2为7.16k Ω左右，取6.8k Ω。 C 2是为了减小R 2两端纹波电压而设置的，一般取10μF 。C 3是为了防止输出端负载呈感性时可能出现的 阻尼振荡，取1μF 。C 1为输入端滤波电容，可抵消电路的电感效应和滤除输入线窜入干扰脉冲，取0.33μF 。VD 1、VD 2是保护二极管，可选整流二极管2CZ52。 3）． I U 选取 I U =28∽40V ，O I U U -≥3V 。当V U V U U I O O 40,37max ===。
集成三端稳压器 集成三端稳压器是一种串联调整式稳压器,内部设有过热、过流和过压保护电路。它只有三个外引出端(输入端、输出端和公共地端),将整流滤波后的不稳定的直流电压接到集成三端稳压器输入端,经三端稳压器后在输出端得到某一值的稳定的直流电压。 一、集成三端稳压器的分类 集成三端稳压器因其输出电压的形式、电流的不同有不同的分类。 1. 根据输出电压能否调整分类 集成三端稳压器的输出电压有固定和可调输出之分。固定输出电压是由制造厂预先调整好的,输出为固定值。例如,7805型集成三端稳压器,输出为固定+5V 。 可调输出电压式稳压器输出电压可通过少数外接元件在较大范围内调整, 当调节外接元件值时, 可获得所需的输出电压。例如:CW317型集成三端稳压器, 输出电压可以在12～37V 范围内连续可调。 2. 固定输出电压式根据输出电压的正、负分系列 输出正电压系列(78××)的集成稳压器其电压共分为5～24V七个挡。例:7805、7806、7809等,其中字头78表示输出电压为正值,后面数字表示输出电压的稳压值。输出电流为15A(带散热器)。 输出负电压系列(79××)的集成稳压器其电压共分为-5～-24V七个挡。例:7905、7906、7912等,其中字头79表示输出电压为负值,后面数字表示输出电压的稳压值。输出电流为15A(带散热器)。 3. 根据输出电流分挡

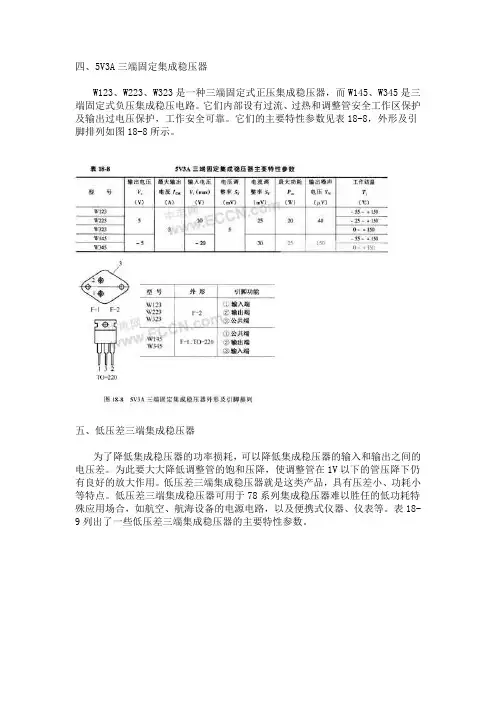

三端集成稳压器的输出电流有大、中、小之分,并分别有不同符号表示。 输出为小电流,代号"L" 。例如,78L××,最大输出电流为0.1A 。 输出为中电流,代号"M" 。例如,78M××,最大输出电流为05A 。 输出为大电流,代号"S" 。例如,78S××,最大输出电流为2A 。 注意： 各厂家分挡符号不一, 选购时要注意产品说明书。 二、固定三端稳压器的外形图及主要参数 固定三端稳压器的封装形式:有金属外壳封装F-2)和塑料封装(S-7),常见的塑料封装(S-7)外形图参见图5-38所示。 图5-38固定三端稳压器的外形图
三端集成稳压器原理与应用 三端集成稳压器的分类 秦炎 做电子实验或自制各种电子装置都离不开直流稳压电源用分立元件组装的稳压电源调试维修比较麻烦且体积较大随着功率集成技术的提高和电子电路集成化的发展出现了集成稳压器所谓集成稳压器是指将功率调整管取样电阻以及基准稳压误差放大启动和保护电路等全部集成在一个芯片上而形成的一种稳压集成电路 目前常见的三端集成稳压器按性能和用途可分为以下4类 1. 三端固定输出正稳压器所谓三端是指电压输入端电压输出端和公共接地端 输出正是指输出正电压国内外各生产厂家均将此系列稳压器命名为78系列 如7805 7812等其中78后面的数字代表该稳压器输出的正电压数值以伏特为单位 例如7805即表示稳压输出为5V 7812表示稳压输出为12V等有时我们会发现在型号78前面和后面还有一个或几个英文字母如W78 AN78 L78 CV等前面的字母称前辍一般是各生产厂公司的代号后面的字母称为后 辍用以表示输出电压容差和封装外壳的类型等不过各生产厂家对集成稳压器型号后辍所用字母定义不一但这对实际使用没有大的影响 78 系列稳压器按输出电压分共有9种分别为7805 78067808 7809 7810 78127815 78187824按其最大输出电流又可分为78L78M 和78三个分系列其中78L系列最大输出电流为100mA 78M 系 列最大输出电流为500mA 78系列最大输出电流为1.5A 78系列稳压器外形见图1其中78L系列有两种封装形式一种是金属 壳的TO 39封装见图1a一种是塑料TO 92封装见图1 b前者温度特性 比后者好最大功耗为700mW加散热片时最大功耗可达1.4W后者最大功耗为 700mW使用时无需加散热片78L系列中一般以塑封的使用较多78M 系列有两种封装形式一种是T O 202塑封见图1 c一种是TO 220塑封见 图1 d不加散热片时最大功耗为1W加2002004m㎡散热片时最大功耗可 达7.5W 78系列也有两种封装形式一种是金属亮的TO 3封装见图1e 一种是料TO 220封装见图1d不加散热片时前者最大功耗可达2.5W后者可 达2W加装200 2004mm3散热片时最大功耗可达15W塑料封装以其安 装固定容易价廉等优点在无线电爱好者中使用居多 2. 三端固定输出负稳压器即79系列除输出电压为负电压引脚排列不同 外其命名方法外型等均与78系列相同 3 .三端可调输出正稳压器此处的三端是指电压输入端电压输出端和电压调整端 在电压调整端外接电位器后可对输出电压进行调节其主要特点是使用灵活 4..三端可调输出负稳压器其输出为负电压
基于可调式稳压器LM317的直流稳压电源课程设计自己制 作 电子技术课程设计总结报告 题目:运算放大器组成的0-20倍放大器 学生姓名: 只写一个人的名字 系别: 电气信息工程系 专业年级: 2004级电气工程专业1班 指导教师: 某某某 2011年7月 基于可调式稳压器LM317的直流稳压电源 TAG: 可调式稳压器LM317 LM317直流稳压电源 LM317电源 摘要:该设计主要利用可调式稳压器LM317实现直流稳压电源的正负输出可调性。整个电源主要由变压器、整流电路、滤波电路，以及稳压电路几部分组成。其体积小，稳定性好且性价比较高。主要介绍其具体实现及原理，并分析具体硬件电路的工作原理及具体实现方法。结合单片机原理以及其他相关集成电路模块的相关原理实现了直流稳压电源的显示等具体功能。经反复实验，结果表明其具有灵活的可调性，控制效果良好。该电源可广泛运用于电力电子、仪表、控制等实验场合。 关键词:可调式稳压器;直流稳压电源;整流电路;滤波电路 1、引言: 在电子线路的相关应用中，电源是其必不可少的部分，电源系统质量的优劣和性能的可靠性直接决定着整个电子设备的质量。直流稳压电源作为直流能量的提供者，在各种电子设备中有着极其重要的地位，它的性能良好与否直接影响到电子产品的精度、稳定性和可靠性。随着电子技术的日益发展，电源技术也得到了很大的
发展，它从过去一个不太复杂的电子线路发展到今天具有较强功能的模块。人们对电源的质量、功能和性能要求也随之变得越来越高。本文介绍一种以可调式稳压器为核心组成的正负输出可调的直流稳压电源。该电源主要由电源变压器、单相桥式整流电路、滤波电路和稳压电路等部分所组成。单向交流电经过这几部分电路后即可转换成正负输出可调的稳定直流电压。在本电源设计中，不仅制作了实用的稳压电源，更是结合单片机原理、汇编语言等学科，提高电源的性能和功能，使电源设备功能更加完善，使用方便，显示直观。初步实现了电子产品的体积小、功能多、性能高、价格低、智能化等方面的功能。 2、电路所用核心元器件 (1)LM317简介 LM317 是美国国家半导体公司的三端可调正稳压器集成电路。我国和世界各大集成电路生产商均有同类产品可供选用，是使用极为广泛的一类串连集成稳压器。LM317 的输出电压范围是 1.2V 至 37V，负载电流最大为 1.5A。它的使用非常简单，仅需两个外接电阻来设置输出电压。此外它的线性调整率和负载调整率也比标准的固定稳压器好。LM317 内置有过载保护、安全区保护等多种保护电路。通常LM317 不需要外接电容，除非输入滤波电容到 LM317 输入端的连线超过 6 英寸(约 15 厘米)。使用输出电容能改变瞬态响应。调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。LM317 能够有许多特殊的用法。比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过 LM317 的极限就行。当然还要避免输出端短路。还可以把调整端接到一个可编程电压上，实现可编程的电源输出。 317稳压块存在一个最小稳定工作电流的问题，可以通过设定R1和R2阻值的大小，而使317稳压块空载时输出的电流大于或等于其最小稳定工作电流，从而保证317稳压块在空载时能够稳定地工作。此时，只要保证Vo/(R1，R2)?1.5mA，就
浅谈三端稳压器及其检测 【摘要】集成稳压器又叫集成稳压电路，是指输入电压或负荷发生变化时，能使输出电压保持不变的集成电路。现在国际上的集成稳压器已有数百多个品种，常见的有三端固定式集成稳压器、三端可调式集成稳压器、多端可调式集成稳压器和开关式集成稳压器等。本文比较全面地介绍三端稳压器的种类、封装形式、检测的方法以及注意事项等，旨在方便检验人员进行检测。 【关键词】集成稳压器；三端集成稳压器；检测 集成稳压器又称集成稳压电源，电路形式大多采用串联稳压方式。集成稳压器自诞生以来为电源的集成化和小型化开辟了新的途径，占领了几乎所有的军用、工业及民用电子设备、仪器仪表、家用产品等的各个领域，可以说没有那个电子产品中找不到集成稳压器的影子。它与传统的分立元件组成的直流稳压器相比，具有外接元件少、体积小、重量轻、价格低、性能稳定、可靠性高、安装调试使用方便等特点。本文主要介绍三端稳压器种类、封装形式及其检测问题。 1 三端集成稳压器的定义 三端集成稳压器顾名思义就是只有三个管脚的稳压器，即输入端、输出端和公共地端。三端集成稳压器属于线性稳压器件，其特点是调整管在线性区工作，是依靠调整管的管压降来稳定输出电压的，因此只能用于降压。 2 三端集成稳压器的分类 2.1 根据输出电压是否可调分类 2.1.1 固定输出的三端集成稳压器是指由生产厂家预先调整，输出为固定值的三端集成稳压器。例如：7805 型集成三端稳压器，其输出的固定电压值为+5V； 2.1.2 输出可调的三端集成稳压器是指稳压器输出电压可通过少数外接元器件在较大范围内调整输出电压值，即当调整外接元器件值时，可获得所需的输出电压。例如：CW317 型集成三端稳压器，其输出电压可以在12～37V 的范围内连续可调。 2.2 根据输出电压的正负分类 2.2.1 输出正电压系列，即78 ××的集成稳压器。其电压共分为5～24V 七个挡。例如：7805 、7806 、7809 等，其中字头78 表示输出电压为正值，后面数字表示输出电压的稳压值； 2.2.2 输出负电压系列，即79 ××的集成稳压器。其电压共分为-5～24V 七
7805稳压电源电路图: 常见的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列 7805管脚图 7805典型应用电路图:
78XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。IC采用集成稳压器7805，C1、C2分别为输入端和输出端滤波电容，RL为负载电阻。当输出电较大时，7805应配上散热板。 下图为提高输出电压的应用电路。稳压二极管VD1串接在78XX稳压器2脚与地之间，可使
输出电压Uo得到一定的提高，输出电压Uo为78XX稳压器输出电压与稳压二极管VC1稳压值之和。VD2是输出保护二极管，一旦输出电压低于VD1稳压值时，VD2导通，将输出电流旁路，保护7800稳压器输出级不被损坏。 下图为输出电压可在一定范围内调节的应用电路。由于R1、RP电阻网络的作用，使得输出电压被提高，提高的幅度取决于RP与R1的比值。调节电位器RP，即可一定范围内调节输出电压。当RP=0时，输出电压Uo等于78XX稳压器输出电压；当RP逐步增大时，Uo也随之逐步提高。 下图为扩大输出电流的应用电路。VT2为外接扩流率管，VT1为推动管，二者为达林顿连接。R1为偏置电阻。该电路最大输出电流取决于VT2的参数。
下图为提高输入电压的应用电路。78XX稳压器的最大输入电压为35V（7824为40V），当输入电压高于此值时，可采用下图所示的电路。VT、R1和VD组成一个预稳压电路，使得加在7800稳压器输入端的电压恒定在VD的稳压值上（忽略VT的b-e结压降）。Ui端的最大输入电压仅取决于VT的耐压。
课程设计 题目三端可调双电源稳压电路学院理学院 专业 姓名 学号 指导教师 2007 年6 月23 日
第一节学习要求 1．熟悉整流滤波电路的组成及工作原理，能估算电路元器件的参数。 2、掌握串联反馈稳压电路的组成及工作原理、输出电压及电压调节范围的估算。
3．熟悉集成三端稳压器的工作原理及应用。 学习重点：串联反馈稳压电路的工作原理和集成三端稳压器的应用。 学习难点：稳压电路的应用设计。 概述：在电子电路中，通常都需要电压稳定的直流电源供电。小功率的稳压电源的组成如下图所示，它由电源变压器、整流电路、滤波电路和稳压电路四部分组成。 直流稳压电源的技术指标特性指标：输入电压、输出电压、输出电流、输出电压范围 质量指标：稳压系数、温度系数、输出电阻、纹波电压，它们的定义式为： 其中稳压系数γ的定义是负载固定时输出电压的相对变化量与稳压电路的输入电压的相对变化量之比。温度系数S T是反映温度变化对输出电压的影响；输出电阻R O反映负载电流变化对输出电压的影响；纹波电压是指稳压电路输出端交流分量的有效值，它表示输出电压的微小波动。可见，上述系数越小，输出电压越稳定。 第二节小功率整流滤波电路 一、单相整流电路 整流电路是小功率直流稳压电路电源的组成部分。其主要功能是利用二极管的单向导电性，将正弦交流电转变成单方向的脉动直流电。常用的整流电路有： 1、半波整流电路 半波整流就是利用二极管的单向导电性能，使经变压器出来的电压V o只有半个周期可以到达负载，造成负载电压V L是单方向的脉动直流电压。
主要参数： 2、全波整流整流电路 利用副边有中心抽头的变压器和两个二极管构成如下图所示的全波整流电路。从图中可见，正负半周都有电流流过负载，提高了整流效率。 全波整流的特点：输出电压V O高；脉动小；正负半周都有电流供给负载，因而变压器得到充分利用，效率较高。 主要参数： 3、桥式整流电路 桥式整流属于全波整流，它不是利用副边带有中心抽头的变压器,而是用四个二极管接成电桥形式，使在电压V2的正负半周均有电流流过负载，在负载形成单方向的全波脉动电压。
专业课（备课专用） 课 题： 三端固定集成稳压器的认识与应用 授课教师： 黄 云
教学实践 1、这是一个什么电路？（硅稳压二极管稳压电路） 2、电路中主要元件及电阻R的作用？ 3、稳压电路的作用？ 电路优点：电路简单，调试方便 缺点：输出电流较小，输出电压不能调节，稳压性能也较差，只适用于要求不高的小型电子设备上。
CW7805/09/12实物图 ）三端固定式集成稳压器的型号组成及含义 ★练一练★三端固定集成稳压器的引脚功能和输出电压、电流
★动一动★ 画出桥式整流电路的完整电路，学生完成工作页 环节3：连接三端固定集成稳压电路并正确测量输出电压★试一试★
学生工作页 班级姓名学号日期 任务名称：三端集成稳压器的认识与应用 【要求】 1、理解稳压电路的作用； 2、了解集成稳压器件的种类，能识别常见三端固定集成稳压器的型号及引脚功 能； 3、掌握三端固定稳压器的典型应用电路 4、正确使用仪器设备 【内容】 1、稳压电路的作用是：；按电压调整元件与负载RL的连接方式不同，可分为和 。 2、集成稳压器按引脚数可分为和；按输出特点可分为、、和；按功能特点可分为、、和。 3、写出下列78、79系列稳压器的引脚功能及输出电压值
4、写出下列三端固定式集成稳压器型号含义 5、读下图所示直流稳压电源电路图，完成下列填空： （1）本电路由 、 、 和 四部分组成。每部分的主要元件是： 、 、 和 。 （2）电路中，W7805是 器件，其作用是 。 （3）电路输出电压由元件 决定；输出电压是 V ，输出电流是 A 。 （4）画出电路中桥式整流电路的完整电路 【学习收获】 C W 78(79) L XX
三端可调集成稳压器的特性、作用及检测方法 三端可调集成稳压器的特性及作用 三端可调式集成稳压器是在三端固定式集成稳压器的基础上发展起来的，它 不仅保留了固定输出稳压器的优点，而且在性能指标上有很大的提高。 三端可调集成稳压器的输入电流几乎全部流到输出端，流到公共端的电流非 常小，因此可以用少量的外部元件方便地组成精密可调的稳压电路，应用更为 灵活。使用时只需改变外接两只电阻的阻值比，就可对输出电压进行调整，从 而获得所需的稳定电压。它具有全过载保护功能，包括限流、过热和安全区域 的保护，即使调节端悬空，保护电路仍然有效。这种稳压器可以几个并联使用，在保证原有稳压精度下使输出电流得到扩展(可达10A)。 三端可调集成稳压器分正压输出和负压输出两种，国产主要型号有 CW317、CW337 (与美国国家半导体公司的LM317、LM337 的技术标准相近)。其中CW317 输出电压1.2~37V 连续可调，CW337 输出电压一1.2~一37V 连续可调，输出电流均为1.5A。 CW317、CW337 外形及引脚排列见图1，图中Ui、U。、ADJ 分别为输入、输出、调整端。调整端用于外接取样电阻分压器，以实现输出电压可调。稳压 器没有公共接地端，接地端往往通过电阻接地。 图1 三端可调集成稳压器外形及引脚排列 三端可调集成稳压器的检测方法 电阻法检测三端可调集成稳压器的方法与检测78XX 系列三端固定集成稳压 器的方法一样，即用万用表电阻挡检测各引脚间阻值，并与正常值比较。若差 别不大，说明稳压器性能良好; 若偏差较大，说明稳压器性能不良或已损坏。 表10 是用500 型万用表RX 1kΩ挡测得的三端可调集成稳压器典型产
三端稳压电路图集（六祖故乡人汇编2013年9月8日） LM317可调稳压电源电路图： LM317是可调稳压电源中觉的一种稳压器件，使用也非常方便。LM317 是美国国家半导体公司的三端可调正稳压器集成电路。很早以前我国和世界各大集成电路生产商就有同类产品可供选用，是使用极为广泛的一类串连集成稳压器。LM317 的输出电压范围是1.25V —37V（本套件设计输出电压范围是 1.25V—12V），负载电流最大为 1.5A。它的使用非常简单，仅需两个外接电阻来设置输出电压。此外它的线性率和负载率也比标准的固定稳压器好。LM317 内置有过载保护、安全区保护等多种保护电路。 为保证稳压器的输出性能，R应小于240欧姆。改变RP阻值稳压电压值。D5，D6用于保护LM317。 输出电压计算公式：Uo=(1+RP/R)*1.25 下面是LM317可调稳压电源电路图的元器件清单： 下面是LM317可调稳压电源电路图：
三端集成稳压可调电源电路设计： 如图所示，此电路的核心器件是W7805。W7805将调整器，取样放大器等环节集于一体，内部包含限流电路、过热保护电路、可以防止过载。具有较高的稳定度和可靠性。W7805属串联型集成稳压器。其输出电压是固定不变的，这种固定电压输出，极大的限制了它的应用范围。如果将W7805的公共端即3脚与地断开，通过一只电位器接到-5V左右的电源上，就可以在改变电位器阻值的同时，使集成稳压器的取样电压及输出电压都随之改变。图中RP1就是为此而设计的。只要负电压的大小取得合适便能使输出电压从0V起连续可调，输出电压的最大值由W7805的输入电压决定，本稳压器0V-12V可调。VD3整流，C2滤波，VD4稳压后提供5V负电压。 元件选择：变压器应选用5V A，输出为双14V；二极管VD1-VD4选用1N4001；VDW 选用稳压值为5-6V的2CW型稳压管；RP1用普通电位器；RP2为微调电阻。IC用7805；其它元件参数图中已注明，无特殊要求。 电路调试：元件焊接无误后可通电调试，首先测b点对地电压，空载时应在18V左右；d点电压大约为-5.5V--6V，如不正常,可重点检查VD3，C2，R1，VDW，RP2等元件，然后再测量输出电压，旋动RP1,万用表指针应能在较大范围变动，说明稳压器工作正常；最后
任务六三端集成稳压器W7812 教学目标 1.掌握三端固定式集成稳压器W7812的主要性能指标； 2.掌握三端固定式集成稳压器W7812构成的电源电路的组装(设计、布 线、制板、安装、焊接、调试)技能； 3.熟悉模拟电子技术技能训练中常用电子测量仪器的综合使用技能。 工作任务 掌握三端固定式集成稳压器W7812构成的电源电路的装配与调试技能。实训器材 表5-6-2 工具、材料、仪器 工具、仪器材料 双踪示波器一台连接导线若干 指针式万用表或数字式万用表一台焊锡丝若干 电烙铁45W、镊子、尖嘴钳各一把元器件见表5-6-1 工频可调电源一台 实践操作 基础知识 基础知识 （一）工作原理 三端集成稳压器按输出电压类型可分为固定式和可调式。 三端固定式集成稳压器分为正电压输出和负电压输出两类。W7800系列三端固定式集成稳压器是正电压输出，其输出正电压值有5V、6V、9V、12V、 15V、18V、24V七个挡次，输出电流最大可达1.5A（加散热片），同类型78M 系列输出电流为0.5A，78L系列输出电流为0.1A。 可调式三端集成稳压器可通过外接元件对输出电压进行调整，以适应不同的需要。 1.W7800和W7900系列三端式集成稳压器 现以L7805CA和LM7905CT为例介绍其外形和基本接线图，W78系列和W79系列的各型集成稳压器使用均与此类似。 （1）三端固定式集成稳压器L7805CA的外形和基本接线图 如图5-6-1所示为三端固定式集成稳压器L7805CA的实物、外形和接线图。 它有三个引出端： 输入端（电压输入端）、输出端（电压输出端）、公共端。
图5-6-1 三端固定式集成稳压器L7805CA的实物、外形与接线图（2）三端固定式集成稳压器LM7905CT的外形和基本接线图 图5-6-2为三端固定式集成稳压器LM7905CT（输出负电压）实物、外形及接线图 图5-6-2 三端固定式集成稳压器LM7905CT实物、外形与接线图 2.W7800和W7900系列三端固定式集成稳压器的扩展使用 当集成稳压器本身的输出电压或输出电流不能满足要求时，可通过外接电路来进行性能扩展。 图5-6-3为三端固定式集成稳压器正、负双电压输出电路， 图5-6-3 三端集成稳压器正、负双电压输出电路图5-6-4 三端集成稳压器输出电压扩展电路 图5-6-4是一种简单的三端固定式集成稳压器输出电压的扩展电路。 图5-6-5是通过外接晶体三极管VT及电阻R1来进行电流扩展的电路。 β I I U I I U I U R C 01 BE B i BE R BE 1 - = - = = 式中：I C为晶体三极管T的集电极电流，它应等于I C＝I0－I01；β为VT 的电流放大系数；对于锗管U BE可按0.3V估算，对于硅管U BE按0.7V估算。
《电工电子技术》习题三 答案 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
一、判断题 1. N 型半导体可通过在纯净半导体掺入五（三）价元素而获得。 (√ ) 2. P 型半导体的多数载流子是空穴，因此带正电。 ( × ) 3.二极管在反向截止区的电流大小主要与温度有关。( √ ) 4. 稳压管正常稳压时，应工作在正向导通区域。（ × ） 5 . 三极管的发射区和集电区是同类型半导体，因此，发射极和集电极是可以互换使用的。（ × ） 6. 环境温度升高时双极型三极管的I CBO ，β，U BE 都升高。( × ) 7. 集电结处于反向偏置的三极管，一定是工作在放大状态。（ × ） 8. 发射结处于正向偏置的三极管，一定是工作在放大状态。（ ×） 9. 多级阻容耦合放大电路的静态工作点互不影响。（ ×） 10. 三极管工作在放大区时，发射结反偏，集电结正偏。（ √ ） 11. 多级阻容耦合放大器各级静态工作点的计算不用考虑前后级的影响。（ × ） 12. 多级放大器中，后一级的输入电阻相当于前一级的负载。（ √ ） 13. 多级放大电路输入电阻为各级输入电阻之和。（ × ） 14. 多级放大电路总的电压放大倍数为各级电压放大倍数之和。（ × ） 15. 集成运算放大器的输出级一般采用差动放大电路。（ √ ） 16. 反相比例运算电路引入负反馈，同相比例运算电路引入正反馈。（ × ） 17. 电压负反馈使输出电阻增加，带负载能力强。（ × ） 18. 串联负反馈使放大电路的输入电阻减小。（ × ） 19. 当输入信号是一个失真信号时，加入负反馈不能使失真得到改善。（ × ） 20. 在放大电路中引入电压负反馈能稳定电路的输出电压。（ √ ） 21. 逻辑函数 1=+++=C B A C B A F 。（ √ ） 22. 逻辑函数0=++B A B A 。（ × ） 23. 逻辑函数A A =⊕1 。（ × ） 24. 一个逻辑函数式只能用唯一的逻辑电路实现。（ × ）
LM117/LM317 是美国国家半导体公司的三端可调正稳压器集成电路。 LM117/LM317 的输出电压范围是1.2V至37V，负载电流最大为1.5A。它的使用非常简单，仅需两个外接电阻来设置输出电压。此外它的线性调整率和负载调整率也比标准的固定稳压器好。LM117/LM317 内置有过载保护、安全区保护等多种保护电路。通常 LM117/LM317 不需要外接电容，除非输入滤波电容到 LM117/LM317 输入端的连线超过 6 英寸（约 15 厘米）。使用输出电容能改变瞬态响应。调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。LM117/LM317能够有许多特殊的用法。比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM117/LM317的极限就行。当然还要避免输出端短路。还可以把调整端接到一个可编程电压上，实现可编程的电源输出。 特性简介 可调整输出电压低到1.2V。保证1.5A 输出电流。典型线性调整率0.01%。典型负载调整率0.1%。80dB 纹波抑制比。输出短路保护。过流、过热保护。调整管安全工作区保护。标准三端晶体管封装。 电压范围 LM117/LM317 1.25V 至 37V 连续可调。 其封装形式如下： 绝对最大额定值
引脚图（顶视） 注：输入至少要比输出高2V，否则不能调压。输入电要最高不能超过40V 吧。输出电流最好不超过1A。输入12V的话，输出最高就是10V左右。由于它内部还是线性稳压，因此功耗比较大。当输入输入电压差比较大且输出电流也比较大时，注意317的功耗不要过大。一般加散热片后功耗也不超过20W。因此压差大时建议分档调压。 应用电路
