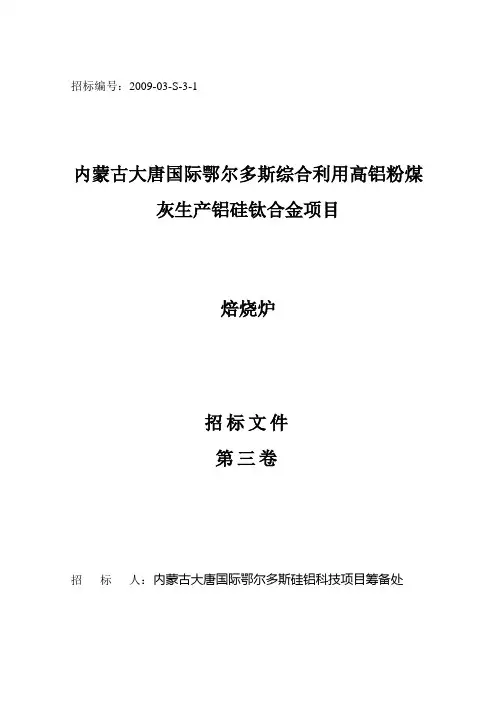

招标编号：2009-03-S-3-1
内蒙古大唐国际鄂尔多斯综合利用高铝粉煤灰生产铝硅钛合金项目
焙烧炉
招标文件
第三卷
招标人：内蒙古大唐国际鄂尔多斯硅铝科技项目筹备处
二00九年十月中国·沈阳
目录
附件1技术规范 (2)
附件2供货范围................................................................................................... 错误！未定义书签。附件3技术资料和交付进度............................................................................... 错误！未定义书签。附件4交货进度................................................................................................... 错误！未定义书签。附件5监造（检验）和性能验收试验 .............................................................. 错误！未定义书签。附件6技术服务和设计联络............................................................................... 错误！未定义书签。附件7分包与外购............................................................................................... 错误！未定义书签。附件8设备性能违约金的计算........................................................................... 错误！未定义书签。附件9分项价格表............................................................................................... 错误！未定义书签。附件10大（部）件情况..................................................................................... 错误！未定义书签。附件11设备重量表、发货清单、箱件清单及装箱清单格式 ........................ 错误！未定义书签。附件12履约保函（格式）................................................................................. 错误！未定义书签。附件13招标文件附图及附表............................................................................. 错误！未定义书签。附件14 差异表.................................................................................................... 错误！未定义书签。附件15投标人需要说明的其他问题................................................................. 错误！未定义书签。附件16 投标人资格审查文件............................................................................ 错误！未定义书签。附件17 投标人关于资格的声明函（格式） ................................................... 错误！未定义书签。附件18 投标人法定代表人授权书（格式） ................................................... 错误！未定义书签。附件18 投标人法定代表人授权书（格式） ................................................... 错误！未定义书签。附件19 投标人承诺函（格式）........................................................................ 错误！未定义书签。附件20 投标保函（格式）................................................................................ 错误！未定义书签。附件21 投标一览表............................................................................................ 错误！未定义书签。附件22 廉政建设保证书.................................................................................... 错误！未定义书签。附件23 廉政保证合同........................................................................................ 错误！未定义书签。
附件1技术规范
1、总则
1.1 本招标文件适用于内蒙古大唐国际鄂尔多斯综合利用粉煤灰生产铝硅钛合金项目中焙烧炉的设计、设备制造、施工安装、调试、现场试车、培训、验收等方面的技术要求及相关的伴随服务，投标方应按照本标书中所述条款，在工程设计、施工、验收和培训等方面为用户提供满意的服务。
1.2 本招标文件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本招标文件和所列标准要求的高质量产品及其相应服务。
1.3 如对本招标文件有偏差(无论多少)都必须清楚地表示在本招标文件的附件“差异表”中。否则将认为供方提供的设备完全认可本招标文件和标准的要求。1.4 在签订合同之后，需方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。
1.5 本招标文件所使用的标准如遇与供方所执行的标准发生矛盾时，按较高标准执行。
1.6 合同签订后，按本招标文件的要求，供方提出合同设备的设计﹑制造﹑检验/试验﹑装配﹑安装﹑调试﹑试运﹑验收﹑试验﹑运行和维护等标准清单给需方，由需方确认。
1.7 本招标文件为订货合同的附件，与合同正文具有同等效力。
2、工程概况
本项目厂址位于内蒙古鄂尔多斯市准格尔旗大路新区。
准格尔旗位于内蒙古自治区西南部，鄂尔多斯高原东端，蒙、晋、陕三省区交界带，地处国家确定的呼包银经济轴线和自治区确定的呼包鄂“金三角”，黄河三面环绕，地理位置优越。
大路新区位于准格尔旗东北部，地处库布其沙漠东端，属沿黄二级台地，东、北与黄河相依、南邻孔兑沟、西接羊吉线，规划控制面积230平方公里。新区地势开阔平坦，地质结构稳定，地下无矿产资源，符合企业建厂和城市建设。
3、现场环境
4、运行条件
4.1 供电条件
高压AC 10kV, 50Hz
低压AC 380V, 3-PH, 50Hz
AC 220V, single phase, 50Hz
照明AC 220V, single phase, 50Hz
信号灯, 报警AC 220V, single phase, 50Hz
电磁阀DC 24V、AC 220V, single phase, 50Hz
4.2 供水供气条件
1) 压缩空气
0.4~0.6MPa
供应商需提供压缩空气用量和质量要求
2) 冷却水
0.2~0.3MPa（温度≤32℃）
供应商需提供水量要求、消耗量、水质要求、进出口水的温度和压力要求。
4.3 其他使用条件
1）车间工作制度：每周7天，每3班，每班8小时连续生产。
2）环境要求
设备周围一米范围内噪音水平不大于85dB。
烟气、灰尘和废渣必须妥善回收以便后续处理。
3）燃料
发生炉煤气，热值为6.061 MJ/Nm3（1450 kCal/Nm3）
煤气成分（%）
CO H2CO2N2 CH4 O2
23-30 10-15 4-5 45-50 2-3 0.2-0.6
煤气入口压力：250 mmHg
煤气中焦油含量≤30mg/Nm3
煤气中灰尘含量≤30mg/Nm3
供应商需提供煤气消耗量要求。
5、技术规格部分
5.1 设备技术规格部分
5.1.1 设备名称及规格
名称：焙烧炉
数量：1台
产能：1700t/d
使用描述：焙烧炉为连续运行的设备，用来焙烧氢氧化铝生成氧化铝。
5.1.2 物料性质及技术要求
5.1.2.1 物料性质
散比重：1000～1100kg/m3；
粒度：－45μm＜12%；
含水率：～8%；
含可溶性碱Na2O：≤0.06%
温度为：最大80 ℃
5.1.2.2 下料量（以湿氢氧化铝计）
正常：AH 103.41 t/h，最大113.75 t/h（相当于氧化铝产量：正常1611.6 t/d；最大1772 t/d）
5.1.2.3产品
产品为冶金级砂状氧化铝，其质量符合YS/T274-1998标准中A O-1牌号；
物理性能：α-Al2O3：5～20%
容重t/m3：0.90～1.05
粒度：+125μm<15%,-45μm<12%
比表面积m2/g：BET50～70
温度：50℃～80℃
化学成份：Al2O3＞98.6%；Na2O＜0.5%；Fe2O3＜0.02%；SiO2＜0.02%；灼减<1.0%
5.1.2.4 技术指标（投标方必须满足）
单位产品热耗：<3.14MJ/ kg·Al2O3；
电耗：≤18 kW h/t·.Al2O3；
粉尘排放浓度：≤50 mg/Nm3；
排出废气温度：145～160℃
α- Al2O3：5-20%
出流态化冷却器物料温度：≤80℃
焙烧过程中－45μm细颗粒增加量：≤3.0%
灼减：<1.0%
5.2 结构要求/系统配置要求
5.2.1 配置要求
1)焙烧炉风机选用陕西鼓风机厂，沈阳鼓风机厂等国内知名厂家品牌，控制方
式采用变频器（变频器选用ABB,西门子，施奈德）控制，电机采用上海电机厂、湘潭电机厂产品。
2)罗茨风机选用长沙鼓风机厂，章丘鼓风机厂，天津鼓风机厂产品，控制方式
采用变频器（变频器选用ABB,西门子，施奈德）控制，电机采用上海电机厂、湘潭电机厂产品。
3)项目中所采用变频器全部选用ABB,西门子，施奈德产品。
4)氧分析仪和CO分析仪采用国外知名品牌。
5)电除尘系统采用国内著名厂家产品。
6)燃烧站系统应选用奥林、jaspper等国外知名品牌，要求设备性能稳定、可靠。
5.2.2 材质要求
内衬正常寿命≥2年。
5.2.3 加工要求
1)钢结构的设计、制造运用的引进技术和质量完全达到AISC标准和我国《钢
结构设计规范》的规定。
2)钢结构主要构件的接头采用扭剪型高强螺栓连接。
3)钢结构的主要构件材料，采用抗腐蚀性能好的高强度低合金钢。
4)用高强螺栓连接的钢构架，在制造时分片进行试装，确保螺栓孔的制造精度，
避免错孔和漏孔。
5)焙烧炉的立柱与基础采用预埋螺栓连接，该螺栓承担各种受力状态的组合应
力，投标方设计和供应地脚螺栓和柱底钢底板(包括地脚螺栓安装架)。
6)焙烧炉保温和油漆的设计、施工等，包括焙烧炉设备、管道、阀门及附件等。
其中底漆（包括防火漆）、中间漆和第一道面漆在加工工厂内完成，其余部分现场完成。
7)焙烧炉设备的所有部件的金属表面均在出厂前进行净化和油漆。凡需要油漆
的部件，在油漆前，均对金属表面按有关技术规定进行清扫、喷砂处理，将污物和铁锈等清除干净。
8)钢结构(包括平台扶梯)均采用耐风化的优质油漆。
9)除镀锌板和不锈钢外，所有钢结构第一道喷刷前均进行喷砂处理。刷一道底
漆、一道中间漆、一道面漆，面漆颜色联络会上确定，漆色种类经招标方确认，漆膜总厚度≥120ｕm。
5.2.4 控制要求
电气配电和仪表等数据采集随设备一起提供，控制部分采用DCS控制系统远程I/O站进行控制，但投标方满足现场/远方两地操作模式，普通电机均采用马达保护器保护。DCS系统由招标方另招，投标方负责完成本系统DCS的数据采集，向业主及设计院提供所有控制设备的文件，包含但不限于下列资料：端子接线图、电气控制原理图、电气系统图、机柜布置图、控制逻辑图、I/O清册，控制说明。完成现场调试及DCS系统设备安装，并配合DCS厂家完成对该设备的组态、调试，达到正常生产运行，费用包含在总报价中。
5.2.5 仪表及控制要求：
1)卖方配套供货的仪表和控制设备采用符合国家最新标准和相应国际标准的产品，不提供国家已公布淘汰或将淘汰的产品。根据安装地点的要求，满足防爆、防火、防水、防尘、防腐的有关要求。
2)对于用于保护联锁的一次测量元件，如果工艺条件允许，装设三支（台/个）一次测量元件。
3)测温元件若需安装在管道直径小于DN50管道时，卖方提供扩大管，以便于安装。卖方提供的仪控箱的防护等级应不低于IP54。
用于保护控制联锁和报警的仪表选用质量好、动作准确可靠的开关量仪表（如温度、压力、流量、差压及液位开关等）。卖方配供美国SOR、日本长野、UE等进口产品。变送器选用罗斯蒙特3051、EJA品牌，开关量仪表的接点信号为无源干接点，其接点数量满足控制要求，接点容量为220V AC 5A或220V DC 1A。配供测控设备中的开关量仪表，其切换差值能满足控制要求，能在被测参数正常变化范围内实现信号自动复归。
4)仪表采用法定计量单位，所有控制装置模拟量输出信号为4-20mA DC，开关
量输出为无源干接点信号，其接点数量满足控制要求，接点容量不小于220V AC 5A,220V DC 1A。
5.2.6 接口条件要求
1) 土建接口条件
供应商需提供基础图纸、动静荷载值和承载点。如果对车间建筑结构有要求也需以文字或图纸形式提出。
2) 电气接口条件
供应商需提供设备的电气容量、电源类型、电压等级和电机数量。
电机要求：
制造标准JB/T10391-2002
电机封装保护等级IP54
电机绝缘等级 F
3) 通风接口条件描述
供应商需提供风量要求。
5.3 标准：
5.3.1 设备的设计和制造，符合现行使用的国家有关标准和原部颁标准。引进技术采用的相关标准也可被接受。这些标准和规范至少包括：
5.3.1.1 焊接件通用技术要求，JB/ZQ4000.3
5.3.1.2 公差与配合未注公差尺寸的极限偏差等，GB1800-1804
5.3.1.3 焊缝代号，GB324
5.3.1.4 焊接接头的基本型式及尺寸GB985
5.3.1.5 铸钢件射线照片及底片分类等级，GB5677
5.3.1.6 钢焊缝射线照片及底片分类等级，GB3323
5.3.1.7 铸钢件超声波探伤及质量评级分法，GB7233
5.3.1.8 中厚钢板超声波探伤方法，GB2970
5.3.1.9 旋转电机基本技术要求，GB755
5.3.1.10 产品标牌，JB8
5.3.1.11 包装储运标志，GB191
5.3.1.12 引进技术的有关标准
5.3.2 如果本招标文件有与上述规程、规范和标准明显抵触的条文，买方及时通告卖方进行书面解决。
5.3.3 从合同签订之日至卖方开始制造之日的这段时期内，买方有权提出因规程、规范和标准发生变化而产生的补充要求，卖方遵守这些要求。且不论卖方知道与否，买方有责任及时书面通知卖方有关规程、规范和标准发生的变化。
6、设计与供货界限及接口规则
包括：焙烧炉界区内（塔架内）设备、土建钢结构、配电、自控、给排水、收尘、暖通等配套设施。
不包括：界区内0米以下土建，界区外变配电、循环水、压缩空气、蒸汽、煤气系统。
7、技术参数及相关设备参数（设备厂家自己制作表格填写）
8、设备详细介绍
请各投标厂家细化设备介绍（原理、运行等），此外必须必须包括设备部件的质量保证体系，另外，必须列出设备各个部件的材质和质保时间。
投标方应对整个系统进行详细的技术描述和说明，包括所涉及的专业、安全卫生和环保等方面的内容。
9、工程设计
焙烧炉的工程设计图纸（土建0米以下除外）经投标方设计并由东北大学设计研究院（有限公司）确认盖章后作为现场施工图。
10、施工安装
投标方应对施工安装进行细化，细化内容主要包括建筑工程费（含筑炉、给排水和暖通等），安装工程等。
承包人必须在施工场地安装水表和电表，以便于计量收费，施工用水、电费由承包人承担，并包含在合同总价中。其中：水费5元/立方米，电费0.74元/kWh （随当地供电局电价调整）。
设备制作安装要遵守的国家相关规范和标准。
11、试车
投标方必须具有相关经验，保证单体试车完成后168小时连续生产，满负荷运行不低于100小时，调试过程中所有现场设备的运行操作均由招标方在投标方指导下进行。试车费用包含在投标总价中。
12、验收
投标方必须具有国家规定的设备设计、制造、施工安装等相关资质，确保招标方焙烧炉竣工后满足国家相关部门的验收，办理使用证并负责验收过程相关事宜，验收费用包含在投标总价中。
第二章焙烧主控操作规程 焙烧炉主控操作规程 一．主要职责及任务 1.负责把氢氧化铝焙烧成合格的氧化铝。 2.作为车间生产控制中心，是班组各项工作的中心调度，负责班组内部工作的协调，负责班组各项工作的汇总、反馈，负责对外工作的联系汇报，负责外部信息的收集及传达。班长不在时行使班长的权利，负责班长的工作。 3.负责通过计算机中心远程开启设备，调整焙烧炉各参数，使之保持正常值。 4.严格执行上级下达的技术经济指标，降低消耗，提高经济效益。 5.严格执行各项规章制度，认真填写岗位交接班记录和各项操作记录。 6.负责本岗位所有设备和环境卫生的清理及各种工器具的管理工作。二、工艺流程及原理 工业生产的湿氢氧化铝一般含有6?8%勺附着水。在焙烧过程中，当氢氧化铝受热达到100C以上时，附着水即被蒸发脱除，当温度达到225C 时，氢氧化铝先脱掉两个分子的结晶水，变成一水软铝石；继续加热到500C?560C时，一水软铝石又脱掉最后一个分子的结晶水，变成无水的 r-AL2O3。脱水反应式如下： 225 C AL2O3.3H2O======= AL2O3.H2O+ 2H2O
