水冷型螺杆式冷水机组的操作与维修
◎方文
一、机组运转前的准备
1、检查机组电源接线、电压等是否符合要求。
2、检查压缩机的转子转动是否灵活，冷冻油油位是否在视窗的1/2位置以上。
3、检查制冷系统和水循环系统内各有关阀门的启闭状态是否符合开机要求，排气阀应开启。
4、检查水循环系统（蒸发器、冷凝器和油冷却器）的运行情况是否正常，水路是否畅通。
5、观察高、低压压力表，看制冷系统是否有泄露现象。检查辅助设备是否完好。
二、机组的启动（手动方式）
1、合上电源开关给电控系统供电，打开机组电源控制开关；
2、先后启动冷媒水泵、冷却水泵和冷却塔风机；
3、启动油泵，同时，将能量调节阀手柄调至卸载位置，滑阀调至0的位置；
4、当油压上升到0.5MPa左右时，打开压缩机吸气阀，启动压缩机，接着调整压缩机润滑油压力，一般调至高于吸气压力0.15~0.3MPa；
5、打开蒸发器前的电磁阀，将能量调节手柄调至加载位置，当压缩机逐级增载至100%后，调整热力膨胀阀开度，使吸气压力稳定在0.4~0.5MPa；
6、当油温达到45℃时断开电加热器的电源，打开油冷却器的供、排水阀，使油温稳定在35~55℃；
注意：新机初次运转或机组长时间停用后第一次开机时必须通电预热8小时后，才能启动压缩机。
三、机组的运行
1、机组正常运行时各参数值如下表：
2、机组的冷却水出水温度与冷凝温度差不应大于3℃，冷媒水出水温度与蒸发器蒸发温度差不应超过3℃。
3、压缩机、循环水泵、冷却塔风机等运转部件在运行过程中的振动、噪音等应在允许范围内，运转状况平稳。
4、压缩机电机的运转电流应该控制在规定范围内。
5、压缩机油位应在视窗的1/3位置以上。
6、机组运行时所吸气的过热度应保持在5~7℃范围内。
以上各项为机组正常运行的标志，如果有不符合上述内容的情况出现，应立即停机检查，排除故障后方可重新启动机组。
四、机组的停机操作及注意事项
1、将能量调节手柄调至减载位置，关闭蒸发器前的电磁阀和出
液阀，停止压缩机运转，同时关闭吸气截止阀；
2、当滑阀回到0的位置时，能量减载至零，停止油泵运转；
3、将能量调节手柄调至停止位置，同时，关闭油冷却器的供、排水阀；
4、停水泵和风机：停止冷却水泵、冷却塔风机和冷媒水泵的运行；
5、关闭机组总电源。
注意事项：
1、若机组冬季停机或长期停机，停机时应先关闭机组的出液阀，使机组减载运行，将制冷剂全部抽至冷凝器。另外，应放净冷媒水系统和冷却水系统内的存水，以防冻裂和锈蚀，同时，应关闭排气截止阀、密封水室端盖。
2、当机组自动停机时，应查看故障提示，按紧急停机步骤停机，具体操作如下述。
3、在正常运行过程中，如发现异常现象，需按以下步骤进行紧急停机，待查明原因、排除故障后，方可重新启动机组。步骤：1）停压缩机；
2）关闭压缩机的吸气阀，关闭蒸发器前的电磁阀和出液阀；
3）停油泵并关闭油冷却器的供、排水阀；
4）停冷媒水泵、冷却水泵和冷却塔风机；
5）切断机组电源。
五、机组常见故障分析及排除
（一）高、低压力异常
1、冷却水温度过高或流量太小；应查明原因，降低水温，同时增加冷却水流量。
2、冷却水流通不畅、分布不均，检查冷却水循环系统（包括冷凝器、冷却塔、布水器及冷却水所流过的管道、阀门），看是否存在污物阻塞；应及时清除、疏通。
3、冷凝器传热效果差，冷凝器管内壁结垢严重或存在不凝性气体；应清除水垢，排除不凝性气体。日常维护时加强水质处理。
4、制冷剂充注量过多；排出多余的制冷剂。
5、压力表故障；校正或更换压力表，确保其读数客观。
6、排气管道阀门发生故障，造成排气压力过高；应检查、修复阀门。
现象二：冷凝压力偏低
1、冷却水温度偏低或流量太大，冷凝器温度调节不当；可通过冷却水旁通的方法减少冷却水流量，必要时间歇启动冷却塔风机来降低冷却水温度，将冷凝器温度调节至恰当位置。
2、压缩机卸载运载；应查明卸载原因并及时排除。
3、系统内制冷剂量不足或泄露、制冷剂流通管路堵塞；应查明原因，疏通系统，查漏补漏，加足制冷剂。
4、由于各种原因，导致压力表读数不客观，如压力表连接管弯曲、阻塞，压力表失灵等；应查明原因，排除故障或更换压力表。
5、冷凝器制冷剂回流阀出现故障或开度不够；应排除故障，全开回流阀。
1、外界热负荷大于机组制冷能力；应加开压缩机台数或降低热负荷。
2、能量调节机构失灵或压缩机卸载运转；应查明原因，及时修理、排除。
3、压力表故障；校正或更换压力表，确保其读数客观。
4、压缩机转子与机壳壁间隙加大导致内泄漏增大。处理方法：检查并排除。
5、膨胀阀开启度过大；关小膨胀阀开启度，减小制冷剂供液量。
现象四：蒸发压力偏低
1、膨胀阀开启度过小或因故堵塞，制冷剂供液量不足；排除膨胀阀故障，调整膨胀阀开启度到合适位置。
2、系统制冷剂充注量不足或泄露严重；应对机组进行查漏、补漏，并加足制冷剂。
3、回流管等液体管路上的过滤网和干燥器有污物堵塞。处理方法：清洁过滤网，更换干燥剂。
4、外界负荷偏低致使蒸发器进水温度过低；调整水量调节阀，检查负载。
5、蒸发器表面霜层太厚或蒸发器管壁有油污，影响了传热效果；应定期冲霜，并清除油污。
6、冷凝温度偏低；查找原因，设法提高冷凝温度。
7、制冷剂中混入了较多的润滑油或其它杂志；应更换或提纯制冷剂。
（二）制冷量不足
1、压缩机因吸气过滤器阻塞等原因造成吸气阻力过大，吸气量减少，制冷量随之降低；应取出吸气过滤器清洗，日常维护时注意防范。
2、喷油量不足或冷冻油温偏高导致压缩机排气温度、压力升高，排气效率下降，制冷量随之降低。处理方法：检查油路、油泵是否发生故障，喷油孔是否堵塞，油温是否偏高，提高喷油量，将油温控制在允许范围内（正常范围：35~55℃）。
3、冷却水流量不足或水温过高，导致高压偏高或油温过高；应设法降低冷却水温度或增大冷却水流量。
4、蒸发器表面霜层太厚、蒸发器管壁有油污或蒸发器内存在较多空气，影响了传热效果；应定期冲霜，并清除油污，定期排出蒸发器内空气。
5、能量调节装置发生故障或滑阀不在正确位置；查明故障并排除，调整指示器指针位置。
6、压缩机内部各部件磨损严重，间隙过大，吸排气量减少，制冷量下将；调整间隙，对于磨损严重的部件，应更换。
7、系统内制冷剂量不足或泄露；应查明原因，查漏补漏，加足制冷剂。
8、冷凝器、贮液器的出液阀开启度太小；开启出液阀至适当位置。
9、膨胀阀发生脏堵或冰塞，膨胀阀开启度过小；应排除故障，调整开启度。
10、膨胀阀感温包内充注的制冷剂泄露或电磁阀故障；应排除故障或更换膨胀阀、电磁阀。
（三）冷冻油系统故障
现象一：机组奔油
1、外界热负荷减小；应调整能量调节阀，必要时停开一台或多台压缩机，降低制冷量。
2、油温偏低；应通过减小油冷却器冷却水量等方法提高油温。
3、膨胀阀开启度过大，供液量过大；应调整膨胀阀开启度。
4、能量调节或机组启动时增载太快、太猛；增载时应分几次进行，缓慢增载。
5、喷油量或加油量过多；应调整喷油压力、油量。
现象二：压缩机油压偏低
1、油压调节阀调节不当；应调整油压调节阀，使油压达到正常值。
2、油泵转子磨损严重，泵油效率偏低；应更换转子或油泵。
3、油过滤器或输油管堵塞；应清洗过滤网，疏通输油管。
4、压缩机内喷油量偏大；应调整喷油阀喷油量，使油压保持在合适位置。
现象三：油位上升
1、油分离效果差，冷冻油内混入了较多的制冷剂；关小节流阀，提高油温。
2、有液体制冷剂进入到压缩机中；应降低蒸发器中的液位。
（四）节流阀（热力膨胀阀）故障
现象一：热力膨胀阀打不开或打开后极易堵塞。
1、膨胀阀本身出现故障，如感温包内充注的制冷剂泄露等原因导致膨胀阀打不开；应修理或更换膨胀阀。
2、过滤器阀孔出现脏堵、冰塞，轻则使膨胀阀进口管外结霜，重则导致膨胀阀打不开或堵塞；应及时清洗过滤器，加强系统的干燥处理能力。
现象二：膨胀阀关不小
1、膨胀阀被损坏；一般需要更换膨胀阀。
2、膨胀阀上的感温包安装位置不当；应将感温包安装在合适的位置。
3、膨胀阀内传动杆太长；应把传动杆的长度调整合适。
现象三：膨胀阀供液不均
1、膨胀阀选型不当；应换用合适的膨胀阀。
2、膨胀阀的开启过热度定得过小；调整开启过热度。
3、膨胀阀上的感温包安装位置不当；应将感温包安装在合适的位置。
螺杆式制冷机组地日常维护和保养 （一）螺杆式制冷机组启动前地准备工作 制冷机组地正确调试是保证制冷装置正常运行、节省能耗、延长使用寿命地重要环节.对于现场安装地大、中型制冷系统，调试前首先应按设计图纸要求，熟悉整个系统地布置和连接，了解各个设备地外形结构和部件性能，以及电控系统和供水系统等.为此，调试时应有制冷和水电等工程师参加.用户在调试前应认真阅读厂方提供地产品操作说明书，按操作要求逐步进行.操作人员必须经过厂方地专门培训，获得机组地操作证书才能上岗操作，以免错误操作给机组带来致命地损坏. ．调试前地准备 (）由于螺杆式冷水机组属于中大型制冷机，所以在调试中需要设计、安装、使用等三方面密切配合.为了保证调试工作有条不紊地进行，有必要由有关方面地人员组成临时地试运转小组，全面指挥调试工作地进行. (）负责调试地人员应全面熟悉机组设备地构造和性能，熟悉制冷机安全技术，明确调试地方法、步骤和应达到地技术要求，制定出详细具体地调试计划，并使各岗位地调试人员明确自己地任务和要求. (）检查机组地安装是否符合技术要求，机组地地基是否符合要求，连接管路地尺寸、规格、材质是否符合设计要求. (）机组地供电系统应全部安装完毕并通过调试. (）单独对冷水和冷却水系统进行通水试验，冲洗水路系统地污物，水泵应正常工作，循环水量符合工况地要求. (）清理调试地环境场地，达到清洁、明亮、畅通. (）准备好调试所需地各种通用工具和专用工具. (）准备好调试所需地各种压力、温度、流量、质量、时间等测量仪器、仪表. ( ）准备好调试运转时必需地安全保护设备. ．机组调试 (）制冷剂地充注.目前，制冷机组在出厂前一般都按规定充注了制冷剂，现场安装后，经外观检查如果未发现意外损伤，可直接打开有关阀门（应先阅读厂方地使用说明书，在运输途中，机组上地阀门一般处在关闭状态）开机调试.如果发现制冷剂已经漏完或者不足，应首先找出泄漏点并排除泄漏现象，然后按产品使用说明书要求，加人规定牌号地制冷剂．注意制冷剂充注量应符合技术要求. 有些制冷机组需要在用户现场充注制冷剂，制冷剂地充注量及制冷剂牌号必须按照规定.制冷剂充注量不足．会导致冷量不足.制冷剂充注量过多，不但会增加费用，而且对运行能耗等可能带来不利影响. 在充注制冷剂前，应预先备有足够地制冷剂.充注时，可直接从专用充液阀门充人.由于系统处于真空状态，钢瓶中制冷剂与系统压差较大，当打开阀门时（应先用制冷剂吹出连接管中地空气，以免空气进人机组，影响机组性能），制冷剂迅速由钢瓶流人系统，充注完毕后，应先将充液阀门关闭，再移去连接管. (）制冷系统调试.制冷剂充注结束后（如需要充注制冷剂），可以进行负荷调试.由于近年来，螺杆式冷水机组在机组性能和电气控制方面都有了长足地进步，许多机组在正式开机前可以对主要电控系统做模拟动作检侧，即机组主机不通电，控制系统通电，然后通过机组内部设定，对机组地电控系统进行检测，组件是否运行正常.如果电控系统出现什么问题，可以及时解决.最后再通上主机电源，进行调试.在调试过程中，应特别注意以下几点： ）检查制冷系统中地各处阀门是否处在正常地开启状态，特别是排气截止阀，切勿关闭. ）打开冷凝器地冷却水阀门和蒸发器地冷水阀门，冷水和冷却水地流量应符合厂方提出要求.
2004年6月版 共12页 水冷半封螺杆型冷水机组 使用说明书 SL700.SM(4116) 浙江盾安人工环境设备股份有限公司 2004年6月15日
目录 一．简介 (1) (一)制冷流程 (1) (二)特点 (2) (三)用途 (2) (四) 使用条件 (2) 二．机组技术参数表 (3) 三．机组外形图 (4) 四．安装注意事项 (4) (一)前期准备 (4) (二)机组安装 (5) (三)水管路安装 (5) (四)电气安装 (7) 五．操作使用说明 (8) (一)首次开机程序 (8) (二)机组停机 (8) (三)电气操作 (8) 六．日常维护与保养 (9) 七．常见故障及排除 (10) 八．服务承诺 (10) 附录电气操作说明 (11)
一．简介 水冷半封螺杆型冷水机组是一种以水为冷却介质的中央空调产品，与相同冷量的风冷机组相比，由于其冷凝器和蒸发器均采用特制高效传热管制作，因此结构紧凑，体积小，效率高；又由于没有冷凝风机，因而噪声也低。 本公司在水冷半封螺杆型冷水机组制造方面有着成熟的技术，完善的工艺和先进的检测设备，再加上精选的国际一流配件，保证了机组的稳定、高效运行。 为了正确使用该机组，请您仔细阅读本使用说明书，如果遵照说明书认真安装、操作和维 排气冷凝 压缩机冷凝器角阀干燥过滤器视镜电磁阀节流蒸发 热力膨胀阀蒸发器压缩机 经压缩机压缩后的高温高压制冷剂气体，进入冷凝器与冷却水换热后被冷凝成中温高压液体，经干燥过滤后流经热力膨胀阀，被节流降压成低温低压的液体进入蒸发器，吸收水的热量后蒸发成低温低压的气体被压缩机吸入，再经压缩后进入下一次的制冷循环。被降温后的冷水通过水泵输送到末端设备，如此循环往复从而达到冷却降温之目的。
文件编号：TP-AR-L1418 There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party. （示范文本） 编制：_______________ 审核：_______________ 单位：_______________ 螺杆式制冷压缩机的操作规程正式样本
螺杆式制冷压缩机的操作规程正式 样本 使用注意：该操作规程资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。材料内容可根据实际情况作相应修改，请在使用时认真阅读。 螺杆式制冷压缩机的操作规程 一，开机及停机 1，开机前的检查 1）查看操作记录，了解上次停机的原因和时 间，如果是正常停机，且连续停机时间不超过一个 月，可以按正常操作规程开机；如果连续停机超过一 个月或维修后开机，需由机房主管主持开机。 2）检查系统情况：低压循环桶和中间冷却器液 位是否在30%～50%之间，如果液位过高，应先开启 氨泵向系统供液或通过排液阀向排液桶排液，将液为
降至50%以下。 3）检查压缩机：检查油位是否在上油镜1/2以下和下油镜1/2以上；检查能级指示是否在“0”位；检查压缩机各阀门的状态，包括表阀。 以上检查均正常后，可以开始开机。 2，手动开机 1)启动冷却水泵及载冷剂水泵，向冷凝器和蒸发器供水； 2)打开压缩机排气截止阀； 3)启动油泵； 4)将压缩机卸载至“0”位； 5)油泵启动30秒后，油压与排气压力差达到0.4~0.6MPa，按压缩机启动按钮，压缩机启动，同时旁通电磁阀A也自动打开。电机正常运转后，A阀自动关闭；
第一章：投标人须知及前附表 投标人须知前附表
说明：以上时间或内容安排若有调整，以书面通知为准。 投标人须知 总则 1、适用范围 本招标文件适用于本须知前附表第4项所列货物的采购。 2、招标费用 投标人应承担所有与编写和提交投标文件有关的费用，不论结果如何，买方和招标代理方在任何情况下均无义务和责任承担这些费用。 招标文件 一、招标文件的构成 招标文件包括：
1、投标人须知及前附表 2、项目情况说明及货物需求一览表 3、技术规格及要求 4、合同条款 5、各种格式 6、资格证明文件 二、投标人应认真阅读招标文件中所有的章节，条款，格式，图样，附表和附件等资料。如果投标人没有按照招标文件的要求提交全部资料，或者投标文件没有对招标文件在各方面作出实质性的响应，则属于投标人的风险。 三、招标文件的澄清 任何要求对招标文件进行澄清的投标人，均应在“投标人须知前附表”第13项规定的时间之前按投标邀请书中的通讯地址以书面形式（如信函、传真或电子邮件，下同）通知招标人，招标人在“投标人须知前附表”第13项规定的时间之前收到的任何澄清要求将在答疑会上进行统一答复，同时在会后将书面答复寄送给每个投标人，答复包括所有问题，但不包括问题的来源，逾期不复。 四、招标文件的修改 1、在投标截止期前的任何时候，无论出于何种原因，招标单位可主动地或在解答投标人提出澄清问题时对招标文件进行修改。 2、对招标文件的修改将以书面形式通知所有投标人，并对其具有约束力。 3、为使投标人在编写投标文件时有充足的时间对招标文件的修改部份进行研究，招标单位可以自行决定，酌情延长投标截止期。 五、投标人资格要求
深圳市凯德利冷机设备有限公司 机组安装、操作及维护说明书 二零壹肆年肆月 版本:A１.00
目录 一、机组的适用范围 (1) 二、规格………………………………………………………………………………１ 三、安装说明 (1) 四、操作说明 (1) 1、使用操作…………………………………………………………………………………… .. 1 2、面板操作简介 (2) 3、用户操作………………………………………………………………………………………２ 4、故障显示及排除 (2) 五、故障排除 (3) 六、保养………………………………………………………………………………４ 七、注意事项 (4) 八、电路图……………………………………………………………………（见附页）
风冷式冷水机组操作手册 一﹑机组适用范围 在工业上广泛用于塑料﹑电子﹑化工﹑冶金﹑食品﹑制药﹑电镀﹑皮革﹑工艺和科研等﹔在商业上广泛用于酒店﹑宾馆﹑超级市场和影剧院等。 二﹑规格 三﹑安装说明 1﹑机器安装﹐要求平放﹐不可倾斜﹔ 2﹑机器两侧应有一米左右保养空间﹔ 3﹑冰水管管路务必接成回路﹐使冰水得以循环﹔ 4﹑冰水管路必须保温﹔ ５﹑接电源时请确定电源足以承担冷水机组最大负荷﹔ ６﹑机组电源﹐必须单独控制﹔ 7﹑必须接地线﹐以确保安全。 四﹑操作說明 启动机组前﹐应检查冰水管路阀门是否打开（注﹕长期停机后﹐再次开机前﹐应打开 电源24小时后再开启机组)﹔ 机组控制﹕ 1、使用操作(面板图）
本公司使用微电脑控制器,显示屏为模块式屏幕，。显示界面的设计充分运用人类工程学 原理，使用操作简便直观,操作人员只需稍阅说明书就可上岗操作,其操作面板如图示。 1．1>按键指示灯 *CＯMＰ1* 压缩机1控制指示灯,灯亮允许启动否则不允许启动，由 *COMP1＊按键控制． *COＭＰ2* 压缩机2控制指示灯，灯亮允许启动否则不允许启动,由 *COMP2*按键控制. *RＥSET＊有故障时的指示灯（闪烁显示),无故障时按下<ＲESEＴ>可关 闭. ＊PUMP* 机组运行指示灯,机组运行时此灯亮，否则灭. ＊０ＦF* 延时停机指示灯，延时停机时闪烁点亮. *SET* 参数设置指示灯,处于参数设置界面时此灯亮. 1．2>面板指示灯 *ＰＯWER* 电源指示灯,通电后灯亮. *RUN* 机组运行指示器,非待机状态亮. *ERＲOR* 故障指示灯,有故障时亮. *COMP1* 压缩机1运行指示灯． *ＣOMＰ２＊压缩机2运行指示灯 ２、面板操作键简介 2．1＞面板中间为两个模块显示屏，PV屏显示实际温度,SV屏显示设定温度。 ２．２>面板左边的５个ＬED灯分别指示:（从上到下)电源,运行，故障,压缩机1，压缩机２。 2.3>面板下侧两排８个按键分别为:，ＲESEＴ(复位)，UP (向上），DOWN(向下）,SE Ｔ（设置)，ＰＵMP(泵）, COMP1（压缩机1),ＣOMP2（压缩机2),OFF(停止)。3、用户操作
风冷式冷水机组操作说 明手册 集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08]
深圳市凯德利冷机设备有限公司机组安装、操作及维护说明书 目录 一、机组的适用范围 (1) 二、规格 (1) 三、安装说明 (1) 四、操作说明 (1) 1、使用操作 (1) 2、面板操作简介 (2)
3、用户操作 (2) 4、故障显示及排除 (2) 五、故障排除 (3) 六、保养 (4) 七、注意事项 (4) 八、电路图……………………………………………………………………（见附页）风冷式冷水机组操作手册 一﹑机组适用范围 在工业上广泛用于塑料﹑电子﹑化工﹑冶金﹑食品﹑制药﹑电镀﹑皮革﹑工艺和科研等﹔在商业上广泛用于酒店﹑宾馆﹑超级市场和影剧院等。 二﹑规格 三﹑安装说明 1﹑机器安装﹐要求平放﹐不可倾斜﹔ 2﹑机器两侧应有一米左右保养空间﹔ 3﹑冰水管管路务必接成回路﹐使冰水得以循环﹔ 4﹑冰水管路必须保温﹔ 5﹑接电源时请确定电源足以承担冷水机组最大负荷﹔ 6﹑机组电源﹐必须单独控制﹔ 7﹑必须接地线﹐以确保安全。
四﹑操作说明 启动机组前﹐应检查冰水管路阀门是否打开（注﹕长期停机后﹐再次开机前﹐应打开电源24小时后再开启机组）﹔ 机组控制﹕ 1、使用操作(面板图) 本公司使用微电脑控制器，显示屏为模块式屏幕，。显示界面的设计充分运用人类工程学原 理，使用操作简便直观，操作人员只需稍阅说明书就可上岗操作，其操作面板如图示。 1．1>按键指示灯 *COMP1*压缩机1控制指示灯,灯亮允许启动否则不允许启动,由*COMP1*按键控制. *COMP2*压缩机2控制指示灯,灯亮允许启动否则不允许启动,由*COMP2*按键控制. *RESET*有故障时的指示灯(闪烁显示),无故障时按下
LH 系列螺杆式水冷冷水机组 一、 产品概述 1、产品特点： 在水冷冷水机市场上，效率和运行成本越来越为人们所关注，格力螺杆式水冷冷水机组高效节能，运行稳定可靠，在名义工况下的制冷量范围为：290～1700KW ，可广泛适用于各类办公楼宇、医院、学校、商场，也可应用于生产工艺流程的降温。 1.1高效节能 ◆采用满液式蒸发方式 A 、 蒸发器中的制冷剂分布更均匀，温度场优化换热效率更高。 B 、满液式蒸发器，大幅度地提高了机组的蒸发温度，提升了机组的换热 效率。 C 、通过与高性能高可靠性的专用螺杆压缩机的搭配，大大提升了机组的 制冷量和能效比。 ◆新型节流 A 、 自动计算最佳能效比值，并快速调节实际值，按需输出进一步 优化控制逻辑。 B 、电子膨胀阀更精确地调节制冷流量及蒸发器液位的变化。 C 、机组的部分负荷效率始终保持最高，运行范围更宽。 满液式蒸发方式效果图 ◆多机并联、部分负荷效率更高 A 、由于大部分运行时间处于非设计工况，在选择冷水机组时应注意： 它不但要满足满负荷的设计要求，并且在较低负荷时，以及冷却 塔水温较低时也能高效运行，相同满负荷能效比的冷水机组，在 部分负荷运行费用有时会相差10%以上。 B 、部分负荷综合值（IPLV ）真实有效反映部分负荷的性能指标。 C 、格力满液式多机并联技术，可设置双机并联运行，也可设置单机独立 运行，部分负荷运行时效率更高，IPLV 值可高达7.5。 ◆容量调节与机组负荷匹配 部分负荷效果图 A 、可根据用户需求进行有级或无级容量调节。 B 、压缩机在最小负荷位置启动，可对制冷量进行无级调节。 C 、无级滑阀调节强制输气，与实际负荷完全匹配。 1.2高可靠性 ◆严格实验流程 A 、螺杆机组在线检测时，通过具有业内最先进的在线检测系统（合肥 机械研究所研制的，具有条形码管理系统以及采用电脑全自动检 测及判定的超大型在线检测系统）。 B 、严格按照国标GB/T10870、GB/T18430等的要求执行。 ◆可靠的回油系统 测试图 A 、专门针对满液式冷水机组系统，设置低油位保护控制，完全杜绝了压缩机少油损坏的可能性。 B 、机械分离和吸附分离相结合的一次及二次油分，保证了油的高效分离。
水冷螺杆式冷水机组参数整理 水冷螺杆式冷水机组主要由半封闭式螺杆压缩机、壳管式冷凝器、干燥过滤器、热力膨胀阀、壳管式蒸发器、以及电器控制部分等组成。 水冷螺杆式冷水机组也是冷水机组的一种，由于它的主要构成部件使用了螺杆式压缩机，所以名称可称谓水冷螺杆式冷水机组。它的冷冻出水温度范围为3℃~20℃，可广泛应用于塑胶，电镀，电子，化工，制药，印刷，食品加工等各种工业冷冻制程需使用冷冻水的领域，或大型商场，酒店，工厂，医院等各种中央空调工程中需使用冷冻水集中供冷的领域。 2工作原理 机组制冷时，压缩机将蒸发器内低温低压制冷剂吸入气缸，经过压缩机做功，制冷剂蒸气被压缩成为高温高压气体， 经排气管道进入冷凝器内。高温高压的制冷剂气体在冷凝器内与冷却水进行热交换，把热量传递给冷却水带走，而制冷剂气体则凝结为高压液体。从冷凝器出来的高压液体经热力膨胀阀节流降压后进入蒸发器。在蒸发器内，低压液体制冷剂吸收冷冻水的热量而汽化，使冷冻水降温冷却，成为所需要的低温用水。汽化后的制冷剂气体重新被压缩机吸入进行压缩，排入冷凝器，这样周而复始，不断循环，从而实现对冷冻水的冷却。 从机组出来的冷冻水，进入室内的风机盘管、变风量空气调节机等末端装置，在室内与对流空气发生热交换，在此过程中，水由于吸收室内空气的热量（向室内空气散热）而温度上升，而室内空气经过室内换热器后温度下降，在风机的带动下，送入室内，从而降低室内的空气温度，而温度上升后的冷冻水在水泵的作用下重新进入机组，如此循环，从而达到连续制冷的目的。 3产品特点 （1）机组压缩机选用名牌半封闭螺杆式压缩机及电控元件，配备换热高效优质铜管制作的冷凝器及蒸发器； （2）配备各类安全保护装置，性能稳定、噪音低、使用寿命长、操作简单；采用液晶显示人机界面，操作简单便捷，运行状况一目了然； （3）机型有采用单压缩机或多压缩机组合制冷系统。压缩机可依负载变化，自动交替运转，平衡各压缩机的运行时数，达到节省能耗及延长了冷水机组的使用期限的效果。便于能量调节，在部分负荷时更加节能； （4）开放式结构，整机外型美观，结构简单，可随时检查机组运行情况，安装及维护简单方便； 美国KAYDELI集团总部在美国德克萨斯州成立于1966年，在中国香港和大陆先后成立凯德利集团（香港）有限公司、深圳市凯德利冷机设备有限公司（以下简称凯德利），是以生产、设计、研发、经营“凯德利”牌冷水机、热回收机组、环保冷水机、激光冷水机、冷油机、模温冷水机、低温冷冻机等制冷设备及以及厂房舒适中央空调工程、无尘室车间、冷冻工程所需配套产品加工制造、制冷空调系统设计制造安装维修调试和技术服务等为主业的国家一级企业。改革开放以来，公司在体制、机制、技术和管理上不断创新达到走出一条通过合资、合作、壮大经济实力的成功之路，实现了公司的飞速发展。
深圳市凯德利冷机设备有限公司机组安装、操作及维护说明书 二零壹肆年肆月 版本：A1.00
目录 一、机组的适用范围 (1) 二、规格 (1) 三、安装说明 (1) 四、操作说明 (1) 1、使用操作…………………………………………………………………………………… .. 1 2、面板操作简介 (2) 3、用户操作 (2) 4、故障显示及排除 (2) 五、故障排除 (3) 六、保养 (4) 七、注意事项 (4) 八、电路图……………………………………………………………………（见附页）
风冷式冷水机组操作手册 一﹑机组适用范围 在工业上广泛用于塑料﹑电子﹑化工﹑冶金﹑食品﹑制药﹑电镀﹑皮革﹑工艺和科研等﹔在商业上广泛用于酒店﹑宾馆﹑超级市场和影剧院等。 二﹑规格 三﹑安装说明 1﹑机器安装﹐要求平放﹐不可倾斜﹔ 2﹑机器两侧应有一米左右保养空间﹔ 3﹑冰水管管路务必接成回路﹐使冰水得以循环﹔ 4﹑冰水管路必须保温﹔ 5﹑接电源时请确定电源足以承担冷水机组最大负荷﹔ 6﹑机组电源﹐必须单独控制﹔ 7﹑必须接地线﹐以确保安全。 四﹑操作說明 启动机组前﹐应检查冰水管路阀门是否打开（注﹕长期停机后﹐再次开机前﹐应打开电源24小时后再开启机组）﹔ 机组控制﹕ 1、使用操作(面板图)
本公司使用微电脑控制器，显示屏为模块式屏幕，。显示界面的设计充分运用人类工程 学原理，使用操作简便直观，操作人员只需稍阅说明书就可上岗操作，其操作面板如图示。 1．1>按键指示灯 *COMP1* 压缩机1控制指示灯,灯亮允许启动否则不允许启动,由*COMP1*按 键控制. *COMP2* 压缩机2控制指示灯,灯亮允许启动否则不允许启动,由*COMP2*按 键控制. *RESET* 有故障时的指示灯(闪烁显示),无故障时按下
螺杆式冷水机组标准操作规程 目的：规范操作行为确保设备正常运行，保证生产安全、顺利进行。 适用范围：LSLG-460螺杆式冷水机组。 责任者：操作人员 程序： 一、操作准备 1、做好交接班工作，检查上一班设备运转是否正常。 2、检查设备清洁状况。 3、所有的阀门应处于正确的开/关位置。 4、检查电气线路正常。 5、检查高、低压保护，冷媒水、冷却水断水保护的设定是否正确。 6、压缩机的油加热器在开机前需预热至少8小时。 7、开动冷却水泵、冷媒水泵和冷却塔风机，检查确认水系统正常。 8、开启压缩机的排气截止阀和冷凝器出液阀。 9、检查油位是否符合要求。 二、运行操作 1、合上空气开关，上电。 2、在控制箱屏幕呈“主屏幕”时，按F1键开机，按F2键关机，按F3键复位消音。按F7、F8键向上、下翻屏。 3、压缩机正常开启后，先加载负荷25%，30秒后加载负荷至50%，3.5分钟后加载负荷至75%，6.5分钟后为满负荷100%。 4、如有故障发生时，屏幕会显示故障的内容。此时警铃会自动报警，操作人员将故障排除后，按F3键恢复屏幕，并消除警声。 三、停机操作 1、按控制柜“停机”键，即可实现机组的停机。 2、关闭冷却水泵、冷媒水泵和冷却塔风机。 3、停机后应使压缩机的油加热器继续处于通电状态。 四、长时间停车 1、调节低压控制器至最低，关闭冷凝的出液阀并将机组的控制方式切换到手动方式。 2、开机使机组吸气压力降至0MPa（表压）时，按各压缩机的“停止”键，实现压缩机的停机。停机后即关闭压缩机的吸排气阀门。 3、关闭冷却水泵、冷媒水泵和冷却塔风机，同时应切断主电源和控制电源。 五、清洁维护 1、工作完毕，关机，关闭供气阀，切断电源，打开手动排污阀。 2、及时做好设备及周围环境的清洁工作。
LH系列螺杆式水冷冷水机组 一、产品概述 1、产品特点： 在水冷冷水机市场上，效率和运行成本越来越为人们所关注，格力螺杆式水冷冷水机组高效节能，运行稳定可靠，在名义工况下的制冷量范围为：290～1700KW，可广泛适用于各类办公楼宇、医院、学校、商场，也可应用于生产工艺流程的降温。 1.1高效节能 ◆采用满液式蒸发方式 A、蒸发器中的制冷剂分布更均匀，温度场优化换热效率更高。 B、满液式蒸发器，大幅度地提高了机组的蒸发温度，提升了机组的换热 效率。 C、通过与高性能高可靠性的专用螺杆压缩机的搭配，大大提升了机组的 制冷量和能效比。 ◆新型节流 A、自动计算最佳能效比值，并快速调节实际值，按需输出进一步 优化控制逻辑。 B、电子膨胀阀更精确地调节制冷流量及蒸发器液位的变化。 C、机组的部分负荷效率始终保持最高，运行范围更宽。满液式蒸发方式效果图 ◆多机并联、部分负荷效率更高 A、由于大部分运行时间处于非设计工况，在选择冷水机组时应注意： 它不但要满足满负荷的设计要求，并且在较低负荷时，以及冷却 塔水温较低时也能高效运行，相同满负荷能效比的冷水机组，在 部分负荷运行费用有时会相差10%以上。 B、部分负荷综合值（IPLV）真实有效反映部分负荷的性能指标。 C、格力满液式多机并联技术，可设置双机并联运行，也可设置单机独立 运行，部分负荷运行时效率更高，IPLV值可高达7.5。 ◆容量调节与机组负荷匹配部分负荷效果图 A、可根据用户需求进行有级或无级容量调节。 B、压缩机在最小负荷位置启动，可对制冷量进行无级调节。 C、无级滑阀调节强制输气，与实际负荷完全匹配。 1.2高可靠性 ◆严格实验流程 A、螺杆机组在线检测时，通过具有业内最先进的在线检测系统（合肥 机械研究所研制的，具有条形码管理系统以及采用电脑全自动检 测及判定的超大型在线检测系统）。 B、严格按照国标GB/T10870、GB/T18430等的要求执行。 ◆可靠的回油系统测试图 A、专门针对满液式冷水机组系统，设置低油位保护控制，完全杜绝了压缩机少油损坏的可能性。 B、机械分离和吸附分离相结合的一次及二次油分，保证了油的高效分离。获取中国首批冷水机组节能认证证书
一、 ........................... 安装要求 二、 ........................... 开机准备 三、 ........................... 操作顺序 四、 ........................... 面板示意图及操作说明 五、 ........................... 修改参数操作说明 六、 ........................... 参数设置表 七、 ........................... 故障代码说明 八、 ........................... 操作注意事项 九、 ........................... 维护与保养 十、故障排除方法 ............... 十一、电器连接示意图 .......... 十二、风冷式冷冻机内部结构示图 十三、水冷式冷冻机内部结构示意图 十四、风冷式冷水机安装示意图 - 十五、水冷式冷水机安装示意图 - 感谢您选用“亨瑞达”冷冻机，为了您能正确高效的使用，请详细阅读说明 目录 1 1 2 .2 ….… 3 5 6 6 8 9 10 .11 (12)
书。注意：温度过低时，防止冷冻介质在设备中结冰损坏冷冻机 。 安装要求: 冷冻机安装前请选择地基平稳，四周空旷，畅通及避免腐蚀、污染、日晒、 雨淋，方便安装维修之场所; 2、水冷式冷冻机，根据冷冻机制冷量选用匹配的冷却水塔。冷水机管路配管, 请根据机身管路尺寸进行安装，切勿将冷却水管尺寸缩小，这样会引起高压 超载，影响制冷效果及增加耗电量; 3、风冷式冷冻机，请必须安装在距离墙壁一米以上空间位置，以免造成散热不 良引起高压过载影响制冷效果及增加耗电量。 注：（1）电源负载及接地部分，请依照相关法规施工! （2）新安装的冷冻机冷冻水管必须包保温层! 二、开机准备 首次运转冷冻机必须先检查下列事项是否正确: 1、电源电压及相数是否符合型号规格，请对照铭牌所示。［注：三相电源相位 线分别为R 、S 、T ,中性线（零线）N ，接地导线为双色线用E 表示；机内设 有错、缺相保护器，当在第一次开机时出现电源故障报警时，可能出现错相 保护，可将相线任意两相对换接妥后合上开关即可； 单相电源相线为L ,中线 为N ，地线为E 。］ 2、检查冷冻水管及冷却循环水管是否接通管路，并保持阀门打开; 装示意图） 3、先将冷冻水箱加满水或其它冷冻介质后方可启动水泵； （注：请根据要求来 配用冷冻介质） 4、水冷式检查冷却水泵运行方向及水塔风机是否逆转（如水泵是三相，逆转须 将电源相位线中任意二相对换，接妥后再把开关合上即可）。 1、 / '丰介廿宀

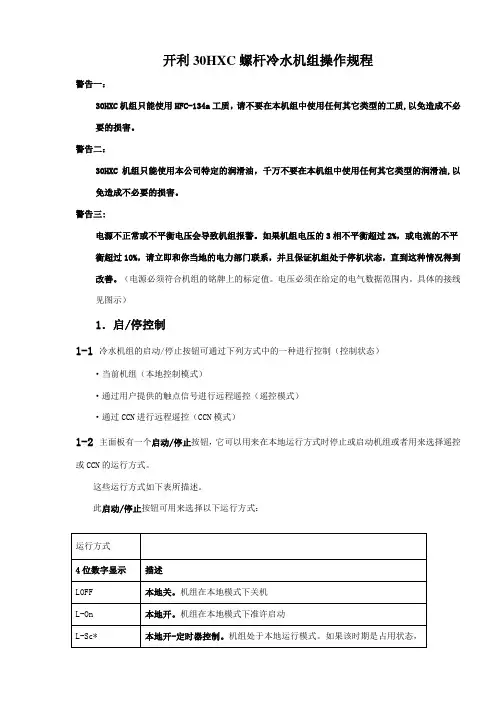

警告一： 30HXC机组只能使用HFC-134a工质，请不要在本机组中使用任何其它类型的工质,以免造成不必要的损害。 警告二： 30HXC机组只能使用本公司特定的润滑油，千万不要在本机组中使用任何其它类型的润滑油,以免造成不必要的损害。 警告三: 电源不正常或不平衡电压会导致机组报警。如果机组电压的3相不平衡超过2%，或电流的不平衡超过10%，请立即和你当地的电力部门联系，并且保证机组处于停机状态，直到这种情况得到改善。（电源必须符合机组的铭牌上的标定值。电压必须在给定的电气数据范围内。具体的接线见图示） 1．启/停控制 1-1 冷水机组的启动/停止按钮可通过下列方式中的一种进行控制（控制状态）·当前机组（本地控制模式） ·通过用户提供的触点信号进行远程遥控（遥控模式） ·通过CCN进行远程遥控（CCN模式） 1-2 主面板有一个启动/停止按钮，它可以用来在本地运行方式时停止或启动机组或者用来选择遥控或CCN的运行方式。 这些运行方式如下表所描述。 此启动/停止按钮可用来选择以下运行方式： 运行方式 4位数字显示描述 LOFF 本地关。机组在本地模式下关机 L-On 本地开。机组在本地模式下准许启动
