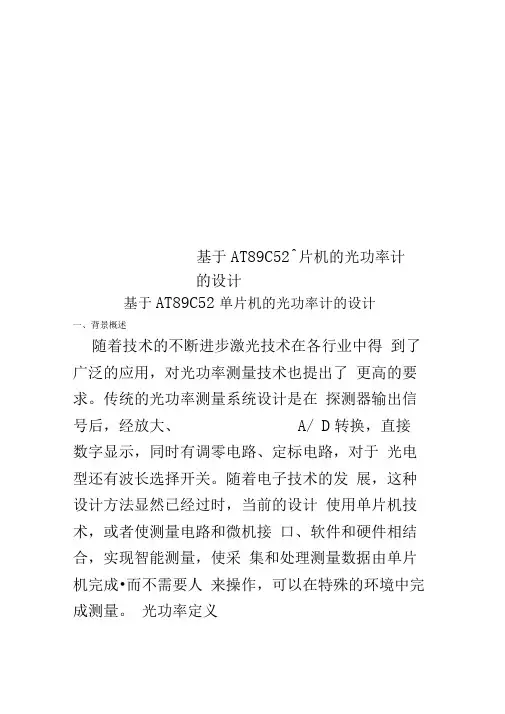

基于AT89C52单片机的光功率计的设计
一、背景概述
随着技术的不断进步激光技术在各行业中得到了广泛的应用，对光功率测量技术也提出了更高的要求。传统的光功率测量系统设计是在探测器输出信号后，经放大、A／D转换，直接数字显示，同时有调零电路、定标电路，对于光电型还有波长选择开关。随着电子技术的发展，这种设计方法显然已经过时，当前的设计使用单片机技术，或者使测量电路和微机接口、软件和硬件相结合，实现智能测量，使采集和处理测量数据由单片机完成．而不需要人来操作，可以在特殊的环境中完成测量。
光功率定义
光功率是光在单位时间内所做的功。光功率常用单位是毫瓦(mW)和分贝(dB)，其中两者关系为lmW=0dB，而小于1mw 的分贝为负值。例如，在光纤收发器或交换机说明书中，有其产生的发光和接收光功率，通常发光小于0dB。接收端所能够接收的最小光功率称为灵敏度，能接收的最大光功率减去灵敏度的值称为动态范围，发光功率减去接收灵敏度是允许光纤损耗值。
光功率计的设计要点
针对实际应用，要选择适合的光功率计，应该关注以下
各点：
(1)选择最优的探头类型和接口类型。
(2)评价校准精度和编写校准程序，与光纤和接头要求
范围相匹配。
(3)确定这些型号与测量范围和显示分辨率相一致。
(4)具备直接插入损耗测量功能。
二、实验目的和意义
“光电子测量设计”是电子科学与技术专业的必修实践环节，该课程是以测量为主线，应用光电子技术解决一个测量问题。学生通过具体解决测量问题的训练过程，理解测量的基本概念，掌握应用光电子技术解决测量问题的基本方法，学会测量误差分析、数据处理等。该课程对于培养有计量特色的光电子技术人才十分重要。
基于光电转换器件的光强度的测量，设计光接收电路，并进行光电转换，再设计放大电路、滤波电路、AD 转换电路及微处理器电路，对测量光的光强度进行标定，最终实现光强度的测量，系统要求精度为1mW。
三、方案设计与比较
方案一：基于光电二极管的光功率测量
1）光电探头的选择：
光电二极管：PD333-3C响应波长为400~1100nm，具有高响应速率、高光电灵敏度等特性。
2）AD转换芯片的选择：
TLC549是8位串行A/D转换器芯可与通用微处理器、控制器通过CLK、CS、DATA OUT三条口线进行串行接口。具有4MHz片内系统时钟和软、硬件控制电路，转换时间最长17μs，TLC549为40 000次/s。总失调误差最大为±0.5LSB，典型功耗值为6mW。采用差分参考电压高阻输入，抗干扰，可按比例量程校准转换范围，VREF-接地，VREF+－VREF-≥1V，可用于较小信号的采样。
方案二：基于硅光电池的光功率测量
1）光电探头的选择：
硅光电池：BPW34具有高光电探测率、比较大的光敏面积、高光电灵敏度，快速响应时间、体积小等特点。
2）AD转换芯片的选择：
（图1）
ADC0809 是8 位逐次逼近型A/D转换器。它由一个8路模拟开关、一个地址锁存译码器、一个A/D 转换器和一个三态输出锁存器组成（见图1）。多路开关可选通8个模拟通道，允许8 路模拟量分时输入，共用A/D转换器进行转换。三态输出锁器用于锁存A/D转换完的数字量，当OE 端为高电平时，才可以从三态输出锁存器取走转换完的数据。
方案三：采用集成光强感应芯片
采用已经有的集成光强感应芯片，如下图所示。
BH1710FVC内置了16bitAD转换器,可对广泛的亮度进行1勒克斯的高精度，内置A/D转换器，测定照明度数字值可以直接输出。输出采用I2C BUS接口可以直接与单片机通讯。
方案的比较与选择：
方案一的AD芯片管脚比较少，同时有4MHz片内系统时钟和软、硬件控制电路，芯片的功能能够满足设计的要求，而且使用简单、功能强大。而AD0809使用时还要使用外部时钟，同时还要外接逻辑器件。在使用光电和光伏探测器件的功能上是基本一致的，就是频带响应不一样，对于可见光的光功率的测量二者都可以用。所以采用方案一。
四、实验器件
光功率计探头(光电传感器)，AT89C52单片机，电阻，电容，晶振，1602液晶屏，导线若干。
五、光功率测量原理
1、原理框图
2、各模块功能详解
1）光功率计探头
光功率计探头，是光信号转换为电信号的核心部件。探
头带有光电传感器，用来接收被测光源的辐射并将其转换为
电流信号。探头采用双线正负两个端口输出。当被检测光
源强度发生变化时，传感器输出的电流会随之改变。我们通
过对电流量变化进行转换分析最终获得外部光源的光功率
变化参数。
2）I／U变换
光功率探头输出小电流信号。电流信号与电压信号相
比，长距离传输抗干扰性能较好。但是由于本次试验距离较
短，同时为了与后面电压放大器相匹配，所以要转换为电压
信号。本次设计使用LM358N芯片连接I/U变换电路和放大电路。连接时，光功率探头的输出正端口接入转换电路输入
端，负端口与I／U变换电路共地连接，如图一所示。
图一，I/U变化电路
3）运算放大电路
I/U变换以后输出的信号很微弱，大概是毫伏的量级，要对信号后期处理，首先要进行放大。由于本次试验对电路精度要求不高，这里只设计了一级放大。电路图如图二所示。
图二，运算放大电路
4)低通滤波电路
本实验所得的信号为低频信号，故在进行A/D转换之前要滤除高频信号，我们用两个电容组成的无源低通滤波器作为被刺实验的滤波电路。电路图如图三。
图三，低通滤波电路
5）A/D转换电路
本实验采用TLC549CD芯片实现A/D转换。
TLC549是 TI公司生产的一种低价位、高性能的8位A/D转换器，它以8位开关电容逐次逼近的方法实现 A/D转换，其转换速度小于 17us，最大转换速率为 40000HZ，4MHZ 典型内部系统时钟，电源为 3V至 6V。它能方便地采用三线串行接口方式与各种微处理器连接，构成各种廉价的测控应用系统。
当/CS变为低电平后， TLC549芯片被选中，同时前次转换结果的最高有效位MSB （A7）自 DATA OUT 端输出，接着要求自 I/O CLOCK端输入8个外部时钟信号，前7个 I/O CLOCK 信号的作用，是配合 TLC549 输出前次转换结果的 A6-A0 位，并为本次转换做准备：在第
4个 I/O CLOCK 信号由高至低的跳变之后，片内采样/保持电路对输入模拟量采样开始，第8个 I/O CLOCK 信号的下降沿使片内采样/保持电路进入保持状态并启动 A/D开始转换。转换时间为 36 个系统时钟周期，最大为 17us。直到 A/D转换完成前的这段时间内，TLC549 的控制逻辑要求：或者/CS保持高电平，或者 I/O CLOCK 时钟端保持36个系统时钟周期的低电平。由此可见，在自 TLC549的 I/O CLOCK 端输入8个外部时钟信号期间需要完成以下工作：读入前次A/D转换结果；对本次转换的输入模拟信号采样并保持；启动本次 A/D 转换开始。
TLC549时序图
TLC549与单片机连接图如下所示
模拟信号从2号脚输入，6号脚输出数字信号。
6）LCD显示电路
数字信号经过单片机运算后要通过液晶显示出来，本实验使用的是1062液晶屏显示，1062与单片机连接图如下所示。
1062管脚六、完整电路原理图设计
基于上述思想设计出的完整电路图如下所示。
七、程序设计
现列出单片机程序关键程序代码：
#include
#include
#define uchar unsigned char
#define uint unsigned int
#define ulong unsigned long
char table1[16]=" AD: 0000 ";
char table2[16]=" 00.00 uW "; uchar time,a;
uint Volt,AD;
ulong POW;
int s;
sbit lcdrs=P0^7;
sbit lcdrw=P0^6;
sbit lcden=P0^5;
sbit CS=P3^7; //片选
sbit DO=P3^6; //数据输出
sbit CLK=P3^5; //时钟
void delay(uint z)//延时函数
{
uint x,y;
for(x=z;x>0;x--)
for(y=120;y>0;y--);
}
void write_com(uchar com) //写指令函数{
lcdrs=0;
lcdrw=0;
P2=com;
lcden=1;
delay(2);
lcden=0;
}
void write_data(uchar date) //写数据函数{
lcdrs=1;
lcdrw=0;
P2=date;
lcden=1;
delay(2);
lcden=0;
}
void init() //初始化函数{
lcden=0;
write_com(0x38);
write_com(0x0c);
write_com(0x06);
write_com(0x01);
}
unsigned char TLC549(void) //AD转换，返回结果{
uchar i,temp;
CS=1;
CLK=0;
CS=0;//拉低CS端DO输出最高位
_nop_();
_nop_();
for(i=0;i<8;i++)
{
temp<<=1;
if(DO)
temp|=0x01;
else
temp|=0x00;
CLK=1; //形成一次时钟脉冲
_nop_();
_nop_();
CLK=0;
_nop_();
_nop_();
}
CS=1;
for(i=17;i>0;i--) _nop_(); //延迟17us
return(temp);
}
void Data_Conversion(void) //AD 读数转十进制函数{
AD=TLC549();
if(a<5)
{
s=s+AD;
a++;
if(a==5)
{
table1[8]=s/1000+'0';
table1[9]=s/100%10+'0';
table1[10]=s/10%10+'0';
table1[11]=s%10+'0';
Volt=AD*100/255*5;
POW=(-0.4140)*V olt*V olt+100*10.2729*Volt+10000*1.2273;
POW=POW/100;
table2[4]=POW/1000+'0';
table2[5]=POW/100%10+'0';
table2[7]=POW/10%10+'0';
table2[8]=POW%10+'0';
a=0;
s=0;
}
}
}
void display (uchar x,uchar y,uchar *str)
{
uchar i;
if(x==0) write_com(0x80|y);
if(x==1) write_com(0xc0|y);
for(i=0;i<16;i++)
{
write_data(str[i]);
if(str[i]=='\0') break;
}
}
void main()
{
init();
TMOD=0x01; //设置定时器0为工作方式1(0000 0001)
TH0=(65536-50000)/256; //装初值50ms一次中断
TL0=(65536-50000)%256;
EA=1; //开总中断
ET0=1; //开定时器0中断
TR0=1; //启动定时器0
while(1)
{
delay(800);
display(0,0,table1);
display(1,0,table2);
}
}
void int_adr(void) interrupt 1
{
TH0=(65536-50000)/256; //重装初值
TL0=(65536-50000)%256;
time++;
if(time==1)
{
Data_Conversion();
time=0;
}
}
八、调试设计
产品调试直接关系到产品的质量与性能。软件调试需要用到uVision软件。Keil C51是美国KeilSoftware公司出品的51系列兼容单片机C语言软件开发系统。与汇编相比。C语言在功能、结构性、可读性、可维护性等方面具有明显的优势．而且易学易用。此外，Keil C51软件还提供有丰富的库函数和功能强大的集成开发调试工具，且全Windows界面。Keil C51生成的目标代码效率非常高，多数语句生成的汇编代码都很紧凑，很容易理解。在开发大型软件时更能体现高级语言的优势。uVision在编译过程中，能很好的检测出程序的错误与警告。并能直观提示是哪一行程序出了问题．故可方便地对程序进行检测与验证。uVi．sion采用BL5I作连接器，因为BL5l兼容L51，所以．一切能在Dos下工作的project都可以到uVision中进行连接调试。uVision采mdScope for win．dows 作调试器，该调试器支持MON51及系统模拟两种方式，而且功能较for DOS要强大好用，调试功能也很强大。在系统硬件调试中．可利用5l系列仿真器F51—64K 进行硬件仿真，uVision也对5l系列仿真器进行了说明与介绍。同时。uVision 还可与F51—64K进行联合仿真．它可以根据仿真步骤进行实际操作，并利用参考光功率计进行调试，以便此设计程序在语法没有错误的基础上能够正确测量光纤功率。
在实际电路的调试中，曾经出现液晶屏显示电压不稳定，而且信号容易饱和等问题，通过我们积极查找，我们发现 TLC 549的基准电压没有连接电源，电路经过改进后可以顺利输出相对稳定的电压信号。
九、数据记录与拟合
1、输出电压与标准光功率计关系表：
V uW V uW V uW
0 0.05
0.1 2.5 1.1 11.8 2.1 21
0.2 3.22 1.2 12.6 2.2 21.7
0.3 4.59 1.3 13.8 2.3 22.6
0.4 6.01 1.4 14.5 2.4 23.1
0.5 6.8 1.5 15.6 2.5 23.9
0.6 7.83 1.6 16.5 2.6 24.4
0.7 8.75 1.7 17.5 2.7 25
0.8 8.92 1.8 18.9 2.8 25.7
0.9 9.68 1.9 19.6 2.9 26.4
1 10.47
2 20.1
3 27
2、数据拟合图：
00.51 1.52 2.5
5
10
15
20
25
x=[0,0.1,0.2,0.3,0.4,0.5,0.6,0.7,0.8,0.9,1.0,1.1,1.2,1.3,1.4,1.5,1.6,1.7,1.8,1.9,2.0,2.1,2.2];
y=[0.05,2.5,3.22,4.59,6.01,6.8,7.83,8.75,8.92,9.68,10.47,11.8,12.6,13.8,14.5,15.6,16.5,17.5,18.9,19.6,20.1,21.0,21.7]; p=polyfit(x,y,2) x1=0:0.05:2.2; y1=polyval(p,x1); plot(x,y,'*r',x1,y1,'-b') p =
-0.4140 10.2729 1.2273
3、拟合后，根据函数关系输出的功率信号与标准光功率计对比：
标准/uW 测量/uW
4.24 4.27 7.14 7.24 10.8 11.08 13.6 13.88 15 1
5.7
十、误差分析
根据上述数据，可算得相对误差：
Pi Pi i i /|-X |515
1
∑==?δ
=2.2%
误差分析：
环境光线，以及测量相对位置变化可能引起测量误差。由于整个系统的设计缺陷可能存在较大的系统误差。
十一、成品展示
实物图
工作图
十二、心得体会
光通信技术的飞速发展以及光缆与光纤的大量应用．促使了智能化测试仪器在实验室教学和工程应用中的飞速发展。本文从基础的光电转换技术人手，通过微处理器对信息数据进行处理。并根据需要进行判断。经过反复调试运行，给出了这种数字光功率计的设计方法。该光功率计具有成本低、维护简单、误差小等诸多优点。可满足高校实验室的教学和光通信施工部门的施工检测与维护需求。具有广阔的市场应用前景和参考价值。
本次设计实验，给了我们初学者一个锻炼机会，经历了系统分析，设计，制作，调试和数据处理等各个环节，使我们深刻的了解了产品设计的全过程，也给我们今后独立进行系统设计积累了宝贵的经验。在实际电路的制作过程中，也出现过各种各样的问题，但是通过我们小组的协作配合，我们顺利完成了整个设计过程，也锻炼了我们的团队协作能力。
