先简支后连续混凝土梁桥结构优点分析

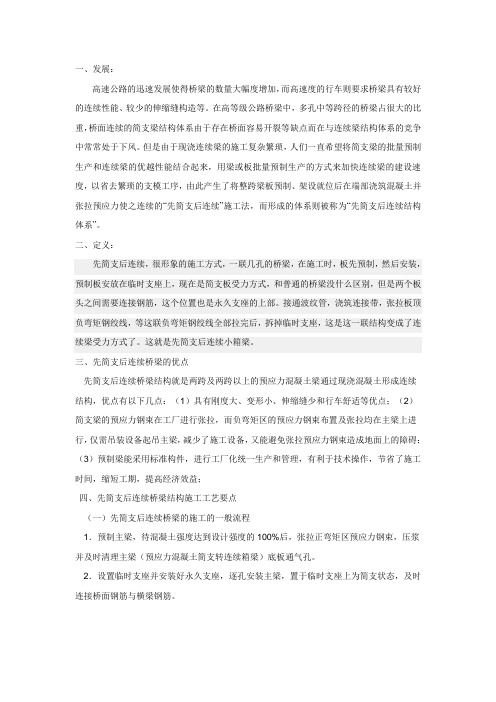

先简支后连续混凝土梁桥，在其受力特性和施工方案上有很多优点。从手里特性上看，上部结构的大部分恒载在简支状态下已经分配完毕，仅有二期恒载和活载在墩顶附近产生负弯矩，与支架浇筑的连续梁相比，减少了墩顶负弯矩，使得跨中最大正弯矩大于墩顶最大负弯矩或比较接近，改善了受力性能；在墩顶布置负弯矩预应力钢束，可使上部结构成为真正意义上的连续梁。由于混凝土梁为预制，减少了现浇混凝土工作量，提高了机械化程度和效率。与简支梁桥相比，提高了行车的舒适性和抗震性能，由于墩顶横桥向现场浇湿接头加强了预制构件（特别是铰接空心板）的横向联系，从而保证绞缝混凝土正常工作，有效避免了绞缝失效导致空心板单板受力现象的产生。
一、力学模型
先简支后连续梁桥永久支座有两种摆放方式。其一是在中墩横桥向中心线上设一排永久支座，两边设临时支座，架设裸梁时先支撑在临时支座上，浇筑接头混凝土并张拉负弯矩钢束后，拆除临时支座，结构转换为连续体系。其二是在中墩横桥向中心线两侧各设一排永久支座，裸梁直接架到永久支座上，浇筑接头混凝土并张拉负弯矩钢束后结构转换为连续体系。
1.单排支座时的力学模型
（1）简支状态
裸梁架到墩顶的临时支座上，处于简支状态，荷载为裸梁自
重，以接近均布荷载的形式作用裸梁上。
（2）浇筑接头
焊接接头钢筋，浇筑接头混凝土。混凝土达到设计强度，上部结构由简支体系转换为连续体系。
（3）拆除临时支座
张拉负弯矩钢束，拆除接头混凝土底模和临时支座，在计算结构上加反方向简支状态时的支座反力P，P为预制裸梁自重的一办，施加接头混凝土的自重荷载ql’。
（4）二期横载与运营
二期横载通常指铰缝、铺装、护栏和其他附属构件的自重荷载，浇筑或安装这些构件时，上部结构的自重荷载，浇筑或安装这些构件时，上部结构通常已成为连续梁，故二期恒载与成桥运营后的活载均作用在连续梁上。
运营阶段各截面的内力等于活载内力与上述四个阶段内力的叠加。
2.中墩设双排支座时的力学模型
在中墩横桥向中心线两侧各设一排永久支座，裸梁直接架到永久支座上，省去了临时支座的拆除工作，便利了施工，同时有利于消减成桥后墩顶负弯矩的峰值。与单排支座相比，双排支座的连续梁在支座约束的简化上有明显不同。在计算简图上，双排支座应简化成具有弹性变形能力的杆件，其轴向刚度和弯扭刚度按支座的力学性质和实际尺寸取值。除此之外，尚应考虑一侧支
座在活载作用下有可能脱空（支座出现负反力），这种情况应按仅有另一侧单排支座的支承作用来考虑。
当双排支座顺桥向间距较小时，可偏于安全地将双排支座简化为单排支座，单排支座的中心位置为双排支座的几何中心。中墩设双排支座时各施工阶段的力学模型如下。
（1）简支状态
裸梁架到墩顶的支座上，处于简支状态，荷载为裸梁自重。
（2）浇筑湿接头
焊接接头钢筋，浇筑接头混凝土。混凝土达到设计强度，张拉负弯矩钢束，撤接头底模，上部结构由简支体系转换为连续体系，施加接头自重荷载ql’。
（3）二期恒载与运营
浇筑铰缝、铺装、护栏并安装其他附属构件，将它们的自重荷载作用到连续梁上。
运营阶段各截面的内力等于活载内力与上述三个阶段内力的叠加。
如果将双排支座简化成两个刚性连杆图，则与实际情况不符。那样相当于限制了双排支座对应梁体截面的竖向位移，对于连续梁，也就是不仅限制住了梁体墩顶截面的竖向位移，而且约束了该截面的转动位移。
二、施工荷载对设计的影响
施工荷载主要是架桥机和运梁车的自重与载重。向前移动架
桥机时，架桥机的前轮（重轮）沿部分裸梁从一端经跨中移动到另一端，由此产生了很大的内力和应力，与前期荷载产生的内力和应力叠加，往往较大幅度地超过了运营阶段的内力和应力。显然，要满足施工阶段荷载的受力要求，就必须加强裸梁的横截面，增加配筋和配束。为了不浪费这一部分承载力，较早地将二期恒载加在简支体系上，即在简支体系时浇注铰缝、混凝土铺装和护栏，沥青混凝土面层的重量也可预压上去，这样做是较为适宜的。
三、存梁期与预拱度
预制裸梁的存放期不宜过长，应较早架设并转换体系，以减少徐变引起的跨中挠度；在自重和预加力作用下，混凝土徐变产生的挠度远小于简支状态时徐变所产生的挠度。
预制裸梁时，应根据裸梁张拉后的跨中挠度，以及存梁期徐变产生的挠度和后期施工过程中新增的挠度，按规范对成桥以后桥梁预拱度的要求，设置底模预拱度。底模预拱度按需要可正可负。设置底模预拱度时应留有余地，避免成桥后跨中出现下拱现象。
先简支后连续梁桥，内力好挠度分布可调，与梁体的承载能力特性相吻合，行车舒适，抗震性能好，是一种较为经济合理的结构型式。
