第五届中国建筑学会优秀暖通空调工程设计奖
获奖名单
一等奖
建筑项目暖通空调系统设计 摘要：暖通系统是伴随建筑整个生命过程中必不可缺的一个组成部分，暖通系 统的节能设计是在建筑工程施工中至关重要的环节，合理的节能设计不但能为建 筑节省一大笔费用，还是减少资源浪费和环境污染。因此，在暖通系统的节能设 计中，设计员应该给予足够的重视，利用科学的方法，结合工程的实际情况，设 计出合理、可操作的设计方案，以实现暖通空调的节能设计经济、节能、安全等 目的，促进中国建筑行业的健康发展以及能源的可持续发展。 关键词：建筑工程；项目；暖通空调；设计 在我国城市化建设的不断发展下，对建筑的舒适度要求越来越高，暖通空调 已经成为现代建筑中非常重要的设施。在民用建筑暖通空调设计的过程中，如何 进行空调负荷的设计，如何选择空调水泵，如何对能源进行选择利用，以提高能 源的使用效率，如何在创造出舒适的室内环境时避免对室外环境造成过多的不良 影响，已成为设计中需要重点解决的问题。 1 设计前的准备工作 1.1 分析建筑物外部环境和内部环境 在进行暖通空调设计前，要对建筑周围的外部环境和基础设施的埋设方式进 行全面分析，以设计合理的供热入口；在设计空调负荷时，要综合考虑高度、日照、风力等外部环境因素，结合室内人员、设备、照明等内部环境因素，按照设 计步骤逐步计算，最终得到切合建筑物实际负荷特性的空调设计负荷。 1.2 分析建筑物内部使用情况 要对建筑物的基本使用情况、人员居住的具体数量、废气排放基本情况等进 行考虑，在充分了解建筑内部的相关情况后，通过计算得出各不同区域实际的运 转负荷，以便对暖通空调系统进行合理分区。 1.3 划分防烟区和防火区 由于建筑的楼层数量比较多，一旦发生火灾，如果不能及时对居民进行疏散，会造成严重的安全事故。因此在设计时，要划分具体的防烟区和防火区，要对防 火区、防火墙、防烟区进行合理的设计，确保有火灾发生时，人们可以在最短的 时间内逃离事故现场。 2 设计中的几个关键点 2.1 空调负荷设计 在《采暖空调制冷手册》和《制冷与空调技术手册》中指出，商用建筑夏季 的冷负荷概算指标为210w/m2 ～ 240w/m2，旅馆办公类的冷负荷指标为 94w/m2 ～ 163w/m2。但是在具体的设计过程中，会由于一些问题导致空调装机 容量增加，导致空调系统初期的投资金额增加。一是在设计空调系统时，个别设 计人员只是使用负荷指标估算的方法进行计算，导致制冷机的装机容量增加，造 成了不必要的投资浪费，严重时会对部分负荷下的冷机效率造成影响；二是在设 计的过程中，考虑各种安全系数，导致空调单位制冷面积超出手册中冷负荷概算，超过了实际运行过程中单位空调面积的峰值冷量。从全年的角度来看，建筑负荷 真正处于峰值的时间并不长，因此在大多数时间段，冷机负荷率是处于一种比较 低的状态，COP 并不高。根据经验，一般办公室单位冷负荷指标取70W/m2 ～ 90W/m2，商场单位冷负荷指标取100w/m2 ～ 150w/m2 之间就可以达到日常使用要求（均指建筑面积）。 2.2 选择空调循环水泵
某大酒店暖通空调设计方案 工程概况: 原深圳湾大酒店现已更名为XX大酒店,位于深圳市华侨城深南大道旅游文化区域的中心位置,基地现状为不规则多边形,坐北向南,东西长约460米,南北最深约200米,现状为斜坡场地,酒店总用地面积为62717米2.整个建筑地下二层(半地下层、地下一层)塔楼高六层,在首层与二层间设夹一、夹二两个设备转换层,塔楼主体二至六层,主要以客房为主,包括标准客房、行政套房、总统套房、常住客房等;裙房(含夹一、夹二层)主要为酒店公共设施,设有餐饮、宴会、酒吧、会议、健身、婚礼中心等功能房间;利用地势高差设有半地下室停车库、酒店设备用房及部分酒店公共设施;地下一层为人防地下室,平时为酒窖.总建筑面积108867 米2,其中客房面积约40451 米2,客房数量约500间,酒店公共空间面积约37549 米2.改建后的酒店定位为白金五星级酒店,已于2006年底部分投入使用. 图1 酒店总平面图 XX大酒店设计之初,其管理公司——XX酒店管理公司已经介入,对本酒店的空调系统设计提出了很多具体的要求,如酒店室内设计参数、新风量要求、空调主机品牌,空调冷、热水管管制、房间换气次数、室内噪声要求等等 主要设计参数 深圳市夏季室外计算干球温度33.0℃,湿球温度27.9℃;冬季室外计算干球温度6.0℃,最冷月平均相对湿度70%.室内设计参数详见表1. 表1 室内设计参数表
空调冷热源系统设计 冷源系统 本工程集中空调面积62279米2,夏季空调计算冷负荷11403KW,设计选型时考虑酒店的运行规律, 按同时使用系数为0.8配置制冷主机,设计选用水冷离心式冷水机组四台,总装机容量9142KW,其中单台制冷量为2637KW的机组三台,单台制冷量为1231KW的机组一台,机组冷水进、出水温度为12℃～7℃,机组冷却水进、出水温度为32℃～37℃,冷媒为R134a.大、小主机的冷量调节范围均为30%～100%无级调节,当冷量需求低于单台大主机冷量的50%时,由小主机接力,总装机容量下的大小主机搭配可实现5%～100%的调节能力. 热源系统 本工程所有客人活动区的空调系统在冬季都将供热.空调供热面积56732米2,计算供热负荷2524KW.酒店洗衣房有蒸汽使用要求,本工程选用高效蒸汽锅炉,能有效满足洗衣房、厨房、生活热水、空调采暖的要求. 热回收系统 由于锅炉房、洗衣房、配电室等房间夏季散热量大,冷却通风所需风量大,且无法回收利用这部分热量,因此在施工配合过程中,为这些房间增设了带热回收装置的热泵机组.热泵机组进、出风温度为30℃/20～24 ℃,进、出水温度为20℃～55℃,制热效率可达4.0.经热回收后的冷风可作为房间冷却通风,产生的热水供应员工更衣室、员工厨房及洗衣房生活热水需求. 空调水系统设计 空调水系统设计为一次泵变流量四管制系统,根据使用功能及平面位置划分为四大主支路(图2),从分、集水缸接管分别为左翼裙房、左翼客房、主楼及右翼裙房、主楼及右翼客房服务,各主支路回水管均设有静态平衡阀.因左翼客房支路水管距主机房较近,其冷、热水管采用同程布置,增加同程管路以增加其阻力损失,与右翼平衡;其余主、支管路均为异程布置;客房管井立管底部设置压差平衡阀;平衡阀通过控制各支路之间地水力压差来平衡因主干管阻力引起地支路之间水力不平衡.本工程选用地平衡阀在全开地状态下其阻力只有0.3Kpa,从而起到比设置同程管还节能地效果.
摘要 本设计为哈尔滨望江集团办公楼空调系统工程设计。哈尔滨望江集团办公楼属中小型办公建筑，本建筑总建筑面积4138m2，空调面积2833m2。地下一层，地上八层，建筑高度33.9m。全楼冷负荷为191千瓦，全楼采用水冷机组进行集中供给空调方式。 此设计中的建筑主要房间为办公室，大多面积较小，且各房间互不连通，应使所选空调系统能够实现对各个房间的独立控制，综合考虑各方面因素，确定选用风机盘管加新风系统。在房间内布置吊顶的风机盘管，采用暗装的形式。将该集中系统设为风机盘管加独立新风系统，新风机组从室外引入新风处理到室内空气焓值，不承担室内负荷。风机盘管承担室内全部冷负荷及部分的新风湿负荷。风机盘管加独立新风系统由百叶风口下送和侧送。水系统采用闭式双管同程式，冷水泵三台，两用一备；冷却水泵选三台，两用一备。 在冷负荷计算的基础上完成主机和风机盘管的选型，并通过风量、水量的计算确定风管路和水管路的规格，并校核最不利环路的阻力和压头用以确定新风机和水泵。 依据相关的空调设计手册所提供的参数，进一步完成新风机组、水泵、热水机组等的选型，从而将其反应在图纸上，最终完成整个空调系统设计。 关键词：风机盘管加独立新风系统；负荷；管路设计；制冷机组：冷水机组
Abstract The design for the Harbin Wangjiang Design Group office building air conditioning system. Harbin Wangjiang Group is a small and medium-sized office building office buildings, the total floor area of building is 4138m2, air-conditioned area is 2833m2. There are eight floor of the building, building height is 33.9m. Cooling load for the entire floor, 191 kilowatts, the whole floor using Central Cooling Chillers to focus on the way . This design of the main room of the building for office, most of them is very small, and the rooms are not connected, the selected air-conditioning system should be able to achieve independent control of each room, considering the various factors to determine the selection of fan-coil plus fresh air system. Arrangement in the room ceiling fan coil units, using the dark form of equipment. Set the focus on fan-coil system, plus an independent air system, fresh air from the outdoor unit to deal with the introduction of a new wind to the indoor air enthalpy value, do not bear the load of indoor. All bear the indoor fan-coil cooling load and part of its new rheumatoid load. Fan-coil plus an independent air system sent by the Venetian and the under side air delivery. Closed water system with a dual-track program, three cold-water pump, dual-use a prepared; cooling pumps three elections, one prepared by dual-use. In the cooling load calculation based on the completion of the selection of host and fan coil units, and air volume, the calculation of water, the wind pipe and water pipes to determine the specifications of the road and check the resistance to the most disadvantaged and the loop to determine the pressure head new fans and pumps. Based on the relevant manuals provided by air-conditioning design parameters, and further completion of the new air units, water pumps, hot water units, such as the selection, which will be reflected in their drawings, the final design of the entire air-conditioning system Key words: PAU+FCU systems; load; pipeline design; refrigeration machine； Chillers
一般规定第2.1.1条符合下列条件之一时,应设置空气调节: 一、对于高级民用建筑,当采用采暖通风达不到舒适性温湿度标准时; 二、对于生产厂房及辅助建筑物,当采用暖通风达不到工艺对室内温湿度要求时. 注:本条的"高级民用建筑",系指对室内温湿度、空气清洁程度和噪声标准等环境功能要求较严格，装备水平较高的建筑物，如国家级宾馆、会堂、剧院、图书馆、体育馆以及省、自治区、直辖市一级上述各类重点建筑物。 第2.1.2条在满足工艺要求的条件下,应尽量减少空气调节房间的面积和散热、散湿设备。当采用局部空气调节器或局部区域空气调节能满足要求时，不应采用全室性空气调节。 层高大于是10M的高大建筑物，条件允许时，可采用分层空气调节。 第2.1.3条室内保持正压的空气调节房间，其正压温度值不应大于50Pa（5mmH2O）。
第2.1.4条空气调节房间应尽量集中布置。室内温度和使用要求相近的空气调节房间，宜相邻布置。 第2.1.5条 围护结构最大传热系数[W/（m2.oC）][Kcal/m2.h.°c] 表2.5.1 注:1:表中内寺和楼板的有关数值,仅适用相邻房间的温差大于 3oC时. 2:确定围护结构的传热系数时,尚应符合本规范第3.1.4条的规定. 第2.1.6条 围护结构最小热情性指标表2.1.6
第2.1.7条 外墙、外墙朝向及所在层 次表2.1.7 注:1:室温允许波动范围小于或等于±0.5oc的空气调节房间,宜布置在室温允许波动范围较大的空气调节房间之中,当布置在单层建筑物内时,宜设通风屋顶. 2:本条和本规范第2.1.9条规定的"北向",适用于北纬23.5o以北的地区;北纬23.5o以南的地区,可相应地采用南向.

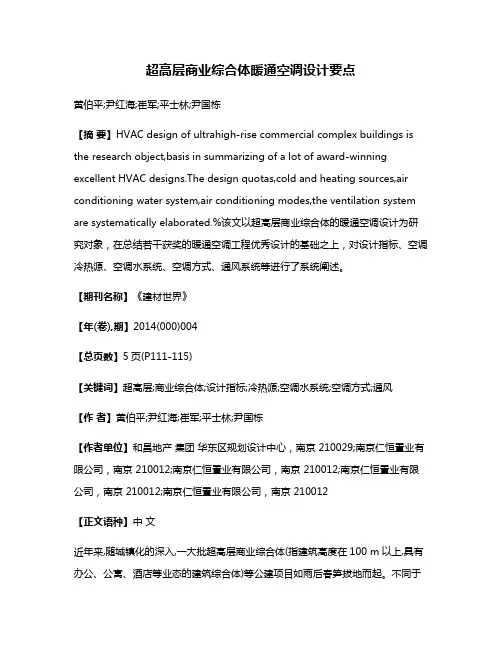

高层建筑暖通空调设计要点 暖通空调不仅是高层建筑的重要组成部分，同时其还发挥着调节室内温度与空气质量的作用。但是就目前而言，暖通空调设计质量的提升已经成为了高层建筑工程施工过程中所面临的主要问题。本文主要是就高层建筑暖通空调设计的要点进行了分析与探讨。 标签：高层建筑；暖通空调；设计要点 1、高层建筑暖通空调设计的原则 1.1高层建筑暖通空调的实用性及可靠性原则 在进行高层建筑暖通空调设计时，设计人员必须确保设计方案符合国家的相关标准和要求，特别是针对环保方面所提出的要求，设计人员在设计时，必须根据暖通空调运行时间长的特点，采取可靠、可行的设计方案，才能达到促进高层建筑暖通空调设计水平稳步提升的目的。另外，设计人员在设计的过程中，必须对相关设计参数、标准等进行合理的评估，才能在确保高层建筑暖通空调设计方案科学合理的基础上，促进暖通空调实用性的不断提升。实用性与可靠性作为暖通空调设计的关键，要求设计人员必须根据高层建筑的实际情况，在设计的过程中将两者有效的整合在一起，才能达到促进暖通空调实用性与可靠性有效提升的目的。设计的可行性。 1.2高层建筑暖通空调的操作性及调节性原则 高层建筑中的暖通空调运行程序与功能会因为季节的变化而出现一定的差异，因此为了确保暖通空调的正常稳定运行，设计人员必须对暖通空调系统的运行负荷调整予以充分的重视，通过调节系统的方式实现对高层建筑暖通空调负荷的调整，才能实现节约能源的目的。另外，设计人员必须对暖通空调设计的可操作性予以充分的重视，根据暖通空调运行的实际状况，进行高层建筑暖通空调的开展与自动化控制，才能最大限度的满足人们对高层建筑暖通空调所提出的差异性需求。 2、高层建筑暖通空调设计具体要点 2.1暖通空调的节能设计节能设计 节能设计是高层建筑暖通空调设计的关键。随着社会经济的不断发展，高层建筑的规模、楼层也呈现出日益增加的发展趋势，从而导致暖通空调能源消耗的不断增加。所以，设计人员在高层建筑暖通空调设计的过程中，必须始终坚持节能环保的理念，才能实现优化暖通空调设计方案的目的。比如，高层建筑在进行暖通空调设计时，为了充分体现出其节能效果，必须在考虑热源输送问题的同时，充分重视热源利用效率的提升，才能有效降低热源传输损耗的同时，确保暖通空

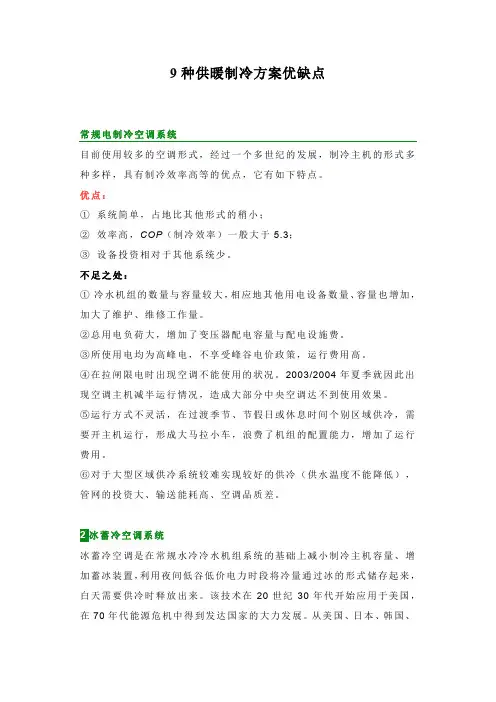

做暖通方案 设计方案对暖通空调工程设计的成败优劣关系重大。近年来，随着科学技术的迅速发展以及对节能和环保要求的不断提高，暖通空调领域中新的设计方案大量涌现，针对同一个设计项目，往往可以有几种、十几种甚至几十种不同的设计方案可以选择，设计人员不得不进行大量的方案比较和优选的工作，设计方案技术经济性比较正在成为影响暖通空调设计质量和效率的一项重要工作。暖通空调设计方案的评价因素很多，一些因素很难定量表述，许多因素又不具可比性，每种设计方案往往都有各自的优缺点，面对众多的设计方案，由于考虑问题的角度不同，各方的看法往往各不相同，甚至大相径庭。目前在设计方案比较中存在的一些混乱状况使设计人员无所适从。如何对暖通空调设计方案进行科学的比较和优选，是暖通空调设计人员在实际设计工作中经常遇到的一个重要技术难题。笔者根据从事设计、审图和方案评审工作的一些体会，对暖通空调设计方案比较中应注意的一些问题进行粗浅的分析。 1 可行性和可靠性问题 能够满足使用要求，这是方案可行性应考虑的主要问题。设计方案应符合国家和当地政府有关法规和规范的要求，包括有关环境保护的要求；设计方案应能满足有关方面的要求（如供电、供气、供水、供热等），并应特别顾及这些条件的长期、变化情况。例如采用水源热泵设计方案时应考虑当地地质情况、地下水资源的现状和变化趋势、冬季热负荷和夏季冷负荷不平衡所产生的热（冷）蓄积效应等问题。对于温湿度等参数要求较高或比较特殊的工艺性暖通空调设计项目，应对设计方案进行全年工况分析，以确保其在全年各种室外气象条件下的适应性。对于一些无法采用标准设备的特殊情况，对非标准设备应提出详细的参数要求，并且所提出的参数要求应合理可行。能否有足够的机房面积也是评判设计方案可行性必须考虑的问题，尤其是对于一些改造工程和建筑面积比较紧张的情况。对于一些要求全年保证室内空气参数的重要工程以及空调系统故障停机将产生严重损失的场所，如航天发射场，应考虑系统中设备的工作可靠性和备份问题，进行系统工作可靠性分析。在这种情况下，室外气象参数和安全系数的确定也应特殊考虑。 2 经济性比较问题 经济性比较是目前暖通空调方案比较中考虑最多的一个问题。在经济性比较时首先应注意比较基准必须一致。应采用相同的设计要求、使用情况、设备档次、能源价格、舒适状况、美观情况等基准条件进行比较，这样才能保证方案比较结果的科学性和合理性。如果对采用名牌设备和采用低档设备的方案进行经济性比较，显然是不合理的；如果不考虑舒适性的区别，对有新风供应和没有新风供应的方案进行经济性比较，显然不可能做出正确的选择；如果不考虑美观性和舒适性进行经济性比较，对集中式空调方案显然是不公平的。
大空间建筑暖通空调设计的基本原则、难点、及节能方案 作者：边梅梅 来源：《商情》2015年第25期 一、大空间建筑暖通空调设计的基本原则 （1）对于像体育馆、礼堂等人员较为密集，设备散热量较大的场所和地方，在季节过渡时候可以进行空调降温，这时候可以采用相应的全空气低速风道双风机系统。系统可以将室外的新风同一部分回风进行混合，进行过滤、冷却或者加热处理之后进而排送到相应的比赛大厅。对于面积较大的场馆可以进行区域的划分，划分为多个相应的通风空调系统区域，这样能够有效进行空调系统的调节以及能量的控制。在贵宾室，休息室以及其他辅助房间适宜采用相应的风机盘管加新风系统。 （2）一般而言，大空间建筑物有着较长的闲置时间，使用率相对较低，在相应的采暖地区，为了达到相应的节能目的可以结合空调送热风与散热器值班采暖的方式。值班采暖温度可以按照 5"C或 1O℃进行考虑，在活动举办或者开展期间，可以由空调系统进行热量的补充。 （3）在进行建筑物气流组织的选择时候，应该依据建筑物的类型和建筑结构形式。大部分的体育馆以及大型的礼堂屋项结构为往家或者桁架结构，平均层高能够达到LOM，在体育馆的最高处能够达到25M。在进行体育馆的气流组织设计时候，一般选择高速射流喷口进行顶送或者侧送，在座椅下或者场地下进行机械回风，在建筑物的项部进行排风；而在礼堂选择的气流组织为喷口、旋流风口或者散流器进行项送、在建筑场地下进行回风、在礼堂的舞台上空进行排风。 （4）在布置空调机房时候要遵循施工简单、维护方便的原则，同时还要经济合理。空调机房时暖通空调系统的的核心部分，因此要要对空调机房的位置、面积进行严格的控制。空调机房每个所承担的空调系统的面积要控制在500M2以内，不宜过大。这样能够有效地控制系统的通风量，满足相应的管道尺寸要求。空调机房的位置应该选择地点为靠近空调房间、外墙，远离那些对于振动以及噪声有着较高要求的房间，同时还要避免在建筑物的核心筒位置进行设置。机房的建设高度应该根据空调机组的高度以及相应的检修空间来进行确定，一般净高的范围要在4～6M。
高层建筑暖通空调设计 发表时间：2018-09-12T15:59:26.343Z 来源：《基层建设》2018年第22期作者：丁卫娟罗贤兵 [导读] 摘要：本文对高层建筑中暖通空调系统存在的能源高消耗问题进行的剖析，探索高层建筑节能型暖通空调的设计方法和措施，旨在建立节能环保的暖通空调系统。 浙江诸暨 311800 摘要：本文对高层建筑中暖通空调系统存在的能源高消耗问题进行的剖析，探索高层建筑节能型暖通空调的设计方法和措施，旨在建立节能环保的暖通空调系统。本文对暖通空调节能设计的原则、高层建筑节能型暖通空调设计的具体方法和措施展开分析。 关键词：高层建筑；暖通空调；节能设计 1 合理的高层建筑设计是节能型暖通空调设计的基础 对于房间的空调冷热负荷，高层建筑本身围护结构的性能表现是影响其大小的直接原因。从相关的统计资料中可以看出，空调计算负荷随着围护结构传热系数的增加而增加，可以说，暖通空调设备的能耗同高层建筑围护结构的设计是否合理息息相关。因此，在进行高层建筑的设计阶段，就应该做好前期的围护结构保温性能设计工作，对此，《公共建筑节能设计标准》、《居住建筑节能设计标准》及各地方标准也对高层建筑的围护结构的传热系数的最大值作以相应的规范限制。在建筑的围护结构设计和施工方面主要注意以下几点：严格控制窗墙比，对于窗户的面积进行适当的缩小，尤其在我国北方东西朝向的建筑上，窗和墙的比例控制在0.35之内，南北朝向的可以将比例控制在0.45之内；其它地区窗墙比例控制在0.45之内；（增加“玻璃（或其他同名材料）的可见光透射比不应小于0.40或相应规范更严格限值。当不满足时应按规范进行权衡判断”）窗户玻璃的选择，优先采用保温性能良好的吸热玻璃、双层玻璃，严禁单层白玻璃的使用；窗户增加遮阳设计。采用内、外遮阳的设计可以对冬寒夏热的建筑节能起到一定的辅助作用；加强外墙保温性能，对于建筑的外墙保温，使用性能良好的隔热保温材料。另外可以对于屋顶设置遮阴棚、通风屋面等进行建设空调系统的负荷。 2 暖通空调节能设计的原则 随着人民生活水平的提高以及城市化进程的步伐加快，暖通空调系统的应用日益广泛，但是由于其能耗也有所增加，因此进一步激化能源供求矛盾。因此，在暖通空调系统中应用节能工程设计，具有重要的现实意义，同时对缓解用电紧张局面，优化能源结构和提高能源利用率也具有十分重要的意义。 2.1 节能原则 温度、湿度、平均辐射温度、风速以及劳动强度是影响热舒适指标的主要因素，可通过寻找这六个热舒适指标的合适比例来指导工程中节能设计的实际应用，达到舒适和节能的协调，抵抗室外气候的变化，使得房间内产生舒适的微气候。 2.2 整体和局部结合原则 实行集体供暖时，把个人与全体兼顾在一定的条件下，应注意满足个人需求，不强求全面统一，这有利于节能和控制的灵活性。暖通空调系统应实现分户或者分室热量分摊的功能，确保各个房间都能独立调控室内温度。 2.3 充分考虑可再生资源原则 可再生能源具有资源丰富、无污染、清洁安全、资源取之不尽可再生的优势，因此在能源日益短缺的今天，尽量利用再生能源是很有必要的。再生能源在暖通空调中的应用方式有以下几种：1）太阳能的利用；2）自然风的利用；3）地下水的利用；4）土壤能的利用；5）风能和海洋能的利用。 3 高层建筑节能型暖通空调设计的具体方法和措施 3.1 合理的选择暖通空调系统的设计参数 通过对室内外温度的合理分析，采取最恰当的温度值，从来确定暖通空调系统的设计参数。所采取的的数据要注意，冬天时温度不宜过低，夏天时温度不宜过高。在计算新风量的过程中，工艺要求和卫生条件都要满足要求，在此基础上尽量节约能耗。节能设计工作重要的两个参数就是室内的温度和湿度。暖通空调系统的能耗大小不仅会受到所设计的室内湿度标准和温度标准的影响，同时也会受到当地气候条件以及建筑围护结构等因素的影响。在设计的过程中，还要充分的参考产品的生产工艺以及人体的健康条件，以夏季空调冷负荷为例，在满足国家规范及舒适性的情况下采用较低/高的设计参数，可以将建筑能耗降低。因此为暖通空调系统选择合理的设计参数是非常重要的。 3.2 空调冷热源的节能选择 一般情况下，空调冷热源采用换热、供热设备或是集中设置冷水机组两种方法来选择冷热源。其中第二种方式在设定时一定要注意周边的建筑物情况以及环境特征。在设定过程中，要遵循以下几点要求：第一，设定方位时，如果周边有发电厂，要充分考虑热电冷三联供、蓄冷技术等节能技术在暖通系统中的应用是否可行。第二，为了节省资源，避免其浪费，空调所在区域要采用复合源的方式进行能源的集中供热或者是供冷。第三，如果附近有足够的水资源和低热能源时，也可以利用水能源进行供热或是制冷。严格意义上来讲，就是利用一些现有的资源来进行供热或是制冷，这样不仅仅会避免浪费现象的发生，同时还能将资源有效的整合利用，真正的做到了资源可持续发展。 3.3 减少输送过程中的能耗 一是在材料的选用上，可以选用保温效果好的新型保温材料对管道进行保温节能。二是在能量输送系统管理的设计上，可以选用计算机系统对供暖系统进行全面的水利平衡调试，采用以平衡阀及其专用智能仪表为核心的管网水力平衡技术，以便有效的实现对管网流量的合理分配和控制，提高输送能量的效率，以达到节能的效果。三是在设计时考虑实用性强的动力传输系统，以保证在实际施工和使用中实现节能的效果。可以选用效率高、部分负荷特性好和大温差、低流速、低摩阻管道，输送效率高的载能介质的动力设备，这样可以有效的减少输送过程的能耗，节约能源。 3.4 有效利用室外新风量 对于空调系统的节能设计，将室外新风量进行正确有效的利用是一个有效的节能方法。对于冬冷夏热的房间来说，室内空调系统的能源消耗随着室外新风量的增大而增加。对于新风量的取用，是根据空调放假的正压值来确定的。房间用途不同，对新风量的取用也有所差别。在满足国标及人员新风负荷的条件下，通过气流分布合理控制新风，以达到新风的最高利用及最小能耗，另外对于一种内部发热量较
空气调节课程设计 说明书 课题名称：济南市某街道办公楼空调系统? 学生学号：? 131807011 ? ? 专业班级：建筑环境与能源应用工程 学生姓名：蔡世坤 学生成绩： ????????? ? 指导教师：?? 崔鹏 ?? 教师职称： 设计日期： _ 2017年1月________ 第一章设计资料 (3) 1.1设计题目 (3) 1.2设计基本参数 (3) 1.2.1室外参数 (3) 1.2.2 土建参数 (4) 第二章负荷计算 (5) 2.1负荷计算基本公式 (5) 2.1.1外墙、屋顶的瞬变传热的冷负荷 (5)
2.1.2内围护冷负荷 (6) 2.1.3外窗玻璃瞬变传导得热形成的的冷负荷 (6) 2.1.4玻璃窗日射得热形成的冷负荷 (7) 2.1.5设备散热冷负荷 (7) 2.1.6灯光照明散热形成的冷负荷 (7) 2.1.7人体散热形成的冷负荷 (8) 第三章空调方案确定和设备选型 (16) 第四章夏季空调过程设计 (20) 4.1送风状态确定 (18) 4.2汇总于下表 (18) 4.3送风量计算 (19) 4.4新风量计算 (20) 4.5总排风量的计算 (20) 第六章房间的气流组织计算 (22) 6.1气流组织计算 (22) 第七章布置风管、进行风管水力计算，水管水力计算 (24) 7.1风管的布置 (24) 7.2风道的设计及水力计算 (25) 参考文献 (27)
摘要 本设计是济南市某街道办公楼空调工程设计，根据此楼功能要求，本建筑需要夏季提供冷负荷。以长远利益为出发点，力求达到技术可靠，经济合理，节能环保、管理方便，功能调整的灵活性及使用安全可靠。在比较各种方案的可行性及水系统形式后，此工程设计采用风机盘管加独立新风系统；水系统采用一次泵、双管制系统：为满足整栋大楼需求，并且为了在运行过程中的节能，本设计冷热源采用风冷热泵模块机组。根据夏季空调计算负荷依次选择机组、末端设备、新风机组、风口，最后还要对空调系统的设备和管路采取消声、防振和保温等措施。 第一章设计资料 1.1设计题目 济南市某街道空调工程设计 1.2设计基本参数 1.2.1室外参数 纬度：28.13 度 经度：112.55度 海拔高度：68mAS 冬季大气压力：1018.3 pa 夏季大气压力：995.6 pa 冬季通风室外计算干球温度：3.5℃
通风空调工程施工方案 1 工艺流程 1.1 通风工程施工工艺流程 施工准备阶段 技术资料准备 劳动力安 施工机具 设备材料 风管预制阶段 风管加工 法兰加工 材 料验收风管与法兰组 风管质量 风管安装阶段 预留预埋主干管 安装 支干管安装风口安 装 支吊架制风管运输 系统调试阶段 设备试运 转 系统试运转 风量测调 验收竣工阶段 系 统 验收 移交 技术资料 整理 各种记录整理 做竣工图 交工 设备安 装
2 风管制作 2.1 材料要求 （1）所使用板材、型钢材料应具有出厂合格证书或质量鉴定文件。 （2）制作风管及配件的镀锌钢板厚度应符合施工验收规范规定。 （3）风管法兰规格按下表选取。
2.2 操作工艺 （1）工艺流程 （2）板材下料后在轧口之前，必须用倒角机或剪刀进行倒角工作。 （3）板材剪切必须进行下料的复核，以免有误，按划线形状用机械剪刀和手工剪刀进行剪切。 （4）剪切时，手严禁伸入机械压板空隙中。上刀架不准放置工具等物品，调整板料时，脚不能放在踏板上。使用固定式震动剪两手要扶稳钢板，手离开刀口不得小于5cm ，用力均匀适当。 （5）金属薄板制作的风管采用咬口连接、铆钉连接、焊接等不同方法。 咬口连接类型可采用平咬口和角咬口，咬口宽度和留量根据板材厚度而定。 钢板厚度 平咬口宽 角咬口宽 0.7以下 6--8 6--7 0.7—0.82 8--10 7--8 0.9--1.2 10--12 9--10 领料 展开下 剪 切 倒 角 咬 口制 风 管折 成 型 方法兰下料 焊 接 冲孔打眼 找 平找 打 孔打 划 线下 圆法兰卷圆 铆法兰 翻 边 检 验
通风空调工程施工方案1 工艺流程 1.1 通风工程施工工艺流程
2 风管制作 2.1 材料要求 （1）所使用板材、型钢材料应具有出厂合格证书或质量鉴定文件。（2）制作风管及配件的镀锌钢板厚度应符合施工验收规范规定。 （3）风管法兰规格按下表选取。
2.2 操作工艺 （1）工艺流程 （2）板材下料后在轧口之前，必须用倒角机或剪刀进行倒角工作。 （3）板材剪切必须进行下料的复核，以免有误，按划线形状用机械剪刀和手工剪刀进行剪切。 （4）剪切时，手严禁伸入机械压板空隙中。上刀架不准放置工具等物品，调整板料时，脚不能放在踏板上。使用固定式震动剪两手要扶稳钢板，手离开刀口不得小于5cm ，用力均匀适当。 （5）金属薄板制作的风管采用咬口连接、铆钉连接、焊接等不同方法。 咬口连接类型可采用平咬口和角咬口，咬口宽度和留量根据板材厚度而定。 钢板厚度 平咬口宽 角咬口宽 0.7以下 6--8 6--7 0.7—0.82 8--10 7--8 领料 展开下 剪切 倒角 咬口制 风管折 成型 方法兰下料 焊接 冲孔打眼 找平找 打孔打 划线下 圆法兰卷圆 铆法兰 翻边 检验
0.9--1.210--129--10 焊接时可采用气焊、电焊或接触焊，焊缝形式应根据风管的构造和焊接方法而定，可选用：对接焊、搭接焊、角缝、搭接角缝等几种形式。 铆钉连接时，必须使铆钉中心线垂直于板面，铆钉头应把板材压紧，使板缝密合并且铆钉排列整齐、均匀。板材之间铆接一般中间可不加垫料，设计有规定时，按设计要求进行。 （6）咬口连接根据使用范围选择咬口形式。 （7）咬口时手指距滚轮护壳不小于50mm，手不准放在咬口机轨道上，扶稳板料。（8）咬口后的板料将画好的折方线放在折方机上，置于下模的中心线。操作时使机械上刀片中心线与下模中心线重合，折成所需要的角度。 （9）折方时应互相配合并与折方机保持一定距离，以免被翻转的钢板或配件碰伤。 （10）法兰加工 矩形风管法兰加工：方法兰由四根角钢组焊而成，划线下料时应注意使焊成后的法兰内径不小于风管的外径，用型钢切割机按线切断。下料调直后放在冲床上冲铆钉孔及螺栓孔，孔距应符合施工验收规范要求。冲孔后的角钢放在焊接平台上进行焊接，焊接时用各规格模具卡紧。矩形法兰用料规格应符合施工验收规范规定。 （11）矩形风管边长大于或等于630mm其管段长度在1.2m以上均应采取加固措施。（12）风管与法兰组合成形时，风管与扁钢法兰可用翻边连接；与角钢法兰连接时，风管壁厚小于或等于1.5mm时可采用翻边铆接，铆钉规格、铆孔尺寸见下表。 类型风管规格铆孔尺寸铆钉规格 方法兰120--630φ4.5φ4×8 800--2000φ5.5φ5×10 （13）风管与法兰铆接前先进行技术质量复核，合格后将法兰套在风管上，管端留出10mm左右翻边量，管折方线与法兰平面应垂直，然后使用液压铆钉钳或手动夹眼钳用铆钉将风管与法兰铆固，并留出四周翻边。 （14）翻边应平整，不应遮住螺孔，四角应铲平，不应出现豁口，以免漏风。 （15）风管与小部件（短支管等）连接处、三通、四通分支处要严密，缝隙处应用密封胶堵严以免漏风。 3 风管及部件安装 3.1 材料要求
建筑空调节能技术在暖通空调系统的作用 发表时间：2016-08-23T15:27:12.320Z 来源：《低碳地产》2015年第5期作者：颜心茂 [导读] 本文通过分析暖通空调系统能耗的构成及主要特点，针对当前在节能方面面临的问题，提出解决途径与方法。 雷州市平安建筑工程有限公司 524200 【摘要】节能对于我国现代化建设来说，具有更重大的意义。目前，全国各地电力十分紧张，但所需能量也在迅速增长。因此，在空调设计中应注意改善围护结构的热工性能和热设备的保温性能；空调系统方案要节约能源，充分回收能量，并尽可能利用天然能源，同时采取自控节能等措施。本文通过分析暖通空调系统能耗的构成及主要特点，针对当前在节能方面面临的问题，提出解决途径与方法。 【关键词】建筑空调；节能技术；暖通空调；系统 前言 为了维持建筑物内部空气环境适宜的温湿度，现代建筑中通常采用设置暖通空调系统来保证这一需求，而所消耗的能量即为暖通空调系统的能耗。暖通空调系统的能耗主要体现在系统的设计、选型、运行管理的不合理将会降低能量使用效率。其次为维持室内空气环境所需的冷热能量品位较低且有季节性。这就使在具备条件的情况下有可能利用天然能源来满足要求，如太阳能、地热能、废热、浅层土壤蓄热等。 一、建筑空调节能运行技术 1.1蓄热技术 目前我国主要使用电锅炉蓄热式系统且以水作为蓄热介质。所谓电力蓄热系统，就是以电锅炉为热源，利用低谷廉价电力，对水加热，并将其储存在蓄热水箱中，在电网高峰时段关闭电锅炉，由储存在蓄热水箱中的热水供热。其优点是不择出有害气体，无污染、无噪声，比煤锅炉、油锅炉的热效率高，又能充分利用低谷电，运行费用低。 1.2热回收技术 中央空调热回收技术，充分利用热回收技术，充分利用空调系统的废热，如冷凝热、锅炉烟气排热或发电机排气废热等，将低晶位热量有效地利用起来，结合蓄能技术，为用户免费提供采暖和生活热水，达到节约能源的目的。 1.3排风余热回收 一般的空调系统都要设计新风系统来稀释室内的有害物，以保证室内空气品质；为了保证室内的风量平衡.使新风顺利进入室内，同时还要设计排风系统。夏季，白天排风温度低于室外新风温度，室内含湿量也低于室外新风含湿量。利用热回收对排风和新风进行热交换，可以降低新风温度和湿度。冬季，拷风温度高于室外新风温度，排风含湿量高于室外新风含湿量，全热回收可以利用排风热量预热和加湿新风。具体做法为，在排风出口安装热交换器，排风和新风分别通过各自的通道进行间接接触换热；利用排风余热来预热新风（或者利用余冷宋预冷新风）从而达到回收排风余热的目的。目前可以采用的热回收设备分为显热回收型和全热回收型两种。热回收设备可大致分为转轮全热交换器、板式显热交换器、板翘式全热交换器、中间热媒式热交换器和热管式换热器等等。 1.4制冷机组的冷凝热回收 传统的空调模式只是单方面关注能够为室内创造一个舒适的环境，而忽略了能源的综合利用。空调制冷机组在制冷工况运行时，需向大气环境排放大量的冷凝热。制冷机排放的冷凝热量为其吸热与其输入功之和。即冷凝热量为制冷量的（1+l／COP）倍。一般地，压缩式制冷机的冷凝热量约为制冷量的1.15…1，30倍，吸收式约为2.5倍。大量的冷凝热直接排入大气中，不仅造成能源的浪费，而且这部分热量的散失，使得周围的环境温度升高，造成严重的环境热污染。如果，把这部分冷凝热回收，用来加热诸如宾馆、住宅的生活热水，不仅解决了环境污染问题，而且节约能源，变废为宝。 1.5变频技术 在空调器中，变频技术是通过变频器改变电源频率，从而改变压缩机的运转转速的一种技术。一般多用于家用空调器。分直流变频空调和交流变频空调器。不同类型的冷水机组都有较完善的自动控制调节装置，能随负荷变化自动调节运行状况，保持高效率运行。空调机组、末端设备和水泵等设备采用变频控制，可以使该部分设备的能耗减少30％以上。 1.6减少冷热负荷技术 冷热负荷是空调系统最基础的数据，制冷机、供热锅炉、冷热水循环泵以及给房间送冷、送热的空调箱、风机盘管等规格型号的选择都是以冷热负荷为依据的。如果能减少建筑的冷热负荷，不仅可以减小制冷机、供热锅炉、冷热水循环泵、空调箱、风机盘管等的型号，降低空调系统的初投资，而且这些设备型号减小后，所需的配电功率也会减少，这会造成变配电设备初投资减少以及上述空调设备日常运行耗电量减少，运行费用降低。所以减少冷热负荷是商业建筑节能量根本的措施.可以通过采取改善建筑的保温隔热性能的措施来达到减少冷热负荷的目的。改善建筑的保温隔热性能可以从以下几个方面着手：①通过对建筑围护结构（包括屋顶、外墙、外门宙等）使用保温隔热材料；②节能门窗、遮阳与通风设施等。 二、空调系统能源利用的节能技术 2.1自然冷源免费供冷技术 新风免费供冷：有些建筑的空调系统中，需要大量引入新风以满足室内空气品质的要求。根据其新风引入方式，还可以通过在过渡季节和冬季直接引入室外的温湿度相对较低的新风来带走房间内所产生的各项热湿负荷，无需使用集中制冷系统，达到免费”供冷的节能效果。在夏季时，利用夜间相对低温的新风，何以在非营运时间预先冷却室内空气，带走部分室内热量，减少旧天工作时间的室内冷负荷，实现间歇性的免费预冷。 2.2水源热泵和地源热泵技术 2.2.1水源热泵 水源热泵是一种利用地球表面或浅层水源（如地下水、河流和湖泊），或者人工再生水源（工业废水、废气等）的既可供热又町制冷的高效节能空调系统.该系统利用热泵机组实现低温位热能向高温位转移。将蓄能水体分别在冬，夏季作为供暖的热源，和空凋的冷源，即
浅谈大空间建筑暖通空调设计与节能 发表时间：2018-06-11T12:19:06.140Z 来源：《建筑学研究前沿》2017年第36期作者：杨志炜 [导读] 在空间尺度方面，大空间建筑的空间尺度都很大，高度很高，外墙的面积和地板的面积都很大。 摘要：对暖通空调系统进行节能减排的设计，不但可以减少对不可再生能源的消耗，缓解电力紧张的问题，而且还可以保护环境。而现代的大空间建筑造型奇特，尺寸庞大，其耗能是可观的，因此对大空间建筑的暖通空调进行节能设计是具有一定的意义的。基于此，本文就从大空间建筑暖通空调设计与节能展开分析。 关键词：大空间建筑；暖通空调设计；节能 1、大空间建筑的特征 1.1在空间尺度方面，大空间建筑的空间尺度都很大，高度很高，外墙的面积和地板的面积都很大。由于高度很高，有些建筑高度差甚至达到百米以上，这样很容易造成温度差，同时外墙面积过大也会造成外界界面对室内空间的自然对流影响较大，冬季易在四周造成下降冷气流的影响。 1.2在居留区方面，大空间的建筑的大一般指俩方面，既高度和面积。一般的大型剧场、体育场馆的高度都在几十米左右，面积的单位都是万平方米。容纳的人数一般都是以万人作为单位的。虽然感觉人很密集，但是由于空间更大，所以相对于一般的建筑，大空间建筑的人均面积还是比较大的。因此，对于大空间而言，人均体积大，从卫生角度看是好的，可采用较小的换气次数。 1.3使用方面，大空间建筑一般都是综合性建筑，大都有多功能要求，如体育运动、杂技、音乐会、展示会等，因而要设置临时舞台、活动座椅等装备。不仅对空调带来多种环境要求，而且由于这些装备的存在也影响空调系统的设置。此外对空调系统的控制要求有相当的灵活性。这就使得应对空调系统负荷的分配以及冷热源的配置都作相应的考虑。 2、大空间建筑暖通空调设计难点 2.1高大空间建筑防火难度大，对采暖、通风和空调系统的要求更高。例如，大空间建筑往往需要在主体建筑或裙房内布置一些象燃油或燃汽锅炉房、自备发电机房、空调机房和汽车库等一些危险性较大的空间。这方面应在设计中有所体现。 2.2大空间建筑往往高度较大，这将加重采暖系统的垂向失调，同时由于系统水静压力较大，直接影响到室外管网的水力工况，其系统的形式及与室外管网的连接与多层建筑有较大差异。 2.3高大空间建筑设计往往需要有单独的热源，以满足空调、采暖、制冷、热水供应等方面的需求。由于用地紧张和其他一些原因，有些大空间建筑需要在地下室内或屋顶上设置锅炉房。从目前发展趋热来看，这种设计方式越来越多，这使得大空间建筑的热源设计变得更为复杂。 2.4大空间建筑的空调设计气流组织因温度梯度较大，需采用合理的送风方式。上送下回方式为从顶棚送风下部回风，现工程多采用可调节风量和射程的风口，提高冬季的送风风速；侧送下回方式送风口高度大多在3米左右，需要结合建筑装修设计布置风口位置以达到室内美观，同时需要精确的空调气流组织计算。 3、大空间建筑暖通空调的节能设计要点 3.1合理选取设计参数 3.1.1室内温、湿度从节能的角度来确定其标准是节能的重要因素。空调系统能耗大小除与当地室外气象参数、建筑物的外围护结构及室内发热散湿量有关外，室内设计温、湿度标准也是直接影响负荷大小的重要因素。在保证生产工艺和人体健康的条件下，夏季将室内空气的设计温度每提高1℃，约可减少热负荷11.2%，节省量是极为可观的。同样，在夏季如将室内空气湿度由60%提高到70%，则可节约能量17%左右。 3.1.2新风量新风负荷占空调总负荷的20%～40%，对其标准值高低的取舍，与节能关系重大，不可忽视。引进新风主要是为了满足人员的卫生需求及部分工艺空调所需维持的室内外压差。而新风量的多少直接影响空调的负载，从而影响空调系统的主机、冷却塔、水泵、风机盘管等的耗电。 3.1.3利用人体对热舒适性的环境有多个感觉参数的特性，减少对温度降低的需要。不同的环境参数组合可以得到相同的热舒适性效果，但不同的热湿环境参数组合空调系统的能耗是不相同的。例如在冬季，如果采用传统的空调方式，把整个室内的空气加热，通过空气实现人体与环境的热湿交换，就需要较高的空气温度，此时通过维护结构和加热新风的热损失都比较大。如果根据热湿环境的研究成果，改变传统的空调方式，增加辐射热，比如低温地板辐射采暖，此时所需要的空气温度降显著下降，一般可达到12～14 ℃，而传统方式一般在18～20 ℃，显然后者比前者具有显著的节能效果。 3.2暖通空调系统设计的节能 像在体育馆、礼堂等大空间建筑是属于人员密集、设备散热量大的场所，过渡季节仍然需要空调降温。因此采用全空气低速风道双风机系统较为合理。室外进入的新风和部分回风混合后，经过滤、冷却或加热处理后送入比赛大厅。空调机组新风口、回风口、排风口分别配带电动风阀，根据室外新风焓值，调节3个阀门的开度，实现过渡季节全新风运行，以达到节能和改善室内空气品质的目的。 3.3有效利用室外新风量 对于暖通空调系统的节能设计，将室外新风量进行正确有效的利用是一个有效的节能方法。对于冬冷夏热的房间来说，室内空调系统的能源消耗随着室外新风量的增大而增加。对于新风量的取用，是根据空调放假的正压值来确定的。大空间建筑用途不同，对新风量的取用也有所差别。要达到新风量的最少取用，首要的措施就是禁止在空调房间内的吸烟活动。因此，很多具有空调系统的公共场合都禁止吸烟，也就是要减少新风量，减少空调能耗。 3.4选择有能量回收装置的空调器 在大空间建筑的工程设计中，经常由于空调房间某些工艺要求将空调系统设计成直流系统，其排风和室外新风之间的温差在冬夏季很大，而这部分排风又带有一些污染物，所以不能直接进入空调系统，此时应对排风进行显热回收。室内回风在排至室外以前，先和室外进
