环流熏蒸系统操作技术规范
一、原理
我公司采用磷化铝片剂自然潮解产生磷化氢气体，然后通过环流熏蒸设备，强制气流循环，促使磷化氢气体在粮堆内均匀分布，达到有效杀虫的目的。
二、磷化氢环流熏蒸作业流程
熏蒸准备→施药→磷化氢浓度检测→补药→磷化氢浓度检测→散气→熏蒸效果检查。
三、熏蒸准备
熏蒸准备包括：人员组织、粮情检查、制定方案、设置气体取样点、施药装置及药剂检查、环流装置检查、磷化氢浓度检测与报警装置检查和安全防护器具检查等。
（一）熏蒸人员：
熏蒸负责人及操作人员，必须具有储粮害虫防治专业技能，掌握磷化氢熏蒸的基础理论知识，受过磷化氢环流熏蒸技术培训，并取得上岗证。同时要配备2名以上安全防护人员，负责安全防护和各项服务工作。
（一）粮情检查：
在熏蒸前，保管员对粮情进行检查，并根据粮情检查结果
仓储科长提出合理的熏蒸申请及建议。
（二）制定方案
根据粮情检查分析报告，仓储组长进行综合分析，本着安全、经济、有效的原则，确定熏蒸方式、浓度、密闭时间等方案。熏蒸方案经仓储科长批准后方可进行。
1、投药方式：
（1）从粮面分设多个投药点，可利用盘碟或铺一块塑料薄膜盛放磷化铝片剂。根据施药点数平均分配药剂用量。
（2）从通风口内投药，根据用药量、通风口数量，平均分配，平摊均匀。
2、熏蒸方式：
连续熏蒸方式：根据仓温、粮温、虫种及虫种抗性，连续或断续施药，使粮堆内磷化氢浓度始终保持在有效熏蒸浓度范围，密闭熏蒸14天至21天或28天。间歇熏蒸方式：根据仓温、粮温、虫种及虫种抗性和害虫卵、蛹的孵化、羽化周期等条件，先施药维持粮堆内磷化氢的有效熏蒸浓度7天至10天后，停止施药5～7天，然后再施药维持粮堆内磷化氢的有效熏蒸浓度7天至10天。可根据虫害情况，间隔施药2～3次。
3、熏蒸浓度：
当平均粮温在25℃以上且无抗性虫种存在时，粮堆内磷化氢最低浓度要保持在70ml/m(ppm)以上；平均粮温在25℃以下或有谷蠹虫
种或有抗性虫种品系存在时，粮堆内磷化氢最低浓度要保持在100ml/m(ppm)以上。
4、熏蒸密闭时间:
根据不同温度、不同虫种和不同浓度密闭时间为14天至21天。特殊情况也可密闭28天。
根据设定的熏蒸浓度和密闭时间，计算用药量。
（四）设置仓内气体取样点
在仓内设5点，即四角和中央粮面下30～100cm处设点。必要时，可在仓内死角部位增设取样点。
（五）药剂及施药装置检查
1、药剂检查环流熏蒸所用药剂必须符合《中华人民共和国农药管理条例》的有关规定。
2、检查环流管路是否漏气。打开环流管路以及环流风机，利用检漏液（检漏液可用肥皂或洗涤剂配制）检查环流管路的各个接口处是否漏气。如果漏气，及时采取措施。
（六）环流装置检查
接通环流风机电源，待风机正常运转后，用风速仪分别测量与仓外通风口连接的各环流支管路的风速，并通过调节各环流支管路的调节阀，使各环流支管路的风速相同。将检漏液涂于环流管路有关连接部位和有可能漏气的部位检漏，发现有漏气应马上关闭风机，采取补漏措施。
（七）磷化氢浓度检测系统的检查
按仓内设置的气体取样点，将取样管通过密封夹套引到仓外磷化氢检测箱，并保证畅通。回气管通过密封夹套引入仓内即可。打开仓外磷化氢检测箱，将取样软管接到磷化氢检测仪的进气口，回气口接到磷化氢检测仪的出气口，启动抽气泵，检验取样管和回气管是否畅通。检查磷化氢检测仪、报警仪是否正常工作。
（七）准备安全防护器具
熏蒸操作人员的安全防护器具：安全有效的空气呼吸器及防毒口罩，操作人员穿戴的工作服（长袖衣裤）和无渗透性的手套。熏蒸现场应准备灭火器及中毒急救器具等。
四、施药
（一）现场操作人员要佩戴空气呼吸器，作业人员要站在上风处。（二）施药应先开启环流风机，使环流管路内形成气流循环，然后按熏蒸指挥人员的示意，开始进行投药，磷化铝片剂经过自然潮解产生磷化氢气体，在环流风机的作用下进行环流熏蒸。
五、磷化氢浓度检测
（一）在施药2小时后应定时用磷化氢检测仪对环流管路和仓内粮堆中磷化氢气体浓度进行检测。
（二）开始每2小时检测一次，在仓内粮堆中5个检测点的磷化氢浓度基本一致后改为每天检测1次。认真作好检测记录。
（三）施药过程应经常用磷化氢报警仪对施药装置、环流装置（特别
是接口处）进行测漏检查，如发现磷化氢泄露，应及时采取措施解决。同时用报警仪对工作环境进行磷化氢检测。
六、补药
在密闭时间内，当粮堆中磷化氢浓度低于设定浓度时（指各检测点的最低浓度，不能用平均浓度），应进行补药。针对仓房密闭情况，补药量应高于设定浓度20ml/m（ppm）。
七、散气
（一）当熏蒸密闭时间达到设定时间后，即可散气。散气可采用自然通风散气和机械通风散气。
（二）散气应从仓房外部开启门窗，先开启下风方向的门窗，后开上风方向的门窗。
（三）开始散气后，应及时到下风方向进行磷化氢浓度检测。散气操作人员一定要注意安全防护。
（四）采用机械通风散气，散气时间一般为3～5天；采用自然通风散气，散气时间一般为5～7天。
（五）散气后，应使用磷化氢报警仪检测仓内磷化氢浓度，在检测磷化氢浓度降到0.2ml/m(ppm)安全值时，有关人员才能入仓。
八、熏蒸效果检查
（一）熏蒸过程完成后要检查害虫死亡率。要与熏蒸前做对比分析。并做好熏蒸记录。
（二）随机取样1公斤，在25℃室温和不被感染的条件下放置1个
月，检查是否出现活虫并计数。
九、注意事项
（一）在施药和环流熏蒸过程中，对突然停电应有准备，事前采取相应措施，以确保人身安全和设备完好使用。
（二）熏蒸后须严格按照磷化铝残渣处理的规定，认真做好残渣处理工作，防止意外事故发生。
（三）熏蒸时应准备好必要的备品备件，如发现熏蒸设备的个别零配件损坏，应及时更换，以保证设备、仪器的连续安全使用。
台州沃粮粮用器材有限公司

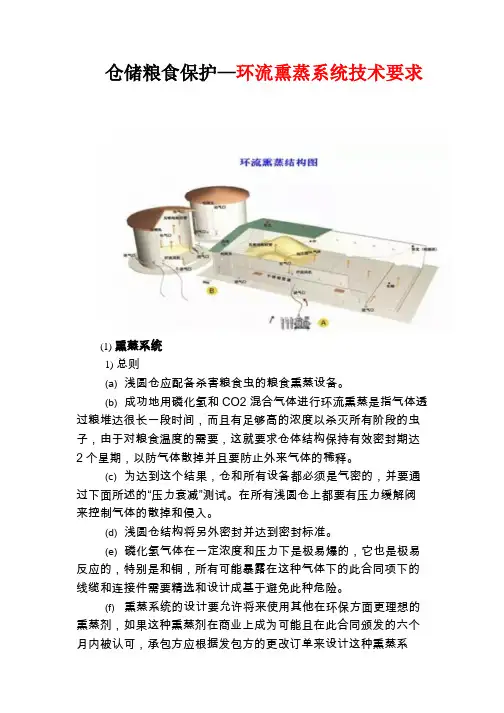

环流熏蒸系统技术 标准
