银川能源学院
过程设备腐蚀与防护腐蚀分析报告
院系石油化工学院
专业班级过控1301班
报告题目液氨储罐的腐蚀与防护
学生姓名尹仁杰
学生学号1310140150
指导老师王斌
上交时间2016.11.30
审阅人
目录
1.液氨储罐的危害 (1)
2.液氨的性质 (1)
3.液氨储罐的腐蚀特征 (1)
4.液氨储罐腐蚀分析 (1)
5.影响腐蚀的原因 (2)
5.1与空气接触 (2)
5.2 应力腐蚀 (2)
5.3 温度因素 (3)
6.腐蚀发生的部位 (3)
7.腐蚀防护方法 (3)
7.1应力腐蚀防护 (3)
7.2大气腐蚀防护 (4)
7.3其他方面防护 (4)
8.结论 (5)
液氨储罐的腐蚀与防护
摘要
氨是一种重要的化工产品和工业原料,广泛应用于炼油、化工、农业、制药、制冷等工业。为便于储存和运输,合成氨厂生产的产品氨通常是将氨气加压或降温处理成液氨,液氨储罐作为一种特殊的压力容器,在这些行业也广泛使。
关键词液氨储罐腐蚀防护
1.液氨储罐的危害
液氨储罐作为一种特殊的压力容器在合成氨厂中使用十分广泛。多年来的实践发现,液氨储罐很少发生强度破坏,大多数是由腐蚀裂纹引起的腐蚀破坏。液氨储罐容易发生应力腐蚀，将会导致储罐爆炸。
2.液氨的性质
氨作为化工产品集工业原料, 广泛应用工业之中，氨无色气体，有特异的刺激臭味，易于液化，在20℃下891 k Pa 即可发升液化，并放出大量的热；在温度变化时，液氨体积变化系数很大，液氨相对密度0.771，液氨的熔点为-77.7 ℃，沸点为-33.35 ℃，液氨临界温度132.44 ℃，液氨蒸气相对密度达到0.597。
3.液氨储罐的腐蚀特征
通过对各类液氨储罐的开罐检查发现,储罐内表面焊缝区的腐蚀裂纹比较严重,且多数出现在环焊缝上,裂纹断口没有塑性变形,呈现出典型的脆性裂纹特征。裂纹多数为浅而长的表面裂纹,且有明显的分支,主干裂纹与焊缝方向垂直,尤其在手工电弧焊的引弧处和收弧处、T型接头处及封头环缝与筒体纵焊缝交叉部位,裂纹更严重。磁粉检测发现,焊缝裂纹呈树枝状,主干裂纹多呈线性,分支较短,端部较尖锐,根部稍宽。
4.液氨储罐腐蚀分析

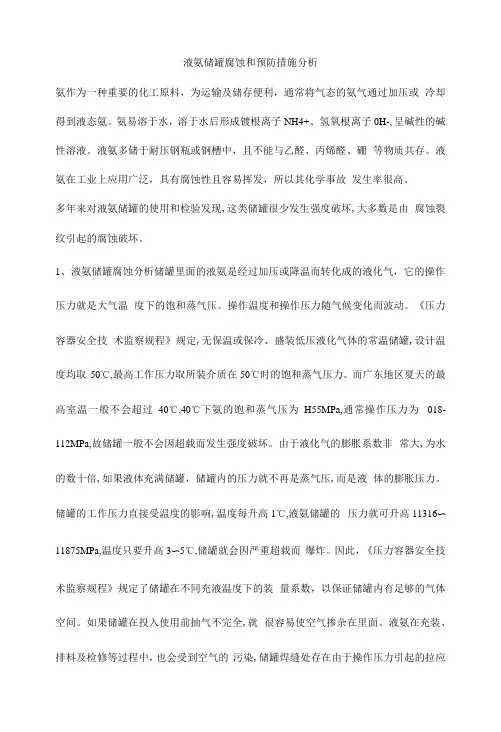

储罐里面的液氨是经过加压或降温而转化成的液化气,它的操作压力就是大气温度下的饱和蒸气压。操作温度和操作压力随气候变化而波动。《压力容器安全技术监察规程》规定,无保温或保冷、盛装低压液化气体的常温储罐,设计温度均取50℃,最高工作压力取所装介质在50℃时的饱和蒸气压力。而广东地区夏天的最高室温一般不会超过40℃, 40℃下氨的饱和蒸气压为1.55MPa,通常操作压力为0.8~1.2MPa,故储罐一般不会因超载而发生强度破坏。由于
液化气的膨胀系数非常大,为水的数十倍,如果液体充满储罐,储罐内的压力就不再是蒸气压,而是液体的膨胀压力。储罐的工作压力直接受温度的影响,温度每升高1℃,液氨储罐的压力就可升高1.316～ 1.875MPa,温度只要升高3～5℃,储罐就会因严重超载而爆炸。因此,《压力容器安全技术监察规程》规定了储罐在不同充液温度下的装量系数,以保证储罐内有足够的气体空间。如果储罐在投入使用前抽气不完全,就很容易使空气掺杂在里面。液氨在充装、排料及检修等过程中,也会受到空气的污染,储罐焊缝处存在由于操作压力引起的拉应力和焊接残余应力。在拉应力状态下,碳钢在被空气污染的液氨环境中很容易发生应力腐蚀破坏。
5.影响腐蚀的原因
5.1与空气接触
设备、管道的焊接质量、连接阀门、法兰、垫片、螺纹连接的安装质量问题，以及设备密封装置的损坏，储罐在投进使用前抽气不完全,使空气掺杂在里面；内部介质的热响应，液相温度未达到饱和温度为过冷状态，热量由储罐内壁传入后液体会沿容器壁面上升，与过冷液体混合。同时，在液氨充装、排料及检验等过程中, 也会受到空气的污染, 储罐焊缝处存在由于操纵压力引起的拉应力和焊接残余应力。在拉应力状态下,碳钢在被空气污染的液氨环境中很轻易发生应力腐蚀破坏。
5.2 应力腐蚀
空气中的O2、CO2、N2都会促进液氨对罐壁材料的腐蚀。不论是在气相或液相中,氨、O2和N2与碳钢或低合金钢组成了应力腐蚀环境,产生应力腐蚀(SCC)。其腐蚀的机理为:在含O2的液氨中,钢表面吸附O2形成氧膜,这使腐蚀电位保持在正值,当材料受拉力产生应变后,膜被破坏,暴露出来的新鲜表面(滑移阶)与氧膜的金属表面组成微电池,产生快速溶解。在没有其他杂质存在时, O2能在裸露金属表面上再成膜,抑制应力腐蚀的产生;而当液氨中同时溶有N2时,由于N2与O2在滑移阶上产生“竞争吸附” ,阻止部分裸露滑移阶的再钝化,从而增加钢的应力腐蚀断裂敏感性。上述有关应力腐蚀的条件,只要缺任何一种,应力腐蚀均不能发生。而空气中的CO2则会导致全面腐蚀,其腐蚀机理为:
阴极反应公式：
O2+ 2NH4+ 4e-→OH-+ 2NH3
阳极反应公式：
2Fe→2Fe2++ 4e-
整个反应公式：
O2+ 2NH4+ 2Fe-→2Fe2++ 2OH-+ 2NH
在液氨储罐内有 CO
气体共存时, 则将会生成碳酸铵，
2
2NH3+ CO2-→NH4CO2NH2
NH4CO2NH2-→NH4+ NH2CO2-
在该反应中，碳基甲酸氨对液氨储罐的碳钢会产生强烈腐蚀作用,加剧腐蚀破坏。在含O2液氨之中,由于钢表面会吸附O2，从而将会形成氧化膜, 为此导致腐蚀电位为正值, 当储罐材料在受到拉力变形后，膜就会被破坏,导致新鲜暴露的表面与氧产生溶解。
5.3 温度因素
储存温度也会对应力腐蚀产生影响, 0℃以上常温操纵的储罐,液氨储罐易发生应力腐蚀，同时，对于液氨储罐的应力腐蚀，在温度因素影响下，也会形成液氨储罐发生电化学腐蚀的过程，液氨储罐温度的升高，有助于液氨储罐腐蚀进行，低温液氨储罐在储存中，液氨氧含量会不断蒸发减少，而常温液氨储罐中，其液氨中氧含量也不会降低，故此，也会加剧液氨储罐腐蚀的发生。
6.腐蚀发生的部位
应用液氨储罐储存和运输氨，还将会面临液氨储罐腐蚀风险，并且对液氨储罐检验发现, 储罐很少会发生强度破坏, 大多是由腐蚀裂纹引起的腐蚀破坏。内、外介质腐蚀，容器壁厚减薄，外壁受大气的腐蚀作用，内壁为氨腐蚀。液氨储罐内的表面焊缝区，其腐蚀裂纹较为严重,呈现出脆性裂纹特征；裂纹多数为浅长表面裂纹,在手工电弧焊引弧处裂纹更严重。7.腐蚀防护方法
7.1应力腐蚀防护
由于SCC发生的三个基本条件是敏感材料、特定环境和拉应力，所以影响SCC的因素有冶金、环境和应力三个方面。因此，有效的防护方法就是消除这三个方面一切有害的因素。
(1)材料选择。
实践证明,材料强度越高,发生应力腐蚀的可能性越大。但不发生应力腐蚀的最低强度限与杂质含量及特性、应力大小、操作速度等因素有关。为了防止应力腐蚀,在综合考虑操作压力、残余应力以及安全性和经济性的情况下,应尽可能选用强度较低的钢材。
(2)采用合理的结构和焊接工艺。
结构上应避免焊缝过多、过于集中、焊缝不对称、焊缝交叉和焊接顺序不合理等造成的应力集中。制造时应避免强力组焊,防止咬边、错边等缺陷,并保证与介质接触的表面尽量光滑。制造完成后,应进行退火热处理以去除焊后残余热应力。正确的焊后热处理可以大大降低制造
过程中的残余应力,并可以降低焊接热影响区的峰值硬度。
(3)对投入使用前的新储罐。
应彻底清除里面的空气;在充装、排料及检修等过程中,采取一定的措施避免带进任何空气。对大型储罐应连续冷凝氨蒸气,而不凝气体大部分是空气,应将其排出。对较小的设备用抽气或蒸腾除去储罐里面的空气。总之,消除储罐里面的空气污染,可以有效地防止应力腐蚀。
(4)新投用的储罐,应按规定进行内外部检验并进行周期性的定期检验。
对液、气相界面、引收弧处及T型接头等易腐蚀部位应重点检验;对液面以下所有焊缝应进行100%磁粉或超声波探伤,若条件允许,应对所有焊缝进行100%磁粉探伤。对检验出的裂纹应进行评估。因应力腐蚀界限断裂韧度JISCC大约只有材料常规断裂韧度W0.05的1/5,所以应根据断裂力学判据对裂纹进行安全等级评估,并给出处理意见及下次检验时间。对于不超过1/4壁厚和深度小于4mm的浅裂纹,可以采用打磨的方法进行机械消除,但要严格控制打磨工艺;对于较深的裂纹,先进行打磨处理后再进行补焊。补焊前应先预热加温以防止焊接硬化,焊接时宜采用低氢焊条,焊后进行探伤复查,并进行去应力处理。
(5)定期检测液氨浓度和含水率。
发现水分低于临界浓度应及时补充水分,使含水率始终保持在0.2%～1%的范围。另外,还可加入其它抑制剂,如加入100μg/g的冷冻机油或5μg/g菜籽油或10～50μg/g的硅油作为应力腐蚀抑制剂,都可有效地抑制液氨引起的应力腐蚀。
7.2大气腐蚀防护
大气防护一般从材料，镀层和环境入手，由于前面已经选定了材料，但是环境一般不好改变，因此只能从镀层下手了。做好表面处理工作，应该先去除油污再除锈，将设备附着物以及其它杂质冲洗干净，并且对于油污部位采用丙酮、乙醇等有机溶剂进行擦拭。采用防腐涂料，在配置中，应先预热备到60°到80°左右，在称量中也一定要注意做到细致准确，多次混合涂料，确保涂料的黏度。高分子复合修复材料，具有超强的粘着力，可以避免机械加工，也不会受到无补焊热应力热的影响，在涂料配置中应该确保和料时间在五分钟以上，确保涂料的使用质量。
7.3其他方面防护
7.3.1保温处理
可以液氨储罐定期进行相应的保温处理，使液氨能够在低温下储存，这样可以减少氧的含量；并且，还需清除储罐内的空气，减少氧及其它气体，避免储罐发生空气污染, 从而能够有效防止液氨储罐发生应力腐蚀。
7.3.2提升焊接工艺
采用合理焊接工艺，避免焊缝过多且过于集中，避免强力组焊，同时防止咬边，保证接
触表面光滑，并且进行正确的焊后热处理，降低制造过程中的残余应力。加强对焊缝探伤检测，还要加强对焊条的库存管理（焊药需要一定的干湿度和温度存放），更不能因为作业时工人焊接不同设备而彼此之间用错焊条，这就会给产品质量埋下隐患。
8.结论
综上所述，针对实际液氨储罐使用中，应该采取有效防腐措施，避免液氨储罐腐蚀的发生，应用新型聚合物耐磨涂料以及高分子复合修复材料，在其外表涂有机层防腐，避免腐蚀作用对液氨储罐泵的影响，提高液氨储罐的使用效率。
万方数据
液氨储罐的腐蚀与防护 作者：张建军 作者单位：山东省特种设备检验研究院淄博分院,山东,淄博,255030 刊名： 中国科技博览 英文刊名：ZHONGGUO BAOZHUANG KEJI BOLAN 年，卷(期)：2009，(35) 被引用次数：0次 参考文献(2条) 1.任凌波.任晓蕾压力容器腐蚀与控制 2005 2.王国凡材料成形与失效 2005 相似文献(10条) 1.期刊论文岳忠液氨储罐危险因素辨识-安全2004,25(2) 液氨储罐在工业中应用广泛,液氨储罐属于介质为毒性且易燃易爆的压力容器,在实际生产中发生过多起爆炸、中毒、泄漏、火灾事故,本文分析了液氨储罐可能存在的危险因素,对液氨储罐物理爆炸能量和爆炸冲击波伤害范围进行了估算,提出了预防爆炸、中毒、泄漏、火灾事故发生的安全控制措施及建议. 2.期刊论文周德红.赵云胜.胡敏涛.邓航.ZHOU De-hong.ZHAO Yun-sheng.HU Min-tao.DENG Hang合成氨厂液氨储罐泄漏环境风险分析-安全与环境工程2009,16(2) 根据液氨的特性,对合成氨厂液氨储罐区氨泄漏的环境风险进行了分析.首先分析了液氨储罐泄漏扩散的过程和事故后果模式,确定了合成氨厂液氨储罐区的危险点;然后举例预测合成氨厂液氨储罐泄漏后在D、E大气稳定度下液氨扩散范围及半致死浓度、立即致死浓度范围.该研究可供我国合成氨装置的风险评估参考,也为预防液氨泄漏事故发生和液氨泄漏事故预警提供了参考,同时为全国的合成氨项目和化工项目的选址环境可行性分析提供了新的思路. 3.学位论文李俊斌在役液氨储罐应力场有限元分析与安全评定2006 储罐由于受到外界环境的影响和内部介质的腐蚀，一般都带有缺陷，为了保证储罐的正常运行就需要重新考虑储罐工作时的应力状态。本文是利用有限元软件-ANSYS对大庆石化公司化肥厂合成氨工艺中液氨储罐进行应力分析。分析的内容包括对储罐在腐蚀前、腐蚀后(1998年)、腐蚀后(2004年)三种状态时在重力作用和工作状况下这六种工况的应力状态。根据应力场和位移场判断储罐是否能安全生产。根据壁厚的改变值算出平均腐蚀速率，假定储罐腐蚀速率是恒定的，分别推算出2010年和2016年储罐各部分的壁厚，改变模型的壁厚，分别求出2010年和2016年工况下的应力状态，并对这几年应力状态进行安全性评估。 4.期刊论文孙东亮.蒋军成.张明广.SUN Dongliang.JIANG Juncheng.ZHANG Mingguang基于质量流率离散方法的液氨储罐泄漏扩散模型的研究-工业安全与环保2010,36(6) 针对高斯模趔中忽略物质质量流率的变化导致模拟结果与实际存在偏差的问题,将物质质量流率根据泄漏持续时间进行离散化处理,获得不同时间段的物质泄漏量,以此对高斯烟团叠加模型进行修正,得到若干烟团不同时刻的浓度分布模型,并以液氮储罐泄漏事故为研究对象,获得较恒速泄漏条件具有明显差异的有毒云团危害区域.针对其后果偏差产生的原因--罐内初始压力Pn及储罐的充装水平α进行研究,分别比较在不同的Pn及α取值情况下泄漏后果的变化及差异.研究表明,增大Pn或减小α能够有效减小液氨泄漏的危害距离,并且会减小恒速泄漏条件分析后果的偏差,对液氨等罐区的管理提供依据. 5.期刊论文朱小红.张慧明.陆愈实.周德红.ZHU Xiao-hong.ZHANG Hui-ming.LU Yu-shi.ZHOU De-hong爆炸与中毒模型在液氨储罐安全评价中的应用-安全与环境工程2007,14(3) 以某公司液氨储罐为例,对液氨储罐区进行危险性分析,选用爆炸与中毒模型对液氨储罐进行安全评价,并提出安全对策措施,为企业制定应急救援预案和政府进行有效的监管提供科学依据. 6.学位论文王爱枝基于MATLAB的液氨泄漏事故环境风险评估研究2008 本文对液氨储罐泄漏事故进行了较系统的研究，在明确各事故后果计算模型的基础上，将一种面向对象的高级语言MATLAB语言引入到危险化学品事故风险评价的后果模拟计算中，利用MATLAB平台开发了风险评价专用工具箱，其中包含3个子工具箱：BLEVE子工具箱、VCE子工具箱和大气污染扩散子工具箱，并将其应用于液氨储罐泄漏事故的风险评价实例中，系统分析了液氨储罐区易发生的几类典型事故：沸腾液体扩展为蒸气爆炸(BLEVE)、蒸气云爆炸(VCE)及泄露扩散事故，定量地得出了各类伤害半径或扩散区域，实现了事故后果计算的便捷化、通用化及计算机图形的可视化。同时制定了相应的应急预案，为有效地防治危险化学品泄漏事故提供了技术支持，对液氨储罐的环境风险防范具有一定的指导意义。 7.期刊论文徐忠成.袁帅.金健.李鸿雁.孙瑶毅.XU Zhong-cheng.YUAN Shuai.JIN Jian.LI Hong-yan.SUN Yao-yi 低温液氨储罐充水试验边缘板翘曲的原因分析-化工设备与管道2010,47(3) 对容积为8 000 m3 低温液氨储罐,充水试验过程中罐底边缘板发生翘曲变形的原因进行了分析.对其设计、用材及施工工艺进行了调查研究,发现储罐罐底的最终坡度不满足设计1/120的要求和储罐锚固带上下带未相连接,导致了罐底边缘板的翘曲变形. 8.期刊论文李俊斌.李彬喜在役液氨储罐应力场有限元分析与安全评定-石油和化工设备2006,9(5) 本文是利用有限元软件ANSYS对合成氨装置中液氨储罐进行腐蚀减薄后工作状况下的应力状态进行分析,根据应力状态对储罐进行安全性评定.根据壁厚的改变值算出平均腐蚀速率,推算出2010年和2016年储罐各部分的壁厚,分别求出2010年和2016年工况下的应力状态,并对这几年储罐的运行进行安全性评定. 9.期刊论文郑世南浅析电厂SCR烟气脱硝液氨储罐腐蚀防护-管理观察2010(1) 针对在火力发电厂SCR烟气脱硝液氨储罐应用中碰到的问题,对液氨储罐的腐蚀进行分析,并提出相应的防护措施. 10.学位论文刘明旭液氨储罐区风险评价体系研究2009 液氨是一种重大危险物质，其火灾爆炸中毒事故近年来频繁发生，事故破坏性极大，严重危害人民群众的生命和财产安全。因此，对液氨储罐区进
( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 金属管道腐蚀防护基础知识(标 准版) Safety management is an important part of production management. Safety and production are in the implementation process
金属管道腐蚀防护基础知识(标准版) 1．什么叫金属腐蚀？ 金属腐蚀是金属与周围介质发生化学、电化学或物理作用成为金属化合物而受破坏的一种现象。 2．金属管道常见的腐蚀按其作用原理可分为哪几种？ 金属管道常见的腐蚀按其作用原理可分为化学腐蚀和电化学腐蚀两种。 3．常用的防腐措施有哪几种？ 常用的防腐措施有涂层、衬里、电法保护和缓蚀剂。 4．什么叫化学腐蚀？ 化学腐蚀是指金属表面与非电解质直接发生纯化学作用而引起的破坏。化学腐蚀又可分为气体腐蚀和在非电解质溶液中的腐蚀。 5．什么叫电化学腐蚀？ 电化学腐蚀是指金属与电解质因发生电化学反应而产生破坏的
现象。 6．缝隙腐蚀是如何产生的？ 许多金属构件是由螺钉、铆、焊等方式连接的，在这些连接件或焊接接头缺陷处可能出现狭窄的缝隙，其缝宽（一般在0.025~0.1mm）足以使电解质溶液进入，使缝内金属与缝外金属构成短路原电池，并且在缝内发生强烈的腐蚀，这种局部腐蚀称为缝隙腐蚀。 7．什么是点腐蚀？ 点腐蚀是指腐蚀集中于金属表面的局部区域范围内，并深入到金属内部的孔状腐蚀形态。 8．点蚀和坑蚀各有什么特征？ 点蚀：坑孔直径小于深度；坑蚀：坑孔直径大于深度。 9．什么是应力腐蚀，应力腐蚀按腐蚀机理可分为几种？ 由残余或外加拉应力导致的应变和腐蚀联合作用所产生的材料破坏过程称为应力腐蚀。应力腐蚀按腐蚀机理可分为：（1）阳极溶解（2）氢致开裂。
液氨罐区安全管理规定集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-
液氨罐区安全管理规定一、液氨特点: （1）理化性质 分子量：17.03危害类别：第2.3类有毒气体。无色、有刺激性恶臭气味，易溶于水、乙醇、乙醚，相对密度(水=1)：0.63（5℃）,熔点- 77.7℃，沸点-33.35℃，氨的水溶液呈碱性，1%水溶液PH值为11.7左右。与空气混合形成爆炸性混合物，爆炸极限﹪（V/V）：15.7-27.4。遇高热、明火易燃烧、爆炸，与氟、氯等接触会发生剧烈的化学反应。若遇高热，容器内压力增大，有开裂和爆炸的危险。 （2）危险性 氨属低毒类。氨随呼吸道吸入后，通过肺泡除少部分为二氧化碳中和外余下吸收至血液。被吸收的氨，在肝脏中解毒形成尿素；又可随汗液、尿和呼气排除体外。氨对人的毒性，主要对上呼吸道有刺激和腐蚀作用。低浓度液氨对粘膜有刺激性作用，高浓度可造成组织溶解坏死。浓度过高时，直接接触部位可引起碱性化学灼伤，组织呈溶解性坏死，并可引起呼吸道深部及肺泡的损伤，发生化学性支气管炎、肺炎和肺水肿。高浓度吸入，可使中枢神经系统兴奋增强，引起痉挛，并可通过三
叉神经末梢的反射作用而引起心脏停搏和呼吸停止。周边地区工作、居住人员较多，一旦发生液氨泄漏后处理不及时，会造成大量氨弥漫到空气中，造成人员窒息中毒，严重者死亡；与空气混合达到爆炸极限（15%-30.2%），遇到明火会发生爆炸。 二、危险目标的确定 根据《危险化学品重大危险源辨识》（GB18218－2009）储存区液氨的临界储量为10t。我公司液氨站内拥有容积150m3卧式储罐2个，按有效容积（70％）计算：150×2×70％×0.63＝132.3t（5℃时）。超过临界储量，构成危险化学品重大危险源。 三、对操作人员、运输车辆和灌区的安全管理规定 为了保证公司使用液氨的安全，避免重特大事故的发生，保障人身和财产的安全，特编制本规定。 1、操作人员必须经过技术学习训练，具备应有的安全操作知识，必须经有关部门培训考试及体检合格取得资格证后方可上岗操作。
编号：SY-AQ-09483 ( 安全管理) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 金属管道腐蚀防护基础知识 Basic knowledge of metal pipeline corrosion protection
金属管道腐蚀防护基础知识 导语：进行安全管理的目的是预防、消灭事故，防止或消除事故伤害，保护劳动者的安全与健康。在安全管理的四项主要内容中，虽然都是为了达到安全管理的目的，但是对生产因素状态的控制，与安全管理目的关系更直接，显得更为突出。 1．什么叫金属腐蚀？ 金属腐蚀是金属与周围介质发生化学、电化学或物理作用成为金属化合物而受破坏的一种现象。 2．金属管道常见的腐蚀按其作用原理可分为哪几种？ 金属管道常见的腐蚀按其作用原理可分为化学腐蚀和电化学腐蚀两种。 3．常用的防腐措施有哪几种？ 常用的防腐措施有涂层、衬里、电法保护和缓蚀剂。 4．什么叫化学腐蚀？ 化学腐蚀是指金属表面与非电解质直接发生纯化学作用而引起的破坏。化学腐蚀又可分为气体腐蚀和在非电解质溶液中的腐蚀。 5．什么叫电化学腐蚀？ 电化学腐蚀是指金属与电解质因发生电化学反应而产生破坏的
现象。 6．缝隙腐蚀是如何产生的？ 许多金属构件是由螺钉、铆、焊等方式连接的，在这些连接件或焊接接头缺陷处可能出现狭窄的缝隙，其缝宽（一般在 0.025~0.1mm）足以使电解质溶液进入，使缝内金属与缝外金属构成短路原电池，并且在缝内发生强烈的腐蚀，这种局部腐蚀称为缝隙腐蚀。 7．什么是点腐蚀？ 点腐蚀是指腐蚀集中于金属表面的局部区域范围内，并深入到金属内部的孔状腐蚀形态。 8．点蚀和坑蚀各有什么特征？ 点蚀：坑孔直径小于深度；坑蚀：坑孔直径大于深度。 9．什么是应力腐蚀，应力腐蚀按腐蚀机理可分为几种？ 由残余或外加拉应力导致的应变和腐蚀联合作用所产生的材料破坏过程称为应力腐蚀。应力腐蚀按腐蚀机理可分为：（1）阳极溶解（2）氢致开裂。
液氨安全知识考试题 姓名部门分数 一、选择题（每题3分，共15分） 1. 进入氨区，禁止穿着可能产生静电的衣服或（）。 A. 正压式空（氧）气呼吸器 B. 带钉子的鞋 C. 防毒面具 D. 橡胶手套 2. 在液氨接卸液过程中，下列哪一项说法是正确的？( ) A. 液氨操作时应经常观察风向标，操作人员应保持在上风向位置。 B. 接卸过程中，驾驶员不必离开驾驶室。 C. 接卸完毕后，应立即拆除静电接地线。 D. 卸氨时应时刻注意储罐和槽车的液位变化，应将槽车内液氨全部卸空。 3. 下列物品中，哪一件可以带入液氨区（） A. 打火机 B. 手机 C. 摄像机 D. 防护口罩 4. 发生泄漏事故后人员应立即向（）疏散。 A. 上风向 B. 下风向 C. 侧风向 D. 均可 5. 液氨储罐区、接卸场所应设置（）。 A 固定式 B 移动式 C 固定式或移动式 二、判断题(每题2分，共10分) 1. 氨设备、输送管道等应标出明显颜色，并对管内介质流向做出明显标识。( ) 2. 视频监控系统应能够清晰观察到储罐区全貌，包括接卸场所。（） 3. 卸氨结束，由值班人员和槽车人员共同确认安全后，槽车方可启动离开装卸台。（） 4. 接卸过程中，驾驶员，企业操作人员不需要都在现场( ) 5. 液氨法兰垫片不宜使用石棉网橡胶垫片（） 三、填空题(每空3分，共30分) 1. 液氨为液化状态的氨气，又称为无水氨，是一种（）液体，具有（）性，且容易挥发。 2. 液氨储罐充装量不得超过储罐总容积的（）% 3. 根据《危险化学品重大危险源辨识GB18218-2009》的规定，液氨储罐的容量超过（）吨即构成重大危险源。 4. 液氨使用安全管理规定是在现行国家标准、规范的基础上，仅对液氨（）、（）、（）等重要环节、具体设施和安全防护做出要求。 5. 液氨储罐区围栏（围墙）设计应满足事故紧急情况下围栏（）内人员（）、（）撤离，必须至少在（3）个方向上设置逃生出口。 四、多选题（每题15分，共45分） 1. 以下哪些是氨区的防护用品和防护器材。 A过滤式防毒面具B防静电服C防静电安全鞋D防护手套E正压式空气呼吸器F耐酸碱防护服2、氨区主要的防护器材包括哪些。 A洗眼器B静电消除器C灭火器D消防沙。 3. 液氨罐区可能造成的安全与环境事故类型有哪些？（请列举至少三种） A容器爆炸、其它爆炸（或物理爆炸、化学爆炸）B灼烫，中毒与窒息C环境污染、泄露等。
氨库装置 消防专篇编制： 校核： 审核：
1 设计原则、依据及规范 1.1 设计原则 认真贯彻“预防为主，防消结合”的方针，严格遵循国家和地方的有关防火规范及规定，搞好本项目的防火设计。充分利用装置所在地域现有的消防设施，尽量节约投资。 1.2 设计依据 1.2.1 设计合同。 1.2.2 **提供的设计基础资料。 1.3 国家和地方的相关法规和规定 1.3.1 《中华人民共和国消防法》（中华人民共和国主席令第4号） 1.3.2 建筑工程消防监督审核管理规定（公安部30号令） 1.3.3 《危险化学品安全管理条例》（中华人民共和国国务院令第344号） 1.3.4 《中华人民共和国安全生产法》（中华人民共和国主席令第70号） 1.3.5 《中华人民共和国劳动法》（中华人民共和国主席令第28号） 1.3.6 《特种设备安全监察条例》（中华人民共和国国务院令373号） 1.3.7 《国务院关于进一步加强安全生产工作的规定》（国发【2004】2号）1.3.8 《关于加强安全生产事故应急预案监督管理工作的通知》（国务院安全生 产委员会安委办字【2005】48号） 1.4 设计中执行的主要标准、规范 1）《建筑设计防火规范》（GB50016－2006） 2）《化工企业安全卫生设计规定》（HG20571－1995） 3）《石油化工企业设计防火规范》（GB50160－1992，1999年版） 4）《建筑抗震设计规范》（GB50011－2001） 5）《建筑物防雷设计规范》（GB50057－94，2000版） 6）《建筑防腐蚀工程施工及验收规范》（GB50212－2002） 7）《钢结构设计规范》（GB50017－2003） 8）《爆炸和火灾危险环境电力装置设计规范》（GB50058－1992） 9）《工业企业噪声控制设计规范》（GBJ87－1985） 10）《石油化工企业可燃气体和有毒气体检测报警设计规范》（SH3063-1999）
石油储罐的腐蚀及防护情况 摘要：文章主要就石油储罐的外部和内部腐蚀的概况、腐蚀机理以及按照 GB50393—28《钢质石油储罐防腐工程技术规范》要求采取的防腐措施进行了介绍，特别是对储罐边缘板的腐蚀原因、措施及最新进展等进行了较详细的阐述， 还就防腐涂层的质量控制等进行了论述。 关键词：油罐腐蚀原因防护措施 0边缘板防腐 防腐技术管理常压储罐是油品储运系统主要的储存设施，在生产中有着极其 重要的作用。储罐设施的运行状况直接影响储运系统生产安全运行。由于油品中 含有大量的S，cl、无机盐、水以及其它腐蚀性介质都会对储罐内壁造成腐蚀，加上厂区化工大气以及地处沿海等地理环境对储罐外壁的腐蚀，因此油罐的腐蚀是 影响油罐使用寿命最重要的因素。近年来罐底泄漏、罐顶穿孔和罐内浮顶严重腐 蚀等情况在各企业都常有发，随着炼制油品硫含量的进一步加大，储罐的腐蚀也 将 Et趋严重，采用有效的防腐措施是延长常压储罐使用寿命的最重要手段 1 油罐的腐蚀状况 油罐的设计寿命一般为 20a，由于油罐作为一个整体，其某一个部位发生腐蚀，油罐的使用寿命都会大幅缩短，严重的腐蚀更可以使油罐在一年左右发生腐 蚀穿孔。近几年，随着企业进口原油特别是进口高硫原油的数量逐年增长，油罐 腐蚀有加剧的趋势。主要是原油罐的腐蚀明显，石脑油、中间产品罐的腐蚀较重，成品油罐的腐蚀依然不容忽视。另外，部分储罐边缘板的腐蚀依然很严重，加上 浮顶罐浮盘的腐蚀、污油污水罐顶和罐底的腐蚀等，正进一步威胁企业的安全生产。 2 腐蚀原因分析 油罐的腐蚀实质上是化学腐蚀和电化学腐蚀，其中主要是电化学腐蚀，即金 属表面与介质因电化学作用而导致的金属氧化与破坏。按腐蚀环境又分为气体腐 蚀 (包括罐外壁、罐顶板、罐壁板上半部分)、液体腐蚀 (油品及油品沉积水对罐 壁板及底板的腐蚀)、与土壤接触的罐底部位的土壤腐蚀和细菌腐蚀。按腐蚀部位 主要分为外擘腐蚀和壁腐蚀。对储罐的腐蚀种类、腐蚀部位及腐蚀机等进行正确 的分析研究，是找到比较理想、经济防护措施的正确手段。 2．1 外壁腐蚀… 一般情况下外壁的腐蚀较轻，但是沿海地区的石油储罐的 外壁腐蚀相对较重，广东、海南等地的油罐腐蚀相对明显就是证明。另外从油罐 的检修情况来看，外腐蚀的情况应该引起足够的重视其原因是电化学腐蚀与化学 腐蚀的交叉腐蚀，还有选用涂层的类型不当或者涂料本身的性能比较差等原因。 2．2 罐底板外侧的腐蚀 罐底板外侧的腐蚀最为严重，是特征分明的电化学腐蚀，如某石化企业储运 一车问 T一124罐底泄漏，泄漏点在其北侧人孔附近的中幅板上。表面腐蚀状况 不明显，且通过…般的检测手段难以发现，从割下来的钢板发现，多处都是自下 而穿孔，腐蚀坑多而深。其主要原因是：油罐在施上时通常用沥青砂作为防水垫层，使罐底不与土壤等冉接接触，但是含盐的地下水还会从毛细管土壤上升到沥 青砂的底面，从沥青砂中渗透到罐底直接腐蚀，还有罐底的四周雨水或顺罐壁流 下的水也很容易浸入罐底的周围造成严重的腐蚀，叮见罐底的腐蚀比其余部位要 严重得多。还有罐底的氧浓差电池腐蚀，在罐底板下暗，氧浓差主要表现在罐底 板与砂基础接触不良，如满载和空载比较，空载时接触不良；再有罐周和罐中心
__________________________________________________ 液氨储罐区安全管理规定 1、液氨储罐区为危险化学品储存区。所储存的物品为液氨，安全充装高度：大罐为18米，小罐为11.49米；安全充装重量：大罐为4387吨，小罐为1275.39吨；液氨温度均为-33.33℃；操作压力均为0.0035Mpa。严禁液位超高存储，禁止超温、超压操作。 2、液氨储罐应符合我国有关压力容器的规定，其液面计、压力计、温度计、呼吸阀、安全阀等安全附件应完整好用。液氨储罐和管线的绝热材料、安全梯和管架等，均应用非燃烧材料建造。 2、储罐区的电气装置必须符合国家现行的有关爆炸危险场所的电气安全规定。 3、罐区防护堤的排水管应在出口管上设置切断阀。 4、罐区应当按照国家有关消防技术规范，设置、配备消防设施和器材。消防器材应当设置在明显和便于取用的地点，周围不准堆放物品和杂物。储罐区的消防车道严禁堆放物品。 5、液氨储罐操作人员应当经过危险化学品知识的培训，考试合格后方可上岗。液氨储罐操作人员还应熟悉液氨泄露事故应急预案。 6、进入储罐区的操作人员必须严格劳保穿戴，严格按照安全操作技术规程操作。非岗位操作人员及检修人员严禁随便进入罐区。罐区内的所有设备、管线、阀门均由操作人员操作和管理，非操作人员禁止乱动。罐区内禁止进行各种具有危险性的操作或实验性操作。 7、储罐区内严禁使用明火。罐区内进行动火作业时，必须严格清理周围易燃物，必须彻底排氨，严格置换干净，准确分析合格，按要求办理动火手续后，在操作人员及有关部门的监护下进行动火作业。 8、储罐区必须按照国家有关防雷、防静电设计安装规范的规定，设置防雷、防静电装置，并定期检测，保证有效。 9、罐区内安装氨气泄漏检测仪，罐区周围应安装视频监控，应定期检测、检查、维修、更换，确保良好运行。 10、应加强氨罐喷淋系统的维修、维护，确保应急状态下的正常使用，应按照《氨罐区喷淋设施安全管理制度》各相关单位认真落实好管理、维修、维护、和应急响应责任，保证氨罐喷淋系统在事故状态下能及时应急启动。 制定人：王强安亚兵 审核人：尚宪跃班洪胜 批准人：姜喜 沧州大化股份公司 2012年12月 收集于网络，如有侵权请联系管理员删除
第一章总则 第一条为加强液氨储存、装卸环节的安全生产技术管理，进一步规范液氨储存、装卸的安全生产行为，保障人身和财产安全，防止发生事故，依据《中华人民共和国安全生产法》、《危险化学品安全管理条例》和《危险化学品从业单位安全标准化规范》等法律、法规及有关标准等，制定本规范。 第二条本规范适用于山东省境内从事液氨生产、经营、储存和使用等企业的液氨储存、装卸的安全生产技术管理。 第三条新建、改建、扩建液氨储存、装卸装置和设施，属于危险化学品建设项目安全许可范畴的，应严格遵照《危险化学品建设项目安全许可实施办法》和《山东省安全生产监督管理局关于危险化学品建设项目安全许可和试生产（使用）方案备案工作的意见》，获得安全生产行政许可后方可投入生产（使用）。 第四条涉及液氨储存、装卸的企业，应认真落实“安全第一、预防为主，综合治理”的方针，严格遵守危险化学品安全生产的法律、法规、标准和相关规范，建立、健全安全生产责任制度，积极开展安全标准化创建活动，不断改善安全生产条件，提高本质安全水平，确保安全生产。 第五条液氨的储存、装卸装置和设施，应做到安全可靠、技术先进，禁止使用国家明令禁止或淘汰的工艺和设备设施。 第二章设计管理 第一节场所选址 第六条液氨储存和装卸场所的选择，应全面考虑周边的自然环境和社会环境，使其符合安全生产有关标准规范的要求。 第七条在进行区域规划时，液氨储存和装卸场所应根据所在企业及相邻工厂或设施的特点和火灾危险性，结合地形、风向等条件，合理布置。 第八条液氨储存和装卸场所应禁止设置在学校、医院、居民区等人口稠密区附近。液氨储存数量构成重大危险源的，与下列场所、区域的距离必须符合国家标准或者国家有关规定： 1．居民区、商业中心、公园等人口密集区域； 2．学校、医院、影剧院、体育场等公共设施； 3．供水水源、水厂及水源保护区； 4．车站、码头（按照国家规定、经批准专门从事危险化学品装卸作业的除外）、机场、公路、铁路、水路交通干线、地铁风亭及出入口； 5．基本农田保护区、畜牧区、渔业水域和种子、种畜、水产苗种生产基地； 6．河流、湖泊、风景名胜区和自然保护区； 7．军事禁区、军事管理区； 8．法律、行政法规规定的予以保护的其他区域。 第九条液氨储存和装卸场所应充分考虑地震、软地基、湿陷性黄土、膨胀土等地质因素以及台风、雷暴、沙暴等气象危害因素，避免建在断层、滑坡、泥石流、地下溶洞、采矿陷落区界内、重要的供水水源卫生保护区、有开采价值的矿藏区等地段和
液氨储罐的腐蚀与防护集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]
银川能源学院 过程设备腐蚀与防护腐蚀分析报告
目录
液氨储罐的腐蚀与防护 摘要 氨是一种重要的化工产品和工业原料,广泛应用于炼油、化工、农业、制药、制冷等工业。为便于储存和运输,合成氨厂生产的产品氨通常是将氨气加压或降温处理成液氨,液氨储罐作为一种特殊的压力容器,在这些行业也广泛使。 关键词液氨储罐腐蚀防护 1.液氨储罐的危害 液氨储罐作为一种特殊的压力容器在合成氨厂中使用十分广泛。多年来的实践发现,液 氨储罐很少发生强度破坏,大多数是由腐蚀裂纹引起的腐蚀破坏。液氨储罐容易发生应力腐蚀，将会导致储罐爆炸。 2.液氨的性质 氨作为化工产品集工业原料,广泛应用工业之中，氨无色气体，有特异的刺激臭味，易于液化，在20℃下891kPa即可发升液化，并放出大量的热；在温度变化时，液氨体积变化系数很大，液氨相对密度0.771，液氨的熔点为-77.7℃，沸点为-33.35℃，液氨临界温度 132.44℃，液氨蒸气相对密度达到0.597。 3.液氨储罐的腐蚀特征 通过对各类液氨储罐的开罐检查发现,储罐内表面焊缝区的腐蚀裂纹比较严重,且多数出现在环焊缝上,裂纹断口没有塑性变形,呈现出典型的脆性裂纹特征。裂纹多数为浅而长的表面裂纹,且有明显的分支,主干裂纹与焊缝方向垂直,尤其在手工电弧焊的引弧处和收弧处、T 型接头处及封头环缝与筒体纵焊缝交叉部位,裂纹更严重。磁粉检测发现,焊缝裂纹呈树枝状,主干裂纹多呈线性,分支较短,端部较尖锐,根部稍宽。 4.液氨储罐腐蚀分析 储罐里面的液氨是经过加压或降温而转化成的液化气,它的操作压力就是大气温度下的 饱和蒸气压。操作温度和操作压力随气候变化而波动。《压力容器安全技术监察规程》规定,无保温或保冷、盛装低压液化气体的常温储罐,设计温度均取50℃,最高工作压力取所装介 质在50℃时的饱和蒸气压力。而广东地区夏天的最高室温一般不会超过40℃,40℃下氨的饱和蒸气压为1.55MPa,通常操作压力为0.8~1.2MPa,故储罐一般不会因超载而发生强度破坏。
燃煤发电厂液氨罐区安全管理规定 第一章 第一条总则 为加强燃煤发电厂液氨罐区(以下简称氨区)安全管理，防范液氨事故发生，依据《中华人民共和国安全生产法》、《特种设备安全法》、《危险化学品安全管理条例》、《电力监管条例》等法律法规及有关标准规范，制定本规定。 安全管理。本规定所称氨区指接卸和储存液氨以及制备氨气的生产区域，按功能分为生产区(含储罐区、卸氨区、氨气制备区)和辅助区(含控制室和值班室)。 第三条发电企业是氨区安全责任主体，应严格遵守国家有关法律法规和标准规范，全面履行氨区安全管理责任。本规定所指发电企业包括投资建设和管理氨区的使用单位和特许经营单位。 第二章 第四条安全要求氨区应布置在厂区边缘且处于全年最小频率风向的上风侧，并设置必要数量的风向标。生产区应符合火灾危险性乙类和抗震重点设防类标准和要求。 第五条氨区设备配置和系统应满足国家和行业有关技术标准和规范的要求，储罐 第六条氨区应设置避雷保护装置，并采取防止静电感应的措施，储罐以及氨管
道系统应可靠接地。 第七条氨区电气设备应满足《爆炸和火灾危险环境电力装置设计规范》，符合防爆要求。 第八条氨区大门入口处应装设静电释放装置。静电释放装置地面以上部分高度宜为1.0m，底座应与氨区接地网干线可靠连接。 第九条氨区入口应设置明显的职业危害告知牌和安全标志标识。职业危害告知牌应注明氨物理和化学特性、危害防护、处置措施、报警电话等内容。 第十条氨区应设置两个及以上对角或对向布置的安全出口。安全出口门应向外开，以便危险情况下人员安全疏散。 第十一条氨区设置洗眼器等冲洗装置，水源宜采用生活水，防护半径不宜大于 1 5m。洗眼器应定期放水冲洗管路，保证水质，并做好防冻措施。 第十二条氨区宜设置消防水炮，消防水炮采用直流／喷雾两用，能够上下、左右调节，位置和数量以覆盖可能泄漏点确定。 第十三条氨区应设置能覆盖生产区的视频监视系统，视频监视系统应传输到本单位控制室(或值班室)。第十四条氨区应设置事故报警系统和氨气泄漏检测装置。氨气泄漏检测装置应覆盖生产区并具有远传、就地报警功能。 第十五条氨区应设置用于消防灭火和液氨泄漏稀释吸收的消防喷淋系统。消防
** 氨库装置 消防专篇编制： 校核： 审核：
1 设计原则、依据及规范 1.1 设计原则 认真贯彻“预防为主，防消结合”的方针，严格遵循国家和地方的有关防火规范及规定，搞好本项目的防火设计。充分利用装置所在地域现有的消防设施，尽量节约投资。 1.2 设计依据 1.2.1 设计合同。 1.2.2 **提供的设计基础资料。 1.3 国家和地方的相关法规和规定 1.3.1 《中华人民共和国消防法》（中华人民共和国主席令第4号） 1.3.2 建筑工程消防监督审核管理规定（公安部30号令） 1.3.3 《危险化学品安全管理条例》（中华人民共和国国务院令第344号） 1.3.4 《中华人民共和国安全生产法》（中华人民共和国主席令第70号） 1.3.5 《中华人民共和国劳动法》（中华人民共和国主席令第28号） 1.3.6 《特种设备安全监察条例》（中华人民共和国国务院令373号） 1.3.7 《国务院关于进一步加强安全生产工作的规定》（国发【2004】2号）1.3.8 《关于加强安全生产事故应急预案监督管理工作的通知》（国务院安全生 产委员会安委办字【2005】48号） 1.4 设计中执行的主要标准、规范 1）《建筑设计防火规范》（GB50016－2006） 2）《化工企业安全卫生设计规定》（HG20571－1995） 3）《石油化工企业设计防火规范》（GB50160－1992，1999年版） 4）《建筑抗震设计规范》（GB50011－2001） 5）《建筑物防雷设计规范》（GB50057－94，2000版） 6）《建筑防腐蚀工程施工及验收规范》（GB50212－2002） 7）《钢结构设计规范》（GB50017－2003） 8）《爆炸和火灾危险环境电力装置设计规范》（GB50058－1992） 9）《工业企业噪声控制设计规范》（GBJ87－1985） 10）《石油化工企业可燃气体和有毒气体检测报警设计规范》（SH3063-1999）
银川能源学院 过程设备腐蚀与防护腐蚀分析报告 院系石油化工学院 专业班级过控1301班 报告题目液氨储罐的腐蚀与防护 学生姓名尹仁杰 学生学号1310140150 指导老师王斌 上交时间2016.11.30 审阅人
目录 1.液氨储罐的危害 (1) 2.液氨的性质 (1) 3.液氨储罐的腐蚀特征 (1) 4.液氨储罐腐蚀分析 (1) 5.影响腐蚀的原因 (2) 5.1与空气接触 (2) 5.2 应力腐蚀 (2) 5.3 温度因素 (3) 6.腐蚀发生的部位 (3) 7.腐蚀防护方法 (3) 7.1应力腐蚀防护 (3) 7.2大气腐蚀防护 (4) 7.3其他方面防护 (4) 8.结论 (5)
液氨储罐的腐蚀与防护 摘要 氨是一种重要的化工产品和工业原料,广泛应用于炼油、化工、农业、制药、制冷等工业。为便于储存和运输,合成氨厂生产的产品氨通常是将氨气加压或降温处理成液氨,液氨储罐作为一种特殊的压力容器,在这些行业也广泛使。 关键词液氨储罐腐蚀防护 1.液氨储罐的危害 液氨储罐作为一种特殊的压力容器在合成氨厂中使用十分广泛。多年来的实践发现,液氨储罐很少发生强度破坏,大多数是由腐蚀裂纹引起的腐蚀破坏。液氨储罐容易发生应力腐蚀，将会导致储罐爆炸。 2.液氨的性质 氨作为化工产品集工业原料, 广泛应用工业之中，氨无色气体，有特异的刺激臭味，易于液化，在20℃下891 k Pa 即可发升液化，并放出大量的热；在温度变化时，液氨体积变化系数很大，液氨相对密度0.771，液氨的熔点为-77.7 ℃，沸点为-33.35 ℃，液氨临界温度132.44 ℃，液氨蒸气相对密度达到0.597。 3.液氨储罐的腐蚀特征 通过对各类液氨储罐的开罐检查发现,储罐内表面焊缝区的腐蚀裂纹比较严重,且多数出现在环焊缝上,裂纹断口没有塑性变形,呈现出典型的脆性裂纹特征。裂纹多数为浅而长的表面裂纹,且有明显的分支,主干裂纹与焊缝方向垂直,尤其在手工电弧焊的引弧处和收弧处、T型接头处及封头环缝与筒体纵焊缝交叉部位,裂纹更严重。磁粉检测发现,焊缝裂纹呈树枝状,主干裂纹多呈线性,分支较短,端部较尖锐,根部稍宽。 4.液氨储罐腐蚀分析 储罐里面的液氨是经过加压或降温而转化成的液化气,它的操作压力就是大气温度下的饱和蒸气压。操作温度和操作压力随气候变化而波动。《压力容器安全技术监察规程》规定,无保温或保冷、盛装低压液化气体的常温储罐,设计温度均取50℃,最高工作压力取所装介质在50℃时的饱和蒸气压力。而广东地区夏天的最高室温一般不会超过40℃, 40℃下氨的饱和蒸气压为1.55MPa,通常操作压力为0.8~1.2MPa,故储罐一般不会因超载而发生强度破坏。由于
液氨储罐的腐蚀与防护
银川能源学院 过程设备腐蚀与防护腐蚀分析报告
目录 1.液氨储罐的危害 0 2.液氨的性质 0 3.液氨储罐的腐蚀特征 0 4.液氨储罐腐蚀分析 0 5.影响腐蚀的原因 (1) 5.1与空气接触 (1) 5.2应力腐蚀 (1) 5.3温度因素 (2) 6.腐蚀发生的部位 (2) 7.腐蚀防护方法 (2) 7.1应力腐蚀防护 (2) 7.2大气腐蚀防护 (3) 7.3其他方面防护 (3) 8.结论 (4)
液氨储罐的腐蚀与防护 摘要 氨是一种重要的化工产品和工业原料, 广泛应用于炼油、化工、农业、制药、制冷等工业。为便于储存和运输, 合成氨厂生产的产品氨通常是将氨气加压或降温处理成液氨, 液氨储罐作为一种特殊的压力容器, 在这些行业也广泛使。 关键词液氨储罐腐蚀防护 1.液氨储罐的危害 液氨储罐作为一种特殊的压力容器在合成氨厂中使用十分广泛。多年来的实践发现,液氨储罐很少发生强度破坏,大多数是由腐蚀裂纹引起的腐蚀破坏。液氨储罐容易发生应力腐蚀，将会导致储罐爆炸。 2.液氨的性质 氨作为化工产品集工业原料, 广泛应用工业之中，氨无色气体，有特异的刺激臭味，易于液化，在20C下891 k Pa即可发升液化，并放出大量的热；在温度变化时，液氨体积变化系数很大，液氨相对密度0.771，液氨的熔点为-77.7 C，沸点为-33.35 C，液氨临界温度132.44 C,液氨蒸气相对密度达到0.597。 3.液氨储罐的腐蚀特征 通过对各类液氨储罐的开罐检查发现,储罐内表面焊缝区的腐蚀裂纹比较严重,且多数出现在环焊缝上,裂纹断口没有塑性变形,呈现出典型的脆性裂纹特征。裂纹多数为浅而长的表面裂纹,且有明显的分支,主干裂纹与焊缝方向垂直,尤其在手工电弧焊的引弧处和收弧处、T 型接头处及封头环缝与筒体纵焊缝交叉部位,裂纹更严重。磁粉检测发现,焊缝裂纹呈树枝状,主干裂纹多呈线性,分支较短,端部较尖锐,根部稍宽。 4.液氨储罐腐蚀分析 储罐里面的液氨是经过加压或降温而转化成的液化气,它的操作压力就是大气温度下的饱和蒸气压。操作温度和操作压力随气候变化而波动。《压力容器安全技术监察规程》规定, 无保温或保冷、盛装低压液化气体的常温储罐，设计温度均取50E ,最高工作压力取所装介质在50r时的饱和蒸气压力。而广东地区夏天的最高室温一般不会超过40C , 40r下氨的饱和蒸气压为 1.55MPa,通常操作压力为0.8~1.2MPa,故储罐一般不会因超载而发生强度破坏。由于液化气的膨
一、化工大气的腐蚀与防护 二、炼油厂冷却器的腐蚀与对策 三、储罐的腐蚀与防护 四、轻烃储罐的腐蚀与防护 五、钛纳米聚合物涂料在酸性水罐的应用 六、管道的腐蚀与防护方法 七、催化重整装置引风机壳体内壁腐蚀与防护 八、阴极保护在储罐罐底板下面的应用 九、石油化工循环水塔钢结构的腐蚀与防护方法
第一章. 化工大气的腐蚀与防护 第一节. 化工大气对金属设备的腐蚀情况 金属在大气自然环境条件下的腐蚀称为大气腐蚀。暴露在大气中的金属表面数量很大，所引起的金属损失也很大的。如石油化工厂约有70%的金属构件是在大气条件下工作的。大气腐蚀使许多金属结构遭到严重破坏。常见的钢制平台及电器、仪表等材料均遭到严重的腐蚀。由此可见，石油、石油化工生产中大气腐蚀既普遍又严重。 大气中含有水蒸汽，当水蒸汽含量较大或温度降低时，就会在金属表面冷凝而形成一层水膜，特别是在金属表面的低凹处或有固体颗粒积存处更容易形成水膜。这种水膜由于溶解了空气中的气体及其它杂质，故可起到电解液的作用，使金属容易发生化学腐蚀。 因工业大气成分比较复杂，环境温度、湿度有差异，设备及金属结构腐蚀不一样的。如生产装置中的湿式空气冷却器周围空气湿度大，在有害杂质的复合作用，使设备表面腐蚀很厉害。涂刷在设备、金属框架等表面的涂料，如：酚醛漆、醇酸漆等由于风吹日晒，使用一年左右，涂层表面发生粉化、龟裂、脱落，失去作用。 第二节.金属（钢与铁）在化工大气中的腐蚀 由于铁有自然形成铁的氧化物的倾向，它在很多环境中是高度活性的，正因为如此它也具有一定的耐蚀性。有时候会与空气中氧化反应，在表面形成保护性的氧化物薄膜，这层膜在99%相对湿度的空气中能够防止锈蚀。但是要存在0.01%SO2就会破坏膜的效应，使腐蚀得以继续进行。一般在化工大气层情况下，黑色金属的腐蚀率随时间增加而增加。这是因为污染的腐蚀剂的累聚而使腐蚀环境变为更加严重的缘故。 第三节.腐蚀原因分析 1. 涂层表面的损坏 工业大气中的SO2、SO3和CO2溶于雨水或潮湿的空气中生成硫酸和碳酸，附着在设备、金属框架表面。由于酸液的作用，使涂层腐蚀遭到破坏。 低分子量聚合物气孔率较大，水分子比较容易通过涂层表面到达涂层与基体之间的界面，使涂层的结合强度下降，进而使涂层剥离或鼓包。 2. 涂层下金属的腐蚀 涂层下的金属腐蚀是由电化学作用引起的。在阴极氧有去极化的作用，反应如下： O2 + H2 + 2e = 2OH– 因此，涂层下泡内溶液呈碱性，也叫碱性泡，这时阴极部位的PH值可高达13以上。界面一旦形成高碱性状态，就进一步发生基体氧化膜的碱性溶解和涂层的碱性分解。在阳极发生如下反应： F e = F e2+ + 2e F e2+与氧、水及OH–反应生成F e（OH）2、F e（OH）3、F e2O3·XH2O等腐蚀产物，其体积要增大好几倍，漆膜鼓起，最后破裂而成“透镜”。这时泡内溶液呈酸性，故称酸性泡，泡内
文件编号：TP-AR-L2869 In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives. （示范文本） 编订：_______________ 审核：_______________ 单位：_______________ 液氨储罐的安全知识(正 式版)
液氨储罐的安全知识(正式版) 使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。材料内容可根据实际情况作相应修改，请在使用时认真阅读。 (1)材料选择。实践证明,材料强度越高,发生应 力腐蚀的可能性越大。但不发生应力腐蚀的最低强度 限与杂质含量及特性、应力大小、操作速度等因素有 关。为了防止应力腐蚀,在综合考虑操作压力、残余 应力以及安全性和经济性的情况下,应尽可能选用强 度较低的钢材。 (2)采用合理的结构和焊接工艺。结构上应避免 焊缝过多、过于集中、焊缝不对称、焊缝交叉和焊接 顺序不合理等造成的应力集中。制造时应避免强力组 焊,防止咬边、错边等缺陷,保证与介质接触的表面尽 量光滑。制造完成后,应进行退火热处理以去除焊后
残余热应力。正确的焊后热处理可以大大降低制造过程中的残余应力,并可以降低焊接热影响区的峰值硬度。 (3)对投入使用前的新储罐,应彻底清除里面的空气;在充装、排料及检修等过程中,采取一定的措施避免带进任何空气。对大型储罐应连续冷凝氨蒸气,而不凝气体大部分是空气,应将其排出。对较小的设备用抽气或蒸腾除去储罐里面的空气。总之,消除储罐里面的空气污染,可以有效地防止应力腐蚀。 (4)新投用的储罐,应按规定进行内外部检验并进行周期性的定期检验。对液、气相界面、引收弧处及T型接头等易腐蚀部位应重点检验;对液面以下所有焊缝应进行100%磁粉或超声波探伤,若条件允许,应对所有焊缝进行100%磁粉探伤。对检验出的裂纹应进行评估。因应力腐蚀界限断裂韧度JISCC大约只有
编号：AQ-JS-03414 ( 安全技术) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 轻烃储罐的腐蚀与防护知识Corrosion and protection knowledge of light hydrocarbon storage tank
轻烃储罐的腐蚀与防护知识 使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。 1.概况 原油稳定装置原料是常减压和重整装置的初馏塔顶C1 -C5 末凝气。经过处理后主要产品为轻烃，副产品是高压瓦斯。其中V300和V400罐是储存处理后的液态烃。其液态烃送到乙烯做原料，分离出的末凝气靠自身的压力送入高压瓦斯管网。 来源于常减压和重整装置的初馏塔顶末凝气含有HCI、H2 S和水。造成轻烃罐内壁金属表面腐，出现直径有5mm左右大小不一的点蚀坑，原有的金属表面已经腐蚀没有。腐蚀率达到0.5-1毫米／年。3年前采用300微米热喷铝防腐涂层已经腐蚀没有，表面产生大量的灰白色铝的锈蚀物。 2.腐蚀原因分析 这两座罐使用于1986年7月,其主要条件见表一。
其主要条件为 表一 罐号 体积（m3 ） 设备规格（mm）内表面积(m2 ) 材质 温度℃ 压力Mpa V300 40 Φ2440×7315×35 67.4 16MnR
60±2 1.40±0.2 V400 100 Φ3000×15010×25 157.5 16MnR 60±2 1.30±0.2 储存的介质中的HCI来源于原油中含有的氯盐和水。氯盐中的主要成分是NaCl,MgCl2 ,CaCl2 ,其中NaCl约占75％，MgCl2 约占15％，CaCl2 约占10％。 在原油加工时，当加热到120℃以上时，MgCl2
