汽轮机转子不平衡诊断及治理
发表时间：2018-07-03T10:22:54.897Z 来源：《电力设备》2018年第7期作者：齐莹莹
[导读] 摘要：工业生产是经济的重要组成部分，在生产过程中，汽轮机的装机容量在需求下不断提升。
（哈尔滨汽轮机厂有限责任公司黑龙江省哈尔滨 150046）
摘要：工业生产是经济的重要组成部分，在生产过程中，汽轮机的装机容量在需求下不断提升。由此，也使得汽轮机的结构愈加的复杂，零件也更加精密，因此出现故障的几率和引发故障的原因也不断增加，故障的诊断变得越来越有难度。而汽轮机转子出现不平衡就会极大地影响发电效率，造成发电量不足，所以说对汽轮机转子不平衡的问题的研究以及如何治理显得尤为重要。本文将会简单介绍汽轮机转子不平衡的现象，讲解如何诊断汽轮机转子不平衡状况，对汽轮机转子不平衡治理加以深入地研究分析，希望利用这些分析使得汽轮机转子的工作运营能够稳定，更好地完成工作，促进工业生产的更好发展。
关键词：汽轮机；转子；不平衡；诊断；治理
0引言
汽轮机的重要组成部分之一就是汽轮机转子。在现实问题中，汽轮机转子使得汽轮机发生故障导致运行出状况的主要原因有两个方面：一方面是转子重量偏离重心，另一方面就是转子破损。有资料分析显示，在旋转机械中有超过一半的故障是由转子不平衡引起的，汽轮机也包括在其中。因此，加大对汽轮机转子不平衡的诊断以及原理研究具有十分重要的现实意义，合理的治理方法地提出也刻不容缓。
1 汽轮机转子不平衡的种类
1.1 可汽轮机转子不平衡的种类
1.1.1原始不平衡
指的是在制造过程中就已经发生差错，例如装备达不到标准，用于制造的材料不均匀等，这些都会使汽轮机转子在出厂时因振幅过大而致使平衡精度不符合标准。
1.1.2渐发性不平衡
由于时间较长，汽轮机转子会出现不均匀的污垢沉积现象，灰尘等物质磨损叶片或叶轮，磨蚀转子，都会造成不平衡的幅度越来越大。
1.1.3突发性不平衡
转子零部件由于某种缘故脱落或者叶轮出现卡塞，机组真值突变。
1.2 汽轮机转子不平衡原理
在旋转过程中，汽轮机转子将会产生离心力，离心力的大小可以根据公式F=mew2来进行确定，其中e指的是转子的偏心距。离心力属于交变力，它最终导致了转子产生不平衡的状况。
1.3 汽轮机转子不平衡特征
在不一样的方向方面，汽轮机转子的刚度也不尽相同，严格来说的话，实际转轴的轨迹并不是一个十分标准的圆，而是接近椭圆的形状。不平衡的特征表现主要有以下五个方面：
第一点，转子不平衡振动波形可类似看作是正弦波形。
第二点，如果转子的实际转速低于临近转速，振幅就会以正相关的形式展现，如果转子的转速比临界转速高，那么振幅就会变成一个固定的值，而如果转子转速与临近值十分接近，就会产生共振现象，振幅会在这个时候出现峰值。
第三点，对汽轮机转子的频谱图进行分析，可以发现谐波能量主要集中自基频方面，这就使得实际的频谱图的表现形状展现为“枞树形”。
第四点，转轴的运行轨迹不是一个圆形，准确来说是一个类似椭圆的形状。
第五点，实际上，转子的转速应归为确定值，所以在相位方面不会有较大的波动。
下图展示的汽轮机转子的三维图。
汽轮机转子的三维图
2 汽轮机转子不平衡诊断方法
上面提到，转子不平衡的形式主要有三种，包括原始不平衡、渐变不平衡和突发性不平衡。在这三种不平衡之间不仅存在着许多直接、确定的联系，而且也有着较大的不同。在进行故障诊断的时候，主要从以下两个方面来进行判断 2.1 汽轮机转子振幅变化趋势
在原始不平衡方面，汽轮机转子会显现出清晰的表现特征，而在转子的渐变不平衡方面，当汽轮机还在运行的最初阶段时，不平衡的现象并不会显著地表现出来，只有在伴随着运行时间的推移之后，这样的不平衡现象才会愈加地凸显展示出来。再说转子的突发性不平衡方面，汽轮机转子会出现振动值突变的表现，而在这以后就会展现出比较严重的不平衡的现象。
晃动度的测量方法： 转子的晃动度的测量是在汽机轴承内进行。首先把测点打磨光滑，将千分表架固定在轴承或汽缸水平结合面上。为了测量最大晃动度的位置，需将圆周分为八等份，用笔按照逆时针方向编号。表的测量杆对准位置1并与表面垂直，适当压缩一部分使大针指“50”。按旋转方向盘动转子，顺次对准各点进行测量，并记录各测点的数值。最大晃动值是直径两端相对数值的最大差值，最大晃动度的1/2即为最大弯曲值。 晃动度与以下因素有关： 1、汽缸上下壁温差； 2、轴封供汽温度； 3、一侧轴封被严重磨损； 4、轴颈在运行中振动大及轴承钨金脱落； 5、轴端部件有摩擦和振动； 6、轴段或叶轮轮毂有单侧严重摩擦； 7、汽轮机振动大及大修过程中等。 汽轮机大轴偏心度的定义及影响因素： 汽轮机在启动或停机过程中，偏心测量已成为必不可少的测量项目。它能测量到由于受热或重力所引起的轴弯曲的幅度。偏心是在低转速的情况下，对轴弯曲的测量，这种弯曲可由下列情况引起：原有的机械弯曲，临时温升导致的弯曲，在静态下必然有些向下弯曲，有时也叫重力弯曲。转子的偏心位置，也叫做轴的径向位置，它经常用来指示轴承的磨损以及予加的负荷大小，例如由不对中导致的那种情况。它同时也用来决定轴的方位角，方位角可以说明转子是否稳定。 偏心检测系统DYW-P型偏心监控仪是精密测控仪表。具有报警与停机控制信号输出，设有电流输出通用接口，可与计算机等设备连接。该监控仪采用160×80（mm）通用机箱，LED数字显示,PVC彩色面膜和轻触摸键,外形美观，款式新颖，结构合理，安装简单，性能稳定，质量可靠，测量准确。 现场常发生的汽轮机偏心大有以下几种原因： 1、测量装置本身有问题，造成测量值摆动大，无法读取。建议汽机检修检查处理，将机械测量与热工测量进行校对； 2、汽轮对轮安装时原始张口不合格，超过80um，导致盘车时偏心大与原始值20um 以上。这种现象一般不易调校，要对对轮进行调整； 3、运行中偏心变大，可能存在动静碰磨、油膜振荡、汽温突降或水击、汽流激振、电磁干扰、轴承油膜刚度不足、汽轮机转子部件脱落或松动等因素。 4、汽轮机转子出现热弯曲或出现裂纹； 5、机组启动过程中汽缸温差，特别是上、下缸温差和法兰内、外壁温差超标会
大型汽轮机发电机转子高速动平衡＼超速试验室 【摘要】汽轮发电机是当今发电企业采用最多的设备之一，其振动、安全运行主要取决于机组的设计、制造、安装以及运行维护等方面。转子不平衡作为引发大型汽轮机发电机工作效率的主要原因，因此实现高速动平衡、超速实验室试验已成为保持转子平衡精度的主要环节。本文就我国大型汽轮机发电机转子高速动平衡、超速实验室做了简单的分析，旨在为同行工作提供参考。 【关键词】汽轮发电机；发电企业；高速动平衡；超速实验室；转子 目前，国内外发电设备生产厂家都非常重视转子高速动平衡和超速试验，并将其列为常规工艺检查的重要内容，是降低机组振动水平、保证机组运行安全、改善机组运行性能以及优化机组条件的主要手段。作为汽轮机质量的主要保证体系，在进行高速平衡、超速试验的时候还需要确保承上启下、瞻前顾后的要求，为后续工作的开展提供技术和理论指导。 1.动平衡技术性能测试 随着我国国民经济的飞速发展，对电力结构的调整和环保要求的提高，大力发展大容量、高参数超临界/超临界火电机组是我国电力行业发展的重要方向。为提高效率，汽轮机低压转子的长径比越来越大，转子朝着越来越“柔”的方向发展，柔性转子振动过大将直接影响到机组的安全稳定运行，因此这类大型汽轮机低压转子在出厂时都必须经过严格的高速动平衡。柔性转子平衡不同于刚性转子平衡，它不仅要平衡某一转速下转子传给轴承的不平衡力(轴承动反力)，而且还要平衡该转速下转子的挠曲变形，才能保证转子在一定转速范围内平稳的运转。柔性转子平衡方法主要有模态平衡法和影响系数法。 （1）在动平衡技术性能测试之中，测试标准完全按照国际标准开展，是以ISO2953-1984平衡机描述及评价标准为主的，该标准明确规定校验转子为刚性转子，测得平衡机最小可达剩余不平衡值为0.5um，不平衡量在每一次减少干扰之后干扰率不得超过原来的80%。 （2）按国际标准ISO5343-1963评价，在柔性转子的平衡度测量中，其中明确的规定校验的转子为柔性转子的时候，高速平衡实验结果基本上能够满足预计运行标准，达到业界满意程度要求。 2.驱动用汽轮机的调速精确度测试 一般来说，驱动用汽轮机的调速范围主要为0~3000~36000r/min，在这个环节测试的时候通常都是在汽轮机驱动系统运行一分钟之后进行调速。近年来，随着国民经济的飞速发展和电力结构调整需求的提高，大力发展大容量、高参数、超临界的发电机组已成为我国电力行业发展的主要方向。在这种时代背景下，为了有效提高汽轮机发展进度，汽轮机的调速精确度控制要求更为严格，其驱动用

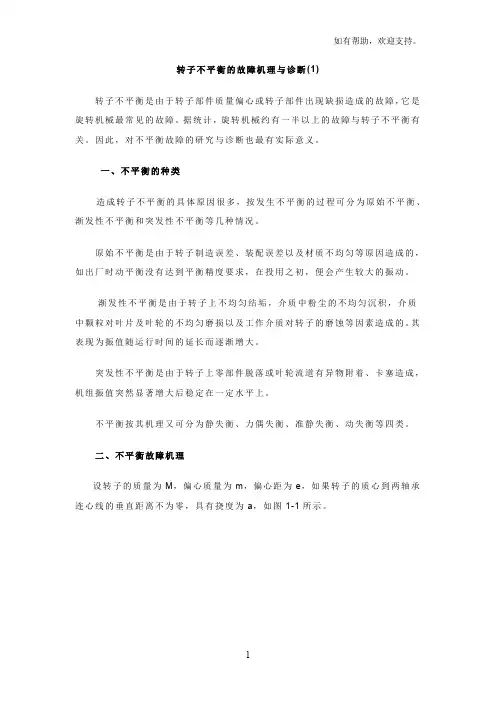

转子不平衡的故障机理与诊断(1) 转子不平衡是由于转子部件质量偏心或转子部件出现缺损造成的故障，它是旋转机械最常见的故障。据统计，旋转机械约有一半以上的故障与转子不平衡有关。因此，对不平衡故障的研究与诊断也最有实际意义。 一、不平衡的种类 造成转子不平衡的具体原因很多，按发生不平衡的过程可分为原始不平衡、渐发性不平衡和突发性不平衡等几种情况。 原始不平衡是由于转子制造误差、装配误差以及材质不均匀等原因造成的，如出厂时动平衡没有达到平衡精度要求，在投用之初，便会产生较大的振动。 渐发性不平衡是由于转子上不均匀结垢，介质中粉尘的不均匀沉积，介质中颗粒对叶片及叶轮的不均匀磨损以及工作介质对转子的磨蚀等因素造成的。其表现为振值随运行时间的延长而逐渐增大。 突发性不平衡是由于转子上零部件脱落或叶轮流道有异物附着、卡塞造成，机组振值突然显著增大后稳定在一定水平上。 不平衡按其机理又可分为静失衡、力偶失衡、准静失衡、动失衡等四类。 二、不平衡故障机理 设转子的质量为M，偏心质量为m，偏心距为e，如果转子的质心到两轴承连心线的垂直距离不为零，具有挠度为a，如图1-1所示。
