浅谈煤层气的开发与利用
摘要煤层气是一种宝贵而清洁的能源，有很大的利用价值，加大对煤层气的开发利用，形成煤层气产业将对国民经济发展起到巨大的推动作用。其带来效益对缓解国民经济发展中能源的供求矛盾，改善我国的能源结构，减少煤矿瓦斯灾害，改善大气环境以及促进我国社会与经济的协调可持续发展等方面都具有重大的现实意义和战略意义。尤其是在当前国际国内经济高速发展、能源日渐短缺、环境压力和煤矿安全生产的严峻形势下，煤层气有效、合理的开采工作显得更加急迫与重要。
本文在研究我国煤层气资源分布，排采技术，煤层气的综合利用技术，煤层气产业存在的主要问题等，在翻阅相关书籍资料，查阅网站上一些关于煤层气开发利用的最新动态后,形成自我对于煤层气开发利用的认识和理解并完成本文。
关键字煤层气产业煤层气开发利用
序言
中国明确提出加大煤层气的开采利用力度，把煤层气作为第二煤炭资源进行开发，发展煤层气产业。煤层气作为宝贵而清洁的能源，其所带来的产业将对国民经济发展起到巨大的推动作用，可谓是利国利民。据国家开发和改革委员会制定的“煤层气开发利用‘十二五’规划”，今后将逐步建立煤层气和煤矿开发利用的产业体系。故加大对煤层气开发利用的研究具有很大的现实和经济意义。
一、煤层气的开发
1、煤层气的介绍
煤层气俗称“瓦斯”，其主要成分是CH4（甲烷）,与煤炭伴生、以吸附状态储存于煤层内的非常规天然气，热值是通用煤的2-5倍，主要成分为甲烷。1立方米纯煤层气的热值相当于1.13kg汽油、1.21kg标准煤，其热值与天然气相当，可以与天然气混输混用，而且燃烧后很洁净，几乎不产生任何废气，是上好的工业、化工、发电和居民生活燃料。煤层气空气浓度达到5%-16%时，遇明火就会爆炸，这是煤矿瓦斯爆炸事故的根源。煤层气直接排放到大气中，其温室效应约为二氧化碳的21倍，对生态环境破坏性极强。在采煤之前如果先开采煤层气，煤矿瓦斯爆炸率将降低70%到85%。煤层气的开发利用具有一举多得的功效：提高瓦斯事故防范水平，具有安全效应；有效减排温室气体，产生良好的环保效应；作为一种高效、洁净能源，商业化能产生巨大的经济效益。
煤层气或瓦斯的热值跟甲烷(CH4)含量有关，地面抽采的煤层气甲烷(CH4)含量一般大于96.5%，当甲烷含量97.8%时，在0℃, 101.325kPa下，高热值：QH=38.9311MJ/Nm3(约9299 kcal/ Nm3)，低热值：QL=34.5964MJ/Nm3(约8263 kcal/ Nm3)。井下抽采的煤层气（瓦斯）目前一般将甲烷(CH4)含量调整到40.8%后利用，此时瓦斯的热值为：（在0℃, 101.325kPa 下），低热值：14.63MJ/m3(约3494 kcal/ Nm3) ，高热值：16.24 MJ/m3(约3878 kcal/ Nm3) 。煤层气可以用作民用燃料、工业燃料、发电燃料、汽车燃料和重要的化工原料，用途非常广泛。每标方煤层气大约相当于9.5度电、3 m水煤气、1L柴油、接近0.8kg液化石油气、1.1-1.3L 汽油，另外,煤层气燃烧后几乎没有污染物，因此它是相当便宜的清洁型能源。煤层气比空气轻，其密度是空气的0.55倍，稍有泄漏会向上扩散，只要保持室内空气流通，即可避免爆炸和火灾。而煤气、液化石油气密度是空气的1.5—2.0倍，泄漏后会向下沉积，所以危险性要比煤层气要大的多。煤层气爆炸范围为5—15%，水煤气爆炸范围6.2—74.4%，因此，煤层气相对于水煤气不易爆炸，煤层气不含CO，在使用过程中不会象水煤气那样发生中毒现象。
2、我国煤层气赋存及分布现状
煤层气是煤层本身自生自储式的非常规天然气，世界上有74个国家蕴藏着煤层气资源，中国煤层气资源量达36.8万亿立方米，居世界第三位。目前，中国煤层气可采资源量约10万亿立方米，累计探明煤层气地质储量1023亿立方米，可采储量约470亿立方米。
中国煤层气资源的分布主要受煤炭资源分布的制约，两者的状况基本一致。据张新民等的评价结果，据煤层气资源评价，我国埋深2000m以浅煤层气地质资源量约36万亿立方米，主要分布在华北和西北地区。其中，华北地区、西北地区、南方地区和东北地区赋存的煤层气地质资源量分别占全国煤层气地质资源总量的56.3%、28.1%、14.3%、1.3%。西北地区煤层气资源量丰富，约占全国总资源量的60%，中国煤层气资源量分布相对集中的有13个含煤盆地（地区），其中主要包括鄂尔多斯盆地（约11.3万亿立方米），晋中南含煤区（约4.84万亿立方米），吐哈盆地（约4.64万亿立方米），准噶尔盆地（约3万亿立方米），南华北盆地（约1.68万亿立方米），渤海湾盆地（约1.37万亿立方米），伊犁盆地（约0.92万亿立方米），萍乐凹陷（约435亿立方米）和湘中南地区（约181亿立方米）。上述13个含煤盆地（地区）的煤层气资源约占全国总资源量的94%。
3、开发利用现状
煤层气是近二十年在世界上崛起的新型能源，具有采收率较高、发热量高等优点，但是目前勘探开发成本较高，开发利用技术还有待于进一步提高。开发煤层气这一新型能源对缓解国民经济发展中能源的供求矛盾，改善我国的能源结构，减少煤矿瓦斯灾害，改善大气环境，以及促进我国社会与经济的协调可持续发展等方面都具有重大的现实意义和战略意义。
在国际上，开发煤层气的国家在规模、技术、水平和投资各方面都应首推美国。早在1953年，
美国就在圣胡安盆地钻探完成了第一口煤层气开发实验井。美国煤层气的开发应用对全世界产生了重大影响。到目前为止，世界上已有包括加拿大、英国、德国、澳大利亚、俄罗斯、中国以及印度等在内的29个国家开展了煤层气研究、勘探和开发活动。中国煤层气地面开发始于上个世纪70年代末，上个世纪90年代，煤层气开发试验出现热潮，在不同地区开展了煤层气开发试验。经过十余年发展，取得了重大突破。在“六五”和“七五”期间，煤层气勘探开发研究均被列入国家重点科技攻关课题，并取得了丰硕的成果，使煤层气勘探开发具有了大量的科技储备。在“八五”期间，煤层气勘探开发被列入原地矿部勘查项目和国家重点科技攻关课题，原地矿部还承担了联合国援助的深层煤层气勘探开发项目。中国天然气产业的快速发展仅是一个新阶段的开始。从整个天然气上下游一体化的系统工程来看，中国天然气产业依然年轻。与其他成熟天然气市场相比，中国发展成为成熟天然气市场的用时将更短。2006年，中国将煤层气开发列入了“十一五”能源发展规划，并制定了具体的实施措施，煤层气产业化发展迎来了利好的发展契机。2007年以来，政府又相继出台了打破专营权、税收优惠、财政补贴等多项扶持政策，鼓励煤层气的开发利用，我国煤层气产业发展迅速，产业化雏形渐显。我国地质条件复杂，煤储层具有“三低一高”的特点，即：低压、低渗、低饱和、高含气量的特征，需要进一步完善基础理论，指导煤层气勘探开发工作。我国对于本层、邻近层和采空区的井下煤层气开采都已经有比较成熟的技术，还有些关键技术需进一步完善。从90年代初开始引进国外煤层气开发技术，目前基本掌握了适合我国煤储层特征的煤层气勘探开发技术，为煤层气的商业化开发创造了条件。
下图为全国历年来煤层气井钻井数：
50
100
150
200
250
300
199019911992199319941995199619971998199920002001200220032004
2005
4、煤层气开发方式与设备
煤层气的开采一般有两种方式：一是地面钻井开采；二是井下瓦斯抽放系统抽出。地面钻井开采的煤层气和抽放瓦斯都是可以利用的，通过地面开采和抽放后可以大大减少风排瓦斯的数量，降
低了煤矿对通风的要求，改善了矿工的安全生产条件。地面钻井开采方式，国外已经使用，中国有些煤层透气性较差，地面开采有一定困难，但若积极开发每年至少可采出50亿立方米；由于过去除了供暖外没有找到合理的利用手段，未能充分利用，所以，抽放瓦斯绝大部分仍然排入大气，花去了费用，浪费了资源，污染了环境。
煤层气开采主要设备可分为有杆类设备和无杆类设备两类。前者又可分为抽油杆往复运动类（如国内外大量使用的油梁式和无油梁式抽油机）和旋转运动类（如电动浅油螺杆泵），后者主要为电动浅油离心泵。目前，多采用有杆类设备，即油梁式抽油机和柱塞泵组合、或地面驱动头和地下螺杆泵组合，也有采用电浅泵的。前者多用于煤层气井产水量较低、煤层较浅、水中杂质含量少的情况，螺杆泵主要用于煤层浅但水中煤粉等固体杂质含量较高的情况，煤层气井产水量大时可选用电浅泵。
5、煤层气的排采技术
二、煤层气的利用技术
1、煤层气作为化工原料
现阶段煤层气用作化工原料主要是生产合成氨、甲醇、乙炔、氯甲烷、氢氰酸、二硫化碳等下游加工产品，而主导产业是合成氨和甲醇。以煤层气为原料生产合成氨和尿素是经济的原料路线。我国是农业大国，化肥需求量大，为改善环境和提高效益，在煤层气产区附近建设合成氨—尿素装置是相对合理的。尿素造粒采用精种造粒法生产大颗粒尿素，以提高尿素肥效。
2、煤层气发电
1985～2000年，天然气在全球发电领域的消费增长速度平均为2%,增长部分主要集中在发达国家。发展中国家电价承受能力较低和环保标准执行不严，天然气发电还未得到普遍采用。但是，随着天然气-蒸汽联合循环发电装置单机容量的不扩大，热率不断提高，以及优越的环保效益，天然气发电在发展中国家将有广阔发展前景。即使资源缺乏地区也在积极研究进口液化天然气（LNG）发电，如我国东南沿海的上海、福建、广东等，进口LNG主要用于发电。煤层气作为天然气的替代产品，在发电领域的应用极为普遍，尤其是低浓度煤层气发电。
煤层气发电与其他火电相比，具有明显的特点：对环境的污染小——天然气由于经过了净化处理，含硫量极低，每亿千瓦时电排放的ＳＯ２为２t，仅是普通燃煤电厂的千分之一。另外耗水量少，只有煤发电厂的1/3，因而废水排放量减少到最低程度。至于灰渣，排放量为零，远远优于煤电；热效率高；占地小，定员少；投资省；调峰性能好；发电成本低。
由此可见，煤层气发电比燃煤发电有更好的社会效益和经济效益，更适合作为城市调峰电厂燃料。晋城煤业集团利用井下抽采的煤层气发电，建设一座装机容量为12MW的煤层气发电厂，年利用煤层气1.8亿M3。
3、煤层气用作工业燃料
煤层气与燃料煤相比，除NO X、CO X含量低和几乎含硫等特性外，还具有燃烧及使用效率高等优点。用煤层气直接替代煤和石油，C、N、S的氧化物及有害粉尘的排放均会降低。各种工业燃料排放量。煤层气替代煤和石油可使燃烧废物排放量大幅降低，其中硫氧化物和粉尘下降最为显著。当煤层气应用范围达到一定程度时，以煤的烟尘、煤与石油燃烧后排放的SO2为主体的空气污染将得到有效抑制，空气质量将得到明显改善。
煤层气做工业燃料主要用于锅炉燃料、金属冶炼、瓷砖类建材炼制等。煤层气代替煤制气、油类等用于冶金和瓷砖时可提高产品质量，更大的优点是改善了环境、降低了污染。随着环保执法力度的不断加强，今后市区小型燃煤锅炉将逐步被淘汰，取而代之产将是天然气或煤层气的燃气锅炉，启动快，供热迅速，清洁无污染，是中小型工业锅炉未来的发展方向。
2000-2007我国煤层气利用率统计
三、煤层气开发利用过程中面临问题及对策
1、我国煤层气产业还是存在很多问题：
难题一：管道建设滞后
中国煤层气产业发展迟缓，难以实现“十一五”既定目标，专家表示，造成这种情况的原因有很多，首当其冲的是管道运输问题。业内人士表示，煤层气长输管网建设滞后，管道短、管径细、分布碎，开发与输送衔接不畅，制约了煤层气资源的大规模开发利用，造成开采量上不去，开采多了又卖不掉。
数据显示，目前国内煤层气管道总长度每年增加不到5000米，且多是局部联网，难以形成规模。据了解，目前国内煤层气企业除中石油外，全都没有自己的长距离输气管道，供给中石油管道的煤层气受到价格和数量限制，只能就近销售或小规模液化。长输管道公司对煤层气市场的垄断、独立建设管道的资金压力成为横亘在开发煤层气企业面前的一座大山。
难题二：价格打压企业积极性
国务院有关文件规定，国内煤层气价格由供需双方协商确定，不实行国家定价。对煤层气勘探开发作业的设备等免征进口关税和进口环节增值税，中央财政按0.2元/立方米煤层气折纯标准进行开发补贴。但实践中，煤层气的生产商不但“占不了什么便宜”甚至有“赔本”的危险。煤层气价格目前执行的是与天然气价格挂钩，但一些地方政府干预煤层气价格，造成煤层气价格比天然气价格还低。低气价虽然对居民有利，但是企业的利益难以保证。而煤层气的开采成本很高，一口井少则一两百万元多则上千万元，有时打了一口井，找不到气，又是一大笔损失。
难题三：监管体制待完善
煤层气是附着在煤颗粒表面上的吸附气。如何处理“煤”和“气”的关系成为煤层气大规模开发必须解决的问题。资料显示，全国6.5万平方公里煤层气矿业权有1.2万平方公里与煤炭矿业
权重叠，涉及260个煤炭探矿权和1100个煤炭采矿权。煤炭和油气分别属于不同行业开采，煤层气和煤炭的矿权重叠矛盾突出，导致煤层气开发陷入进退两难的境地。
除矿区重叠之争外，煤层气的管理和监管问题也是业界关心的焦点。现在煤层气开采没有专门的法律进行规范，多是法律效力较小的部门规章。有资质没资质的企业都上，造成资源浪费和无序开发，从业人员的安全也得不到保障。建立符合煤层气产业特点的市场准入、项目核准、政府监管等机制，加强煤层气行业管理，规范煤层气企业开发利用行为和政府监管行为，已成为业界的共识。
2、相关建议对策
（1）加强宏观调控，完善煤炭和煤层气资源政策法规体系
由于煤层气不同于石油等资源，在短时间内难以获得可观的经济效益，煤层气产业化开发必须已靠政府在政策，科研，资金上给予支持。而煤炭与煤层气是两个独立的矿种，赋存于同一个空间，但开采方式截然不同。煤炭作为我国一次性能源主体地位，今后相当一段时间不会改变。开发利用煤层气要与煤炭开发利用相互协调，要通过立法手段，充分发挥政府在调度社会资源、组织协调，及时解决矿权重叠矛盾方面的主导作用，保障煤层气资源与煤炭资源勘察、开采的时空配置合理有序，实现两个行业之间良好运作，互利共赢，形成煤层气与煤炭总和开采模式，加快我国煤层气产业步伐，保障煤矿开发安全。
（2）借鉴国外技术，结合自身特点，自主创新，寻找适合自己的开发道路
我国煤层气开发利用相对于世界滞后，也就是说我们必须借鉴国外的一些可靠经验，加强对外合，引进先进技术来发展自己。但同时，我国煤层气分布状况又有着独特的地方，比如在地质构造，产状，埋藏条件等诸多方面不同于其他地方，应该采用什么手段，哪些方法可以直接引进，哪些又必须特殊对待的值得我国煤层气开发利用的产业企业认真考虑，开拓。因此，我们既要集思广益，又要独立创新，要结合本国煤层气赋存特点，设计出一条适合自己发展的道路。
四、结论
建国以来，我国在瓦斯赋存、瓦斯涌出规律方面，通风、抽放治理瓦斯方面，煤与瓦斯突出发生机理、防治技术方面，以及瓦斯利用等方面均建立了相应的学科、研究体系，并在上述瓦斯研究方面取得了丰硕的成果，为煤矿安全提供了强有力的技术保障。但是，煤层气利用还没有进入实质性商业开发，没有取得真正的突破性进展。据了解，我国煤层气开发起步晚，基础理论和技术上都无法与常规天然气相比。尤其是我国煤层气储层与美国相比普遍存在低压、低渗、低饱和的“三低”现象，从理论和技术方面都存在若干关键性难题。目前我国技术人员虽然已基本掌握关于煤层气开发的常规技术。然而，由于我国地质条件复杂，即使是美国煤层气开发商在我国从事煤层气风险勘探也少有突破。因此，我国的煤层气研究在关键技术的攻、已有成果的推广应用及成果转化方面还有诸多工作要做。
学习了煤层气勘探开发这门课，我感触颇深。虽然说，我是经管学院的一名学生，但对数学对理科知识还是比较感兴趣的，尤其是因为我们河南理工大学采矿、安全等能源方面学科发展现状及
前景颇好，所以，作为这里的一名学子，我不能对这些学科知识一无所知。倪老师讲课认真负责，而且对我们说了那么多实际掏心的话，真的很感动于老师的人格魅力。虽然课堂上好多时候讲到煤层气勘探开发方面的专业术语、基本常识时，我都不太能听懂，但我还是从倪老师的精心备课、认真授课中学到了许多。
以上是在倪老师的带领下，学习煤层气勘探开发并自己搜集的一些资料，或多或少，我对煤层气已有了一定的认识和了解。最重要的，倪老师对我们的谆谆教诲已让我铭刻在心，不管做什么事，理性思维是必须要有的；既然选择了自己的路，那么就要认真踏实坚定的走下去。
五、参考文献
[1] 张新民等主编，中国煤层气地质及资源评价，北京：科学出版社，2003
[2] 黄盛初等，中国煤矿区煤层气减排优选项目，第三届国际甲烷与氧化亚氮减排技术大会，2003
[3] 黄盛初，周心权，煤矿区煤层气抽采经济评价模型，中国煤炭，2005（8）
[4] 马晓钟，煤矿瓦斯综合利用技术的探究与实践，中国煤层气，2007（3）
[5] 孙万禄，我国煤层气资源开发前景及对策，天燃气工业，1999
[6] 李昕，浅谈中国煤层气开发政策和法律，2008
[7] 陈先达，当前我国煤层气开发政策和产业化问题分析，2008
[8] 王联，潘真，国内外煤层气利用现状之比较，2006
[9] 李五忠，王一兵等，中国煤层气资源分布及勘探前景，天然气工业，2004
[10]李元建，中国煤层气产业开发利用现状与对策分析，河南，中国矿业，2010
[11] 姜晓华等，国外煤层气开发现状及中国煤层气产业发展的思考，中国地质大学，2008
[12] 郑学涛，国内外煤层气资源及开发情况，江西煤炭科技，1995
[13] 赵庆波，中国煤层气地质特征及勘探新领域，天然气工业，2004
[14] 李在民，世界煤层气开发现状，天然气工业，1994
[15] 孙茂远，黄盛初等，煤层气开发利用手册，1998
[16] 倪小明，煤层气勘探开发现状，2010
[17]中国煤炭资源网，https://www.doczj.com/doc/7a11191142.html,
[18]西安地质矿产研究所，https://www.doczj.com/doc/7a11191142.html,
[19]中国矿业论坛，https://www.doczj.com/doc/7a11191142.html,/bbs/
[20]中国煤矿安全生产网，https://www.doczj.com/doc/7a11191142.html,/
煤层气地球物理测井技术的思考 发表时间：2018-08-06T10:35:55.557Z 来源：《科技中国》2018年3期作者：唐万亨 [导读] 摘要：近一二十年来，随着大气污染，环保形势越来越严峻，煤层气作为一种热值高，燃烧后清洁，被重新审视，成为国际国内崛起的洁净、优质能源和化工原料。作为传统的煤田地质勘探行业，对煤层气这一新型的非常规能源的开采利用须要引起足够的重视。煤层气可以作为能源利用的开采方法，现在主要参照天然气开采模式，即采用地面钻井抽采。作为非传统能源，煤层气的勘探开采工艺肯定区别于传统煤田的工艺，这对勘探开采中起重要作用的 摘要：近一二十年来，随着大气污染，环保形势越来越严峻，煤层气作为一种热值高，燃烧后清洁，被重新审视，成为国际国内崛起的洁净、优质能源和化工原料。作为传统的煤田地质勘探行业，对煤层气这一新型的非常规能源的开采利用须要引起足够的重视。煤层气可以作为能源利用的开采方法，现在主要参照天然气开采模式，即采用地面钻井抽采。作为非传统能源，煤层气的勘探开采工艺肯定区别于传统煤田的工艺，这对勘探开采中起重要作用的测井工作也提出了新的要求。煤层气作为煤田伴生的一种非传统能源，因其的环保性，越来越受到广泛重视，本文就煤层气勘探开采过程中需要用到的测井技术浅谈下想法。 关键词：煤层气；测井技术；勘探开采 煤层气，指储存在煤层中以甲烷为主要成分、以吸附在煤基质颗粒表面为主、部分游离于煤孔隙中或溶解于煤层水中的烃类气体，俗称“瓦斯”，瓦斯是古代植物在堆积成煤的初期，纤维素和有机质经厌氧菌的作用分解而成。在高温、高压的环境中，在成煤的同时，由于物理和化学作用，继续生成瓦斯。瓦斯是无色、无味的气体，但有时可以闻到类似苹果的香味，这是由于芳香族的碳氢气体同瓦斯同时涌出的缘故。瓦斯对空气的相对密度是0.554，在标准状态下瓦斯的密度为0.716kg/m3，瓦斯的渗透能力是空气的1.6倍，难溶于水，不助燃也不能维持呼吸，达到一定浓度时，能使人因缺氧而窒息，并能发生燃烧或爆炸。瓦斯在煤体或围岩中是以游离状态和吸着状态存在的。瓦斯是煤的伴生矿产资源，属非常规天然气，其主要成分是烷烃，其中甲烷占绝大多数，另有少量的乙烷、丙烷和丁烷，此外一般还含有硫化氢、二氧化碳、氮和水气，以及微量的惰性气体，如氦和氩等。在标准状况下，甲烷至丁烷以气体状态存在，戊烷以上为液体。如遇明火，即可燃烧，发生“瓦斯”爆炸，直接威胁着矿工的生命安全。因此，矿井工作对“瓦斯”十分重视，除去采取一些必要的安全措施外，有的矿工会提着一个装有金丝雀的鸟笼下到矿井，把鸟笼挂在工作区内。原来，金丝雀对“瓦斯”或其他毒气特别敏感，只要有非常淡薄的“瓦斯”产生，对人体还远不能有致命作用时，金丝雀就已经失去知觉而昏倒。矿工们察觉到这种情景后，可立即撤出矿井，避免伤亡事故的发生。瓦斯爆炸一直是煤矿安全生产的一个重大隐患。近一二十年来，随着大气污染，环保形势越来越严峻，煤层气作为一种热值高，燃烧后清洁，被重新审视，成为国际国内崛起的洁净、优质能源和化工原料。 作为传统的煤田地质勘探行业，对煤层气这一新型的非常规能源的开采利用须要引起足够的重视。煤层气可以作为能源利用的开采方法，现在主要参照天然气开采模式，即采用地面钻井抽采。作为非传统能源，煤层气的勘探开采工艺肯定区别于传统煤田的工艺，这对勘探开采中起重要作用的测井工作也提出了新的要求。下面就煤层气的勘探开采对于测井工作所需要解决的的技术需求，浅谈下想法。 一、勘探过程中的测井 众所周知，气体能够长期保存在地下，有其必要的条件，因而应该从其赋存条件选择合适的测井方法。煤层气作为一种气体，评价其储量，必须有含气量、饱和度、孔隙度、渗透率（绝对渗透率和相对渗透率）、储层压力等。常规的煤田地质测井参数双侧向（DLL）、自然伽玛（GR）、自然电位（SP）、补偿密度（DEN）、补偿声波（AC）、井温（TEMP）、顶角（DEV）、方位角（AZIM）、双井径（CAL）等曲线。这些曲线显然不能满足对煤层气的评价，应引入新的测井参数，对煤层及所赋存的煤层气进行综合评价。补偿中子（CNL）测井，是在贴井壁的滑板上安装同位素中子源和远、近两个热中子探测器，用远、近探测器计数率比值来测量地层含氢指数的一种测井方法。目前广泛使用补偿中子来进行孔隙度测井。利用孔隙度和其它参数结合可以推算出渗透率、饱和度等相关评价参数。这些参数可以有效的对煤层气钻孔中煤层气的储量进行评价。 二、完井开采过程中的测井 固井阶段 煤层气开采井在裸眼井完工后，为了保证抽取生产，需要进行固井完井工艺。在此过程中，需要对固井完井质量进行检查，需要引入水泥胶结测井（CBL）和声波变密度测井（VDL）。两种方法的原理是通过声波幅度进行测井。水泥胶结测井（CBL）可以判断固井水泥环和套管的胶结程度，再引入声波变密度测井（VDL）可以评价水泥环和地层、套管的胶结程度。这些基本上可以解决固井质量评价。基于这两种原理的基础上，最新发展起来了水泥评价测井（CET）和脉冲回声测井（PET）,可以更好的不受外界微小环境及自身所处环境状态的影响，更好的完成水泥胶结评价。 射孔阶段 射孔是采用特殊聚能器材进入井眼预定层位进行爆炸开孔让井下地层内流体进入孔眼的作业活动。煤层气裸眼井固井完成后，需要进行目的层射孔。参考中国石油天然气集团对旗下的五大钻探工程公司（大庆、川庆、西部、渤海、长城）的测井分公司及中国石油天然气集团测井公司的分工，射孔属于测井公司业务的一部分。目前世界各国的射孔技术按输送方式可以分为两类：一是电缆输送射孔；二是油管输送射孔。按其穿孔作用原理可分为子弹射孔技术、聚能式射孔技术、水力喷射射孔技术、机械割缝式射孔技术、复合射孔技术等。煤层气抽采井在固井完成之后，要投入生产阶段，必须要进行目的层的射孔作业，因此射孔作业，也是煤层气测井需要关注的一个方面。 三、结语 煤层气测井是指根据煤层气储层(煤层) 与围岩在岩性物性上的差别，利用自然电位、双侧向（或感应）、微电极、补偿密度、自然伽马、声波时差、声波全波列、中子孔隙度以及井径测井等对其进行测井，煤层不仅是储存甲烷的储层，而且是生成甲烷的源岩。煤层的物理结构是一个双重孔隙，即煤层中有由基质孔隙和裂缝孔隙的孔隙系统，其裂缝孔隙又由主割理(面割理)和次级割理(端割理)组成。煤层甲烷呈三种状态存在于煤中，即以分子状态吸附在基质孔隙的内表面上；以游离气体状态存在于孔隙和裂缝；或溶于煤层的地层水中。由于煤层的物理结构以及煤层气(甲烷)的存储、运移等方面区别于常规天然气，因而传统的常规天然气储层的评价方法不适合于评价煤层气层。综上所述，煤层气测井对于我们传统煤田地质勘探系统的测井工作，面临诸多的新技术、问题和挑战，但是也有我们自身的优势。我们对
煤层气开发与利用 薛学良1 （郑州大学化工与能源学院，河南郑州450001） 摘要：对煤层气性质、开发与利用的意义、煤层气重特大事故统计、资源分布情况、煤层气利用技术及可行性、利用应用点等进行分析和阐述。 关键词：煤层气；开发与利用 引言 煤矿瓦斯事故是煤矿安全生产的最大威胁之一。我国国有煤矿高瓦斯和瓦斯突出矿井占总矿井数的46%，瓦斯事故频繁，每年因瓦斯灾害造成的死亡人数达2000人以上。仅根据最近15年的统计，因瓦斯事故而死亡的人数约占煤炭行业工伤事故死亡人数的30-40%，占重大事故的70-80%，直接经济损失超过500亿元。瓦斯事故造成的人员伤亡和巨大经济损失，在社会上形成很大负面影响。 另在市场热点显得难以为继的背景下，七大战略产业（节能环保、新一代信息技术、生物、高端装备制造、新能源、新材料和新能源汽车）无疑将成为新兴奋点。窥全豹之一斑，有效的开发利用煤层气尤显意义非凡。 1）可从根本上防止煤矿瓦斯事故的发生、改善煤矿安全生产，提高经济效益。 2）可变害为宝，把煤炭开采过程中产生的煤层气有效利用，在一定程度上改善我国的能源结构，增加洁净的气体能源，弥补我国常规天然气在地域分布和供给量上的不足。21世纪是煤层气大发展的时代，煤层气是我国常规天然气最现实、可靠的替代能源。具有重大战略意义。 3）可避免因采煤造成煤层气这种不可再生资源的浪费，还在减少温室气体排放、改善大气环境方面具有非常重要意义。 4）可带动运输、钢铁、水泥、化工、电力、生活服务等相关产业的发展，增加就业机会，促进当地经济的发展。 煤层气是一种新兴能源，在现如今低碳减排、节能减排的大潮中，煤层气必将成为一个新的热门研究方向，相对而言，煤层气这一新兴词汇还不被大众了解，我们的基本思路是：希望通过我们所了解的知识和资料，结合专业学科特色及教师项目选题写一篇关于煤层气的科技论文，让大众了解这一新兴产业。 弱水三千，我只取一瓢饮。专注，专一，只为更专业! 作为准化工人，我们愿竭尽全力参与致力于推广煤炭综合利用、高效转化与洁净生产等方面技术的研发与应用中，使煤炭工业走高效、安全、环保、现代化的新型发展道路。
安全管理编号：YTO-FS-PD501 煤层气利用技术简介通用版 In The Production, The Safety And Health Of Workers, The Production And Labor Process And The Various Measures T aken And All Activities Engaged In The Management, So That The Normal Production Activities. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
煤层气利用技术简介通用版 使用提示：本安全管理文件可用于在生产中，对保障劳动者的安全健康和生产、劳动过程的正常进行而采取的各种措施和从事的一切活动实施管理，包含对生产、财物、环境的保护，最终使生产活动正常进行。文件下载后可定制修改，请根据实际需要进行调整和使用。 煤层气简介 煤层气俗称煤矿瓦斯，是一种以吸附状态为主，生成并储存在煤系地层中的非常规天然气。其成分与常规天然气基本相同(甲烷含量大于95%，发热量大于8100大卡)，完全可以与常规天然气混输、混用，井下抽放的煤层气不需提纯或浓缩就可直接作为发电厂的燃料，可大大降低发电成本。 煤层气是近20年来崛起的新型洁净能源，它在发电、工业和民用燃料及化工原料等方面有广泛的应用，对煤层气的合理利用可以缓解当前能源短缺的状况，改善能源结构，降低温室气体排放，提高煤矿生产的安全性并带动相关产业的发展。 煤层气利用技术 世界主要产煤国都十分重视开发煤层气，英国、德
煤层气的开采与利用 （包括不限于新旧技术的介绍与对比、国内外技术对比，目的是搞清楚煤层气作为一种自然资源是如何实现经济效益的）； 一.煤层气背景介绍 1.我国煤层气资源分布 我国大型煤矿区煤层气资源丰富,13个大型煤炭基地煤矿区埋藏深度1500m以浅,煤 ,煤 2. 12起,。3. 程等。 地质载体特殊性 煤层气的地质载体为煤层,煤炭本身就是能源开发的重要对象,这一自然属性更是有别于其他所有的化石能源矿产。煤层气与煤炭资源的同源同体的伴生性决定了这2种资源的开发必然有密不可分的内在关联。煤矿区煤炭资源的开采引起矿区岩层移
动的时空关系,影响着煤层气资源开发的钻井(孔)的布设、采气方法的选择和抽采效果等多个方面。 鉴于上述特殊性,煤层气勘探开发技术既有常规天然气勘探开发技术的来源、借鉴甚至直接移植,又有自己的独特性,还有与采煤技术交叉融合的耦合特性,是一个与常规天然气和煤炭开发技术既有联系又有区别的复杂技术系统。 1. 三(多) , 2. 创新, 3. 前提下，协同开采技术得以发展和进步。如解放层开采、井上下联合抽采、煤炭与煤层气共同开采等就是其典型实例。 4.煤层卸压增透技术
对于煤层渗透率低和含气饱和度低的矿区须探索应用煤层卸压增透技术,提高煤层气 抽采率。此类技术主要包括保护层开采卸压增透技术、深孔预裂爆破技术、深穿透 射孔技术、高能气体压裂技术和高压水力增透技术等。 三.近年来我国煤层气开采技术发展 1.勘探技术手段深化 （eg 2~3倍； 管、。）2. 活性 变排量控制缝高技术、前置液粉砂多级段塞降滤失技术、前置液阶段停泵测试技术、大粒径/高强度支撑剂尾追技术、压后合理放喷控制技术等。 针对多煤层地区,采用煤层和岩层组合分段压裂技术,可以有效提高单井产量和资源 利用效率。
第6期2006年12月 矿产综合利用 M ulti purpose Utili za ti on of M i n era l Resources No.6 D ec.2006 煤层气开发利用现状与发展方向 朱志敏1,沈冰1,蒋刚2 (1.中国地质科学院矿产综合利用研究所,四川 成都 610041; 2.中铁十三局第四工程公司,黑龙江 哈尔滨 150008) 摘要:为了进一步开发利用煤层气资源,分析了国内外煤层气开发利用历史与现状。与美国相比,中国煤层气开发利用比较落后,中国煤层气基础工作应当首先进行煤层气地质特征研究,进而找到适合中国煤层气地质条件的开发利用方法。 关键词:煤层气;能源;勘探;开发利用 中图分类号:P618.11 文献标识码:A 文章编号:100026532(2006)0620040204 煤层气又称煤层甲烷(coalbed methane),是与煤伴生、共生的天然气资源,是一种潜在的储量巨大 [7]严建华,冯乃谦,瞿凡,等.载银天然沸石抗菌耐久性的 研究[J].硅酸盐通报,2002(3):7～10. [8]侯文生,魏丽乔,戴晋明,等.载银沸石抗菌剂在塑料中 的分散性研究[J].电子显微学报,2003,22(6):598～598. [9]李殿超,蒋引珊,姚爱华,张洪飞.载银沸石的抗菌性能 及热稳定性研究[J].非金属矿,2003,26(3):8～9. [10]刘晓洪,夏军,金晓红.海泡石载银抗菌剂的制备研究 [J].武汉科技学院学报,2003,16(4):63～66. [11]王长平,李计元,刘秀莲.载Ag海泡石抗菌粉体的研制 [J].天津城市建设学报,2001,7(4):237～239. [12]李玉平,卢军,郑廷秀.海泡石在杀虫建筑涂料研制中 的应用[J].非金属矿,2004,27(1):22～24. [13]贺卫卫,李玉平,卢军,等.以海泡石为释缓载体的杀虫 涂料[J].中国涂料,2004(5):20～24.[14]胡发社,程海丽,扬飞华,等.坡缕石型载银抗菌剂的研 制[J].现代化工,2001,21(6):35～37. [15]余海霞,张泽强,谢恒星.载银型抗菌累托石的制备及 其性能[J].武汉科技学院学报,2003,25(1):46～48. [16]李博文,肖清华.载银膨润土的抗菌性能研究[J].非金 属矿,2001,24(5):17～18. [17]田春燕,张培萍,李书法,等.非金属矿物在抗菌材料制 备中的应用[J].2004,23(2):201～204. [18]张乃娴.粘土矿物研究方法[M].北京:科学出版社, 1990. [19]郑自立,等.中国坡缕石[M].北京:地质出版社,1997. [20]郑自立,胡发社,程海丽,等.载银络合离子坡缕石型无 机抗菌剂[P].中国专利 0124957,2002-04-24. [21]韩丽,彭勇,侯书恩.累托石的开发利用[J].矿产综合 利用,2003(4):20～23. Presen t S itua ti on of Research and D evelopm en t Trends i n the Nonm et a lli c M i n era ls Ag2Carry i n g An ti bacter i a l M a ter i a ls L I A NG Kai1,2,T ANG L i2yong3,WANG Da2wei1 (1.Central South University,Changsha,Hunan,China; 2.Shaoguan College,Shaoguan,Guangdong,China; 3.J iangsu University,Zhenjiang,J iangsu,China) Abstract:The p resent situati on of research on natural nonmetallic m inerals Ag2carrying antibacterial materials was briefly intr oduced in this paper.The antibacterial ability of several Ag2carrying nonmetallic m inerals,such as zeo2 lite,sep i olite and paligorskite was revie wed.Their app licati on and devel opment trends were als o discussed. Key words:Non metallic m inerals;Ag2carrying;Antibacterial materials 收稿日期:2005207227 作者简介:朱志敏(1978-),男,硕士,主要从事天然气地质学研究。
煤层气简介 1、定义 煤层气，是指储存在煤层中以甲烷为主要成分、以吸附在煤基质颗粒表面为主、部分游离于煤孔隙中或溶解于煤层水中的烃类气体，是煤的伴生矿产资源，属非常规天然气，是近一二十年在国际上崛起的洁净、优质能源和化工原料。 煤层气俗称“瓦斯”，其主要成分是CH4（甲烷),与煤炭伴生、以吸附状态储存于煤层内的非常规天然气，热值是通用煤的2-5倍，主要成分为甲烷。1立方米纯煤层气的热值相当于1.13kg汽油、1.21kg标准煤，其热值与天然气相当，可以与天然气混输混用，而且燃烧后很洁净，几乎不产生任何废气，是上好的工业、化工、发电和居民生活燃料。 煤层气空气浓度达到5%-16%时，遇明火就会爆炸，这是煤矿瓦斯爆炸事故的根源。煤层气直接排放到大气中，其温室效应约为二氧化碳的21倍，对生态环境破坏性极强。在采煤之前如果先开采煤层气，煤矿瓦斯爆炸率将降低70%到85%。煤层气的开发利用具有一举多得的功效：洁净能源，商业化能产生巨大的经济效益。 2、煤层气与煤矿瓦斯的关系与差异 在煤炭工业界通常将涌入煤矿巷道内的煤层气称之为煤矿瓦斯（Gassy），其气体组分除煤层气组分外，还有煤矿巷道内气体的成分，如氮气（N2）、二氧化碳（CO2）等空气组分以及一氧化碳（CO）、二氧化硫（SO2）等采矿活动所产生的气体组分。
在煤层气概念引进初期，有些学者为便于业外人士了解煤层气，通常在煤层气一词后加注“俗称煤矿瓦斯”。 近年来，国内外有些学者为区分两者之间的概念差异，将通过煤矿井下抽放（Gas Drainage in-mine）、采动区（GOB）抽放或废弃矿井（Abandoned Mines）抽排等方式获得的煤层气称为Coal Mine ethane （缩写为CMM）。 2、存在形式 吸附于煤内表面；以游离态存在于煤的天然孔隙中；少量溶解在煤的地层水中。 3、用途 煤层气（煤矿瓦斯）作为一种非常规天然气，可作为瓦斯发电、居民生活和工业锅炉燃料。煤层气可以用作民用燃料、工业燃料、发电
xx 时间： 2008年12月19日 xx 煤炭资源网 据预测，河北省到2010 年天然气总需求量为45-50亿立方米，而已落实气量仅为30 亿立方米，缺口约15-20亿立方米。河南、陕西情况类似。按此预测，“十一五”期间，周边省天然气（煤层气）需求缺口可达50-60 亿立方米。再考虑京、津地区和山东省，则缺口更大。煤层气周边市场 面临的机遇与挑战目前，我国能源尤其是石油、天然气严重短缺，京津唐等大中城市和东部省区的油气供需缺口急剧扩大。煤层气是赋存于煤层中的自生自储式非常规天然气，是一种新型的洁净能源和优质化工原料，是21 世纪的重要接替能源之一。开发利用煤层气，对缓解常规油气供应紧张状况、实施国民经济可持续发展战略、保护大气环境、改善煤矿安全等均具有十分重要的意义，并将进一步推动山西新能源和新产业的发展。但是山西作为全国的老工业基地之一，所有制结构过于单一，整体活力不足、竞争力薄弱，其产品结构和企业素质同国内许多省份相比也有一定差距。同国际先进水平相比，在技术、质量、价格、效益等方面更显落后。山西省煤层气产业化进程中必将面临着机遇与挑战并存的局面。 一、XX煤层气产业化发展面临的形势 煤层气作为XX的战略能源，有诸多优点： 可降低甲烷的空排引致的温室效应，极大地改善环境降低污染，可创造新的财富，据测算，煤层气的开采成本不到0.8元/m3，山西煤层气资源若全部利用，可为子孙后代节约 3.3亿吨煤，可为山西省创造 1.2万亿元的财富。 形成新的生产力和市场盈利模式。因此，新能源新产业的发展要求、煤矿安全生产和环境保护的需求均为山西省煤层气产业化发展提供了充足的依据和良好机遇。 （一）煤层气产业化发展的政策环境已经形成。 2006 年，国务院下发了《关于加快煤层气（煤矿瓦斯）抽采利用的若干意见》
国务院办公厅出台意见要求坚持采气采煤一体化 坚持采气采煤一体化，凡新设探矿权，必须对煤层气、煤炭资源进行综合勘查、评价和储量认定。2006年6月15日，国务院办公厅出台关于加快煤层气抽采利用的若干意见，对煤层气勘查开发和利用提出要求，并明确煤层气抽采利用将实行税收优惠政策。 意见指出，国土资源管理部门要依法加强对煤层气勘查开采活动的监督管理，严格执行国家关于最低勘探投入量和施工期的基本要求。 意见要求，坚持采气采煤一体化，依法清理并妥善解决煤层气和煤炭资源的矿业权交叉问题。凡新设探矿权，必须对煤层气、煤炭资源进行综合勘查、评价和储量认定。煤层中吨煤瓦斯含量高于规定标准且具备地面开发条件的，必须统一编制煤层气和煤炭开发利用方案，并优先选择地面煤层气抽采。煤层气和煤炭资源实施综合勘查、评价和储量认定的具体办法由国土资源部研究制定。 意见表明，对地面直接从事煤层气勘查开采的企业，2020年前可按国家有关规定申请减免探矿权和采矿权使用费。对煤层气抽采利用实行税收优惠政策。各级政府也要积极筹措资金。煤层气抽采利用项目建设用地，将按国家有关规定优先安排。目前，我国煤层气的地质评价、勘查、开发技术已经基本形成。
财政部关于煤层气(瓦斯)开发利用补贴的实施意见煤层气（瓦斯）既是煤矿安全生产的主要隐患，也是重要的能源资源。加快煤层气的开发利用，化害为利，变废为宝，是从根本上减少煤矿生产安全事故、减少温室气体排放、增加能源供应的重要措施，对于贯彻落实科学发展观，实现安全发展、清洁发展和节约发展都具有重要意义。目前，煤层气开发利用市场尚不成熟，开发利用成本高，技术方面也存在一些瓶颈，为鼓励煤层气的开发利用，根据国务院《研究煤矿瓦斯综合治理利用专题会议纪要》（国阅[2007]19号）精神，财政部决定对煤层气民用燃气等进行适当补贴，现提出以下意见： 各省、自治区、直辖市财政厅（局）： 一、补贴对象 中华人民共和国境内从事煤层气（含瓦斯，下同）开采的企业均有资格享受财政补贴。 二、享受补贴的具体条件： （一）企业开采的煤层气出售或自用作民用燃气、化工原料等； （二）已安装可以准确计量煤层气抽采、销售和自用的计量设备，并能准确提供煤层气开发利用量； （三）企业开采煤层气用于发电的部分，不享受补贴政策，享受《国家发展改革委印发关于利用煤层气（煤矿瓦斯）发电工作实施意见的通知》（发改能源[2007]721号）规定的相关政策。 三、补贴标准 中央财政按0.2元/立方米煤层气（折纯）标准对煤层气开采企业进行补贴，在此基础上，地方财政可根据当地煤层气开发利用情况对煤层气开发利用给予适当补贴，具体标准和补贴办法由地方财政部门
第33卷 第1期 2009年2月 测 井 技 术 WELL LO GGIN G TECHNOLO GY Vol.33 No.1Feb 2009 基金项目:国家科技大专项大型油气田及煤层气开发课题煤层气地球物理测井技术研究(2008ZX50352002)作者简介:张松扬,男,1963年生,博士,高级工程师,现为煤层气地球物理测井技术研究课题组组长。 文章编号:100421338(2009)0120009207 煤层气地球物理测井技术现状及发展趋势 张松扬 (中国石化石油勘探开发研究院,北京100083) 摘要:在煤层气勘探开发中,地球物理测井是识别煤层、分析煤层特性、评价煤层气储层的重要手段。煤层气储层具有非均质性和各向异性较强、孔隙结构复杂的特点,常规油气勘探中测井解释评价的基本模型在煤层气解释中不能直接套用,必须建立适合煤层气测井的解释方法和模型,才能对煤层气做出正确评价。通过煤层气勘探开发测井技术应用调研,对煤层气测井采集技术、解释评价技术及面临的技术难题进行了阐述,指出当前煤层气勘探开发测井技术的发展趋势。认为我国未来煤层气测井技术的发展将向成像测井技术的应用、煤心刻度测井技术的应用,井中和井间地球物理技术的结合等方向发展。关键词:测井技术;煤层气;解释评价;发展趋势中图分类号:P631.81 文献标识码:A Actualities and Progresses of Coalbed Methane G eophysical Logging T echnologies ZHAN G Song 2yang (Petroleum Exploration and Production Research Institute ,SINOPEC ,Beijing 100083,China ) Abstract :The geop hysical logging technologies are important means to identify coal bed ,analyze coal bed t rait and evaluate t he coalbed met hane reservoir in t he process of coalbed met hane explo 2ration and develop ment.The conventional log interp retation and evaluation models for oil explo 2ration can not be directly used in coalbed met hane evaluation ,because t he coalbed met hane reser 2voir is different from t he oil reservoir in t he following aspect s.It has higher heterogeneity ,higher anisot ropy ,and more complex porosity.The interpretation met hod and model suitable to t he coalbed met hane logging should be established to correctly evaluate t he coalbed met hane reser 2voir.After st udying t he coalbed met hane exploration and develop ment technologies in recent years ,expounded are data acquisition technology ,data interp retation technology in coalbed met h 2ane logs ,t he technology challenges we face and coalbed gas develop ment t rend.It is believed t hat t he coalbed met hane log technology in China should make p rogress by applying imaging logging ,coal core calibration logging ,and combined in 2well and between 2well seismic technologies.K ey w ords :logging technology ,coalbed met hane ,interp retation &evaluation ,develop ment t rend 0 引 言 地球物理测井是煤层气勘探开发配套工艺技术之一,可以提供高精度的煤层气储层测井地质信息。开展煤层气地球物理测井评价技术的研究具有重要意义和广阔应用前景[1210]。近年来,我国煤层气地球物理测井技术研究已取得长足发展[11220]。原地质 矿产部华北石油地质局数字测井站自1991年率先开始在安徽淮南、河南安阳、山西柳林等地区开展了地球物理测井在煤层气储层评价中的应用研究,取得了定性识别煤层特性等方面的一些进展[5,11212]。中国石油集团测井有限公司自1997年开始,先后在山西大城、晋城、吴堡、大宁-吉县和安徽淮北地区对煤系地层应用测井新技术开展相应的煤层气储层
国内外煤层气资源开发利用现状 煤层气又称煤层甲烷或煤层瓦斯，是煤层在其形成演化过程中经生物化学和热解作用所生成，并储集在煤层中的天然气。目前，世界上开展煤层气勘探开发的主要有美国、加拿大、澳大利亚、俄罗斯、印度和中国等国家，其中美国已在圣胡安、黑勇士、北阿帕拉契亚、粉河等多个盆地进行了大规模的开发，并已在美国天然气供应中发挥重要作用。加拿大也已形成商业煤层气产能，且煤层气生产规模仍在扩大。在北美，煤层气与致密气、页岩气一起已经成为实现天然气储量接替的三类重要的非常规资源之一。剑桥能源预测，在北美以外的地区，以上三类非常规气将在十年后形成大规模开发，因此，可以预见，煤层气将在世界范围内迎来一个全新的发展阶段。 一、煤层气的资源现状 1、世界煤层气资源分布 世界煤层气资源储量为256.3万亿m3，约为常规天然气资源量的50%，主要分布在北美、前苏联和中国等煤炭资源大国，其中俄、美、中、加、澳五国合计占90%（表1）。但是，由于各国研究程度不一，煤层气资源量的准确性有很大差别。， 表1 世界主要国家煤层气资源储量
数据来源：1. CMM Global Overview，2006.7；2.根据美国环保局报告，2002；3.其他文献 据不完全统计（表1），世界煤层气资源主要分布在北美洲、俄罗斯/中亚和亚太地区。其中北美地区占35％，俄罗斯/中亚32％，亚太21％，欧洲10％，非洲2％。目前许多国家都开展了煤层气的开发利用研究工作，除美、加两国以外，20个国家已钻探了煤层气探井以开展研究（表2）。但是商业煤层气开发目前主要在美国、加拿大、澳大利亚等三国，中国、印度、波兰、英国等国家正在积极推进之中。
因其具有改善能源结构，缓解能源压力，保障煤矿安全生产，保护环境等优点，近年来，煤层气开发利用成为能源勘探的一个亮点。为进一步加大煤层气抽采利用力度，强化煤矿瓦斯治理，减轻煤矿瓦斯灾害，国务院办公厅于2006年6月发布了《关于加快煤层气（煤矿瓦斯）抽采利用的若干意见》。在煤炭资源勘探日趋减少的情况下，煤层气勘探给煤炭地质勘探带来了一个新的发展机遇。 1煤层气测井现状 ①早先国内各大石油勘探局（公司）凭着技术、 仪器设备的优势和固井、射孔、压裂方面的能力，率先进入煤层气测井市场，测井项目、测井参数、报告格式均按照石油测井模式进行。现行的唯一一个煤层气测井规程--《煤层气测井作业规程》（中联煤层气有限责任公司企业标准Q/CUCBM 0401-2002）基本照搬了石油测井的标准。测井仪器系统有CSU- D 、SKD-3000、SKH-2000、SKN-3000等等。 ②随着煤层气测井市场的不断扩大，许多煤田 勘探测井队伍进入煤层气测井市场，测井仪器设备主要有美国蒙特系列Ⅲ数字测井仪、渭南煤矿专用设备厂的TYSC 型和北京中地英捷物探仪器研究所的PSJ-2型数字测井仪系统。 2煤层气测井仪器对比分析 ①石油测井仪器设备具有组合化程度高、可测 参数多等优点，如感应测井、地层产状测井、微球聚焦等仪器。但仪器体积大、笨重，施工成本高，采样间隔大，解释精度低。 ②美国蒙特系列Ⅲ数字测井系统方法仪器多， 配备有中子、全波列、产状仪等，基本可以满足煤层气测井参数要求；渭南煤矿专用设备厂的TYSC 型数字测井仪需要另外配备其它仪器厂的补偿中子、双侧向、全波列等测井探管；北京中地英捷物探仪器研究所基本可以配全煤层气测井仪器系统。这些煤田测井仪器设备均具有轻便灵活的特点，虽然组合化程度比石油测井仪器低，但对于煤层气钻孔只是 n ×100m 的孔深来说，效率并不低，而采样间隔密，解 释精度高，施工成本低，适用于煤层气测井。 3测井地质成果 煤层气测井的主要地质任务为： ①划分钻井岩性，进行岩性分析；②确定煤层的深度、厚度及其结构； ③进行煤质分析，计算目的煤层的固定碳、灰 分、水分及挥发份，计算目的煤层的含气量； ④进行含水性、渗透性分析； ⑤测量钻井的井斜角和方位角，计算钻孔歪斜 情况； ⑥测量井温，了解储层温度； ⑦检查固井质量，评价水泥环的胶结情况等。 对于钻井岩性的划分和煤层深度、厚度及其结构的确定，可以说是煤田测井仪器的强项，其较高的仪器分辨率可以划分煤层中10cm 左右的夹矸，井温、井斜测量也可以进行连续测量。在煤质分析、碳、灰、水及含气量计算中，其关键是选择计算参数。在一个地区实施煤层气测井，要尽量收集目的煤层的各项实验室指标，并将其与测井的各项参数进行对比，找出相关关系，以便使测井计算出的煤层各项指标更客观、更接近实际。 作者简介：赵保中（1956—），男，物探工程师，长期从事地球物理测 井、地质勘探等工作。 浅谈煤层气测井技术 赵保中，郑应阁，吴正元 （河南省煤田地质局二队，河南洛阳471023） 摘要：目前用于煤层气测井的主要设备有美国蒙特系列Ⅲ数字测井仪、渭南煤矿专用设备厂TYSC 型和北京中地英捷物探仪器研究所PSJ-2型数字测井仪系统。煤层气裸眼井常测的参数有自然伽马、长短源距人工伽马、自然电位、双侧向、双井径、声波、补偿中子、井温、井斜等，而固井质量检查测井则用自然伽马、声幅、声波变密度和磁定位等方法。受井径过大的影响，密度三侧向测井、声速和补偿中子测井会存在较大误差。另外《煤层气测井作业规程》是单一企业标准，其中有些规定在实际执行过程中存在诸多问题，需在实践中进行修正。关键词：测井仪器；测井方法；固井；测井规范；煤层气中图分类号：P631.8 文献标识码：A 文章编号：１674－1803（２００8）12－００32－０2 中国煤炭地质 COAL GEOLOGY OF CHINA Vol．20No．12Dec ．２００8 第20卷12期２００8年12月
编订：__________________ 审核：__________________ 单位：__________________ 煤层气开采模式探讨 Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-2143-96 煤层气开采模式探讨 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 20xx年国家煤矿安全监察局制定了“先抽后采，以风定产，监测监控”的煤矿瓦斯防治方针，强化了瓦斯抽采在治理瓦斯灾害中的地位。但目前的井下瓦斯抽采远远不能满足瓦斯治理的要求，“地面钻采”煤层瓦斯日益提上日程。如何将“地面钻采+井下抽采”有机结合，则是摆在我们面前的难题。本文在分析了两种开采模式差异基础上，利用“系统工程事故树分析法+多层模糊数学综合评价法”，最后提出了不同类型矿井的煤层气开采模式。 1 两种开采模式的异同 1.1 开采机理的差异 (1)井下煤层气抽采机理。所谓井下煤层气抽采就是借助煤炭开采工作面和巷道，通过煤矿井下抽采、采动区抽采、废弃矿井抽采等方法来开采煤层气资源。
井下煤层气抽采机理是：当煤层采动以后，破坏了原岩石力学平衡，造成了煤层的卸压，由于瓦斯气体90%以上以物理吸附状态存在于煤层中，为了继续保持平衡，煤层中的瓦斯涌出，通过人工改造使其成为密闭系统，从而持续维持卸压区域．这样，煤层瓦斯将源源不断被抽出。由此可见：使井下煤层气得以抽采的2个基本条件是：在小范围内有足够的煤层气资源及使煤层瓦斯得以释放的煤层透气性大小。 (2)地面钻采煤层气机理。地面钻采煤层气就是利用垂直井或定向井技术来开采原始储层中的煤层气资源。地面钻采煤层气的机理是：当储层压力降低到临界解吸压力以下时，甲烷气体从煤基质微孔隙内表面解吸出来；由于瓦斯浓度差异而发生扩散到煤的裂隙系统，最后以达西流形式流到井筒。解吸是煤层气进行地面钻采的前提，降压是解吸的前提。由此可见：地面钻采煤层气能否发生的根本在于煤层气是否能降压解吸。 1.2 实施方法的不同
山西煤层气测井解释方法研究 一煤层电性响应特征 煤层是一种特殊沉积岩，煤层在煤热演化过程中主要产生的副产品是甲烷和少量水，而煤的颗粒细表面积大，每吨煤在0.929×108m2以上，因此煤层具有强吸附能力，所以煤层的甲烷气含量和含氢指数很高。由于煤层的上述特性，反映在电性曲线上的特征是“三高三低”。 三高是：电阻率高、声波时差大、中子测井值高（图1）。 三低是：自然伽马低、体积密度低、光电有效截面低。 根据多井资料统计，煤层的双侧向电阻率变化一般100—7000Ω·m，变质程度差的煤层电阻率一般30—350Ω·m。 测井曲线反映煤层的声波时差一般370—410μs/m；中子值30%—55%；自然伽马一般20—80API；密度测井值1.28—1.7g/cm3；光电有效截面0.35—1.5b/e之间。 不同类型的煤，在电性上的响应有较大的变化。表1中列出了几种煤类与测井信息的响应值。 表1 不同煤类骨架测井响应值
图1 晋1-1井煤层电性典型曲线图
二煤层工业参数解释 煤的重要参数有：煤层有效厚度、镜质反射率、含气量、固定碳、水分、灰分、挥发分等，这些参数是研究煤层组分，评价煤层气的地质勘探、工业分析及经济效果的依据。上述参数一般由钻井取芯后对煤层岩心进行实验测定得出。 1、煤层厚度划分 煤层有效厚度根据电性曲线对煤层的响应特征，以自然伽马和密度或声波时差曲线的半幅度进行划分（见图1），起划厚度为0.6m。2、含气量计算 煤层含气量与煤层的厚度、煤的热演化程度、煤层深度、温度和压力等参数有密切的关系，由于煤的内表面积大，储气能力高，据国外资料统计，煤层比相同体积的常规砂岩多储1～2倍以上的天然气，相当于孔隙度为30%的砂岩含水饱和度为零时的储气能力。据此应用气体状态方程和煤层密度计算含气量： P1V1＝RT1（1） P2V2＝RT2 （2） 则V1＝T1·P2·V2/ P1T2（3） 式中：P1——地面压力，0.1MPa； V1——地面气体体积，m3； T1——地面绝对温度，273.15℃+15℃；

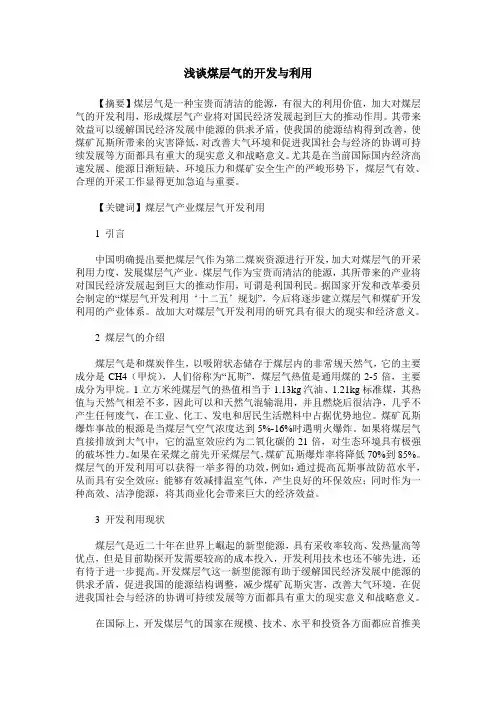

浅谈煤层气的开发与利用 摘要煤层气是一种宝贵而清洁的能源，有很大的利用价值，加大对煤层气的开发利用，形成煤层气产业将对国民经济发展起到巨大的推动作用。其带来效益对缓解国民经济发展中能源的供求矛盾，改善我国的能源结构，减少煤矿瓦斯灾害，改善大气环境以及促进我国社会与经济的协调可持续发展等方面都具有重大的现实意义和战略意义。尤其是在当前国际国内经济高速发展、能源日渐短缺、环境压力和煤矿安全生产的严峻形势下，煤层气有效、合理的开采工作显得更加急迫与重要。 本文在研究我国煤层气资源分布，排采技术，煤层气的综合利用技术，煤层气产业存在的主要问题等，在翻阅相关书籍资料，查阅网站上一些关于煤层气开发利用的最新动态后,形成自我对于煤层气开发利用的认识和理解并完成本文。 关键字煤层气产业煤层气开发利用 序言 中国明确提出加大煤层气的开采利用力度，把煤层气作为第二煤炭资源进行开发，发展煤层气产业。煤层气作为宝贵而清洁的能源，其所带来的产业将对国民经济发展起到巨大的推动作用，可谓是利国利民。据国家开发和改革委员会制定的“煤层气开发利用‘十二五’规划”，今后将逐步建立煤层气和煤矿开发利用的产业体系。故加大对煤层气开发利用的研究具有很大的现实和经济意义。 一、煤层气的开发 1、煤层气的介绍 煤层气俗称“瓦斯”，其主要成分是CH4（甲烷）,与煤炭伴生、以吸附状态储存于煤层内的非常规天然气，热值是通用煤的2-5倍，主要成分为甲烷。1立方米纯煤层气的热值相当于1.13kg汽油、1.21kg标准煤，其热值与天然气相当，可以与天然气混输混用，而且燃烧后很洁净，几乎不产生任何废气，是上好的工业、化工、发电和居民生活燃料。煤层气空气浓度达到5%-16%时，遇明火就会爆炸，这是煤矿瓦斯爆炸事故的根源。煤层气直接排放到大气中，其温室效应约为二氧化碳的21倍，对生态环境破坏性极强。在采煤之前如果先开采煤层气，煤矿瓦斯爆炸率将降低70%到85%。煤层气的开发利用具有一举多得的功效：提高瓦斯事故防范水平，具有安全效应；有效减排温室气体，产生良好的环保效应；作为一种高效、洁净能源，商业化能产生巨大的经济效益。
