二拖一联合循环机组自动启停控制系统APS简介
摘要：（近年来国内的APS技术不断发展，已经实现单轴联合循环机组的自启
停控制，二拖一机组及双轴机组还未实现。阿曼塞拉莱二期电站项目已经实现了
二拖一多轴机组的APS。本文将对此进行简单介绍，供其它项目借鉴。）关键词：联合循环，APS, 二拖一机组，多轴机组
1引言
机组自启停控制技术( APS) 是指在没有或极少人工干预操作的情况下，由控制系统的程序和逻辑按照预定的顺序、条件和时间，自动进行相关设备的启停和控制，从而完成机组的启动或停运。自启停控制能够有效地减少运行人员工作量和
误操作概率，特别是启停频繁的燃气-蒸汽联合循环机组，是目前燃气轮机热控自
动化发展的趋势之一。
近年来国内的APS技术不断发展，已经实现单轴联合循环机组的自启停控制，二拖一机组及双轴机组还未实现。阿曼塞拉莱二期448MW联合循环独立电站项
目采用二拖一机组布置，分为两个BLOCK，采用二拖一联合循环机组布置，每个BLOCK主设备包括2台GE6FA燃气轮发电机；2台三压再热、自然循环、无补燃、卧式布置余热锅炉；1台SKODA的三压再热、轴排、直接空冷型汽轮发电机组。
为了能够保证机组的安全、快速启停，减少操作人员的干预，降低人员成本，阿曼塞拉莱二期设计了整个BLOCK的自动启停控制系统APS，将两台燃机、两台
锅炉、一台汽机的启停都包括在里面。
2自动启停控制系统简介
阿曼塞拉莱二期APS系统是全厂DCS系统、燃机Mark Vie & VieS系统、汽机TCS系统整合在一起。在DCS主网中布置有一对控制器，并列于其它控制器分别
实现两组block的APS控制功能。总控逻辑通过硬接线、OPC通讯、网络等方式
与其它子系统传输信号，实现APS的总控功能。
APS分为两大类顺控，一类为辅机及外围系统自动启停顺控，另一类为主机
自动启停顺控。APS辅机及外围系统顺控包括厂区辅助系统顺控，单循环辅助系
统顺控，联合循环辅助系统顺控。主机APS的启动方式分为四种：单循环模式启
动燃机、联合循环模式启动燃机、燃机运行后联合循环模式整套启动、联合循环
模式整套启动。停运顺控方式分为以下几种：联合循环整套停运、整套停运不停
燃机、燃机单循环运行停运。
APS的功能组设计
按系统或者设备功能进行分类，设计了若干功能组，每个功能组涵盖设备数
量不同，数量多的有10多个设备，少的仅有一个设备。
如包括闭式水系统功能组性能加热器功能组、排污冷却系统功能组、蒸汽疏
水系统功能组等等功能组。
在以上功能组设计中，每个功能组的功能为：投入时为功能组所含设备投入
自动以及使设备的自动控制功能生效；退出时停止或关闭设备但不退出设备自动
状态。
自动启停的顺控简介
在实际组态中把APS分为：厂区辅助系统、单循环辅助系统、联合循环辅助
系统、主系统4部分的顺控。
APS启动：
1.厂区辅助系统顺控包括启动空压机系统，启动原水系统，启动化水车间系
综采工作面自动化系统技术方案 北京天地玛珂电液控制系统有限公司
二零零五年一月
目录 0. 公司介绍 (01) 1. 系统目标 (02) 工作面生产自动化 .......................................... .... ..... 在线监测工作面状态 .............................................. 2. 控制系统结构方 案 (04) 系统网络结构…… 控制网络技术指标 监控子系统……… 3. 系统功能及其实现......................................................... .. (09) 工作面顺槽控制功能……………………………………….. ….……… . … 工作面设备监测控制功能………………………………………………………… 监测内容显示……………………………………………………………………… 控制系统软件功能…………………………………. ………… . …………… 4?系统监测控制数据点........ .?… .............. . ....... . ... 16
0. 公司介绍 北京天地玛珂电液控制系统有限公司是天地科技股份有限公司与德国Marco 系统分析与开发有限公司合资经营的以液压支架电液控制系统的研究开发、生产、销售和相关技术服务为主业的专业自动化公司。 天地科技是煤炭科学研究总院以其部分优良资产为基础发起成立并控股的上市公司，具有四十多年专业从事煤炭科技研发工作的基础、经验、技术储备和人才优势；德国Marco 公司（总部在德国慕尼黑）是专门从事液压支架电液控制系统研发和生产经营的高科技专业公司，具有20多年的历史，是国际市场 3 大液压支架电液控制系统供应商之一，在德国占有80%以上的市场份额，技术水平处于国际领先地位。 天玛公司于2001年7 月注册成立，获得了“高新技术企业证书” ，并通过了 ISO9001：2000 版的质量体系认证。公司位于煤炭科学研究总院内，设有市场部、研发部、生产部、综合部、备件库和维修服务中心。公司现有员工40 多人，其中博士 2 人、硕士9 人、大学本科12 人，这些技术人员具有长期进行煤矿电子自动化、液压技术研究的专业基础和开发经验。 公司装备了进口数控双主轴切削中心、全套进口的专用电缆加工设备和各种机床，具有良好的生产高技术产品的条件。公司拥有装备了高精度“标准源” 、逻辑分析仪、记忆示波器、开发系统等上百台仪器仪表的电气开发实验室和装备了三台乳化液泵、两台液压支架和液压试验台等的液压系统研究试验室，具有科学、规范、完善的检测手段和极好的研究开发、试验条件。 公司的主导产品PM31型液压支架电液控制系统在引进德国Marco公司的成熟技术的基础上，结合我国煤矿的技术条件进行了改进提高，通过采取关键部件引进、逐步提高国产化率、按中国的法规通过“煤安标志”检验（已取得证书）并由中方技术人员进行系统设计配套、技术支持和售后服务等措施，在保证产品质量和服务水平的前提下，最大程度地降低了系统的价格，使得该系统适合在我国的煤矿推广应用。目前，该系统已经有 3 个工作面分别成功应用于兖州矿业集团和开滦矿业集团。 公司还有KS2液压支架快速移架系统、KGJ-B型综采工作面综合监测系统、手动液压支架操作系统、综采工作面喷雾系统等相关技术和产品。 公司将以提供产品、系统设计、设备配套、技术支持、售后服务和工程承包等多种方式，坚持“精益求精，供电液控制系统精品；优质服务，树煤炭行业一流品牌”的质量方针，竭诚为我国煤矿用户服务。
电厂汽轮机运行优化措施探讨 随着社会经济的发展，电力企业自身的规模和效益也在不断发生着变化，这就意味著电力企业将会因此而迎来更多的经济和社会利益空间。所以，企业在发电过程中虽然有所损耗，但也能在控制损耗的过程中提升效率。 标签：电厂汽轮机；运行优化；措施 一、电厂汽轮机运行能耗分析 （一）汽轮机的配气方式 目前我厂汽轮机的配汽和运行方式：主汽门和调门各自均有独立的执行机构和调节回路，高压调节阀有两种控制方式，第一为单阀控制，所有高压调节阀同时同行程开关，节流调节全周进汽，有利于对汽轮机进行暖机。规定机组每次冷态、温态启动后，单阀状态下运行24小时，以减少固体粒子的腐蚀。第二为顺序阀控制，高压调门按一定顺序依次开启，节流损失少，效率高。两种方式可无扰切换。 （二）汽轮机启动与停止产生的耗损 汽轮机的启动与停止简单来说就是汽轮机转子应力变化。汽轮机运行时，转子表明的蒸汽参数会发生升降变化，促使转子内部的温度不稳定，当转子长时间在这种状况下工作，若是没有合理有效地处理好参数，那么汽轮机启动与停止中产生的损耗就很大，进而导致汽轮机运行效率下降，使用寿命缩短。 （三）汽轮机组运行损耗 在电厂生产运行中，汽轮机的主要作用就是为能量转化提供动力支持。汽轮机运行复杂，汽配方式也较为复杂，进而导致汽轮机组运行能耗较大。汽轮机组中的汽阀表现较为明显，而汽阀的调节主要分为两种，一种是单阀调节，另一种是顺序阀调节，其中单阀调节就是指直接利用汽轮机表面蒸汽参数进行控制，而顺序阀调节是指利用喷嘴对蒸汽阀门开关进行控制。在汽轮机运行中汽阀压力很大，喷嘴室、外缸非常容易发生变形，密封性降低等情况都会导致汽轮机运行能耗增加。 （四）汽轮机空冷凝汽器损耗 汽轮机中的空冷凝汽器直接影响着汽轮机的热传递效率，若是空气冷凝器出现问题就必定会降低热效率，进而导致整个汽轮机热传递效率被降低。另外，影响热传递效率的还有凝结水溶氧因素，若是溶氧发生问题，不仅会影响热传递效率，还会对设备和管道造成氧化腐蚀。在气温低的状况下，空冷凝汽器还容易出现流量不均衡现象，从而造成汽轮机工作效率被降低。
十、机组自启停APS系统专题 机组自启停控制系统APS是热工自动化技术的最新发展方向之一。APS是实现机组启动和停止过程自动化的系统，其优势在于可以提高机组启停的正确性、规范性，大大减轻运行人员的工作强度，缩短机组启停时间，从整体上提高机组的自动化水平。 FOXBORO公司根据应用经验，做如下说明： APS功能设计 APS功能包括机组自动启动与自动停止。其中自动启动有冷态、温态、热态和极热态四种启动方式，对于汽机来说，其区别主要在于汽轮机自动开始冲转时对主蒸汽参数的要求不同，因而汽轮机冲转前锅炉升压时间不同。 ●冷态方式：第一级金属温度≤120℃ ●温态方式：第二级金属温度>120℃，且≤300℃ ●热态方式：第一级金属温度>300℃，且≤380℃ ●极热态方式：第一级金属温度>380℃ 对于锅炉来说，区分以上4种启动方式，主要由汽包壁温、汽包压力和停炉时间来决定。 四种启动方式都可分为九步，每步设计为1个断点。只有在前一步完成的条件下，通过所提供的按钮确认启动下一步，APS才会开始下一步，在每一步的执行过程中，均设计“GO/HOLD”逻辑，这九步为： 1）启动准备 2）汽机抽真空 3）锅炉初始清洗 4）锅炉冷态清洗 5）锅炉点火 6）热态清洗 7）汽机冲转 8）并网、带初负荷 9）升至目标负荷（40％BMCR） 第九个断点即加负荷断点中进行到由APS设定负荷指令为40%MCR并实现后，发出由CCS进行负荷控制并投入协调方式的命令，断点完成后，APS退出，此时机组的启动已完成，机组负荷由CCS 系统控制升至操作员的设定值或由中调（AGC）给出的设定值方式。为了适应随后整个生产过程的全程自动控制，CCS必须能根据负荷指令要求自动地投切燃烧器，适应不同的负荷要求。 投入APS前，必须具备启动允许条件，如锅炉加药系统、汽水采样系统、锅炉排污系统、灰处理系统、锅炉补水系统具备投入条件，凝结水、给水系统上水，循环水系统上水，开闭式冷却水系统上水、压缩空气系统、化学精处理系统、凝汽器胶球清洗系统、凝汽器铜管造膜系统具备投入条件，启动密封油系统，发电机充氢等已准备好。 机组自动停止也可设6步，也设计“GO/HOLD”逻辑，这6步分别为： ①减负荷 ②最小负荷 ③解列 ④汽机跳闸 ⑤真空破坏及燃烧器退出
我国首个煤矿综采无人工作面自动化系统研制成功（图） 文字说明 山西科达自控工程技术有限公司成立于2000年11月，是一家提供煤矿自动化系统整体解决方案、煤矿大型关键设备自动化控制装置及物业式自动化专业服务的高新技术企业主要服务行业有：煤矿自动化和城市公共设施自动化（市政自动化）。 煤矿自动化方面，科达自控一贯以煤矿安全为己任，致力于打造“三无”煤矿为我公司奋斗的目标，“三无”煤矿即煤矿生产无人值守、矿井无线全覆盖、无重大人员伤亡事故。我们认为要彻底改变我国煤矿安全事故频发的状况，除了在政策上加强煤炭资源整合的力度，为煤矿生产创造一个良好的政策环境以外，在煤矿生产方面，实施以无人值守和全矿井无线全覆盖网络系统为核心的技术改造，才能从根本上实现煤矿无人员伤亡重大事故。煤炭作为我国主要能源，它的规模化、集约化生产决定了其对大型设备的依赖较强，其中煤矿生产中的关键设备的自动化水平很大程度上决定了矿山生产的总体效率和安全水平。本公司生产的煤矿井下无人值守提升机自动控制系统、无人值
守大型皮带输送机控制系统、无人值守矿井主扇智能节能控制系统及无人值守矿井水情预警系统等产品都是公司独立研制成功并推向市场，在国内具有领先的技术水平，上述产品已成功应用于“西山煤电”、“晋城煤业”、“潞安环能”、“大同煤业”、“中煤平朔煤业”等大型煤炭企业，并取得良好效果。随着节能减排和数字矿山概念的不断推进，这些产品必将成为市场上的主流产品。本公司除提供上述采掘、运输、提升、排水等煤矿关键设备的单机控制系统之外，还提供全矿井综合自动化平台。 我国大中型煤矿在煤矿生产的大部分关键环节实现了自动化的改造，但是在设备最多，难度最大的采煤环节还是一个空白，采煤环节必须在现场进行人工操作。由我公司研发并负责技术总承包的国内首个煤矿综采无人工作面已在晋煤集团古书院矿运行。该系统负责对200多台设备的进行集中控制，代表了采煤控制的世界先进水平。无人工作面的主要特点如下： 1、在顺槽控制中心，实现工作面的控制υ 2、采煤机自动记忆切割υ 3、液压支架自动定位，推移υ 4、三机自动联动υ 5、皮带系统及泵站的自动控制υ 6、视频监视自动跟踪υ 相关资料：煤矿综采工作面由机械化向自动化的飞跃-----综采无人工作面整体构想与实现 山西科达自控董事长付国军 煤矿是国民经济必不可少的基础性行业，然而它在民众的心目中却是一个管理混乱、技术落后、事故频发的代名词。与国外发达国家的煤矿相比，百万吨死亡率要高出很多。一些重大的恶性事故在国际上极大的破坏了国家形象，也影响了我党的执政能力。提高煤矿的安全水平，减少人员伤亡一直是国家政府，尤其是煤炭大省领导不断努力的大事。我认为一方面要求行业相关领导提高认识水平，加大
机组优化运行管理技术措施 编制：王毅薛德仁张喜来赵志良吴焕清审核：支国庆 批准：杨邺张忠 北方联合电力临河热电厂
机组优化运行管理技术措施 1、主机运行优化 1.1机组启停阶段 1.1.1机组启动阶段 1.1.1.1恢复待启动机组循环水系统时，如另一台机组运行，则启动初期，循环水系统由运行机组串带。 1.1.1.2恢复待启动机组开式水系统时，如另一台机组运行，则启动初期（接带负荷50MW前），由运行机组循环水系统串带，开式水系统保持静压供水。 1.1.1.3恢复待启动机组闭式水系统时，如另一台机组运行，则启动初期（接带负荷50MW前），由运行机组串带。注意：串带时，注意监视机组闭式水箱水位。 1.1.1.4系统冲洗 系统冲洗阶段，采用采用纯汽泵方式，电泵停转备用。当汽包压力达0.8Mpa 左右时，利用辅汽冲转汽泵。启停机中若电泵运行应尽量减少阀门的节流损失；用调节给水泵转速来调节给水流量和给水压力，以提高效率。并且再循环阀关至10-20%，减小电动给水泵电耗。 锅炉点火前3小时左右，辅汽至汽泵汽源管道暖备至主汽门前。如主汽门、调速汽门严密性差，应暖备至电动主汽门前。 1.1.1.4.1通过凝补泵（除盐水泵）给除氧器上水至 2.0米，放水至凝汽器进行冲洗。 1.1.1.4.2凝汽器放水至-4米高悬浮废水坑。 1.1.1.4.3当凝结水及除氧器出口水含铁量大于1000微克／升时，应采取排放冲洗方式。 1.1.1.4.4当冲洗至凝结水及除氧器出口含铁量小于300微克／升时，启动变频凝结泵，凝结水系统投入运行，采取循环冲洗方式，并投入凝结水精处理装置，使水在凝汽器与除氧器间循环。投入凝结水系统加氨处理设备，控制冲洗水PH 值位9.0－9.3，以形成钝化体系，减少冲洗腐蚀。 1.1.1.4.5当除氧器出口含铁量小于200微克／升时，凝结水系统、低压给水系统冲洗结束。无凝结水精处理装置时，应采用换水方式，冲洗至出水含铁量小于100微克／升。

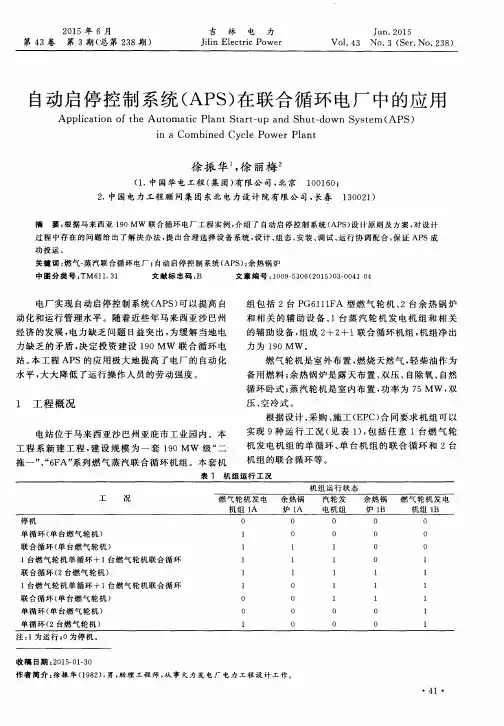

燃气蒸汽联合循环机组自启停控制系统（APS）研究及应用 发表时间：2018-12-18T10:32:49.603Z 来源：《基层建设》2018年第31期作者：秦晓洁 [导读] 摘要：APS是电厂热工自动控制技术的研究热点之一，本文论述了APS基本概念、体系框架及其重点技术，并结合燃气蒸汽联合循环机组控制特点，对APS应用在联合循环机组中提出了规划方案，并提出了在APS建设中应注意的问题和建议。 中国电力工程顾问集团中南电力设计院有限公司湖北武汉 430071 摘要：APS是电厂热工自动控制技术的研究热点之一，本文论述了APS基本概念、体系框架及其重点技术，并结合燃气蒸汽联合循环机组控制特点，对APS应用在联合循环机组中提出了规划方案，并提出了在APS建设中应注意的问题和建议。 关键词：APS；自启停控制；燃气蒸汽联合循环 1 概述 联合循环机组启动过程中，通过控制燃机的负荷即控制燃机的排气量和排气温度，使其按合理的温度梯度加热锅炉蒸汽，满足进入汽轮机的主蒸汽的流量和温度及压力的参数要求，在安全的前提下尽可能的缩短联合循环机组的启动时间，以获得良好的经济效益。 APS可以使机组按照预先设定好的程序完成机组的自动启停，这不仅大大简化了运行人员的操作强度，还可使机组的启停做到标准化、规范化，提高机组的安全可靠性，避免误操作；另外APS也缩短了机组的启动时间，提高了机组的经济效益。因此，对于联合循环机组，设置APS将为电厂以后的运行带来极大的便利。 2 APS的主要研究内容 2.1 APS的体系框架 APS采用4 层金字塔形结构，由上至下分别为机组级控制层、功能组级控制层、子功能组级、驱动级，该结构采用合理的层控制方式，APS的体系框架如图1所示。 图1 APS体系框架示意图 采用上述分层控制方式，每层任务明确，层与层之间接口界限分明，同时，各层之间联系密切可靠。将整个机组控制化大为小，将复杂的控制系统分成若干个功能相对独立和完善的功能组，减轻了机组控制级统筹全厂控制的压力，简化了控制系统的设计。 2.2 APS的断点设计 断点方式将APS启动和停止这个大顺控分为若干个顺控来完成，每个断点的执行均需人为确认才能开始。采用断点控制方式，各断点既相互联系又相互独立，只要条件满足，各断点均可独立执行，符合电厂生产过程的工艺要求。 断点设计是APS的核心技术之一，断点设计的合理与否关系到APS应用和实施的成败，APS的断点设计要结合机组设备实际情况和运行人员的经验和需求（控制断点一般不多于10个），要按机组自启停的过程来设计。各断点既相互联系又相互独立，要适合机组各种的运行方式，符合电厂生产过程的工艺要求，既可给APS 系统提供支持，又可满足对各单独运行设备及过程的操作要求。 3 联合循环机组工程设想 3.1 总体设计思想： （1）项目逻辑模块化：根据阶段单元、步骤单元、信号单元、状态显示等各种完成特定功能的控制逻辑设计成模块化。 （2）步骤阶段化：通过合理而有效的设备控制程序的阶段和步骤，以及对危及机组安全的反向判据的连续监控，使机组的启停程序综合考虑安全性和经济性。 （3）判据条理化：一次判据、二次判据、反向判据、指令时间、允许时间、等待时间、判据的有效区及其对程序重定位的影响，都是APS的充分考虑因素。 （4）运行经验化：注重实际操作指导的功能。 3.2 框架设计方案 按照APS的分级原则，将热力系统工艺流程分解成若干局部的独立过程。由设备级控制设备实现相对独立的启停阶段；再由功能组级联系设备级完成单系统启停和自动控制；最终由机组级协调功能组级、相对独立的设备和控制系统等，来共同实现机组的全程启停控制。 机组级：机组自启停主控程序（APS）。 功能组级：余热锅炉系统（给水系统等），机组SCS系统（凝结水系统、疏放水系统、工业水系统、除氧给水系统、润滑油系统、循环水系统等），燃机控制系统（燃机自启停），高低压厂用电系统（励磁系统、自动准同期等）。 子功能组级：高压给水、中压给水、凝结水泵、给水泵、工业水泵、低压厂用电备用自投、高压厂用电备用自投子组等。 驱动级：单台电动机，电动门，电磁阀，断路器等控制系统。 3.3 断点设计方案
( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 联合循环燃气轮机发电厂简介 (通用版) Safety management is an important part of production management. Safety and production are in the implementation process
联合循环燃气轮机发电厂简介(通用版) 联合循环发电：燃气轮机及发电机与余热锅炉、蒸汽轮机共同组成的循环系统，它将燃气轮机排出的功后高温乏烟气通过余热锅炉回收转换为蒸汽，再将蒸汽注入蒸汽轮机发电。形式有燃气轮机、蒸汽轮机同轴推动一台发电机的单轴联合循环，也有燃气轮机、蒸汽轮机各自推动各自发电机的多轴联合循环。胜利油田埕岛电厂采用的是美国GE公司的MS9001E燃气轮机,其热效率为33.79%，余热锅炉为杭州锅炉厂的立式强制循环余热锅炉。 1．燃气轮机 1.1简介 燃气轮机是一种以空气及燃气为工质的旋转式热力发动机，它的结构与飞机喷气式发动机一致，也类似蒸汽轮机。主要结构有三部分：1、燃气轮机（透平或动力涡轮）；2、压气机（空气压缩机）； 3、燃烧室。其工作原理为：叶轮式压缩机从外部吸收空气，压缩后
送入燃烧室，同时燃料（气体或液体燃料）也喷入燃烧室与高温压缩空气混合，在定压下进行燃烧。生成的高温高压烟气进入燃气轮机膨胀作工，推动动力叶片高速旋转，乏气排入大气中或再加利用。 燃气轮机具有效率高、功率大、体积小、投资省、运行成本低和寿命周期较长等优点。主要用于发电、交通和工业动力。燃气轮机分为轻型燃气轮机和重型燃气轮机，轻型燃气轮机为航空发动机的转型，其优势在于装机快、体积小、启动快、简单循环效率高，主要用于电力调峰、船舶动力。重型燃气轮机为工业型燃机，其优势为运行可靠、排烟温度高、联合循环组合效率高，主要用于联合循环发电、热电联产。 埕岛电厂采用的MS9001E燃气轮发电机组是50Hz，3000转/分，直接传动的发电机。该型燃气轮发电机组最早于1987年投入商业运行，基本负荷燃用天然气时的功率为123.4MW，热效率为33.79%，排气温度539℃，排气量1476×103公斤/小时，压比为12.3，燃气初温为1124℃，机组为全自动化及遥控，从启动到满载正常时间为约20分钟，机组使用MARKⅤ控制和保护系统.

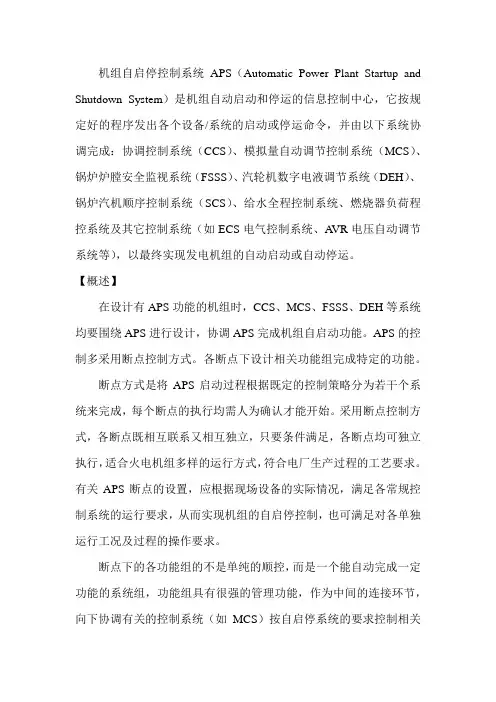

机组自启停控制系统APS（Automatic Power Plant Startup and Shutdown System）是机组自动启动和停运的信息控制中心，它按规定好的程序发出各个设备/系统的启动或停运命令，并由以下系统协调完成：协调控制系统（CCS）、模拟量自动调节控制系统（MCS）、锅炉炉膛安全监视系统（FSSS）、汽轮机数字电液调节系统（DEH）、锅炉汽机顺序控制系统（SCS）、给水全程控制系统、燃烧器负荷程控系统及其它控制系统（如ECS电气控制系统、A VR电压自动调节系统等），以最终实现发电机组的自动启动或自动停运。 【概述】 在设计有APS功能的机组时，CCS、MCS、FSSS、DEH等系统均要围绕APS进行设计，协调APS完成机组自启动功能。APS的控制多采用断点控制方式。各断点下设计相关功能组完成特定的功能。 断点方式是将APS启动过程根据既定的控制策略分为若干个系统来完成，每个断点的执行均需人为确认才能开始。采用断点控制方式，各断点既相互联系又相互独立，只要条件满足，各断点均可独立执行，适合火电机组多样的运行方式，符合电厂生产过程的工艺要求。有关APS断点的设置，应根据现场设备的实际情况，满足各常规控制系统的运行要求，从而实现机组的自启停控制，也可满足对各单独运行工况及过程的操作要求。 断点下的各功能组的不是单纯的顺控，而是一个能自动完成一定功能的系统组，功能组具有很强的管理功能，作为中间的连接环节，向下协调有关的控制系统（如MCS）按自启停系统的要求控制相关
