结构识图梁板柱
欧阳学文
框架梁中通长筋的标注
梁的上、下通长筋的标注
1.梁的类型和编号：楼面框架梁1
2.矩形截面框架梁的尺寸：宽度b=300mm，高度h=500mm
3.箍筋：I级钢，直径6mm的双肢箍，加密区箍筋间距100mm，非加密区箍筋间距200mm
4.上部通长纵筋：2根直径16mm的II级钢
5.左支座处上部纵筋为4根直径16mm的II级钢（HRB335）（包括2根通长筋）
6.中间上层纵筋未原位标注，此处纵筋同集中标注，为2根直径16mm的II级钢（HRB335）
7.右支座处上部纵筋为4根直径16mm的II级钢（HRB335）（包括2根通长筋）
1.悬挑梁与框架梁同一标高，上部配筋相同
2.悬挑梁与框架梁同一标高，上部配筋不同
3.悬挑梁与框架梁不同标高，上部配筋相同
4.纯悬挑梁
框支梁的钢筋绑扎操作
柱配筋图
(1) 模板图
模板图主要表明钢筋混凝土构件的外形，预埋铁件、预留钢筋、预留孔洞的位置，各部位尺寸和标高、构件以及定位轴线的位置关系等。
(2) 配筋图
配筋图包括立面图、断面图和钢筋详图，主要表示构件内部各种钢筋的位置、直径、形状和数量等。
(3) 钢筋表
为便于编制预算，统计钢筋用料，对配筋较复杂的钢筋混凝土构件应列出钢筋表，以计算钢筋用量。
①截面注写法
在分标准层绘制的柱平面布置图上，对所有的柱子编号，分别在同一编号的柱中选择一个截面，并将此截面在原位放大，以直接注写截面尺寸、轴线定位和配筋具体数值。
②列表注写法
?在分标准层绘制的柱平面布置图上，对所有的柱子编
号，然后对同一编号的一个柱子列表表达其截面、配筋
等
③列表法：
优点：一般只需要画1个平面图
平面图上只画柱子轮廓，柱子不会在图纸碰撞缺点：钢筋用列表表达，钢筋不画出来，感性认知差适用范围：各种的结构

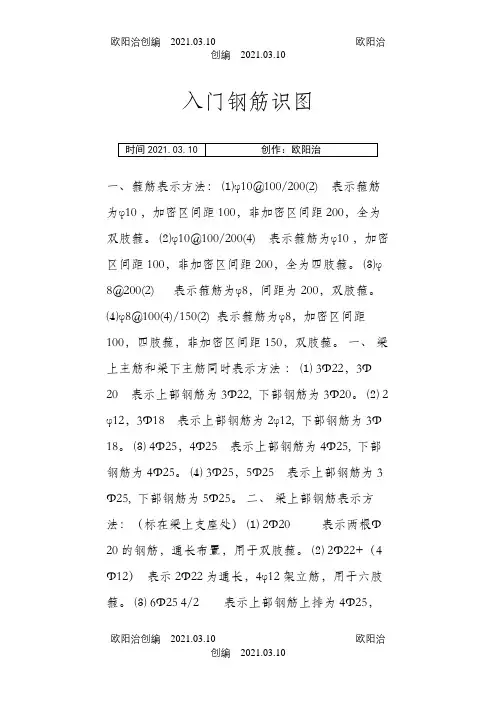

钢筋识图入门 一、箍筋表示方法： ⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通长布置。 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□ 4Φ25 2Φ25 4Φ25 300×700 N4φ10 KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。
结构图纸中的钢筋标注（一） 集中标注 相对于原位标注而言，用一条直线引出，在梁中用水平或垂直线引出，在柱中用斜线引出。在剪力墙中用折线引出。 集中标注是大致的总体的注明，在梁的内容有：构件代号，跨数，截面尺寸，箍筋直径间距支数，上部或加下部贯通纵筋根数直径，腰筋根数直径等。在柱中纵筋有时表示全部根数直径，有时表示4角的根数直径。原位标注 相对于集中标注而言，是集中标注的具体补充与细化。当这两种标注发生矛盾时，通常是以原位标注为准，但是从安全起见，还是钢筋多多益善。值得注意的是，当原位标注负弯矩筋时，已经包含了梁上部的贯通纵筋在内，这一点在图纸上常常发生混淆，设计者最容易糊涂，施工者千万马虎不得，有疑问时，直接去问设计师最好，或者宁可多用钢筋也要确保工程质量免除后患。 简单表示方法：一、箍筋表示方法： ⑴φ10@100/200(2) 表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。 ⑵φ10@100/200(4) 表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。 ⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
(5)Lφ8@100/200 L表示螺旋箍筋 二、梁上主筋和梁下主筋同时表示方法： ⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22,下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18 表示上部钢筋为2φ12,下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25,下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25,下部钢筋为5Φ25。 三、梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 四、梁腰中钢筋表示方法： ⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。 五、梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25（-2）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
一、箍筋表示方法： ⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。三、梁腰中钢筋表示方法： ⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋5Φ25，通长布置。 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25□———————————□———————□———————————□4Φ25 2Φ25 4Φ25 300×700 N4φ10 KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。 Y500×250 表示梁下加腋，宽500，高250。 N4Φ18 表示梁腰中抗扭钢筋。 φ10@100/200(2) 2Φ25 表示箍筋和架立筋。
1、建筑体系 1-1、门式刚架体系 1-1-1、基本构件图 1-1-2、说明 力学原理 门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。为保证纵向稳定，设置柱间支撑和屋面支撑。 刚架 刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。 支撑、系杆 刚性支撑采用热轧型钢制作，一般为角钢。柔性支撑为圆钢。系杆为受压圆钢管，与支
撑组成受力封闭体系。 屋面檩条、墙梁 一般为C型钢、Z型钢。承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。1-1-3、门式刚架的基本形式 a.典型门式刚架 6 s# ]8 P, H' }) e5 y! X8 Y b.带吊车的门式刚架 2 K5 J% N# x' p: p2 R c.带局部二层的门式刚架
1-1-4、基本节点a.柱脚节点 " O; `! ^4 Q# r1 5 j8 L# n* X b.梁、柱节点 + . r: U' X" R) g5 l'
4 I% m! D; ?1 n% R ■局部二层节点参照多层框架体系。1-1-5、刚架衍生形式
* t! z- I3 P. F& J! `; T* E: y/ \ ■吊车和局部二层可在衍生形式刚架中布置。 ■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。1-2、多层框架体系 1-2-1、框架图示 6 V) u$ B5 o1 v3 J
1-2-2、说明 力学模型 a.纯刚接框架：纵横两个方向均采用刚接的框架。 b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。 c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。 d.有时为保证足够的刚度，在刚接框架中亦设置支撑。 框架柱 框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。所有上部结构的力都通过框架柱传递给基础。 框架梁 框架梁一般采用H型截面。楼盖和屋盖上的力通过框架梁传递给框架柱。 支撑 支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。
一、填空题 1、在柱平法施工图中，应按规定注明各结构层的楼面标高、结构层标高及相应的结构层号，尚应注明上部结构嵌固部位位置。 2、当墙身所设置的水平与竖向分布钢筋的排数图纸未标注，这时墙体水平与竖向分布筋排数如何确定2排。 3、梁平面注写包括集中标注与原位标注，施工时，原位标注取值优先。 4、剪力墙拉筋两种布置方式为：双向和梅花双向。 5、当剪力墙水平分布筋不满足连梁、暗梁及边框梁的侧面构造钢筋的要求时，应补充注明梁侧面纵筋的具体数值，其在支座的锚固要求同连梁中受力钢筋。 6、JD 1 800×300 +3.100 3Φ18/3Φ14 表示1号矩形洞口，洞宽800、洞高300，洞口中心距本结构层楼面3100，洞宽方向补强钢筋为3Φ18，洞高方向补强钢筋为3Φ14 7、地下室外墙集中标注中OS代表外墙外侧贯通筋，IS代表外墙内侧贯通筋。其中水平贯通筋以H打头注写，竖向贯通筋以V打头注写。 8、地下室外墙底部非贯通钢筋向层内伸出长度值从基础底板顶面算起；地下室外墙顶部非贯通钢筋向层内的伸出长度值从板底面算起；中层楼板处非贯通钢筋向层内伸出长度值从板中间算起。 9、当抗震结构中的非框架梁、悬挑梁、井字梁，及非抗震设计中的各类梁采用不同的箍筋间距及肢数时，用“/”将其分开。注写时，先注写梁支座端部的箍筋，在斜线后注写梁跨中部分的箍筋间距及肢数。 10、梁侧面钢筋为构造筋时，其搭接长度为15d锚固长度为15d；为受扭纵向钢筋时，其搭接长度为ll或lle ，锚固长度为la或lae，其锚固方式同框架梁下部纵筋。 11、非框架梁、井字梁及板的上部纵向钢筋在端支座的锚固要求分两种，非别为当设计按铰接时和当充分利用钢筋的抗拉强度时。
一、箍筋表示方法： 二、 ⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。 ⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入 支座。 ⑷2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入 支座。下排筋5Φ25，通长布置。 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□ 4Φ25 2Φ25 4Φ25 300×700 N4φ10 KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。 Y500×250 表示梁下加腋，宽500，高250。 N4Φ18 表示梁腰中抗扭钢筋。 φ10@100/200(2) 2Φ25 表示箍筋和架立筋。 -0.100 表示梁上皮标高。
钢结构图纸基本识图 1．绪论；2．制图基本知识；3．投影基本知识；4．投影基本原理；5．投影变换；6．平面建筑形体的投影；7．曲面建筑形体的投影；8．建筑形体的表达方法；9．轴测投影；10．建筑施工图；11．结构施工图；12．正投影中的阴影；13．透视投影；14．展开投影；1 5．给水排水工程；16．AutoCAD绘图基础。 二：《土木建筑制图》 建筑安装工程预决算的编审工作，其基础除了应该了解，熟悉至精通建筑（房屋）的结构构件，组成和部位，相互间的关系和作用。 重要的一课是识图、读图。 工程识图是专业性很强的一门学问。 ——什么图可以作为预算的依据？ ——哪些图可以计算出一件构造的工程量？ ——从哪些图纸上可以计算出什么材料的实际耗用量？ ——有了工程量数据怎么来计算它的价值？ ——工程造价的依据有那些？ 今天开始的课程将逐步获得答案。
1.1建筑识图与工程量计算（P151） 一、建筑识图 1、基本概念 国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。 2、施工图作用：指导施工，技术依据；指导结算，支付进度款 依据；指导决算，结算工程款依据。 一套完整的施工图应： A、首页图目：从建施01-、结施01-、水施01-、电施01-（又 分强电、弱电、讯施01-）、电通01-。 标准图 设计总说明，容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价。设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。施工要求（技术与材料）项目±0.000与总图绝对标高的相对关系，室外用材、强度 等级。 装修表 门窗表
结构识图-梁--板-柱框架梁中通长筋的标注

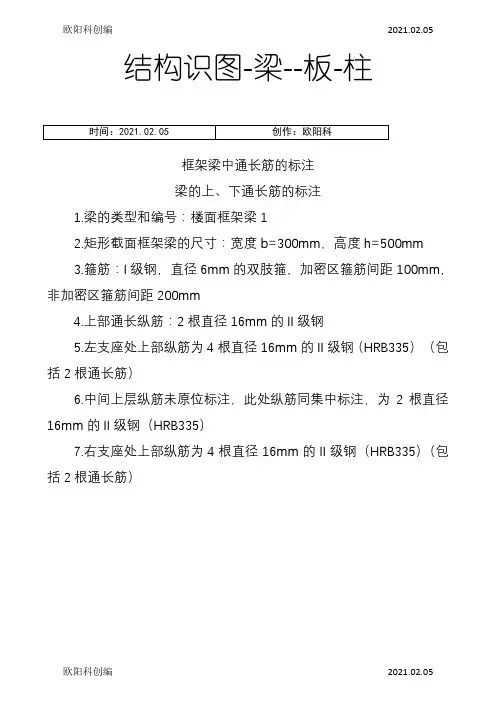

梁的上、下通长筋的标注 1.梁的类型和编号：楼面框架梁 1 2.矩形截面框架梁的尺寸：宽度b=300mm，高度h=500mm 3.箍筋：I级钢，直径6mm的双肢箍，加密区箍筋间距100mm，非加密区箍筋间距200mm 4.上部通长纵筋：2根直径16mm的II级钢 5.左支座处上部纵筋为4根直径16mm的II级钢（HRB335）（包括2根通长筋） 6.中间上层纵筋未原位标注，此处纵筋同集中标注，为2根直径16mm 的II级钢（HRB335） 7.右支座处上部纵筋为4根直径16mm的II级钢（HRB335）（包括2根通长筋）
1.悬挑梁与框架梁同一标高，上部配筋相同 2.悬挑梁与框架梁同一标高，上部配筋不同 3.悬挑梁与框架梁不同标高，上部配筋相同
4.纯悬挑梁 框支梁的钢筋绑扎操作 柱配筋图 (1) 模板图 模板图主要表明钢筋混凝土构件的外形，预埋铁件、预留钢筋、预留孔洞的位置，各部位尺寸和标高、构件以及定位轴线的位置关系等。 (2) 配筋图 配筋图包括立面图、断面图和钢筋详图，主要表示构件内部各种钢筋的位置、直径、形状和数量等。 (3) 钢筋表 为便于编制预算，统计钢筋用料，对配筋较复杂的钢筋混凝土构 件应列出钢筋表，以计算钢筋用量。 ①截面注写法 在分标准层绘制的柱平面布置图上，对所有的柱子编号，分别在 同一编号的柱中选择一个截面，并将此截面在原位放大，以直接注写 截面尺寸、轴线定位和配筋具体数值。 ②列表注写法 ?在分标准层绘制的柱平面布置图上，对所有的柱子编号，然后对同一编号的一个柱子列表表达其截面、配筋等 ③列表法： 优点：一般只需要画1个平面图 平面图上只画柱子轮廓，柱子不会在图纸碰撞 缺点：钢筋用列表表达，钢筋不画出来，感性认知差 适用范围：各种的结构
钢筋翻样基础知识·名词解释·计算公式大全 1、钢筋的锚固长度 为此构件中的纵筋伸入彼构件内的长度，以彼构件的完整边线起算。 如：梁伸入柱中；柱伸入梁中；次梁伸入主梁中；柱伸入基础中；墙或板伸入梁中；等等。 “锚固长度”应成为钢筋工的第一概念。 锚固长度是图集中的固定值。在《平法》各本图集中均有列表 锚固长度在101-1.3.4图集中总分两种：非抗震与抗震，内容是不同的。 选择锚固长度的前提条件是混凝土强度等级与抗震等级，然后参照钢筋种类决定。 在任何情况下，锚固长度不得小于250mm。 非框架梁下部纵筋的锚固长度为12d；非框架梁包括：简支梁；连系梁；楼梯梁；过梁；雨蓬阳台梁；但不包括圈梁悬挑梁和基础梁，圈梁悬挑梁和基础梁另有规定。 当边柱内侧柱筋顶部和中柱柱筋顶部的直锚长度小于锚固长度时，可向内或向外侧弯12d直角钩。
当柱墙插筋的竖直锚固长度小于规定值时，需按照101-3图集32页右下角的表或45页右上角的表加弯直角钩。 框架梁上下纵筋及抗扭腰筋和非框架梁上部纵筋的锚固长度为0. 4laE 加15d直角钩。 2、纵向受拉钢筋的绑扎搭接长度 纵向受拉钢筋的绑扎搭接长度是以锚固长度为先决条件，再根据纵向钢筋搭接接头的面积百分率给出3个修正系数来计算。 在任何情况下搭接长度不得小于300mm。 搭接长度与搭接位置是两个概念，不可混为一谈，各类构件各有具体要求。 3、受力钢筋的混凝土保护层最小厚度 前提条件是混凝土结构的环境类别。 保护层厚度在图纸的结构说明页中均有详细规定。 一般情况下，无垫层基础是70mm；有垫层基础是35mm，柱是3 0mm，梁是25mm，板是20mm，薄板是15mm,图纸中均有具体规定。
【钢筋识图入门】快速看懂钢筋结构图上的标注 ⑴10@100/200(2) 表示箍筋为直径10一级钢，加密区间距100，非加密区间距200，全为双肢箍。 ⑵10@100/200(4) 表示箍筋为直径10一级钢，加密区间距100，非加密区间距200，全为四肢箍。 ⑶8@200(2) 表示箍筋为直径8一级钢，间距为200，双肢箍。 ⑷8@100(4)/150(2) 表示箍筋为8，加密区间距100，四肢箍，非加密区间距150，双肢箍。综合解读：斜杠前面是加密区箍筋间距，斜杠后面是非加密区箍筋间距，后面刮号里的数字表示箍筋肢数一、梁上主筋和梁下主筋同时表示方法： ⑴322；320 分号前面表示上部钢筋为322, 分号后面表示下部钢筋为320。 ⑵212；318 分号前面表示上部钢筋为212, 分号后面表示下部钢筋为318。 ⑶425；425 分号前面表示上部钢筋为425, 分号后面表示下部钢筋为425。 ⑷325；525 分号前面表示上部钢筋为325, 分号后面表示下部钢筋为525。 二、梁上部钢筋表示方法：（除集中标注以外，标在梁上部支座处的钢筋） ⑴220 表示两根直径20的二级钢筋，是否是通长布置要结合看集中标
注，用于双肢箍。 ⑵222+（412）表示两根直径22二级钢，是否是通长布置要结合看集中标注，412是中间架立筋，是否是六肢箍要看集中标注的钢筋信息，也有可能是四肢箍。 ⑶625 4/2 表示上部钢筋第一排为四根直径25二级钢，上部第二排为两根直径25二级钢。 ⑷222+ 222 表示只有一排钢筋，两根直径22在角部通长布置，两根直径22在中部仅在支座处布置。 三、梁腰中钢筋表示方法： ⑴G212 表示梁两侧的构造钢筋，每侧一根12。 ⑵G414 表示梁两侧的构造钢筋，每侧两根14。 ⑶N222 表示梁两侧的抗扭钢筋，每侧一根22。 ⑷N418 表示梁两侧的抗扭钢筋，每侧两根18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴425 表示只有一排主筋，425 全部伸入支座内。 ⑵625 2/4 表示有两排钢筋，上排筋为225，下排筋425。 ⑶625 （-2 ）/4 表示有两排钢筋，上排筋为225，不伸入支座，下排筋425，全部伸入支座。 ⑷225 + 322（-3）/ 525 表示有两排筋，上排筋为5根。225伸入支座，322，不伸入支座。下排筋525，通长布置。 五、标注实例解读： KL7（3）300700 Y500250
对学习平法施工图识读的总结 钢筋混凝土结构构件配筋图的表示方法有3种：详图法、梁柱表法和平面整体表示法。详图法和梁柱表法都属于传统的施工图绘制方法，传统的结构施工图表示方法将创造性劳动和非创造性劳动混为一体，不仅有出图量大的缺点，而且图中还有大量的重复性工作，绘图过程中容易出错，也不易修改，从而导致设计效率低，质量难以控制。 平法则是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，使之构成一套新型完整的结构施工图，平法的优点是标准化程度较高，直观性强，可提高工作效率一倍以上，减少图纸量65％—80﹪，减少错漏碰缺现象及校核方便，易于更正。 在课堂上我学习的主要是梁、板、柱的平法表示方法，通过学习，我对平法也大致有了一些认识，对于一些简单的配筋图也可以看明白了，下面我就对这段时间对平法的学习做一个总结： 一.板平法施工图。板平面注写有两种方式：板块集中标注和板支座原位标注。板块集中标注的内容主要包括板块编号、板厚、贯通纵筋及板顶面标高高差。如(YXB2 h﹦160／100 B:Xc﹠YcФ8﹫200 T：XcФ8﹫200 )表示的是2号延伸悬挑板，板根部厚度为160㎜，端部厚度为100㎜，板下部双向均配置直径为8㎜间距为200㎜的构造钢筋，板上部X向配置直径为8㎜间距为200㎜的构造钢筋。板支座原位标注内容主要包括板支座上部非贯通纵筋和纯悬挑板上部受力钢筋。 二.柱平法施工图。柱平法施工图表示方法分为柱列表注写方式和截面注写方式。柱列表注写方式是指在柱平面布置图上，分别在相同编号的柱中选择一个或几个截面标注该柱的几何参数代号;在柱表中注写柱号、柱段的起止标高、几何尺寸和柱的配筋值，并配以各种柱截面形状及其箍筋类型图的方式表示柱平法施工图。截面注写方式是指在各标准层绘制的柱平面布置图的柱截面上，分别在相同编号的柱中选择一个截面，将截面尺寸和配筋数值直接标注在其上的形式。 三.梁平法施工图。梁平法施工图表示方法有梁平面注写方式和截面注写方式。梁平面注写方式是指在梁平面布置图上，分别在编号不同的梁中各选一根梁，将截面尺寸和配筋的具体数值标注在该梁上来表达梁平面的整体配筋。平面注写方式又包括集中标注和原位标注，集中标注必须标注梁编号、梁截面尺寸、梁箍筋、梁上部通长筋或架立筋、梁侧面纵向构造钢筋和受扭钢筋的配置，选注值为梁顶面标高高差；原位标注，当梁上部和下部纵筋多于一排时，用斜线自上而下分开，直径不同时中间用加号相连。梁截面注写方式是指在分标准层绘制的梁平面布置图上，分别在不同编号的梁中各选择一根梁用剖面号引出配筋图，并在其上注写截面尺寸和配筋具体数值的表示方式。
结构识图梁板柱 欧阳学文 框架梁中通长筋的标注 梁的上、下通长筋的标注 1.梁的类型和编号：楼面框架梁1 2.矩形截面框架梁的尺寸：宽度b=300mm，高度h=500mm 3.箍筋：I级钢，直径6mm的双肢箍，加密区箍筋间距100mm，非加密区箍筋间距200mm 4.上部通长纵筋：2根直径16mm的II级钢 5.左支座处上部纵筋为4根直径16mm的II级钢（HRB335）（包括2根通长筋） 6.中间上层纵筋未原位标注，此处纵筋同集中标注，为2根直径16mm的II级钢（HRB335） 7.右支座处上部纵筋为4根直径16mm的II级钢（HRB335）（包括2根通长筋）
1.悬挑梁与框架梁同一标高，上部配筋相同 2.悬挑梁与框架梁同一标高，上部配筋不同 3.悬挑梁与框架梁不同标高，上部配筋相同 4.纯悬挑梁
框支梁的钢筋绑扎操作 柱配筋图 (1) 模板图 模板图主要表明钢筋混凝土构件的外形，预埋铁件、预留钢筋、预留孔洞的位置，各部位尺寸和标高、构件以及定位轴线的位置关系等。 (2) 配筋图 配筋图包括立面图、断面图和钢筋详图，主要表示构件内部各种钢筋的位置、直径、形状和数量等。 (3) 钢筋表 为便于编制预算，统计钢筋用料，对配筋较复杂的钢筋混凝土构件应列出钢筋表，以计算钢筋用量。 ①截面注写法 在分标准层绘制的柱平面布置图上，对所有的柱子编号，分别在同一编号的柱中选择一个截面，并将此截面在原位放大，以直接注写截面尺寸、轴线定位和配筋具体数值。 ②列表注写法 ?在分标准层绘制的柱平面布置图上，对所有的柱子编 号，然后对同一编号的一个柱子列表表达其截面、配筋 等 ③列表法：
实例一： 这是一个最简单的结构图了，一个个给你解释一下吧！！这个应该是一个标准的柱截面图，8根16的主筋，箍筋采用8个的圆钢，间距在加密区为100，非加密区200，而你所说的中间的十字钢筋，也叫拉钩，就是两个方向的圆8钢筋将16的主筋对拉起来（这么讲不是专业的说法，不过这样说 或许你能够更好的理解），弯头设135度，弯头长度一般为钢筋直径的10倍，此图的弯头长度也 就是8cm！希望对你有点帮助！！ 先跟你介绍下梁的钢筋有纵向受力钢筋，架立钢筋，箍筋，上部钢筋，构造钢筋。上下贯通就是钢 筋在整个构件当中要拉通，2Φ25表示两根直径为25的钢筋，具体是什么钢筋得从图纸上看， 2Φ20也一样。N应该表示抗扭钢筋。至于2Φ22+2Φ18怎么下料，应该是2根直径22和2根直 径18的钢筋，长度得从图纸上看。 实例二：
一、钢筋混凝土结构简介 混凝土是由水泥、砂子、石子和水按一定的比例拌和而成。凝固后坚硬如石，受压能力好，但受拉能力差，容易因受拉而断裂(图3.3.2a)。为了解决这个矛盾，充分发挥混凝土的受压能力，常在混凝土受拉区域内或相应部位加入一定数量的钢筋，使两种材料粘结成一个整体，共同承受外力。这种配有钢筋的混凝土，称为钢筋混凝土(图3.3.2b)。 钢筋混凝土粘结锚固能力可以由四种途径得到：①钢筋与混凝土接触面上化学吸附作用力，也称胶结力。②混凝土收缩，将钢筋紧紧握固而产生摩擦力。③钢筋表面凹凸不平与混凝土之间产生的机械咬合作用，也称咬合力。④钢筋端部加弯钩、弯折或在锚固区焊短钢筋、焊角钢来提供锚固能力。 用钢筋混凝土制成的梁、板、柱、基础等构件，称为钢筋混凝土构件。钢筋混凝土构件，有在工地现场浇制的，称为现浇钢筋混凝土构件。也有在工厂、工地以外预先把构件制作好，然后运到工地安装的，这种构件称为预制钢筋混凝土构件。此外还有的构件，制作时对混凝土预加一定的压力以提高构件的强度和抗裂性能，称为预应力钢筋混凝土构件。
对钢筋平法识图的认识 平面整体法简称“平法”，所谓“平法”的表达式，是将结构构件尺寸和配筋按照平面整体表示法的制图规则直接表示在各类构件的结构平面布置图上，在于标准构件详图相配合，即构成完整的结构施工图。它改变了传统的结构构件从结构平面图中索引出来。在逐个绘置配筋详图的繁琐表示方法。 我们原先用的传统的结构施工图表示方式方法将创造性劳动和非创造性劳动混为一体，不仅具有出图量大的特点，而且图中含有大量的重复性工作。绘图过程中容易出错，修改也很不方便，从而导为适应工程建设的需要，接够施工图致设计效率低，质量难以控制。为适应工程建设的需要，结构施工图必须做到图面清晰、明、于识读，符合设计，施工、档的要求同时也符合建筑结构专业制图规则，保证制图质量。为此产生了结构标准化。构件标准化的思路，数字化，符号化的表示方法在结构平面图上表示创造性设计，称为“平面整体设计方法 钢筋混凝土结构施工图平面整体表示法与传统的结构施工图相比，平面标准化程度较高，直观性强，其优点是可提高工作效率一倍一上，减少图纸量65%~80%,减少错、漏、碰、缺现象级校核方便，便于更正。平法改变了传统的将结构构件从结构平面布置图中索引出来，在逐个绘制配置钢筋详图的繁琐方法,混凝图中设计方法的重大改革. 按平法设计绘制的施工图，一般是由各类结构构件的平法施工图中和标准构造详图两部分，但对于复杂的工业与民用建筑，尚需增加模版、开洞和预埋件等平面图。只有在特殊情况下才需要增加剖面配筋图。 在平法施工图中，将所有柱、墙、梁等构件进行编号，编号中含有类型代号和序号等，其中类型代号的主要作用是指明所选用的标准构造详图。在标准构造详图上，已经按其所属构架表明代号，已明确该详图与平法施工图中相同构件的互补关系，使两者结合构件成玩整的结构设计图。 一、有梁楼盖板法施工图 1定义：有梁楼盖板是以梁为支座的楼面板与屋面板，有梁楼盖板平法施工图，是在楼面板和屋面板布置图上采用平面注写方式表达楼板尺寸和配筋。 2：板平面注写方式主要有两种：板块集中标注和板支座原位标注。 二：柱平法施工图 表达柱截面及配筋的方法。施工员依据平法施工图及相应的标准构造详图进行施工，故称为柱平法施工图。 2在柱截面注写方式的规定 （1）当柱的分段截1柱平法施工图是指在柱平面布置图上，根据设计结果，采用列表注写和截面注写方式面尺寸和配筋相同时，紧分段截面与轴线级柱偏心不同，采用相同编号。 （2）设计时，从相同的标号中选择一个截面，按需要的比例原位放大绘制柱截面配
一、箍筋表示方法： ⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通长布置。 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□ 4Φ25 2Φ25 4Φ25 300×700 N4φ10 KL7(3) 300×700表示框架梁7，有三跨，断面宽300，高700。 Y500×250表示梁下加腋，宽500，高250。 N4Φ18 表示梁腰中抗扭钢筋。
钢筋平法识图的认识总 结 标准化工作室编码[XX968T-XX89628-XJ668-XT689N]
钢筋平法识图的认识总结 本学期了解一些关于平法识图的知识，并发现了其应用的广泛性。通过老师的讲解和平法图解的了解学习，进一步知晓了建筑构件中一些钢筋的配置以及布置方法，进一步了解了有关建筑识图的知识。混凝土结构施工图平面整体表示方法简称平法,这种所谓"平法"的表达方式,是将结构构件的尺寸和配筋,按照平面整体表示法的制图规则,直接表示在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套完整的结构施工图。平法改变了传统的那种将构件从结构平面图中索引出来,再逐个绘制配筋详图的繁琐表示方法。学习平法图集应在理解的基础上与实际的工作相结合进行分析加以运用，这样才能真正领悟平法的真正内涵。平法制图适用于各种现浇混凝土结构的柱、剪力墙、梁等构件的结构施工图。 一、梁平法两种标注： 1.集中标注 （1）梁编号：类型代号、序号、跨数、有无悬挑代号。 （2）梁截面尺寸。当为等截面梁时, 用b×h表示；当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值。即为b×h1/h2。 （3）梁箍筋，包括钢筋级别、直径、加密区与非加密区间距及肢数值。箍筋加密区与非加密区的不同间距及肢数需用斜线（“/”）分隔；当梁箍筋为同一种 间距及肢数时，则不需要用斜线；当加密区与非加密区的箍筋肢数相同时， 则将肢数注写一次；箍筋肢数应写在括号内。加密区范围见相应抗震级别的 标准构造详图。如φ10@100/200(4)，表示直径为10mm的Ⅰ级钢筋，加密区 间距为100mm，非加密区间距为200mm，均为四肢箍。 2、原位标注 （1）梁支座上部纵筋数量、等级和规格，写在梁上方，且靠近支座。 当上部纵筋多于一排时, 用斜线“/”将各排纵筋自上而下分开。如：6φ25 4/2：上一排纵筋为4φ25, 下一排纵筋为2φ25。 同排纵筋有两种直径时, 用加号“+”将两种直径的纵筋相连, 注写时将角部 纵筋写在前面。中间支座两边的上部纵筋不同时, 须在支座两边分别标注； 相同时, 可仅在支座的一边标注配筋值, 另一边省去不注。 （2）梁下部纵筋数量、等级和规格，写在梁下方，且靠近跨中。 梁的集中标注中分别注写了梁上部和下部均为贯通的纵筋值时,则不需要在梁 下部重复做原位标注。当下部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开。如：6φ25 2/4：上一排纵筋为2φ25,下一排纵筋为4φ25。全部伸入支座；同排纵筋有两种直径时, 用加号“+”将两种直径的纵筋相连, 注写时将
钢筋平法识图的认识总 结 文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]
钢筋平法识图的认识总结 本学期了解一些关于平法识图的知识，并发现了其应用的广泛性。通过老师的讲解和平法图解的了解学习，进一步知晓了建筑构件中一些钢筋的配置以及布置方法，进一步了解了有关建筑识图的知识。混凝土结构施工图平面整体表示方法简称平法,这种所谓"平法"的表达方式,是将结构构件的尺寸和配筋,按照平面整体表示法的制图规则,直接表示在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套完整的结构施工图。平法改变了传统的那种将构件从结构平面图中索引出来,再逐个绘制配筋详图的繁琐表示方法。学习平法图集应在理解的基础上与实际的工作相结合进行分析加以运用，这样才能真正领悟平法的真正内涵。平法制图适用于各种现浇混凝土结构的柱、剪力墙、梁等构件的结构施工图。 一、梁平法两种标注： 1.集中标注 （1）梁编号：类型代号、序号、跨数、有无悬挑代号。 （2）梁截面尺寸。当为等截面梁时, 用b×h表示；当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值。即为b× h1/h2。 （3）梁箍筋，包括钢筋级别、直径、加密区与非加密区间距及肢数值。箍筋加密区与非加密区的不同间距及肢数需用斜线（“/”）分隔；当梁 箍筋为同一种间距及肢数时，则不需要用斜线；当加密区与非加密区 的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。加 密区范围见相应抗震级别的标准构造详图。如φ10@100/200(4)，表 示直径为10mm的Ⅰ级钢筋，加密区间距为100mm，非加密区间距为 200mm，均为四肢箍。 2、原位标注 （1）梁支座上部纵筋数量、等级和规格，写在梁上方，且靠近支座。 当上部纵筋多于一排时, 用斜线“/”将各排纵筋自上而下分开。如：6 φ25 4/2：上一排纵筋为4φ25, 下一排纵筋为2φ25。 同排纵筋有两种直径时, 用加号“+”将两种直径的纵筋相连, 注写时将 角部纵筋写在前面。中间支座两边的上部纵筋不同时, 须在支座两边分 别标注；相同时, 可仅在支座的一边标注配筋值, 另一边省去不注。 （2）梁下部纵筋数量、等级和规格，写在梁下方，且靠近跨中。
钢结构识图培训讲义 技术部周耀彬 2009-5-24 第一章识图基础 一、投影及三视图 三视图：正视图（上左）、侧视图（上右）、俯视图（下） 三视图在使用是不一定完整，可能只出现其中两个。 有剖视符号的情况下，按照符号所示方向看物体，无剖视符号时，一般习惯的看图方向是： 侧视图在正视图的右侧时，表示是站在正视图中物体的右侧向左看； 侧视图在正视图的左侧时，表示是站在正视图中物体的左侧向右看； 俯视图表示从上向下看到的正视图中的物体 看图方向的正确至关重要，决定了装配方向的正确与否，由于详图绘制人员的个体差异，选择表达方式上会有所差异，需要在图面上相互印证，如有不一致处及时和制图人员沟通确认。 二、剖面符号和断面符号
1.断面符号 表示从符号处剖开看到的断面，不表示断面后方的其他东西； 2.剖面符号 表示从符号处剖开看到的断面及断面后方的其他东西； 3.在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接 近，着重表达的是看物体的方向。 看物的方向是从粗线朝文字的方向看。粗线表示人的眼睛，文字表示看的朝向。 三、索引符号及节点符号 1.不带剖视方向的索引 字母a，如果节点详图不在本图中，就写对应的图纸编号，比如“详图-09”或“09”等。 有时也直接索引出来后直接放大，不用到节点符号，如下图： 2.带剖视符号的索引 与剖(断)面符号类似，看物的方向是从粗线朝细线的方向看。粗线表示人的眼睛，细线表示看的朝向。
四、对称符号 五、焊缝符号* 1.焊缝基本符号（常用）：表示焊缝横截面形状的符号
2.辅助符号：表示焊缝表面形状特征的符号 3.补充符号：补充说明焊缝的某些特征而采用的符号
结构识图-梁--板-柱 欧阳光明（2021.03.07） 框架梁中通长筋的标注 梁的上、下通长筋的标注 1.梁的类型和编号：楼面框架梁1 2.矩形截面框架梁的尺寸：宽度b=300mm，高度h=500mm 3.箍筋：I级钢，直径6mm的双肢箍，加密区箍筋间距100mm，非加密区箍筋间距200mm 4.上部通长纵筋：2根直径16mm的II级钢 5.左支座处上部纵筋为4根直径16mm的II级钢（HRB335）（包括2根通长筋） 6.中间上层纵筋未原位标注，此处纵筋同集中标注，为2根直径16mm的II级钢（HRB335） 7.右支座处上部纵筋为4根直径16mm的II级钢（HRB335）（包括2根通长筋）
1.悬挑梁与框架梁同一标高，上部配筋相同 2.悬挑梁与框架梁同一标高，上部配筋不同 3.悬挑梁与框架梁不同标高，上部配筋相同 4.纯悬挑梁 框支梁的钢筋绑扎操作 柱配筋图 (1) 模板图 模板图主要表明钢筋混凝土构件的外形，预埋铁件、预留钢筋、预留孔洞的位置，各部位尺寸和标高、构件以及定位轴线的位置关
系等。 (2) 配筋图 配筋图包括立面图、断面图和钢筋详图，主要表示构件内部各种钢筋的位置、直径、形状和数量等。 (3) 钢筋表 为便于编制预算，统计钢筋用料，对配筋较复杂的钢筋混凝土构件应列出钢筋表，以计算钢筋用量。 ①截面注写法 在分标准层绘制的柱平面布置图上，对所有的柱子编号，分别在同一编号的柱中选择一个截面，并将此截面在原位放大，以直接注写截面尺寸、轴线定位和配筋具体数值。 ②列表注写法 ?在分标准层绘制的柱平面布置图上，对所有的柱子编号，然后对同一编号的一个柱子列表表达其截面、配筋等 ③列表法： 优点：一般只需要画1个平面图 平面图上只画柱子轮廓，柱子不会在图纸碰撞缺点：钢筋用列表表达，钢筋不画出来，感性认知差 适用范围：各种的结构
第3章建筑结构施工图的识读 能力要求：通过本章的学习，熟悉基础平面图、楼层结构平面图的图示方法和要求及平面整体表示方法的制图规则。 3.1概述 房屋的结构施工图是根据房屋建筑中的承重构件进行结构设计后画出的图样。结构设计时要根据建筑要求选择结构类型，并进行合理布置，再通过力学计算确定构件的断面形状、大小、材料及构造等。结构施工图必须与建筑施工图密切配合，它们之间不能产生矛盾。 结构施工图与建筑施工图一样，是施工的依据，主要用于放灰线、挖基槽、基础施工、支承模板、配钢筋、浇灌混凝土等施工过程，也是计算工程量、编制预算和施工进度计划的依据。 1.房屋结构的分类 常见的房屋结构按承重构件的材料可分为： (1) 混合结构—墙用砖砌筑，梁、楼板和屋面都是钢筋混凝土构件。 (2) 钢筋混凝土结构—柱、梁、楼板和屋面都是钢筋混凝土构件。 (3) 砖木结构—墙用砖砌筑，梁、楼板和屋架都用木料制成。 (4）钢结构—承重构件全部为钢材。 (5）木结构—承重构件全部为木料。 目前我国建造的住宅、办公楼、学校的教学 楼、集体宿舍等民用建筑，都广泛采用混合结构。 在房屋建筑结构中，结构的作用递给基础，最后由基础传递给地基。如图3一1 所示。 2．结构施工图通常应包括的内容 结构设计总说明（对于较小的房屋一般不必单 独编写），基础平面图及基础详图，楼层结构平面 图，屋面结构平面图，结构构件（例如梁、板、柱、楼 梯、屋架等）详图。 根据建筑各方面的要求，进行结构造型和构件布置，再通过力学计算，决定房屋各承重构件（如图3一z）的材料、形状、大小以及内部构造等等，井将设计结果绘成图样，以指导施工，这种图样称为结构施工图，简称“结施”。
