机械制造技术要求

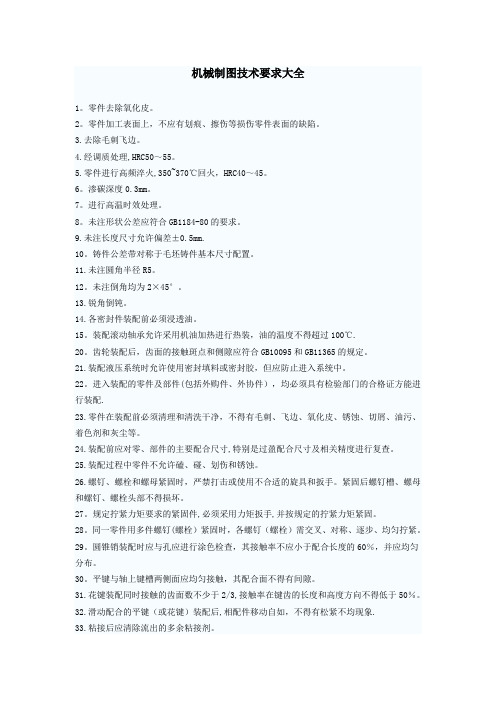

机械制图技术要求大全
1.零件去除氧化皮。
2.零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。
3.去除毛刺飞边。
4.经调质处理，HRC50～55。
5.零件进行高频淬火，350～370℃回火，HRC40～45。
6.渗碳深度0.3mm。
7.进行高温时效处理。
8.未注形状公差应符合GB1184-80的要求。
9.未注长度尺寸允许偏差±0.5mm。
10.铸件公差带对称于毛坯铸件基本尺寸配置。
11.未注圆角半径R5。
12.未注倒角均为2×45°。
13.锐角倒钝。
14.各密封件装配前必须浸透油。
15.装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。
20.齿轮装配后，齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。
21.装配液压系统时允许使用密封填料或密封胶，但应防止进入系统中。
22.进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证方能进行装配。
23.零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。
24.装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。
25.装配过程中零件不允许磕、碰、划伤和锈蚀。
26.螺钉、螺栓和螺母紧固时，严禁打击或使用不合适的旋具和扳手。紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。
27.规定拧紧力矩要求的紧固件，必须采用力矩扳手，并按规定的拧紧力矩紧固。
28.同一零件用多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称、逐步、均匀拧紧。
29.圆锥销装配时应与孔应进行涂色检查，其接触率不应小于配合长度的60%，并应均匀分布。
30.平键与轴上键槽两侧面应均匀接触，其配合面不得有间隙。
31.花键装配同时接触的齿面数不少于2/3，接触率在键齿的长度和高度方向不得低于50%。
32.滑动配合的平键（或花键）装配后，相配件移动自如，不得有松紧不均现象。
33.粘接后应清除流出的多余粘接剂。
34.轴承外圈与开式轴承座及轴承盖的半圆孔不准有卡住现象。
35.轴承外圈与开式轴承座及轴承盖的半圆孔应接触良好，用涂色检查时，与轴承座在对称于中心线120°、与轴承盖在对称于中心线90°的范围内应均匀接触。在上述范围内用塞尺检查时，0.03mm的塞尺不得塞入外圈宽度的1/3。36.轴承外圈装配后与定位端轴承盖端面应接触均匀。
37.滚动轴承装好后用手转动应灵活、平稳。
38.上下轴瓦的结合面要紧密贴和，用0.05mm塞尺检查不入。
39.用定位销固定轴瓦时，应在保证瓦口面和端面与相关轴承孔的开合面和端面包持平齐状态下钻铰、配销。销打入后不得松动。
40.球面轴承的轴承体与轴承座应均匀接触，用涂色法检查，其接触不应小于70%。
41.合金轴承衬表面成黄色时不准使用，在规定的接触角内不准有离核现象，在接触角外的离核面积不得大于非接触区总面积的10%。
42.齿轮（蜗轮）基准端面与轴肩（或定位套端面）应贴合，用0.05mm塞尺检查不入。并应保证齿轮基准端面与轴线的垂直度要求。
43.齿轮箱与盖的结合面应接触良好。
44.组装前严格检查并清除零件加工时残留的锐角、毛刺和异物。保证密封件装入时不被擦伤。
45.铸件表面上不允许有冷隔、裂纹、缩孔和穿透性缺陷及严重的残缺类缺陷（如欠铸、机械损伤等）。
46.铸件应清理干净，不得有毛刺、飞边，非加工表明上的浇冒口应清理与铸件表面齐平。
47.铸件非加工表面上的铸字和标志应清晰可辨，位置和字体应符合图样要求。
48.铸件非加工表面的粗糙度，砂型铸造R，不大于50μm。
49.铸件应清除浇冒口、飞刺等。非加工表面上的浇冒口残留量要铲平、磨光，达到表面质量要求。
50.铸件上的型砂、芯砂和芯骨应清除干净。
51.铸件有倾斜的部位、其尺寸公差带应沿倾斜面对称配置。
52.铸件上的型砂、芯砂、芯骨、多肉、粘沙等应铲磨平整，清理干净。
53.对错型、凸台铸偏等应予以修正，达到圆滑过渡，一保证外观质量。
54.铸件非加工表面的皱褶，深度小于2mm，间距应大于100mm。
55.机器产品铸件的非加工表面均需喷丸处理或滚筒处理，达到清洁度Sa2 1/2级的要求。
56.铸件必须进行水韧处理。
57.铸件表面应平整，浇口、毛刺、粘砂等应清除干净。
58.铸件不允许存在有损于使用的冷隔、裂纹、孔洞等铸造缺陷。
59.所有需要进行涂装的钢铁制件表面在涂漆前，必须将铁锈、氧化皮、油脂、灰尘、泥土、盐和污物等除去。
60.除锈前，先用有机溶剂、碱液、乳化剂、蒸汽等除去钢铁制件表面的油脂、污垢。
61.经喷丸或手工除锈的待涂表面与涂底漆的时间间隔不得多于6h。
62.铆接件相互接触的表面，在连接前必须涂厚度为30～40μm防锈漆。搭接边缘应用油漆、腻子或粘接剂封闭。由于加工或焊接损坏的底漆，要重新涂装。
63.装配前所有的管子应去除管端飞边、毛刺并倒角。用压缩空气或其他方法清楚管子内壁附着的杂物和浮锈。
64.装配前，所有钢管（包括预制成型管路）都要进行脱脂、酸洗、中和、水洗及防锈处理。
65.装配时，对管夹、支座、法兰及接头等用螺纹连接固定的部位要拧紧，防止松动。
66.预制完成的管子焊接部位都要进行耐压试验。
67.配管接替或转运时，必须将管路分离口用胶布或塑料管堵封口，防止任何杂物进入，并拴标签。
68.补焊前必须将缺陷彻底清除，坡口面应修的平整圆滑，不得有尖角存在。
69.根据铸钢件缺陷情况，对补焊区缺陷可采用铲挖、磨削，炭弧气刨、气割或机械加工等方法清除。
70.补焊区及坡口周围20mm以内的粘砂、油、水、锈等脏物必须彻底清理。
71.在补焊的全过程中，铸钢件预热区的温度不得低于350°C。
72.在条件允许的情况下，尽可能在水平位置施焊。
73.补焊时，焊条不应做过大的横向摆动。
74.铸钢件表面堆焊接时，焊道间的重叠量不得小于焊道宽度的1/3。
75.每个钢锭的水口、冒口应有足够的切除量，一以保证锻件无缩孔和严重的偏折。
76.锻件应在有足够能力的锻压机上锻造成形，以保证锻件内部充分锻透。
77.锻件不允许有肉眼可见的裂纹、折叠和其他影响使用的外观缺陷。局部缺陷可以清除，但清理深度不得超过加工余量的75%，锻件非加工表面上的缺陷应清理干净并圆滑过渡。
78.锻件不允许存在白点、内部裂纹和残余缩孔。
81.精加工后的零件摆放时不得直接放在地面上，应采取必要的支撑、保护措施。加工面不允许有锈蛀和影响性能、寿命或外观的磕碰、划伤等缺陷。
82.滚压精加工的表面，滚压后不得有脱皮现象。
83.最终工序热处理后的零件，表面不应有氧化皮。经过精加工的配合面、齿面不应有退火
84.加工的螺纹表面不允许有黑皮、磕碰、乱扣和毛刺等缺陷
CAD机械制图常用图纸技术要求 技术要求大全 1.零件去除氧化皮。 2.零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。 3.去除毛刺飞边。 4.经调质处理，HRC50～55。 5.零件进行高频淬火，350～370℃回火，HRC40～45。 6.渗碳深度0.3mm。 7.进行高温时效处理。 8.未注形状公差应符合GB1184-80的要求。 9.未注长度尺寸允许偏差±0.5mm。 10.铸件公差带对称于毛坯铸件基本尺寸配置。 11.未注圆角半径R5。 12.未注倒角均为2×45°。 13.锐角倒钝。 14.各密封件装配前必须浸透油。 15.装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。 20.齿轮装配后，齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。 21.装配液压系统时允许使用密封填料或密封胶，但应防止进入系统中。 22.进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证方能进行装配。 23.零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。 24.装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。 25.装配过程中零件不允许磕、碰、划伤和锈蚀。 26.螺钉、螺栓和螺母紧固时，严禁打击或使用不合适的旋具和扳手。紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。 27.规定拧紧力矩要求的紧固件，必须采用力矩扳手，并按规定的拧紧力矩紧固。 28.同一零件用多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称、逐步、均匀拧紧。 29.圆锥销装配时应与孔应进行涂色检查，其接触率不应小于配合长度的60%，并应均匀分布。 30.平键与轴上键槽两侧面应均匀接触，其配合面不得有间隙。 31.花键装配同时接触的齿面数不少于2/3，接触率在键齿的长度和高度方向不得低于50%。 32.滑动配合的平键（或花键）装配后，相配件移动自如，不得有松紧不均现象。 33.粘接后应清除流出的多余粘接剂。 34.轴承外圈与开式轴承座及轴承盖的半圆孔不准有卡住现象。 35.轴承外圈与开式轴承座及轴承盖的半圆孔应接触良好，用涂色检查时，与轴承座在对称于中心线120°、与轴承盖在对称于中心线90°的范围内应均匀接触。在上述范围内用塞尺检查时，0.03mm的塞尺不得塞入外圈宽度的1/3。 36.轴承外圈装配后与定位端轴承盖端面应接触均匀。 37.滚动轴承装好后用手转动应灵活、平稳。 38.上下轴瓦的结合面要紧密贴和，用0.05mm塞尺检查不入。
一般技术要求 1.零件去除氧化皮。 2.零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。 3.去除毛刺飞边。 热处理要求 1.调质处理一般为低硬度，用布氏硬度表达，一般这样规定：调质处理250~280HBW。 2.零件高频淬火应该要求硬化层深度和表面硬度，没有必要规定回火温度。 3.零件进行渗碳处理应该要求渗碳深度和表面硬度两个指标。 4.对于要求变形的精密零件，进行去除应力的时效处理。 公差要求 1.未注形状公差应符合GB1184-80的要求。 2.未注长度尺寸允许偏差±0.5mm。 3.铸件公差带对称于毛坯铸件基本尺寸配置。 零件棱角 1.未注圆角半径R5。 2.未注倒角均为2×45°。 3.锐角/尖角/锐边倒钝。 装配要求 1.各密封件装配前必须浸透油。 2.装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。 3.齿轮装配后，齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。
4.装配液压系统时允许使用密封填料或密封胶，但应防止进入系统中。 5.进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证方能进行装配。 6.零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。 7.装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。 8.装配过程中零件不允许磕、碰、划伤和锈蚀。 9.螺钉、螺栓和螺母紧固时，严禁打击或使用不合适的旋具和扳手。紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。 10.规定拧紧力矩要求的紧固件，必须采用力矩扳手，并按规定的拧紧力矩紧固。 11.同一零件用多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称、逐步、均匀拧紧。 12.圆锥销装配时应与孔应进行涂色检查，其接触率不应小于配合长度的60%，并应均匀分布。 13.平键与轴上键槽两侧面应均匀接触，其配合面不得有间隙。 14.花键装配同时接触的齿面数不少于2/3，接触率在键齿的长度和高度方向不得低于50%。 15.滑动配合的平键（或花键）装配后，相配件移动自如，不得有松紧不均现象。 16.粘接后应清除流出的多余粘接剂。 17.轴承外圈与开式轴承座及轴承盖的半圆孔不准有卡住现象。 18.轴承外圈与开式轴承座及轴承盖的半圆孔应接触良好，用涂色检查时，与轴承座在对称于中心线120°、与轴承盖在对称于中心线90°的范围内应均匀接触。在上述范围内用塞尺检查时，0.03mm的塞尺不得塞入外圈宽度的1/3。 19.轴承外圈装配后与定位端轴承盖端面应接触均匀。 20.滚动轴承装好后用手转动应灵活、平稳。 21.上下轴瓦的结合面要紧密贴和，用0.05mm塞尺检查不入。 22.用定位销固定轴瓦时，应在保证瓦口面和端面与相关轴承孔的开合面和端面包持平齐状态下钻铰、配销。销打入后不得松动。 23.球面轴承的轴承体与轴承座应均匀接触，用涂色法检查，其接触不应小于70%。 24.合金轴承衬表面成黄色时不准使用，在规定的接触角内不准有离核现象，在接触角外的离核面积不得大于非接触区总面积的10%。 25.齿轮（蜗轮）基准端面与轴肩（或定位套端面）应贴合，用0.05mm塞尺检查不入。并应保证齿轮基准端面与轴线的垂直度要求。 26.齿轮箱与盖的结合面应接触良好。 27.组装前严格检查并清除零件加工时残留的锐角、毛刺和异物。保证密封件装入时不被擦伤。
各种机械制图的技术说明与要求（从网站上整理出来） 一、(冲压件) 1.锐边去毛刺,冲压切口粗糙度6.3. 2.冲件表面氧化处理:H.Y.或(表面镀锌钝彩.Zn8.DC.). 3.未注公差尺寸的极限偏差按GB/T 1804-92 m级. 二、(铸件) 1.铸件不得有气孔、夹渣、裂纹等缺陷. 2.未注明铸造斜度为1~2.5%%d. 3.铸造公差按GB6414-86 CT6. 4.未注明铸造圆角为R1~R2. 5. 5.未注公差尺寸的极限偏差按GB/T 1804-92 m级. 6.未注形位公差按GB/T1184-96 H级. 7.去毛刺,未注倒角0.5x45° 三、锻件 1.未注锻造圆角半径为R1~R 2. 2.未注锻造斜度为1~1.5°,锻造公差为IT15级. 3.锻件组织应致密,不得有折叠、裂纹等缺陷，并去飞边. 4.去锐边毛刺,直角处倒钝. 5.未注公差尺寸的极限偏差按GB/T 1804-92 m级. 6.未注形位公差按GB/T1184-96 H级. 四、活塞件 1.未注公差尺寸的极限偏差按GB/T 1804-92 m级. 2.未注形位公差按GB/T1184-96 H级. 3.去毛刺,未注倒角0.5x45°. 4.表面磷化处理. 五、橡胶件 1.零件表面应光洁.(模具表面粗糙度应在Ra0.4以上)且不允许有气泡.杂质级凸凹等缺陷. 2.合模缝不允许错位,合模飞边的凸起级厚度不得大于0.02mm. 3.邵氏A型硬度65%%P5. 4.去净飞边. 六、塑料件 1.成形前材料应预热干燥. 2.成形后制件应光整不得有扭曲变形现象. 3.未注圆角为R0.5. 4.外表面应光滑,其粗糙度不大于Ra0.4.且不得有划伤,刻痕等缺陷. 5.未注尺寸公差按GB/T 1804-92 m级. 七、弹簧件 1.旋向:左旋. 2.总圈数:no=12 3.工作圈数:no=10 4.钢丝硬度:HRC42~48. 5.表面氧化处理:H.Y.(俗称发黑) 6.单端并紧磨平. 归纳一下，大约有以下方面的基本技术要求，以供参考（具体数值，具体条款由设计者根据实际情况定）：１.一般技术要求： 零件去除氧化皮。
机械制图常用技术要求 ?技术要求(冲压件) 1.锐边去毛刺,冲压切口粗糙度6.3. 2.冲件表面氧化处理:H.Y.或(表面镀锌钝彩.Zn8.DC.). 3.未注公差尺寸的极限偏差按GB/T 1804-92 m级. 技术要求(铸件) 1.铸件不得有气孔、夹渣、裂纹等缺陷. 2.未注明铸造斜度为1~2.5%%d. 3.铸造公差按GB6414-86 CT6. 4.未注明铸造圆角为R1~R2. 5. 5.未注公差尺寸的极限偏差按GB/T 1804-92 m级. 6.未注形位公差按GB/T1184-96 H级. 7.去毛刺,未注倒角0.5x45%%D. ?技术要求（锻件） 1.未注锻造圆角半径为R1~R 2. 2.未注锻造斜度为1~1.5%%D,锻造公差为IT15级. 3.锻件组织应致密,不得有折叠、裂纹等缺陷，并去飞边. 4.去锐边毛刺,直角处倒钝. 5.未注公差尺寸的极限偏差按GB/T 1804-92 m级. 6.未注形位公差按GB/T1184-96 H级. 技术要求(活塞件) 1.未注公差尺寸的极限偏差按GB/T 1804-92 m级. 2.未注形位公差按GB/T1184-96 H级. 3.去毛刺,未注倒角0.5x45%%D. 4.表面磷化处理.
?技术要求(橡胶件) 1.零件表面应光洁.(模具表面粗糙度应在Ra0.4以上) 且不允许有气泡.杂技级凸凹等缺陷. 2.合模缝不允许错位,合模飞边的凸起级厚度不得大于0.02mm. 3.邵氏A型硬度65%%P5. 4.去净飞边. ?技术要求(塑料件) 1.成形前材料应预热干燥. 2.成形后制件应光整不得有扭曲变形现象. 3.未注圆角为R0.5. 4.外表面应光滑,其粗糙度不大于Ra0.4. 且不得有划伤,刻痕等缺陷. 5.未注尺寸公差按GB/T 1804-92 m级. ?技术要求(弹簧件) 1.旋向:左旋. 2.总圈数:no=12 3.工作圈数:no=10 4.钢丝硬度:HRC42~48. 5.表面氧化处理:H.Y.(俗称发黑) 6.单端并紧磨平.
技术要求一般写法 一、一般技术要求 1.零件去除氧化皮。 2.零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。 3.去除毛刺飞边。 二、热处理要求 1.经调质处理，HRC50～55。 2.零件进行高频淬火，350～370℃回火，HRC40～45。 3.渗碳深度0.3mm。 4.进行高温时效处理。 三、公差要求 1.未注形状公差应符合GB1184-80的要求。 2.未注长度尺寸允许偏差±0.5mm。 3.铸件公差带对称于毛坯铸件基本尺寸配置。 四、零件棱角 1.未注圆角半径R5。 2.未注倒角均为2×45°。 3.锐角倒钝。 五、装配要求 1.各密封件装配前必须浸透油。 2.装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。 3.齿轮箱装配后应设计和工艺规定进行空载试验。试验时不应有冲击、噪声，温升和渗漏不得超过有关标准规定。 4.齿轮装配后，齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。 5.装配液压系统时允许使用密封填料或密封胶，但应防止进入系统中。 6.进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证方能进行装配。 7.零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。 8.装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。 9.装配过程中零件不允许磕、碰、划伤和锈蚀。 10.螺钉、螺栓和螺母紧固时，严禁打击或使用不合适的旋具和扳手。紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。 11.规定拧紧力矩要求的紧固件，必须采用力矩扳手，并按规定的拧紧力矩紧固。 12.同一零件用多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称、逐步、均匀拧紧。 13.圆锥销装配时应与孔应进行涂色检查，其接触率不应小于配合长度的60%，并应均匀分布。 14.平键与轴上键槽两侧面应均匀接触，其配合面不得有间隙。 15.花键装配同时接触的齿面数不少于2/3，接触率在键齿的长度和高度方向不得低于50%。 16.滑动配合的平键（或花键）装配后，相配件移动自如，不得有松紧不均现象。 17.粘接后应清除流出的多余粘接剂。 18.轴承外圈与开式轴承座及轴承盖的半圆孔不准有卡住现象。 19.轴承外圈与开式轴承座及轴承盖的半圆孔应接触良好，用涂色检查时，与轴承座在对称于中心线120°、与轴承
机械制图工程图技术要求综合汇总 一、机械零件常用技术要求： 1、锐角倒钝、去除毛刺飞边。 2、零件去除氧化皮。 3、未注圆角半径R5。 4、未注倒角均为2×45°。 5、未注形状公差应符合GB1184-80的要求。 6、未注长度尺寸允许偏差±0.5mm。 7、零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。 8、精加工后的零件摆放时不得直接放在地面上，应采取必要的支撑、保护措施。加工面不允许有锈蛀和影响性能、寿命或外观的磕碰、划伤等缺陷。 9、加工的螺纹表面不允许有黑皮、磕碰、乱扣和毛刺等缺陷。 二、铸件技术要求： 1、铸件表面上不允许有冷隔、裂纹、缩孔和穿透性缺陷及严重的残缺类缺陷（如欠铸、机械损伤等）。 2、铸件应清理干净，不得有毛刺、飞边，非加工表面上的浇冒口应清理与铸件表面齐平。 3、对错型、凸台铸偏等应予以修正，达到圆滑过渡，一保证外观质量。 4、铸件非加工表面上的铸字和标志应清晰可辨，位置和字体应符合图样要求。 5、铸件非加工表面的粗糙度，砂型铸造R，不大于50μm。 6、铸件应清除浇冒口、飞刺等。非加工表面上的浇冒口残留量要铲平、磨光，达到表面质量要求。 7、铸件上的型砂、芯砂和芯骨应清除干净。 8、铸件有倾斜的部位、其尺寸公差带应沿倾斜面对称配置。 9、铸件上的型砂、芯砂、芯骨、多肉、粘沙等应铲磨平整，清理干净。 10、铸件公差带对称于毛坯铸件基本尺寸配置。 11、铸件非加工表面的皱褶，深度小于2mm，间距应大于100mm。 12、机器产品铸件的非加工表面均需喷丸处理或滚筒处理，达到清洁度Sa2 1/2级的要求。 13、经喷丸或手工除锈的待涂表面与涂底漆的时间间隔不得多于6h。 14、铸件表面应平整，浇口、毛刺、粘砂等应清除干净。 15、铸件不允许存在有损于使用的冷隔、裂纹、孔洞等铸造缺陷。 16、所有需要进行涂装的钢铁制件表面在涂漆前，必须将铁锈、氧化皮、油脂、灰尘、泥土、盐和污物等除去。 17、除锈前，先用有机溶剂、碱液、乳化剂、蒸汽等除去钢铁制件表面的油脂、污垢。 18、铸件必须进行水韧处理。 19、铆接件相互接触的表面，在连接前必须涂厚度为30～40μm防锈漆。搭接边缘应用油漆、腻子或粘接剂封闭。由于加工或焊接损坏的底漆，要重新涂装。 20、每个钢锭的水口、冒口应有足够的切除量，一以保证锻件无缩孔和严重的偏折。 三、热处理要求： 1、经调质处理，HRC50～55。 2、零件进行高频淬火，350～370℃回火，HRC40～45。 3、渗碳深度0.3mm。
机械制图常用的技术要求 技术要求是表述视图与标注无法表达的其他要求，技术要求是图纸不可或缺的组成部分 一、一般技术要求 制件去除表面氧化皮； 制件不得有划痕、擦伤等损伤零件表面的缺陷； 去除毛刺飞边； 锐角倒钝； 未注倒角均为0.5×45%%d； 未注越程槽均为1.2×0.3； 表面平整无毛刺； 二、未注公差技术要求（金属件） 未注公差尺寸的极限偏差按GB/T 1804-m； 未注形位公差按GB/T 1184-K； 未注长度尺寸允许偏差±0.5； 三、表面处理技术要求 表面镀白（黑）锌处理； 表面喷漆（喷塑）处理； 表面发黑处理； 表面电泳处理； 表面镀铬处理； 表面抛光处理； 表面滚花，直纹（网纹）m=0.4 GB/T 6403.3； 四、热处理技术要求
制件氮化450-480HV； 制件毛坯须调质处理220-260HB； 制件调质处理30-35HRC； 制件高频淬火45～50HRC； 制件渗碳处理，深度＞0.1； 制件进行高温回火处理； 制件整体淬火40-45HRC； 五、塑料件技术要求 未注公差尺寸的极限偏差按GB/T 14486-MT6级； 制件应饱满光整、色泽均匀；无缩痕、裂纹、银丝等缺陷；浇口、溢边修剪后飞边≤0.3，且不得伤及本体； 未注壁厚3；未注筋板1.5～2； 表面打光（喷砂）处理； 未注过渡圆角取R0.3～R1，脱模斜度≤0.3%%d； 各脱模顶料推杆压痕均应低于该制件表面0.2； 与对应装配结合面外形配合错位≤0.5； 制件应进行时效处理； 制件机械强度须符合GB 3883.1标准规定； 制件内腔表面打上材料标记和回收标志； 未注尺寸参照三维造型； 制件表面处理及其它要求由客户定； 六、焊接件技术要求 未注形位公差按GB/T 19804-F级； 焊缝应均匀平整，焊渣清理干净；
9．3 装配图尺寸标注及技术规定 教学内容：9.3装配图尺寸标注和技术规定 9.4装配图中零、部件序号，标题栏和明细栏 9.5装配图工艺构造 教学目：1、理解装配图技术规定，掌握装配图尺寸标注和零、部件序号编排，标题栏、明细栏填写办法。 2、掌握画装配图办法及环节。 3、掌握常用装配工艺构造画法。 教学重点：装配图尺寸标注和零、部件序号编排，标题栏、明细栏填写办法和常用装配工艺构造画法。 教学难点：装配图尺寸标注和零、部件序号编排，标题栏、明细栏填写办法和常用装配工艺构造画法。 新课： 一、装配图尺寸标注 1、规格、性能尺寸 是供设计和选型时用重要根据。图9.10中档ф44 图9.2中ф50。 2、重要装配尺寸和配合代号 用以保证装配体使用规定和性能重要尺寸，普通都带有公差与配合规定。
3、相对位置尺寸 规定装配体装配时应保证零（部）件之间尺寸称相对位置尺寸。图9.10中25，图9.2中80。 4、外形尺寸 用以表达装配体外形最大轮廓尺寸。 5、安装尺寸 指将装配体安装在机器或基本上必须尺寸。图9.2中2×ф17孔尺寸及其中心距180和图9.10中2×ф10及中心距74。 6、其她重要尺寸 指装配体在设计过程中经计算拟定但又不涉及在上述几类尺寸中重要 尺寸或某些重要零件重要尺寸，如构造特性、运动件运动范畴尺寸等。图9.2中轴承座中心高70和轴承座宽55等。 二、技术规定 1、装配规定。 2、调试、检测规定。 3、使用及其她规定。 9.4装配图中零、部件序号，标题栏和明细栏 一、序号
1、普通规定 （1）装配图中每种零、部件都应编写一种序号。 （2）装配体中零、部件序号应与明细栏中序号一致。 2、序号编排办法 （1） 序号表达办法有三种，如下图（a ）所示。 但同一装配图中形式应一致。 （a ） (b) （２）指引线（细实线）应自所指某些可见轮廓内引出，并在末端画一圆点。 若所指某些不能画圆点时，则在指引线末端画箭头，指向该某些轮廓。见 上图（b ）。指引线不能相交，但只可曲折一次。当通过有剖面线区域时，指引线应避免与剖面线平行。 （３）装配图中序号应按水平或垂直方向（顺时针或逆时针方向）顺次排列，以便于查找。 3 2 1
机械制图常用技术要求?技术要求(冲压件) 1、锐边去毛刺,冲压切口粗糙度6、3、 2、冲件表面氧化处理:H、Y、或(表面镀锌钝彩、Zn8、DC、)、 3、未注公差尺寸的极限偏差按GB/T 1804-92 m级、 技术要求(铸件) 1、铸件不得有气孔、夹渣、裂纹等缺陷、 2、未注明铸造斜度为1~2、5%%d、 3、铸造公差按GB6414-86 CT6、 4、未注明铸造圆角为R1~R2、 5、 5、未注公差尺寸的极限偏差按GB/T 1804-92 m级、 6、未注形位公差按GB/T1184-96 H级、 7、去毛刺,未注倒角0、5x45%%D、 ?技术要求(锻件) 1、未注锻造圆角半径为R1~R 2、 2、未注锻造斜度为1~1、5%%D,锻造公差为IT15级、 3、锻件组织应致密,不得有折叠、裂纹等缺陷,并去飞边、 4、去锐边毛刺,直角处倒钝、 5、未注公差尺寸的极限偏差按GB/T 1804-92 m级、 6、未注形位公差按GB/T1184-96 H级、 技术要求(活塞件) 1、未注公差尺寸的极限偏差按GB/T 1804-92 m级、 2、未注形位公差按GB/T1184-96 H级、 3、去毛刺,未注倒角0、5x45%%D、 4、表面磷化处理、
?技术要求(橡胶件) 1、零件表面应光洁、(模具表面粗糙度应在Ra0、4以上) 且不允许有气泡、杂技级凸凹等缺陷、 2、合模缝不允许错位,合模飞边的凸起级厚度不得大于0、02mm、 3、邵氏A型硬度65%%P5、 4、去净飞边、 ?技术要求(塑料件) 1、成形前材料应预热干燥、 2、成形后制件应光整不得有扭曲变形现象、 3、未注圆角为R0、5、 4、外表面应光滑,其粗糙度不大于Ra0、4、 且不得有划伤,刻痕等缺陷、 5、未注尺寸公差按GB/T 1804-92 m级、 ?技术要求(弹簧件) 1、旋向:左旋、 2、总圈数:no=12 3、工作圈数:no=10 4、钢丝硬度:HRC42~48、 5、表面氧化处理:H、Y、(俗称发黑) 6、单端并紧磨平、
机械制造技术要求 机械制图技术要求大全 1.零件去除氧化皮。 2.零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。 3.去除毛刺飞边。 4.经调质处理，HRC50～55。 5.零件进行高频淬火，350～370℃回火，HRC40～45。 6.渗碳深度0.3mm。 7.进行高温时效处理。 8.未注形状公差应符合GB1184-80的要求。 9.未注长度尺寸允许偏差±0.5mm。 10.铸件公差带对称于毛坯铸件基本尺寸配置。 11.未注圆角半径R5。 12.未注倒角均为2×45°。 13.锐角倒钝。 14.各密封件装配前必须浸透油。 15.装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。 20.齿轮装配后，齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。 21.装配液压系统时允许使用密封填料或密封胶，但应防止进入系统中。 22.进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证方能进行装配。 23.零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。 24.装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。 25.装配过程中零件不允许磕、碰、划伤和锈蚀。 26.螺钉、螺栓和螺母紧固时，严禁打击或使用不合适的旋具和扳手。紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。 27.规定拧紧力矩要求的紧固件，必须采用力矩扳手，并按规定的拧紧力矩紧固。 28.同一零件用多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称、逐步、均匀拧紧。 29.圆锥销装配时应与孔应进行涂色检查，其接触率不应小于配合长度的60%，并应均匀分布。 30.平键与轴上键槽两侧面应均匀接触，其配合面不得有间隙。 31.花键装配同时接触的齿面数不少于2/3，接触率在键齿的长度和高度方向不得低于50%。 32.滑动配合的平键（或花键）装配后，相配件移动自如，不得有松紧不均现象。 33.粘接后应清除流出的多余粘接剂。 34.轴承外圈与开式轴承座及轴承盖的半圆孔不准有卡住现象。 35.轴承外圈与开式轴承座及轴承盖的半圆孔应接触良好，用涂色检查时，与轴承座在对称于中心线120°、与轴承盖在对称于中心线90°的范围内应均匀接触。在上述范围内用塞尺检查时，0.03mm的塞尺不得塞入外圈宽度的1/3。36.轴承外圈装配后与定位端轴承盖端面应接触均匀。
技术要求(冲压件) 1.锐边去毛刺,冲压切口粗糙度6.3. 2.冲件表面氧化处理:H.Y.或(表面镀锌钝彩.Zn8.DC.). 3.未注公差尺寸的极限偏差按GB/T 1804-92 m级. 技术要求(铸件) 1.铸件不得有气孔、夹渣、裂纹等缺陷. 2.未注明铸造斜度为1~2.5%%d. 3.铸造公差按GB6414-86 CT6. 4.未注明铸造圆角为R1~R2. 5. 5.未注公差尺寸的极限偏差按GB/T 1804-92 m级. 6.未注形位公差按GB/T1184-96 H级. 7.去毛刺,未注倒角0.5x45%%D. 技术要求（锻件） 1.未注锻造圆角半径为R1~R 2. 2.未注锻造斜度为1~1.5%%D,锻造公差为IT15级. 3.锻件组织应致密,不得有折叠、裂纹等缺陷，并去飞边. 4.去锐边毛刺,直角处倒钝. 5.未注公差尺寸的极限偏差按GB/T 1804-92 m级. 6.未注形位公差按GB/T1184-96 H级. 技术要求(活塞件) 1.未注公差尺寸的极限偏差按GB/T 1804-92 m级. 2.未注形位公差按GB/T1184-96 H级. 3.去毛刺,未注倒角0.5x45%%D. 4.表面磷化处理. 技术要求(橡胶件) 1.零件表面应光洁.(模具表面粗糙度应在Ra0.4以上) 且不允许有气泡.杂技级凸凹等缺陷. 2.合模缝不允许错位,合模飞边的凸起级厚度不得大于0.02mm. 3.邵氏A型硬度65%%P5. 4.去净飞边. 技术要求(塑料件) 1.成形前材料应预热干燥. 2.成形后制件应光整不得有扭曲变形现象. 3.未注圆角为R0.5. 4.外表面应光滑,其粗糙度不大于Ra0.4. 且不得有划伤,刻痕等缺陷. 5.未注尺寸公差按GB/T 1804-92 m级. 技术要求(弹簧件) 1.旋向:左旋. 2.总圈数:no=12 3.工作圈数:no=10 4.钢丝硬度:HRC42~48. 5.表面氧化处理:H.Y.(俗称发黑) 6.单端并紧磨平.
机械制图常用技术要求 技术要求(冲压件) 1.锐边去毛刺,冲压切口粗糙度6.3. 2.冲件表面氧化处理:H.Y.或(表面镀锌钝彩.Zn8.DC.). 3.未注公差尺寸的极限偏差按GB/T 1804-92 m级. 技术要求(铸件) 1.铸件不得有气孔、夹渣、裂纹等缺陷. 2.未注明铸造斜度为1~2.5%%d. 3.铸造公差按GB6414-86 CT6. 4.未注明铸造圆角为R1~R2. 5. 5.未注公差尺寸的极限偏差按GB/T 1804-92 m级. 6.未注形位公差按GB/T1184-96 H级. 7.去毛刺,未注倒角0.5x45%%D. 技术要求（锻件） 1.未注锻造圆角半径为R1~R 2. 2.未注锻造斜度为1~1.5%%D,锻造公差为IT15级. 3.锻件组织应致密,不得有折叠、裂纹等缺陷，并去飞边. 4.去锐边毛刺,直角处倒钝. 5.未注公差尺寸的极限偏差按GB/T 1804-92 m级. 6.未注形位公差按GB/T1184-96 H级. 技术要求(活塞件) 1.未注公差尺寸的极限偏差按GB/T 1804-92 m级. 2.未注形位公差按GB/T1184-96 H级. 3.去毛刺,未注倒角0.5x45%%D. 4.表面磷化处理.
技术要求(橡胶件) 1.零件表面应光洁.(模具表面粗糙度应在Ra0.4以上) 且不允许有气泡.杂技级凸凹等缺陷. 2.合模缝不允许错位,合模飞边的凸起级厚度不得大于0.02mm. 3.邵氏A型硬度65%%P5. 4.去净飞边. 技术要求(塑料件) 1.成形前材料应预热干燥. 2.成形后制件应光整不得有扭曲变形现象. 3.未注圆角为R0.5. 4.外表面应光滑,其粗糙度不大于Ra0.4. 且不得有划伤,刻痕等缺陷. 5.未注尺寸公差按GB/T 1804-92 m级. ?技术要求(弹簧件) 1.旋向:左旋. 2.总圈数:no=12 3.工作圈数:no=10 4.钢丝硬度:HRC42~48. 5.表面氧化处理:H.Y.(俗称发黑) 6.单端并紧磨平.
机械制图常用图纸技术要求 技术要求大全 1.零件去除氧化皮。 2.零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。 3.去除毛刺飞边。 4.经调质处理，HRC50～55。 5.零件进行高频淬火，350～370℃回火，HRC40～45。 6.渗碳深度0.3mm。 7.进行高温时效处理。 8.未注形状公差应符合GB1184-80的要求。 9.未注长度尺寸允许偏差±0.5mm。 10.铸件公差带对称于毛坯铸件基本尺寸配置。 11.未注圆角半径R5。 12.未注倒角均为2×45°。 13.锐角倒钝。 14.各密封件装配前必须浸透油。 15.装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。 20.齿轮装配后，齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。 21.装配液压系统时允许使用密封填料或密封胶，但应防止进入系统中。 22.进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证方能进行装配。 23.零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。 24.装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。 25.装配过程中零件不允许磕、碰、划伤和锈蚀。 26.螺钉、螺栓和螺母紧固时，严禁打击或使用不合适的旋具和扳手。紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。 27.规定拧紧力矩要求的紧固件，必须采用力矩扳手，并按规定的拧紧力矩紧固。 28.同一零件用多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称、逐步、均匀拧紧。 29.圆锥销装配时应与孔应进行涂色检查，其接触率不应小于配合长度的60%，并应均匀分布。 30.平键与轴上键槽两侧面应均匀接触，其配合面不得有间隙。 31.花键装配同时接触的齿面数不少于2/3，接触率在键齿的长度和高度方向不得低于50%。 32.滑动配合的平键（或花键）装配后，相配件移动自如，不得有松紧不均现象。 33.粘接后应清除流出的多余粘接剂。 34.轴承外圈与开式轴承座及轴承盖的半圆孔不准有卡住现象。 35.轴承外圈与开式轴承座及轴承盖的半圆孔应接触良好，用涂色检查时，与轴承座在对称于中心线120°、与轴承盖在对称于中心线90°的范围内应均匀接触。在上述范围内用塞尺检查时，0.03mm的塞尺不得塞入外圈宽度的1/3。 36.轴承外圈装配后与定位端轴承盖端面应接触均匀。 37.滚动轴承装好后用手转动应灵活、平稳。 38.上下轴瓦的结合面要紧密贴和，用0.05mm塞尺检查不入。 39.用定位销固定轴瓦时，应在保证瓦口面和端面与相关轴承孔的开合面和端面包持平齐状态下钻铰、配销。销打入后不得松动。 40.球面轴承的轴承体与轴承座应均匀接触，用涂色法检查，其接触不应小于70%。 41.合金轴承衬表面成黄色时不准使用，在规定的接触角内不准有离核现象，在接触角外的离核面积不得大
1.零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷； 2.去除毛刺飞边； 3.未注圆角半径R2； 4.未注倒角均为0.5×45°； 5.未注长度尺寸允许偏差±0.5mm； 6.未注形位公差应符合GB/T 1184-H的要求； 7.未注尺寸公差符合GB/T 1804-f的要求； 8.加工件数：1件。 5.零件去除氧化皮。 6.零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。 7.经调质处理，28～32HRC。 8.零件进行高频淬火，350～370℃回火，40～45HRC。 9.渗碳深度0.3mm。 10.进行高温时效处理。 11.未注形状公差应符合GB1184-80的要求。 12.铸件公差带对称于毛坯铸件基本尺寸配置。 13.锐角倒钝。 14.各密封件装配前必须浸透油。 15.装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。 16.齿轮装配后，齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。 17.装配液压系统时允许使用密封填料或密封胶，但应防止进入系统中。 18.进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证方能进行装配。 19.零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。 20.装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。 21.装配过程中零件不允许磕、碰、划伤和锈蚀。 22.螺钉、螺栓和螺母紧固时，严禁打击或使用不合适的旋具和扳手。紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。 23.规定拧紧力矩要求的紧固件，必须采用力矩扳手，并按规定的拧紧力矩紧固。 24.同一零件用多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称、逐步、均匀拧紧。 25.圆锥销装配时应与孔应进行涂色检查，其接触率不应小于配合长度的60%，并应均匀分布。 26.平键与轴上键槽两侧面应均匀接触，其配合面不得有间隙。 27.花键装配同时接触的齿面数不少于2/3，接触率在键齿的长度和高度方向不得低于50%。 28.滑动配合的平键（或花键）装配后，相配件移动自如，不得有松紧不均现象。 29.粘接后应清除流出的多余粘接剂。 30.轴承外圈与开式轴承座及轴承盖的半圆孔不准有卡住现象。 31.轴承外圈与开式轴承座及轴承盖的半圆孔应接触良好，用涂色检查时，与轴承座在对称于中心线120°、与轴承盖在对称于中心线90°的范围内应均匀接触。在上述范围内用塞尺检
机加工技术要求大全 目录 机械制图技术要求大全 (1) 一、一般技术要求 (3) 二、未注公差技术要求（金属件） (3) 三、表面处理技术要求 (3) 四、热处理技术要求 (3) 五、铸件技术要求 (4) 1、压铸件技术要求 (4) 2、砂型铸造技术要求 (4) 六、冲压件技术要求 (4) 七、塑料件技术要求 (4) 八、焊接件技术要求 (5) 九、各类零、部件技术要求 (5) 1、齿轮（齿轴）技术要求 (5) 2、一般轴芯（无铣齿）技术要求 (5) 3、包轴毛坯（一次成型）技术要求 (6) 4、包轴（加工）技术要求 (6) 5、转子技术要求 (6) 6、定子技术要求 (7) 7、定、转子铁芯技术要求 (7) 8、定、转子冲片技术要求 (7) 9、绝缘纸技术要求 (7) 10、换向器技术要求 (7) 11、电缆线技术要求 (8) 12、开关技术要求 (8) 13、电缆护套技术要求 (8) 14、碳刷技术要求 (9) 15、电容技术要求 (9) 16、电感技术要求 (9) 17、自锁销轴技术要求 (9) 18、输出轴技术要求 (9) 19、弹簧技术要求 (10) 20、含油轴承技术要求 (10)
21、砂轮罩技术要求 (10) 22、刨刀组件（含刀轴）技术要求 (10) 23、金刚石锯片（烧结）技术要求 (11) 24、硬质合金锯片（焊接）技术要求 (11) 25、砂轮片（角磨用钹形）技术要求 (11) 26、砂轮片（切割机用薄片形）技术要求 (11) 27、标贴（铭牌、商标）技术要求 (12) 28、包装箱（外箱、彩盒）技术要求 (12) 十、总装图技术要求 (12)
机械图纸-技术要求汇总 一般技术要求 1. 零件去除氧化皮。 2. 零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。 3. 去除毛刺飞边。 热处理要求 1. 经调质处理，HRC50～55。 2. 零件进行高频淬火，350～370℃回火，HRC40～45。 3. 渗碳深度0.3mm。 4. 进行高温时效处理。 公差要求 1. 未注形状公差应符合GB1184-80的要求。 2. 未注长度尺寸允许偏差±0.5mm。 3. 铸件公差带对称于毛坯铸件基本尺寸配置。 零件棱角 1. 未注圆角半径R5。 2. 未注倒角均为2×45°。 3. 锐角/尖角/锐边倒钝。 装配要求 1. 各密封件装配前必须浸透油。 2. 装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。 3. 齿轮装配后，齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。 4. 装配液压系统时允许使用密封填料或密封胶，但应防止进入系统中。 5. 进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证方能进行装配。 6. 零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。 7. 装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。 8. 装配过程中零件不允许磕、碰、划伤和锈蚀。 9. 螺钉、螺栓和螺母紧固时，严禁打击或使用不合适的旋具和扳手。紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。 10. 规定拧紧力矩要求的紧固件，必须采用力矩扳手，并按规定的拧紧力矩紧固。 11. 同一零件用多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称、逐步、均匀拧紧。 12. 圆锥销装配时应与孔应进行涂色检查，其接触率不应小于配合长度的60%，并应均匀分布。 13. 平键与轴上键槽两侧面应均匀接触，其配合面不得有间隙。 14. 花键装配同时接触的齿面数不少于2/3，接触率在键齿的长度和高度方向不得低于50%。 15. 滑动配合的平键（或花键）装配后，相配件移动自如，不得有松紧不均
第八章零件图 本章教学目标要求: 1. 掌握零件图的作用与内容； 2. 掌握典型零件表达方案和尺寸标注方法； 3. 了解常见工艺结构； 4. 了解零件图上常见技术要求的含义及标注方法； 5. 能看懂中等难度的零件图、画简单零件图。 本章重点、难点： 1. 零件图中常见技术要求与工艺结构； 2. 看、画典型零件的零件图； 3. 机件表达方法的综合运用。 回
概述：§8-1 零件图的作用和内容 §8-2 零件图表达方案的选择与尺寸标注§8-3零件的构形设计与工艺结构§8-4零件的技术要求 §8-5看零件图 任何机器或部件都是由许多零件组成的。表达单个 零件的结构形状、尺寸大小及技术要求等内容的图样称为零件图。本章主要介绍零件图的有关内容及其绘制与阅读方法。
一、零件图的作用 零件图是制造和检验零件的主要依据，是设计部门提交给生产部门的重要技术文件，也是进行技术交流的重要资料。 二、零件图的主要内容 1.一组视图 表达零件的内外结构形状; 2.完整的尺寸 制造、检验零件所需的全部定形、定位尺寸; 3.技术要求 加工零件的一些技术要求，如表面粗糙度、尺寸公差、形状和位置公差； 4.标题栏 填写零件的名称、材料、比例等以及相关责任人的签字等内容。 §8-1零件图的作用与主要内容 放大本图
一、零件表达方案的选择 1.主视图选择 主视图的选择应遵循两条原则：⑴应反映零件的主要形状特征； ⑵尽可能反映零件的加工位置或工作位置，当这些位置难以确定时，应选择自然放置位置。 §8-2 零件图表达方案的选择与尺寸标注A B 圆筒 凸台 底板 B 轴孔 螺孔 安装孔 图a 中的滑动轴承座的位置既是加工位置，也是工作位置。从A 向投射得到如图b 的主视图，从B 向投射得到如图c 的主视图。比较可知，选择A 向图8-2轴承座的主视图选择
