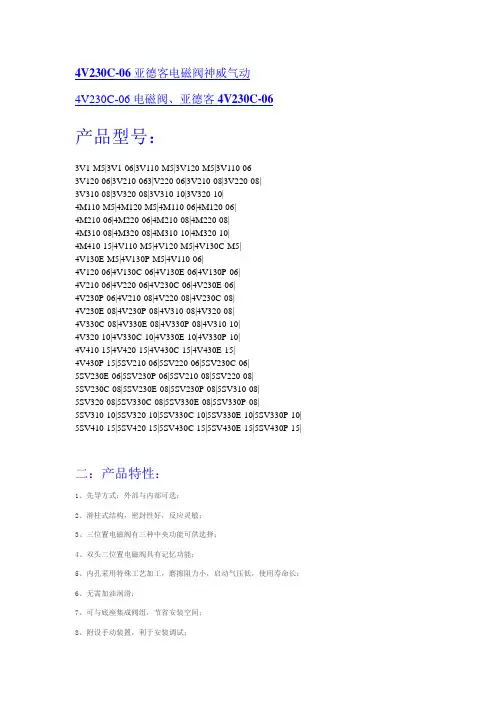

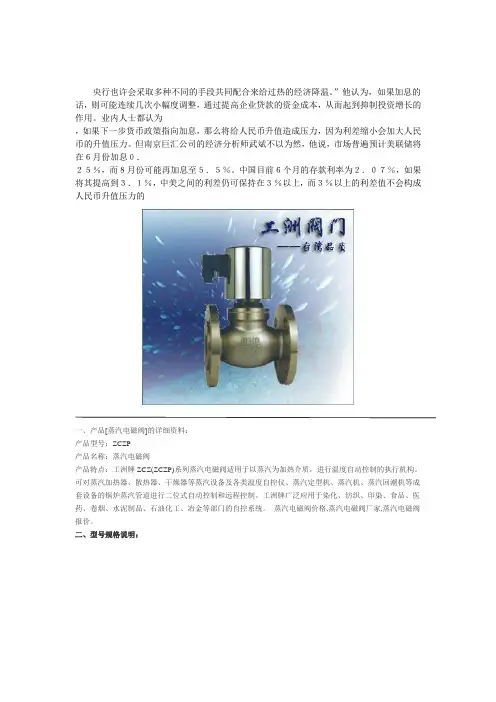

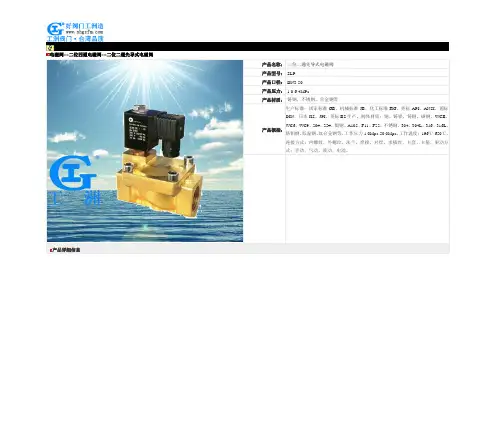

产品名称:电磁阀二位二通电磁阀亚德客资料下载
电磁阀（Electromagneticvalve）是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。
电磁阀原理图解 电磁阀原理上分为三大类：直动式、分步直动式、先导式。 一、直动式电磁阀 原理：常闭型通电时，电磁线圈产生电磁力把敞开件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把敞开件压在阀座上，阀门敞开。（常开型与此相反） 特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
二、分步直动式电磁阀 原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。 特点：在零压差或真空、高压时亦能可动作，但功率较大，要求必须水平安装。
三、间接先导式电磁阀
原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在敞开件周围形成上低下高的压差，流体压力推动敞开件向上移动，阀门打开；断电时，弹簧力把先导孔敞开，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动敞开件向下移动，敞开阀门。 特点：体积小，功率低，流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件 工作原理 电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞
二位五通电磁阀原理图解 电-气转化组件将电讯号转化为气动讯号，电气讯号输入控制了气动输出。最常用的电-气转换组件是电磁阀(Solenoid actuated valves) 。电磁阀既是电器控制部分和气动执行部分的接口，也是和气源系统的接口。电磁阀接受命令去释放，停止或改变压缩空气的流向，在电-气动控制中，电磁阀可以实现的功能有：气动执行组件动作的方向控制，ON/OFF开关量控制，OR/NOT/AND 逻辑控制。在电磁阀家族中，最重要的是电磁控制换向阀(Solenoid actuated directional control valves) 。 电磁控制换向阀的工作原理 在气动回路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。按电磁控制部分对换向阀推动方式的不同，可以分为直动式电磁阀和先导式电磁阀。直动式电磁阀直接利用电磁力推动阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。 图4.2a表示3/2(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。线圈通电时，静铁芯产生电磁力，阀芯受到电磁力作用向上移动，密封垫抬起，使1、2接通，2、3断开，阀处于进气状态，可以控制气缸动作。当断电时，阀芯靠弹簧力的作用恢复原状，即1、2断，2、3通，阀处于排气状态。 二位五通双电控电磁阀的工作原理 2009-10-20 21:47 在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。对于小型自动控制设备，气管一般选用8~12mm 的工业胶气管。电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。线圈电压等级一般采用DC24V、AC220V等。两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。这相当于“自锁”。基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。
二位三通电磁阀符号，二位三通电磁阀原理，二位三通电磁阀图解 阀芯的事情位置有几个，该电磁阀就叫几位电磁阀：阀体上的接口，也就是电磁阀的通路数，有几个通路口，该电磁阀就叫几通电磁阀即两位是指有两个事情位置可切换，三通是有三个通道通气。 好比： 二位二通两位三通电磁阀原理电磁阀是一进一出（二个通道、最普凡是见）；个通道与气源毗连，别的一个通道与执行机构的进气口毗连 二位三通电磁阀控制气体是一进一出一排气（事情位置有二个）；个通道与气源毗连，别的两个通道个与执行机构的进气口毗连，个与执行机构排气口毗连 二位五通电磁阀控制气体是一进二出一排气（事情位置也是二个）；个进气孔接进气气源、个正动作发泄孔和个作发泄孔别离提供给目标装备的一正一作的气源、个正动作排气孔和个作排气孔安装 三位五通电磁阀控制气体是一进二出一排气（但事情位置有三个）；个进气孔接进气气源、个正动作发泄孔和个作发泄孔别离提供给目标装备的一正一作的气源、个正动作排气孔和个作排气孔安装 以下特此为大家提供二位三通电磁阀符号，二位三通电磁阀原理及二位三通电磁阀图解等说明。此说明为本司内部技术结合国际型号编辑做出正确表示，希望对大家了解二位三通电磁阀有所帮助。 二位三通电磁阀符号： 二位三通电磁阀是两个位置三个通气口，其中一个为进气口（），另两个为出气口（，当电磁阀得电励磁是，和通，失电时和通两位指阀芯有两个位置，三通就是三个口，一个进气口，口，或者口，一个工作口，口，一个排气口，口。分为常开常闭。常开工作原理就是通电后，阀芯产生动作，开启气路，断电之后阀芯复位，关闭气路。 符号见图。→ 二位三通电磁阀工作原理： 一进二出：当电磁阀线圈通电时，出介质端第一路打开，第二路关闭；当电磁阀线圈断电时，出介质端第一路关闭，第二路打开； 二进一出：当电磁阀线圈通电时，进介质端第一路打开，第二路关闭；当电磁阀线圈断电时，进介质端第一路关闭，第二路打开；此内阀两进口端前必需加单向阀 一进一出：常闭式当电磁阀线圈通电时，接口通向接口，接口关闭；当电磁阀线圈断电时，接口关闭，接口通向接口；常开式当电磁阀线圈断电时，接口通向接口，接口关闭；当电磁阀线圈通电时，接口关闭，接口通向接口； 二位三通电磁阀原理图： 电磁阀的事情原理【气动元件】利用电磁线圈通电时，静铁芯对于动铁芯产生电磁吸力使阀切换以改变气流方向的阀，称为磁控方向阀，简称电磁阀这种阀便于实现电、气联合控制，能实现远间隔操作。两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通正动作出气孔有气，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。给反动作线圈通电，则反动作气路接通反动作出气孔有气，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。这相当于“自锁”。 二位三通电磁阀结构
二位三通电磁阀符号|原理|图解 阀芯的事情位置有几个，该电磁阀就叫几位电磁阀：阀体上的接口，也就是电磁阀的通路数，有几个通路口，该电磁阀就叫几通电磁阀即两位是指有两个事情位置可切换，三通是有三个通道通气。 好比： 二位二通两位三通电磁阀原理电磁阀是一进一出（二个通道、最普凡是见）；1个通道与气源毗连，别的一个通道与执行机构的进气口毗连 二位三通电磁阀控制气体是一进一出一排气（事情位置有二个）；1个通道与气源毗连，别的两个通道1个与执行机构的进气口毗连，1个与执行机构排气口毗连 二位五通电磁阀控制气体是一进二出一排气（事情位置也是二个）；1个进气孔(接进气气源)、1个正动作发泄孔和1个*作发泄孔(别离提供给目标装备的一正一*作的气源)、1个正动作排气孔和1个*作排气孔(安装*) 三位五通电磁阀控制气体是一进二出一排气（但事情位置有三个）；1个进气孔(接进气气源)、1个正动作发泄孔和1个*作发泄孔(别离提供给目标装备的一正一*作的气源)、1个正动作排气孔和1个*作排气孔(安装*) 以下特此为大家提供二位三通电磁阀符号，二位三通电磁阀原理及二位三通电磁阀图解等说明。此说明为本司内部技术结合国际型号编辑做出正确表示，希望对大家了解二位三通电磁阀有所帮助。 二位三通电磁阀符号： 二位三通电磁阀是两个位置三个通气口，其中一个为进气口（P），另两个为出气口（A/ B)，当电磁阀得电励磁是，P和A通，失电时P和B通两位指阀芯有两个位置，三通就是三个口，一个进气口，P口，或者1口，一个工作口，2口，一个排气口，3口。分为常开常闭。常开工作原理就是通电后，阀芯产生动作，开启气路，断电之后阀芯复位，关闭气路。 符号见图。→ 二位三通电磁阀工作原理：
两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理。 下图为三通球阀的工作原理图： 三通球阀的工作原理图 点击此处查看全部新闻图片 气动执行机构的几种控制方式 一、引言 气动马达作为一种执行机构，在工业生产和工业控制中起着很重要的作用。气动马达使用空气取代电力和液压来产生动力，可以实现无级变速，可瞬间启动、停滞和换向，具有自动冷却功能，无电火花，可在易燃易爆，如含有化学、易燃性或挥发性等物质湿热和多尘的环境下运行，如矿区、隧道、油漆厂、化学工厂、石化、生物科技、药厂、晶圆、半导体、光纤、兵工厂、船舶、养殖等行业用于驱动，因用空气作为动力，容易获得，用后空气可以直接排入大气无污染，压缩空气还可以进行集中供给和远距离控制。 二、气动阀门执行器工作原理 利用压缩空气推动执行器内多组组合气动活塞运动，传力给横梁和内曲线轨道的特性，带动空芯主轴作旋转运动，压缩空气气盘输至各缸，改变进出气位置以改变主轴旋转方向，根据负载（阀门）所需旋转扭矩的要求，可调整气缸组合数目，带动负载（阀门）工作。
三、气动阀门执行器的控制方式 由于现在的控制方式和手段越来越多，在实际工业生常和工业控制中，用来控制气动执行机构的方法也很多，常用的有以下几种。 （一）基于单片机开发的智能显示仪控制 智能显示仪是用来监测阀门工作状态，并控制阀门执行期工作的仪器，它通过两路位置传感器监视阀门的工作状态，判断阀门是处于开阀还是关阀状态，通过编程记录阀门开关的数字，并且有两路与阀门开度对应的4～20mA输出及两足常开常闭输出触点。通过这些输出信号，控制阀门的开关动作。根据系统的要求，可将智能阀门显示仪从硬件上分为3部分来设计：模拟部分、数字部分、按键/显示部分。 1、模拟电路部分主要包括电源、模拟量输入电路、模拟量输出电路三部分。 电源部分供给整个电路能量，包括模拟电路、数字电路和显示的能源供应。为了实现阀门开读的远程控制，需要将阀门的开度信息传送给其他的控制仪表，同时控制仪表能从远方制定阀门为某一开度，系统需要1路4～20mA的模拟量输入信号和1～2路4～20mA的模拟量输出信号。模拟量输入信号通过A/D转换变成与阀门开度相对应的数字信号后送给数字部分的单片机，在单片机中对它进行滤波处理后就可以输出了。阀门的开度信息通过D/A转换后变成模拟信号输出，用来接显示仪显示阀门开度或连接其他的控制设备。在本设计系统中，所有的数字量数据均采用串行的输入输出方式，为了节省芯片资源和空间，输入的4～20mA的模拟量在转化为数字量时，采用已有的4路DA芯片与单片机的系统资源相结合作8位的AD使用。 2、数字电路部分主要包括：单片机、掉电保护、两路监测脉冲输入信号、两路常开常闭转换触点输出。 在设计方案中选用目前普遍使用的51系列单片机AT89C4051。 AT89C4051是一款低电压、高性能的CMOS8位微控制器，它具有4K字节的可擦除、可重复编程的只读闪存。通过在单芯片内复合一个多功能的8位CPU闪存，在性能、指令设定和引脚上与80C51和80C52完全兼容。 考虑到在系统掉电或重新启动时，需要保持先前在仪表中设置的一些阀门参数，而单片机中的数据存储器不具备掉电存储功能，所以在片外扩展了一个具有掉电保存功能的芯片X5045。X5045是一种集看门狗、电源监控和串行EEPROM3种功能于一身的可编程电路，这种组合设计可以减少电路对电路板空间的需求，X5045中的看门狗为系统提供了保护，当系统发送故障而超过设定时间时，电路中的看门狗将通过RESET信号向CPU作反应。X5045提供了三个时间值供用户选择使用。它所具有的电压监控功能还可以保护系统免受低电压的影响，当电源电压降到允许范围以下时，系统将复位，直到电源电压返回到稳定值为止。
专家解答： 两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理。 在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。线圈电压等级一般采用DC24V、AC220V等。两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。这相当于“自锁”。基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1～2秒就可以了，这样可以保护电磁阀线圈不容易损坏。电磁阀在液路系统中用来实现液路的通断或液流方向的改变，它一般具有一个可以在线圈电磁力驱动下滑动的阀芯，阀芯在不同的位置时，电磁阀的通路也就不同。阀芯的工作位置有几个，该电磁阀就叫几位电磁阀：阀体上的接口，也就是电磁阀的通路数，有几个通路口，该电磁阀就叫几通电磁阀。电磁阀安装后，一般所有接口都应该是连接好了的，所谓工作位置指的是阀芯的位置。阀芯在线圈不通电时处在甲位置，在线圈通电时处在乙位置，阀芯在不同位置时，对各接口起到或接通或封闭的作用。 电磁阀二位是指电磁阀的阀芯有两个不同的工作位置（开、关）。电磁阀二通、三通指电磁阀的阀体上有两个、三个通道口；比如二位二通电磁阀是一进一出（二个通道、最普通常见）二位三通电磁阀控制液体是一进二出（两出分别是一个常开一个常闭）；气动换向电磁阀是一进一出一排气；液压一进一出一回油 客户在进行高难度的流体控制时往往发生各种各样的问题。 比如，无法实现当初所设计的功能、需要更改最初的设计。 还有，流体控制需要微小化，新增与以往不同的技术要求，没有实现预期合适的设计，错失重要的开发时机和浪费成本等情况也时有发生。 或找了很多供应商提供了样品，但都达不到预期效果，走了很多弯路，在此，电磁阀作为阀体控制的专业厂家，经过长年累积的经验和技术，可以为各行各业的制造业工厂量身定制各种电磁阀，在主要应用领域的分析装置、流体控制、安全装置等方面，为研发技术人员所遇到的困扰排忧解难。 为以上问题提供整体的解决方案，得到了广大用户的认可。
两位五通电磁阀工作原理 原理图 两位五通气动电磁阀使用 电磁阀使用过程中难免不出现故障，现将电磁阀工作原理和故障检 查、判断、处理办法以及维修的步骤整理如下： 1、组成结构和工作原理： 组成结构：由电器部分和气动执行部分组成； 电器部分带电时，电磁线圈产生电磁力把关闭件从密封气孔上提 起，压缩空 气进入先导阀，先导阀工作；断电时，电磁力消失，阀门动作则相反; 气动气动执行部分在先导阀活塞和主活塞杆另端弹簧的共同作用运 动，完成 b , 工作原理: a , 1) 線圈 先導關 活塞 斷電狀態 通電狀態 两位五通的切换.
起始状态，1, 2进气；4, 5排气；线圈通电时，静铁芯产生电磁力, 使先导阀动作，压缩空气通过气路进入阀先导活塞使活塞启动，在活塞中间，密封圆面打开通道，1, 4进气，2, 3排气；当断电时，先导阀 在弹簧作用下复位，恢复到原来的状态。2,故障检查、判定方法: a、先判定是否是电磁阀故障。 1）测试气动机构。断掉电源，检查确保供气正常时，按动电磁线圈旁边上的手动开阀按钮，如果电磁阀打开，说明开阀正常。丢开按钮看电磁阀是否切换，如果正常切换，说明电磁阀气动执行部分工作正常。 2）测试电器部分。手动旋转现场配电箱上的切换开关，切换开位置阀开，关闭时阀关闭，说明电器部分正常。如不工作测量电磁线圈是否烧毁，给与更换。 3）故障处理方法：先检查供气是否正常，如不正常则打开供气阀门。 接着按上面提到判定方法的检查电磁阀是否正常并处理。紧急情况下可以手动直接用气管打开阀门3，电磁阀检修注意事项: \ 1i J
两位五通电磁 阀 a、活塞杆一定要活动灵活。手工测试,按入活塞杆要感觉轻松，手松开 后，活塞 杆能在弹簧力的作用下自动恢复到按入前的原位置。如不能自动弹出， 请清理阀体内部和活塞杆上的灰尘并用优质润滑油处理，确保活塞杆活动自由。b、先导阀活塞同活塞杆一样也要能轻松、自由的运动，处 理方法同上。 c、先导阀正常工作的气路一定要通畅，不通畅者可用细针对气路进行 梳理，确 保气路畅通无阻。 d、电磁线圈正常情况下通电，关闭件应提起，并有吸合声音。如不正 常检查线 圈是否烧毁以及关闭件内部是否有杂物，通过测量和清理杂物处理。
电磁阀工作原理 纵观国外电磁阀，到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀；从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。 一、直动式电磁阀 原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开；断电时，电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭。（常开型与此相反） 特点：在真空、负压、零压差时能正常工作，DN50以下可任意安装，但电磁头体积较大。如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10-4 Mpa真空。 二、反冲型电磁阀 原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。 特点：在零压差或高压时也能可靠工作，但功率及体积较大，要求竖直安装。三、先导式电磁阀 原理：通电时，电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔形成压差，从而使主阀关闭。 特点：体积小，功率低，但介质压差围受限，必须满足压差条件。 两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。 两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理 在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装_)。 两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作
二位五通双电控电磁阀的工作原理 在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。 对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。 在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。线圈电压等级一般采用DC24V、AC220V等。两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。常开型指线圈没通电时气路是通的。给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。 两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。这相当于“自锁”。 基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。
两位三通电磁阀结构及工作原理 一、从气路上来说： 二位三通电磁阀的“两位”是指两个位置可控：开—关；“三通”是指有三个通道通气，一般情况下具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个*，如果不怕噪音的话也可以不装)。两位三通电磁阀通常与单作用气动执行机构配套使用。 二、从电气上来说： 1、两位三通电磁阀一般为单电控(即单线圈)，线圈电压等级一般采用 DC24V、AC220V等。两位三通电磁阀分为常闭型和常开型两种。 常闭型指线圈没通电时气路是断的，动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。 常开型指线圈没通电时气路是通的，动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。 财务制度 1、建立经费预算和决算审核制度，严格执行有关财务制度。 2、幼儿园的经费应按规定在使用范围内合理开支，坚持专款专用，不得挪作他用。 3、每天出纳业务结束前，要清点现金，现金过夜的数量不能超过500元，过夜现金必须放入保险柜。 4、财务人员要按时清理帐目，装订原始凭证，按年建立会计档案。 5、凡购物应先批准，后购置。单据需有经手人、证明
人、园长签名并要正规发票方可报销。凡购置重大物品，应班子集体讨论，不能先斩后奏。 6、主管领导对日常业务费（接待费除外）在200元以下开支可审批报销。 7、凡购置教玩具，设施维修、改造、更新，要经班子、财务人员集体讨论，需签订购货合同或工程合同的，要召集班子成员、财务人员进行研究讨论，对其数量、质量、价格要严格审核把关，合同履行后，要组织有关人员进行验收后才可付款。 8、采购物品不得收回扣。厨房每月要依时付清购物款，如逾期不付款视作挪用公款处理。 9、为加强财务管理，提高透明度，更好地理好财、用好财，财务开支要严格按照国家的财经制度和上述规定执行。为加强对财务工作的监督，设立专门“财务工作”记录本。
神威气动https://www.doczj.com/doc/784444317.html, 文档标题：电磁阀控制气缸原理图 一、电磁阀控制气缸原理图的介绍： 引导活塞在缸内进行直线往复运动的圆筒形金属机件。空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。 二、气缸种类： ①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。 ②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。 ③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。它的密封性能好，但行程短。 ④冲击气缸：这是一种新型元件。它把压缩气体的压力能转换为活塞高速（10～20米/秒） 运动的动能，借以做功。 ⑤无杆气缸：没有活塞杆的气缸的总称。有磁性气缸，缆索气缸两大类。 做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。此外，还有回转气缸、气液阻尼缸和步进气缸等。 三、气缸结构： 气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示： 2：端盖 端盖上设有进排气通口，有的还在端盖内设有缓冲机构。杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。导向套通常使用烧结含油合金、前倾铜铸件。端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。 3：活塞 活塞是气缸中的受压力零件。为防止活塞左右两腔相互窜气，设有活塞密封圈。活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。滑动部分太短，易引起早期磨损和卡死。活塞的材质常用铝合金和铸铁，小型缸的活塞有黄
. 答： 二位二通电磁阀为分步动作直接先导式电磁阀，可根据断电时所处开、关状态的不同，可分为常闭式电磁阀和常开式电磁阀。 常闭电磁阀，线圈通电后，衔铁在电磁力作用下先带动副阀阀塞提起，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，衔铁带动主阀阀杯，并利用压差而使主阀阀杯开启，介质流通。 线圈断电后，电磁力消失，衔铁因自重下落复位。同时依靠介质压力，主副阀得以紧密关闭。电磁阀定制方案提供商-电子（流体控制阀） 常开电磁阀，线圈通电后由于吸力作用，动铁芯下移，把副阀阀塞压下，副阀关闭，主阀阀杯压力上升，当压力升到一定值时，主阀阀杯的上下压差一样，由于电磁力作用，动铁芯推动主阀阀杯下，压紧主阀阀座，阀门关闭。电磁阀定制方案提供商-电子（流体控制阀） 线圈断电时，电磁吸力为零，副阀阀塞和动铁芯由于弹簧作用向上提起，副阀打开，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，利用压差把主阀阀杯推起，电磁阀打开，介质流通。电磁阀定制方案提供商-电子（电磁阀定制）2：电磁阀专业研发作为阀体控制的专业厂家，经过长年累积的经验和技术；可以为各行各业的制造业工厂量身定制医疗电磁阀、微型电磁阀等各种电磁阀，为研发技术人员所遇到的困扰排忧解难。专业的电磁阀定制方案专家为以上问题提供整体的解决方案，得到了广大用户的认可。 文档资料Word .
文档资料Word . 文档资料Word .
文档资料Word . 文档资料Word .
文档资料Word . 文档资料Word
. 文档资料Word .
两位五通电磁阀工作原理原理图 两位五通气动电磁阀使用 电磁阀使用过程中难免不出现故障，现将电磁阀工作原理和故障检查、判断、处理办法以及维修的步骤整理如下： 1、组成结构和工作原理： a，组成结构：由电器部分和气动执行部分组成； b，工作原理： 1）电器部分带电时，电磁线圈产生电磁力把关闭件从密封气孔上提起，压缩空 气进入先导阀，先导阀工作；断电时，电磁力消失，阀门动作则相反；气动气动执行部分在先导阀活塞和主活塞杆另端弹簧的共同作用运动，完成 两位五通的切换.
起始状态，1，2进气﹔4，5排气﹔线圈通电时，静铁芯产生电磁力，使先导阀动作，压缩空气通过气路进入阀先导活塞使活塞启动，在活塞中间，密封圆面打开通道，1，4进气，2，3排气﹔当断电时，先导阀在弹簧作用下复位，恢复到原来的状态。2，故障检查、判定方法：a、先判定是否是电磁阀故障。 1）测试气动机构。断掉电源，检查确保供气正常时，按动电磁线圈旁边上的手动开阀按钮，如果电磁阀打开，说明开阀正常。丢开按钮看电磁阀是否切换，如果正常切换，说明电磁阀气动执行部分工作正常。2）测试电器部分。手动旋转现场配电箱上的切换开关，切换开位置阀开，关闭时阀 关闭，说明电器部分正常。如不工作测量电磁线圈是否烧毁，给与更换。3）故障处理方法：先检查供气是否正常，如不正常则打开供气阀门。接着按上面提到判定方法的检查电磁阀是否正常并处理。紧急情况下可以手动直接用气管打开阀门3，电磁阀检修注意事项：
两位五通电磁阀 a、活塞杆一定要活动灵活。手工测试,按入活塞杆要感觉轻松，手松开后，活塞 杆能在弹簧力的作用下自动恢复到按入前的原位置。如不能自动弹出，请清理阀体内部和活塞杆上的灰尘并用优质润滑油处理，确保活塞杆活动自由。b、先导阀活塞同活塞杆一样也要能轻松、自由的运动，处理方法同上。 c、先导阀正常工作的气路一定要通畅，不通畅者可用细针对气路进行梳理，确 保气路畅通无阻。 d、电磁线圈正常情况下通电，关闭件应提起，并有吸合声音。如不正常检查线 圈是否烧毁以及关闭件内部是否有杂物，通过测量和清理杂物处理。
单控电磁阀和双控电磁阀的工作原理 在气路（或液路）上来说，两位三通电磁阀具有 1 个进气孔（接进气气源）、1 个出气孔（提供给目标设备气源）、1个排气孔（一般安装一个消声器，如果不怕噪音的话也可以不装。两位五通电磁阀具有 1 个进气孔（接进气气源）、1 个正动作出气孔和 1 个反动作出气孔（分别提供给目标设备的一正一反动作的气源）、 1 个正动作排气孔和 1 个反动作排气孔（安装消声器）。对于小型自动控制设备，气管一般选用8~12mm勺工业胶气管。电磁阀一般选用日本SMC高档一点，不过是小日本的产品）、台湾亚德客（实惠，质量也不错）或其它国产品牌等等。在电气上来说，两位三通电磁阀一般为单电控（即单线圈），两位五通电磁阀一般为双电控（即双线圈）。线圈电压等级一般采用DC24V AC220V等。两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断勺，常开型指线圈没通电时气路是通勺。常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。 两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通（正动作出气孔有气），即使给正动作线圈断电后正动作气路仍然是接通勺，将会一直维持到给反动作线圈通电为止。给反动作线圈通电，则反动作气路接通（反动作出气孔有气），即使给反动作线圈断电后反动作气路仍然是接通勺，将会一直维持到给正动作线圈通电为止。这相当于“自锁”。基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。 A 单电控原理图 单电磁阀是通过控制电磁线圈的电流通断以及弹簧作用，来控制阀芯的运动，达到控制阀的开闭!
两位五通电磁阀工作原理几种控制方式 两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理。 气动执行机构的几种控制方式 一、引言 气动马达作为一种执行机构，在工业生产和工业控制中起着很重要的作用。气动马达使用空气取代电力和液压来产生动力，可以实现无级变速，可瞬间启动、停滞和换向，具有自动冷却功能，无电火花，可在易燃易爆，如含有化学、易燃性或挥发性等物质湿热和多尘的环境下运行，如矿区、隧道、油漆厂、化学工厂、石化、生物科技、药厂、晶圆、半导体、光纤、兵工厂、船舶、养殖等行业用于驱动，因用空气作为动力，容易获得，用后空气可以直接排入大气无污染，压缩空气还可以进行集中供给和远距离控制。 二、气动阀门执行器工作原理 利用压缩空气推动执行器内多组组合气动活塞运动，传力给横梁和内曲线轨道的特性，带动空芯主轴作旋转运动，压缩空气气盘输至各缸，改变进出气位置以改变主轴旋转方向，根据负载（阀门）所需旋转扭矩的要求，可调整气缸组合数目，带动负载（阀门）工作。 三、气动阀门执行器的控制方式 由于现在的控制方式和手段越来越多，在实际工业生常和工业控制中，用来控制气动执行机构的方法也很多，常用的有以下几种。 （一）基于单片机开发的智能显示仪控制 智能显示仪是用来监测阀门工作状态，并控制阀门执行期工作的仪器，它通过两路位置传感器监视阀门的工作状态，判断阀门是处于开阀还是关阀状态，通过编程记录阀门开关的数字，并且有两路与阀门开度对应的4～20mA输出及两足常开常闭输出触点。通过这些输出信号，控制阀门的开关动作。根据系统的要求，可将智能阀门显示仪从硬件上分为3部分来设计：模拟部分、数字部分、按键/显示部分。 1、模拟电路部分主要包括电源、模拟量输入电路、模拟量输出电路三部分。 电源部分供给整个电路能量，包括模拟电路、数字电路和显示的能源供应。为了实现阀门开读的远程控制，需要将阀门的开度信息传送给其他的控制仪表，同时控制仪表能从远方制定阀门为某一开度，系统需要1路4～20mA的模拟量输入信号
两位三通电磁阀工作原理 两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理 在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。线圈电压等级一般采用DC24V、AC220V等。两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。这相当于“自锁”。基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。 电磁阀在液路系统中用来实现液路的通断或液流方向的改变，它一般具有一个可以在线圈电磁力驱动下滑动的阀芯，阀芯在不同的位置时，电磁阀的通路也就不同。阀芯的工作位置有几个，该电磁阀就叫几位电磁阀：阀体上的接口，也就是电磁阀的通路数，有几个通路口，该电磁阀就叫几通电磁阀。电磁阀安装后，一般所有接口都应该是连接好了的，所谓工作位置指的是阀芯的位置。阀芯在线圈不通电时处在甲位置，在线圈通电时处在乙位置，阀芯在不同位置时，对各接口起到或接通或封闭的作用。 电磁阀二位是指电磁阀的阀芯有两个不同的工作位置（开、关）。电磁阀二通、三通指电磁阀的阀体上有两个、三个通道口；比如二位二通电磁阀是一进一出（二个通道、最普通常见）二位三通电磁阀控制液体是一进二出（两出分别是一个常开一个常闭）；气动换向
二位五通双电控电磁阀的工 作原理 标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DDQTY-KII
二位五通双电控电磁阀的工作原理 在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。 对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。 在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。线圈电压等级一般采用DC24V、AC220V等。两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。常开型指线圈没通电时气路是通的。给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。 两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。这相当于“自锁”。 基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。
电磁阀工作原理 纵观国内外电磁阀，到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀；从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。 一、直动式电磁阀 原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开；断电时，电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭。（常开型与此相反） 特点：在真空、负压、零压差时能正常工作，DN50以下可任意安装，但电磁头体积较大。如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10-4 Mpa真空。 二、反冲型电磁阀 原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。 特点：在零压差或高压时也能可靠工作，但功率及体积较大，要求竖直安装。三、先导式电磁阀 原理：通电时，电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔内形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差，从而使主阀关闭。 特点：体积小，功率低，但介质压差范围受限，必须满足压差条件。 两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。 两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理 在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。 两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作
