管道压力等级分几类主要标准有：中华人民共和国国务院令（第373号）通过并公布的《特种设备安全监察条例》、劳动部关于颁发《压力管道安全管理与监察规定》的通知劳部发〔1996〕140号、GBT20801[1].4-2006_压力管道规范、压力管道材料等级规定。
压力管道按其用途划分为工业管理、公用管道和长输管道。
压力管道的分类和分级:
GA类－－长输管道：
定义：指产地、储存库、使用单位用于输送商品介质的管道；
分级：分为GA1级和GA2级。
基本特征：流程简单；输送距离长和输送压力高；管道有可能通过各种环境
与地质的地区；
GB类－－公用管道：
定义：指城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道。
分级：分为GB1和GB2两级，GB1级为燃气管道。GB2级为热力管道。
基本特征：敷设于城镇地下；一般压力较低；选线条件复杂、困难。
GC类－－工业管道：
定义：指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。包括延伸出工厂边界线，但归属企、事业单位管辖的工艺管线。
分级：GC类分为GC1、GC2和GC3三级。
基本特征：工艺流程种类最多；生产制作环境状态最为复杂；输送介质品种较多和输送条件较苛刻；输送压力和温度高。
GC1级的条件：输送GB5044《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；
输送GB50160《石油化工企业设计防火规范》及GB50016《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥ 4.0MPa的管道；
输送流体介质并且设计压力P≥10.0MPa，或者P≥4.0MPa 并且设计温度T≥ 400℃的管道。
GC2级的条件：除规定的GC3级管道外，介质毒性危害程度、火灾危险性（可燃性）、设计压力和设计温度小于规定的GC1级的管道。
GC3级的条件：输送无毒、非可燃流体介质，设计压力P≤1.0MPa，设计温度?20 ℃< T < 185℃的管道。
GD类－－动力管道：
定义：火力发电厂用于输送蒸汽、汽水两相介质的管道；
分级：分为GD1级和GD2级。
特征：介质单一，性质明确、压力与温度较高的输送管道；
GD1级的条件：输送设计压力P≥6.3MPa，或者设计温度T≥ 400℃的管道。
GD2级的条件：输送设计压力P< 6.3MPa，并且设计温度T< 400℃的管道。
《压力容器压力管道设计许可规则》TSGR1001－2008规定，具备高一级的压力管道设计许可的单位及审批人员，同时也具有相应低等级的设计、审批资格。
（1）GA1级涵盖GA2
（2）GC1级涵盖GC2、GC3
（3）GD1级涵盖GD2
压力管道定义、分类、分级 以及监督检验依据 为了进一步加强压力管道管理，明确压力管道定义和分级，认真贯彻压力管道有关的法律法规，特发布本通知，请各分公司、项目部认真学习并贯彻执行。 压力管道的定义应根据《特种设备安全监察条例》附则确定；压力管道的级别应根据《压力管道安装单位资格认可实施细则》的规定。压力管道安全质量监督检验应根据《特种设备安全监察条例》、《压力管道安全管理与监察规定》和《压力管道安装安全质量监督检验规则》的规定进行。 原公司《压力管道等级确认划分指南》，由于对介质危害程度确定有误以及《特种设备安全监察条例》的实施，已于2003年6月1日作废。 根据《特种设备安全监察条例》，压力管道的定义：是指利用一定的压力，用于输送气体或者液体的管状设备。其范围规定为 ①最高工作压力大于或者等于0.1MPa（表压）且公称直径大于25mm的气体、液化气体、蒸汽介质的管道； ②最高工作压力大于或者等于0.1MPa（表压）且公称直径大于25mm的可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质的管道。 压力管道包括管子、管件、阀门、法兰、补偿器、支吊架、附属仪器仪表、安全附件、安全保护装置和与安全保护装置相关的设施。 根据《压力管道安全管理与监察规定》，压力管道类别的划分： (一)工业管道（GC类）系指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。 (二)公用管道（GB类）系指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道。 (三)长输管道（GA类）系指产地、储存库、使用单位间的用于输送商品介质的管道。 根据《压力管道安装单位资格认可实施细则》，压力管道级别的划分： 前提：首先应满足以上压力管道的定义（压力、介质等要求），其次再按以下要求确定 （一）、长输管道为GA类，级别划分为： 1．符合下列条件之一的长输管道为GAl级： (1)输送有毒、可燃、易爆气体介质，设计压力P>1.6MPa的管道； (2)输送有毒、可燃、易爆液体流体介质，输送距离≥200k,m且管道公称直径DN≥300mm的管道； (3)输送浆体介质，输送距离≥50 km且管道公称直径DN≥150mm的管道。 (输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距离。) 2．符合以下条件之一的长输管道为GA2级： (1)输送有毒、可燃、易爆气体介质，设计压力P≤1.6 MPa的管道； (2)GAl(2)范围以外的管道； (3)GAl(3)范围以外的管道。
压力管道的定义及概念详解 更新时间：2008-11-19 7:43:00 《特种设备安全监察条例》对压力管道的定义是：压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。这就是说，现在所说的“压力管道”，不但是指其管内或管外承受压力，而且其内部输送的介质是“气体、液化气体和蒸汽”或“可能引起燃爆、中毒或腐蚀的液体”物质。这里所谓能燃爆、能中毒或有腐蚀性，具有如下内涵： 介质的燃爆性：即介质具有可燃性和爆炸性，在一定条件下能引起燃烧或爆炸，酿成火灾和破坏。这些介质包括可燃气体、液化烃和可燃液体等有火灾危险性的物质，也包括容易引起爆炸的高温高压介质如蒸汽、超过标准沸点的高温热水、压缩空气和其他压缩气体等。其中，可燃介质的火灾危险性根据《石油化工企业设计防火规范》 GB50160和《建筑设计防火规范》GBJ16，共分为甲、乙、丙三类。 其中甲、乙类可燃气体与空气混合物的爆炸下限（体积）分别规定为： 甲类可燃气体：＜10%； 乙类可燃气体：≥10%。 甲、乙和丙类可燃液体的分类见表1。 表1 液化烃、可燃液体的火灾危险性分类 注：闪点低于45 ℃的液体称为易燃液体；闪点低于环境温度的液体称为易爆液体。在GBJ16的规定中，属于甲类火灾危险性的可燃介质（或生产过程）还有：常温下能自行分解或在空气中氧化即能导致自燃或爆炸的物质；常温下受到水或蒸汽作用能产生气体并引起燃烧或爆炸的物质；遇酸、受热、撞击、摩擦、催化及遇有机物或硫磺等易燃的无机物，极易引起燃烧或爆炸的强氧化剂；受撞击、摩擦或与氧化剂、有机物接触时能引起燃烧或爆炸的物质；以及在密闭设备内操作温度等于或超过物质本身自燃点的生产。属于乙类火灾危险性的介质主要是指不属于甲类火灾危险性的氧化剂和化学易燃固体，以及助燃气体。（B）介质的毒性：即介质具有使人中毒的特性。当这些介质被人吸入或与人体接触后，能对人体造成伤害，甚至死亡。根据《职业性接触毒物危害程度分级》GB5044的规定，毒物按急性毒性、急性中毒发病状况、慢性中毒患病状况、慢性中毒后果、致癌性和最高允许浓度等六项指标，共分为极度危害、高度危害、中度
风管系统按其系统的工作压力（P）划分为三个类别： P≤500Pa为低压系统 500Pa＜P≤1500Pa为中压系统 P＞1500 Pa为高压系统 压力容器的压力等级和品种划分 一、按压力容器的设计压力(P)分为低压、中压、高压、超高压四个压力等级，具体划分如下： 1.低压(代号L)0.1MPa≤P＜1.6MPa 2.中压(代号M)1.6MPa≤P＜10MPa 3.高压(代号H)10MPa≤P＜100MPa 4.超高压(代号U)P≥100MPa 参考：压力容器安全技术监察规程 压力管道”系指最高工作压力大于或等于0.1MPa 的气体、液化气体、蒸汽介质或可 燃、有毒、有腐蚀性、最高工作温度高于或等于标准沸点的液体介质，且公称直径大于25mm 的管道。 工业金属压力管道按其安全等级划分为GC1、GC2、GC3 三级。其中GC1 级安全等级最高； GC3 级安全等级最低。 4.1 符合下列条件之一的工业压力管道为GC1 级：
4.1.1 输送GB5044 及HG20660 中，毒性程度如下所列介质的管道： a)极度危害介质（但苯除外）； b)高度危害气体介质（包括苯）； c)工作温度高于标准沸点的高度危害液体介质。 4.1.2 输送GB50160 及GBJ16 中规定的火灾危险性如下所列，且设计压力大于或等于4.0MPa 的管道： a)甲、乙类可燃气体； b)甲类可燃液体（包括液化烃）。 4.1.3 输送流体介质且设计压力大于或等于10.0MPa 的管道，以及设计压力大于或等于 4.0MPa 且设计温度高于或等于400℃的管道。 4.2 符合下列条件的工业压力管道为GC2 级： 除4.3 条规定的GC3 级管道外，介质毒性危害程度、火灾危险（可燃性）、设计压力和 设计温度低于4.1 条规定（GC1 级）的管道。 4.3 符合下列条件的工业压力管道为GC3 级： 输送无毒、非可燃流体介质，设计压力小于或等于1.0MPa 且设计温度高于-20℃但不高 于+186℃的管道。 4.4 涉及毒性或可燃性不同的混合介质时，应按其中毒性或可燃性危害程度最大的介质考
压力管道的定义及分类 《监察规定》明确指出:压力管道是指在生产、生活中使用的可能引起燃爆或中毒等危险性较大的特种设备,它具体指具有下列属性的管道:《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质的管道; ?a 、输送 GB5044 《石油化工企业设计防火规范》及 GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道; ÷ b 、输送GB50160? c 、最高工作压力大于等于 0.1MPa (表压,下同,输送介质为气(汽体、液化气体的管道; d 、最高工作压力大于等于 0.1MP a ,输送介质为可燃、易爆、有毒、有腐蚀性的或最高工作温度等于高于标准沸点的液体管道。 e 、前四项规定的管道附属设施及其安全保护装置等。 :GB5044标准将介质的毒性程度分为四级,其最高允许浓度分别为: 注 极度危害(I 级:〈 0.1mg/ m3; 高度危害(II 级:0.1mg/ m3~1mg/m3; 中度危害(III 级:1.0mg/ m3~10.0mg/m3; 10.0mg/m3。轻度危害(IV 级 注? :GB50160标准对可燃气体的火灾危险性分为甲、乙两类: 甲类气体为可燃气体与空气混合物的爆炸下限<10%(体积; 乙类气体为可燃气体与空气混合物的爆炸下限≥10%(体积 :GB50160标准对液态烃、可燃液体
的火灾危险性按如下分类:÷注 C 时的蒸汽压力>0.1MPa 的烃类液体及其它类似的液体; ?甲 A 类:1 5 C ; ?甲 B 类:甲 A 类以外的可燃液体,闪点<28 C 的可燃液体; ?C 至≤ 45?乙 A 类:闪点≥28 C 的可燃液体; ?C 至<60?乙 B 类:闪点>45 C 的可燃液体; ?C 至≤120?丙 A 类:闪点≥60 C 的可燃液体。?丙 B 类:闪点 >120 其中,第 e 项中所述的“ 管道附属设施” 是指压力管道体系中所用的管件 (包括弯头、大小头、三通、管帽、加强管嘴、加强管接头、异径短节、螺纹短节、管箍、仪表管嘴、漏斗、快速接头等、连接件(包括法兰、垫片、螺栓 /螺母、限流孔板、盲板、法兰盖等、管道设备(包括各类阀门、过滤器、疏水器、视镜等、支撑件(包括各种类型的管道支吊架和其它安装在压力管道上的设施。 为了便于《监察规定》的执行,就象压力容器那样宜将压力管道按不同的操作工况和不同的用途进行分类,并分别进行管理。为此,国家质量技术监督局以质技监局锅发 [1999]272号文颁发了《压力管道设计单位资格认证与管理办法》(以下简称《管理办法》,《管理办法》给出的压力管道分类、分级方法如下: 1、长输管道为 GA 类,级别划分为: a 、符合下列条件之一的长输管道为 G A1级: 输送有毒、可燃、易爆气体介质, 设计压力 P>1.6MPa的管道;

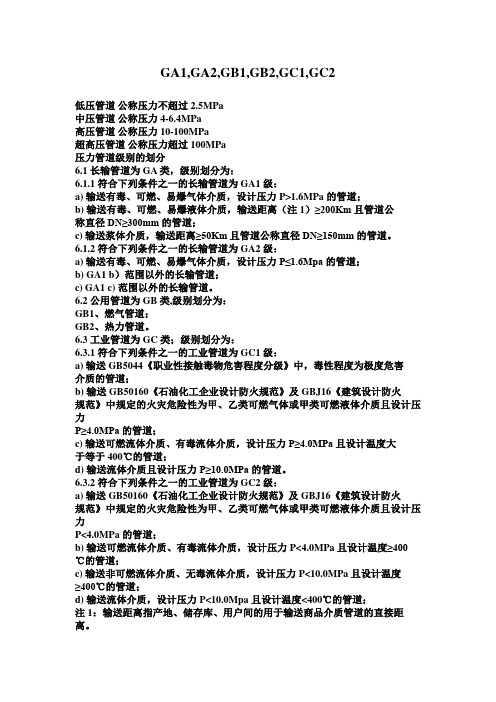

低压管道公称压力不超过2.5MPa 中压管道公称压力4-6.4MPa 高压管道公称压力10-100MPa 超高压管道公称压力超过100MPa 压力管道级别的划分 6.1 长输管道为GA 类，级别划分为： 6.1.1 符合下列条件之一的长输管道为GA1 级： a) 输送有毒、可燃、易爆气体介质，设计压力P<1.6MPa 的管道； b) 输送有毒、可燃、易爆液体介质，输送距离（注1）≥200Km 且管道公 称直径DN≥300mm 的管道； c) 输送浆体介质，输送距离≥50Km 且管道公称直径DN≥150mm 的管道。 6.2 公用管道为GB 类,级别划分为： GB1、燃气管道； GB2、热力管道。 6.3 工业管道为GC 类；级别划分为： 6.3.1 符合下列条件之一的工业管道为GC1 级： a) 输送GB5044《职业性接触毒物危害程度分级》中，毒性程度为极度危害 介质的管道； b) 输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火 规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力 P≥4.0MPa 的管道； c) 输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa 且设计温度大 于等于400℃的管道； d) 输送流体介质且设计压力P≥10.0MPa 的管道。 6.3.2 符合下列条件之一的工业管道为GC2 级： a) 输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火 规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力 P<4.0MPa 的管道； b) 输送可燃流体介质、有毒流体介质，设计压力P<4.0MPa 且设计温度≥400 ℃的管道； c) 输送非可燃流体介质、无毒流体介质，设计压力P<10.0MPa 且设计温度 ≥400℃的管道； d) 输送流体介质，设计压力P<10.0Mpa 且设计温度<400℃的管道； 注1：输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距 离。 GD类 火力发电厂用于输送蒸汽、汽水两相介质的管道，划分为GD1级、GD2级。 1.GD1类。设计压力大于或等于6.3Mpa，或者设计温度高于或等于400℃的动力管道 为GD1级。 2.GD2级。设计压力小于6.3Mpa，且设计温度低于400℃的动力管道为GD2级。
目录 1.管道等级代号说明 (1) 2.缩写词说明 (2) 3、采用的主要管道器材标准(规范) (6) 4、管道等级说明 (11) 5.管道分支表见表－1 (12) 6.管道变径表见表－2 (15) 7、管道等级索引 (17) 管道等级号: 2A1 (21) 管道等级号：2A2 (29) 管道等级号：2A3 (36)
管道等级号: 2B2 (65) 管道等级号: 2B3 (77) 管道等级号: 2B4 (87) 管道等级号: 2B5 (102) 管道等级号: 2B6 (116) 管道等级号: 2C1 (127) 管道等级号: 2C2 (138) 管道等级号: 2C3 (150) 管道等级号: 2H1 (165) 管道等级号: 2L1 (175) 管道等级号: 2L2 (184)
管道等级号: 2L4 (203) 管道等级号: 3B1 (214) 管道等级号: 3B2 (224) 管道等级号: 3B3 (235) 管道等级号: 3B4 (245) 管道等级号: 3C1 (255) 管道等级号: 3C2 (266) 管道等级号: 3C3 (275) 管道等级号: 3H1 (284) 管道等级号: 3H2 (295) 管道等级号: 3H3 (306)
管道等级号: 3H5 (329) 管道等级号: 3H6 (340) 管道等级号: 3K1 (351) 管道等级号: 3K2 (361) 管道等级号: 3K3 (371) 管道等级号: 5B1 (379) 管道等级号: 5B2 (389) 管道等级号: 5B3 (401) 管道等级号: 5B5 (413) 管道等级号: 5F1 (423) 管道等级号: 5H1 (434)
GC管道管道分类 压力管道的分类和分级： GA类－－长输管道： 定义：指产地、储存库、使用单位用于输送商品介质的管道； 分级：分为GA1级和GA2级。 基本特征：流程简单；输送距离长和输送压力高；管道有可能通过各种环境与地质的地区； GB类－－公用管道： 定义：指城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道。 分级：分为GB1和GB2两级，GB1级为燃气管道。GB2级为热力管道。 基本特征：敷设于城镇地下；一般压力较低；选线条件复杂、困难。 GC类－－工业管道： 定义：指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。包括延伸出工厂边界线，但归属企、事业单位管辖的工艺管线。 分级：GC类分为GC1、GC2和GC3三级。 基本特征：工艺流程种类最多；生产制作环境状态最为复杂；输送介质品种较多和输送条件较苛刻；输送压力和温度高。 GD类－－动力管道： 定义：火力发电厂用于输送蒸汽、汽水两相介质的管道； 分级：分为GD1级和GD2级。 特征：介质单一，性质明确、压力与温度较高的输送管道； TSG D0001-2009 压力管道安全技术监察规程-工业管道中工业压力管道分级：GC1级 符合下列条件之一的工业管道，为GC1级： (1)输送GB 5044—1985《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道； (2)输送GB 50160—2008《石油化工企业设计防火规范》与GB 50016—2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或者甲类可燃液体（包括液化烃），并且设计压力大于或者等于4.0MPa的管道； (3)输送流体介质，并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa且设计温度大于或者等于400℃的管道。 GC2级 除本规定的GC3级管道外，介质毒性危害程度、火灾危险性（可燃性）、设计压力和设计温度小于所规定的GC1级的工业管道为GC2级。 GC3级 输送无毒、非可燃流体介质，设计压力小于或者等于 1.0Mpa，且设计温度大于-20℃、小于185℃的工业管道为GC3级。
压力管道的分类分级 The latest revision on November 22, 2020
压力管道的含义、分类、分级 压力管道 压力管道的含义 质检总局关于修订《特种设备目录》的公告(2014年第114号)： 压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于（表压），介质为可燃、易 者等于50mm的管道。公称直径小于150mm，且其最高工作压力小于（表压）的输送无毒、不可燃、无腐蚀性气体的管道和设备本体所属管道除外。其中，石油天然气管道的安全监督管理还应按照《安全生产法》、《石油天然气管道保护法》等法律法规实施。 注意： 新《目录》的压力管道定义中“公称直径小于150mm，且其最高工作压力小于（表压）的输送无毒、不可燃、无腐蚀性气体的管道”所指的无毒、不可燃、无腐蚀性气体，不包括液化气体、蒸汽和氧气。 压力管道的用途 主要是用于输送介质，对于长输管道还有储存功能，对于工业管道还有热交换功能。 管道是指用于输送、分配、混合、分离、排放、计量、控制或者制止流体流动的由管道的组成件、支承件、安全保护装置和附属设施组成的装配总成。 压力管道应用领域 管道输送是与铁路、公路、水运、航运并列的五大运输行业之一。并广泛地应用于石油、石化、化工、电力等行业及城市燃气和供热工程。 压力管道主要特点 ⑴种类多，数量大，标准多，设计、制造、安装、应用管理环节多； ⑵长细比大，跨越空间大，边界条件复杂； ⑶布置方式多样，现场安装条件差，工作量大； ⑷材料应用种类多，选用复杂； ⑸失效的模式多样，失效概率大； ⑹实施检验检测的难度大。 压力管道的敷设方式 地上敷设（宜采用架空敷设） 地下敷设（宜采用直埋敷设） 管沟敷设 埋地输气管道施工一般工序： 测量放线，清除障碍，修施工便道，开挖管沟，管道防腐绝缘（一般在厂内预制），防腐钢管的运输，布管，管道组装焊接，无损检测，防腐层补口、补伤、检漏（电火花），管道下沟，回填，分段试压，全线联通，通球扫线，站间试压，干燥、置换，标志桩预制安装及竣工验收，地面防腐层检漏等。 GB50369-2014《油气长输管道工程施工及验收规范》 压力管道分类、分级 按照TSG R1001-2008《压力容器压力管道设计许可规则》附件B，压力管道的类别、级别划分方法如下：
压力管道材料－管道器材选用 6.1。2 无缝钢管 无缝钢管是采用穿孔热轧等热加工方法制造的不带焊缝的钢管。必要时，热加工后的管子还可以进一步冷加工至所要求的形状、尺寸和性能.目前，无缝钢管(DN15－600)是石油化工生产装置中应用最多的管子. a.碳素钢无缝钢管 材料牌号: 10、20、09MnV、16Mn共4种 标准：GB8163《流体输送用无缝钢管》 GB/T9711。1－1997《石油天然气工业输送钢管交货技术条件》 GB6479《化肥设备用高压无缝钢管》 GB9948《石油裂化用无缝钢管》 GB3087《低中压锅炉用无缝钢管》 GB5310《高压锅炉用无缝钢管》 GB/T8163: 材料牌号：10、20、09MnV、16Mn 适用范围：设计温度小于350℃、压力低于10MPa的油品、油气和公用介质 GB6479： 材料牌号：10、20G、16Mn共3种 适用范围:设计温度－40～400℃、设计压力10。0～32。0MPa的油品、油气 GB9948: 材料牌号：10、20共2种 适用范围:不宜采用GB/T8163钢管的场合。 GB3087： 材料牌号：10、20共2种 适用范围：低中压锅炉的过热蒸汽、沸水等 GB5310： 材料牌号：20G 1种 适用范围：高压锅炉的过热蒸汽介质 检验：一般流体输送用钢管必须进行化学成分分析、拉力试验、压扁试验和水压试验. GB5310、GB6479、GB9948三种标准的钢管，除了流体输送用钢管必须进行的试验外，还要求进行扩口试验和冲击试验；这三种钢管的制造检验要求是比较严格的。 GB6479标准还对材料的低温冲击韧性做出了特殊要求。 GB3087标准的钢管，除了流体输送用钢管的一般试验要求外,还要求进行冷弯试验。 GB/T8163标准的钢管，除了流体输送用钢管的一般试验要求外,据协议要求进行扩口试验和冷弯试验。这两种管子的制造要求不如前三种严格。 制造： GB/T/8163和GB3087标准的钢管多采采用平炉或转炉冶炼，其杂质成分和内部缺陷相对较多。
管道级别的划分 (1) 压力管道类别级别的划分 (7) 管道分类（级） (10) 压力管道设计类别、级别划分 (19) 压力管道定义及分级 (24) 管道级别的划分 1、概述 在目前国内的规范中，工业管道级别划分可分为两个体系。一是压力管道划分体系，主要涉及的规定有《压力管道安全技术监察规程-工业管道》TSG D0001-2009、《压力容器压力管道设计许可规则》TSG R1001-2008等。另一个是工业管道的设计、施工及验收规范，主要涉及的规范有《工业金属管道设计规范》GB 50316-2000、《石油化工金属管道工程施工质量验收规范》GB 50517-2010、《石油化工剧毒、可燃介质管道工程施工及验收规范》SH 3501-2011、《工业金属管道工程施工质量验收规范》GB 50184-2011。两个体系中对流体类别的划分，以及管道级别的划分并不相同，前者用于压力管道的设计、制造、安装、使用、维修、改造、检验等；后者主要用于工业金属管道的施工、检验和验收。 工艺专业在进行PID和管道一览表的设计中会涉及到压力管道的划分，管道一览表中施工技术要求部分是由管材专业完成，其中涉及到射线检查一项。目前公司EPC项目比重较大，工艺作为主导专业应该适当拓展知识面，以便更好的配合项目组和现场的相关工作。下面我将各规范中对流体类别、管道类别和射线探伤的划分以及相关注意事项一一作出介绍。
2、相关规范的介绍 《压力管道安全技术监察规程-工业管道》TSG D0001-2009 本规定中对工业管道的适用条件做出了如下规定： 1、最高工作压力大于等于或者等于（表压）的； 2、公称直径大于25mm的 3、输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体。 流体的类别涉及火灾危险性、毒性和腐蚀性。其分类如下： 介质的毒性应当符合GB5044-85《职业性接触毒物危害程度分级》的规定，压力管道中介质的毒性危害程度包括极度危害、高度危害和中度危害。 介质的火灾危险性应当符合GB50160-2008《石油化工企业设计防火规范》及GB50016-2006《建筑设计防火规范》中的规定。压力管道中介质的火灾危险性气体分为甲类和乙类。液体分为液化烃、甲类、乙类和丙类。 介质的腐蚀性系指：与皮肤接触，在4h内出现可见坏死现象，或55℃时，对20钢的腐蚀率大于y（年）的流体。 根据介质的状态、火灾危险性、毒性、腐蚀性、设计温度、设计压力等因素可将压力管道的级别划分为GC1、GC2、GC3。 《压力容器压力管道设计许可规则》 TSG R1001-2008 本规定中对工业管道中流体类别和管道等级的划分与《压力管道安全技术监察规程-工业管道》基本一致。 但是关于GC3的规定有所不同，需要特别注意。 《压力管道安全技术监察规程-工业管道》中的规定为：“输送无毒、非可燃流体介质，设计压力
压力管道基础知识 1．压力管道一般采用哪些材料制造？ 压力管道一般采用钢管、混凝土(预制、现场浇筑)、木制三种材料。 2．根据什么条件选择焊接材料？ 根据焊件钢材性能来决定选用合适的焊接材料，其焊接材料主要是指焊条、焊丝和焊药。 3．压力管道对环向焊缝的检查有哪些要求？ 环向焊缝检查要求是每一道环向焊缝检查数量，不少于该环向焊缝总长的10%。 4．压力管道对纵向焊缝检查有哪些要求？ 对纵向焊缝检查量不少于全部纵向焊缝的25%长度。 5．焊接压力钢管必须采用哪种焊接方法？ 焊接压力钢管必须采用与压力钢管材料相符合的焊条和电弧焊接方法。 6．压力钢管基本荷载有哪些？ (l)内水压力。 (2)在管径变化处及钢管转弯处由水压力所引起的轴向力。 (3)压力钢管的金属结构自重，钢管内的水重和镇墩、支墩自重。 (4)压力钢管发生轴向位移时，沿支墩及伸缩接头内产生的摩擦阻力，以及水对管壁产生的摩擦力。 (5)钢管转弯处由于管内水流引起的离心力。 (6)由于温度变化，钢管变形所产生的力。 (7)钢管内水压力作用下，直径方向产生变形所引起的轴向力。 (8)土壤作用在镇墩或支墩时的主动土压力。 (9)中间支墩不均匀沉陷时，所产生的作用力。 7．压力管道发生外压力有几种情况？
(1)当压力管道内的水放空时，因为通气管(阀)的失灵，使压力管道内发生真空现象，管壁外受大气压力的作用，使压力管道转变为承受外压力作用。 (2)埋设于地下的钢管，管内的水放空后管壁外承受地下水或土压力的作用。 (3)埋填于混凝土内的部分管段，施工时承受未硬化的混凝土压力。 (4)灌浆压力。 8．压力钢管振动现象有哪几种？ (1)压力钢管发生振动时，只出现在某些管段，并不是全长范围都发生。 (2)管段的振动型式，基本上是管壁出现径向往复变形，其变形方式与钢管承受外压失稳破坏时出现皱曲的波浪形相似。整个圆周可能有两个以上波浪形或者更多的波浪形变形。 (3)压力钢管振动很少出现管轴线方向以连续梁形式的振动，即以跨中烧度频率为振幅的往复变形。 9．对发生振动压力钢管采取哪些有效措施消除振动？ (1)加装刚性环紧箍于管壁外，以改善原来管壁的椭圆度。 (2)加装刚性坏后，即改变了钢管的原来自然振动频率，使它与管内水流的压力波频率错开，不形成共振，从而消除振动。 10．按型立场用于主承钢管，钢管直径范围是多少？ 鞍型支墩一般用于管道直径小于1m的压力管道。 11．在压力钢管上设置进人孔主要有哪几个原则？ (1)压力钢管人孔一般都设置在管段的下游镇墩的上方。 (2)没有特殊情况时，入扎在钢管断面的位置为水平直径以下45度角处，应设在交通方便的一侧。 (3)特殊情况下，人孔可以设置在钢管顶部或水平直径45度以上。 12．伸缩节在压力管道中起什么作用？ (1)钢管能够沿着管轴线方向自由伸长或缩短。 (2)钢管产生轴向位移时，伸缩节处的摩擦阻力很小。 (3)伸缩节不但对轴向位移起到伸缩作用，还能适应管段产生的横向位移。 13．套管式伸缩节由哪几部分组成？ 由套筒、插入管、水封填料及填料压紧环组成。

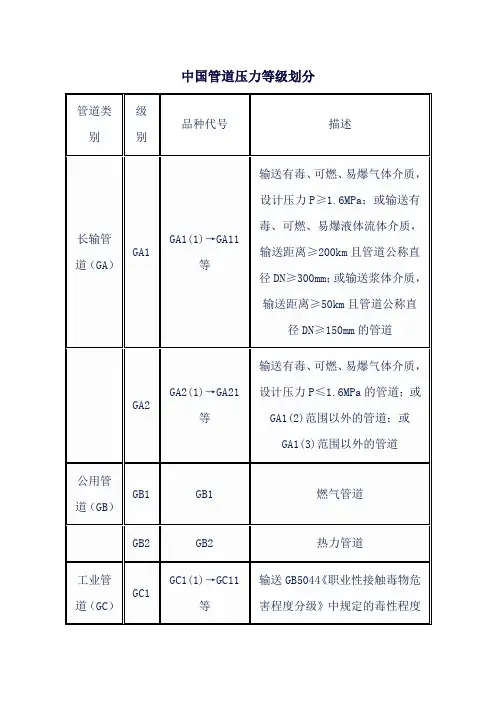

压力管道的定义 一。压力管道：是指利用一定的压力，用于输送气体或液体的管状设备。其范围规定为最高工作压力或者等于0.1MPa(表压）的气体，液体气休，蒸气介质或者可燃，易爆，有毒，有腐蚀性，最高工作温度高于或等于标准的液体介质，且公称直径大于25㎜的管道。 二。压力管道的划分： （一）GA类（长输管道） 管道类别介质 状态介质特性 设计压力 （MPa) 公称直径 （DN） 输送距离 （KM） GA1 气体有毒，可燃，易爆P>1.6 >25 / 液体有毒，可燃，易爆P≥0.1 ≥300 ≥200 浆体/ P≥0.1 ≥150 ≥50 GA2 气体有毒，可燃，易爆0.1≤P≤1.6 >25 / 液体有毒，可燃，易爆P≥0.1 >25 / 浆体/ P≥0.1 >25 / （二）GB类（公用管道） 管道类别管道特性设计压力（MPa) 公称直径（DN）GB1 燃气管道P≥0.1 >25 GB2 热力管道P≥0.1 >25 (三）GC类（工业管道） 管道类别介质 状态 介质特性 设计压力 （MPa) 公称直 径（DN） 设计温度 （ C°） GC1 汽体 液体 毒性程度为极 度危害的介质 P≥0.1 >25 / 汽体火灾危险性为甲，乙类P≥4.0 >25 / 液体火灾危险性为甲类P≥4.0 >25 / 汽体 液体 可燃，有毒P≥4.0 >25 ≥400 汽体 液体 / P≥10.0 >25 / GC2 汽体火灾危险性为甲，乙类0.1≤P<4.0 >25 / 液体火灾危险性为甲类0.1≤P<4.0 >25 /
汽体 液体 可燃，有毒 1.0≤P<4.0 >25 ≥400 汽体 液体 可燃,有毒 1.0≤P<4.0 >25 / 汽体 液体 / 1.0≤P<10.0 >25 ≥400 汽体 液体 / 4.0
一、单选题【本题型共15道题】 1.根据TSG D0001-2009规定，奥氏体不锈钢在（）区间长期使用时，应采取适当的防护措施防止材料脆化。 ?A．500-850℃? ?B．450-800℃? ?C．520-900℃? ?D．540-900℃ 正确答案：[D] 用户答案：[D] ??得分：6.60 2.铬钼合金钢在（）区间长时间使用时，应当根据使用经验和具体情况提出适当的回火脆性防护措施。 ?A．400-500℃? ?B．350-450℃? ?C．400-550℃? ?D．410-550℃ 正确答案：[C] 用户答案：[C] ??得分：6.60 3.管道组成件所用材料采用国际标准或者国外标准，首次使用前，应对化学成份（）进行复验，并且进行焊接工艺评定，符合规定要求时，方可投入制造。 ?A．物理性能? ?B．力学性能? ?C．工艺性能? ?D．化学性能 正确答案：[B] 用户答案：[B] ??得分：7.60 4.TSG D0001-2009规定，灰铸铁和可锻铸铁用于可燃介质时，使用温度高于或者等于150℃，设计压力小于或者等于（）MPa。 ?A．1.6?
?B．2.0? ?C．1.0? ?D．1.2 正确答案：[C] 用户答案：[C] ??得分：6.60 5. 用于管道组成件的碳素结构钢的焊接厚度：沸腾钢.半镇静钢，厚度不得大于（）；A级镇静钢，厚度不得大于（）；B级镇静钢，厚度不得大于（）。 ?A．? ?B．? ?C．? ?D． 正确答案：[C] 用户答案：[C] ??得分：6.60 6.金属在外力作用下抵抗变形或断裂的能力，称为（）。 ?A．硬度? ?B．强度? ?C．韧性? ?D．塑形 正确答案：[A] 用户答案：[A] ??得分：6.60 7.奥氏体不锈钢使用温度高于540℃（铸件高于425℃）时，应当控制材料含碳量不低于（），并且在固溶状态下使用。 ?A．0.04%? ?B．0.03%? ?C．0.06%?
主题：压力管道定义： 压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。 定义中有三层含义： 1）压力：最高工作压力大于或者等于0.1MPa（表压）。 2）管径：公称直径大于25mm的管道。 3）介质：a.气体、液化气体、蒸汽介质; b.可燃、易爆、有毒、有腐蚀性液体介质; c.最高工作温度高于或者等于标准沸点的液体介质。 三种条件同时具备，为压力管道。 需四级签署的压力管道设计文件包括：GA1极、GC1级、GD1级。四级签署设计文件：设备布置图、管道布置图、应力计算书等。其余压力管道均三级签署。 符合下列条件之一的长输管道为GA1极： 1）输送有毒、可燃易爆气体介质，最高工作压力＞4.0MPa的长输管道 2）输送有毒、可燃易爆液体介质，最高工作压力大于或者等于6.4MPa并且输送距离≥200Km的长输管道。 GA2极：GA1极以外的长输（油气）管道为GA2极。
符合下列条件之一的工业管道为GC1极： 1）输送GB5044<职业性接触毒物危害程度分级》中，毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道 2）输送GB50160－1999《石油化工企业设计防火规范》及GB50016－2006<建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体（包括液化烃），且设计压力P≥4.0MPa的管道。 3）输送流体介质并且设计压力P≥10.0MPa，或者设计压力P ≥4.0MPa且设计温度≥400°C的管道。 GC2级 介质毒性危害程度，火灾危险性（可燃性）设计压力和设计温度小于GC1级规定以外的；GC3级规定以外的压力管道。 GC3级 输送无毒、非可燃流体介质，设计压力小于或等于 1.0MPa，并且设计温度大于－200 C小于1850C的管道 流体分类 A1类流体：剧毒流体（极度危害） A2类流体：有毒流体（高度、中度、轻度危害） B 类流体：可燃流体 C 类流体：不包括D类流体的不可然、无毒的流体
附件A压力管道安装许可类别及其级别 A1 GA类[长输(油气)管道] 长输(油气)管道是指在产地、储存库、使用单位之间的用于输送(油气)商品介质的管道，划分为GAl级和GA2级。 A1．1 GAl级 根据安装的实际情况，GAl级分为GAl甲级、GAl乙级。 A1．1．1 GAl甲级 符合下列条件之一的长输(油气)管道为GAl甲级： (1)输送有毒、可燃、易爆气体或者液体介质，设计压力大于或者等于10MPa的； (2)输送距离大于或等于1000km，且公称直径大于或者等于1000mm的。 A1．1．2 GAl乙级 符合下列条件之一的长输(油气)管道为GAl乙级： (1)输送有毒、可燃、易爆气体介质，设计压力大于或者等于4．0MPa、小于10MPa (2)输送有毒、可燃、易爆液体介质，设计压力大于或者等于6．4MPa、小于10MPa A2 GB类(公用管道) 公用管道是指城市或者乡镇范围内的用于公用事业或者民用的燃气管道和热力管道，划分为GBl级和GB2级。 A2．1 GBl级 燃气管道为GBl级。 A2．2 GB2级 热力管道为GB2级，并且分为以下两类： (1)设计压力大于2．5MPa； (2)设计压力小于或者等于2．5Mh。 A3 GC类(工业管道) 工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GCl级、GC2级、GC3级。 A3．1 GCl级 符合下列条件之一的工业管道为GCl级： (1)输送GB 5044—1985《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于其标准沸点的高度危害液体介质的管道； (2)输送GB 50160—2008《石油化工企业设计防火规范》与GB 50016—2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或者甲类可燃液体(包括液化烃)，并且设计压力大于或者等于4．0MPa的管道； (3)输送流体介质，并且设计压力大于或者等于10．OMPa，或者设计压力大于或者等于4．0MPa且设计温度高于或者等于400~C的管道。 A3．2 GC2级 除本规定A3．3规定的GC3级管道外，介质毒性危害程度、火灾危险性(可燃性)、设计压力和设计温度低于A3．1规定的GCl级的工业管道为GC2级。 A3．3 GC3级 输送无毒、非可燃流体介质，设计压力小于或者等于1．0MPa且设计温度高于-20℃、但是不高于185cC的工业管道为GC3级。
5管道压力等级 前面已经提及，压力管道的组成件一般都是标准件，因此压力管道组成件的设计主要是其标准件的选用，管道压力等级的确定也就是其标准件等级的确定。 管道的压力等级包括两部分: 以公称压力表示的标准管件的公称压力等级； 以壁厚等级表示的的标准管件的壁厚等级。 管道的压力等级：通常把管道中由标准管件的公称压力等级和壁厚等级共同确定的能反映管道承压特性的参数叫做管道的压力等级。而习惯上为简化描述，常把管道中管件的公称压力等级叫做管道的压力等级。 压力等级的确定是压力管道设计的基础，也是设计的核心。它是压力管道布置、压力管道应力校核的设计前提条件，也是影响压力管道基建投资和管道可靠性的重要因素。 5.1 设计条件 工程上，工艺操作参数不宜直接作为压力管道的设计条件，要考虑工艺操作的波动、相连设备的影响、环境的影响等因素，而在工艺操作参数的基础上给出一定的安全裕量作为设计条件。这里所说的设计条件主要是指设计压力和设计温度。 管道的设计压力：应不低于正常操作时，由内压(或外压)与温度构成的最苛刻条件下的压力。最苛刻条件：是指导致管子及管道组成件最大壁厚或最高公称压力等级的条件。 设计压力确定：考虑介质的静液柱压力等因素的影响，设计压力一般应略高于由(或)外压与温度构成的最苛刻条件下的最高工作压力。 a. 一般情况下管道元件的设计压力确定 一般情况下，为了操作上的方便，在此不妨采用压力容器的做法，即在相应工作压力的基础上增加一个裕度系数。 表5-1 一般情况下管道元件的设计压力确定 工作压力Pw(MPa) 设计压力P(MPa) Pw≤1.8P= Pw+0.18 1.8
1.材料及热处理基础知识 材料是人类用于制造物品、器件、构件产品的物质，是人类赖以生存和发展的物质基础，通常人们把新材料，信息技术和生物技术并列为新技术革命的重要标志。 压力管道在用的材料分为两大类：金属材料和非金属材料。 铁碳合金是工业上应用最广泛的材料。 1.1 铁碳合金 一、组元介绍 1.纯铁 1大气压下，T熔点=1538℃，20℃时ρ=7.87×103 kg/m3。 （1）纯铁的同素异构转变 组成元素相同的金属在固态下由一种晶格向另一种晶格的转变。 ①纯铁具有两个同素异构转变 图1 纯铁同素异构体与温度关系 ②也是重结晶过程，遵循结晶的一般规律： 有一定的转变温度；形核+长大；需要△T；有结晶潜热。 （2）纯铁的性能 σb=180～280Mpa，σ0.2=100～170Mpa，HBS=50～80，δ=40～50%，Z=70～80%。软、强度低，塑性好，很少作结构材料。 2.渗碳体（Fe3C） C。C%：6.69%，硬、脆（800HBW，是复杂晶格的间隙化合物，分子式为Fe 3 HV=950～1050，αk≈0，δ≈0），属于亚稳相： 形状：片、网、条状；不易受硝酸酒精腐蚀，在显微镜下呈白亮色。 二、Fe－C合金中的基本相 L、Fe C 、γ（A）、α（F）、δ 3 1.铁素体（α或F） C溶于α－Fe中的间隙固溶体。α－Fe的晶格间隙很小（约0.364），比C原子半径（0.77）小很多，故溶C量很小；在727℃，最大溶C量为0.0218%，室温下几乎为0。因而性能与纯铁相近。属于铁磁相。 2.奥氏体（γ或A） C在γ－Fe中的的间隙固溶体。γ－Fe的晶格间隙半径为0.535，故溶C
压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。 ——特种设备安全监察条例国务院令第373号 压力管道设计类别、级别的划分： （一）长输管道为GA类，级别划分为： 1.符合下列条件之一的长输管道为GA1级： (1)输送有毒、可燃、易爆气体介质，设计压力P＞1.6MPa的管道； (2)输送有毒、可燃、易爆液体介质，输送距离（指产地、储存库、用户间的用于输送商品介质管道的直接距离）≥200km且管道公称直径DN≥300mm的管道； (3)输送浆体介质，输送距离≥50km且管道公称直径DN≥150mm的管道； 2．符合下列条件之一的长输管道为GA2级： （1）输送有毒、可燃、易爆气体介质，设计压力P≤1.6MPa的管道； （2）GA1（2）范围以外的管道； （3）GA1（3）范围以外的管道。 （二）公用管道为GB类，级别划分为： 1、GB1：燃气管道； 2、GB2：热力管道。 （三）工业管道为GC类，级别划分为： 1．符合下列条件之一的工业管道为GC1级： （1）输送GB5044《职业性接触毒物危害程度分级》中，毒性程度为极度危害介质的管道； （2）输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa的管道； （3）输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa且设计温度大于等于400℃的管道； （4）输送流体介质且设计压力P≥10.0MPa的管道。 2．.符合下列条件之一的工业管道为GC2级： （1）输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P＜4.0MPa的管道； （2）输送可燃流体介质、有毒流体介质，设计压力P＜4.0MPa且设计温度大于等于400℃的管道； （3）输送非可燃流体介质、无毒流体介质，设计压力P＜10MPa且设计温度大于等于400℃的管道； （4）输送流体介质，设计压力P＜10.0MPa且设计温度＜400℃的管道。 ——压力容器压力管道设计单位资格许可与管理规则国家质量监督检验检疫总局国质检锅[2002]235号 安装资格类别、级别的划分： 一、长输管道为GA类，级别划分为： 1.符合下列条件之一的长输管道为GA1级： (1)输送有毒、可燃、易爆气体介质，设计压力P>1.6MPa的管道； (2)输送有毒、可燃、易爆液体流体介质，输送距离①≥200km且管道公称直径DN≥300mm的管道； (3)输送浆体介质，输送距离≥50km且管道公称直径DN≥150mm的管道。 2.符合以下条件之一的长输管道为GA2级： (1)输送有毒、可燃、易爆气体介质，设计压力P≤1.6MPa的管道； (2)GA1(2)范围以外的管道； (3)GA1(3)范围以外的管道。 ①输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距离； 二、公用管道为GB类，级别划分如下： GB1：燃气管道； GB2：热力管道。
