摘要
结晶器是连铸机的心脏部件。它的主要作用就是对结晶器中的钢水提供快速而且均匀的冷却环境，促使坯壳的快速均匀生长，以形成质量良好的坯壳，保证连铸过程正常而稳定的进行。在浇注钢水时，若结晶器静止不动，坯壳容易与结晶器内壁产生粘结，这就增大了拉坯时的阻力，导致出现坯壳“拉不动”或者钢水被拉漏事故发生，很难进行浇注。而当结晶器以一定的规律振动时，这就能使其内壁获得比较良好的润滑条件，从而减少了摩擦阻力又能防止钢水和结晶器内壁的粘结，同时还可以改善铸坯的表面质量，因此结晶器振动装置具有重要的作用。
本文通过对连铸发展历史，以及结晶器振动技术的发展和结晶器振动方式的改进进行了阐述，提出了电液伺服装置驱动，并对其振动规律及工作原理做出了分析。然后绘制了机械简图，并对其工艺参数和运动参数进行了分析计算，最终完成了本次设计。
本文主要的设计内容包括：
1.结晶器振动正弦参数的确定
通过负滑脱量、频率和周期、结晶器运动的速度和加速度以及负滑脱时间的计算，来确定铸坯的工艺参数。
2.结晶器振动装置机械计算
设计校核了双摇杆机构的主要部分，并根据经验推出机架结构。
3.结晶器振动装置伺服系统的设计计算
由系统所需动力选择恰当的液压缸及液压泵。并对系统的辅助原件进行了计算和选择，同时提出了同步回路电液伺服系统。
4.结晶器振动装置的三维设计
关键词：连铸；结晶器；振动装置；振动规律；电液伺服装置
Abstract
The mould is the heart part of continuous casting machine. Its main role is to mould the steel in providing rapid and uniform cooling environment, promote the rapid and uniform shell growth, to form a good quality of billet shell, guarantee the normal and stable for continuous casting process. In pouring molten steel in crystallizer, motionless, shell and the mold wall to produce a cohesive, which increases the casting the resistance, led to the emergence of billet shell" sticks" or molten steel is breakout occurs, it is difficult to cast. When the mould in regular vibration, which can make the inner wall is obtained in comparison with good lubrication condition, thereby reducing the friction resistance and can prevent the molten steel and the inner wall of the crystallizer is bonded, but also can improve the surface quality of billet crystallizer vibration device, therefore has an important role.
Based on the history and development of continuous casting crystallizer vibration technique, development and improvement of crystallizer vibration mode undertook elaborating, put forward to the electro-hydraulic servo device driver, and the vibration regularity and working principle are analyzed. Then draw the mechanical model, and the process parameters and motion parameters are analyzed and calculated, the final completion of the design.
The main design content includes:
1.crystallizer vibration sinusoidal parameters
Through the negative slip quantity, frequency and cycle, mold movement velocity and acceleration and negative strip time calculation, to determine the process parameters of casting billet.
2.The device of vibration of crystallizer mechanical calculation
Design of the double rocker mechanism the main part, and according to the experience introduction of frame structure.
3.The device of vibration of crystallizer of servo system design
By the system the power required by the proper selection of hydraulic cylinder and hydraulic pump. And the system of auxiliary components were calculated and selected, simultaneously proposed synchronous electro-hydraulic servo system.
4.dimensional design of crystallizer vibration device
Key words: continuous casting ；crystallizer ；vibration device; vibration; electro-hydraulic servo device
目录
摘要 ................................................................................................................................................... I Abstract ............................................................................................................................................ II 第一章绪论. (1)
1.1什么是连铸 (1)
1.2国内连铸的重要性 (1)
1.3中国连铸发展的主要成就 (2)
1.4世界连铸技术的发展及我国存在的差距 (3)
1.5连铸机振动系统应注意的部分问题 (4)
第二章结晶器振动技术 (6)
2.1结晶器振动技术发展的历史 (6)
2.2连铸机结晶器振动简介 (6)
2.3结晶器振动规律的演变 (7)
2.4结晶器振动和润滑的关系 (10)
第三章结晶器振动方案的选择 (14)
3.1本课题研究的目的 (14)
3.2课题研究内容 (14)
3.3设备发展状况 (15)
3.4周边设备简介 (15)
3.5技术方案介绍 (15)
3.6 振动机构的选择 (19)
第四章结晶器正弦振动的参数分析 (22)
4.1负滑脱量计算 (22)
4.2频率与周期 (22)
4.3结晶器的运动速度和加速度 (23)
4.4负滑脱时间的确定 (24)
第五章结晶器振动装置机械设计 (26)
5.1受力分析 (26)
5.2强度校核 (27)
5.2.1轴Ⅰ的校核 (27)
5.2.2轴Ⅱ的校核 (30)
5.3轴承校核 (34)
第六章结晶器振动装置伺服系统的设计 (35)
6.1控制方案 (35)
6.2设计计算 (36)
6.3液压缸设计计算 (36)
6.3.1油缸的设计原则 (36)
6.3.2油缸的设计 (37)
6.3.3油缸参数计算 (37)
6.4泵的选择计算 (39)
6.4.1泵的选择计算原则 (39)
6.4.2系统流量计算 (39)
6.4.3流量计算 (39)
6.4.4泵的参数计算 (40)
6.5阀的选择计算 (40)
6.6辅助元件的选择计算 (42)
6.6.1管路 (42)
6.6.2蓄能器的选择 (44)
6.7油箱的设计计算 (45)
6.7.1油箱设计原则 (45)
6.7.2油箱参数设计计算 (45)
6.7.3油箱容量的计算 (46)
6.7.4油箱内工作介质体积估算 (46)
6.8系统发热功率计算 (46)
6.8.1液压泵的功率损失 (46)
6.8.2阀的损失功率 (46)
6.8.3管路以及其它功率损失 (47)
6.9过滤器的选择 (47)
6.10液压工作介质的选取 (48)
第七章三维建模 (49)
7.1零部件三维设计 (49)
7.1.1结晶器振动装置固定台 (49)
7.1.2结晶器振动装置活动台 (49)
7.1.3连杆1 (50)
7.1.4连杆2 (50)
7.1.5心轴 (51)
7.1.6轴承 (51)
7.1.7挡圈 (51)
7.1.8轴承端盖 (52)
7.1.9阻尼器气囊 (52)
7.1.10进水管 (52)
7.1.11阻尼器进气管道 (53)
7.1.12环状活塞杆头 (53)
7.1.13阻尼器支架 (54)
7.1.14液压缸 (54)
7.2总装配图 (55)
总结 (56)
致谢 (57)
参考文献 (58)
第一章绪论
1.1什么是连铸
连铸即为连续铸钢（英文，Continuous Steel Casting）的简称。在钢铁厂生产各类钢铁产品过程中，使用钢水凝固成型有两种方法：传统的模铸法和连续铸钢法。而在二十世纪五十年代在欧美国家出现的连铸技术是一项把钢水直接浇注成形的先进技术。与传统方法相比，连铸技术具有大幅提高金属收得率和铸坯质量，节约能源等显著优势。
连续铸钢的具体流程为：钢水不断地通过水冷结晶器，凝成硬壳后从结晶器下方出口连续拉出，经喷水冷却，全部凝固后切成坯料的铸造工艺过程。
从上世纪八十年代，连铸技术作为主导技术逐步完善，并在世界各地主要产钢国得到大幅应用，到了上世纪九十年代初，世界各主要产钢国已经实现了90％以上的连铸比。中国则在改革开放后才真正开始了对国外连铸技术的消化和移植；到九十年代初中国的连铸比仅为30％。
WAM公司作为中国最早的一家民营专业化连铸技术公司，从1992年成立起就致力于中国连铸技术的发展和创新，为推动国内连铸钢铁业的迅速发展，提高国内连铸比贡献自己的一份力量。
铸铁水平连铸课题为国家“七五”攻关项目，铸铁经过水平连铸方法生产的型材，无砂型铸造经常出现的夹渣、缩松等缺陷，其表面平整，铸坯尺寸精度高(土L 0mm)无需表面粗加工，即可用于加工各种零件。特别是铸铁型材组织致密，灰铸铁型材石墨细小强度高，球铁型材石墨球细小园整，机械性能兼有高强度与高韧性结合的优点。目前国际上铸铁型材已广泛运用到制造液压阀体，高耐压零件，齿轮、轴、柱塞、印刷机辊轴及纺织机零部件。在汽车、内燃机、液压、机床、纺织、印刷、制冷等行业有广泛用途。
1.2国内连铸的重要性
新世纪以来，中国继续保持快速发展连铸的态势，2007年连铸坯产量达到47430万t，钢铁工业连铸比已达98.86%。随着板、带、管材在钢材消费
结构中的比例大幅上升，数量众多的板坯、方坯、圆坯、异形坯及薄板坯连铸机在新世纪投入生产。这一过程不仅促进了炼钢生产设备的大型化，而且还促进了炼铁生产设备的大型化；同时由于连铸品种质量的稳定提高，高温、无缺陷铸坯技术的发展，使炼钢与轧钢工序通过连铸坯热送热装变得更为紧凑。在中国，连铸的发展促进了钢铁生产流程的进一步优化。可以说新世纪以来，连铸技术不断推动着中国钢铁工业的快速发展。
1.3中国连铸发展的主要成就
1990年中国连铸坯产量只有1480万t，钢铁工业连铸比为25.07%。至2000年，连铸坯产量达到10522.4万t，连铸比达到84.81%。在此期间，小方坯连铸发展尤为迅速。1988年中国拥有小方坯的流数为206流，而至2000年则增加到624流，增幅达202.9%，远高于板坯连铸机流数的增幅，这主要取决于我国以长材为主的钢材消费结构。
如果说上世纪90年代，中国连铸发展以小方坯连铸的强劲发展带动全国连铸产量、连铸比及全连铸钢厂的迅速发展为重要特征，那么新世纪以来，中国连铸发展又呈现出更新的特点和丰富的内涵。首先是连铸产量和连铸比继续保持快速增长的态势；其次随着板、带、管钢材消费的增长，板坯、方坯、圆坯、异形坯等多种连铸机数量急剧增加。这期间尤其是薄板坯连铸-连轧，无论生产规模还是相关技术经济指标，均达到了世界水平；在推进高效化连铸技术的同时，品种、质量得到很大改善和提高。继续遵循“开放引进与自主研发并重”的原则，自主设计、自主制造的国产连铸机的比例越来越大。连铸坯产量、连铸比的快速增长新世纪以来，中国连铸继续保持快速增长的态势。2000~2007年，中国粗钢产量增加幅度为280.7%，而连铸坯产量的增幅为350.8%，连铸比在这期间继续保持了高速增长的趋势。至2007年，中国钢铁工业连铸比已达到98.86%。可以说连铸的快速增长仍然是推动钢铁工业发展的技术动力。
新世纪中国连铸发展的另一个重要特征是，连铸机型改变了上世纪以发展小方坯机型为主的趋势，而向多样化发展，尤其是板坯、方坯、圆坯、异型坯、薄板坯等机型的数量增加远远超过小方坯连铸机的增幅。
按连铸机流数统计，板坯铸机由2000年的78流增加到2007年237流，增幅达到203.8%；方坯铸机由378流增加到1323流，增幅达250%；圆坯铸机由40流增加到173流，增幅达325.5%；异形坯铸机由3流增加到15流，增幅达400%；而小方坯流数的增幅为64.6%。这充分说明了，中国钢材消费结构发生了巨大变化，即板、带、管材的消费大幅增加，改变了上世纪以长材为主流的钢材消费结构。图6示出了2006年中国钢材产品结构，另外，1998年尚未有一台薄板坯连铸机正式投产，但至2007年已有13条薄板坯连铸连轧生产线投产，其中薄板坯连铸机的流数为28流，发展速度很快。
连铸坯的吨数与总铸坯(锭)的吨数之比叫做连铸比，它是衡量一个国家或一个钢铁企业生产发展水平的重要标志之一，也是连铸设备、工艺、管理以及和连铸有关的各生产环节发展水平的综合体现。1970年至1980年，世界平均连铸比从 4.4％发展到28.4％，中国的连铸比从 2.1％发展到 6.2％；至1990年，世界和中国的连铸比分别发展到62.8％和22.4％；到2001年，又分别发展到87.6％和92.0％。2003年，中国连铸比达到95.3％左右，估计世界平均连铸比2003年接近90％。从统计数字可以看出，中国的连铸技术在近10多年内得到了迅速发展。
1.4世界连铸技术的发展及我国存在的差距
世界上有许多连铸技术实力较强的公司，如西马克?德马格、奥钢联、日本JSP公司、达涅利(包括戴维)公司等。以板坯连铸机为例，西马克?德马格公司从1962年至2001年新设计和改造板坯连铸机共约370台；奥钢联从1959年至2000年新建和改造板坯连铸机共约181台；日本JSP公司截止2001年新建并改造板坯连铸机共约150台；达涅利的戴维公司也设计了10多台连铸机。2001年末，世界上共有各类投产的板坯连铸机约550台800流(有一些是重复改造的，按估计值未计入)。
截止到2002年底，中国共有551台(1749流)连铸机，其中板、方坯连铸机分别为101台(130流)、429台(1564流)，圆坯、异形坯连铸机分别为20台(52流)、1台(3流)。这些统计中，绝大部分连铸机是立足于中国国内设计制造的。
我国加入WTO后，人才、知识、科技与经济的全球化趋势越来越清晰地展现出来。由于历史及其他各方面原因，国外先进技术和管理方式显然具有竞争优势。近几年，我国经济发展较快，冶金企业投放的技改资金比较大，新上项目很多，连续铸钢项目也较多，但连铸机设备和技术大部分还是靠引进。我国薄板坯连铸连轧已经引进了将近10条生产线；从2000年开始，我国先后全部引进或引进核心部位设备与技术的常规板坯连铸机共有24台27流，还有继续引进的趋势；中薄板坯连铸机、异型坯连铸机全部引进；大方坯连铸机也有引进的倾向。其原因主要是我国连铸技术与国外先进水平还存在一定差距。
1.5连铸机振动系统应注意的部分问题
图为某连铸机原振动系统，从整体上看传动环节太多，从局部上看则结构环节过多。动力由电机传至外弧左偏心轮轴要经过减速机、联轴器、传动轴等7个环节，仅联轴器就用了4套。而运动传至内弧偏心则还要多一个环节。从局部看，为了实现振动机构振幅可调，在机构中增加了偏心套。从偏心轴至振动台需经过偏心轴、偏心套、轴承、连杆以及关节轴承等环节。由此可见，该振动装置的振动系统环节太多。
图1 某连铸机原振动系统
振动系统环节过多造成振动不稳定的原因可归结如下：
(1)环节过多使系统刚度降低，从而导致系统固有频率降低。
(2)环节过多导致振动台四点振幅及相位误差增大。
(3)增加了系统存在间隙的机会。
所以我们在设计连铸机振动系统时应尽量避免以上问题的发生。
结晶器振动装置的应用与发展 郭春香 （包头北雷连铸工程技术有限公司,包头014010） 摘要：介绍了结晶器振动装置在连续铸钢中的重要作用，两种振动方式（正弦振动与非正弦振动）的特点及采用的实现机构，分别分析了三种振动机构的特点、原理及应用。 关键词：结晶器振动装置；正弦振动；非正弦振动；四连杆振动机构；四偏心振动机构；液压振动机构Application and Development of the Mold Oscillation Equipment Guo Chunxiang (Baotou Beilei Continuous Casting Engineering and Research Corporation,Baotou014010) Abstract:Mold oscillation equipment is very important for CC.Distinguishing feature between sinusoidal oscillation and non-sinusoidal oscillation was introduced,and introduced main device to achieve.Distinguishing feature,fundamentals and applications of three kind oscillation mechanism was analyzed individually. Keywords:mold oscillation equipment;sinusoidal oscillation;non-sinusoidal oscillation;four-bar linkage oscillation mechanism;four-eccentric oscillation mechanism;hydraulic oscillation mechanism 1概述 结晶器是连续铸钢中的铸坯成型设备，是连铸机的核心部件，称之为连铸机的心脏设备。它是一个水冷的钢锭模，功能是将连续不断地注入其内腔的高温钢水通过水冷铜壁强烈冷却，导出其热量，使之逐渐凝固成为具有所要求断面形状和坯壳厚度的铸坯。并使这种芯部仍为液态的铸坯连续不断地从结晶器下口拉出，为其在以后的二次冷却区域内完全凝固创造条件。由于凝固过程是在坯壳与结晶器壁连续、相对运动下进行的，所以为防止坯壳与结晶器壁粘结而采用的结晶器振动装置是连铸过程中的一个非常重要的生产装置。 结晶器振动装置可用来支撑结晶器，其主要功能是使结晶器上下往复振动，确切地说，是使结晶器按给定的振幅、频率和波形偏斜特性沿连铸机半径作仿弧运动，使脱模更为容易。具体来说，连铸过程中，当铸坯与结晶器壁发生粘结时，如果结晶器是固定的，就可能出现坯壳被拉断造成漏钢。而当结晶器向上振动时，粘结部分和结晶器一起上升，坯壳被拉裂，未凝固的钢水立即填充到断裂处，开始形成新的凝固层；等到结晶器向下振动，且振动速度大于拉坯速度时，坯壳处于受压状态，裂纹被愈合，重新连接起来，同时铸坯被强制消除粘结，得到“脱模”。同时，由于结晶器上下振动，周期性地改变液面与结晶器壁的相对位置，有利于用于结晶器润滑的润滑油和保护渣向结晶器壁与坯壳间的渗漏，因而改善了润滑条件，减少拉坯摩擦阻力，防止铸坯在凝固过程中与结晶器铜壁发生粘结而被拉裂，从而出现粘结漏钢事故。 2结晶器振动方式 目前，结晶器振动主要有正弦振动和非正弦振动两种方式。 正弦振动，即振动的速度与时间的关系为一条正弦曲线，如图1中点划线所示。正弦振动方式的上下振动时间相等，上下振动的最大速度也相同。在整个振动周期中，铸坯与结晶器之间始终存在相对运动，而且结晶器下降过程中，有一小段下降速度大于拉坯速度，因而可以防止和消除坯壳与结晶器内壁间的粘结，并能对被拉裂的坯壳起到愈合作

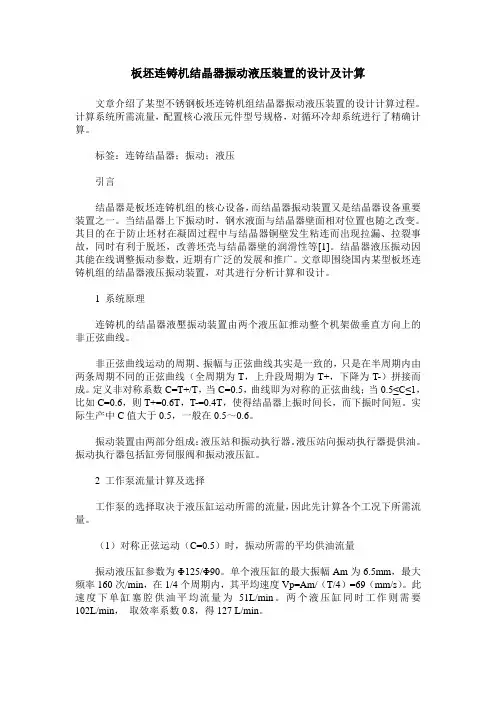

板坯连铸机结晶器振动液压装置的设计及计算 文章介绍了某型不锈钢板坯连铸机组结晶器振动液压装置的设计计算过程。计算系统所需流量，配置核心液压元件型号规格，对循环冷却系统进行了精确计算。 标签：连铸结晶器；振动；液压 引言 结晶器是板坯连铸机组的核心设备，而结晶器振动装置又是结晶器设备重要装置之一。当结晶器上下振动时，钢水液面与结晶器壁面相对位置也随之改变。其目的在于防止坯材在凝固过程中与结晶器铜壁发生粘连而出现拉漏、拉裂事故，同时有利于脱坯，改善坯壳与结晶器壁的润滑性等[1]。结晶器液压振动因其能在线调整振动参数，近期有广泛的发展和推广。文章即围绕国内某型板坯连铸机组的结晶器液压振动装置，对其进行分析计算和设计。 1 系统原理 连铸机的结晶器液壓振动装置由两个液压缸推动整个机架做垂直方向上的非正弦曲线。 非正弦曲线运动的周期、振幅与正弦曲线其实是一致的，只是在半周期内由两条周期不同的正弦曲线（全周期为T，上升段周期为T+，下降为T-）拼接而成。定义非对称系数C=T+/T，当C=0.5，曲线即为对称的正弦曲线；当0.5≤C≤1，比如C=0.6，则T+=0.6T，T-=0.4T，使得结晶器上振时间长，而下振时间短。实际生产中C值大于0.5，一般在0.5～0.6。 振动装置由两部分组成：液压站和振动执行器。液压站向振动执行器提供油。振动执行器包括缸旁伺服阀和振动液压缸。 2 工作泵流量计算及选择 工作泵的选择取决于液压缸运动所需的流量，因此先计算各个工况下所需流量。 （1）对称正弦运动（C=0.5）时，振动所需的平均供油流量 振动液压缸参数为Φ125/Φ90。单个液压缸的最大振幅Am为6.5mm，最大频率160次/min，在1/4个周期内，其平均速度Vp=Am/（T/4）=69（mm/s）。此速度下单缸塞腔供油平均流量为51L/min。两个液压缸同时工作则需要102L/min，取效率系数0.8，得127 L/min。
