高速公路沥青路面设计计算书
设计资料：
本公路等级为高速公路，经调查得，近期交通量如下表所示。交通量年平均增长率为9.5%，设计年限为15年，该路段处于Ⅳ2区。
交通分析：

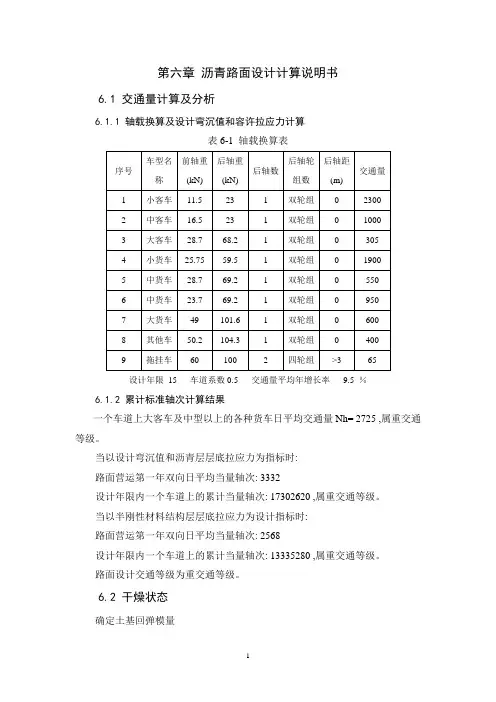

1、轴载分析路面设计以BZZ-100为标准轴载。以设计弯沉值为指标及验算沥青层层底拉应力中的累计当量轴次
（1）标准轴载当量轴次
注：轴载小于25KN的轴载作用不计。
（2）累计当量轴次
根据公路沥青路面设计规范，高速公路沥青路面的设计年限取15年，六车道的车道系数η取0.3～0.4，取0.3。交通量平均增长率为9.5%。
累计当量轴次：
()[]()[]
次235480453.0553.7041095
.0365
1095.013651115
1
=???-+=?-+=
ηγ
γN N t
e
2、验算半刚性基层层底拉应力中的累计当量轴次 （1）轴载换算
（2）累计当量轴次
()[]()[]
次188083253.0238.5624095
.0365
1095.013651115
1
=???-+=?-+=
ηγ
γN N t
e
路面参数设计
1、确定路面等级和面层类型
交通量设计年限内累计标准轴次N e =2.35×107次，由公路沥青路面设计规
范，该路交通等级为重交通，高速公路路面等级为高级路面，面层类型为沥青混凝土。
2、结构组合与材料选取及材料设计参数确定
（1）结构组合与材料选取
根据《公路沥青路面设计规范(JTG D50-2006)》的建议值确定各结构层设计参数。（2）各层材料抗压模量和襞裂强度
查公路沥青路面设计规范附录E“材料设计参数”表E1“沥青混合料设计参数”及表E2“基层材料设计参数”得到各层材料的抗压强度和襞裂强度，各值均取规范给定的中值。
干燥与中湿状态各层材料的厚度如下表：
潮湿与过湿状态各层材料的厚度如下表：
3、土基回弹模量的确定
区，为普通粉质土。由于设计要求拟定路基处于各种状态下各该路段处Ⅳ
2
个结构层的厚度，根据《公路沥青路面设计规范》中稠度的建议值，取干燥，中湿，潮湿，过湿状态的稠度分别为 1.15，1.00，0.90，0.80。查表“二级自然区划个土组土基回弹模量参考值”可确定各个状态下的土基回弹模量分别为：干燥状态50.5MPa，中湿状态42.5MPa，潮湿状态36.5MPa，过湿状态31MPa。
4、设计指标的确定：
