KBA高宝印刷机械尽显本色
KBA高宝成功地展出多种不同类别的印刷机械和印刷技术，如单张、商业轮转、报纸印刷、出版凹凸及数字印刷的最新工艺和流程，包括电脑直接制版、电脑至印刷机和电脑直接印刷。当中以单张系列的Rapida利

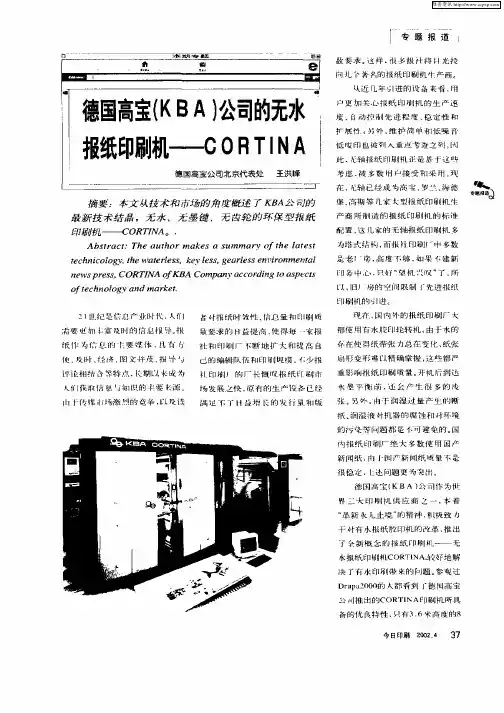

必达72-K、74、105及162a；报纸印刷系统的Cortina及商业轮转系列的Compacta 818成为全场热点中的热点。Rapida74—隆重登场全新的Rapida 74（纸张规格520×740mm）集合了多项优点于一身，如高生产效率、简易操控及适用于多种印刷材料灵活性等等。
其主要特点包括
·控制每一机组独立处理器
·精密Ergotronic操纵台
·规格遥控调节
·CIP3（印前、印刷及印后集成合作）数据支援系统
·半自动换版装置
是次于Drupa展出的Rapida74- 6+ L六色印刷机，配置了联机上
光和联机质量控制装置。它采用了CTP（电脑直接制版装置）以配合数码流程工序。Rapida 105- 优越的联机上光机组
另外，展览会上还展出了Rapida 105- 5五色印刷机，是配置了高
质量的联机上光机组（包括双座上光机组、双座中途干燥设备及加长收纸装置）。此配置为包装印刷的理想选择。
Rapida 105为最常见的对开规格（720×1050mm）单张纸胶印机，
该机的标准配置以其极高的生产效力和非同凡响的自动化程度，在经济性和自动化印刷生产方面独树一帜。无论是在典型的商业印刷领域作为四色、
专注下一代成长，为了孩子
目录 第一章设计任务书。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。2 第二章机构系统方案的拟定。。。。。。。。。。。。。。。。。。。。。3 第三章传动机构的选择与比较。。。。。。。。。。。。。。。。。。。11 第四章执行机构的选择与比较。。。。。。。。。。。。。。。。。。。12 第五章机构运动总体方案。。。。。。。。。。。。。。。。。。。。。。。13 第六章所设计的机构尺寸计算。。。。。。。。。。。。。。。。。。。15 第七章执行机构动作分解图。。。。。。。。。。。。。。。。。。。。。18 第八章主方案动力传递分析。。。。。。。。。。。。。。。。。。。。。19 第九章工作循环图。。。。。。。。。。。。。。。。。。。。。。。。。。。。。21 第十章自编的主程序和子程序。。。。。。。。。。。。。。。。。。。22 第十一章计算机画出的主要曲线图。。。。。。。。。。。。。。。。。28第十二章课程设计小结。。。。。。。。。。。。。。。。。。。。。。。。。。。30
第一章设计任务书 1设计题目 平压印刷机运动方案和主要机构设计。 2 工作原理及工艺动作过程 平压印刷机是一种简易印刷机，适用于印刷八开以下的印刷品。它的工作原理：将油墨刷在固定的平面铅字版上，然后将装了白纸的平面印头紧密接触而完成一次印刷。其工作过程犹如盖图章，平压印刷机中的“图章”是不动的，纸张贴近时完成印刷。 平压印刷机需要实现三个动作：装有白纸的平面印头往复摆动，油辊在固定铅字版上上下滚动，油盘转动使油辊上油墨均匀。 3 原始数据及设计要求 1）实现印头、油辊、油盘运动的机构由一个电动机带动，通过传动系统使其具1600-1800次/h印刷能力。 2）电动机功率N=0.75kW、转速n电=910r/min，电动机可放在机架的左侧或底部。 3）印头摆角为700，印头返回行程和工作行程的平均速度之比K=1.118。 4）油辊摆动自垂直位置运动到铅字版下端的摆角为1100。 5）油盘直径为400mm，油辊起始位置就在油盘边缘。 6）要求机构的传动性能良好，结构紧凑，易于制造。 7） 4 设计任务 a)确定总功能，并进行功能分解。 b)根据工艺动作要求拟定运动循环图。 c)进行印头、油辊、油盘机构及其相互连接传动的选型。 d)按选定的电动机及执行机构运动参数拟订机械传动方案。 e)画出机械运动方案简图。（A） f)对执行机构进行尺寸综合。 g)*对往复摆动执行机构进行运动分析，绘制从动件位移、速度、加速度线图。 （A） h)编写设计说明书。
印刷机安全操作规程 1.该机由专人按《操作说明书》要求操作，非本机人员不得随意操作，任何人 不得随意改动； 2.作业前，作业人员必须将工作服、工作鞋穿戴整齐，扣紧衣襟和袖口，衣袋 内不装容易掉出杂物，不戴手表及各种饰物； 3.开机前应检查清理机器各处异物，检查安全装置、油窗油位，清理光电检测 器件，定期加注规定型号的润滑油，清理过滤网； 4.领机负责监督机器设备和机组人员安全，提高警觉性，请勿于工作场所中打 闹嬉戏，造成无可避免的伤害或危险； 5.未经批准，非本机组人员不得擅自启动，操作机器，助手和学徒应在领机的 指导下工作； 6.机器启动前，必须先给信号（按安全铃），前后呼应，确定机器周围安全方 可开机； 7.凡每次开动设备前，先要检查设备上有无遗留工夹具、螺钉、铁屑等杂物， 排除一切障碍物；危险区域有否旁人走近；机台之间必须互相关照和联系，避免损坏设备或工伤事故。； 8.机器运转前，先反点数周，再正点数周，以免滚筒之间有杂物破坏橡皮布、 印版等。 9.机器运转中，严禁用手接触运动工作面，不准维修和擦拭机器，不准跨越转 动部位，要保持机器防护装置完备； 10.机组人员应按分工严守岗位，时刻注意机器各部位的运转情况，发现问题立 即停机处理。 11.机台启动后，操作者必须集中精神，坚守岗位，非因生产联系，不要互相闲 谈或看书报，不准做与本职工作无关之事，不准擅自把工作交给他人，严禁手脚及物件放在运转位置上。 12.机器运转过程中，注意观察机器各处是否有异常状况，并随时抽检产品，工 作结束，清理机器各处杂物、纸屑、灰尘； 13.机器未停稳，严禁在传动部位做任何维护、调整工作，调整保养机器前，必
世界有五大印刷机品牌（第一节） 摘要 众所周知，世界有五大印刷机品牌，这五大品牌分布在日本和德国两个国，那么究竟是什么原因使得这五大品牌如此集中地分布呢？回顾历史，这两个国家挑起并参加了两次世界大战，而作为百废待兴的战败国，他们凭借实力挤身发达国家之列，德国、日本似乎成了一流印刷机械的代名词，他们是如何做到的呢？我炎黄子孙的智慧和勤劳并不逊色于任何一个民族，为什么我们不能够打造出国际一流的印刷机品牌呢？那么，一定有一种尚未被发现的力量深藏在这两个民族的血脉之中。 本文将深入到精神和思想领域的矿脉之中，来寻找那些尚未被发现的化石，来跟踪和揭示日耳曼民族与大和民族是如何打造出一流的印刷机品牌的。本文将从各个层面去分析这种信念，为的是“师夷长技以自强”，并坚定地相信，有朝一日，人们充满景仰地仰望东方，无比羡慕道： “看！那就是中国！” 信仰的任务 —————名牌是这样炼成的 第一章国际先进技术
众所周知，世界公认有五大印刷机品牌：德国的海德堡、罗兰和高宝；以及日本的三菱和小森。 首先，让我们来感受国外品牌单张纸胶印机代表机型先进的技术特点。 第一节海德堡单张纸胶印机的技术 海德堡胶印机输纸方式普遍采用步带式标准输纸（对开机）或真空吸气带式输纸（四开及八开机），标准输纸机具有稳固的结构，可以适用于多种承印材料的印刷，而吸气皮带式输纸则使操作与调节方便快捷；纸台的上升采用无级方式，可针对纸张的实际厚度改变上升高度，使吸嘴与纸堆的相对位置保持稳定；下摆式递纸牙可保证递纸机构机构简单、调整方便；滚筒排列采用“七点钟”方式用于采用倍径压印滚筒的印刷机，可满足滚筒排列要求，方便传纸，有利于印刷质量的提高，特别适合于厚纸板类承印材料的印刷；输墨系统采用21根墨辊排列，满足“前重后轻”的上墨原则，并可实现墨流快速反应；润版系统是由5根水辊组成，水斗辊与墨斗辊相仿做分区处理，并采用一排轴向可调吹风扇将多余的润版液蒸发掉。润版装置具有自动速度补偿功能，可实现快速水墨平衡及在印速改变时保供水稳定；收纸装置采用吹气导纸垛，双增喷粉装置可使纸垛平稳齐整，还可节省30％的喷粉量。
xxxxxxxxxxxxxxx 股份有限公司 印刷车间 海德堡四开五色平版印刷机操作指导书 文件编号：文件版本：发放号码：受控状态：生效日期：编制：审核：批准：
修订记录
目录 一、目的 二、适用范围 三、应作文件 四、生产设备 五、胶印简单流程图 六、技术参数 七、劳动安全及生产要求 八、设备操作与保养
1、目的 本操作指导书为设备操作人员操作海德堡四开五色平版印刷机进行相关的质量检验提供工作指导。 2、适用范围 本操作指导书适用于xxxxxxxxxxxxx 股份有限公司海德堡四开五色平版印刷机，胶印设备。 3、应用的文件 《海德堡四开五色平版印刷机使用说明书》 4、生产设备 德国海德堡机械有限公司所生产四开五色平版印刷机 介质 电压：380V 频率：50HZ 额定电流：30A 气压：≥6kg/c ㎡
5 、 胶印简单生产流程图 6 、 技术参数 6.1 印刷材料： 最大纸张尺寸： 600*740mm （尺寸 F ） 530*740mm （ 尺寸 C ） 最小纸张尺寸： 210*350mm 最大纸张厚度： 0.8mm 6.2 油墨/ 上光： 6.2.1 只能够使用单张纸胶印机专用印刷油墨和上光材料。 6.2.2 上光装置中只允许使用水基分散上光液， 在使用紫外线上光液时， 则 需要使用专手型印刷机型。 6.3 自动清洗装置使用清洗液 只允许使用具有下列特性的清洗液： 闪点至少达到 55 ℃ 质量环境管理体系设备操作手册 文件编号 文件名称： 海德堡四开五色平版印刷机操作手册 文件编号 文件版本 修改状态 生效日期 页次/页数 第5 页共 26页 温度: 18oC —25oC; 相对温度 :45% — 65% 原材料 胶印 丝印 大张检验
世界有五大印刷机品牌集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）
世界有五大印刷机品牌 摘要 众所周知，世界有五大印刷机品牌，这五大品牌分布在日本和德国两个国，那么究竟是什么原因使得这五大品牌如此集中地分布呢回顾历史，这两个国家挑起并参加了两次世界大战，而作为百废待兴的战败国，他们凭借实力挤身发达国家之列，德国、日本似乎成了一流印刷机械的代名词，他们是如何做到的呢我炎黄子孙的智慧和勤劳并不逊色于任何一个民族，为什么我们不能够打造出国际一流的印刷机品牌呢那么，一定有一种尚未被发现的力量深藏在这两个民族的血脉之中。 本文将深入到精神和思想领域的矿脉之中，来寻找那些尚未被发现的化石，来跟踪和揭示日耳曼民族与大和民族是如何打造出一流的印刷机品牌的。本文将从各个层面去分析这种信念，为的是“师夷长技以自强”，并坚定地相信，有朝一日，人们充满景仰地仰望东方，无比羡慕道： “看！那就是中国！” 信仰的任务
——名牌是这样炼成的 第一章?国际先进技术 众所周知，世界公认有五大印刷机品牌：德国的海德堡、罗兰和高宝；以及日本的三菱和小森。 首先，让我们来感受国外品牌单张纸胶印机代表机型先进的技术特点。第一节海德堡单张纸胶印机的技术 海德堡胶印机输纸方式普遍采用步带式标准输纸（对开机）或真空吸气带式输纸（四开及八开机），标准输纸机具有稳固的结构，可以适用于多种承印材料的印刷，而吸气皮带式输纸则使操作与调节方便快捷；纸台的上升采用无级方式，可针对纸张的实际厚度改变上升高度，使吸嘴与纸堆的相对位置保持稳定；下摆式递纸牙可保证递纸机构机构简单、调整方便；滚筒排列采用“七点钟”方式用于采用倍径压印滚筒的印刷机，可满足滚筒排列要求，方便传纸，有利于印刷质量的提高，特别适
德森全自动锡膏印刷机目录 全自动锡膏印刷机 SMT全自动锡膏印刷机发展趋势将会对以下几方面提出更高的要求： 为了适应QFP、SOP、BGA、CSP、01005、PoP(Package on Package)堆叠装配技术等细间距、高密度电子封装技术的发展趋势，高精密全自动带视觉锡膏印刷机应运而生。 首先，Cycle Time的要求。随着SMT行业的发展，对SMT电子产品的要求越来越高，随着模组化高速帖片机的出现，对印刷机Cycle Time来说提出了更高的要求，怎样实现缩短Cycle Time将是各品牌全自动印刷机要解决的问题。 第二，精度的要求。0201、01005的Chip件的大量使用，以前的印刷机印刷已不能充分满足精度需求，高精度的机型将重新争夺市场。 第三，清洗效果的要求。随SMT的发展，清洗功能的完善可实现速度即生产的高效率。仿人工清洗是大的印刷机厂商正在考虑和研究的方向。 第四，性价比的要求。面对OEM的单价总体下降，各企业会根据产品的要求来选择印刷设备，在印刷机能完全满足生产需要的前提下，即会选择一款高性价比的产品。 第一章全自动锡膏印刷机系统描述…… 1.1 功能特性 (3) 1.2 技术参数 (4) 1.3 外形尺寸 (5) 1.4 系统主要组成部分 (6) 1.5 工作原理 (7) 第二章全自动锡膏印刷机设备安装与调试…… 2.1 开箱 (8) 2.2 操作环境 (9) 2.3 设备安置及高度调整 (9) 2.4 电源气源 (9) 2.5 工控机控制系统安装 (9) 2.6 软件安装 (10) 2 .6.1 软件功能简介 (10) 2 .6.2 软件安装 (10) 第三章全自动锡膏印刷机生产工作流程… 3.1 开机前检查 (12) 3.2 开始生产前准备 (12) 3.2.1范本的准备 (12)
半自动锡膏印刷机 产品说明书适用机型：PM40/PM60/PM120
敬告在对本机操作之前，请认真阅读本手册。 1电源需求220V，气压需求0.6MP以上； 2印刷机应该放置标准SMT车间厂房，在有限条件下，机器周围尽量无易燃易爆堆积； 3确定位置后，固定好底座，外露线束与气路需妥善安置，不允许裸露外置于通道或者烟道等有可能发生危险的位置； 附件包装：定位针20个 纯铜顶柱40个 说明书一本 基本参数：请依据您购买的型号来参考具体参数 （因外观升级的参数可能会发生变动，以销售产品为准，恕不另行通知）
机器重复精度±0．02mm 最小间距0．35mm 使用空压4-6kgf／cm2 使用电源单相220V，50／60Hz，100W 机器尺寸（mm）L880×W1000×Hl650 L1080×W1000×Hl650 L1680×W1000×Hl650 机器重量约(about)250kgs 电气操作面板明 1、触摸屏 2、左印刷电位器 3、右印刷电位器 4、电源 5、急停 本机操作及调整要领 1、机台原点确认：开机后（送电/送气）原点自我确认，原点确认完成条件（上到位，左到位）或（上到 位，右到位）。 2、归零设定要领：按钢网夹臂上升下降键，将钢板夹臂下降至下始点，把PCB放于固定台面，然后转动
机器顶部移动轮，依PCB厚度调节钢网与印刷台间距。 3、对PCB设定方式：完成PCB板顶针及固定PCB板动作后，用人工校正（钢网与PCB板进行校对）对 版要领：先对R、C、L、或成对角点，寻找焊盘误差之后，固定钢板，再利用台板微调校正。 4、印刷行程设定方式：完成PCB设定对位之后，再利用刮刀座后左右二只感应开关，分别依该钢网大小、 印刷行程设定来进行左右感应开关位置设置。 5、刮刀的组装方式：刮刀采用中心螺丝组装，利用刮刀铝柄的中心孔径，依照刮刀座的中心，固定一螺丝 即可。 6、刮刀高低调节器整方式：利用刮刀上部调节螺栓旋进旋出即可调节刮刀上下高度。 7、刮刀平衡调节方式：刮刀内外侧采用单一螺丝控制平衡，前后螺丝相辅相成使用以控制刮刀前后水平。 本机操作及调整要领 一、按下电源控制开关，按通电源触摸屏显示亮5秒后显示屏面： 点击进入：会出现以下界面
课程设计说明书 系别机电工程系 专业机械设计制造及其自动化 方向塑料模具 课程名称机械原理课程设计 学号 姓名 指导教师 题目名称平压印刷机 设计时间 2011年09-11月 2011年 11 月 21 日 目录 一、工作原理及工艺动作过程 (1) 二、原始数据及设计要求与任务 (1) 三、功能分解 (2) 四、绘制机械循环图 (3) 五、机构选型及传动方案设计 (3) 六、传动系统及计算 (7) 七、运动分析 (10)
八、课程设计的感受 (11) 九、参考资料 (12)
一、 工作原理及工艺动作过程 平压印刷机是一种简易印刷机，适用于印刷八开以下的印刷品。它的工作原理：平压印刷机工作时平面铅字版固定在垂直位置，平板印头绕其固定轴心摆动，当摆动到垂直位置时，与版面接触进行压印，等压印头倾斜位置时，取出印纸并放入待印的纸张，同时，铅字版在着墨。平压印 刷机需要实现三个动作：装有白纸的平面印头往复摆动，油辊在固定铅字版上上下滚动，油盘转动使油辊上油墨均匀。 二、 原始数据及设计要求与任务 1、设计数据与要求 1、实现印头、油辊、油盘运动的机构由一个电动机带动，通过传动 系统使其具1600-1800次/h 印刷能力。 2、 电动机功率N=0.75kW 、转速n 电=910r/min ，电动机可放在机架的左侧或底部。 3、 印头摆角为700，印头返回行程和工作行程的平均速度之比K=1.118。 4、 油盘直径为400mm ，油辊起始位置就在油盘边缘。 图 1
5、要求机构的传动性能良好，结构紧凑，易于制造。 2、设计任务 1、确定总功能，并进行功能分解。 2、根据工艺动作要求拟定运动循环图。 3、进行印头、油辊、油盘机构及其相互连接传动的选型。 4、按选定的电动机及执行机构运动参数拟订机械传动方案。 5、画出机械运动方案简图。 6、对执行机构进行尺寸综合。 7、对往复摆动执行机构进行运动仿真分析，绘制从动件位移、速度、 加速度线图。 8、编写设计说明书。（用A4纸张，封面用标准格式） 三、功能分解 功能分解，即将整个工艺动作过程分解成若干个执行构件的运动（称分功能或功能元），它们按一定的动作顺序来完成印刷。图1是平压印刷机主要部件的工作情况示意图，其工艺动作过程要求如下： 1、印头：往复摆动，具有急回特性。 2、油辊：在油盘处粘墨，给铅字刷墨（直线轨迹）。 3、油盘：给油辊均匀粘墨。
baccini 丝网印刷中文版
Baccini S.p.a. - Via Postumia Ovest, 244. Olmi di S. Biagio di C. Treviso – Italy 1. FILE文件 1.1. File Open打开文件 下图这个界面可以打开工作文件 在这个页面可以打开工作文件，其中包含着印刷参数、循环选项、影像系统设置。 在如图中的对话框中选择这需要的工作文件后，点击Ｏｐｅｎ载入文件或点击Ｃａｎｃｅ退出这个窗口。
Baccini S.p.a. - Via Postumia Ovest, 244. Olmi di S. Biagio di C. Treviso – Italy 1.2. File Save保存文件 这个命令把机器的实际参数保存在最后载入的文件中。
Baccini S.p.a. - Via Postumia Ovest, 244. Olmi di S. Biagio di C. Treviso – Italy 1.3. File Save As文件另存为 这个界面可以保存工作文件 在这个页面可以选择原有工作文件或输入一个新的文件名，然后保存印刷参数、循环选项、影像系统设置。在如图中的对话框中选择这需要的文件后，点击Ｓａｖｅ保存文件或点击Ｃａｎｃｅ退出这个窗口。
Baccini S.p.a. - Via Postumia Ovest, 244. Olmi di S. Biagio di C. Treviso – Italy 1.4. Exit退出 这个命令可以关闭程序并退出到ｗｉｎｄｏｗｓ２０００的桌面，这个选项必须输入高级的口令。
德森印刷机 使用操作说明与常见故障排除 一、开机前检查 ?检查所输入电源的电压、气源的气压是否符合要求；电源要求是200伏—240伏之间交流电压、气压要求4.5-6kg/cm。 ?检查机器上、下位机线是否连接好； ?检查设备是否良好接地； ?检查气动系统是否漏气，空气输入口过滤装置有无积水，是否正常工作。 注意：新机第一次开机或是搬动后开机则要注意锁机件有没有卸下来，否则会对机器造成损坏。 二、开机流程 打开电源总开关（此时设备会自动启动windows XP操作系统） 打开显示器电源开关进入windows XP操作系统后双击桌面上 DSP-1008 归零打开生产程序开始生产。 三、关机流程 归零DSP-1008印刷软件关闭 windows XP操作系统关闭显示器关闭电源总开关。 四、新建程序步骤 第一步：打开德森印刷软件。 第二步：按软件提示完成“归零”（回原点）。 注意：在设备“归零”时要有人值守，如在归零时出现异常情况请按下“急停按钮”并进行检查排除异常后再进行“归零”动作。 第三步：建立新程序： 点击新建文件并在弹出的对话框中输入文件名称然后点击确定。如下图所示
第四步：输入产品名称、型号、长度及宽度。如下图所示 第五步：输入钢网的长度和宽度。如下图所示 第六步：选择两个对角做mark点，0和2、或1和3都可以；选好后逐个双击刚选好的mark（红点）并在弹出的对话框中输入mark的X和Y的坐标，然后点击OK。如下图所示 第七步：依次双击“钢网坐标”上的两个红点并输入X和Y的坐标，然后点击OK。如下图所示 注意：如钢网是以中心点来开的话则直接跳过这一步，进入下步。 第八步：点击“调节”进行轨道宽度调节。 第九步：轨道调节完成后检查轨道宽度是否是我们想要的宽度，可用一块PCB板放到轨道上由左到右来回滑动感觉不到有很大阻力但又不会掉
在印刷行业中印刷机就属于一种精密度高，而且价值高的设备，特别是当企业扩建厂房需要搬迁的时候，在搬运这种十分重要的设备时就不能轻举妄动了，需要制定一个详细的计划，在整个搬运的过程中需要引起注意的地方有很多。 在搬运大型的印刷机设备时应该注意这些要点： 1．聘请一家有相关经验的吊装队,这样可以省去很多不必要的麻烦。重要的是,邀请有丰富安装调试经验的机电工程师来进行技术指导,并签好合同,界定好双方责任,包括人身安全责任等,毕竟搬迁改造老设备比安装新设备的风险要大得多。 2．彻底清洁将要搬迁的设备,尤其是老设备经过多年使用,污垢较多, 栏杆、脚踏板、设备内壁、滚筒边缘、过纸辊、纸架、水箱以及电柜等均需要仔细清理。 3．对设备进行质量检查,做好记录,并开机生产,留好样报,以待搬迁改造后进行比较。 4．准备专用的吊装工具,纸架、印刷单元应采用安装时随机带的吊具夹具吊运,这样比较稳妥。 5．做好新设备的安装基础,所用钢筋和混凝土要合乎设计要求,其中钢筋的
排布应最大限度地避开设备承重点,以免在安装地脚时打断钢筋,影响承重。要提前预留设备的水、气、墨管道等的安装孔位。 6．搬迁印刷机前，要做好设备的相关电脑程序备份,以备不测。 7．设备断电前,应将其机械、电气调整部位统一归回零位;纸架臂要垂直于地面,以便安装支撑杆。 8．如果设备需要进行清洗、保养、大修,搬迁是一个难得的好时机,不仅时间相对充裕,而且设备拆解后,便于对零备件进行更换和调整,这对提高设备性能大有益处。若要安排大修,应提前做好工作计划及准备相应的零备件。 9．搬迁印刷机前,要做好设备的相关电脑程序备份,以备不测。 10．设备断电前,应将其机械、电气调整部位统一归回零位;纸架臂要垂直于地面,以便安装支撑杆。 安全工作是贯穿整个印刷机搬迁过程的重要工作,这里不仅要注意搬迁人员的安全、设备的安全、环境的安全,而且还应注意防火、防盗。
整机得规范化操作实质就是六大走线规范化操作得综合体现，下面以一张印品得印刷过程为例，谈一谈整机得规范化操作。 １．开机前得准备工作。 开机前首先应检查一下机器，尤其就是在操作长时间未开得机器或接开别人得机器时,更应注意这一点。主要检查得地方就是滚筒与滚筒中间得接合处、滚筒得缺口部位等，如果有杂物应及时清除。水斗与墨斗辊也就是检查得一个重点，一就是检查中间就是否有杂物,二就是检查墨斗辊与墨斗刀片之间就是否过紧，空转机器时需把墨斗打开。此外再检查一下一些重要部件(如递纸牙,收纸链条等)就是否有松动现象.另外也不能忘记着油标,尤其就是那些不带油压检测得设备,更应把住这一关。输纸板上、墨路两边得墙板上、收纸部位得盖板上、脚踏板上等如有不安全得物品应及时清除。 经过上述检查后，用手盘车，如在一周内受力不均匀,则应详细检查有关部位,然后点动机器,如有异常则应停机检查。待这些工作做好后,则可开机运转。 2、开机运转。 开机之前应首先按铃,以便机器周围得人提取做好准备。如果人员比较多，铃声时间应长一些，为了确保安全,还应周围观察一下.按运转开关之前,另一只手应放在紧急停镇开关上，如有异常，则应紧急停车(此判断通常就是以机器得声音为依据)。通常上版、上橡皮布或清洗滚筒表面时都应先空转机器，其目得就是使轴承、齿轮、凸轮、链轮等表面有足够得润滑油存在. 3．上水、上墨. 上水、上墨量依据具体印品而定，一般应使水量与墨量比实际需要略大一些(通过经验估计,也可通过近似计算给出所需要得量）。上水时应注意不要把水倒在水箱或水斗得外面,以免水滴到机器上，造成机器部件表面生锈。上墨时应使墨尽量靠在墨斗刀片与墨斗辊之间得最下部，不宜弄得整个墨斗上到处都就是。上水、上墨一般都应在停车时进行。如果就是开机时进行操作一定要注意安全。另外上墨时应将墨桶里得墨皮及杂质清除掉。 ４。上版、上橡皮布。 橡皮布一般都应事先安装好。橡皮布安装得就是否合适,可通过手弹听其声音来判断。用手指上中部弹橡皮布，如果声音比较清脆，则表明橡皮布比较紧；声音沉闷,表明橡皮布比较松。左右都应仔细检查。 印版得安装应在合压状态下进行,这样可使印版紧靠在滚筒上。对干不带上版合压得设备,可放下靠版水辊.上版前应对印版进行详细检查，具体检查方法参前所述. ５。匀水、匀墨。 开动机器,使水、墨进入水、墨路，并打匀。如果墨量上得不足,可采用压墨斗得办法使其快速上墨.待水、墨全部打匀后,再把靠版水辊靠到印版上,使印版表面先上水，基本上匀后(通过表面反光可观察上水状况),再放下靠版墨辊.这时印版表面得理想状况应就是瞧不见水得反光，同时也无糊版现象。如果有水得反光,表明水大，则应减小水量；如果有糊版,则表明水小,应加大水量。总之应使水、墨处于平衡状态。 6、对规矩线. 这时用得纸应就是找规矩用得纸,通常得办法就是在废印张里找一些白纸.注意过轮纸应与待印得白纸基本上一致(幅面、定量、类别）,直到规矩对准为止。如果规矩不准,可通过拉版、借滚筒、借规矩等措施使规矩准确. 找规矩时有两点要注意:①版动时,纸不动，即将版向前拉，则图文在纸张上得位置向前移动（方向一致)；②纸动时（规矩动),版不动，即纸张向前运动时,图文向纸张得后面移动（方向相反）. 规矩得准确指得就是图文与纸张得前口及纸张得侧口(拉规边)平行，而且整个图文在纸张表
高宝RA162-4胶印机 日常维护保养任务 一、每日任务 早上开机前 1、进纸前挡规电眼及超声波双张检测和前规检测纸张高纸电眼的 清洁 2、墨斗墨牙处涂黄油或机油 3、检查水箱、水斗水位 收班时 1, 用水辊清洗液清洁水斗辊 2, 清洁上光单元 4、清洁所有压印滚筒 5、版与橡皮滚筒及其滚枕的清洁并用机油涂抹在滚枕上 6、清洁铲墨器 7、清洁墨斗及墨铲 8、清洁收纸牙排喷粉，注：有卷链的机器清洁其轨道并喷润滑油。 9、清洁机器的环境卫生 10、更换洁版用水桶的水 11、飞达和前档规清洁（可用小于2巴的气吹）
二、每周任务 1、清洁飞达静电消除器（铜丝刷） 2、飞达输纸皮带张紧情况 3、检查梳枕清洁绵毡的状况 4、印版滚筒，版夹的润滑，版夹夹条的绞链子，拉版螺丝的润滑。 （OKS 3541 或FLX 8 H1 ）） 5、墨斗黄油全部更换并加压(LIPLEX EP GREASE 2 ) 6、输纸板下主电箱过滤器清洁 7、主电机、冷过滤网的清洁 8、空压机油面检查（CORENA P 150 ） 9、清洁水箱及回水箱更换 10、水箱酒精浮子清洗 11、清洁所有风泵的过滤网（包括烘干箱内） 12、压印滚筒传纸滚筒开球加黄油，进纸部分进纸滚筒牙排加黄油 (Retinax LX 2 ) 13，进纸部位拉规轴承加黄油(Retinax LX 2 ) 注意以上每周工作包含每日的工作内容
三、每月任务 1、飞达头上的各凸轮和与给纸装置面凸轮轴承润滑 （S 。K 。D 3000 喷剂） 2、进纸台螺杆、方轴及导轨的清洁和润滑（OKS3541或FLC8H1） 3、压印滚筒牙排座轴承加黄油并在牙轴杠和咬牙上喷3541润滑 4、传纸滚筒牙排座轴承加黄油并在牙轴杠和咬牙上喷3541润滑 5、机组上各个单元油嘴打黄油 6、进纸机构输纸板下打黄油 7、闯纸器打黄油 8、收纸吸风辊油嘴打黄油 9、收纸牙排开牙轴承加黄油 10、飞达输纸板上各毛轮及胶轮的清洗、拆换并加黄油润滑 11、清洗滚筒清洗设备润滑（OKS3541或FLC 8 H1 ） 12、检查，链条油储存器油面高度，重加（OKS 340 ） 13、检查、主电机传动皮带的松紧 14、清洁空压机过滤器，重新安排时吸气口必须朝下 15、检查气压机，检验阀。详情查看维护手册 16、清洁水箱酒精计量装置内部 17、清洁各电箱空气过滤器 以上包含了每周和每日的工作
ASYS_印刷机中文操作手册 ASYS丝网印刷机 .紧急制动按钮 所有的设备都装备有至少一个紧急制动按钮。 规定的用途 印刷机单元XS1用于把导电接触材料印刷在太阳电池上。电池传送到印刷站，传送带通过真
空台将电池举起。利用安装于印刷台下方的CCD摄像头，可以精确对准太阳电池和丝网，以 获得更高的印刷适配性。 操作面板 该单元使用一个基于PC的操作界面。通过一个数字键盘，使用菜单，所有操作所需要访问的 单元都可以访问。 PC也有一个完整的键盘，用于在软件菜单中设置特定的配置。但是该键盘在单元的通常操作 模式下不是必须的。 使用数字键盘上的箭头键，可以在软件菜单内选择各种操作区域。
操作程序 太阳电池传输到印刷机的印刷台。要达到正确的印刷高度，通过一个真空台，传动带将电池 举起。三个安装于印刷台下面的CCD摄像头通过参照边和使用伺服电动机勘查电池的位置， 可以调整丝网到精确的印刷位置。电池放置正确之后，单元上部的丝网下降，并启动印刷工 2 艺。操作软件使用该单元，可以设置各种印刷位置。在印刷过程中，太阳电池由真空台保持 在原位。当印刷完成之后，丝网从印刷好的太阳电池举起，印刷台的真空关闭并且电池传送 到下一个单元。一旦该循环完成之后，下一个要印刷的电池就立即被放置到位。 单元上部用于放置一个丝网网框，并且可以移至相应的位置来安装，清洗或者印刷。 在印刷过程中，单元通过一个铰链盖子完全关闭。另外，印刷过程中，任何来源于印刷材料 的有机蒸气可以通过真空单元抽走。 打开设备 在主开关上打开设备之后，紧急制动信息显示在显示器上，需要“回车键”进行确认。该设 备现在将进入准备方式。
东莞市科隆威自动化设备有限公司 印刷机质量优化临时方案书 一、目前公司面临的严峻问题 几年以来，虽然公司各项制度和工作流程正在逐步完善，平时一些同事工作都比较敬业的，虽然勤奋不一定能把工作做好，但是不勤劳肯定不会有好结果。当然我们曾经也有方向性的错误，导致公司技术创新缓慢，产品质量水平未能提高档次。今天我谈一些我个人的看法和建议，是就事论事，非针对某人大家不要多心。希望我们在工作中，无论是领导还是员工，多办实事，解决实际问题，而不是遇到问题晾一边，如果你不能解决问题，那么你就是问题的部分。我们在职的工作人员是否要不断的学习提升自己的技能和专业知识水平，为公司解决更多的技术难题，我们要明白一点，公司不是懂事长一个人的公司，而是我们全体员工共同的公司，因为公司养活了我们公司有所员工，包括我们的亲人，公司的营运好坏直接影响到我们员工自己的收益多少，就拿今年的绩效制度来说，基层员工的没有收益切实少了不少，那是为什么呢？我们在向公司索取的同时是否要考我们为公司付出了多少，如果说公司一个大家庭，家庭里面我们都是成年的孩子，我们每个人都愿意付出长期下来那么家里的粮食还会有吗？近两年来公司的利运一直处于下滑状态，我们的高层员工有替公司想过这个问题吗？面对目前竞争激烈市场环境，就拿我们SMT印刷机来说，国际上，我们的产品不能与MPM，DEK，松下，等国际知名品牌等价，在国内，有GKG，德森，和天古德等公司发展迅速，他们有个别公司还利用价格战的方案来赢的市场，市场上一系列的不正当的竞争手段再加上公司的产品品质问题让我们公司的业务工作面临了更大的难题，公司利运直线下降（此点我们是否要认真考虑我们产品的成本问题、品质问题、产品的服务问题） 二、管理体制主要存在以下几点问题 作为一个成功的企业，就其内部而言应该有几点是必须做到：第一，分工明细，职责清晰，权力明确，管理有力，制度健全；第二，部门之间协助与监管有序，有章可循，且能达到制约和权力的平衡；第三，企业与员工的规划科学合理，共同进步，以公司为家，有创新的意识，有活力。但是以上三点在我们科隆威内部均未看到。或者我们在向着这些方向去努力，但是我们的努力远远不够，尚有许多路要走。 1、人才严重缺乏。就其具体而言，每个部门领导无独挡一面能力，事无巨细均需要别人安排，居在岗位却无行事之能力。其次缺少系统完整的操作体系和意识，本部门工作无法得到改进、完善和提高，仅仅停留在为做事而做事，而不知为何做事，如果何事，如何做好事之能力。科隆威现在，工程部，生产部，售后部三个部门，且大部分精力并没有投入到自己的工作上，导致他们上班时间也会有无所事事的情况出现。希望这样的情况能在来年的时间里得到改善，品质与服务是我公司的最急需解决的问题。其次，在人才收拢上应有所侧重，我们公司是为了赚钱，并不是为了培养新人，不适合的人员必须离开不适合他的岗位，否则我们的产品无法跟上进度。 2、分工不明，权力无法有力的下放，职责更不清晰，经常出现为他人做事，自己的事情却无法做好的情况，又或者出现问题无法追究，互相推委，害怕承担责任的情况。虽然经过整顿，但是这个问题依然严重。首先是董事会方面，员工不知道董事之间的明确分工，同一件事情，找不同的董事会有不一致的结果出现，无所适从，也间接导致公司做事的效率低下；其次，有
xxxxxxxxxxxxxxx股份有限公司 印刷车间 海德堡四开五色平版印刷机操作指导书 文件编号： 文件版本： 发放号码： 受控状态： 生效日期： 编制： 审核： 批准：
目录 一、目的 二、适用范围 三、应作文件 四、生产设备 五、胶印简单流程图 六、技术参数 七、劳动安全及生产要求 八、设备操作与保养
1、目的 本操作指导书为设备操作人员操作海德堡四开五色平版印刷机进行相关的质量检验提供工作指导。 2、适用范围 本操作指导书适用于xxxxxxxxxxxxx股份有限公司海德堡四开五色平版印刷机，胶印设备。 3、应用的文件 《海德堡四开五色平版印刷机使用说明书》 4、生产设备 德国海德堡机械有限公司所生产四开五色平版印刷机 介质 电压：380V 额定电流：30A 频率：50HZ 气压：≥6kg/c㎡ 温度: 18oC—25oC; 相对温度:45%—65% 5、胶印简单生产流程图
6、技术参数 6.1印刷材料： 最大纸张尺寸：600*740mm （尺寸F） 530*740mm(尺寸C) 最小纸张尺寸：210*350mm 最大纸张厚度：0.8mm 6.2油墨/上光： 6.2.1 只能够使用单张纸胶印机专用印刷油墨和上光材料。 6.2.2 上光装置中只允许使用水基分散上光液，在使用紫外线上光液时， 则需要使用专手型印刷机型。 6.3 自动清洗装置使用清洗液 只允许使用具有下列特性的清洗液： 闪点至少达到55℃。 苯含量要低于0.1% 二甲苯和混合二甲苯的仿量小于1% 芳香烃物质含量（＞Cg）小于1% 清洗剂中不得带有氯化烃，氯化氟代烃，共同点烯，h-已烷，二胺和酰胺。 6.4 清洗剂和溶剂： 要使用其闪点至少不55℃的清洗剂和溶剂。 6.5 噪声释放量：
部门印刷部2017-12-25 NO 版本记录 1 A1 新版发行 文件名称印刷机操作指引版本 文件编号LY-WI-SCCZ-008 A1 1.0目的: 本规程适用于高宝105四色胶印印刷机的安全操作和现场整理及设备维护,为提高生产效率，降低 成本，保证产品品质.特制定 2.0范围: 2.1本指引适应用于东莞联谊印刷有限公司的彩印机操作。 3.0定义: 无 4.0职责: 4.1印刷主管:负责监督本文件执行。 4.2印刷机长:负责机器操作、保养、质量保证及人机安全。 5、程序化操作 进岗→清理地面、设备卫生→检查设备作开机准备→看工单审PS版→验料→整纸→上纸→调规(含 跑道)→调双张→上墨→装卸印版→校版→调整给水量和给墨量→试印刷→首件签样→正式印刷→挑印 品→生产完毕清理→下班后关闭所有设备电源总开关。 6、准备工作 6.1.1纸张准备：检查纸张名称、规格、克重、数量是否符合生产施工.单的要求，纸张规格同印版是 否相符，按印制续纸要求将上机纸码放整齐。 6.1.2印版准备：①检查产品名称及版面内容是否同生产施工单的要求一致（内容可以比对客户提供 的样品或己确认的电子版样)。②检查印版数量是否同生产施工.单的要求数量一致。③检查印版的晒版 质量是否符合本次印刷品的质量要求，主要是网点、污点、划伤、虚实、晒版信号条等。印版的打孔位 置是否符合上机要求，检查印版叼口是否一致。 6.1.3油墨准备：检查油墨品牌是否一致，油墨墨色是否同生产施工单的要求墨色一致且是否符合本 次印刷的要求。专色油墨的调配认真检查，特别是色相必须同客户提供的产品样的色相一致。检查油墨 清洗剂、印版保护液、橡皮布等辅助料是否符合机器要求及准备是否充足。 7、作业内容 7.1.1印刷装版作业：根据本次印刷品的印刷特点确定色序，分好的色序将对应的PS版放到相应的印 刷机组位置，以防止装错版，点动机器先卸旧版再装新版。 分发部门：印刷部第1页/共6页
关于SMT设备选型事宜 TO:陈总 FM:研发部/余春和06-02 现有我公司的生产模式是以插件为主，后续应市场需要，我们应该发展以贴片为主，加插件辅助，这样，我们供应市场的能力及客户的选择性会大一些，并更能适应市场的发展。 选用SMT设备条件和注意事项 一、贴片机：但由于我公司产品的尺寸较为特殊，长宽尺寸差距较大，长的有一米。市场上很多贴片机都不能直接贴装长度为一米的PCB，大多数的贴片机只能贴装长度在500mm内的PCB，所以，贴片机的选型较为困难，但市场总是有新的应对措施的，比如：贴片机改装以适应能贴一米的PCB。现我在网上找了贴片机有：三星、富士、JUKI、西门子、Y AMAHA等大牌子，富士机在单纯贴装0603、0805、1005等CHIP料有优势，但其贴大料（比如IC、电解电容）就显得力不从心了，速度会明显慢下来，除非是联机作业（两台机）就可以完成整体贴装的速度上升，但我公司只选购一台，而且其价格也是中高端，所以，富士排除在外了；西门子的性能很好，都是高速机，但整体价格太贵，比如其SIPLACE D系列的一台都要20多万美元，还不包括其附件，价格太高我们承受不起（我手上已有此资料）;YAMAHA的也有适合我们的，但整体价格都是中高端，甚至比富士贴片机还要贵（我手上已有此资料）。我们要找的贴片机，是投入少，产出大，性价比很高的贴片机，价格既不能太高，贴片机性能也不能太低，而且在两三年内机器性能不能落后，最主要的是贴片机能满足我们两三年内的产能及贴装需要。 结合我了解的市场信息，也多次电话询问了我的同行同事（有经理、主管及工程师），经过分析，我公司目前应该选三星或JUKI的中高速泛用机，原因如下： 1，根据研发部一两年的市场和生产需要，经咨询研发部陈经理后，我们后续的发展是这样的：单日产量要达到1000~2000套/8H，若按一块PCB的元件点平均为100点 算，即（2000套*100个贴片点）/10000=20H,此处10000是贴片机实际小时贴装点 数量，20H是需要生产出的所有时间，这样，若以后是白班加夜班一起，每班上十 个小时，产量要求是完全可以的（单板点数和小时贴装点数要根据实际来）。 2，三星和JUKI贴片机的价格是中性，新出的三星高速泛用贴片机（如SM421L）设备一套才7万多美元（不含税），加上各种飞达、飞达周转车、附加配件等，总共 是9万多美元，之前我用过JUKI牌贴片机多种型号，其性能和价格我比较了解， 其价格也与三星相近，能贴PCB的尺寸达不到我公司的要求，综合性能却不如三 星贴片机好（三星贴片机有飞行视觉功能“On The Fly”识别）。 3，因我公司的PCB的长宽差距太大，制约了选其它牌子的机会，三星和JUKI贴片机的编程软件大致通用，之前编程我已精通，不用再另外聘请专业编程技术人员来编 程，贴片机使用成本会有所降低。 4，三星和JUKI机使用后因生产需要，必须将机器改型的，三星机可以，而且三星贴片机所贴装的元件范围从0402~55mm的IC，元器件高度为15mm都可以贴（具有 两至三个对位相机，精度高；注：元件高度值太小，证明只能贴小型的元件），JUKI 机的元件范围只能从0402~35mm的IC,元器件高度为12mm可以贴（只有一到两个 相机），从贴片机速度上看，三星的SM421L不论是从实际速度还是从理论速度都 比JUKI的高，现在三星这款机可以改装为可贴装PCB长度是1000mm的机型，适 用我公司的产品（具体要不要改装，要看我们的PCB长宽和全自动印刷机最大印 刷的尺寸来定，不改装可以贴到610*510mm，）。 综上所述，我建议选用三星的贴片机SM421L(中高速泛用贴片机)、SM411F(高速贴片机，但价格高)，若公司考虑选购二手贴片机，也可以考虑买三星、JUKI二手的，性价比很高。 二、印刷机选用：据了解，目前全自动印刷机印刷范围没有超过一米的，就连英国的DEK 机也是如此，国产较好的牌子DESEN(德森) 牌也仅在500*400mm左右，除非是半自动印刷机，
高宝金属印刷高宝金属印刷
提高效率、降低成本 高宝金属印刷是您的最佳选择 高宝金属印刷（KBA-MetalPrint GmbH）是德国高宝集团（KBA Group）于2006年底将德国原有两家知名金属印刷设备制造商LTG Mail?nder（LTG 麦兰德）和Bauer+Kunzi（B+K）合并后的新名称，为金属印刷领域的系统供应商。 其主要产品为： 多色连印金属彩印机：METALSTAR 高速涂布机：METALCOAT 470、METALCOAT 480 传统型印铁机：MAILAENDER 280 节能环保型焚烧炉烘房：LTG ECO TNV 蓄热式热氧化装置：RTO UV技术自2007年致力于开拓中国市场至今，我们的主要用户包括： 上海宝钢包装股份有限公司 中国食品包装有限公司 广州赛邦印铁制罐有限公司 迁安思文科德金属包装有限公司 中粮包装控股有限公司 奥瑞金包装股份有限公司 青岛吉盛印铁制罐有限公司等
印铁之星3 带有壁挂式屏幕（选配项），以Windows?为基础的ErgoTronic控制台
麦兰德280型印铁机
MetalCoat 470 / MetalCoat 480涂布机 - -
能耗运行下的环保要求，又不会对印涂产品的质量产生任何负面影响。 ? K B A 4 5 6 3 2 1 用于对多条涂布和上光生产线的KBA-CleanAir 三床蓄热式热氧化装置的工作循环 为2条涂布生产线而量身定做的紧凑型 RTO compact 16,000/3-Can 型三床式空气净化装置 123 4 5678 废气入口气流分配系统内部采用绝缘材料的钢制床体燃烧室 燃烧器系统陶瓷材料热交换器 XtraComb ? 废气风扇烟囱 循环1 正常工作模式 短时间内部清洁模式 循环2 循环3
印刷机操作规程YC-SC-10-A/0 一、非操作人员禁止使用印刷机。 二、操作人员应熟知印刷机使用说明书内容及机器安全信息与标示，严格按照使 用说明书规定操作、维护设备。确保安全标志处于清晰、完整、无误状态。 三、开机前确认电压为220V，气压为0.5MPa，方可开启电源开关。 四、机器自动运行时，禁止打开机器安全门。打开安全门时，确认所有运动部件 停止工作。 五、当打开控制面板而未切断电源时，禁止触碰任何电气装置。 六、机器回原点前，首先传出机器中原有电路板，确认各运动导轨处无异物，防 止设备损坏。 七、当印制新基板或基板尺寸调整后，必须重新安装基板支撑及顶针。 八、机器内有顶针时，禁止调整导轨宽度。 九、顶针为高精度配件，严禁弯折及撞击。 十、刮刀前后极限位置距离网板内边框不小于40mm，刮刀压力应选取在合适参 数，防止压力过大引起网板破裂。 十一、安装刮刀后禁止将手放置于刮刀下面。 十二、印刷工作台上升时禁止将手放入。电源切断后，残余空气压力仍能使工作台运动。 十三、印刷完毕后，及时清理网板及设备上残留的锡膏，废弃物集中处理，防止发生污染。 十四、网板清洁时使用高纯度工业酒精，印刷机操作人员工作时严禁烟火。 十五、关机时，按照正常程序退出系统，然后切断电源开关。 十六、设备上计算机只供本机使用，严禁他用。严禁随意删改计算机所配置的数据文件、系统文件、批处理文件，以免计算机系统混乱。未经允许不得用任何移动存储设备与计算机通信。 十七、严禁两个操作人员同时操作设备。 十八、操作人员定期对设备进行点检、维护并做好记录。 编制/日期：方忠武2013.09.18 审批/日期：胡吉成2013.09.18
