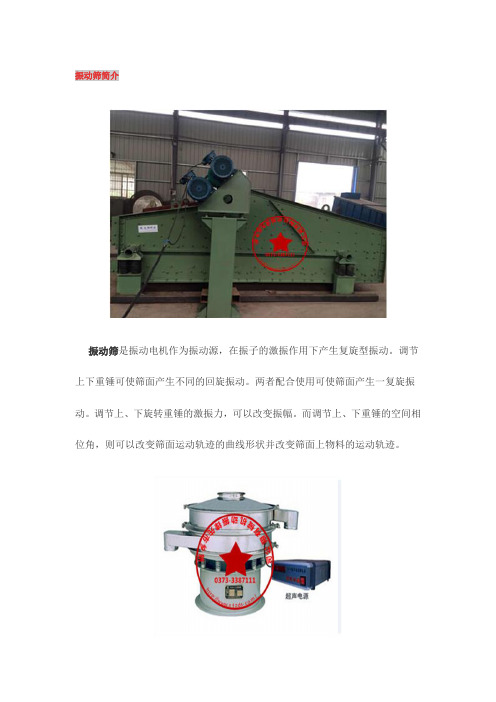

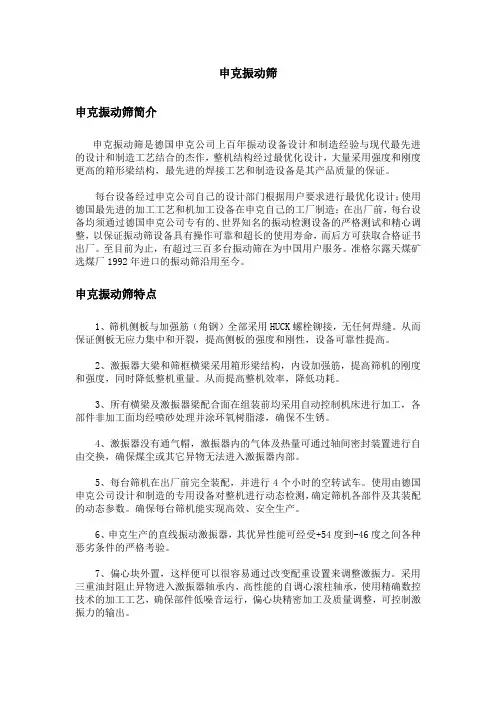

筛分是各个行业中较为重要的一个环节，所以筛分设备也是当前较受欢迎的一种设备，如振动筛。振动筛是很多行业中会用到的，那么购买这种振动筛选择哪些厂家比较好呢？
选择厂家需要掌握一定的技巧，以下内容大家可作参考：
在进行振动筛选型之前，首先确定自己的筛分目的是除杂还是分级，从而对振动筛的层数以及可选型号范围有初步的判断，因为不同振动筛类型可筛分的粒度等级是不同的。
在以除杂为目的的振动筛选型过程中，如果被筛物料粒级范围较宽，采用双层筛作为单层筛使用可以提高筛分机的处理能力，又能保护下层筛网，使下层筛网使用期限延长。此时上层筛筛孔尺寸的选择，一般应根据物料粒度特性来确定，可考虑按上层筛网的筛下量，相当于原给料量的55～65%的物料粒度作为筛孔尺寸。
注意，当原料中筛下粒级的含量超过50%，难筛颗粒多，物料中粘性泥多和水份高时，应尽量避免选用双层振动筛作为单层筛使用。
确定筛子的有效工作面积。按生产工艺要求计算之筛分面积是筛子的有效面
积，而筛子的规格为筛子的名义面积，对于中等粒度物料筛分用之振动筛，其有效筛分面积应为筛子名义面积的0.8～0.85倍。当然这和筛面上筛孔开孔率有着密切关系。
以上就是选择振动筛厂家的一些方法，希望对大家有所帮助，感谢您的阅读！
目录 1、编制说明 2、编制依据 3、工程概况 4、主要施工方法和措施 5、机具、材料使用计划 6、安全技术措施 7、现场组织机构
1、编制说明 本施工方案是为石钢高炉区节能环保综合治理改造建筑安装工程一标 段筛分室四台振动筛安装而编制的施工方案，根据设计图纸、设备说明书 及国家现行的规范及验评标准并结合工程的实际情况编制。 2、编制依据： 2.1 冶金机械设备安装工程施工及验收规范（焦化设备）YBJ214-88 2.2 现场设备、工业管道焊接工程施工验收规范 GB50236-97 2.3 机械设备安装工程施工及验收通用规范 GB50231-98 2.4 施工图纸 2.5 设备说明书 2.6设备起重吊装工程手册 3、工程概况 筛分室共有四台振动筛，其中矿石振动筛两台、焦炭振动筛两台。位 于+9.800m标高平面。矿石振动筛型号为：2BTS1842，为双层筛面，单重 为14.5吨，焦炭振动筛型号：BTS1842，为单层筛面，单重为12吨。 4、主要施工方法和措施 4.1设备安装工艺流程 设备开箱检查设备运输 设备吊装运输 基础复验、放线 设备组装设备吊装就位设备找平找正试运转 联动试运转交工验收 4.2设备的开箱及资料审查 设备的开箱是设备安装的重要环节，它不单是指有形箱的拆除、清点， 还有非标准设备到货后质量检查、资料合格证的检查验收等。设备开箱有 建设单位人员在场，所有的设备的图纸、说明书、合格证等资料妥善保管、 归纳存档、技术人员会同甲方技术人员对设备的数量、质量进行检查，如 有缺损、缺件及时向厂家反馈信息，开箱后填写开箱记录。
4.3设备基础验收 设备安装前必须对基础进行验收，土建专业应出具技术资料，着重检查基础的外形尺寸、标高，基准线中心线位置、预留孔的位置、填写基础验收记录。运转设备垫铁位置要比静止设备要求高，表面需用刨锤凿平。 4.4振动筛安装 振动筛主要用于焦碳和矿石的筛选，分别平行放置两台（其中1台生产，1台备用）。由受卸槽经皮带输送机运来的焦碳和矿石，经振动筛一次筛分后，大块焦炭（＞10mm）和矿石（＞5mm）经带式输送机送到矿焦槽，碎焦（≤10mm）、碎矿（≤5mm）经返焦、返矿皮带机又回到受料槽。振动筛的安装主要包括轨道安装和振动筛本体安装，振动筛本体安装采用地面组装完毕之后，整体吊装的方案进行安装。 4.4.1轨道安装 振动筛轨道采用22kg/m的轻轨，轻轨下面通过垫铁找平后，然后把轻轨、垫铁和预埋垫板焊接牢固。垫铁的尺寸大小为150mm*200mm，厚度为δ=2、4、6、10、20，每组垫铁的间距不超过500mm。首先按图纸认真复测基础的表面质量、标高、轨道中心线，确保各项允差在范围之内。基础符合要求后进行轨道安装，轨道安装偏差要求为：轨道中心线位置偏差≦5mm，轨道顶面标高差≦5mm。为便于设备吊装就位，轨道的长度应探出外墙框架1m左右，待吊装完毕后，再割除图纸多于长度部分。 4.4.2振动筛安装 4.4.2.1设备运输 设备到货后，按要求运输到现场，由施工单位、监理公司、业主（或设备厂家）共同参加，进行设备开箱检查，打开包装箱后，依照装箱单逐项检查，看各零部件名称、规格、数量是否齐全，有无损坏，重要几何参数是否与设计相符，并填写开箱检查记录，由各参加单位代表签字。 4.4.2.2设备组装 1）机器在组装前，首先参照装箱单检查零件是否齐全和损坏，其中振动器自出厂之日起，若超过六个月时，安装前将振动器拆下清洗，注入新润滑脂（3号复合锂基润滑脂）。振动器重新安装后，用于转动偏心块，不得有阻力过大和卡死现象，否则应及时查清原因加以调整。2）首先把筛架垂直吊起，安装下面的四个轨道轮，安装完毕后，下面用道木垫平后落下，参照安装图进行组装。把弹簧置于支承座上，使支承座上的凸台进入弹簧的内孔，然后吊装筛箱，一定要使弹簧的内孔上下均与支承板的凸台对中，将筛箱垂直下落，置于弹簧上，利用在
精品 型号1： ZS3/Z-01型振动筛 1．用途及适用范围： ZS3/Z-01钻井液振动筛为钻井液中的第一级固控设备，主要用来筛分钻井液中的有害固相颗粒，此钻井液振动筛为三段式直线振动筛，该筛适合油田2000米以上各类钻机的配套使用。 2．结构特点 ▲ZS3/Z-01为三段式筛、直线型振动轨迹筛。 ▲采用2台美国进口MARTIN高G震力长轴激振电机，可在筛网上输出7.3G的震力。振动筛噪音低于78 dBA。 ▲筛箱筛网可配置平板或波浪型结构的钩边筛网，筛网过滤面积大，可适应不同钻井工况下的泥浆处理。 ▲筛网采用压块张紧螺栓拉紧机构，可以快速简便地更换筛网。 ▲筛架为丝杆结构装置，结构简单可靠，可在不间断作业情况，可快速改变筛架-1°～5°的倾角，确保泥浆能合理、有效的得到处理。 ▲筛架支撑减振器采用橡胶复合弹簧，振动效果好，噪音低，使用寿命长。 ZS3/Z-01结构示意图
▲ 此型振动筛结构紧凑，体积轻便，占地面积小， ▲ 振动筛进料器（泥浆盒）与井口溢流管线接口可根据用户选择在泥浆盒的两侧面或背面连 接管线。 技术性能参数 筛网规格 平板或波浪形钩边筛网3-1050×700；筛目：80～200目 激振电机 SVX18-7710 (进口马丁长轴电机)：２-1.865KW 最大振动强度 7.1～7.2Ｇ 振动幅度： ≥5.5mm 筛箱倾角 -１°～+5° 防爆等级 Exd ⅡBT4 防护等级 IP55 外形尺寸（长×宽×高） 2950×1694×1580mm 重量 1950Kg 筛网面积（㎡） ≥2.3 筛分固相颗粒直径（μm ） ≥75 钻井液处理能力（m3/h ） ＞200 型号2： ZS3/Z-02型振动筛 1．用途及适用范围： ZS3/Z-02钻井液振动筛为钻井液中的第一级固控设备，主要用来筛分钻井液中的有害固 ZS3/Z-02结构示意图
高频振动筛知识介绍 高频振动筛产品描述 高频振动筛简称高频筛，高频振动筛(高频筛)由激振器、矿浆分配器、筛框、机架、悬挂弹簧和筛网等部件组成。 高频振动筛(高频筛)效率高、振幅小、筛分频率高。与普通筛分设备的原理不同，由于高频振动筛(高频筛)采用了高频率，一方面破坏了矿浆表面的张力和细粒物料在筛面上的高速振荡，加速了大密度有用矿物和析离作用，增加了小于分离粒度物料与筛孔接触的概率。从而造成了较好的分离条件，使小于分离粒度的物料，特别是比重大的物粒和矿浆一起透过筛孔成为筛下产物。 高频振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，高频振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。 高频振动筛结构：主要由筛箱、激振器、悬挂（或支承）装置及电动机等组成。电动机经三角皮带，带动激振器主轴回转，由于激振器上不平衡重物的离心惯性力作用，使筛箱获振动。改变激振器偏心重，可获得不同振幅。 高频振动筛的特点 1、高振次、低振幅，能有效降低矿浆的表面张力，有利于细、重物料的析离分层而加快细、重物料透筛。 2、采用叠层筛网，单层孔径增大，筛网寿命增加，防堵防磨。 3、多路给矿，筛面利用率高，设备处理能力大，功耗低。 4、橡胶弹簧支承筛框，隔振吸声，噪音低，设备动负荷小，不需混凝土基础。 影响高频振动筛的主要因素
影响高频振动筛及其它筛分机械的主要因素筛分过程的技术经济指标是筛分效率和生产率，前者为质量指标，后者为数量指标。它们之间有一定的关系，同时还与其他许多因素有关，这些因素决定筛分的结果。影响筛分过程的因素大体可以分三类： 1、被筛分物料的物理性质 包括物料本身的粒度组成、湿度、含泥量和粒子的形状等。当物料细粒含量较大时，筛子的生产率也大。当物料的湿度较大时，一般来说筛分效率都会降低。但筛孔尺寸愈大，水分影响愈小，所以对于含水分较大的湿物料，为了改善筛分过程，一般可以采用加大筛孔的办法，或者采用湿式筛分。物料含泥量大（当含泥量大于8%时）应当采用湿式筛分，或预先洗矿。 2、筛面性质及其结构参数的影响 直线高频高频振动筛是使粒子和筛面作垂直运动，所以筛分效率高，生产能力大。而粒子与筛面相对运动主要是平行运动的棒条筛、平面高频高频振动筛、筒筛等，其筛分效率和生产能力都低。对于一定的物料而言，筛子的生产率和筛分效率决定于筛孔尺寸。生产率取决于筛面宽度，筛面宽生产率高。筛分效率取决于筛面长度，筛面长筛分效率高。一般长宽比为2。有效的筛子面积（即筛孔面积与整个筛面面积之比）愈大，则筛面的单位面积生产率和筛分效率愈高。筛孔尺寸愈大，则单位筛面的生产率越大，筛分效率越高。 3、生产条件的影响 当筛子的负荷较大时，筛分效率低。在很大程度上圆高频高频振动筛筛子的和平率取决于筛孔大小和总筛分效率；筛孔愈大，要求筛分效率愈低时，则生产率愈高。给料均匀性对筛分过程意义很大。筛子的倾角要适宜，一般通过试验来确定。再就是筛子的振幅与振次，这与筛子的结构物性有关，在一定的范围内，增加振动可以提高筛分指标。 高频振动筛主要技术参数 型号振动频 率 分离粒度 (mm) 生产能 力 驱动功 率 外形尺寸 (长×宽×高)(m)
1、YZDS型振动筛 一、简介 YZDS系列振动筛为新从国外引进技术，具有当代国际先进水平的一种圆运动振动筛，该系列振动筛广泛适用于冶金、矿山、煤炭、建材、化工、电力、交通、轻工等部门进行各种物料的分级。它具有如下特点： 1、结构新颖，技术参数先进，处理能力大，筛分效率高。 2、采用振动电机作为激振源，使用维修方便。 3、采用弹簧钢编织筛网或冲孔筛板，使用寿命长，不易堵孔。 4、采用橡胶陌振弹簧，寿命长、噪声小、过共振区平稳等。
二、结构与型号 1、筛箱 筛箱是筛机的承裁部件，由侧板、承料板、出科柜、联接梁主梁，保护板等组合而成的套体结构，用以传递激振力，具有足够的强度和刚度。 2、惯性电机 采用ZG系列振动电机作为振源，它利用两端轴伸偏心块旋转产生的离心力得到额定激振P。 每组偏心块由固定偏心块和活动偏心块组成，只要改变活动偏心块对固定偏心块在圆周方向的相对位置，使可以改变偏心块的合成偏心距，进而调整激振力的大小，使用时可根据现场需要，调节激振力到所需位置，如表1所示。
4、橡胶簧 用邵氏硬度为50和60的丁晴橡胶作振动系统的弹性元件易于变形，能有效地抗压、抗剪、抗扭、内阻大。非线性的刚度特性，使其通过共振区时，振幅扩大较金属簧小得多，使用寿命长，在合理的频率比下工作，振动效果很好。 5、支座 用型钢焊成，作为振动质体的支撑，结构能保证足够的强度与刚度，能合理安放弹性元件，便于安装与维护。 三、工作原理 YZDS系列振动筛为单铀圆运动惯性振动筛，它是利用惯性电机工作时，偏心块产生的惯性力迫使筛箱产生振动，使加到筛机筛面上的物料产生抛掷运动，从而使一定粒度的物料颗粒透过筛孔，实现筛分操作。 由于激据器布置在筛箱重心的上方故筛箱两端椭圆长轴成正八字形，且结料端椭圆长轴的上端朝向排料方向，有利于给到箱机上的物料迅速敬开*而诽料端椭圆长轴上端逆着排科方向，减低物料运动速度，有利于难筛物料透筛且圆弧状的筛面又增大了筛机的有效面积，从而可以提高其处理能力。 四、主要技术参数 YZDS系列圆振动筛技术参数：
实用标准文案 技术参数 筛孔尺进料粒偏心轴转筛面筛面规格层处理能力电机功双振幅 型号寸度电机型号速倾角 (mm) 数 (mm) (mm) (t/h) 率 (kw) (r/min) (mm) ( ℃) 2YA1237 1200 × 3700 2 3-50 ≤ 200 7.5-80 4-15 Y160L-4/15 970 8 20 3YA1237 1200 × 3700 3 3-50 ≤ 200 7.5-80 4-15 Y160L-4/15 970 8 20 2YA1548 1500 × 4800 2 5-50 ≤ 400 50-208 4-15 Y160L-4/15 970 8 20 3YA1548 1500 × 4800 3 5-50 ≤ 400 50-250 4-15 Y160L-4/15 970 8 20 2YA1848 1800 × 4800 2 5-80 ≤ 400 50-260 4-18.5 Y180M-4/18.5 970 8 20 3YA1848 1800 ×4800 3 5-80 ≤ 400 50-300 4-18.5 Y180M-4/18.5 970 8 20 2YA1860 1800 × 6000 2 5-80 ≤ 400 50-300 4-18.5 Y180M-4/18.5 970 8 20 3YA1860 1800 × 6000 3 5-80 ≤ 400 50-350 4-22 Y180L-4/22 970 8 20 2YA2160 2100 × 6000 2 5-150 ≤400 100-500 4-22 Y180L-4/22 730 6-8 20 3YA2160 2100 × 6000 3 5-100 ≤ 400 100-500 4-30 Y200L-4/30 730 6-8 20 2YA2460 2400 × 6000 2 5-150 ≤ 400 150-700 4-37 Y225S-4/37 730 6-8 20 3YA2460 2400 × 6000 3 5-150 ≤ 400 150-700 4-37 Y225S-4/37 730 6-8 20 精彩文档
振动筛技术规格书 现就国电宁夏英力特积家井煤业有限公司宋新庄煤矿工程选煤厂项目（2.0Mt/a）振动筛的相关技术问题明确如下： 一、投标设备有关技术参数 1.振动筛WYK1842数量：2台 序号名称参数 1 筛面长度 4. 2 m 2 筛面宽度 1.8 m 3 入料性质不粘煤 4 筛孔尺寸φ200mm 5 入料粒度300~0mm 6 处理量不小于800 t/h 7 筛面尺寸4200 （长）×1800 （宽） 8 双振幅8-11mm
9 振动方式整机振动 10 频率730r/min 11 减振方式一次减振 12 筛面层数1层 13 配用电机 型号 供电频率50Hz 功率15KW 电压660V 防护等级IP55 绝缘等级 F 驱动形式一台左装，一台右装 2.振动筛WYK1542数量：1台 序号名称参数 1 筛面长度 4. 2 m 2 筛面宽度 1.5 m
3 入料性质不粘煤 4 筛孔尺寸φ50mm 5 入料粒度200~0mm 6 处理量不小于250 t/h 7 筛面尺寸4200 （长）×1500 （宽） 9 振动方式整机振动 10 频率730r/min 11 减振方式一次减振 12 筛面层数1层 13 配用电机 型号 供电频率50Hz 功率11KW 电压660V 防护等级IP55 绝缘等级 F 驱动形式右式（顺煤流方向）
3.振动筛WYK1536数量：2台 序号名称参数 1 筛面长度 3.6 m 2 筛面宽度 1.5 m 3 入料性质不粘煤 4 筛孔尺寸φ50mm 5 入料粒度200~0mm 6 处理量不小于500 t/h 7 筛面尺寸3600 （长）×1500 （宽） 9 振动方式整机振动 10 频率730r/min 11 减振方式一次减振 12 筛面层数1层 13 配用电机 型号YB160L-6 供电频率50Hz
直线型振动筛使用说明书 沧州市华油飞达有限公司
用户须知 操作和维修振动筛前，必须首先阅读本使用手册，以及相关 的钻采设备操作的相关规定，并正确的安装、使用和维修。 因用户操作不当所引起的事故、机器故障所造成的损失，厂 家不承担相关责任。 易损件的更换须符合供货方的要求，因使用不配套产品所引 起的机器故障，厂家不承担相关责任。 由于设计改进、特殊定货等原因，出厂产品可能存在与本手 册存在细微的差异，请查阅相关随机文件。
目录 一. 概述 二. 型号、规格、主要尺寸 三. 主要技术参数 四. 结构及特点 五. 工作原理及性能比较 六. 运输、安装与调试 七. 安全注意事项 八. 维护保养 九. 电气控制 十. 常见故障及排除 十一. 订货须知 附录1：易损件清单 附录2：发货清单
一概述 在钻井过程中，井底产生的岩屑由钻井液带到地面，要求将岩屑及时从钻井液中清除掉。振动筛是钻井设备必备的几种清除岩屑的设备之一。如果振动筛不能正常工作，那么后续的固控设备（旋流器、离心机等）将很难正常工作。钻井液振动筛是固控系统中的关键设备。 我公司生产的HG320A型直线型振动筛是一种用于处理钻井液固相颗粒的专用设备。该振动筛是在综合国内外振动筛优点的基础上，精心设计，精工制造，适用于各类泥浆净化系统的配套，对于清除钻井液中固相颗粒有非常理想的效果。 HG320A型直线型振动筛主要特点是有极好的运移性，能极好的适应钻井作业频繁移动的特点，同时安装简单，筛网更换方便，操作简便，工作性能优良，大大的降低日常工作量，同时又能保证钻井液处理后固相颗粒达到后续设备的要求，对整个钻井系统的稳定工作提供充足的保证。 二型式、规格、主要尺寸 2.1 结构型式 单筛，双联筛，三联筛 2.2 筛网规格 筛网目数：20-200 筛网面积：1250×630mm 2.3 筛网型式 楔块固定
振动筛筛网规格 标准规格振动筛筛网简介 不锈钢网主要用于酸、碱环境条件下筛分和过滤，石油工业作泥浆网、化工化纤工业作筛滤网、电镀工业作酸洗网，气体、液体过滤和其它介质做分流用。一般采用不锈钢网丝、镍丝、黄铜丝为材料。金属丝编织密纹网中纬丝聚密排列，有平纹编织，斜纹荷兰编织，反向荷兰编织五种方法。不锈钢网的规格8目-325目。本公司生产的不锈钢网具有过滤性能稳定、精细等特点。也可根据用户需要设计制作各种型号的不锈钢网产品。 材料：不锈钢网丝、镍丝、黄铜丝。主要用于气体、液体过滤和其它介质分离用。 不锈钢耐热、耐酸、耐腐蚀、耐磨损。正因为这些特性，不锈钢丝网才广泛用于矿业、化工、食品、医药等行业。 不锈钢筛网特点：耐酸、耐碱、耐锈蚀性能好；拉力、韧性和耐磨性强，经久耐用；耐高温氧化，304不锈钢筛网耐受温度位800摄氏度。。光洁度高，不必表面处理，维护方便简单。 主要材质：304材质筛网、316L材质筛网 与生产现场设备配套的筛机定制 特殊物料筛分设备的定制（如易燃、易爆、强酸、强腐蚀等物料） 特殊结构要求的设备设计、制造 与筛机关联的配套设备的设计制造（如给料、输送、除尘） 提供在线设备的改制 振动筛的超声波系统改装、加装 直线筛的超声波系统改装、加装 超声波振动筛的维护、改制及零件提供 直线振动筛是流水线作业中常用的一种振动筛设备。该设备是利用振动电机激振作为振动源，使物料在筛网上被抛起，同时向前作直线运动。物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。在实际应用中，直线振动筛型号有很多种，客户可以任意选择。 在工作过程中，直线振动筛采用双振动电机驱动。当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。物料在筛面上被抛起，跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。
武汉钢铁（集团）公司编号：Q/WGY 设备使用规程批准日期： 金山店铁矿生效日期: 圆振动筛 1.设备性能、传动示意图及电气原理图 1.1设备性能： (表一) 1.2传动示意图及电气原理图 1.2.1传动示意图 1.2.2电气原理图 2. 操作前检查确认 2.1上岗操作人员必须持有本岗位操作证和操作牌。 2.2开机前应对下列部位进行检查： 2.2.1机械设备
2.2.1.1检查各部联接螺栓的紧固状况； 2.2.1.2检查润滑系统的状况； 2.2.1.3用手盘车检查激振器是否转动灵活、有无卡死、别动现象； 2.2.1.4检查喷水装置水压状况； 2.2.1.5检查给矿管路和溜槽状况； 2.2.2电气设备 2.2.2.1检查并调节保护装置； 2.2.2.2检验所有自控仪表的功能是否有效； 2.2.2.3检测机器保护装置是否有效； 2.2.2.4检验保护测量装置功能是否有效； 2.2.2.5检测所有激振器和机架的接地电阻； 2.2.2.6检测所有电气设备的设定值。 2.2.3设备周围、防护罩内是否有人或障碍物。 2.2.4 掌握开停车,给矿、停矿信号，信号不明不准操作。 3. 操作程序 3.1操作前检查确认无误，且后续设备开始运转正常后，得到给矿信号方可开车操作； 3.2 当得到停车信号时,先停给矿后，方可停振动筛。 3.3运转中进行各部检查。 4. 运转中异常状态的紧急处理规定 4.1运转中注意设备的运行声响，各转动部位的温度变化，如有异常，应立即停车，查明原因。 4.2 注意各部螺栓有无松动，如发现问题，需查明原因，并进行处理。 4.3试运转开车时如出现声响异常或弹簧有异常跳动，致使筛机不能正常运转，应立即停车，查明原因。 4.4 经常检查筛下漏斗、喷水管路，防止堵塞，并立即疏通。 4.5 如开车后短时间振动器产生不正常声响或温度急剧上升，应立即停车，查明原因。 5. 运转中的注意事项及严禁事项 5.1均衡给矿，并根据矿石的粒度调整给矿量，确保筛粉质量。 5.2筛网破损严重，停止给矿、给水更换筛网。 5.3运转中应随时注意触摸屏设备上各种电子监控装置、电流表、温度计、压力表、信号指示灯等的指
型号1： ZS3/Z-01型振动筛 1．用途及适用范围： ZS3/Z-01钻井液振动筛为钻井液中的第一级固控设备，主要用来筛分钻井液中的有害固相颗粒，此钻井液振动筛为三段式直线振动筛，该筛适合油田2000米以上各类钻机的配套使用。 2．结构特点 ▲ZS3/Z-01为三段式筛、直线型振动轨迹筛。 ▲采用2台美国进口MARTIN高G震力长轴激振电机，可在筛网上输出7.3G的震力。振动筛噪音低于78 dBA。 ▲筛箱筛网可配置平板或波浪型结构的钩边筛网，筛网过滤面积大，可适应不同钻井工况下的泥浆处理。 ▲筛网采用压块张紧螺栓拉紧机构，可以快速简便地更换筛网。 ▲筛架为丝杆结构装置，结构简单可靠，可在不间断作业情况，可快速改变筛架-1°～5°的倾角，确保泥浆能合理、有效的得到处理。 ▲筛架支撑减振器采用橡胶复合弹簧，振动效果好，噪音低，使用寿命长。 ▲此型振动筛结构紧凑，体积轻便，占地面积小， ZS3/Z-01结构示意图
▲ 振动筛进料器（泥浆盒）与井口溢流管线接口可根据用户选择在泥浆盒的两侧面或背面连 接管线。 技术性能参数 筛网规格 平板或波浪形钩边筛网3-1050×700；筛目：80～200目 激振电机 SVX18-7710 (进口马丁长轴电机)：２-1.865KW 最大振动强度 7.1～7.2Ｇ 振动幅度： ≥5.5mm 筛箱倾角 -１°～+5° 防爆等级 Exd ⅡBT4 防护等级 IP55 外形尺寸（长×宽×高） 2950×1694×1580mm 重量 1950Kg 筛网面积（㎡） ≥2.3 筛分固相颗粒直径（μm ） ≥75 钻井液处理能力（m3/h ） ＞200 型号2： ZS3/Z-02型振动筛 1．用途及适用范围： ZS3/Z-02钻井液振动筛为钻井液中的第一级固控设备，主要用来筛分钻井液中的有害固相颗粒，此钻井液振动筛为三段式直线振动筛，该筛适合油田2000米以上各类钻机的配套使用。 ZS3/Z-02结构示意图
府谷县万达煤矿（振动筛、溜筛） 技 术 文 本 时间：2011年6月8日
第五部分技术文本 一、总则 1、本协议书用于府谷县万达煤矿地面筛选振动筛设备。它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。 2、本协议提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方保证提供符合本协议书和有关国家及部门标准的优质产品。 3、本协议书所使用的标准如遇与卖方所执行的标准发生矛盾时，按较高标准执行。 4、在合同签定后，如标准、规程和规范发生变化时, 卖方须提供满足新的标准、规程和规范要求的优质产品。具体事宜由买、卖双方协商确定。 5、需方定购的是振动筛设备的成套设备，对于属于整套设备所需的零、部件和配置功能，即使本合同附件未列出或数量不足，卖方仍须在执行合同时补足。 本规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等效力。 二、设备整体制造标准及要求 1、标准:
机械行业标准：JB/T789.1-1999 企业标准：Q/AZ003-2001 2、制造要求：整体制造优于或满足《煤炭工业矿井设计规范》、《煤矿安全规程》、《煤矿安全质量标准化标准》现行版的相关规定和要求。 三、振动筛、溜筛技术规格及性能要求 该设备用于府谷县万达煤矿生产筛分系统内，整机具有防爆性能。 1.主要技术规格 ⑴、设备名称：振动筛； ⑵、数量：一台； ⑶、型号：WZXD—20×61； ⑷、用途：混煤筛分； ⑸、处理能力： 400-500t/h； ⑹、筛面面积：2×6.1m2； ⑺、筛面规格：2000×6000mm ⑻、筛面层数：1层： ⑼、入料粒度：≦90mm； ⑽、筛面材质：筛面16Mz板冲孔； ⑾、筛孔尺寸：孔径≦40mm； ⑿、筛面寿命：正常使用情况下入料端2年，其它3年以
钻井液振动筛及型号产品规格 （1）美国眼镜蛇振动筛网18目－80目×1830mm760mm （2）BL—50型美国布兰特板框振动筛网18目-150目×1250mm×630mm （3）美国德瑞克波浪纹三层钻井液振动筛网1050目×695mm （4）斯瓦克波浪纹高频粘合振动筛1050目×695mm （5）长安二机双层粘合振动筛网20目-100目×1150mm×76mm （6）NS--115/2（华油）双层振动筛动40目/20目-100目/20目×1150mm×1000mm （7）罗马尼亚钻机双层粘合振动筛网40目/20目-100目/20目×1170mm×1670mm （8）川矿HS—821双层粘合筛网20目--100目×2050mm×1120mm （9）川矿 HS—821型双层除砂器筛网100目/20目-150目×1735mm×520mm （10）NS---861型（陕西）除砂器筛网100目-150目/20目×1800mm×560mm （11）长安3zzS－D单层勾边网12目-100目×250mm×1120mm （12）德瑞克板式高频粘合筛网1050mm×695mm 德瑞克平面筛网PWP48-30D 40mesh/20meshx700x1050 80mesh/20meshx700x1050 120mesh/30meshx700x1050 160mesh/40meshx700x1050 注：以上规格40目-200目 德瑞克PMD 48-30D 20mesh/12meshx700x1050
波浪型筛网40mesh/18mesh/12meshx700x1050 100mesh/40mesh/20meshx700x1050 160mesh/60mesh/20meshx700x1050 200mesh/60mesh/20meshx700x1050 注：以上规格20目-200目 坎特龙三层粘合振动筛筛网40mesh/20mesh/12meshx715x1215 80mesh/40mesh/12meshx715x1215 120mesh/40mesh/20meshx715x1215 180mesh/60mesh/20meshx715x1215 注：以上规格20目-200目 斯瓦克振动筛钢板粘合网40mesh/12meshx900x1146 80mesh/20meshx900x1146 140mesh/20meshx900x1146 注：以上规格20目-160目 华油振动筛NS-115/2 60mesh/20meshx1150x1000 100mesh/20meshx1150x1000 高效除砂器 上网GZS-2 40mesh/12meshx950x800 60mesh/20meshx950x800 80mesh/20meshx950x800
1．用途及适用范围： ZS3/Z-01钻井液振动筛为钻井液中的第一级固控设备，主要用来筛分钻井液中的有害固相颗粒，此钻井液振动筛为三段式直线振动筛，该筛适合油田2000米以上各类钻机的配套使用。 2．结构特点 ▲ ZS3/Z-01为三段式筛、直线型振动轨迹筛。 ▲ 采用2台美国进口MARTIN 高G 震力长轴激振电机，可在筛网上输出7.3G 的震力。振动筛噪音低于78 dBA 。 ▲ 筛箱筛网可配置平板或波浪型结构的钩边筛网，筛网过滤面积大，可适应不同钻井工况下的泥浆处理。 ▲ 筛网采用压块张紧螺栓拉紧机构，可以快速简便地更换筛网。 ▲ 筛架为丝杆结构装置，结构简单可靠，可在不间断作业情况，可快速改变筛架-1°～5°的倾角，确保泥浆能合理、有效的得到处理。 ▲ 筛架支撑减振器采用橡胶复合弹簧，振动效果好，噪音低，使用寿命长。 ▲ 此型振动筛结构紧凑，体积轻便，占地面积小， ▲ 振动筛进料器（泥浆盒）与井口溢流管线接口可根据用户选择在泥浆盒的两侧面或背面连接管线。 ZS3/Z-01结构示意图
1．用途及适用范围： ZS3/Z-02钻井液振动筛为钻井液中的第一级固控设备，主要用来筛分钻井液中的有害固相颗粒，此钻井液振动筛为三段式直线振动筛，该筛适合油田2000米以上各类钻机的配套使用。 2．结构特点 ▲ ZS3/Z-02为三段式筛、直线型振动轨迹筛。 ▲ 采用2台美国进口MARTIN 高G 震力长轴激振电机，可在筛网上输出7.3G 的震力。振动筛噪音低于78dBA 。 ▲ 筛箱筛网可配置平板或波浪型结构的钩边筛网，筛网过滤面积大，可适应不同钻井工况下的泥浆处理。 ▲ 筛网采用压块张紧螺栓拉紧机构，可以快速简便地更换筛网。 ▲ 筛架为手动液压油缸推动杆升降结构装置，结构简单可靠，可在不间断作业情况，可快速改变筛架-1°～5°的倾角，确保泥浆能合理、有效的得到处理。 ▲ 筛架支撑减振器采用橡胶复合弹簧，振动效果好，噪音低，使用寿命长。 ▲ 此型振动筛结构紧凑，体积轻便，占地面积小。 ▲ 振动筛进料器（泥浆盒）与井口溢流管线接口可根据用户选择在泥浆盒的两侧面或背面连接管线。 ZS3/Z-02结构示意图
目录 1、编制说明 2、编制依据 3、工程概况 4、主要施工方法和措施 5、机具、材料使用计划 6、安全技术措施 7、现场组织机构
1、编制说明 本施工方案是为石钢高炉区节能环保综合治理改造建筑安装工程一标段筛分室四台振动筛安装而编制的施工方案，根据设计图纸、设备说明书及国家现行的规范及验评标准并结合工程的实际情况编制。 2、编制依据： 2.1 冶金机械设备安装工程施工及验收规范（焦化设备）YBJ214-88 2.2 现场设备、工业管道焊接工程施工验收规范GB50236-97 2.3 机械设备安装工程施工及验收通用规范GB50231-98 2.4 施工图纸 2.5 设备说明书 2.6设备起重吊装工程手册 3、工程概况 筛分室共有四台振动筛，其中矿石振动筛两台、焦炭振动筛两台。位于+9.800m标高平面。矿石振动筛型号为：2BTS1842，为双层筛面，单重为14.5吨，焦炭振动筛型号：BTS1842，为单层筛面，单重为12吨。 4、主要施工方法和措施 4.1设备安装工艺流程 设备运输 基础复验、放线 设备组装设备吊装就位设备找平找正试运转 联动试运转交工验收 4.2设备的开箱及资料审查 设备的开箱是设备安装的重要环节，它不单是指有形箱的拆除、清点，还有非标准设备到货后质量检查、资料合格证的检查验收等。设备开箱有建设单位人员在场，所有的设备的图纸、说明书、合格证等资料妥善保管、归纳存档、技术人员会同甲方技术人员对设备的数量、质量进行检查，如有缺损、缺件及时向厂家反馈信息，开箱后填写开箱记录。
4.3设备基础验收 设备安装前必须对基础进行验收，土建专业应出具技术资料，着重检查基础的外形尺寸、标高，基准线中心线位置、预留孔的位置、填写基础验收记录。运转设备垫铁位置要比静止设备要求高，表面需用刨锤凿平。 4.4振动筛安装 振动筛主要用于焦碳和矿石的筛选，分别平行放置两台（其中1台生产，1台备用）。由受卸槽经皮带输送机运来的焦碳和矿石，经振动筛一次筛分后，大块焦炭（＞10mm）和矿石（＞5mm）经带式输送机送到矿焦槽，碎焦（≤10mm）、碎矿（≤5mm）经返焦、返矿皮带机又回到受料槽。振动筛的安装主要包括轨道安装和振动筛本体安装，振动筛本体安装采用地面组装完毕之后，整体吊装的方案进行安装。 4.4.1轨道安装 振动筛轨道采用22kg/m的轻轨，轻轨下面通过垫铁找平后，然后把轻轨、垫铁和预埋垫板焊接牢固。垫铁的尺寸大小为150mm*200mm，厚度为δ=2、4、6、10、20，每组垫铁的间距不超过500mm。首先按图纸认真复测基础的表面质量、标高、轨道中心线，确保各项允差在范围之内。基础符合要求后进行轨道安装，轨道安装偏差要求为：轨道中心线位置偏差≦5mm，轨道顶面标高差≦5mm。为便于设备吊装就位，轨道的长度应探出外墙框架1m左右，待吊装完毕后，再割除图纸多于长度部分。4.4.2振动筛安装 4.4.2.1设备运输 设备到货后，按要求运输到现场，由施工单位、监理公司、业主（或设备厂家）共同参加，进行设备开箱检查，打开包装箱后，依照装箱单逐项检查，看各零部件名称、规格、数量是否齐全，有无损坏，重要几何参数是否与设计相符，并填写开箱检查记录，由各参加单位代表签字。 4.4.2.2设备组装 1）机器在组装前，首先参照装箱单检查零件是否齐全和损坏，其中振动器自出厂之日起，若超过六个月时，安装前将振动器拆下清洗，注入新润滑脂（3号复合锂基润滑脂）。振动器重新安装后，用于转动偏心块，不得有阻力过大和卡死现象，否则应及时查清原因加以调整。2）首先把筛架垂直吊起，安装下面的四个轨道轮，安装完毕后，下面用道木垫平后落下，参照安装图进行组装。把弹簧置于支承座上，使支承座上的凸台进入弹簧的内孔，然后吊装筛箱，一定要使弹簧的内孔上下均与支承板的凸台对中，将筛箱垂直下落，置于弹簧上，利用在
河南开祥天源化工有限公司 PBT一期项目 振动筛 技术规格书 订货方：河南开祥天源化工有限公司 日期：2012年10月9日
1.设计制造检验过程中遵循的标准和规范 国务院第549号令《特种设备安全监察条例》 国家质量技术监督局《锅炉压力容器制造许可条件》2003年194号文TSG R0004-2009 《固定式压力容器安全技术监察规程》 GB150-1998 《钢制压力容器》 JB4710-2005 《钢制塔式容器》 JB4731-2005 《钢制卧式容器》 HG20652 -1998 《塔器设计技术规定》 HG/T 2268-2009 《钢制机械搅拌容器技术条件》 GB/T13148-2008 《不锈钢复合板焊接技术要求》 NB/T47003.1-2009 《钢制焊接常压容器》 GB50341-2003 《立式圆筒形钢制焊接油罐设计规范》 GB50128-2005 《立式圆筒形钢制焊接储罐施工及验收规范》GB/T985.1-2008 《气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口》GB986-1988 《埋弧焊焊缝坡口的基本形式与尺寸》 JB4708-2000 《钢制压力容器焊接工艺评定》 JB4709-2000 《钢制压力容器焊接规程》 JB4730-2005 《承压设备无损检测》 HG20580-1998 《钢制化工容器设计基础规定》 HG20581-1998 《钢制化工容器材料选用规定》 HG20582-1998 《钢制化工容器强度计算规定》 HG20583-1998 《钢制化工容器结构设计规定》 HG20584-1998 《钢制化工容器制造技术要求》 HG20585-1998 《钢制低温压力容器技术要求》 GB713-2008 《锅炉和压力容器用钢板》 GB24511-2009 《承压设备用不锈钢钢板及钢带》 NB/T47002.1-2009 《压力容器用爆炸焊接复合钢板》 HG/T20592～20635-2009 《钢制管法兰、垫片、紧固件》 GB/T 13403-2008 《大直径钢制法兰用垫片》 JB4700～4707-2000 《压力容器法兰》 NB/T47008～47010-2010 《承压设备用用钢锻件》 HG21514～21535-2005 《钢制人孔和手孔》 HG21594～21604-1999 《不锈钢人、手孔》 JB/T4737-2002 《钢制压力容器用封头》 JB/T4736-2002 《补强圈》 HG/T21574-2008 《化工设备吊耳》
YK系列圆振动筛使用说明书
目录 一、机器的用途 (4) 二、型号及说明 (4) 三、规格及技术性能参数 (5) 四、产品外形及基础图 (6) 五、原理及结构特征 (7) 六、产品验收 (9) 七、起吊运输与保管 (9) 八、机器的安装、调试、试运转 (9) 九、机器操作规程 (11) 十、可能出现的故障及处理意见 (13) 十一、易损件明细表 (15)
一、机器的用途 亲爱的用户，随着经济形式迅猛发展，市场上对建筑材料的要求越来越高，数量不断增大，为了满足用户的需求，本公司在产品结构上作了很大的改进。 本筛机是在参考了目前市场上先进机种和结构的基础上推出的新一代座式圆振动筛。它主要用于矿山、化工、煤炭等建筑面料，碎石、采石、砂石等的分级，主要用于砂石的分类、筛选等。是破碎机的分级设备，本类筛机具有外形新颖，性能可靠，噪声小，维修方便，技术参数合理，生产能力大等特点。 欢迎广大用户选用。 二、型号及说明 2 Y K （F）-- 12 45 圆振动筛 筛面长度（分米） 筛面宽度（分米） 封闭 激振器结构为块偏心式 运动轨迹为圆形 筛面层数
三、规格及技术性能参数 表1续
表中所列规格型号为标准规格，也可根据用户提供的相关数据进行非标设计四、产品外形及基础图（见总图）
五、工作原理及结构特征 1、工作原理 圆振动筛是一个以筛箱、激振器等可动部分为质量m，以金属螺旋弹簧或橡胶弹簧为弹性元件C，以激振器为激振机构的单质量强迫振动系统的筛分设备。电机通过轮胎式连轴节驱动激振器、偏心块高速度旋转产生强大的离心力，使筛箱作强制性、连续的圆运动，物料则随筛箱在倾斜的筛面上作连续的抛掷，不断地翻转和松散，细粒级有机会向料层下部移动，并通过筛孔排出，卡在筛孔的物料可以跳出，防止筛孔堵塞。这样周而复始的完成了粒度的分级和筛选过程。 2、结构特征 本类筛机电机均可左右装，为了方便使用，请用户在订货时予以说明。如果无特殊要求，则按左装供货。 本筛机由筛箱、支撑装置、激振器、轮胎式联轴节、电机等主要构件组成。并可根据用户要求加防尘罩装置，以减少灰尘散布在空气中，可减少对周围环境的污染。 筛面是筛箱的主要工作构件，其采用冲孔筛板，亦可根据需要使用优质耐磨钢丝编织而成的金属网，非金属网面等，网孔的大小控制分级粒度。可按用户要求设计。 筛箱是筛机的最大部件，为了防止在高速运动中出现构件开裂折断情况，大部分零部件间采用了高强度螺栓连接。 激振器的作用是向筛机提供动力。本筛机每个侧板上安装一组激振器，由中
技术参数 型号筛面规格 (mm) 层 数 筛孔尺 寸 (mm) 进料粒 度 (mm) 处理能力 (t/h) 电机功率 (kw) 电机型号 偏心轴转 速(r/min) 双振 幅 (mm) 筛面倾 角(℃) 2YA1237 1200×3700 2 3-50 ≤2007.5-80 4-15 Y160L-4/15 970 8 20 3YA1237 1200×3700 3 3-50 ≤2007.5-80 4-15 Y160L-4/15 970 8 20 2YA1548 1500×4800 2 5-50 ≤40050-208 4-15 Y160L-4/15 970 8 20 3YA1548 1500×4800 3 5-50 ≤40050-250 4-15 Y160L-4/15 970 8 20 2YA1848 1800×4800 2 5-80 ≤40050-260 4-18.5 Y180M-4/18.5 970 8 20 3YA1848 1800×4800 3 5-80 ≤40050-300 4-18.5 Y180M-4/18.5 970 8 20 2YA1860 1800×6000 2 5-80 ≤40050-300 4-18.5 Y180M-4/18.5 970 8 20 3YA1860 1800×6000 3 5-80 ≤40050-350 4-22 Y180L-4/22 970 8 20 2YA2160 2100×6000 2 5-150 ≤400100-500 4-22 Y180L-4/22 730 6-8 20 3YA2160 2100×6000 3 5-100 ≤400100-500 4-30 Y200L-4/30 730 6-8 20 2YA2460 2400×6000 2 5-150 ≤400150-700 4-37 Y225S-4/37 730 6-8 20 3YA2460 2400×6000 3 5-150 ≤400150-700 4-37 Y225S-4/37 730 6-8 20
振动筛用户手册 1、安装调试 1.1机器在安装前，首先参照装箱单检查零部件是否齐全和损坏。 1.2参照安装图进行安装，其中支承底架必须水平安装在基础上，基础应具有足够的刚度和强度，来支承振动筛的全部动负荷和静负荷。 1.3可利用筛箱耳轴吊运筛机，不可直接挂在激振器上吊运整个筛子。 1.4安装筛机时，应确保筛箱与料斗、料槽等一类非运动件之间保持最小80mm 间隙。 1.5设备安装后，筛面左右保持水平，否则，可在弹簧座与支承件间垫薄铁片进行调整。 1.6弹簧必须处于垂直状态，弹簧固定架固定在筛箱的耳轴上。 1.7振动筛驱动方向定为，站在给料端，面对物料流动方向，观察电机位置，左手方为左向驱动，右手方为右向驱动。本振动筛采用对称设计，两侧均有皮带轮。更换电机位置可实现改变左右驱动方向。 1.8确保V带张力有充分的调整量，两个皮带轮端面调整在一个平面内。 1.9试车前必须用手（或其它方法）转动激振器。转动灵活，无卡阻现象时，方可开动机器。 1.10安装调整结束后，应进行不少于2小时空载试运转，要求运转平稳，无异常噪音，轴承最高温度不超过75℃。 1.11用户可根据现场使用情况，通过适当增减副偏心块的数量、调整振幅的大小，以达到理想的筛分效果。
2、维修与保养 2.1轴承正常的工作温度不应超过75℃，新激振器因为有一个跑合过程，故可能温度略高一些，但经过运转8小时以后，温度应稳定下来，如果温度继续过高，应停机检查。 2.2更换V带时，应完全松开电机地脚，方便地放入胶带轮糟内，不允许用棍棒或其它物体撬V带，V带的涨紧力必须适合，胶带轮必须对正，在首次调整张力又运行48小时后，再重新调整一次。 2.3激振器与筛箱联结的螺栓为高强度螺栓，不允许用普通螺栓代替，必须定期检查紧固性，最少每月检查一次。其中任意一个螺栓松动，也会导致其它螺栓剪断，引起筛机损坏。 2.4采用的高强度螺栓、螺母和垫圈，必须符合GB1231-76《钢结构用高强度大六角螺栓、大六角螺母、垫圈技术条件》的要求。连接时施加的扭矩符合下表。表1高强螺栓旋紧扭距表 2.5为了防止焊接引起的内应力，一般情况下不允许在现场对筛箱及任何辅助件进行焊接，必须焊接时，应由熟练的操作人员进行。建议采用以下的步骤。2.5.1焊补开裂时为防止裂纹延伸，在裂纹的每一端钻16mm直径孔。 2.5.2用圆铲子沿裂纹两面铲出坡口。 2.5.3先预热60℃左右，用3mm直径的506电焊条进行焊接，并防止任何夹渣和咬肉。 2.5.4磨光两侧突起焊肉。
