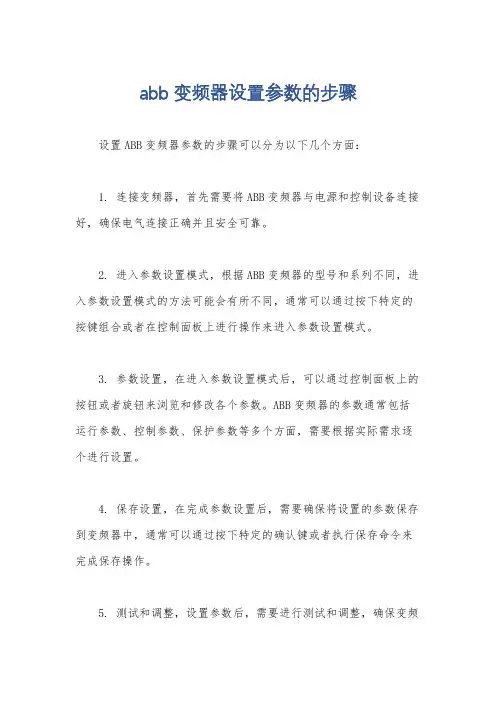

abb变频器设置参数的步骤设置ABB变频器参数的步骤可以分为以下几个方面：
1. 连接变频器，首先需要将ABB变频器与电源和控制设备连接好，确保电气连接正确并且安全可靠。
2. 进入参数设置模式，根据ABB变频器的型号和系列不同，进入参数设置模式的方法可能会有所不同，通常可以通过按下特定的按键组合或者在控制面板上进行操作来进入参数设置模式。
3. 参数设置，在进入参数设置模式后，可以通过控制面板上的按钮或者旋钮来浏览和修改各个参数。
ABB变频器的参数通常包括运行参数、控制参数、保护参数等多个方面，需要根据实际需求逐个进行设置。
4. 保存设置，在完成参数设置后，需要确保将设置的参数保存到变频器中，通常可以通过按下特定的确认键或者执行保存命令来完成保存操作。
5. 测试和调整，设置参数后，需要进行测试和调整，确保变频
器的运行符合预期，并且能够满足实际的控制需求。
在测试和调整过程中，可能需要对部分参数进行微调或者修改。
总的来说，设置ABB变频器参数的步骤包括连接变频器、进入参数设置模式、参数设置、保存设置以及测试和调整。
在进行参数设置时，需要根据具体的应用需求和变频器型号来进行操作，确保参数设置的准确性和有效性。

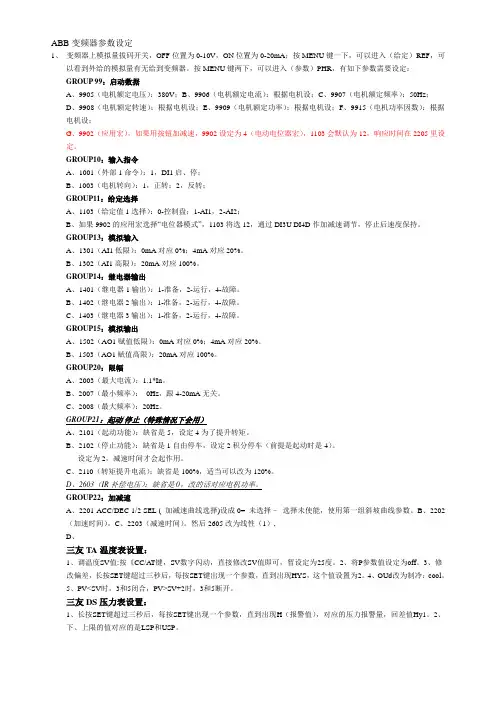

ABB变频器参数设定1、变频器上模拟量拔码开关，OFF位置为0-10V，ON位置为0-20mA；按MENU键一下，可以进入（给定）REF，可以看到外给的模拟量有无给到变频器。
按MENU键两下，可以进入（参数）PHR，有如下参数需要设定：GROUP 99：启动数据A、9905（电机额定电压）：380V；B、9906（电机额定电流）：根据电机设；C、9907（电机额定频率）：50Hz；D、9908（电机额定转速）：根据电机设；E、9909（电机额定功率）：根据电机设；F、9915（电机功率因数）：根据电机设；G、9902（应用宏），如果用按钮加减速，9902设定为4（电动电位器宏），1103会默认为12，响应时间在2205里设定。
GROUP10：输入指令A、1001（外部1命令）：1，DI1启、停；B、1003（电机转向）：1，正转；2，反转；GROUP11：给定选择A、1103（给定值1选择）：0-控制盘；1-AI1，2-AI2；B、如果9902的应用宏选择“电位器模式”，1103将选12，通过DI3U DI4D作加减速调节，停止后速度保持。
GROUP13：模拟输入A、1301（AI1低限）：0mA对应0%；4mA对应20%。
B、1302（AI1高限）：20mA对应100%。
GROUP14：继电器输出A、1401（继电器1输出）：1-准备，2-运行，4-故障。
B、1402（继电器2输出）：1-准备，2-运行，4-故障。
C、1403（继电器3输出）：1-准备，2-运行，4-故障。
GROUP15：模拟输出A、1502（AO1赋值低限）：0mA对应0%；4mA对应20%。
B、1503（AO1赋值高限）：20mA对应100%。
GROUP20：限幅A、2003（最大电流）：1.1*In。
B、2007（最小频率）：0Hz，跟4-20mA无关。
C、2008（最大频率）：20Hz。
GROUP21：起动/停止（特殊情况下会用）A、2101（起动功能）：缺省是5，设定4为了提升转矩。

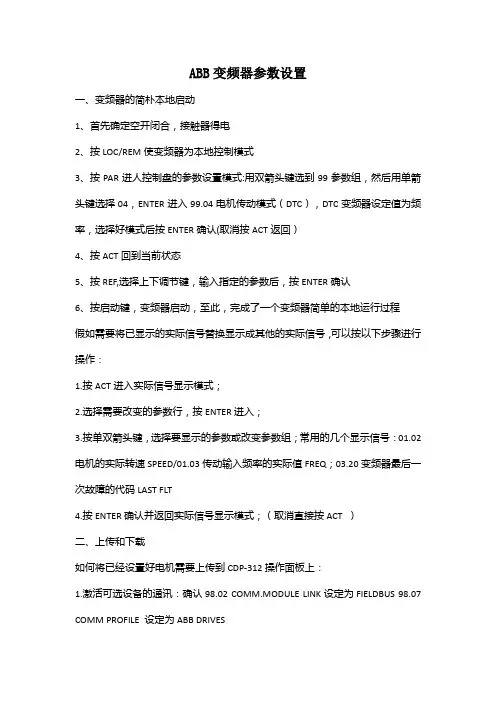

ABB变频器参数设置一、变频器的简朴本地启动1、首先确定空开闭合，接触器得电2、按LOC/REM使变频器为本地控制模式3、按PAR进人控制盘的参数设置模式:用双箭头键选到99参数组，然后用单箭头键选择04，ENTER进入99.04电机传动模式（DTC），DTC变频器设定值为频率，选择好模式后按ENTER确认(取消按ACT返回）4、按ACT回到当前状态5、按REF,选择上下调节键，输入指定的参数后，按ENTER确认6、按启动键，变频器启动，至此，完成了一个变频器简单的本地运行过程假如需要将已显示的实际信号替换显示成其他的实际信号，可以按以下步骤进行操作：1.按ACT进入实际信号显示模式；2.选择需要改变的参数行，按ENTER进入；3.按单双箭头键，选择要显示的参数或改变参数组；常用的几个显示信号：01.02电机的实际转速SPEED/01.03传动输入频率的实际值FREQ；03.20变频器最后一次故障的代码LAST FLT4.按ENTER确认并返回实际信号显示模式；（取消直接按ACT ）二、上传和下载如何将已经设置好电机需要上传到CDP-312操作面板上：1.激活可选设备的通讯：确认98.02 COMM.MODULE LINK设定为FIELDBUS 98.07 COMM PROFILE 设定为ABB DRIVES2.按LOC/REM切换到L本地控制状态；3.按FUNC进入功能模式；4.按单双箭头键进入UPLOAD功能按ENTER执行上传，完成后自动切换到当前信号显示模式；5.如果要将控制盘从一个传动单元移开前，确认控制盘处于远程控制模式状态（可以按LOC/REM进行改变）如何将数据从控制盘下载到传动单元： 1. 将存有上传数据的控制盘连接到传动设备； 2. 确认处于本地控制模式（可以按LOC/REM选择）；3. 按FUNC 进入功能模式；4. 进入DOWNLOAD 下载功能，按ENTER执行下载。
三、PLC与变频器PROFIBUS-DP通讯为了实现变频器与PLC之间的通讯，首先确定通讯模板已安上，然后把DP网线安装好。
ABB变频器的参数设置
1，输出模式开始，按下MENU/ENTER键，在按上下键可以出三种模式：1 ref 给定 2 par 参数3copy 拷贝
2 使用上下键进入par 在按MENU/ENTER键，显示出代码从01~99，如果想改变03组0301的参数，就在按MENU/ENTER键，进入0301，在快速的按两下MENU/ENTER或按住键保持两秒钟，则会显示参数值，并在参数值的下面有SET的字样，在按上下键就能修改想需要的参数值。
然后在按ENTER键就能保存当前设置的参数值。
3copy 拷贝可以从变频器中的参数复制到控制面板中，当变频器坏的时候能把参数拷贝到变频器中，就可以不用在重新设置参数了。
4在这个变频器中01组和04组是只读的参数，在04组是故障记录的参数，这组参数存储了最近变频器报告的故障记录。
例如：0403是显示最近的故障的时间，在这组参数可以方便我们在今后故障排除用。
5第99组是输入的电机的名牌的参数，9905是电机的额定电压，9906是电机的额定电流。
9907是电机的额定的频率，9908电机的额定转速。
9909是电机的额定功率。
6在默认的状态下，滚动显示三个参数值，0103输出的频率，0104是电流，0105是转矩，可以在3401中进行设置。
第14组是设定继电器在什么条件下输出的，1401是控制继电器1动作的条件。
第20组可以对电机的电流，频率，做出了最大和最小的限定。
ABB变频器参数设置1.变频器模式设置首先，需要确定变频器的工作模式。
常见的工作模式有V/F控制模式和矢量控制模式。
V/F控制模式适用于一般的功率驱动系统，矢量控制模式适用于高性能的驱动系统。
根据实际需求选择合适的工作模式。
2.输出频率设置输出频率是指电机的运行频率，也就是电机的转速。
根据实际需求设置输出频率。
通常情况下，输出频率可以设置为50Hz或60Hz，也可以根据实际需求进行调整。
3.输出电压设置输出电压是指变频器输出给电机的电压。
根据电机的额定电压设置输出电压。
一般来说，输出电压应该和电机的额定电压相当。
4.加速时间设置加速时间是指电机从静止状态加速到额定转速所需的时间。
加速时间过短可能会对电机造成较大的负载，加速时间过长则会影响电机效率。
根据实际需求设置合适的加速时间。
5.减速时间设置减速时间是指电机从运行状态减速到停止所需的时间。
减速时间过短可能会对电机造成较大的负载，减速时间过长则会影响电机效率。
根据实际需求设置合适的减速时间。
6.PID参数设置PID参数用于控制电机的闭环控制，可以提高电机的控制精度和稳定性。
PID参数包括比例系数、积分时间和微分时间。
根据实际需求设置合适的PID参数。
7.保护参数设置保护参数用于保护电机和变频器的安全运行。
包括过载保护、短路保护、过热保护等。
根据电机和变频器的额定功率设置合适的保护参数，以避免电机和变频器的损坏。
需要注意的是，以上参数设置只是一般性的建议，具体的参数设置还需要根据电机的实际情况和使用要求来确定。
在设置参数时，需要根据电机的负载特性、工作环境以及变频器的性能参数等因素进行综合考虑。
总结起来，ABB变频器的参数设置是一个相对复杂的过程，需要根据电机的实际工作需求和变频器的性能参数进行综合考虑。
合理的参数设置可以提高电机的效率和稳定性，保障电机和变频器的安全运行。

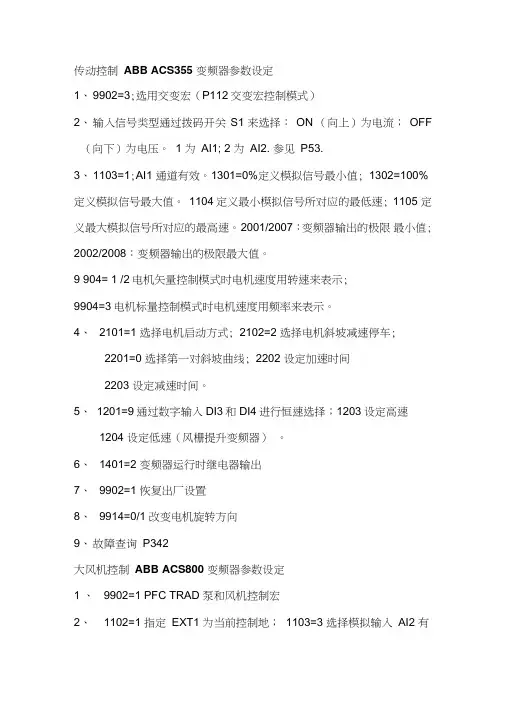

传动控制ABB ACS355 变频器参数设定1、9902=3;选用交变宏（P112交变宏控制模式）2、输入信号类型通过拨码开关S1 来选择：ON （向上）为电流；OFF （向下）为电压。
1 为AI1; 2 为AI2. 参见P53.3、1103=1;AI1 通道有效。
1301=0%定义模拟信号最小值; 1302=100% 定义模拟信号最大值。
1104定义最小模拟信号所对应的最低速; 1105 定义最大模拟信号所对应的最高速。
2001/2007：变频器输出的极限最小值; 2002/2008：变频器输出的极限最大值。
9 904= 1 /2电机矢量控制模式时电机速度用转速来表示;9904=3电机标量控制模式时电机速度用频率来表示。
4、2101=1 选择电机启动方式; 2102=2 选择电机斜坡减速停车;2201=0 选择第一对斜坡曲线; 2202 设定加速时间2203 设定减速时间。
5、1201=9通过数字输入DI3和DI4进行恒速选择；1203设定高速1204 设定低速（风栅提升变频器）。
6、1401=2 变频器运行时继电器输出7、9902=1 恢复出厂设置8、9914=0/1 改变电机旋转方向9、故障查询P342大风机控制ABB ACS800 变频器参数设定1 、9902=1 PFC TRAD 泵和风机控制宏2、1102=1 指定EXT1 为当前控制地；1103=3 选择模拟输入AI2 有效；1306=4MA设定AI2最小值；1307=20MA设定AI2最大值；1104=0HZ定义最小模拟信号所对应的最低速；1105=50HZ 定义最大模拟信号所对应的最高速；2001：变频器输出的极限最小值；2002：变频器输出的极限最大值。
3、1001=2 选择数字输入DI1 来控制变频器启停，1 启动0 停机。
4、2101=1 选择电机启动方式；2102=2 选择电机斜坡减速停车；2201=0选择第一对斜坡曲线；2202 设定加速时间2203 设定减速时间。
ABB变频器参数设置与故障报警一、ABB变频器参数设置1.进入参数设置菜单2.参数分类3.基础参数设置首先要设置变频器的型号，这个参数通常是由厂家提供的，可以在产品手册中找到。
然后是电源参数，主要包括输入电压、输入频率等。
最后是电机参数，需要设置电机的额定功率、额定电流、额定转速等。
4.功能参数设置功能参数设置可以根据具体需要进行调整。
其中运行控制参数包括启动方式、运行频率范围、加速时间、减速时间等；保护设置参数包括过流保护、过载保护、过压保护等；通信设置参数包括通信协议、通信地址、波特率等。
5.参数保存设置完成后，需要将参数保存到变频器内部的存储器中。
通常情况下，在设置界面中会有保存参数的选项，选择保存后，系统会自动将参数保存并生效。
6.参数读取和修改在实际运行中，可能需要对已设置的参数进行读取和修改。
通过菜单界面可以进入到参数列表，然后选择需要读取或修改的参数，按照提示进行操作即可。
二、ABB变频器故障报警1.故障报警方式2.常见故障类型(1)过载故障：当电机负载超过变频器的额定负载能力时，会触发过载保护功能，导致系统报警。
此时需要检查电机负载是否正常，如有异常需要及时处理。
(2)过流故障：当电机电流超过变频器的额定电流时，会触发过流保护功能，导致系统报警。
此时需要检查电流传感器、电机绕组是否正常，如有故障需要及时维修。
(3)过压故障：当输入电压超过变频器的额定电压时，会触发过压保护功能，导致系统报警。
此时需要检查电源线路是否正常，如有故障需要及时处理。
(4)温度故障：当变频器内部温度超过设定的阈值时，会触发温度保护功能，导致系统报警。
此时需要检查变频器散热系统是否正常，如有故障需要及时维修。
3.故障处理方法当系统出现故障报警时，需要根据报警代码和报警信息进行具体的故障处理。
一般情况下，可以按照以下步骤进行处理：(1)停机：在故障报警时，首先要立即停止系统运行，以免加剧故障的发展。
(2)查找原因：根据报警代码和报警信息，查找故障的原因。
ABB变频器（Variable Frequency Drive，简称VFD）是一种用于电动机控制的设备，可通过调节电机的转速来实现对电机的精确控制。
ABB变频器的参数设置是确保变频器按照要求运行的关键步骤。
本文将介绍ABB变频器参数设置的步骤。
步骤一：安全操作在进行ABB变频器参数设置之前，请确保已经熟悉相关的安全操作规程，并且按照规程佩戴必要的个人防护装备。
确保所有关联的电气电路已经切断电源，并且确认电路无电。
步骤二：访问参数设置界面开始设置ABB变频器的参数之前，首先需要访问参数设置界面。
这通常可以通过操作变频器上的控制面板或者使用相应的软件来完成。
步骤三：设置基本参数在参数设置界面中，首先需要设置一些基本参数，包括输入电压、输出电压、输出频率等。
这些基本参数需要根据实际需求进行设定，通常可以参考设备的技术规格书来获取相应的数值范围。
步骤四：设置运行参数在完成基本参数设置之后，需要设置一些与运行相关的参数，如加速时间、减速时间、最小频率、最大频率等。
这些参数设置会影响到电机的运行特性，根据实际需求进行调整。
步骤五：设置保护参数为了保护电机和变频器本身的安全运行，需要设置一些保护参数，如过载保护、过温保护、短路保护等。
这些保护参数需要根据实际情况进行设定，以确保设备在异常情况下能够自动停机或采取相应的保护措施。
步骤六：设置控制参数控制参数设置将影响到变频器对电动机的控制方式，如开环控制、闭环控制、矢量控制等。
根据实际需求进行选择，并进行相关参数的设置。
步骤七：保存参数设置在完成所有参数的设置之后，一定要记得保存这些参数设置。
通常可以在参数设置界面中找到保存或确认的选项，点击保存后，设备将会保存这些参数设置，并按照设置的参数进行运行。
步骤八：测试与调试在完成参数设置之后，建议进行一些测试与调试工作，以确保参数设置的准确性。
通过对变频器的运行状态进行观察和电机的实际控制效果进行测试，可以及时发现并纠正可能存在的问题。
ABB变频器参数和正反转设置ABB变频器是一种用于控制电机转速的设备，能够实现电机的无级调速，提高电机的运行效率，减少能源消耗。
变频器的参数设置和正反转设置对于变频器的正常运行以及电机的控制非常重要，下面我将详细介绍ABB变频器的参数设置和正反转设置。
一、变频器参数设置1.主要参数设置（1）额定电机功率和额定电压：根据实际应用需求，设置变频器的额定电机功率和电压。
一般变频器的额定电机功率会略大于电机的实际功率，这样可以提供过载保护能力。
（2）额定电流和电流限制：根据电机的额定电流设置变频器的额定电流和电流限制，确保电机在额定工况下运行稳定。
（3）电机类型：根据电机的类型选择对应的参数设置，如三相异步电动机、感应电动机等。
（4）控制模式：根据控制要求选择合适的控制模式，如开环控制、闭环控制等。
（5）电机过载保护：设置过载保护参数，以确保电机在超负荷工况下能够正常运行并自动停机保护。
（6）调速曲线：根据实际应用需求设置变频器的调速曲线，以实现电机的精确控制。
2.高级参数设置（1）启动方式：根据应用需求选择合适的启动方式，如定扭矩启动、定压启动、定电流启动等。
（2）速度控制方式：根据应用需求选择合适的速度控制方式，如矢量控制、V/f控制等。
（3）PID控制：如果需要对电机进行精确控制，可以设置PID参数，通过调节PID参数以实现闭环控制。
（4）制动方式：根据应用需求选择合适的制动方式，如电阻制动、反接制动等。
（5）保护参数：设置各种保护参数，如过温保护、过压保护、欠压保护等，以确保变频器和电机的安全运行。
1.设置实现正反转（1）控制模式选择：选择开环控制或闭环控制模式，以实现电机的正反转控制。
（2）参数设置：根据实际应用需求设置正转和反转的相关参数，如运行频率、启动方式、制动方式等。
（3）控制信号设置：设置控制信号为正转或反转信号，以实现电机的正反转运行。
2.实现快速切换变频器通常支持快速切换正反转运行模式，通过设置相关参数可以实现快速切换功能。
