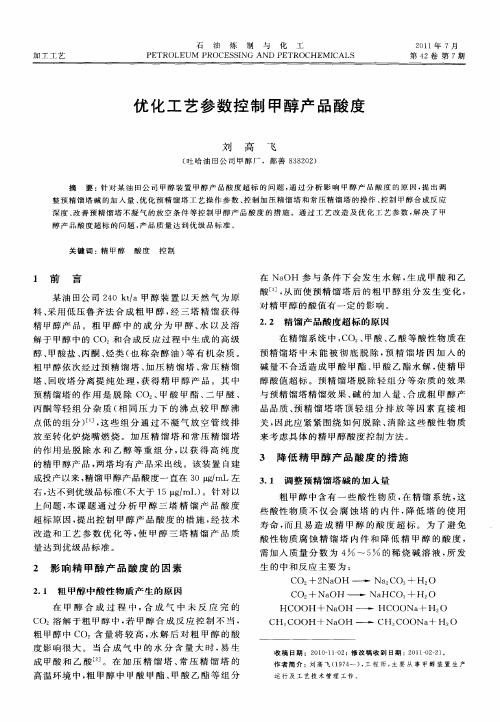

甲醇精馏塔控制参数优化
摘要：针对第二净化厂的两套设计负荷为100m3/d的甲醇回收装置目前的运行情况。与通过现场采集精馏塔的运行数据的方法，找出精馏塔运行中存在的主要问题。根据第二净化厂甲醇污水水质含醇浓度偏高及甲醇回收精馏塔运行不稳的实际情况，利用Pro/Ⅱ软件模拟不同操作工况下塔的运行情况，优化精馏塔的运行参数并提出了稳定运行的对策，保证了甲醇回收装置高效、平稳地运行。
关键词：甲醇回收精馏塔控制参数优化
一、甲醇回收工艺流程
甲醇回收系统中最为核心的装置为精馏塔。精馏塔的稳定运行保证产品甲醇合格（浓度＞95%），塔底水浓度小于0.1%的指标。要想保证精馏塔满足设计及运行要求，其运行参数需根据需要根据实际情况来调整，来提高产品甲醇浓度，降低塔底水含醇量。
二、甲醇回收精馏塔装置概况
（一）精馏塔设计参数
第二净化厂的1#、2#精馏塔均采用37层斜孔塔盘，板间距为450mm。斜孔为K型，大小为20X15。精馏段为“填料”结构，规整填料为1 段，高度为4.5 米，分为6层，每层厚度为15cm。填料采用孔板波纹350Y，设有填料支撑和填料压板，填料支撑采用格栅式。精馏塔顶部设置有回流管和高效液体分布器。
表1精馏塔设计参数表
名称设计处理量进料量进料温度进料含醇浓度
精馏塔 100m3/d 4.5m3/h 80—90℃10%--30%（wt%）
产品甲醇浓度塔底水含醇浓度塔顶温度塔底温度回流温度
≥95%（m%）≤0.1%（m%）66--67℃102—110℃≤67℃
塔底压力塔顶压力产品甲醇温度塔底水外输温度产品甲醇温度
把液体混合物进行多次部分汽化，同时又把产生的蒸汽多次部分冷凝，使混合物分离为所要求组分的操作过程称为精馏。 为什么把液体混合物进行多次部分汽化，同时又多次部分冷凝，就能分离为纯或比较纯的组分呢？ 对于一次汽化、冷凝来说，由于液体混合物中所含组分的沸点不同，当其在一定温度下部分汽化时，因低沸点物易于汽化，故它在气相中的浓度较液相高，而液相中高沸点物的浓度较气相高。这就改变了气液两相的组分。当对部分汽化所得蒸气进行部分冷凝是，因高沸点物易于冷凝，使冷凝液中高沸点物的浓度较气相高，而未冷凝气中低沸点物的浓度较液相高。这样经过一次部分汽化和部分冷凝，使混合液通过各组分浓度的改变得到初步分离。如果多次地这样进行下去，将最终在液相中留下基本上是高沸点的组分，在气相中留下基本上是低沸点的组分。由此可见，部分汽化和部分冷凝，都使气液相的组成发生变化，多次部分汽化和部分冷凝同时进行，就可以将混合物分离为纯的或比较纯的组分。 液体汽化要吸收热量，气体冷凝要放出热量。为了合理利用热量，我们可以把气体冷凝时放出的热量供给液体汽化时使用，也就是使气液两相直接接触，在传热的同时进行传质。为满足这一要求，在实践中，这种多次部分汽化伴随部分冷凝的过程是在逆流作用的塔式设备中进行。所谓逆流，就是因液体受热而产生的温度较高的气体，自下而上地同塔顶因冷凝而产生的温度较低的回流液体（富含低沸点组分）作逆向流动，即回流液自上而下与上升蒸气相遇，塔内发生传质、传热过程如下：（1）气液两相进行热的交换——利用部分汽化所得气体混合物中的热来加热部分冷凝所得液体混合物；（2）气液两相在热交换过程中同时进行质的交换。温度较低的液体混合物被温度较高的气体混合物加热而部分汽化。此时，因挥发能力的差异，低沸点组分比高沸点组分挥发得多，结果表现为低沸点组分从液相转入气相，气相中易挥发组分增浓；同理，温度较高的气相混合物，因加热了温度较低的液体混合物，而使自己部分冷凝，同样因为挥发能力的差异，使高沸点组分从气相转入液相，液相中难挥发组分增浓。 精馏塔是由若干塔板组成的，塔的最上面称为塔顶，塔的最下面称为塔釜。一块塔板只进行一次部分汽化和部分冷凝，塔板数愈多，部分汽化和部分冷凝的次数愈多，分离效果愈好。通过整个精馏过程，最终由塔顶得到高纯度的易挥发组分（塔顶馏出物）。塔釜得到的基本上是难挥发的组分。 2、什么是拉乌尔定律？ 拉乌尔定律是从实验中总结出来的一条重要的规律。该定律指出，在一定温度下，汽液平衡时，溶液上方气相中任意组分所具有的分压，等于该组分在相同温度下的饱和蒸汽压乘以该组分在液相中的分子分数。用数学式表示为： pA =PAXA 式中pA——气相中A组分的分压； PA——纯组分A在该温度下的饱和蒸汽压； XA——液相中组分A的分子分数。 3、什么是道尔顿定律？ 道尔顿定律是表示理想气体混合物的总压和分压的关系的定律。道尔顿定律指出：理想气体混合物的总压，等于个个组成气体分压之后。 根据道尔顿定律可以推出一个很重要的结论：混合气体中每个组分气体的分压等于混合气体的总压乘以该气体在混合气体中所占的分子分数。例如，第i个组分气体的分压可用下式表示：
中国矿业大学银川学院本科毕业设计 （2010 届） 题目年产15万吨甲醇制乙烯精馏工段 工艺设计
1.设计年产15万吨甲醇精馏段，年开车时间7920小时，工艺采用以煤制气为原料合成粗甲醇，经预精馏塔、加压精馏塔和常压精馏塔分离后得到精甲醇的新节能型三塔工艺流程开发的 2.计算条件： ①原料气组成 CH3OH H2O CH3CH2OH 轻馏分杂醇 Wt% 95 3.72 0.1 1.11 0.07 ②精甲醇收集：99.6% ③废水中甲醇含量：50ppm 3.设计要求： ①编写计算说明书，其中包括综述，工艺路线选择，物料衡算与工艺计算，主要塔设备计算，热量衡算等。 ②图纸（3张）：甲醇精馏段带控制点工艺流程图，平面布置图，工段主要物料管道图，精馏塔图，主要设备图等 ③说明书可以电脑打字，图纸均为CAD绘图
毕业设计（论文）原创性声明和使用授权说明 原创性声明 本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。 作者签名：日期： 指导教师签名：日期： 使用授权说明 本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。 作者签名：日期：
甲醇精馏塔的工艺计算 .1 物料衡算 甲醇摩尔质量 M A =32.04kg/kmol 水的摩尔质量 M B =18.02kg/mol 4032.04 0.27274032.046018.02F x = =+ 9532.04 0.91439532.04518.02 D x = =+ 3.532.04 0.02043.596.518.02 W x = =+ ⑵原料液及塔顶、塔底产品的平均摩尔质量 0.272732.04(10.2727)18.0221.84/F M kg kmol =?+-?= 0.914332.04(10.9143)18.0230.83/D M kg kmol =?+-?= 0.020432.04(10.0204)18.0218.31/W M kg kmol =?+-?= 年操作时间为8000h 计算 原料量为：9.8710/800021.84560.9/kmol h ??= 总物料衡算： F=D+W （2.1） 560.9/kmol h =D+W F D W x F x D x W =+ （2.2） 560.9?0.2727=D ?0.9143+W ?0.0204 联立解得 W=402.5/kmol h D=158.4/kmol h 第2.3节 精馏装置的热量衡算
2.3.1 冷凝器 冷凝器热负荷为： (1)()()C V L V L Q R D I I V I I =+?-=- （2.3） 由于塔顶流出液几乎为甲醇，可按纯甲醇的摩尔焓计算，若回流在饱和温度下进 入塔内， 则, V L I I r -= （2.4） 查X-Y 图，当D X =0.9143时，泡点温度为65℃，查的该温度下汽化潜热为 610/kJ kmol 故 r=610?32.04=19544.4/kJ kmol 所以 C Q = V r （2.5） C Q = V r =441.8 ?19544.4=8.63?610/kJ h 由于冷却水进出冷凝器的温度分别为25℃及35℃，所以冷却水消耗量为： 21()C C PC Q W t t C = - （2.6） 6 218.6310() 4.187(3525)C C PC Q W t t C ?===-?- 2.06510?/kg h 2.3.2 再沸器 再沸器热负荷为： '' '()B V L Q V I I =- （2.7） 同样，釜液为甲醇溶液，古其焓可以按甲醇的摩尔焓计算 '''V L I I r -= 查图，W X =0.0204 时，泡点温度为94.95℃，查的该温度下得汽化潜热为： 'r =675?32.04=21627/kJ kmol 所以，''V r =44.18?21627=9.55?610/kJ h 查的水的汽化潜热为： 11785/kJ kg
煤制甲醇工艺流程化设计 主反应为：C + O 2 → C O + C O 2 + H 2 → C H 3O 副反应为： 1 造气工段 （1）原料：由于甲醇生产工艺成熟,市场竞争激烈,选用合适的原料就成为项目的关键,以天然气和重油为原料合成工艺简单，投资相对较少，得到大多数国家的青睐，但从我国资源背景看，煤炭储量远大于石油、天然气储量，随着石油资源紧缺、油价上涨，在大力发展煤炭洁净利用技术的形势下，应该优先考虑以煤为原料,所以本设计选用煤作原料。 图1-1 甲醇生产工艺示意图 （2）工艺概述：反应器选择流化床，采用水煤浆气化激冷流程。原料煤通过粉碎制成65%的水煤浆与99.6%的高压氧通过烧嘴进入气化炉进行气化反应，产生的粗煤气主要成分为CO ，CO 2，H ２等。 2423CO H CH H O +?+2492483CO H C H OH H O +?+222CO H CO H O +?+
2 净化工段 由于水煤浆气化工序制得粗煤气的水汽比高达1.4可以直接进行CO变换不需加入其他水蒸气，故先进行部分耐硫变换，将CO转化为CO2，变换气与未变换气汇合进入低温甲醇洗工序，脱除H2S和过量的CO2，最终达到合适的碳氢比，得到合成甲醇的新鲜气。 CO反应式： CO+H O=CO+H 222 3 合成工段 合成工段工艺流程图如图1。 合成反应要点在于合成塔反应温度的控制，另外，一般甲醇合成反应10～15Mpa的高压需要高标准的设备，这一项增加了很大的设备投资，在设计时，选择目前先进的林达均温合成塔，操作压力仅5.2MPa，由于这种管壳式塔的催化剂床层温度平稳均匀，反应的转化率很高。在合成工段充分利用自动化控制方法，实行连锁机制，通过控制壳程的中压蒸汽的压力，能及时有效的掌控反应条件，从而确保合成产品的质量。 合成主反应： CO+2H=CH OH 23 主要副反应： CO+3H=CH OH+H O 2232 4 精馏工段 精馏工段工艺流程图见图2。 合成反应的副产主要为醚、酮和多元醇类，本设计要求产品达质量到国家一级标准，因此对精馏工艺的合理设计关系重大，是该设计的重点工作。设计中选用双塔流程，对各物料的进出量和回流比进行了优化，另外，为了进一步提高精甲醇质量，从主塔回流量中采出低沸点物继续进预塔精馏，这一循环流程能有效的提高甲醇的质量。
、填空题: 1、甲醇的分子式为CH30H ,相对分子量为32. 4 ,甲醇的国家卫生标准为50mg/m3，甲醇的密度随温度的增加而减小。 2、氢回收工序额定驰放气处理能力为16500Nm3/h ;处理气体中的某些杂质成分如液态水、甲醇_ 、—灰分_、芳烃类物质_ 等对纤维管分离器的分离效率影响很大。 3、列管式换热器按结构不同分为_固定管板式、浮头式_、U形管式—和填料函式；固定管板式换热器管壁和壳壁的温差大于50摄氏度时，为克服温差应力对换热器造成影响应设置_膨胀节_。 4、为防火防漏，罐区设有_围堰_、_消防水_、_灭火装置_、一氮气隔离_、_可燃气体检测报警等—等设施。 5、写出下面设备位号代表的设备名称： S15403 ________ R15401 甲醇合成塔__________________ J15401B_ 喷射器 B E15401入塔气换热器 E15801H 氢回收列管换热器T15501 T15501预塔回流槽 P15501A/B加压塔讲料泵P15508A/B_碱液泵 C15504回收塔T15702杂醇油贮罐 6、写出下面设备名称的位号： 精甲醇成品罐 T41101ABC 火车装车泵 P41101ABCD 常压塔回流槽 T15503 常压塔冷凝器 E15508 配碱槽 T15505 预精馏塔 C15501 加压塔回流槽T15502 粗甲醇预热器E15501 常压塔回流泵 P15505AB 粗甲醇贮罐 T15701AB 7、甲醇为有毒化合物，口服5~10ml可引起严重中毒10ml以上可导致失明。 8、正常生产中，新鲜气氢碳比的合理值为_2.05~2.15_。 9、合成塔内列管的管径为_44mm，长度为一_7000 mm 10、加压精馏塔的塔顶压力为_800kpa ______________ ，温度为_128 C _ ；塔釜压力为 _812kpa_ 一_温度为_134°C __。 11、四台精馏塔的压降依次为8 kpa二、12kpa、10kpa _、8 kpa二。 12、合成汽包液位的低报警值为_25%一__:低低联锁值为20%_，其联锁动作为净化来新鲜气调节阀XV-15301关闭。 13、FO代表该调节阀为气关阀，FC代表该调节阀为气开阀。
甲醇精馏的方法 文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）
甲醇精馏的典型工艺流程甲醇精馏产生工艺有多种，分为单塔精馏，双塔精馏，三塔精馏与四塔精馏(即三塔加回收塔) (1) 单塔流程描述 采用铜系催化剂低压法合成甲醇,由于粗甲醇中不仅还原性杂质的含量大大减少,而且二甲醚的含量几十倍地降低,因此在取消化学净化的同时,可将预精馏及甲醇-水-重组分的分离在一台主精馏塔内同时进行,即单塔流程,就能获得一般工业上所需要的精甲醇。单塔流程更适用于合成甲基燃料的分离,很容易获得燃料级甲醇。 单塔流程(见图为粗甲醇产品经过一个塔就可以采出产品。粗甲醇塔中部加料口送入,轻组分由塔顶排出,高沸点的重组分在进料板以下若塔板处引出,水从塔底排出,产品甲醇在塔顶以下若干块塔板引出。 (2) 双塔流程描述 双塔工艺是由脱醚塔,甲醇精馏塔或者主塔组成。主塔在工厂中产量在100万吨/年以下,仅仅能提供简单的过程,所以设备和投资较低。 传统的工艺流程，是最早用于30MPa压力下以锌铬催化剂合成粗甲醇的精制。主要步骤有：中和、脱醚、预精馏脱轻组分杂质、氧化净化、主精馏脱水和重组分，最终得到精甲醇产品。在传统工艺流程上，取消脱醚塔和高锰酸钾的化学净化，只剩下双塔精馏(预精馏塔和主精馏塔)。其高压法锌铬催化剂合成甲醇和中、低压法铜系催化剂合成甲醇都可适用。 从合成工序来的粗甲醇入预精馏塔，此塔为常压操作。为了提高预精馏塔后甲醇的稳定性，并尽可能回收甲醇，塔顶采用两级冷凝。塔顶经部分冷凝后的大部分甲醇、水及少量杂质留在液相作为回流返回塔，二甲醚等轻组分(初馏分)及
1.4.2 甲醇精馏的典型工艺流程甲醇精馏产生工艺有多种，分为单塔精馏，双塔精馏，三塔精馏与四塔精馏(即三塔加回收塔) (1) 单塔流程描述 采用铜系催化剂低压法合成甲醇,由于粗甲醇中不仅还原性杂质的含量大大减少,而且二甲醚的含量几十倍地降低,因此在取消化学净化的同时,可将预精馏及甲醇-水-重组分的分离在一台主精馏塔内同时进行,即单塔流程,就能获得一般工业上所需要的精甲醇。单塔流程更适用于合成甲基燃料的分离,很容易获得燃料级甲醇。 单塔流程(见图1.1)为粗甲醇产品经过一个塔就可以采出产品。粗甲醇塔中部加料口送入,轻组分由塔顶排出,高沸点的重组分在进料板以下若塔板处引出,水从塔底排出,产品甲醇在塔顶以下若干块塔板引出。 (2) 双塔流程描述 双塔工艺是由脱醚塔,甲醇精馏塔或者主塔组成。主塔在工厂中产量在100万吨/年以下,仅仅能提供简单的过程,所以设备和投资较低。 传统的工艺流程，是最早用于30MPa压力下以锌铬催化剂合成粗甲醇的精制。主要步骤有：中和、脱醚、预精馏脱轻组分杂质、氧化净化、主精馏脱水和重组分，最终得到精甲醇产品。在传统工艺流程上，取消脱醚塔和高锰酸钾的化学净化，只剩下双塔精馏(预精馏塔和主精馏塔)。其高压法锌铬催化剂合成甲醇和中、低压法铜系催化剂合成甲醇都可适用。 从合成工序来的粗甲醇入预精馏塔，此塔为常压操作。为了提高预精馏塔后甲醇的稳定性，并尽可能回收甲醇，塔顶采用两级冷凝。塔顶经部分冷凝后的

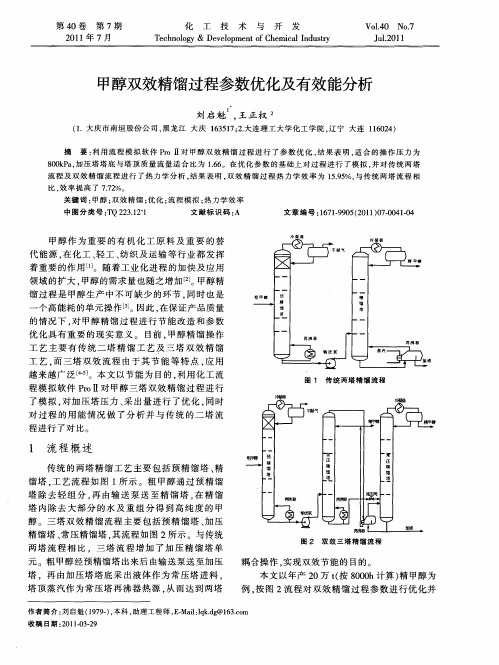

大部分甲醇、水及少量杂质留在液相作为回流返回塔，二甲醚等轻组分(初馏分)及少量的甲醇、水由塔顶逸出，塔底含水甲醇则由泵送至主精馏塔。主精馏塔操作压力稍高于预精馏塔，但也可以认为是常压操作，塔顶得到精甲醇产品，塔底含微量甲醇及其它重组分的水送往水处理系统（见图1.2）。 (3) 三塔流程描述 三塔工艺是由脱醚塔，加压精馏塔和常压精馏塔组成，形成二效精馏与二甲醇精馏塔甲醇产品的镏出物的混合物。三塔流程（见图1.3）的主要特点是，加压塔塔顶冷凝潜热用作常压塔塔釜再沸器的热源，形成双效精馏二效精馏，因此热量交换在加压塔顶部和常压塔底部之间进行。这种形式节省大约30%~40%的能源，同时降低了循环冷却水的速度。 从合成工序来的粗甲醇入预精馏塔，在塔顶除去轻组分及不凝气，塔底含水甲醇由泵送加压塔。加压塔操作压力为57bar(G)，塔顶甲醇蒸气全凝后，部分作为回流经回流泵返回塔顶，其余作为精甲醇产品送产品储槽，塔底含水甲醇则进常压塔。同样，常压塔塔顶出的精甲醇一部分作为回流，一部分与加压塔产品混合进入甲醇产品储槽。 (4) 四塔流程描述 四塔流程（见图1.4）包含预精馏塔、加压精馏塔、常压精馏塔和甲醇回收塔。粗甲醇经换热后进入预精馏塔，脱除轻组分后(主要为不凝气、二甲醚等)，塔底甲醇及高沸点组分加压后进入加压精馏塔，加压精馏塔顶的气相进入冷凝蒸发器，利用加压精馏塔和常压精馏塔塔顶、塔底的温差，为常压塔塔底提供热源，同时对加压塔塔顶气相冷凝。冷凝后的精甲醇进入回流罐，一部分作为加压塔回流，一部分作为精甲醇产品出装置，加压塔塔底的甲醇、高沸组分、
