巷道堆垛类自动化立体车库
第 1 章绪论

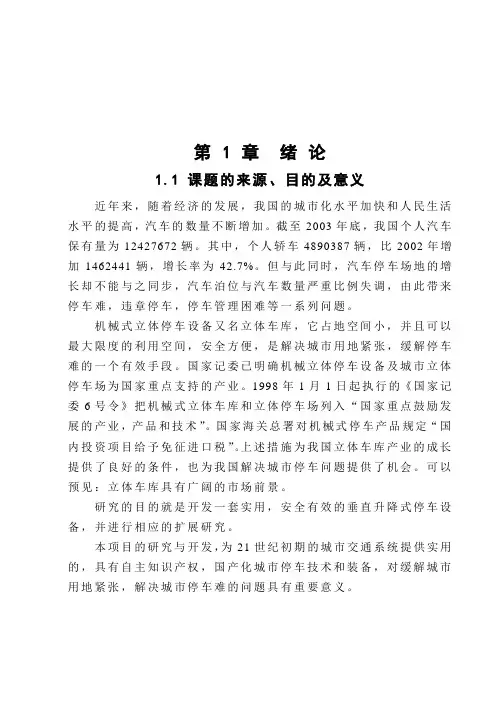

1.1课题的来源、目的及意义
近年来，随着经济的发展，我国的城市化水平加快和人民生活水平的提高，汽车的数量不断增加。截至2003年底，我国个人汽车保有量为12427672辆。其中，个人轿车4890387辆，比2002年增加1462441辆，增长率为42.7%。但与此同时，汽车停车场地的增长却不能与之同步，汽车泊位与汽车数量严重比例失调，由此带来停车难，违章停车，停车管理困难等一系列问题。
机械式立体停车设备又名立体车库，它占地空间小，并且可以最大限度的利用空间，安全方便，是解决城市用地紧张，缓解停车难的一个有效手段。国家记委已明确机械立体停车设备及城市立体停车场为国家重点支持的产业。1998年1月1日起执行的《国家记委6号令》把机械式立体车库和立体停车场列入“国家重点鼓励发展的产业，产品和技术”。国家海关总署对机械式停车产品规定“国内投资项目给予免征进口税”。上述措施为我国立体车库产业的成长提供了良好的条件，也为我国解决城市停车问题提供了机会。可以预见：立体车库具有广阔的市场前景。
研究的目的就是开发一套实用，安全有效的垂直升降式停车设备，并进行相应的扩展研究。
本项目的研究与开发，为21世纪初期的城市交通系统提供实用的，具有自主知识产权，国产化城市停车技术和装备，对缓解城市用地紧张，解决城市停车难的问题具有重要意义。
1.2机械式立体停车库的概述
使用车辆之外其他具有动力的搬运器，完成车辆的停放，存贮的整套设备，称为机械停车库。以立体形式停放，存储车辆的机械设备叫机械式立体停车库。它包含了当前机械，光学，电子，液压，磁控技术领域的成熟先进技术，是一种技术密集型的光机电一体化设备。
在中华人民共和国机械行业标准JB/T 8713-1998 ：机械式停车设备类别、形式、基本参数要目中，对机械式停车设备进行了划分，其类别代号如下：
升降横移类，代号为SH，是指通过设备的垂直升降和水平横移进行移动，实现车辆存取功能的停车设备。
垂直循环类，代号为CX，是指通过搬运器在垂直平面内做连续的循环移动，来实现车辆存取功能的停车设备。
水平循环类，代号为SX，是指搬运器在水平平面内排列成2列或2列以上连续循环列尖转换移动，实现车辆存取功能的停车设备。
多层循环类，代号为DX，是指车辆搬运器在垂直平面内排成2层或2层以上做连续移动，两端有升降机构进行循环层间转换移动，实现车辆存取的停车设备。
平面移动类，代号为PY，是指存车位与搬运器在同一水平面内，通过搬运器在水平面内做往复移动，实现车辆存取功能的停车设备。
巷道堆垛类，代号为XD，是指存车位在巷道一边或两边多层布置，通过搬运器在巷道内做水平，垂直或水平垂直复合运动，实现车辆的存取功能的停车设备。
垂直升降类，代号为CS，是指停车位分布在井道周围，通过升
降搬运器在专用升降通道内做升降移动，时间车辆存取功能的停车设备。
简易升降类，代号为JS，是指通过单一搬运器的升降，俯仰或二三层搬运器的整体升降，俯仰，实现车辆二三层车辆存取功能的停车设备。
汽车升降机类代号为QS;是指搬运器运载车辆(或同时运载驾驶员)垂直升降运行进行多层平层对位，从搬运器到存车位需要驾驶员驾车入位，实现车辆存取功能的停车设备。
从上面对机械式停车设备的分类和定义可以看出，与以往的普通车库相比，机械式停车设备可以在同样面积的土地上停放更多的车辆，大大的提高了土地面积利用率，同时具有存车时间短，可使用性强等优点，所以是解决城市停车面积不足，停车困难的有效措施。
1.2.1几种机械停车设备的特点及比较
(一) 升降横移式
升降横移式立体车库采用模块化设计，每单元可设计成两层、三层、四层、五层、半地下等多种形式，车位数从几个到上百个。此立体车库适用于地面及地下停车场，配置灵活，造价较低。
1. 产品特点：
1) 节省占地，配置灵活，建设周期短。
2) 价格低，消防、外装修、土建地基等投资少。
3) 可采用自动控制，构造简单，安全可靠。
4) 存取车迅速，等候时间短。
5) 运行平稳，工作噪声低。
6) 适用于商业、机关、住宅小区配套停车场的使用。
（二）巷道堆垛式
巷道堆垛式立体车库采用堆垛机作为存取车辆的工具，所有车辆均由堆垛机进行存取，因此对堆垛机的技术要求较高，单台堆垛机成本较高，所以巷道堆垛式立体车库适用于车位数需要较多的客户使用。这种车库自动化水平很高，且全封闭式建造，存车安全性高。
（三）垂直提升式
垂直提升式立体车库类似于电梯的工作原理，在提升机的两侧布置车位，一般地面需一个汽车旋转台，可省去司机调头。垂直提升式立体车库一般高度较高（几十米），对设备的安全性，加工安装精度等要求都很高，因此造价较高，但占地却最小。
（四）垂直循环式
产品特点：
1) 占地少，两个泊位面积可停6~10辆车。
2) 外装修可只加顶棚，消防可利用消防栓。
3) 价格低，地基、外装修、消防等投资少，建设周期短。
4) 可采用自动控制，运行安全可靠。
基于上述比较，根据需要现选择巷道堆垛式立体机械停车设备进行设计。
1.3自动化立体车库的控制系统
立体车库自动化控制系统主要包含５个子系统：自动收费管理、自动存取车、远程诊断、自动道闸和监控安保。
1.3.1自动收费管理系统
自动收费采用非接触式ＩＣ卡,分长期卡与储值卡两种。对固定用户，发行长期卡，费用可在固定用户交纳管理费用时一并交纳；对临时用户发行储值卡，用户交纳的费用存在卡内，每次停车读卡，费用自动从卡中扣除。
1.3.2自动存取车系统
自动存取车系统一般由小型可编程控制器ＰＬＣ控制，包括卡号识别与移动载车盘两个过程。用户进入车库时，在门口刷卡进入，读卡机自动把数据传送到ＰＬＣ控制系统，ＰＬＣ系统通过判断卡号，自动把对应的载车盘移动到人车交接的位置。存车时，司机按照指示灯信号指引入库，只有当车辆停放在安全位置后，停车正常指示灯才会亮启。存取车完成后，车库门自动关闭。移动载车盘时，系统严格按照各种检测信号的状态进行移动，检测信号包括超长检测、到位检测、极限位置检测、人员误入检测、急停信号检测等。若有载车盘运行不到位或车辆长度超出车库允许的长度，所有载车盘将不进行运作，若检测到急停信号，将停止一切运作，直至急停信号消失。除此之外，还可从控制软件中设置保护信号，比如时间保护，以保证因硬件损坏而导致信号失灵时主体设备及车辆的安全。
1.3.3远程诊断系统
现场控制器可以通过网卡、Ｈｕｂ等网络设备与控制中心的局域网相连接，实现远程管理，监测现场运行情况。当现场出现故障时，在控制中心即可解决，方便管理人员、安保人员异地办公。
1.3.4自动道闸
在车库出入口处各设非接触式读卡器、感应线圈及道闸，用户在车库出入口处刷卡后，系统自动判别该卡是否有效。若有效，则道闸自动开启，通过感应线圈后，自动栅栏自动关闭；若无效，则道闸不开启，同时声光报警。
1.3.5监控安保系统
在停车楼各处安放的监视器通过网络传输到中央控制室，安保人员通过屏幕监视控制车库现场的运行状况。具有运动检测、车牌识别、网络连接、各种类型的报警系统联动等功能，可实现无人看守。
1.4国内外研究现状
机械立体停车库是解决大都市内停车难问题的有效方法。土地资源紧张是大都市的现状，在亚洲各国大城市表现的尤为突出，所以机械式立体停车库在亚洲的应用比较广泛，目前统计结果表明，立体停车库市场大多在亚洲的日本、韩国、中国等地。
亚洲的停车设备技术起源于日本，日本从20世纪60年代开始从事机械停车设备的开发、生产、销售和服务，至今已有四十多年的历史。目前在日本从事机械式停车库及其设备开发、制造的公司约有200多家，其中生产机械式停车设备的公司约100多家，比较大的公司有新明和、石川岛播磨、日精、三菱重工等。从90年代起日本每年投入运行的机械停车泊位都在10万以上。目前全日本己经投入使用的机械式停车位超过300万个，其中以升降横移式停车设备为主。
对于日本，优势在多层升降横移类、垂直升降类、水平循环类、垂直循环类、简易升降类等产品上。韩国机械停车设备技术是日本技术的派生。产业从20世纪70年代中期开始起步，80年代开始引进日本技术，经过消化生产和本土化，90年代开始进入使用阶段。由于这几个阶段得到政府的高度重视，各种机械停车设备得到普遍开发和利用，韩国近几年增长速度都在30%左右。目前韩国停车设备行业进入稳步发展阶段。
在欧洲，德国和意大利等欧洲国家从事停车设备开发和生产也比较早。较好的公司有:意大利Sotefin, Interpark,德国Palis等。由于欧洲国家土地资源比较富余，停车问题表现不很突出，停车设备应用量不是很大。多数为巷道堆垛式产品，多层升降横移式产品应用也很好。德国和意大利等欧洲国家的优势主要在巷道堆垛类产品上。我国在20世纪80年代初开始研制和使用机械式停车设备。80年代是起步阶段，90年代以来，随着汽车工业和建筑业的发展，尤其是轿车进入家庭后，停车设备的应用逐步推广，已经形成了新兴的停车设备行业，步入引进、开发、制造、使用相结合的初步发展阶段，现在从事停车设备制造的企业数约有100家，其中主机生产企业超过50家。
目前，立体停车设备的研究工作在国内也得到逐步的重视，国内许多研究院所和高等院校都投入技术力量，对立体停车设备的各个方面.例如结构设计、控制系统、存取策略、可靠性分析、以及生产工艺等方面进行研究，取得了一系列的成果。与此同时，国家也进一步发展和完善与停车产业相关的法规和各项标准，先后制订了多项停车设备的行业标准和行业规范，加强规划引导、技术开发和标准化工作。同时，从中央到地方，都颁布了一系列的法规条文，对停车行业的发展进行规划管理。从2004年起，国家质量监督检验
检疫总局对停车设备生产企业进行许可证评审工作，规定在2005年3月31日前未取得生产许可证的企业，不得从事停车设备的生产工作。
我国城市停车行业从80年代末起，经过十几年的发展，现在形成了一定的规模，但是还处于初始发展阶段，车库建设尚在起步阶段，在一些大城市中机械化车库仍然是空白。停车行业的发展仍存在着一些问题:第一，停车设备企业己经形成了一定的规模，但是发展不平衡，骨干的大中型企业在20家左右，其它的则是中小企业居多，技术力量薄弱，缺乏自主开发能力，靠引进国外技术图纸。第二，产品的种类增多了，但是质量、可靠性、安全性、耐久性均存在着较大的问题，产品的技术水平和质量难以保证。第三，停车行业的市场开始发育，但是竞争太残酷，目前总体能力过剩，价格偏低，有的产品已经降到行业平均成本价以下。
1.5研究的主要内容
本文在查阅国内外大量资料的基础上设计了一套有效而实用的智能全自动立体停车库系统。从理论上对立体停车库的结构以及控制系统进行了研究，并完成了对立体车库的整体结构、存取车的形式及整体控制系统的设计，具体内容如下:
(1)立体车库总体结构的设计
分析了目前国内外同类立体车库结构的优劣，在对可靠性、经济性以及技术可行性分析比较的基础上设计了一套性能相对优良的立体车库系统。
(2)巷道堆垛式立体停车设备的存取机构设计
在分析比较的基础上，确定车库的存取车形式，然后由此详细设计停车位、载车板和存取机构。
立体车库的自动控制系统工程设计 车辆无处停放的问题是城市的社会、经济、交通发展到一定程度产生的结果，立体停车设备的发展在国外，尤其在日本已有近30-40年的历史，无论在技术上还是在经验上均已获得了成功。我国也于90年代初开始研究开发机械立体停车设备，距今已有十年的历程。由于很多新建小区内住户与车位的配比为1：1，为了解决停车位占地面积与住户商用面积的矛盾，立体机械停车设备以其平均单车占地面积小的独特特性，已被广大用户接受。 机械车库与传统的自然地下车库相比，在许多方面都显示出优越性。首先，机械车库具有突出的节地优势。以往的地下车库由于要留出足够的行车通道，平均一辆车就要占据40平方米的面积，而如果采用双层机械车库，可使地面的使用率提高80％-90％，如果采用地上多层（21层）立体式车库的话，50平方米的土地面积上便可存放40辆车，这可以大大地节省有限的土地资源，并节省土建开发成本。 机械车库与地下车库相比可更加有效地保证人身和车辆的安全，人在车库内或车不停准位置，由电子控制的整个设备便不会运转。应该说，机械车库从管理上可以做到彻底的人车分流。 在地下车库中采用机械存车，还可以免除采暖通风设施，因此，运行中的耗电量比工人管理的地下车库低得多。机械车库一般不做成套系统，而是以单台集装而成。这样可以充分发挥其用地少、可化整为零的优势，在住宅区的每个组团中或每栋楼下都可以随机设立机械停车楼。
这对眼下车库短缺的小区解决停车难的问题提供了方便条件。 目前，立体车库主要有以下几种形式：升降横移式、巷道堆垛式、垂直提升式、垂直循环式、箱型水平循环式、圆形水平循环式。 （一）升降横移式 升降横移式立体车库采用模块化设计，每单元可设计成两层、三层、四层、五层、半地下等多种形式，车位数从几个到上百个。此立体车库适用于地面及地下停车场，配置灵活，造价较低。 1. 产品特点： 1）节省占地，配置灵活，建设周期短。 2）价格低，消防、外装修、土建地基等投资少。 3）可采用自动控制，构造简单，安全可靠。 4）存取车迅速，等候时间短。 5）运行平稳，工作噪声低。 6）适用于商业、机关、住宅小区配套停车场的使用。 2. 安全装置：防坠装置，光电传感器、限位保护器、急停开关等。 （二）巷道堆垛式 巷道堆垛式立体车库采用堆垛机作为存取车辆的工具，所有车辆均由堆垛机进行存取，因此对堆垛机的技术要求较高，单台堆垛机成本较高，所以巷道堆垛式立体车库适用于车位数需要较多的客户使用。 （三）垂直提升式立体车库 垂直提升式立体车库类似于电梯的工作原理，在提升机的两侧布置车位，一般地面需一个汽车旋转台，可省去司机调头。垂直提升式立体
天津理工大学 本科毕业设计任务书 题目：立体车库控制系统设计 学生姓名敬晓菲届2012 学院自动化学院专业电气工程及其自动化 指导教师吴作明职称高级实验师 下达任务日期2011年11月18日 天津理工大学教务处制 一、毕业设计（论文）内容及要求 1．毕业设计主要工作内容 （1）了解国内外立体车库控制系统的应用情况及控制特点 （2）掌握立体车库控制系统的控制原理及调节过程 1）.掌握伺服电机的作用 2）.掌握伺服电机的控制特点 （3）根据控制要求设计程序流程图 （4）设计出控制软件及人机界面 （5）编写设计说明书 2．设计依据与要求 本题目设计的内容是PLC立体车库控制系统设计，重点是系统中的PLC程序设计，包括电气原理图的绘制等。主要设计内容及主要技术指标： （1）车位数量为16个（4*4）； （2）设备运行定位精度为0.1毫米。 （3）能够方便完成人机对话。 研究的思路要求我们首先要进行工序分析，查找相应的资料和实际产品，分析加以综合，以确定定点定位的控制系统的设计方案，然后实施控制方案设计，同时进一步掌握自动控制技术原理和相应的设备，了解伺服电机的运行原理，结合相应的软件编程，完成控制与界面应用程序的调试，完善硬件设备，以达到预期的目标，在设计调试中发现不足，更深入的和研究。 控制系统可采用PLC控制，因为它作为一种通用的工业自动化装置，在工业控制各个领域已得到了广泛应用。本文主要介绍升降横移式立体车库模块化设计的解决方案。此系统具
有合理的结构设计、较高的空间利用率、方便的存取车的优点。 研究的理论依据主要是根据伺服电机原理和定点定位的控制技术，以及相关的一些自动控制技术，包括了伺服电动机和PLC等。，通过编程设定移动位置及运送的速度，达到除存取车辆的目的。 3．设计成果提交 （1）人机界面； （2）控制软件； （3）设计说明书 4．设计参考文献与资料 [1]高国. 自动控制原理. 成都：华南理工大学出版社， 2001 [2] 彭鸿才. 电机原理及拖动. 北京：机械工业出版社，2002 [3] 郑晓峰.数控技术及应用. 北京：机械工业出版社，2002 [4]胡佑德. 伺服系统原理与设计. 北京：北京理工大学出版社，2003 [5]王永华.现代电气控制与PLC应用技术. 北京：北航出版社，2003 [6]陈立定. 电气控制与可编程控制器.成都：华南理工大出版社，1999 [7]廖常初. PLC编程及应用. 北京：机械工业出版社，2003 [8] 赵清.新电工识图. 北京：电子工业出版社，2004 [9]王卫兵，高俊山. 可编程控制器原理及应用. 北京：机械工业出版社，2000 [10] 张云生，向风红. 立体车库PLC控制系统，昆明理工大学想学报，1998(10) ：7~12 [11] 西门子可编程控制器资料. 西门子公司 [12] 吴作明.工控组态软件与PLC应用技术,[M] .北京:北京航空航天大学出版社,2007. [13 ] 温照方. SIMATIC S7-200可编程控制器教程. 北京：北京理工大学出版社，2001 二、毕业设计进度计划及检查情况记录表
PLC实训设计任务书 12343-1、3-2、3-3、3-4 分别是2-12-22-3 1-11-21-3车盘。 第一种是由现场操作人员通 如果选择存放1-1 明车辆己经进库。如果选择存放1-21-11-2下移 1-2号车位上移到第二层原位停止。 如果选择取1-1 1-1车辆出库过程完成。如果选择取1-2号车1-11-21-2车辆 1-2车辆出库过程完成。
摘要 立体车库是专门实现各种车辆的自动停放及科学寄存的仓储设施。随着城市汽车保有量的不断增加，停车难问题己经成为大中型城市的一个普遍现象。机械式立体车库可充分利用上地资源，发挥空间优势，最大限度地停放车辆，成为解决城市静态交通问题的重要途径。本课题以较为典型的升降横移式立体车库为研究对象，综合考虑立体车库制造成本和运行效率的双重因素。 本文在对国内外车库现状及发展趋势做了充分调研的基础上，选择四层三列式车库结构为研究模型。升降横移式立体车库就其组成部分而言，可分为三大部分：车库结构部分、传动机构部分和控制系统部分。本文简单介绍了车库的主体结构和特点，对车库的控制系统也作了简单的说明。在对升降横移式立体车库控制系统的设计中，采用了先进的可编程序控制器(PLC)控制，运用西门子公司的编程软件编制了升降横移式立体车库控制系统的程序，并经调试、运行，证明采用PLC作为控制系统简单易行。其稳定、可靠、快速、性价比高的特点使得控制系统非常完美。为了使停车设备满足使用要求，根据国家关于机械式停车设备通用安全要求的标准、升降横移式立体车库的实际，在升降横移式立体车库中使用了一些必要的安全技术，这样保证了车辆的绝对安全，使得整个车库可以安全平稳的运行。 关键词：立体车库；控制系统；可编程序控制器
文献综述 前言 本人毕业设计的论题为《基于PLC的垂直循环式立体车库控制系统的设计》，无处停放车辆的问题是城市的交通，经济以及社会发展到了一定的程度产生的结果，然而就像在现代化的大城市里，立体式的交通和立体式的建筑都有了非常明显的发展，因此，为了能够尽量减少土地的使用面积，并且能够最大限度的压缩停车设施的面积，也为了将来交通不再拥堵，人们的进出也更加的方便，办事的效率能够得到有效的提高，上班和下班之后心爱的车有个停放之处，并且生活品质也能得到很大的改善，还可以促进汽车产业的迅速发展的同时。因此，立体式停车库也将是未来发展的方向。 本文章是依据目前国内外的学者对可编程控制器和立体式机械车库的研究成果，并且借鉴他们的理论和原理，将它们运用在plc立体式机械车库的设计中。查阅的文献给了本文非常大的参考价值，而且本文还主要查阅了近几年中外有关于可编程控制器和立体式机械车库的书籍、论文以及文献期刊等等。 正文 1、课题的研究背景及意义 伴随着机动车数量的不断提升，因此，停车难、停车乱的问题愈演愈烈，这也成为城市管理的一大难题，再加上当前中心商业区建设的大力推进，越来越多的资源也将靠拢和集聚，停车困难的问题会愈加明显。 停车困难日益突出： 目前，机动车的停放，通常来说有小区停放、商场和超市停车场、路边车位等几种停放方式。近几年来，各省通过新规划停车位、加强停车场的管理等一些途径，在一定程度上暂时缓解了停车难问题，但是其力度和速度远远没有解决众多机动车的停放需求。 形成这种情况的原因，主要有两方面的原因，一是历史原因，如老旧小区建设时缺乏合理的规划，因此也导致了小区停车矛盾日益突出；二是土地资源的稀缺，为设置车位带来了不便。因此，立体停车库的发展，将会能够很有效的解决停车难，停车乱的问题。
摘要 本设计是根据我国近几年来房地产业的蓬勃发展和老百姓私家车的急剧增多，私家车数量的急剧增加与车（位）库设置严重滞后的矛盾应运而生的自动化车库。地下升降式自动化立体车库，是充分利用小区地下空间设置的新型车库，其型号为单层2个车位。车库下降后可完全居于地面之下，车库表面能与周边完全融为一体。并且每个车库均属独立空间，升降自如，停（取）车极为方便，快捷，是充分利用地下空间改造或兴建的安全、新型、便捷式车库。该车库设计新颖、独特、巧妙，实用性强，可以大大缓解小区车库（位）严重不足的矛盾。本说明书共分五章，着重设计计算了钢丝绳及滑轮组机构、载车板、升降机构、横移入库机构以及库架等主要系统的设计计算。 关键词：载车板升降系统横移机构
Abstract The design is based on the developmrnt according to our country in the last few years real estate industry vigorous development and the common people private vehicle, the private vehicle quantity sharp growth and the vehicle (position) the storehouse establishment serious lag contradiction arises at the historic moment automated garage. The underground elevating automation three-dimensional garage, is the full use plot underground space establishment new garage, its model for single-layer 2 berth. After the garage drops may reside in under completely the ground, the garage surface energy and peripheral merges into one organic whole completely. And each garage is the space-independent, the fluctuation freely, stops (takes) the vehicle to be extremely convenient, quick, is the full use underground space transformation or the constructing security, new, the convenient -like garage. This garage design novel, is unique, is ingenious, usable, may alleviate the plot garage greatly (position) the serious insufficient contradiction. This instruction booklet altogether divides five chapters, the emphatically design calculation steel wire and the block and tackle organization, carried the template, the elevating mechanism, move horizontally the warehousing organization as well as storehouse and so on the main system design calculation. Key words: carries jacking system moves horizontally organization
（OA自动化）巷道堆垛类自动化立体车库
第1章绪论 1.1课题的来源、目的及意义 近年来，随着经济的发展，我国的城市化水平加快和人民生活水平的提高，汽车的数量不断增加。截至2003年底，我国个人汽车保有量为12427672辆。其中，个人轿车4890387辆，比2002年增加1462441辆，增长率为42.7%。但与此同时，汽车停车场地的增长却不能与之同步，汽车泊位与汽车数量严重比例失调，由此带来停车难，违章停车，停车管理困难等一系列问题。 机械式立体停车设备又名立体车库，它占地空间小，并且可以最大限度的利用空间，安全方便，是解决城市用地紧张，缓解停车难的一个有效手段。国家记委已明确机械立体停车设备及城市立体停车场为国家重点支持的产业。1998年1月1日起执行的《国家记委6号令》把机械式立体车库和立体停车场列入“国家重点鼓励发展的产业，产品和技术”。国家海关总署对机械式停车产品规定“国内投资项目给予免征进口税”。上述措施为我国立体车库产业的成长
提供了良好的条件，也为我国解决城市停车问题提供了机会。可以预见：立体车库具有广阔的市场前景。 研究的目的就是开发一套实用，安全有效的垂直升降式停车设备，并进行相应的扩展研究。 本项目的研究与开发，为21世纪初期的城市交通系统提供实用的，具有自主知识产权，国产化城市停车技术和装备，对缓解城市用地紧张，解决城市停车难的问题具有重要意义。 1.2机械式立体停车库的概述 使用车辆之外其他具有动力的搬运器，完成车辆的停放，存贮的整套设备，称为机械停车库。以立体形式停放，存储车辆的机械设备叫机械式立体停车库。它包含了当前机械，光学，电子，液压，磁控技术领域的成熟先进技术，是一种技术密集型的光机电一体化设备。 在中华人民共和国机械行业标准JB/T8713-1998：机械式停车设备类别、形式、基本参数要目中，对机械式停车设备进行了划分，
摘要 立体车库是专门实现各种车辆的自动停放及科学寄存的仓储设施。随着城市里面汽车数量的不断增加，停车困难的问题己经成为大中型城市的普遍现象。自动立体化立体车库可充分利用上地资源，发挥空间优势，最大限度地停放车辆，成为解决城市停车困难问题的重要途径。本课题以最为典型的升降横移式立体车库为研究对象，综合考虑立体车库制造成本和运行效率等因素进行设计。 本文在对国内外车库现状及发展趋势做了充分调研的基础上，选择三层十车位式自动立体车库结构为研究模型。升降横移式立体车库就其组成部分而言，可分为三大部分：车库结构部分、传动机构部分和控制系统部分。本文简单介绍了车库的主体结构特点和传动机构部分。在对升降横移式立体车库控制系统的设计中，采用了先进的PLC控制，运用西门子公司的编程软件编制了升降横移式立体车库控制系统的程序，并经调试、运行，证明采用可编程序控制器(PLC)作为控制系统简单易行。其稳定、可靠、快速、性价比高的特点使得控制系统非常完美。为了使停车设备满足使用要求，根据国家关于机械式停车设备通用安全要求的标准、升降横移式立体车库的实际，在升降横移式立体车库中使用了一些必要的安全技术，这样保证了车辆的绝对安全，使得整个车库可以安全平稳的运行。 关键词：自动立体车库；控制系统；可编程序控制器。
Abstract Stereo garage is specifically implement check of vehicles automatic parking and scientific storage facilities. With the increasing of urban car ownership, parking problem has become a common phenomenon of large and medium-sized cities. Mechanical stereo garage can make full use of land resources, give full play to the advantage of the play maximum parking vehicles becoming the important way to slow the problem of urban static traffic. This topic was typical to lift move transversely type parking equipment as the research object, considering the three-dimensional garage dual factors of manufacturing cost and operation efficiency. In the garage at home and abroad present situation and the development trend on the basis of investigation and choose three layers of ten parking type automatic stereoscopic garage structure as the research model. Lifting and moving type stereo garage in terms of their component parts, can be divided into three parts: the garage structural parts, transmission parts and control system. This article simply introduces the main structural characteristics and transmission mechanism parts of the garage. In three-dimensional garage for lifting and moving the design of control system, adopt advanced PLC control, using Siemens programming software of the control system of three-dimensional garage for lifting and moving type, and the debugging and running, prove that using programmable controller (PLC) as control system is simple. Its stable, reliable, rapid, cost-effective features makes the control system very perfect. In order to make the parking equipment meets the requirement, according to the state of mechanical parking equipment general safety standards, lift the lateral movement type parking equipment and actual using some necessary safety technology in the lift move transversely, so that ensures the complete safety of the vehicle, make the whole garage can be safe and smooth operation. Keywords：automatic stereoscopic garage；control system；PLC.
摘要 随着汽车工业和建筑业两大支柱产业的快速发展，在一些大、中城市相继出现了停车难和乱停车的现象。在解决城市城市停车难的问题中，机械式立体停车设备以其独特的优点，引起了各界的重视，得到了广泛的应用。 机械车库与传统的自然地下车库相比，在许多方面都显示出优越性。首先，机械车库具有突出的节地优势。以往的地下车库由于要留出足够的行车通道，平均一辆车就要占据40平方米的面积，而如果采用双层机械车库，可使地面的使用率提高80％-90％，如果采用地上多层（21层）立体式车库的话，50平方米的土地面积上便可存放40辆车，这可以大大地节省有限的土地资源，并节省土建开发成本。 论文以研究工作的进展顺序为序，分章、节逐一论述了课题的来源，目的及意义，设计过程，在设计中遇到的问题与难点及其解决方法与措施。在设计过程部分，详细论述了设备总体结构设计、横移传动系统设计、提升传动系统设计、存取车结构设计、控制系统设计和安全防护设计。 关键词: 立体停车设备控制系统升降机构安全性传动设计
Abstract With the rapid development of the automobile industry and the construction industry of the two pillar industries, in some of the larger, the city one after another appears to parking and parking chaos. In the city the city parking difficult problem, the mechanical parking equipment with its unique advantages, has aroused the attention from all walks of life, has been widely applied. Mechanical garage compared with traditional natural underground garage, shows superiority in many aspects. First of all, a prominent section in the garage mechanical advantage. The underground garage due to set aside enough traffic channel, the average vehicle will occupy an area of 40 square meters, and if the use of double mechanical garage, the ground usage will increase 80%-90%, if used on multi-layer (21 layers) stereo garage, 50 square metres of land area and can store 40 cars, which can greatly save the limited land resources, and reduce the construction cost. Based on the research work progress order as the preface, chapter, section discusses the source of the subject, purpose and significance, the design process, problems and difficulties encountered in the design process and their solutions and measures. In the process of designing part, discusses in detail the equipment overall structural design, the transmission system design, improve shifting transmission system design, access the car structure design, control system design and safety design. Keyword: stereoscopic parking equipments Control the system PLC Safety The structure design

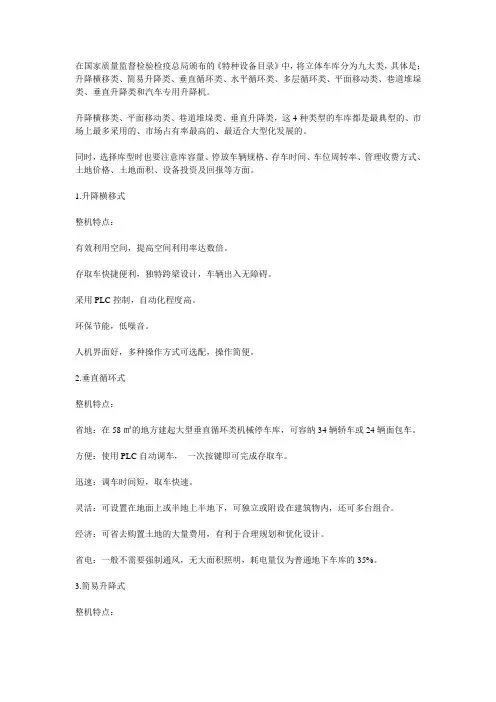

在国家质量监督检验检疫总局颁布的《特种设备目录》中，将立体车库分为九大类，具体是：升降横移类、简易升降类、垂直循环类、水平循环类、多层循环类、平面移动类、巷道堆垛类、垂直升降类和汽车专用升降机。 升降横移类、平面移动类、巷道堆垛类、垂直升降类，这4种类型的车库都是最典型的、市场上最多采用的、市场占有率最高的、最适合大型化发展的。 同时，选择库型时也要注意库容量、停放车辆规格、存车时间、车位周转率、管理收费方式、土地价格、土地面积、设备投资及回报等方面。 1.升降横移式 整机特点： 有效利用空间，提高空间利用率达数倍。 存取车快捷便利，独特跨梁设计，车辆出入无障碍。 采用PLC控制，自动化程度高。 环保节能，低噪音。 人机界面好，多种操作方式可选配，操作简便。 2.垂直循环式 整机特点： 省地：在58㎡的地方建起大型垂直循环类机械停车库，可容纳34辆轿车或24辆面包车。 方便：使用PLC自动调车，一次按键即可完成存取车。 迅速：调车时间短，取车快速。 灵活：可设置在地面上或半地上半地下，可独立或附设在建筑物内，还可多台组合。 经济：可省去购置土地的大量费用，有利于合理规划和优化设计。 省电：一般不需要强制通风，无大面积照明，耗电量仅为普通地下车库的35%。 3.简易升降式 整机特点：
