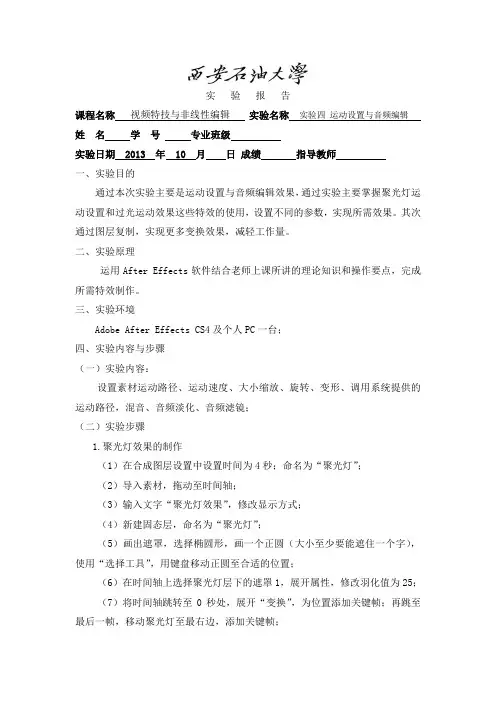

《视频特技与非线性编辑》实验报告

实验报告

课程名称视频特技与非线性编辑实验名称实验四运动设置与音频编辑

姓名学号专业班级

实验日期 2013 年 10 月日成绩指导教师

一、实验目的

通过本次实验主要是运动设置与音频编辑效果，通过实验主要掌握聚光灯运动设置和过光运动效果这些特效的使用，设置不同的参数，实现所需效果。其次通过图层复制，实现更多变换效果，减轻工作量。

二、实验原理

运用After Effects软件结合老师上课所讲的理论知识和操作要点，完成所需特效制作。

三、实验环境

Adobe After Effects CS4及个人PC一台；

四、实验内容与步骤

（一）实验内容：

设置素材运动路径、运动速度、大小缩放、旋转、变形、调用系统提供的运动路径，混音、音频淡化、音频滤镜；

（二）实验步骤

1.聚光灯效果的制作

（1）在合成图层设置中设置时间为4秒；命名为“聚光灯”；

（2）导入素材，拖动至时间轴；

（3）输入文字“聚光灯效果”，修改显示方式；

（4）新建固态层，命名为“聚光灯”；

（5）画出遮罩，选择椭圆形，画一个正圆（大小至少要能遮住一个字），使用“选择工具”，用键盘移动正圆至合适的位置；

（6）在时间轴上选择聚光灯层下的遮罩1，展开属性，修改羽化值为25；

（7）将时间轴跳转至0秒处，展开“变换”，为位置添加关键帧；再跳至最后一帧，移动聚光灯至最右边，添加关键帧；

（8）将“聚光灯”层的聚光灯效果在“轨道蒙版”修改为阿尔法蒙版聚光灯；

（9）测试特效，保存文件；

2.过光效果的制作

（1）新建合成层为“过光效果”，设置时间长度为4秒；

（2）导入背景层，选择图层菜单，新建文字“过光效果”修改显示方式；

（3）新建固态层，命名为“遮罩”；

（4）选择矩形遮罩工具，画一个矩形（宽度至少要大于两个字）；

（5）展开遮罩1，修改羽化值为15；

（6）展开交换，修改旋转值为-52度；

（7）跳转至0秒处，将矩形遮罩拖动至左侧，添加关键帧；然后跳转至最后一帧，将矩形选框拖动至右侧，自动建立关键帧；

（8）点击选择“过光效果”层复制一层为“过光效果2”；将“过光效果2”移动至遮罩层之上；将遮罩层的“轨道蒙版”修改为“阿尔法过光效果2”；

（9）测试制作的特效，保存文件。

3.探照灯效果

（1）新建合成图层为“探照灯效果”，设置时间长度为5秒；

（2）新建固态层“灯头”，选择遮罩，画一个正圆；

（3）将遮罩层羽化值修改为15；

（4）跳转至0秒，为位置添加关键帧。再跳转至最后一帧，添加关键帧，按住shift键选择两个位置上的关键帧，点击窗口菜单的摇摆器，修改属性：频率改为6，数量修改为150，然后点击应用；

（5）导入背景拖动至时间轴，将“轨道蒙版”改为阿尔法效果；

（6）测试特效效果，保存文件。

五、实验结果与分析(可提供屏幕抓图)

聚光灯效果

过光效果

探照灯效果

实验结果分析：

通过本次实验，让我对After Effect中的运动设置特技效果有了一定的了解，认识并学习了AE中的各种运动特效。在本次实验中接触到的几种运动特技效果都非常实用。在以后的时间里我一定会好好的练习这几种运动特技效果，并要能够灵活的在以后的视频非线性编辑中很好的运用，制作出很棒的运动设置和音频编辑效果视频。
