第一章液压系统设计 1.1液压系统分析 1.1.1 液压缸动作过程 3150KN热压成型机液压系统属于中高压液压系统，涉及快慢速切换、多级调压、保压补压等多个典型的液压回路。工作过程为电机启动滑块快速下行滑块慢速下行保压预卸滑块慢速回程滑块快速回程推拉缸推出推拉缸拉回循环结束。按液压机床类型初选液压缸的工作压力为28Mpa,根据快进和快退速度要求，采用单杆活塞液压缸。1.1.2液压系统设计参数 （1）合模力； （2）最大液压压28Mp； （3）主缸行程700㎜； （4）主缸速度υ 快＝38㎜/s、 υ 慢=4.85㎜/s。 1.1.2分析负载 （一）外负载压制过程中产生的最大压力，即合模力。 （二）惯性负载 设活塞杆的总质量m＝100Kg，取△t＝0.25s (三)阻力负载 活塞杆竖直方向的自重 活塞杆质量m≈1000Kg，同时设活塞杆所受的径向力等于重力。 静摩擦阻力 动摩擦阻力 由此得出液压缸在各个工作阶段的负载如表****所示。
工况负载组成负载值F 工况负载组成负载值F 启动981 保压3150×103加速537 补压3150×103快速491 快退+G 10301 按上表绘制负载图如图***所示。 F/N v/mm s-1 537 491 981 38 4.85 0 l/mm 0 l/mm -491 -981 由已知速度υ 快＝38㎜/s、 υ 慢=4.85㎜/s和液压缸行程s=700mm，绘制简略速度图，如 图***所示。 1.2确定执行元件主要参数 1.2.1 液压缸的计算 （一）液压缸承受的合模力为3150KN，最大压力p1=28Mp。 鉴于整个工作过程要完成快进、快退以及慢进、慢退，因此液压缸选用单活塞杆式的。在液压缸活塞往复运动速度有要求的情况下，活塞杆直径d根据液压缸工作压力选取。 由合模力和负载计算液压缸的面积。 将这些直径按GB/T 2348—2001以及液压缸标准圆整成就近标准值，得:

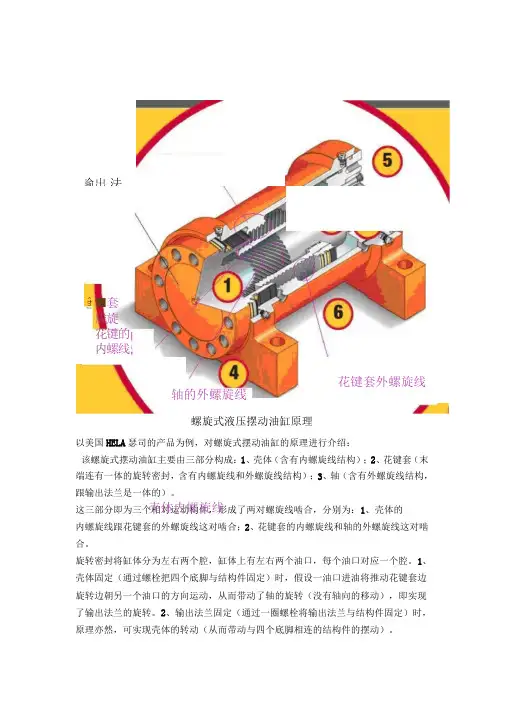

摘要 本论文设计一种在三爪卡盘上加装摆动式液压缸和平面螺旋机构的螺旋摆动式液压缸增力机构的结构。传统的机床如车床、铣床上三爪卡盘的工作一般依靠工人用手工进行夹紧,这不但增加了工人的劳动强度，而且所需夹紧力非常大,还常常有夹不紧的情况，阻碍了生产率的提高。通过在三爪卡盘加装摆动式液压缸和平面螺旋机构构成螺旋摆动式液压缸增力机构，可实现与原有卡盘体的较好结合,并使外加压力能转换成圆周运动,且其结构简单,工作可靠,能达到较高的增力比，具有良好的经济性和可行性。 关键词三爪卡盘，液压缸，夹具，增力
目录 前言............................................................... ３第1章选题背景.................................................... ４ 1.1 夹具的特点................................................. ４ 1.2 研究夹具的目的和意义....................................... ７ 1.3 夹具的国内外现状和发展趋势................................. ７ 1.4 夹具的基本结构和工作原理.................................. ８第2章三爪卡盘螺旋摆动式液压缸增力机构的结构及原理设计........... ９第3章主要参数确定与结构计算.................................. １０ 3.1 液压腔的结构设计......................................... １０ 3.2 转子叶片数的设计......................................... １０ 3.3 摆动角的设计............................................ １０ 3.4 定子圆柱活塞杠面积的设计 ................................... １０第4章. 凹槽轮廓线的设计......................................... １２ 4.1确定轮廓面段数........................................... １２ 4.2 活塞杠的升程............................................. １２ 的设计............................................ １３ 4.3参数θ 1 4.4参数β的设计............................................. １４第5章夹具在安装和操作时应注意的事项.......................... １６ 5.1夹具的安装............................................... １６ 5.2夹具在操作时应注意的事项................................. １６第6章夹具的经济效益分析........................................ １８第7章单工位夹具与成组夹具的分析................................ ２０ 7.1定位基准与定位元件的选择................................. ２０ 7.2夹紧元件与夹紧力的选择................................... ２１ 7.3夹具基体的设计........................................... ２１ 7.4机壳成组夹具结构......................................... ２１第8章误差分析.................................................. ２４ 8.1定位误差分析............................................. ２４ 8.2 装备误差分析............................................. ２４第9章机床夹具公差的灰色综合设计理论与方法...................... ２６结束语........................................................... ３２附录1 参考文献............................................ ３３致谢............................................................. ３４
液压油缸主要几何尺寸的计算： 上图中各个主要符号的意义： 错误!未找到引用源。— 液压缸工作腔的压力（Pa ） 错误!未找到引用源。— 液压缸回油腔的压力（Pa ） 错误!未找到引用源。—液压缸无杆腔工作面积 错误!未找到引用源。—液压缸有杆腔工作面积 D —液压缸内径 d —活塞杆直径 F — 液压缸推力 （N ） v —液压缸活塞运动速度 液压缸内径D 的计算 根据载荷力的大小和选定的系工作统压力来计算液压缸内径D 。液压缸内径D 和活塞杆直径d 可根据最大总负载和选取的工作压力来定，对单杆缸而言，无杆腔进油并不考虑机械效率时： ()212 1212 4F d p D p p p p π=---有杆腔进油并不考虑机械效率时： ()221 1212 4F d p D p p p p π=+--
一般情况下，选取回油背压 ，这时，上面两式便可简化，即无杆腔进油时 D = 有杆腔进油时： D = 设计调高油缸为无杆腔进油。 所以，216.91D mm = ==，按照GB/T2348-2001对液压缸内径进行圆整，取错误!未找到引用源。，即缸内径可以取为mm 250。 2.2活塞杆直径d 的计算 在液压油缸的活塞往复运动速度有一定要求的情况下，活塞杆的直径d 通常根 据液压缸速度比2 1v v v =λ的要求已经缸内径D 来确定。其中，活塞杆直径与缸内 径和速度比之间的关系为： d = 式中 D —液压缸内径 d —活塞杆直径 v λ—往复速度比 液压缸的往复运动速度比v λ，一般有2、1.46、1.33、1.25和1.15等几 种下表给出了不同往复速度比v λ时活塞杆直径d 和液压缸内径D 的关系。 v λ 1.15 1.25 1.33 1.46 2 d 0.36D 0.45D 0.5D 0.56D 0.71D 液压缸往复速度比v λ推荐值如下表所示：
液压传动系统设计计算 液压系统的设计步骤与设计要求 液压传动系统是液压机械的一个组成部分,液压传动系统的设计要同主机的总体设计同时进行.着手设计时，必须从实际情况出发，有机地结合各种传动形式，充分发挥液压传动的优点,力求设计出结构简单、工作可靠、成本低、效率高、操作简单、维修方便的液压传动系统。 1.1设计步骤 液压系统的设计步骤并无严格的顺序,各步骤间往往要相互穿插进行。一般来说，在明确设计要求之后，大致按如下步骤进行。 1)确定液压执行元件的形式； 2）进行工况分析，确定系统的主要参数； 3）制定基本方案，拟定液压系统原理图； 4）选择液压元件； 5）液压系统的性能验算； 6)绘制工作图，编制技术文件。 1.2明确设计要求
设计要求是进行每项工程设计的依据。在制定基本方案并进一步着手液压系统各部分设计之前，必须把设计要求以及与该设计内容有关的其他方面了解清楚。 1）主机的概况：用途、性能、工艺流程、作业环境、总体布局等; 2）液压系统要完成哪些动作，动作顺序及彼此联锁关系如何； 3）液压驱动机构的运动形式，运动速度； 4)各动作机构的载荷大小及其性质; 5）对调速范围、运动平稳性、转换精度等性能方面的要求； 6)自动化程序、操作控制方式的要求； 7)对防尘、防爆、防寒、噪声、安全可靠性的要求； 8）对效率、成本等方面的要求。 制定基本方案和绘制液压系统图 3。1制定基本方案 (1）制定调速方案 液压执行元件确定之后，其运动方向和运动速度的控制是拟定液压回路的核心问题.
方向控制用换向阀或逻辑控制单元来实现。对于一般中小流量的液压系统，大多通过换向阀的有机组合实现所要求的动作。对高压大流量的液压系统，现多采用插装阀与先导控制阀的逻辑组合来实现。 速度控制通过改变液压执行元件输入或输出的流量或者利用密封空间的容积变化来实现.相应的调整方式有节流调速、容积调速以及二者的结合——容积节流调速。 节流调速一般采用定量泵供油，用流量控制阀改变输入或输出液压执行元件的流量来调节速度。此种调速方式结构简单，由于这种系统必须用闪流阀，故效率低，发热量大，多用于功率不大的场合。
液压系统设计计算实例 ——250克塑料注射祝液压系统设计计算 大型塑料注射机目前都是全液压控制。其基本工作原理是：粒状塑料通过料斗进入螺旋推进器中，螺杆转动，将料向前推进，同时，因螺杆外装有电加热器，而将料熔化成粘液状态，在此之前，合模机构已将模具闭合，当物料在螺旋推进器前端形成一定压力时，注射机构开始将液状料高压快速注射到模具型腔之中，经一定时间的保压冷却后，开模将成型的塑科制品顶出，便完成了一个动作循环。 现以250克塑料注射机为例，进行液压系统设计计算。 塑料注射机的工作循环为： 合模→注射→保压→冷却→开模→顶出 │→螺杆预塑进料 其中合模的动作又分为：快速合模、慢速合模、锁模。锁模的时间较长，直到开模前这段时间都是锁模阶段。 1.250克塑料注射机液压系统设计要求及有关设计参数 1.1对液压系统的要求 ⑴合模运动要平稳，两片模具闭合时不应有冲击； ⑵当模具闭合后，合模机构应保持闭合压力，防止注射时将模具冲开。注射后，注射机构应保持注射压力，使塑料充满型腔； ⑶预塑进料时，螺杆转动，料被推到螺杆前端，这时，螺杆同注射机构一起向后退，为使螺杆前端的塑料有一定的密度，注射机构必需有一定的后退阻力； ⑷为保证安全生产，系统应设有安全联锁装置。 1.2液压系统设计参数 250克塑料注射机液压系统设计参数如下： 螺杆直径40mm 螺杆行程200mm 最大注射压力153MPa 螺杆驱动功率5kW 螺杆转速60r/min 注射座行程230mm 注射座最大推力27kN 最大合模力(锁模力) 900kN 开模力49kN 动模板最大行程350mm 快速闭模速度0.1m/s 慢速闭模速度0.02m/s 快速开模速度0.13m/s 慢速开模速度0.03m/s 注射速度0.07m/s 注射座前进速度0.06m/s 注射座后移速度0.08m/s 2.液压执行元件载荷力和载荷转矩计算 2.1各液压缸的载荷力计算 ⑴合模缸的载荷力 合模缸在模具闭合过程中是轻载，其外载荷主要是动模及其连动部件的起动惯
几种常用液压缸缓冲装置结构设计 摘要：本文对高速液压缸；大缸径、长行程液压缸及各种自卸车液压缸的缓冲装置提出了不同的结构设计，有针对性的解决了液压缸活塞与缸盖发生机械碰撞。 关键词：液压缸缓冲装置 1、引言 在液压系统中使用液压缸驱动具有一定质量的机构，当液压缸运动至行程终点时具有较大动能，如未作减速处理，液压缸活塞与缸盖将发生机械碰撞，产生冲击、噪声，有破坏性。为缓和及防止这种危害发生，因此可在液压回路中设置减速装置或在缸体内设缓冲装置。 2、几种液压缸缓冲装置结构设计 2.1高速液压缸缓冲装置结构设计 （1）液压缸特点及缓冲装置结构设计 高速液压缸工作时，活塞终端速度可以达到5m／s以上，若直接与端盖相撞，在惯性力和液压力的作用下，不但会损坏端盖，而且会产生较大的冲击载荷，对系统产生不利的影响。高速液压缸缓冲装置如图1a所示，主要由液压缸体、活塞、挡块、活塞杆、固定螺母、复位弹簧组成。其中活塞杆有四个台阶轴用来放置和固定活塞和挡块，螺母将活塞与活塞杆固定于一体。挡块为圆锥形，所以过流面积不断变化。 （2）工作原理 当活塞杆走到行程末端时，挡块3被液压缸端部限位停止运动，而活塞2、活塞杆4，固定螺母5继续向前运动，这时活塞与挡块形成节流缝隙，活塞与挡块之间的容腔压力增加，与活塞的惯性力和作用在活塞左端的液压力相对抗，从而达到缓冲的目的。 2.2大缸径、长行程液压缸缓冲装置结构设计 (1) 液压缸特点及缓冲装置结构设计 对于水平安装的大缸径长行程液压缸，由于活塞杆和活塞的巨大自重、零件的机械加工误差及安装误差等原因，液压缸在运行的过程中易引起导向部分靠近承重一侧的快速磨损，从而导向元件的偏心，体现到缓冲元件上，就是缓冲环和缓冲孔之间过大同轴度，将引起运行困难或产生机械故障。大缸径、长行程液压
液压缸结构设计指导 液压缸设计是在对整个液压系统进行了工况分析、编制了负载图、选定了工作压力的基础上进行的。因此，首先要根据主机的要求确定缸的结构类型，按照负载、速度、行程等已知条件决定缸的主要尺寸，再迸行结构设计，最后对液压缸的强度、刚度和工作稳定性进行校核。这里，重点对结构设计提出指导性意见，指出校核方法，供课程设计时参考。 1-1 液压缸结构设计的要求 液压缸结构设计的目标是要满足其输出的力、速度、行程等诸项要求，同时要兼顾结构简单，便于加工、装卸、维修，确保一定的效率、寿命等。 一、力 液压缸的推力大小将直接影响其结构。一般来说，推力越大，其工作压力越高。因此，对液压缸的各个零件要进行必要的受力分析。如，活塞杆是受拉还是受压，是否受到偏载，行程末端的冲击压力将有多大等，这就要求正确设计活塞杆的导向装置、密封装置，选定合适的活塞杆长径比和液压缸各零件的连接结构。 二、速度 为实现液压缸的最高速度、最终速度，在结构上就要保证进、出口有一定通径，减少内泄漏量，设置缓冲装置以防止冲击，设置排气装置以免低速爬行等。 三、行程 除了液压缸在起动、制动时所需的附加行程外，其有效行程要达到运动部件的最大行程要求，并力求结构紧凑、占地最小。这就要求合理确定液压缸的结构类型、安装方式，如采用伸缩缸、增程缸的结构型式，或采用活塞杆固定缸体移动的安装方式。 四、其它 在特殊情况下，要考虑防漏、防锈蚀、防尘、防热变形、防自重跌落（如垂直缸或倾斜缸要有锁紧装置）等。 2-2液压缸结构分析实例 一、磨床工作台液压缸 图Ⅲ-2-1所示为小型的卧轴矩台平面磨床M7120A 的工作台液压缸，带动
液压传动系统的设计与计算 [原创2006-04-09 12:49:44 ] 发表者: yzc741229 液压传动系统设计与计算 液压系统设计的步骤大致如下： 1.明确设计要求，进行工况分析。 2.初定液压系统的主要参数。 3.拟定液压系统原理图。 4.计算和选择液压元件。 5.估算液压系统性能。 6.绘制工作图和编写技术文件。 根据液压系统的具体内容，上述设计步骤可能会有所不同，下面对各步骤的具体内容进行介绍。 第一节明确设计要求进行工况分析 在设计液压系统时，首先应明确以下问题，并将其作为设计依据。 1.主机的用途、工艺过程、总体布局以及对液压传动装置的位置和空间尺寸的要求。 2.主机对液压系统的性能要求，如自动化程度、调速范围、运动平稳性、换向定位精度以及对系统的效率、温升等的要求。 3.液压系统的工作环境，如温度、湿度、振动冲击以及是否有腐蚀性和易燃物质存在等情况。 图9-1位移循环图 在上述工作的基础上，应对主机进行工况分析，工况分析包括运动分析和动力分析，对复杂的系统还需编制负载和动作循环图，由此了解液压缸或液压马达的负载和速度随时间变化的规律，以下对工况分析的内容作具体介绍。 一、运动分析
主机的执行元件按工艺要求的运动情况，可以用位移循环图(L—t)，速度循环图(v—t)，或速度与位移循环图表示，由此对运动规律进行分析。 1.位移循环图L—t 图9-1为液压机的液压缸位移循环图，纵坐标L表示活塞位移，横坐标t表示从活塞启动到返回原位的时间，曲线斜率表示活塞移动速度。该图清楚地表明液压机的工作循环分别由快速下行、减速下行、压制、保压、泄压慢回和快速回程六个阶段组成。 2.速度循环图v—t(或v—L) 工程中液压缸的运动特点可归纳为三种类型。图9-2为三种类型液压缸的v—t图，第一种如图9-2中实线所示，液压缸开始作匀加速运动，然后匀速运动， 图9-2 速度循环图 最后匀减速运动到终点；第二种，液压缸在总行程的前一半作匀加速运动，在另一半作匀减速运动，且加速度的数值相等；第三种，液压缸在总行程的一大半以上以较小的加速度作匀加速运动，然后匀减速至行程终点。v—t图的三条速度曲线，不仅清楚地表明了三种类型液压缸的运动规律，也间接地表明了三种工况的动力特性。 二、动力分析 动力分析，是研究机器在工作过程中，其执行机构的受力情况，对液压系统而言，就是研究液压缸或液压马达的负载情况。 1.液压缸的负载及负载循环图 (1)液压缸的负载力计算。工作机构作直线往复运动时，液压缸必须克服的负载由六部分组成： F=F c+F f+F i+F G+F m+F b (9-1) 式中：F c为切削阻力；F f为摩擦阻力；F i为惯性阻力；F G为重力；F m为密封阻力；F b为排油阻力。 图9-3导轨形式 ①切削阻力F c：为液压缸运动方向的工作阻力，对于机床来说就是沿工作部件运动方向的切削力，此作用力的方向如果与执行元件运动方向相反为正值，两者同向为负值。该作用力可能是恒定的，也可能是变化的，其值要根据具体情况计算或由实验测定。 ②摩擦阻力F f：
液压传动系统设计与计算 第九章液压传动系统设计与计算 液压系统设计的步骤大致如下： 1.明确设计要求，进行工况分析。 2.初定液压系统的主要参数。 3.拟定液压系统原理图。 4.计算和选择液压元件。 5.估算液压系统性能。 6.绘制工作图和编写技术文件。 根据液压系统的具体内容，上述设计步骤可能会有所不同，下面对各步骤的具体内容进行介绍。第一节明确设计要求进行工况分析 在设计液压系统时，首先应明确以下问题，并将其作为设计依据。 1.主机的用途、工艺过程、总体布局以及对液压传动装置的位置和空间尺寸的要求。 2.主机对液压系统的性能要求，如自动化程度、调速范围、运动平稳性、换向定位精度以及对系统的效率、温升等的要求。 3.液压系统的工作环境，如温度、湿度、振动冲击以及是否有腐蚀性和易燃物质存在等情况。 位移循环图图9-1 在上述工作的基础上，应对主机进行工况分析，工况分析包括运动分析和动力分析，对复杂的系统还需编制负载和动作循环图，由此了解液压缸或液压马达的负载和速度随时间变化的规律，以下对工况分析的内容作具体介绍。 一、运动分析 主机的执行元件按工艺要求的运动情况，可以用位移循环图(L—t)，速度循环图(v—t)，或速度与位移循环图表示，由此对运动规律进行分析。 1.位移循环图L—t 图9-1为液压机的液压缸位移循环图，纵坐标L表示活塞位移，横坐标t表示从活塞启动到返回原位的时间，曲线斜率表示活塞移动速度。该图清楚地表明液压机的工作循环分别由快速下行、减速下行、压制、保压、泄压慢回和快速回程六个阶段组成。 2.速度循环图v—t(或v—L) 工程中液压缸的运动特点可归纳为三种类型。图9-2为三种类型液压缸的v—t图，第中实线所示，液压缸开始作匀加速运动，然后匀速运动，9-2一种如图
液压系统的设计计算2 题目：一台加工铸铁变速箱箱体的多轴钻孔组合机床，动力滑台的动作顺序为快速趋进工件→Ⅰ工进→Ⅱ工进→加工结束块退→原位停止。滑台移动部件的总重量为5000N ，加减速时间为0.2S 。采用平导轨，静摩擦系数为0.2，动摩擦系数为0.1。快进行程为200MM ，快进与快退速度相等均为min /5.3m 。Ⅰ工进行程为100mm ，工进速度为min /100~80mm ，轴向工作负载为1400N 。Ⅱ工进行程为0.5mm ，工进速度为min /50~30mm ，轴向工作负载为800N 。工作性能要求运动平稳，试设计动力滑台的液压系统。 解： 一 工况分析 工作循环各阶段外载荷与运动时间的计算结果列于表1 液压缸的速度、负载循环图见图1
二 液压缸主要参数的确定 采用大、小腔活塞面积相差一倍（即A 1=2A 2）单杆式液压缸差动联接来达到快 速进退速度相等的目的。为了使工作运动平稳，采用回油路节流调速阀调速回路。液压缸主要参数的计算结果见表2。 按最低公进速度验算液压缸尺寸 故能达到所需低速 2 7.163 1005.06.253 min min 2 2cm v Q cm A =?=>= 三 液压缸压力与流量的确定
因为退时的管道压力损失比快进时大，故只需对工进与快退两个阶段进行计算。计算结果见表3 四液压系统原理图的拟定 (一)选择液压回路 1.调速回路与油压源 前已确定采用回油路节流调速阀调速回路。为了减少溢流损失与简化油路，故采用限压式变量叶片泵 2.快速运动回路 采用液压缸差动联接与变量泵输出最大流量来实现 3.速度换接回路 用两个调速阀串联来联接二次工进速度，以防止工作台前冲(二)组成液压系统图（见图2）
液压缸设计 指导书 河南理工大学机械与动力工程学院 热能与动力工程系
一、设计目的 油缸是液压传动系统中实现往复运动和小于360°回摆运动的液压执行元件。具有结构简单，工作可靠，制造容易以及使用维护方便、低速稳定性好等优点。因此，广泛应用于工业生产各部门，如：工程机械中挖掘机和装载机的铲装机构和提升机构，起重机械中汽车起重机的伸缩臂和支腿机构，矿山机械中的液压支架及采煤机的滚筒调高装置，建筑机械中的打桩机，冶金机械中的压力机，汽车工业中自卸式汽车和高空作业车，智能机械中的模拟驾驶舱、机器人，火箭的发射装置等。它们所用的都是直线往复运动油缸，即推力油缸。所以，研究和改进液压缸的设计制造，提高液压缸的工作寿命及其性能，对于更好的利用液压传动具有十分重要的意义。 通过学生自己独立地完成指定的液压缸设计任务，提高理论联系实际、分析问题和解决问题的能力，学会查阅参考书和工具书的方法，提高编写技术文件的能力，进一步加强设计计算和制图等基本技能的训练，为毕业后成为一名合格的机械工程师打好基础。 为此，编写了这本“液压缸设计指导书”，供热能专业学生学习液压传动课程及课程设计时参考。 二、设计要求 1、每个参加课程设计的学生，都必须独立按期完成设计任务书所规定的设计任务。 2、设计说明书和设计计算书要层次清楚，文字通顺，书写工整，简明扼要，论据充分。计算公式 不必进行推导，但应注明公式中各符号的意义，代入数据得出结果即可。 3、说明书要有插图，且插图要清晰、工整，并选取适当此例。说明书的最后要附上草图。 4、绘制工作图应遵守机械制图的有关规定，符合国家标准。 5、学生在完成说明书、图纸后，准备进行答辩，最后进行成绩评定。 三、设计任务 设计任务由指导教师根据学生实际情况及所收集资料情况确定。 四、设计依据和设计步骤 油缸是液压传动的执行元件，它与主机及主机的工作结构有着直接的联系。不同的机型和工作机构对油缸则有不同的工作要求。因此在设计油缸之前，首先应了解下列这些作为设计原始依据的主要内容：主机的用途和工作条件，工作机构的结构特点，负载值，速度，行程大小和动作要求，液压系统所选定的工作压力和流量等。 油缸的设计内容和步骤大致如下： 1、液压缸类型和多部分结构的选择。 2、确定基本参数。主要包括工作负载、工作速度（当有速度要求时）、工作行程、导向长度、缸筒 内径及活塞杆直径等。 3、强度和稳定性计算。其中包括缸筒壁厚、外径和缸底厚度的强度计算，活塞杆强度和稳定性验
引言 起升油缸设计（3级） 引言 液压缸是将液压能转变为机械能、做直线往复运动（或摆动运动）的液压执行元件。它的结构简单、工作可靠。用它来实现往复运动，可免去减速装置，并且没有传动间隙，运动平稳，因此在各种机械的液压系统中得到了广泛应用。液压缸输出力和活塞有效面积及其两边压差成正比；液压缸基本上由缸筒和缸盖、活塞和活塞杆、密封装置、缓冲装置与排气装置组成。缓冲装置与排气装置视具体应用场合而定，其他装置则必不可少。 液压传动相对于机械传动来说，它是一门新学科，17世纪中叶帕斯卡提出静压传动原理，只是由于早期技术水平和生产需求的不足，液压传动技术没有得到普遍地应用。1795年英国约瑟夫·布拉曼在伦敦用水作为工作介质，以水压机的形式将其应用于工业上，诞生了世界上第一台水压机。第二次世界大战期间，在兵器上采用了功率大、反应快、动作准的液压传动和控制装置，它大大提高了兵器的性能，也大大促进了液压技术的发展。战后，液压技术迅速转向民用，并随着各种标准的不断制订和完善及各类元件的标准化、规格化、系列化而在工程机械、农业机械、汽车制造等行业中推广开来。 本设计中首先对设计产品进行工况分析，进而对其主要参数进行计算并校核，再利用CAD软件绘出产品零件图和总装图，以及solidworks进行机械运动仿真。solidworks软件使用交互式图形环境和零件库、约束库、力库，创建完全参数化的机械系统几何模型，其求解器采用多刚体系统动力学理论中的拉格郎日方程方法，建立系统动力学方程，对虚拟机械系统进行静力学、运动学和动力学分析，输出位移、速度、加速度和反作用力曲线。solidworks软件的仿真可用于预测机械系统的性能、运动范围、碰撞检测、峰值载荷以及计算有限元的输入载荷等。
挖掘机液压油缸缓冲装置的设计方法与分析 来源:毕业论文网https://www.doczj.com/doc/76624278.html, 一、引言 随着工程机械液压技术和市场的发展．要求挖掘机等丁程机械液压缸活塞运动速度越来越高，其往复频率和运动速度也越来越高，有的甚至高达每秒几十米。为避免产生强烈撞击和振动，保证系统平稳工作，防止传动部件损坏，提高系统的工作性能和寿命，必须在其运动结束前进行缓冲。 二、挖掘机液压油缸的缓冲方法 目前，挖掘机液压油缸缓冲的方法基本有两种：一种是液压缸外部控制，即在液压缸的控制回路上，安装节流阀或其它形式的流量控制装置进行缓冲，其结构较复杂：另一种是液压缸内部控制．即在液压缸内部设计缓冲装置来实现缓冲，其结构简单、1二作可靠、体积小、缓冲一I~ii较好，因而得到广泛应用。本文采用的设计方法即为内部缓冲装置三、设计方案挖掘机双作用液压缸缓冲装置正常稳定T作的主要因素是活塞杆和缸筒具有较好的同轴度。这～同轴度是通过活塞杆和缸筒分别与前后端盖、活塞的间隙配合及各部件的形位公差来保证的，实践中由于设计、制造、装配、使用等因素的影响，常常使这一同轴度难以控制，这样就使得缓冲装置难以正常]：作，经常发生拉伤、胶合甚至损坏液压缸的情况。 为了保证液压缸缓冲正常稳定工作，研发人员设计了浮动缓冲装置。这种双作用液压缸浮动缓冲装置几乎不受活塞杆和缸筒同轴度影响，工作可靠、寿命长、缓冲效果好．且适用于各种固定缓冲和可调缓冲：同时，还解决了传统缓冲装置造成的拉伤、胶合问题。 四、缓冲装置结构及缓冲原理 如所示，活塞杆4头部装有缓冲销2，缸体1内的底部开有与缓冲销2配合的缓冲孔1b，缸体1上开有与缓冲孔1b相通的通油孔1a，在缸体l上设有连通缓冲孑L 1b与缸体内腔的补油通道1c，在补油通道lc与缓冲孔Ib相通的端口处设有单向节流阀5当活塞杆4向回缩时，活塞向左运动，单向节流阀5处于节流状态。当活塞杆4运动到接近缸体1的底部时，通过缓冲销2与缓冲孑L 1b的配合来缓冲：当活塞杆4运动到缸底停止后再需要伸出时，由通油孔1a向缓冲孔1b供油，液压油从缓冲孔lb给活塞杆施压，同时，单向节流阀5打开，液压油通过补油通道1c直接进入缸体l内向右推活塞。 五、缓冲装置模型及特-性分析 1. 缓冲装置模型囹2为液压缸的可调式节流口缓冲装置原理模型图。在液压缸活塞端部有直径为d的缓冲柱塞，缸盖上有与缓冲柱塞相配的缓冲内孔，当缓冲柱塞进入缓冲内孔后，活塞与缸盖间的油液须经节流阀排出，从而使活塞运动受阻、速度减慢，达到缓冲目的。
10液压传动系统的设 计和计算
10 液压传动系统的设计和计算 本章提要：本章介绍设计液压传动系统的基本步骤和方法，对于一般的液压系统，在设计过程中应遵循以下几个步骤：①明确设计要求，进行工况分析； ②拟定液压系统原理图；③计算和选择液压元件；④发热及系统压力损失的验算；⑤绘制工作图，编写技术文件。上述工作大部分情况下要穿插、交叉进行，对于比较复杂的系统，需经过多次反复才能最后确定；在设计简单系统时，有些步骤可以合并或省略。通过本章学习，要求对液压系统设计的内容、步骤、方法有一个基本的了解。 教学内容： 本章介绍了液压传动系统设计的内容、基本步骤和方法。 教学重点： 1．液压元件的计算和选择； 2．液压系统技术性能的验算。 教学难点： 1．泵和阀以及辅件的计算和选择； 2．液压系统技术性能的验算。 教学方法： 课堂教学为主，充分利用网络课程中的多媒体素材来表示设计的步骤及方法。 教学要求：
初步掌握液压传动系统设计的内容、基本步骤和方法。 10.1 液压传动系统的设计步骤 液压传动系统的设计是整机设计的一部分，它除了应符合主机动作循环和静、动态性能等方面的要求外，还应当满足结构简单，工作安全可靠，效率高，经济性好，使用维护方便等条件。液压系统的设计，根据系统的繁简、借鉴的资料多少和设计人员经验的不同，在做法上有所差异。各部分的设计有时还要交替进行，甚至要经过多次反复才能完成。下面对液压系统的设计步骤予以介绍。 10.1.1 明确设计要求、工作环境，进行工况分析 10.1.1.1 明确设计要求及工作环境 液压系统的动作和性能要求主要有：运动方式、行程、速度范围、负载条件、运动平稳性、精度、工作循环和动作周期、同步或联锁等。就工作环境而言，有环境温度、湿度、尘埃、防火要求及安装空间的大小等。要使所设计的系统不仅能满足一般的性能要求，还应具有较高的可靠性、良好的空间布局及造型。 10.1.1.2 执行元件的工况分析 对执行元件的工况进行分析，就是查明每个执行元件在各自工作过程中的速度和负载的变化规律，通常是求出一个工作循环内各阶段的速度和负载值。必要时还应作出速度、负载随时间或位移变化的曲线图。下面以液压缸为例，液压马达可作类似处理。 就液压缸而言，承受的负载主要由六部分组成，即工作负载，导向摩擦负载，惯性负载，重力负载，密封负载和背压负载，现简述如下。 (1)工作负载w F
目录 目录 ........................................................................................................................................ I 摘要 ........................................................................................................................................ I 引言 . (1) 1 液压缸的发展及动向 (2) 2 液压缸的分类与结构选择 (4) 3 液压缸主要技术性能参数的设计与计算 (5) 3.1液压缸设计原则与步骤 (5) 3.2液压缸承载力的计算 (9) 4 液压缸零部件的计算 (11) 4.1缸筒的设计计算 (11) 4.2.活塞杆的设计计算 (17) 4.3活塞的设计计算 (21) 4.4缸盖与缸底的设计计算 (22) 结束语 (25) 致谢 (26) 参考文献 (27)
顶管机液压油缸的设计 摘要 本文是顶管机液压油缸的设计。首先，介绍了国内外液压系统行业的发展状况和趋势，概述了市场上几种主要液压元件及其结构特点，并重点说明双作用单活塞杆液压缸的作用及其内部结构。其次，根据规定的参数，通过比较分析确定了各个部件的主要结构，并对其结构件的应力做出了相应的计算和材料的选取。根据液压缸的基本结构，工作原理及所受实际载荷，完成了对顶管机液压油缸的缸筒、活塞杆、活塞、导向套等的设计、计算和稳定性校核。此外，还对油缸所用密封件进行了选取并说明了各自的密封特点。最后，运用Auto CAD 2004绘图软件，本设计完成了顶管机液压油缸总装配图和主要零件图的绘制。 关键词：液压缸，活塞，活塞杆，密封
液压系统设计计算举例 本节介绍某工厂汽缸加工自动线上的一台卧式单面多轴钻孔组合机床液压系统的设计实例。 已知：该钻孔组合机床主轴箱上有16根主轴，加工14个Φ13.9ｍｍ的孔和两个Φ8.5ｍｍ的孔；刀具为高速钢钻头，工件材料是硬度为240HB 的铸铁件；机床工作部件总重量为G ＝9810N ；快进、快退速度为v 1＝v 3＝7ｍ/min ，快进行程长度为l 1＝100ｍｍ，工进行程长度为l 2＝50ｍｍ，往复运动的加速、减速时间希望不超过0.2s ；液压动力滑台采用平导轨，其静摩擦系数为f s ＝0.2，动摩擦系数为f d ＝0.1。 要求设计出驱动它的动力滑台的液压系统，以实现“快进→工进→快退→原位停止”的工作循环。下面是该液压系统的具体设计过程，仅供参考。 1．负载分析 1.1工作负载 由切削原理可知，高速钢钻头钻铸铁孔的轴向切削力F ｔ与钻头直径D (mm)、每转进给量ｓ(mm/r)和铸件硬度HB 之间的经验计算式为 6 .08 .0)(5.25HB Ds F t = （9.27） 根据组合机床加工的特点，钻孔时的主轴转速n 和每转进给量s 可选用下列数值： 对φ13.9mm 的孔来说 n 1＝360r/min ，s 1＝0.147mm/r 对φ8.5mm 的孔来说 n 2＝550r/min ，s 2＝0.096mm/r 根据式(9.27)，求得 30468096.05.85.252240147.09.135.25148 .06.08.0=???+????=t F （N ） 1.2惯性负载 5832 .0607 81.99810=??=??=t v g G F m （N ） 1.3阻力负载 静摩擦阻力 196298102.0=?=fs F （N ） 动摩擦阻力 98198101.0=?=fd F （N ） 液压缸的机械效率取ηm = 0.9，由此得出液压缸在各工作阶段的负载如表9.5所示。 表9.5 液压缸在各工作阶段的负载值
液压系统设计方法 液压系统是液压机械的一个组成部分，液压系统的设计要同主机的总体设计同时进行。着手设计时，必须从实际情况出发，有机地结合各种传动形式，充分发挥液压传动的优点，力求设计出结构简单、工作可靠、成本低、效率高、操作简单、维修方便的液压传动系统。 液压系统的设计步骤 液压系统的设计步骤并无严格的顺序，各步骤间往往要相互穿插进行。一般来说，在明确设计要求之后，大致按如下步骤进行。 ⑴确定液压执行元件的形式； ⑵进行工况分析，确定系统的主要参数； ⑶制定基本方案，拟定液压系统原理图； ⑷选择液压元件； ⑸液压系统的性能验算： ⑹绘制工作图，编制技术文件。 1.明确设计要求 设计要求是进行每项工程设计的依据。在制定基本方案并进一步着手液压系统各部分设计之前，必须把设计要求以及与该设计内容有关的其他方面了解清楚。 ⑴主机的概况：用途、性能、工艺流程、作业环境、总体布局等； ⑵液压系统要完成哪些动作，动作顺序及彼此联锁关系如何； ⑶液压驱动机构的运动形式，运动速度； ⑷各动作机构的载荷大小及其性质； ⑸对调速范围、运动平稳性、转换精度等性能方面的要求； ⑹自动化程度、操作控制方式的要求； ⑺对防尘、防爆、防寒、噪声、安全可靠性的要求； ⑻对效率、成本等方面的要求。 2.进行工况分析、确定液压系统的主要参数 通过工况分析，可以看出液压执行元件在工作过程中速度和载荷变化情况，为
确定系统及各执行元件的参数提供依据。 液压系统的主要参数是压力和流量，它们是设计液压系统，选择液压元件的主要依据。压力决定于外载荷。流量取决于液压执行元件的运动速度和结构尺寸。 2.1载荷的组成和计算 2.1.1液压缸的载荷组成与计算 图1表示一个以液压缸为执行元件的液压系统计算简图。各有关参数已标注在图上，其中F W是作用在活塞杆上的外部载荷。F m是活塞与缸壁以及活塞杆与导向套之间的密封阻力。 作用在活塞杆上的外部载荷包括工作载荷F g，导轨的摩擦力F f和由于速度变化而产生的惯性力F a。 ⑴工作载荷F g 常见的工作载荷有作用于活塞杆轴线上的 重力、切削力、挤压力等。这些作用力的方向 如与活塞运动方向相同为负，相反为正。 ⑵导轨摩擦载荷F f 对于平导轨 F f＝μ（G＋F N） 对于V型导轨 F f＝μ（G＋F N）/sin（α/2） 式中G——运动部件所受的重力（N）； F N——外载荷作用于导轨上的 正压力（N）； μ——摩擦系数，见表2—1； α——V型导轨的夹角，一般为90°。表2—1摩擦系数μ
河南理工大学机械学院 课程设计说明书 题目名称：单柱压力机的液压缸设计 学院：机械与动力工程学院 班级：机电11-1 姓名：邱晓 学号： 311104001017 指导教师：刘俊利
目录 一、课程设计的目的及要求…………………………………… 二、课程设计内容及参数确定………………………………… 三、液压缸主要尺寸的确定……………………………………… 四、液压缸的密封设计………………………………………… 五、支承导向的设计…………………………………………… 六、防尘圈的设计……………………………………………… 七、液压缸材料的选用………………………………………… 八、课程设计总结……………………………………………… 九、参考文献………………………………………………………
说明书 一、课程设计的目的 油缸是液压传动系统中实现往复运动和小于360°回摆运动的液压执行元件。具有结构简单，工作可靠，制造容易以及使用维护方便、低速稳定性好等优点。因此，广泛应用于工业生产各部门，如：工程机械中挖掘机和装载机的铲装机构和提升机构，起重机械中汽车起重机的伸缩臂和支腿机构，矿山机械中的液压支架及采煤机的滚筒调高装置，建筑机械中的打桩机，冶金机械中的压力机，汽车工业中自卸式汽车和高空作业车，智能机械中的模拟驾驶舱、机器人，火箭的发射装置等。它们所用的都是直线往复运动油缸，即推力油缸。所以，研究和改进液压缸的设计制造，提高液压缸的工作寿命及其性能，对于更好的利用液压传动具有十分重要的意义。 设计要求 1、每个参加课程设计的学生，都必须独立按期完成设计任务书所规定的设计任务。 2、设计说明书和设计计算书要层次清楚，文字通顺，书写工整，简明扼要，论据充分。计算公式 不必进行推导，但应注明公式中各符号的意义，代入数据得出结果即可。 3、说明书要有插图，且插图要清晰、工整，并选取适当此例。说明书的最后要附上草图。 4、绘制工作图应遵守机械制图的有关规定，符合国家标准。
目录 一液压课程设计任务书 ........................................... 错误！未定义书签。二液压系统的设计与计算 . (2) 1．进行工况分析 (3) 2．绘制液压缸的负载图和速度图 (4) 三拟订液压系统原理图 (4) 四确定执行元件主要参数 (6) 1．工作压力的确定 (6) 2．确定液压缸的内径D和活塞竿直径d (7) 3．计算液压泵的流量 (7) 4.确定夹紧缸的内径和活塞杆直径 (8) 5．计算液压泵的压力 (8) 6．选用液压泵规格和型号 (9) 7．确定电动机功率及型号 (9) 8.液压元件及辅助元件的选择 (10) 9．油箱容量的确定 (10) 五验算液压系统性能 ................................................... 错误！未定义书签。 1．回路压力损失验算............................................... 错误！未定义书签。 2．液压系统的温升验算........................................... 错误！未定义书签。六课程设计简单小结.. (16) 七参考书目.................................................................... 错误！未定义书签。
一、课程设计题目与设计要求 某厂设计一台钻镗专用机床，要求孔德加工进度有IT6,。要求该机床液压系统要完成的工作循环是：工件定位、夹紧——动力头快进——工进——终点停留——动力头快退——工件松开、拔销。该机床运动部件的重量为30000N，快进、快退速度为6m/min，工进的速度为20~120mm/min可无极调速，工作台的最大行程为400mm，其中工进的总行程为150mm，工进时的最大轴向切削力为20000N，工作台的导轨采用平导轨支撑方式；夹紧缸和拔销缸的行程都为25mm，夹紧力在12000~8000之间可调，夹紧时间不大于1秒钟。 依据上述题目完成下列设计任务： （1）完成该液压系统的工况分析、系统计算并最终完成该液压系统工作原理图的设计工作； （2）根据已完成的液压系统工作原理图选择标准液压元件； （3）对上述液压系统中的进给液压缸进行结构设计，完成该液压缸的相关计算和部件装配图设计，并对其中的1-2非标准零件进 行零件图的设计； 二、液压系统的设计与计算 1、进行工况分析 液压缸负载主要包括：切削阻力，惯性阻力，摩擦阻力。 （1）、定位液压缸： 设其工作压力位R=200N
