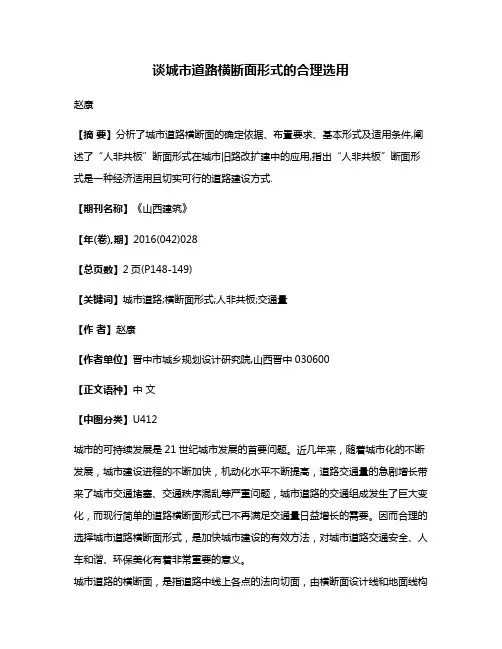

浅析城市道路横断面形式的选择
城市道路横断面设计是在城市总体规划中确定的两侧红线范围内进行，由车行道、人行道、分隔带、绿化带等组成。道路横断面设计的好坏关系到交通安全、道路功能、通行能力、服务水平、土地资源利用、城市景观等方面。

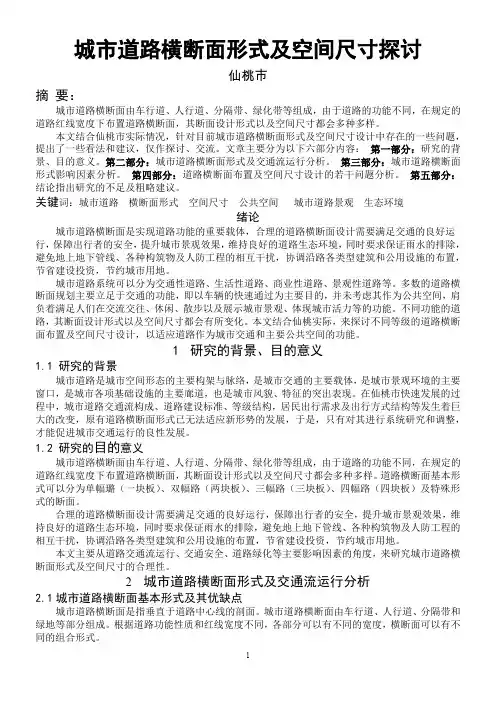

一、城市道路横断面基本形式
我国城市道路横断面的基本形式可根据机动车与非机动车交通不同的组织方式分为：单幅路、两幅路、三幅路、四幅路。
（1）单幅路断面形式
单幅道路能适应“钟摆式”的交通流，具有占地小、投资省、通过交叉口时间短、交叉口通行效率高的优点。但是，单幅路在混行状态下，机动车的车速较低。在特殊功能性要求路段，比如常举办集合、游行的路段(如北京王府井大街)，即使红线很宽，也可考虑单幅路型式。
（2）双幅路断面形式
双幅路断面形式通过设置中央分隔带使相向机动车流分隔行驶，基本消除对向机动车流的干扰，内侧车道机动车行驶速度较高。但是双幅路在交叉口的交通组织不易处理好，因此在交叉口处较少使用。
(3)三幅路断面形式
三幅路断面形式消除了机非之间的相互干扰，提高了机动车和非机动车的行驶速度，保障交通安全。同时，三幅路可以在两侧分
1、“一块板”断面 各种车辆在车道上混合行驶。适用于机动车交通量不大且非机动车较少的次干道、支路及用地不足拆迁困难的旧城改建的道路。 2、“二块板”断面 在车道中心用分隔带或分隔墩将车行道分为两半，上、下行车辆分向行驶。根据需要再决定是否划分快、慢车道。解决了机动车与对向机动车之间的矛盾。 主要用于车速较快、非机动车较少的道路，还常用于有平行道路可供非机动车道行驶的快速路、郊区道路以及横向高差大或地形特殊的路段。
3、“三块板”断面 中间部分为双向行驶的机动车车道，两侧为靠右侧行驶的非机动车车道，机动车与非机动车之间进行了隔离，解决了机动车与非机动车之间的矛盾。适用于机动车交通量大，非机动车多的道路。 4、“四块板”断面 在三幅路的基础上，再将中间的机动车道上下行再分开，做到分向、分道行驶。双向机动车之间、机动车与非机动车之间均进行了隔离，交通的安全性最好。适用于机动车车速较高，各向两条机动车道以上，非机动车多的快速路与主干路。
一、路肩概念 公路和采用边沟排水的郊区道路应在行车道外侧设路肩。路肩分为硬路肩（包括路缘带所占宽度）及保护性路肩，保护性路肩一般采用土路肩或简易铺装。 路缘带
1、单幅路：是指机动车道与非机动车道设有分隔带，车行道为机非混合行驶。 特点：机动车车行道条数不应采取奇数，一般道路上的机动车与非机动车的高峰时间不会同时出现（速度不同）公共汽车停靠站附近与非机动车相互干扰。 适用条件：适用于机非混行，交通量均不太大的城市道路，对于用地紧张与拆迁较困难的旧城市道路采用的较多，适用于城市次干道和支路。 2、双幅路：是指在车行道中央设一中央分隔带，将对向行驶的车流分隔开来，机动车可在辅路上行驶。 特点：单向车行道的车道数不得少于2条。 适用条件：适用于有辅助路供非机动车行驶的大城市主干路或设计车速大于5千米每小时；横向高差较大或地形特殊的路段、城市近郊区，以及非机动车较少的区域都适宜采用双幅式路。 3、三幅路：是用分隔带把车行道分为3部分，中央部分通行机动车辆，两侧供非机动车行驶。 特点：机非分行，避免机非相互干扰，保障了交通安全，提高了机动车的行驶速度，占地较多，投资较大，公交乘客上下车时需穿越非机动车道，对非机动车有干扰。
快速绘制道路横断面图的一种新方法 ?本文详细阐述了在不需要专业编程知识的情况下，利用AutoCAD和Excel精确自动地绘制道路横断面图的一种新方法。该方法不仅简单灵活，而且能提高工作效率以及保证工作质量。 1 引言 传统横断面测量方法有水准仪皮尺法、横断面仪法和经纬仪视距法等，简而言之就是根据地形的变化对与道路轴线方向相垂直的断面进行测量，其中直线段所测断面方向与道路中线方向垂直，而曲线路段与测点的切线方向垂直。在对横断面测量以后，为计算道路工程土方量，我们紧接着就要绘制道路横断面图。在实际工作中，横断面图的绘制通常是采用手工在米格纸上按照一定比例用卡规和复式比例尺按照横向是距离、纵向是高程刺点，用小钢笔连接刺点绘制闭合图形。然后把每一个断面的横断面图分成若干个梯形用复式比例尺和卡规量出每一个梯形的上底、下底和高，计算出每一个梯形的面积，然后把所有的梯形面积相加才得到一个断面面积。 通常道路横断面施测要求每20m测一个断面。在地形变化较大的位置要加测横断面，这样每1km道路至少要绘制50多个横断面图。可见如果用传统的方法绘制一条50km的道路断面图工作量是非常巨大的，而且由于是手工绘制，修改起来很麻烦，在实际工作中返工的情况是经常发生的。由此可见快速高效地绘制出道路横断面图是非常重要的。 笔者根据实际情况发现如果能对Auto CAD系统进行二次开发，运用AutoLISP语言和V isual LISP开发环境进行编程，创建Auto CAD的新命令或重新定义原有的标准命令，提供系统自动执行重复性的计算与绘图任务，此类问题就迎刃而解了，但这要求道路施工人员具备专业性很强的编程知识。在绘制了大量的横断面图后，笔者总结出一个非常便捷的方法，这种方法不需要道路工程人员具备很强的编程知识，只要具备常规的Excel和Auto C AD知识，就可以自动、精确和快速绘制道路横断面图，并且此方法可以推广至重复性较强的绘图工作。下面以一个实例进行详细说明。 2 对横断面数据的处理 2.1确定边桩位置和高程 倾斜地面高等级道路施工测量中的边桩定位一般用逐渐趋近法。该方法无论采用经纬仪或全站仪都不能直接给出边桩位置，只能通过重复多次测量和计算，才能确定边桩的位置，这种方法的野外工作量较大。本文给出了由横断面测量数据直接计算中桩到边桩的水平距离和边桩高程的方法，利用这种新方法可一次性标定边桩位置(如图1所示)。
城市道路设计规范平面与纵断面设计热★★★ 浏览： 809 更新时间：2010-5-26 10:04:21 平面设计应符合下列原则： 一、道路平面位置应按城市总体规划道路网布设。 二、道路平面线形应与地形、地质、水文等结合，并符合各级道路的技术指标。 三、道路平面设计应处理好直线与平曲线的衔接，合理地设置缓和曲线、超高、加宽等。 四、道路平面设计应根据道路等级合理地设置交叉口、沿线建筑物出入口、停车场出入口、分隔带断口、公共交通停靠站位置等。 五、平面线形标准需分期实施时，应满足近期使用要求，兼顾远期发展，减少废弃工程。 第５．１．２条直线、平曲线的布设与连接宜符合下列规定： 一、计算行车速度大于或等于６０ｋｍ/ｈ时，直线长度宜满足下列要求： １．同向曲线间的最小直线长度（ｍ）宜大于或等于计算行车速度（ｋｍ/ｈ）数值的六倍。 ２．反向曲线间的最小直线长度（ｍ）宜大于或等于计算行车速度（ｋｍ/ｈ）数值的二倍。 当计算行车速度小于６０ｋｍ/ｈ，地形条件困难时，直线段长度可不受上述限制，但应满足设置缓和曲线最小长度的要求。 二、计算行车速度大于或等于４０ｋｍ/ｈ时，半径不同的同向圆曲线连接处应设置缓和曲线。受地形限制并符合下述条件之一时，可采用复曲线。 １．小圆半径大于或等于不设缓和曲线的最小圆曲线半径； ２．小圆半径小于不设缓和曲线的最小圆曲线半径，但大圆与小圆的内移值之差小于或等于０．１ｍ； ３．大圆半径与小圆半径之比值小于或等于１．５。 三、计算行车速度大于或等于４０ｋｍ/ｈ时，长直线下坡尽头的平曲线半径应大于或等于不设超高的最小半径。在难以实施地段，应采取防护措施。
道路横断面设计 第一节设计原则 第4.1.1条道路横断面设计应在城市规划的红线宽度范围内进 行。横断面形式、布置、各组成部分尺寸及比例应 按道路类别、级别、计算行车速度、设计年限的机 动车道与非机动车道交通量和人流量、交通特性、 交通组织、交通设施、地上杆线、地下管线、绿化、 地形等因素统一安排，以保障车辆和人行交通的安 全通畅。 第二节横断面设置 第4.2.1条道路的横断面型式有单幅路、双幅路、三幅路、 及四幅路。 各种横断面的型式得的适用条件如下： 一、单幅路适用于机动车交通量不大，非 机动车较少的次干路、支路以及用地 不足，拆迁困难的旧城市道路。 二、双幅路适用于单向两条机动车车道 以上，非机动车较少的道路。有平行 道路可供非机动车通行的快速路和 郊区道路以及横向高差大或地形较 特殊的路段，亦可采用双幅路。 三、三幅路适用于机动车交通量大，非机
动车多，红线宽度大于或等于40m的 道路。 四、四幅路适用于机动车速度高，单向两 条机动车车道以上，非机动车多的快 速路于主干路。 第4.2.2条一条道路宜采用相同型式的断面。当道路横断横断面型式或横断面各组成部分的宽度变化时，宜设过渡 段，宜以交叉口或结构物为起止点。 第4.2.3条桥梁、隧道断面型式规定如下： 一、小桥断面型式及总宽度应与道路相同。大、中桥断 面型式中车行道及路缘带宽度应与道路相同，分隔 带宽度可适当减窄，但应大于或等于1m。计算行车 速度小于或等于40km/hd的道路的两侧分隔带可用 交通标线代替。桥上不宜设停车带。 第三节机动车车道与路面宽度 第4.3.1条各级道路的机动车车道宽度应根据车型及设计算车速度确定 第4.3.2条机动车车行道宽度包括几条车道宽度。机动车道路面宽度包括车行道宽度及两侧路缘带宽度。 单幅路与三幅路机动车车行道上采用临时实体中间 分隔物分隔对向交通时，机动车道路面宽度应包括 分隔物与两侧路缘带宽度。采用双黄线分隔对向交
路面断面型式
2011-06-16 14:03 道路的断面布置形式 道路绿化的断面形式与道路的断面布置形式密切相关，完整的道路是由机动车道(快车道)、非机动车道(慢车道)、分隔带(分车带)、人行道及街旁绿地这几部分组成。目前我国街道的横断面形式常见的有以下几种： 1.一板二带式(一块板) 它是由一条车行道、二条绿化带组成，这种形式最为常见。 它的优点是用地经济、管理方便，较整齐。缺点是景观比较单调、容易发生交通事故。 2.二板三带式(二块板) 这种形式可将车辆的上下行分开，中间、两边共三条绿化带，中间>8m宽以上可布置成林荫路，见图8—3。 它的优点是用地较经济，可避免机动车间事故的发生，缺点是不能避免机动车与非机动车之间的事故发生。 3.三板四带式(三块板) 这种形式在宽街道上应用较多，是较完整的道路形式。共有四条绿化带。 它的优点是使街道美观、卫生防护效果好、组织交通方便。缺点是用地面积大，不经济。 4.四板五带式（四快板） 这种形式在宽阔的街道上应用，是比较完整的道路绿化形式。共有五条绿化带，见图8-5。如果道路面积不宜布置五带，则可用栏杆分隔，以节约用地。 它的优点是方便各种车辆上行、下行互不干扰，利于限定车速和交通安全；绿化量大，街道美观，生态效益显著。缺点是占地面积大，不经济。
5.其它形式 随着城市的发展扩大，部分城市道路已不能适应车辆日益增多的局面，不少城市将原有的双向车道改造成单行道，这就改变了传统的道路划分方式。 在道路宅旁、山坡旁、河旁、建筑阴影大的地方多一板一带式，见图8-6。它只有一条绿带，卫生防护作用较差。 随着城市建设的发展，街道的横断面形式也发展变化着，街道绿化的断面形式取决于街道的断面形式，但其平面布置形式就要依街道绿带的宽度而定了，即要根据实际情况、因地制宜地进行绿化，绿带窄的只可种一至二行行道树，绿带宽的可布置成花园林荫道的形式。 道路的断面布置形式 道路绿化的断面形式与道路的断面布置形式密切相关，完整的道路是由机动车道(快车道)、非机动车道(慢车道)、分隔带(分车带)、人行道及街旁绿地这几部分组成。目前我国街道的横断面形式常见的有以下几种： 1.一板二带式(一块板) 它是由一条车行道、二条绿化带组成，这种形式最为常见。 它的优点是用地经济、管理方便，较整齐。缺点是景观比较单调、容易发生交通事故。 2.二板三带式(二块板) 这种形式可将车辆的上下行分开，中间、两边共三条绿化带，中间8m宽以上可布置成林荫路，见图8—3。 它的优点是用地较经济，可避免机动车间事故的发生，缺点是不能避免机动车与非机动车之间的事故发生。 3.三板四带式(三块板) 这种形式在宽街道上应用较多，是较完整的道路形式。共有四条绿化带。 它的优点是使街道美观、卫生防护效果好、组织交通方便。缺点是用地面积大，不经济。 4.四板五带式（四快板）
城市道路工程设计规范最新版 1总则 1 总则 1.0.1 为适应我国城市道路建设和发展的需要，规范城市道路工程设计，统一城市道路工程 设计主要技术指标，指导城市道路专用标准的编制，制定本规范。 1.0.2 本规范适用于城市范围内新建和改建的各级城市道路设计。 1.0.3 城市道路工程设计应根据城市总体规划、城市综合交通规划、专项规划，考虑社会效 益、环境效益与经济效益的协调统一，合理采用技术标准。遵循和体现以人为本、资源节约、环境友好的设计原则。 1.0.4 城市道路工程设计除应符合本规范外，尚应符合国家现行有关标准的规定。 2术语和符号 2.1 术语 2.1 术语 2.1.1 主路main road
快速路或主干路中与辅路分隔，供机动车快速通过的道路。 2.1.2 辅路side road 集散快速路或主干路交通，设置于主路两侧或一侧，单向或双向行驶交通，可间断或连续设置的道路。 2.1.3 设计速度design speed 道路几何设计(包括平曲线半径、纵坡、视距等)所采用的行车速度。 2.1.4 设计年限design life 包括确定路面宽度而采用的远期交通量的年限与为确定路面结构而采用的保证路面结构不需进行大修即可按预定目的使用的设计使用年限两种。 2.1.5 通行能力traffic capacity 在一定的道路和交通条件下，单位时间内道路上某一路段通过某一断面的最大交通流率。 2.1.6 服务水平level of service 衡量交通流运行条件及驾驶人和乘客所感受的服务质量的一项指标，通常根据交通量、速度、行驶时间、行驶(步行)自由度、交通中断、舒适和方便等指标确定。 2.1.7 彩色沥青混凝土路面colorful asphalt concrete pavement 脱色沥青与各种颜色石料或树脂类胶结料、色料和添加剂等材料在特定的温度下拌合形成的具有一定强度和路用性能的新型沥青混凝土路面。
第四章道路横断面设计 第一节设计原则 第4.1.1条道路横断面设计应在城市规划的红线宽度范围内进行。横断面型式、布置、各组成部分尺寸及比例应按道路类别、级别、计算行车速度、设计年限的机动车道与非机动车道交通量和人流量、交通特性、交通组织、交通设施、地上杆线、地下管线、绿化、地形等因素统一安排，以保障车辆和人行交通的安全通畅。 第4.1.2条横断面设计应近远期结合，使近期工程成为远期工程的组成部分，并预留管线位置。路面宽度及标高等应留有发展余地。 第4.1.3条对现有道路改建应采取工程措施与交通管理相结合的办法，以提高道路通行能力和保障交通安全。 第二节横断面布置 第4.2.1条道路的横断面型式有单幅路、双幅路、三幅路及四幅路，见图4.1.2-1～图4.1.2-8。 图中： ωr——红线宽度（m）； ωc——机动车车行道宽度或机动车与非机动车混合行驶的车行道宽度（m）； ωb——非机动车车行道宽度（m）； ωpc——机动车道路面宽度或机动车与非机动车混合行驶的路面宽度（m）； ωpb——非机动车道路面宽度（m）； ωmc——机动车道路缘带宽度（m）； ωmb——非机动车道路缘带宽度（m）；
ωl——侧向净宽（m）； ωdm——中间分隔带宽度（m）； ωsm——中间分车带宽度（m）； ωdb——两侧分隔带宽度（m）； ωsb——两侧分车带宽度（m）； ωa——路侧带宽度（m）； ωp——人行道宽度（m）； ωg——绿化带宽度（m）； ωf——设施带宽度（m）； ωs——路肩宽度（m）； ωsh——硬路肩宽度（m）； ωsp——保护性路肩宽度（m）。 各种横断面型式的适用条件如下： 一、单幅路适用于机动车交通量不大，非机动车较少的次干路、支路以及用地不足，拆迁困难的旧城市道路。 二、双幅路适用于单向两条机动车车道以上，非机动车较少的道路。有平行道路可供非机动车通行的快速路和郊区道路以及横向高差大或地形特殊的路段，亦可采用双幅路。 三、三幅路适用于机动车交通量大，非机动车多，红线宽度大于或等于40m的道路。 四、四幅路适用于机动车速度高，单向两条机动车车道以上，非机动车多的快速路与主干路。
公路横断面组成 公路中线上任意一点的法线方向剖面图构成公路的横断面图,它是由横断面设计线与横断面地面线所围成的图形。在横断面上的内容包括：行车道、中间带、路肩、碎落台、填方边坡、挖方边坡、边沟、排水沟、护坡道以及防护工程（如护坡、挡土墙）、安全设施与公路经绿化等设施，高速公路和一级公路上还有加(减)速车道、爬坡车道等。各部分的位置、名称如图3-1所示。 图3-1 路基横断面组成 横断面设计就是结合公路等级、交通量、通行能力以及公路沿线的地形、地质情况，公路平面设计和纵断面各个因素等经综合考虑后确定，设计时力分争使构成断面的各要素之间相互协调，做到组成合理、用地节省、工程经济和有利于环境保护。 横断面设计的主要内容是：确定标准横断面的车道数与路基宽度、断面构成与形式；结合公路沿线地形特点提出相应的典型横断面形式，各组成部分的形状、位置和尺寸；根据各桩号的横断面地面线情况绘制横断面设计线，计算各断面的填挖面积，然后进行全线的路基土石方数量和调配。 一、路基标准横断面路基标准横断面是根据设计交通量、交通组成、设计车速、通行能力和满足交通安全的要求，按公路等级、断面的类型、路线所处地形规定的路基横断面各组成部分横向尺寸的技术标准。各级公路的路基标准横断面如图3-2所示。 （一）公路路基横断面的一般组成 1、行车道：公路上供各种车辆行驶部分的总称，包括快车行车道和慢车行车道。 2、路肩：位于行车道外缘至路基边缘，具有一定宽度的带状结构部分，路肩分土路肩和硬路肩两类。 3、中间带：高速、一级公路用于分隔对向车辆的路幅组成部分，通常设于车道中间。 （二）公路路基横断面的特殊组成 1、爬坡车道：设置在高速、一、二级公路的上坡路段，供慢速上坡车辆行驶用车道。 2、加减速车道：供车辆驶入(离)高速车流之前(后)加速(减速)用车道。
公路纵断面设计 一、概述 1.纵断面设计定义 沿道路中心线纵向垂直剖切的一个立面。它表达了道路沿线起伏变化的状况。道路纵断面设计主要是根据道路的性质和等级，汽车类型和行驶性能，沿线地形、地物的状况，当地气候、水文、土质的条件以及排水的要求，具体确定纵坡的大小和各点的标高。为了适应行车的要求，各级公路和城市道路中的快速路、主干路及相邻坡度代数差大于1％的其他道路，在纵坡变更处均应设置竖曲线，因而，道路纵断面设计线是由直线和竖曲线所组成。 在纵断面图上，通过路中线的原地面上各桩点的高程，称为地面标高，相邻地面标高的起伏折线的连线，称为地面线。设计公路的路基边缘相邻标高的连线，称为设计线，设计线上表示路基边缘各点的标高，称为设计标高。在同一横断面上设计标高与地面标高之差，称为施工高度。当设计线在地面线以上时，路基构成填方路堤；当设计线在地面线以下时，路基构成挖方路堑。施工高度的大小直接反映了路堤的高度和路堑的深度。 2.纵断面设计原则 2.1设计原则 （1）纵坡设计必须符合《公路工程技术标准》中有关纵坡的各项规定，如各级公路的最大纵坡，按排水要求的最小纵坡等。 （2）为保证汽车以一定的车速安全顺利地通过，纵坡应具有一定的平顺性。 （3）对沿线的自然条件，应作通盘研究，依据不同的具体情况分别处理，使公路畅通和稳定。 （4）按路线起伏综合考虑农田水利方面的特殊要求。 （5）在水文条件不良或地下水位很高的路段，应考虑适当的路基高度。 （6）在保证路基的强度和稳定的前提下，争取填挖平衡，节省土石方及其他工程量，降低工程造价。 （7）考虑到今后公路改建时，尽量利用原有路面作为新路面的基层或面层的下层。 （8）纵坡设计应与平面设计密切配合协调。
道路施工图组成、制图标准 图纸组成 应按封面、扉页、目录、说明、材料总工程量、工程位置平面图、主体工程、次要工程排列。结合本院设计图纸组成为： 1图纸目录（图纸目录不应编入图号） 2设计说明（参照市政公用工程设计文件编制深度规定《中华人民共和国建设部》） 3工程量汇总表 4区域位置图 5线路总平面布置图（含立交及线路复杂时用） 6（立交）道路线位图（线路简单时5、6合并） 7道路平面图 8道路纵断面图（辅道、非机动车道、人行道与主线纵断面不同时应单独绘制或在同一纵断面图上绘制） 9立交匝道纵断面图 10道路标准横断面图（主线不同路段标准横断面、匝道标准横断面） 11路拱曲线大样图(沥青混凝土路面结构) 12土方横断面图（含土、石方工程量表） 13交叉口接缝布置图（水泥混凝土路面） 14交叉口竖向设计图（水泥混凝土路面结合分块采用等高线加数字表示） 15路面结构图 16无障碍设施设计图 17接缝构造图（水泥混凝土路面） 18混凝土板补强设计图（水泥混凝土路面） 19特殊路基设计图（如软基处理工程量较大，宜另编目录，组成完整部分）20挡墙设计图 21其它附属设施设计图 22道路红线图 23交通标志、标线设计图（交通部分）
工程量汇总表 1 机动车道面积m2（不同类型分别统计，均注明厂拌） 沥青混凝土面积（水泥混凝土面积） 水泥稳定基层面积 2 非机动车道面积m2（不同类型分别统计） 沥青混凝土面积（注明厂拌） 水泥稳定基层面积 3 人行道面积m2（不同类型分别统计） 4 立道牙长度m （不同类型分别统计） 5 平道牙m （不同类型分别统计） 6 钢筋混凝土挡墙混凝土m3钢筋kg (T) 7 浆砌片石挡墙m3 8 排水沟长度m （不同类型分别统计） 9 边护防护m2（不同类型分别统计） 10 绿化面积m2指不含边坡防护绿化的道路绿化面积。 不含行道树 11 土石方工程量m3* 有条件应根据地质报告分别算出土、石 方量 * 对渔场、沟渠应注意其土方量的计算 * 根据地质报告，需进行换填处理的路段 的土石方量应单独算出，并单项列表 * 路口土方工程量 12 波形防撞护栏m 13 钢筋混凝土防撞护栏m 14 防爬格栅护栏m 15 人行栏杆m 不同类型分别统计 16 拆迁工程量含道路、房屋、管线等其它设施，分类 单项计算 17 临时施工措施根据工程所需临时施工措施说明，并附 工程量
2011-06-16 14:03 道路的断面布置形式 道路绿化的断面形式与道路的断面布置形式密切相关，完整的道路是由机动车道(快车道)、非机动车道(慢车道)、分隔带(分车带)、人行道及街旁绿地这几部分组成。目前我国街道的横断面形式常见的有以下几种： 1.一板二带式(一块板) 它是由一条车行道、二条绿化带组成，这种形式最为常见。 它的优点是用地经济、管理方便，较整齐。缺点是景观比较单调、容易发生交通事故。 2.二板三带式(二块板) 这种形式可将车辆的上下行分开，中间、两边共三条绿化带，中间>8m宽以上可布置成林荫路，见图8—3。 它的优点是用地较经济，可避免机动车间事故的发生，缺点是不能避免机动车与非机动车之间的事故发生。 3.三板四带式(三块板) 这种形式在宽街道上应用较多，是较完整的道路形式。共有四条绿化带。 它的优点是使街道美观、卫生防护效果好、组织交通方便。缺点是用地面积大，不经济。 4.四板五带式（四快板） 这种形式在宽阔的街道上应用，是比较完整的道路绿化形式。共有五条绿化带，见图8-5。如果道路面积不宜布置五带，则可用栏杆分隔，以节约用地。 它的优点是方便各种车辆上行、下行互不干扰，利于限定车速和交通安全；绿化量大，街道美观，生态效益显著。缺点是占地面积大，不经济。 5.其它形式 随着城市的发展扩大，部分城市道路已不能适应车辆日益增多的局面，不少城市将原有的双向车道改造成单行道，这就改变了传统的道路划分方式。
在道路宅旁、山坡旁、河旁、建筑阴影大的地方多一板一带式，见图8-6。它只有一条绿带，卫生防护作用较差。 随着城市建设的发展，街道的横断面形式也发展变化着，街道绿化的断面形式取决于街道的断面形式，但其平面布置形式就要依街道绿带的宽度而定了，即要根据实际情况、因地制宜地进行绿化，绿带窄的只可种一至二行行道树，绿带宽的可布置成花园林荫道的形式。 道路的断面布置形式 道路绿化的断面形式与道路的断面布置形式密切相关，完整的道路是由机动车道(快车道)、非机动车道(慢车道)、分隔带(分车带)、人行道及街旁绿地这几部分组成。目前我国街道的横断面形式常见的有以下几种： 1.一板二带式(一块板) 它是由一条车行道、二条绿化带组成，这种形式最为常见。 它的优点是用地经济、管理方便，较整齐。缺点是景观比较单调、容易发生交通事故。 2.二板三带式(二块板) 这种形式可将车辆的上下行分开，中间、两边共三条绿化带，中间8m宽以上可布置成林荫路，见图8—3。 它的优点是用地较经济，可避免机动车间事故的发生，缺点是不能避免机动车与非机动车之间的事故发生。 3.三板四带式(三块板) 这种形式在宽街道上应用较多，是较完整的道路形式。共有四条绿化带。 它的优点是使街道美观、卫生防护效果好、组织交通方便。缺点是用地面积大，不经济。 4.四板五带式（四快板） 这种形式在宽阔的街道上应用，是比较完整的道路绿化形式。共有五条绿化带，见图8-5。如果道路面积不宜布置五带，则可用栏杆分隔，以节约用地。 它的优点是方便各种车辆上行、下行互不干扰，利于限定车速和交通安全；绿化量大，街道美观，生态效益显著。缺点是占地面积大，不经济。 5.其它形式 随着城市的发展扩大，部分城市道路已不能适应车辆日益增多的局面，不少城市将原有的双向车道改造成单行道，这就改变了传统的道路划分方式。 在道路宅旁、山坡旁、河旁、建筑阴影大的地方多一板一带式，见图8-6。它只有一条绿带，卫生防护作用较差。 随着城市建设的发展，街道的横断面形式也发展变化着，街道绿化的断面形式取决于街道的断面形式，但其平面布置形式就要依街道绿带的宽度而定了，即要
第4章城市道路纵断面线形规划设计4.1 纵断面规划设计的内容和要求 城市道路的纵断面设计，是结合城市规划要求、地形、地质情况，以及路面排水、工程管线埋设等综合因素考虑，所确定的一组由竖向直线和曲线组成的设计。在纵断面图上表示原地面起伏的标高线称为地面线，地面线上各点的标高称为地面标高（或称黑色标高）。表示道路中线纵坡设计的标高线称为设计线，它一般多指路面设计线，设计线上各点的标高，成为设计标高（或称红色标高）。设计线上各点的标高与原地面线上各对应点标高（即高程）之差，称为施工高度或填挖高度。设计线高于地面线的需填土；低于地面线的需挖土；与地面线重合处可不填不挖。当设计线为路面纵坡设计线时，确定路基实际施工高度或计算土方量需要考虑路面结构设计厚度及路槽型式、施工方法等予以修正。从道路纵断面上可看出路线纵向大致的平衡程度与路基土石方填挖平衡概况。 在城市道路上，一般均以道路车道中心线的竖向线型作为基本纵断面。当道路横断面为有高差的两幅路（俗称两块板）或设有专用的自行车道时，则应分别定出各个不同车行道中心线的纵断面。当设计纵坡很小，在采用锯齿形边沟排泄路面水的路段，还需作出锯齿形边沟的纵断面设计线。 4.1.1 设计内容 道路纵断面设计的主要内容是根据道路性质、类型、交通量和当地气候、地形、水文、土质条件、排水要求以及城市竖向设计要求、地物现状、土方平衡等，合理地确定连接有关竖向控制点（或特征点）的平顺起伏线形。它具体包括：确定沿线纵坡大小及坡段长度；选定满足行车技术要求的竖曲线；计算各桩点的施工高度，以及确定桥涵构筑物的标高等。 4.1.2 设计要求 城市道路纵面的线性设计一般要满足以下要求： 1.保证行车的安全与迅速。一般要求路线转折少、纵坡平缓，在纵坡转折处尽可能用较大半径的竖曲线衔接，以适应行车视距与舒适的要求； 2.与相交道路、街坊、广场以及沿街建筑物的出入口有平顺的衔接； 3.在保证路基稳定、工程经济的条件下，力求设计线与地面线相接近，以减少路基土石方工程量，并最少地破坏自然地理环境。在地形起伏较大，或系主要道路时，应适当拉平设计线，以消除过大纵坡与过多坡度转折，即使这样会增加一些填挖土量和其他工程构筑物工作量，也往往是适当的； 4.应保证道路两侧街坊和路面上雨水的排除。为此，道路侧石顶面一般宜低于街坊地面和沿街建筑物的地坪标高，在多雨的南方地区更应如此。当地形复杂，街坊建筑群排水规划方向系背离道路时，则侧石顶面可高于街坊建筑群地面，但应在街坊出入口处增设雨水口（亦称进水井）截流地面雨水。对可能有渍水的城市用地，尚应注意使道路设计标高距渍水位有足够高度（一般宜≥1.0m），以保证路基的稳定； 5.在城市滨河地区，往往要求滨河道路起防洪堤的作用。因此，其路面设计标高应在最
快速绘制道路横断面图的一种新方法 2011-10-14 00:48:19 作者：廖新玉,阿力甫, 侯伟华来源：互联网 本文详细阐述了在不需要专业编程知识的情况下，利用AutoCAD和Excel精确自动地绘制道路横断面图的一种新方法。该方法不仅简单灵活，而且能提高工作效率以及保证工作质量。 1 引言 传统横断面测量方法有水准仪皮尺法、横断面仪法和经纬仪视距法等，简而言之就是根据地形的变化对与道路轴线方向相垂直的断面进行测量，其中直线段所测断面方向与道路中线方向垂直，而曲线路段与测点的切线方向垂直。在对横断面测量以后，为计算道路工程土方量，我们紧接着就要绘制道路横断面图。在实际工作中，横断面图的绘制通常是采用手工在米格纸上按照一定比例用卡规和复式比例尺按照横向是距离、纵向是高程刺点，用小钢笔连接刺点绘制闭合图形。然后把每一个断面的横断面图分成若干个梯形用复式比例尺和卡规量出每一个梯形的上底、下底和高，计算出每一个梯形的面积，然后把所有的梯形面积相加才得到一个断面面积。 通常道路横断面施测要求每20m测一个断面。在地形变化较大的位置要加测横断面，这样每1km道路至少要绘制50多个横断面图。可见如果用传统的方法绘制一条50km的道路断面图工作量是非常巨大的，而且由于是手工绘制，修改起来很麻烦，在实际工作中返工的情况是经常发生的。由此可见快速高效地绘制出道路横断面图是非常重要的。 笔者根据实际情况发现如果能对Auto CAD系统进行二次开发，运用AutoLISP语言和Visual LISP开发环境进行编程，创建Auto CAD的新命令或重新定义原有的标准命令，提供系统自动执行重复性的计算与绘图任务，此类问题就迎刃而解了，但这要求道路施工人员具备专业性很强的编程知识。在绘制了大量的横断面图后，笔者总结出一个非常便捷的方法，这种方法不需要道路工程人员具备很强的编程知识，只要具备常规的Excel和Auto CAD知识，就可以自动、精确和快速绘制道路横断面图，并且此方法可以推广至重复性较强的绘图工作。下面以一个实例进行详细说明。 2 对横断面数据的处理 2.1确定边桩位置和高程 倾斜地面高等级道路施工测量中的边桩定位一般用逐渐趋近法。该方法无论采用经纬仪或全站仪都不能直接给出边桩位置，只能通过重复多次测量和计算，才能确定边桩的位置，这种方法的野外工作量较大。本文给出了由横断面测量数据直接计算中桩到边桩的水平距离和边桩高程的方法，利用这种新方法可一次性标定边桩位置(如图1所示)。
本文详细阐述了在不需要专业编程知识的情况下，利用AutoCAD和Excel精确自动地绘制道路横断面图的一种新方法。该方法不仅简单灵活，而且能提高工作效率以及保证工作质量。 1引言 传统横断面测量方法有水准仪皮尺法、横断面仪法和经纬仪视距法等，简而言之就是根据地形的变化对与道路轴线方向相垂直的断面进行测量，其中直线段所测断面方向与道路中线方向垂直，而曲线路段与测点的切线方向垂直。在对横断面测量以后，为计算道路工程土方量，我们紧接着就要绘制道路横断面图。在实际工作中，横断面图的绘制通常是采用手工在米格纸上按照一定比例用卡规和复式比例尺按照横向是距离、纵向是高程刺点，用小钢笔连接刺点绘制闭合图形。然后把每一个断面的横断面图分成若干个梯形用复式比例尺和卡规量出每一个梯形的上底、下底和高，计算出每一个梯形的面积，然后把所有的梯形面积相加才得到一个断面面积。 通常道路横断面施测要求每20m测一个断面。在地形变化较大的位置要加测横断面，这样每1km道路至少要绘制50多个横断面图。可见如果用传统的方法绘制一条50km的道路断面图工作量是非常巨大的，而且由于是手工绘制，修改起来很麻烦，在实际工作中返工的情况是经常发生的。由此可见快速高效地绘制出道路横断面图是非常重要的。 笔者根据实际情况发现如果能对Auto CAD系统进行二次开发，运用AutoLISP语言和Visual LISP开发环境进行编程，创建Auto CAD的新命令或重新定义原有的标准命令，提供系统自动执行重复性的计算与绘图任务，此类问题就迎刃而解了，但这要求道路施工人员具备专业性很强的编程知识。在绘制了大量的横断面图后，笔者总结出一个非常便捷的方法，这种方法不需要道路工程人员具备很强的编程知识，只要具备常规的Excel和Auto CAD知识，就可以自动、精确和快速绘制道路横断面图，并且此方法可以推广至重复性较强的绘图工作。下面以一个实例进行详细说明。 2对横断面数据的处理 2.1确定边桩位置和高程
第一节公路横断面的组成 公路中线的法线方向剖面图称为公路横断面图，简称横断面，它是由横断面设计线与横断面地面线所围成的图形。在横断面上的内容包括：行车道、中间带、路肩、边坡、边沟、截水沟、护坡道以及专门设计的取土坑、弃土堆、环境保护等设施，各部分的位置、名称如图1-4-1所示。 横断面设计是路线设计的重要组成部分，它和纵断面设计、平面设计相互影响，所以在设计中应对平、纵、横三个方面结合起来综合考虑，反复比较和调整后，才能达到各元素之间的协调一致，做到组成合理、用地节省、工程经济和有利于环境保护。 横断面设计的主要内容是：确定横断面的形式，各组成部分的位置和尺寸以及路基土石方的计算和调配。路拱、路面结构和厚度、路基的强度和稳定性以及超高、加宽、平面视距等在本教材的有关章节中介绍。 一、路基标准横断面 路基标准横断面是交通部根据设计交通量、交通组成、设计车速、通行能力和满足交通安全的要求，按公路等级、断面的类型、路线所处地形规定的路基横断面各组成部分横向尺寸的行业标准。各级公路的路基标准横断面如图1-4-2所示。
