资源与环境工程学院
（环境监测与评价专业）
班级：
组别：
姓名：
学号：
同组成员：
指导教师：
实验学期：
实验七过滤及反冲洗实验
实验日期：实验地点：实验成绩：
一、实验目的
1、掌握反冲洗时冲洗强度与滤层膨胀度之间的关系。
2、了解清洁砂层过滤时水头损失变化规律，以及滤层水头损失的增长对过滤周期的影响。
二、实验原理
1、过滤原理
水
过滤是
作用也同时存在。经研究表明，过滤主要还是悬浮颗粒与滤料颗粒经过迁移和粘附两个过程来完成去除水中杂质的过程。
2、影响过滤的因素
在过滤过程中，随着过滤时间的增加，滤层中悬浮颗粒的量也会随着不断增加，这就必然会导致过滤过程水力条件的改变。当滤料粒径、滤层级配和厚度及水位己定时，如果孔隙率减小，
则在水头损失不变的情况下，将引起滤速减小。反之，在滤速保持不变时.将引起水头损失的增加。就整个滤料层而言，鉴于上层滤料截污量多，越往下层截污置越小，因而水头损失增值也由上而下逐渐减小。此外，影响过滤的因素还有很多，诸如水质、水温、滤速、滤料尺寸、滤料形状、滤料级配，以及悬浮物的表面性质、尺寸和强度等等。 3、滤料层的反冲洗
过滤时，随着滤层中杂质截留量的增加，
该剪力既与冲洗流速有关，又与滤层膨胀层孔隙中水流剪力又会降低，因此，冲洗流速应控制适当。高速水流反冲洗是最常用的—种形式，反冲洗效果通常由滤床膨胀率e 来控制，即
%100?-=
L
L L e O
式中 L ——砂层膨胀后的厚度（cm); L o ——砂层膨胀前的厚度（cm)。
通过长期实验研宄，e为25%时反冲洗效果即可以为最佳?
三、实验装置
有机玻璃过滤柱一个（附测压板）；高位水箱及配置好的原水；1000毫升量筒一个；钢卷尺一个。
四、实验内容
1、滤层冲洗强度与膨胀率的关系
（1) 用钢卷尺测量实验用过滤柱的外径及柱内装填的砂层静止厚度L O。
(2) 计算出砂层膨胀度依次5％、10％、20%、30%、40%、50%时对应的高度并在滤柱相应位置处做出标记；
（3）用自来水对滤层进行水反冲洗。慢慢开启反冲洗进水阀门，将砂层膨胀度调节至5～10％左右，保持冲洗5分钟；
（4）待膨胀后砂面稳定后，测出膨胀后的砂层厚度L; （5）根据流量计读出反冲洗水流量，记入表1；
（6）继续将膨胀分别调至10～15％、15～25%、25～45%，按上法共测定2次，将结果依次记入表1。 2、测定过滤时砂层水头损失增长情况
（1
； 表1 冲洗强度和膨胀度试验记录
按表1数值在坐标纸上以冲洗强度为横坐标，膨胀率为纵坐标绘出冲洗强度和膨胀度的关系曲线。
以流量为横坐标，砂层水头损失为纵坐标绘出流量和砂层水头损失的关系曲线。
2次。
实验时测压管中积有空气。
…。

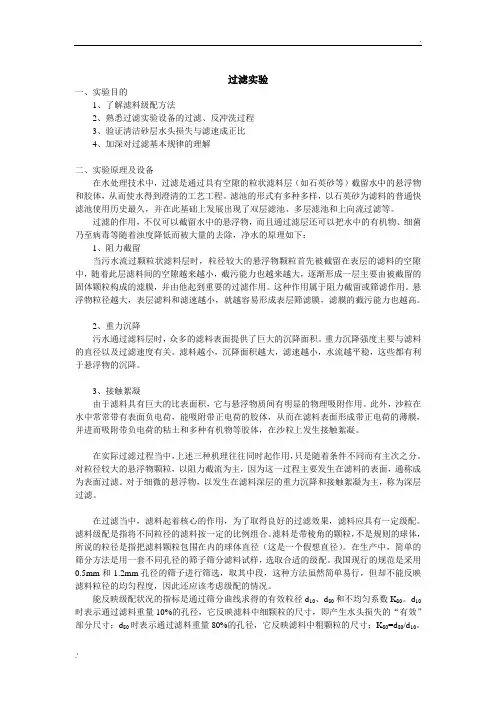

过滤实验 一、实验目的 1、了解滤料级配方法 2、熟悉过滤实验设备的过滤、反冲洗过程 3、验证清洁砂层水头损失与滤速成正比 4、加深对过滤基本规律的理解 二、实验原理及设备 在水处理技术中，过滤是通过具有空隙的粒状滤料层（如石英砂等）截留水中的悬浮物和胶体，从而使水得到澄清的工艺工程。滤池的形式有多种多样，以石英砂为滤料的普通快滤池使用历史最久，并在此基础上发展出现了双层滤池、多层滤池和上向流过滤等。 过滤的作用，不仅可以截留水中的悬浮物，而且通过滤层还可以把水中的有机物、细菌乃至病毒等随着浊度降低而被大量的去除，净水的原理如下： 1、阻力截留 当污水流过颗粒状滤料层时，粒径较大的悬浮物颗粒首先被截留在表层的滤料的空隙中，随着此层滤料间的空隙越来越小，截污能力也越来越大，逐渐形成一层主要由被截留的固体颗粒构成的滤膜，并由他起到重要的过滤作用。这种作用属于阻力截留或筛滤作用。悬浮物粒径越大，表层滤料和滤速越小，就越容易形成表层筛滤膜，滤膜的截污能力也越高。 2、重力沉降 污水通过滤料层时，众多的滤料表面提供了巨大的沉降面积。重力沉降强度主要与滤料的直径以及过滤速度有关。滤料越小，沉降面积越大，滤速越小，水流越平稳，这些都有利于悬浮物的沉降。 3、接触絮凝 由于滤料具有巨大的比表面积，它与悬浮物质间有明显的物理吸附作用。此外，沙粒在水中常常带有表面负电荷，能吸附带正电荷的胶体，从而在滤料表面形成带正电荷的薄膜，并进而吸附带负电荷的粘土和多种有机物等胶体，在沙粒上发生接触絮凝。 在实际过滤过程当中，上述三种机理往往同时起作用，只是随着条件不同而有主次之分。对粒径较大的悬浮物颗粒，以阻力截流为主，因为这一过程主要发生在滤料的表面，通称成为表面过滤。对于细微的悬浮物，以发生在滤料深层的重力沉降和接触絮凝为主，称为深层过滤。 在过滤当中，滤料起着核心的作用，为了取得良好的过滤效果，滤料应具有一定级配。滤料级配是指将不同粒径的滤料按一定的比例组合。滤料是带棱角的颗粒，不是规则的球体，所说的粒径是指把滤料颗粒包围在内的球体直径（这是一个假想直径）。在生产中，简单的筛分方法是用一套不同孔径的筛子筛分滤料试样，选取合适的级配。我国现行的规范是采用0.5mm和1.2mm孔径的筛子进行筛选，取其中段，这种方法虽然简单易行，但却不能反映滤料粒径的均匀程度，因此还应该考虑级配的情况。 能反映级配状况的指标是通过筛分曲线求得的有效粒径d10、d80和不均匀系数K80。d10时表示通过滤料重量10%的孔径，它反映滤料中细颗粒的尺寸，即产生水头损失的“有效”部分尺寸；d80时表示通过滤料重量80%的孔径，它反映滤料中粗颗粒的尺寸；K80=d80/d10。K80越大，表示粗细颗粒的尺寸相差越大，滤料粒径越不均匀，这样的滤料对过滤及反冲洗
