漏电保护装置的工作原理

漏电保护装置的工作原理

如图所示为某三相四线制供电系统的漏电保护装置的工作原理示意。图中 TA 为零序电流互感器，GF 为主开关，TL为主开关的分励脱扣器线圈。下面针对此电路图，对漏电保护装置的整体工作的原理进行说明。

在被保护电路工作正常、没有发生漏电或触电的情况下，由基尔霍夫定律可知，通过TA 一次侧电流的相量和等于零，即

这使得 TA 铁芯中磁通的相量和也为零。TA

二次侧不产生感应电动势。漏电保护装置不动作，系统保持正常供电。当被保护电路发生漏电或有人触电时，三相电流的平衡遭到破坏，出现零序电流，即：。这零序电流是故障时流经人体，或流经故障接地点流入地下，或经保护导体返回电源的电流。由于漏电电流的存在，通过TA 一次侧各相负载电流的相量和不再等于零，即产生了剩余电流。剩余电流是零序电流的一部分，这电流就导致了

TA 铁芯中的磁通相量和也不再为零，即在铁芯中出现了交变磁通。在此交变磁通作用下，TA 二次侧线圈就有感应电动势产生。此漏电信号经中间环节进行处理和比较，当达到预定值时，使主开关的分励脱扣器线圈 TL 通电，驱动主开关 GF 自动跳闸，迅速切断被保护电路的供电电源，从而实现保护。

漏电保护器的正确安装和使用方法

1.漏电保护器的选用、正确的接线方法及安装中注意事项 2009-03-03 22:29 摘要：漏电保护器是一种常用的具有安全保护功能的电器，本文介绍了如何正确选型、安装。 关键词：漏电保护器&安装方法&确保功能 前言目前我国工业与民用低压配电系统中，一般均采用接地和接零保护，也就是我们通常所说的TT和TN接地系统。这两种系统对供电安全保护起到了一定的作用，但由于TT和TN系统本身存在一定的缺陷和不足，在实际运行中仍有某些不安全因素，安装漏电保护器能弥补TT和TN系统的不足，是防止电击事故的有效措施之一，也是防止漏电引起电气火灾和电气设备损坏事故的技术措施，可以进一步提高供电的安全可靠性。因此，漏电保护器在低压配电系统中被广泛地采用。 1. 漏电保护器弥补TT和TN系统的不足，在TT系统中由于中性点不接地，当设备外壳漏电或人员触电时，通过人体的故障电流仅为低压电网的电容电流，其数值不足以引起首端保护装置动作，但对人体的安全已构成极大的危险，而安装漏电保护器能保证在人身触电的瞬间立即断开电源，既保证了人身安全，又从根本上消除了故障。在TN系统中主要存在以下弱点：①保护零线，由于截面小，容易折断，一旦零线断开，在设备漏电时，将使故障设备的外壳长期存在危险电压，其数值可高达220V；②当架空供电线路相线落到潮湿地区或接地的金属建筑物上，由于接地电阻很小，接地短路电流很大，在保护装置未动作之前，零线上就会产生较高电压，如果人体触及用电设备外壳时，就会受到电击；③在低压网络中，如果变压器中性点接地线发生断线，在三相负荷严重不平衡时，将使变压器中性点发生位移，这样将使中性点位移电压加到设备的外壳上，使非故障设备外壳出现危险电压，而导致人身触电；④当三相电源某相线和中性线接错时，就会使用电设备外壳直接接到相线上，如果人体触及用电设备外壳时，便会发生触电危险；⑤当路线绝缘损坏导致供电线路漏电时，由于短路电流不大，保护装置不能及时或需较长时间才能动作切断故障电路，此时，短路或漏电的地方就可能由热量集聚引起电气火灾事故，造成人身伤亡和经济损失。 2. 漏电保护器的选用 2.1 一定要选用获得中国电工产品认证委员会低压 电器认证证实验站的产品认证证书的漏电保护器，上面具有CCEE安全“长城”认证标志。 2.2 根据电气设备的供电方式选用不同的漏电保护器。2.2.1 单相220V电源供电的电气设备，应选用二极二线或单极二线式漏电保护器。 2.2.2 三相三线式380V电源供电的电气设备，应选用三极式漏电保护器。 2.2.3 三相四线式380V 电源供电的电气设备或单相设备与三相设备共用的电路，应选用三极四线或四极四线式漏电保护器。2.3 根据电气线路的正常泄漏电流，选择漏电保护器的额定漏电动作电流。 2.3.1 选择漏电保护器的额定漏电动作电流值时，应充分考虑到被保护线路和设备可能发生的正常漏电流值。 2.3.2 选用的漏电保护器的额定漏电不动作电流，应小于电气线路和设备的正常漏电电流的最大值的2倍。 2.4 漏电保护器的额定电压、额定电流、短路分断能力、额定漏电电流、分断时间应满足被保

断路器和漏电保护器的区别

断路器<又名空气开关它是有灭弧装置的简称空开>它是一种有开关作用,又能进行自动保护低压配电电器.其作用相当于刀开关.熔断器.热继电器等电气元件的组合主要是用来短路和过载保护的.一般分1P<就是只有一根火线进入空开零线在公共端上>1 P加N<就是火线和零线同进入空开不过是零线是常闭的不管它跳不跳闸接线时千万别搞错了!>或是2P 的<就是火线和零线同进入空开二者都是常开跳闸时同时断开>. 3P或4P等.工作原理简单的来说就一句话那就是任何电器在工作时都会发热.且发热程度与功率成正比. 漏电保护器<又名剩余电流动作保护器简称RC D>可以分为以下三种: 第一不带过载.短路保护.仅有漏电保护的RCD.也称为漏电开关. 第二带过载保护.短路保护和漏电保护的RCD.也称为漏电断路器. 第三没有过载.短路保护功能.也不直接分合电路,仅有漏电报警作用的RCD.也称为漏电继电器.一般用于不断电的重要场所.其原理为利用RCD的零序电流互感器来检测.捕捉漏电,触电等接地故障电流.并使其脱扣器动作切断电源.根据其分断反应时间可分为高灵敏度.

中灵敏度和低灵敏度.工作原理为i<火线电流＞+i＜零线电流＞=ix=0.或i

漏电保护器跳闸6种常见问题排查解决方法

漏电保护器不同于断路器和隔离开关。断路器除了有分合电路功能外，还具有短路保护功能。隔离开关只有分合电路功能。漏电保护器除了分合电路功能，并有短路保护功能外，还具有漏电保护功能（漏电电流在30mA——500mA不等）。 建筑供配电系统多采用TN—C—S系统。一般设置两级漏电保护开关。第一级设置在电源进户处的总开关处，即电源进户处的总开关选用漏电电流值为300mA——500mA的4级（L1、L2、L3和N线）的漏电开关；第二级设置在用户开关箱中的插座回路（悬挂式空调回路允许不设置漏电开关），选用漏电电流值为30mA的2级（L1或L2或L3和N线）的漏电开关。从而防止了用电人员触电事故的发生及提高了建筑供配电系统安全运行的可靠性。 漏电保护开关故障跳闸后，万万不可将漏电保护开关的漏电流检测环节摘掉。应根据故障跳闸现象，分析故障跳闸原因，找出解决故障方法。漏电开关故障跳闸现象大致有6种： 第1种，用电设备本身绝缘损坏，导致用电时发生漏电开关故障跳闸现象； 第2种，线路潮湿绝缘强度降低，导致非用电时漏电开关故障跳闸现象； 第3种，人身意外触电，导致漏电开关故障跳闸现象； 第4、5、6种，施工安装时接线不正确，导致用电时发生漏电开关故障跳闸现象。 详细分析如下↓↓↓ 第1种：用电设备本身绝缘损坏而漏电（设备中的N线与PE线短接）。如图1所示。 故障现象：插座回路用电时，插座回路漏电开关跳闸。 故障原因：经分析线路接线正确无误，故判断为用电设备本身绝缘损坏而漏电（设备中的N 线与PE线短接）。 解决方法：更换或维修用电设备。 第2种：线路潮湿绝缘强度降低。如图1所示。 故障现象：不用电时，也出现AL1中的总漏电开关或插座回路漏电开关跳闸。 故障原因：经分析，线路潮湿绝缘强度降低，导致漏电流超过了漏电开关允许漏电流值。也可能因线路短路所致。 解决方法：烘干线路，提高绝缘强度。检查线路若是短路所致，排除短路故障。 第3种：有人触电，出现AL1中的总漏电开关或插座回路漏电开关跳闸。如图1所示。 故障现象：AL1中的总漏电开关或插座回路漏电开关跳闸。

漏电开关的漏电保护原理

漏电开关的漏电保护原理 漏电保护器的工作原理是： 将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电保护器中的脱扣器连接。 当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零（电流是有方向的矢量，如按流出的方向为“＋”，返回方向为“－”，在互感器中往返的电流大小相等，方向相反，正负相互抵销）。由于一次线圈中没有剩余电流，所以不会感应二次线圈，漏电保护器的开关装置处于闭合状态运行。 当设备外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体—大地—工作接地，返回变压器中性点（并未经电流互感器），致使互感器申流入、流出的电流出现了不平衡（电流矢量之和不为零），一次线圈申产生剩余电流。因此，便会感应二次线圈，当这个电流值达到该漏电保护器限定的动作电流值时，自动开关脱扣，切断电源。

漏电保护开关的动作原理是：在一个铁芯上有两个组：一个输入电流绕组和一个输出电流绕组，当无漏电时，输入电流和输出电流相等，在铁芯上二磁通的矢量和为零，就不会在第三个绕组上感应出电势，否则第三绕组上就会感应电压形成，经放大去推动执行机构，使开关跳闸。 在上述UPS前面加漏电保护开关，尽管UPS无漏电现象，但由于各次谐波在铁芯中形成的磁通矢量和由于铁芯的磁滞作用而不能为零，于是就出现了类似漏电的假象，使漏电保护器频繁跳闸。

漏电将火线零线同时穿过一个O型磁环作为初级,次级用N匝输出去推动一个电磁机构,电磁机构动作则脱扣.原理是正常情况下火线和零线上的电流流进等于流出,所以感应出来的次级电压也为零,当火线或零线有一根线对地有接地电阻或短路,则火线和零线上的电流出现电压差,通过次级感应出来,当到一定的差值就推动电磁机构脱开主回路.

漏电保护开关安装运行管理技术要点详细版

文件编号：GD/FS-7541 （操作规程范本系列） 漏电保护开关安装运行管理技术要点详细版 The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify Management Process. 编辑：_________________ 单位：_________________ 日期：_________________

漏电保护开关安装运行管理技术要 点详细版 提示语：本操作规程文件适合使用于日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。，文档所展示内容即为所得，可在下载完成后直接进行编辑。 1 漏电开关的具体安装施工 1.1按产品说明书进行安装 根据实践经验，强调两点： (1)应安装在干燥、清洁的地方。不能装在露天和潮湿地方，不能装在灰尘多、受烟薰的地方。因为雨水、潮气或灰尘、烟雾侵入漏电开关，能使金属件生锈动作不灵、绝缘降低，或使电子元件受到腐蚀，

致使整机过早损坏。 (2)漏电开关的进、出线不可接反。因为进线接电源，当漏电开关跳闸后，其辅助电源亦断开，其内晶闸管瞬间导通不会损坏；若出线接电源，跳闸后辅助电源不能断开，晶闸管有一特性，就是导通后即使触发信号消失，仍旧保持导通状态，则晶闸管因较长时间导通而烧毁，整机因而损坏。 1.2应由电工动手安装 因电工有一定的电气知识和电力工作经验，能选择恰当位置、安装正确、走线美观、出现问题可当即处理。

漏电保护装置是用来防止人身触电和漏电引起事故的一种接地保护装置

漏电保护装置是用来防止人身触电和漏电引起事故的一种接地保护装置，当电路或用电设备漏电电流大于装置的整定值，或人、动物发生触电危险时，它能迅速动作，切断事故电源，避免事故的扩大，保障了人身、设备的安全。因此，漏电保护开关的正确选用和维护管理工作是搞好农村安全用电的主要技术、管理措施。 一、漏电保护装置的正确选用 漏电保护装置的选用，应根据系统的保护方式、使用目的、安装场所、电压等级、被控制回路的漏电电流以及用电设备的接地电阻数值等因数来确定。 1、根据使用目的来选择 用于防止人身触电事故的漏电保护装置，一般根据直接接触保护和间接接触保护两种不同的要求选用，在选择动作特性时也应有所区别。 (1)、直接接触保护是防止人体直接触及电气设备的带电导体而造成的触电伤亡事故，当人体和带电导体直接接触时，在漏电保护装置动作切断电源之前，通过人体的触电电流和漏电保护装置的动作电流选择无关，它完全由人体触电的电压和人体电阻所决定，漏电保护装置不能限制通过人体的触电电流，所以用于直接接触保护的漏电保护装置，必须具有小于0.1S的快速动作性能，或具有IEC 漏电保护装置标准规定的反时限特性。 (2)、间接接触保护是为了防止用电设备在发生绝缘损坏时，在金属外壳等外露金属部件上呈现危险的接触电压。漏电保护开关的动作电流I△n的选择应和用电设备的接地电阻R和允许的接触电压U联系考虑，用电设备上的接触电压U要小于规定值。漏电保护器的动作电流I△n的选择：I△n≤U/R其中：U——允许接触电压R——设备的接触电阻一般对于额定电压为220V或380V的固定式电气设备，如水泵、磨粉机等其他容易与人体接触的电气设备，当用电设备金属外壳的接地电阻在500Ω以下时，可选用30～50mA,0.1s以内动作的漏电保护装置;当用电设备金属外壳的接地电阻在100Ω以下时，可选用200～500mA的漏电保护装置;对于较重要的用电设备，为了减少瞬间的停电事故，也可选用动作电流为0.2s的延时型保护装置。家庭使用的用电设备由于经常带有频繁插进拨出的插头，同时，部分居民住宅没有考虑接地保护设施。当用电设备发生漏电碰壳等绝缘故障时，设备外壳可能呈现和工作电压相同的危险电压，极易发生触电伤亡事故，因此，电气设备安装规程中规定，必须在家庭进户线的电能表后面，安装动作电流为30mA和0.1S以内动作的高灵敏型漏电保护开关。 2、根据使用场所来选择一般在380/220V的低压线路中，如果用电设备的金属外壳等金属部件容易被人触及时，同时这些用电设备又不能按照我国用电规程要求使其接地电阻小于4Ω或10Ω时，则宜按照间接接触保护要求，在用电设备的供电回路中安装漏电保护装置，同时还应根据不同的使用场所，合理地选取不同动作电流的漏电开关。例如：在潮湿的工作场所，由于人体比较容易出汗或沾湿，使皮肤的绝缘性能降低，人体电阻明显下降，当发生触电事故时，通过人

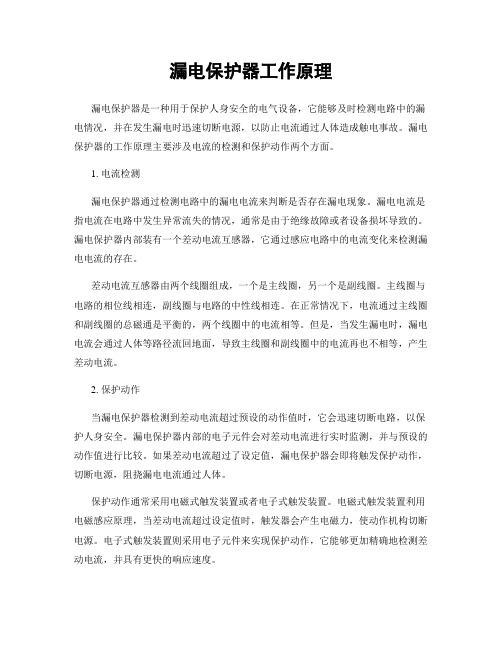

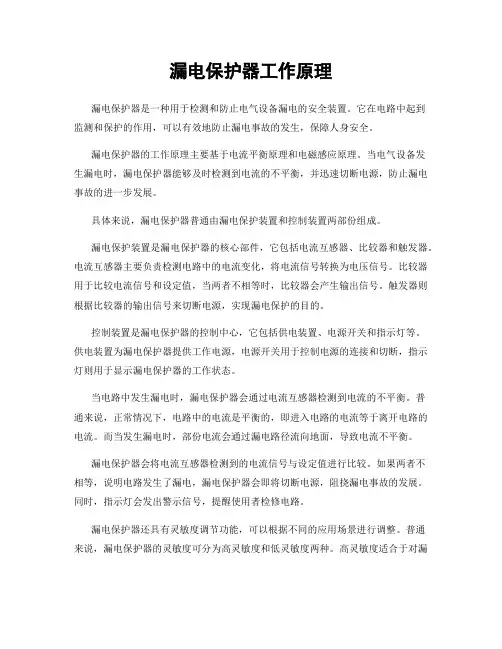

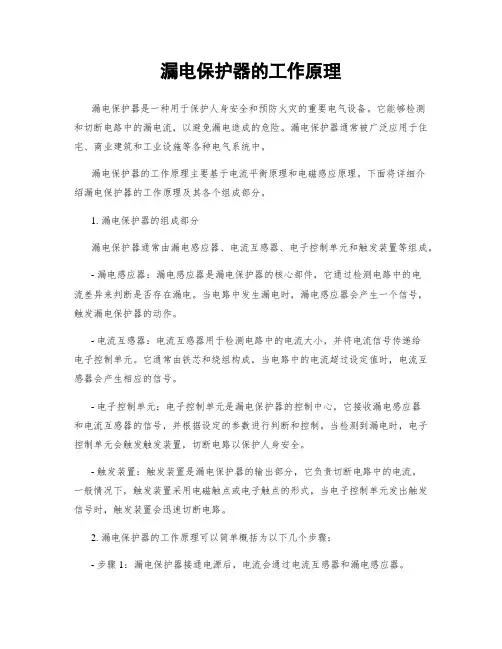

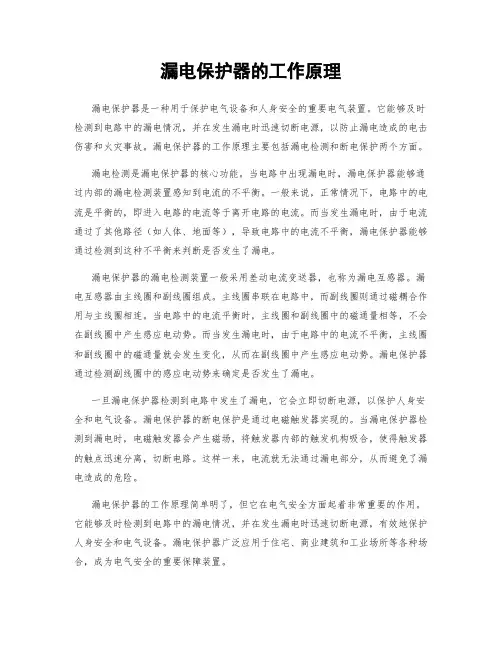

漏电保护器的工作原理

一、漏电保护器的工作原理 目前建筑施工现场应用最广泛的是电流型漏电保护器，该漏电保护器是由零序电流（压）互感器、漏电放大器、脱扣机构、主开关、试验按钮等五部分组成。以采用三相四线漏电保护器为例，在三相四线电网中，三相四线合成电流关系为：IU+IV+IW+IN=0四线穿人零序电流互感器，合成电流为零，互感器二次侧无电流流动，所以磁通为零，剩余电流动作保护装置不动作。当有人遭到电击时，应有电流IR从相线经人体流入大地回到变压器中性点，形成闭合路。再加上正常运行的三相低压电网漏电所产生的剩余电流。此时，通过零序电流互感器一次侧的电流是IU+IV+IW+IN=I∑Z+IR在I∑Z+IR的电流作用下，零序电流互感器的铁芯有了磁通，其二次侧就感应出电流，即有了信号，此信号经放大，回到执行元件上，便可切断供电回路，使用电者得到保护。 二、施工现场漏电保护器误动作的原因 （一）外界干扰 施工现场临时用电的漏电保护器受外界干扰是造成其误动作及拒动作的原因之一。而外界干扰又分为电压干扰、负荷故障电流干扰及周围气候及环境影响等多种因素干扰。 1. 电压干扰 （1）雷电过电压 雷击时正逆变换过程引起的过电压，通过架空线路、绝缘电线、电缆和电气设备的对地电容，产生对地泄漏电流，足以使剩余电流保护器发生误动作，甚至直接损坏。 （2）中性点位移过压中性点过电压过高时将造成保护器的电源及电子电路的损坏；过低时会引起电磁开关因吸跳动率不足而拒动。 2. 线路和用电设备干扰 （1）施工现场有的照明线路乱拉乱接现象很严重，导线老化、线路和用电设备绝缘电阻低、泄漏大、甚至接地，致使保护器频繁动作或不能投入运行。 （2）由于漏电开关输出端中性线绝缘不良，接地接零保护安装保护器时电源侧中性点未接地。发生触电时，保护器被旁路而使灵敏度下降或拒动。 （3）线路排列混乱，当大型设备起动时瞬时大电流会使线路与大地间产生分路电容，而当电流恢复正常时，电容放电而使漏电开关误动作。 （4）户外施工用一台漏电保护器控制多个回路时，多个微小的漏电流积累在一起，就可能引起剩余电流保护器动作。 3. 环境条件干扰 剩余电流保护器受环境条件变化的影响，主要是指使用环境条件恶化，如夏季出现的高温，雨水季节出现的潮湿，或保护器附近安装有强烈振动冲击的电器机械设备，或受到腐蚀性气体的侵蚀，使保护器的电子元件电磁线圈或机构等元件产生锈蚀、霉断，以致引起保护器的误动作或拒动作。 （二）漏电开关安装接线错误 漏电保护器在安装中，往往因接线错误或安装方式与线路结构不相适应而引起误动作、拒动作或达不到最佳效果： 1. 使用单相负载，而中性线未穿过漏电保护器。当接通单相负载，漏电开关就动作； 2. 中性线穿过漏电保护器后，直接接地或通过用电设备接地，漏电保护器将保护跳闸； 3. 中性线穿过漏电保护器后，同其他漏电保护器的中性线或其他没有装设漏电保护器的中性线连在一起。 4. 三相负载如电动机一般不接中性线，使用四芯电缆，其中有一芯应接PE保护线和电动机外壳，但在一些情况下，这根PE保护线接在了中性线上，实际上是把中性线通过电

漏电保护器的正确安装和使用方法正式版

Guide operators to deal with the process of things, and require them to be familiar with the details of safety technology and be able to complete things after special training.漏电保护器的正确安装和使用方法正式版

漏电保护器的正确安装和使用方法正 式版 下载提示：此操作规程资料适用于指导操作人员处理某件事情的流程和主要的行动方向，并要求参加施工的人员，熟知本工种的安全技术细节和经过专门训练，合格的情况下完成列表中的每个操作事项。文档可以直接使用，也可根据实际需要修订后使用。 摘要：漏电保护器是一种常用的具有安全保护功能的电器，本文介绍了如何正确选型、安装。 关键词：漏电保护器&安装方法&确保功能 前言目前我国工业与民用低压配电系统中，一般均采用接地和接零保护，也就是我们通常所说的TT和TN接地系统。这两种系统对供电安全保护起到了一定的作用，但由于TT和TN系统本身存在一定的缺陷和不足，在实际运行中仍有某些不安全因素，安装漏电保护器能弥补

TT和TN系统的不足，是防止电击事故的有效措施之一，也是防止漏电引起电气火灾和电气设备损坏事故的技术措施，可以进一步提高供电的安全可靠性。因此，漏电保护器在低压配电系统中被广泛地采用。 1. 漏电保护器弥补TT和TN系统的不足，在TT系统中由于中性点不接地，当设备外壳漏电或人员触电时，通过人体的故障电流仅为低压电网的电容电流，其数值不足以引起首端保护装置动作，但对人体的安全已构成极大的危险，而安装漏电保护器能保证在人身触电的瞬间立即断开电源，既保证了人身安全，又从根本上消除了故障。在TN系统中主要存在以下弱点：①保护零线，由于截面小，容易

漏电保护装置教案

淮海技师学院教案 编号：SHJD—508—14 版本号：A/0 流水号： 授课日期 班级15电力1 15电力2 课题：§2-6 漏电保护装置2 教学目的、要求：知识目标:1、掌握常见的漏电保护器的组成、理解漏电保护器的工作原理 2、熟悉漏电保护器的拒动作和误动作 能力目标：能对漏电保护器进行安装和维护、保养 教学重点：漏电保护器的组成、漏电保护器的工作原理以及维护保养 教学难点：漏电保护器的工作原理及安装 授课方法：引导法、讲授法、练习法、讨论法 教学参考及教具（含电教设备）：多媒体课件 板书设计： 一、漏电保护器的安装 1、需要安装漏电保护器的场所 2、漏电保护装置的安装要求 二、漏电保护器的组成 1、定义：漏电保护器是一种在规定条件下，当漏电电流达到或超过给定值时，便能自动断开电路的一种机械式开关电器或组合电器。 2、漏电保护器的组成 1) 检测电路 2) 判断或放大电路 3) 执行电路三组成。 三、漏电保护器的工作原理 （一）电压型漏电保护器的工作原理 （二）电流型漏电保护器的分类 直接动作式；间接动作式 四、漏电保护器的误动作和拒动作 1、误动作是指线路或设备未发生预期的触电或漏电时漏电保护装置产生的动作。 2、产生原因 3、拒动作 4、产生原因 五、漏电保护装置的维护 注：要求以一块黑板的版面来进行板书设计

教案纸 教学过程学生活动学时分配 复习： 1、漏电保护装置的电源侧和负载侧，安装时可以不必区分? 2、什么是漏电保护？漏电保护的作用是什么？ 3、什么是漏电保护装置？常见的漏电保护装置有哪些类型？ 任务引入 同学们，上次课我们一起学习了漏电保护器的定义，分类以及选择？那么我们如何正确安装和对漏电保护器进行维护保养？今天就让我们一起来学一学。 知识链接 一、漏电保护器的安装 1、需要安装漏电保护器的场所 2、漏电保护装置的安装要求 1) 漏电保护装置的安装应符合生产厂家产品说明书的要求，应考虑供电线路、供电方式、系统接地类型和电设备特征等因素 2) 安装漏电保护装置之前，应检查电气线路和电气设备的泄漏电流和绝缘电阻值。 3) 漏电保护装置标有电源侧和负荷侧，安装时必须加以区别，不得接反。 4) 安装漏电保护器时，必须严格区分中性线和保护线。 5) 保护线不得接入漏电保护装置。 6) 漏电保护装置安装完毕后应操作试验按钮试验3次，带负载分合3次，确认动作正常后，才能投入使用。 二、漏电保护器的组成 1、定义：漏电保护器是一种在规定条件下，当漏电电流达到或超过给定值时，便能自动断开电路的一种机械式开关电器或组合电器。（一）漏电保护器的组成 漏电保护器主要由检测电路、判断或放大电路和执行电路三组成。 1、检测电路由漏电电流互感器将电网或电气设备的漏电电流转 变为二次信号。对所学知识进行复 习巩固，了解学生 掌握情况 先让学生看书，帅 选信息，了解漏电 保护器安装的要求 学生思考什么是漏 电保护器？它的作 用是什么？ 5min 15min 10min

漏电保护装置介绍(详实材料)

漏电保护装置介绍 用于防止触电事故的漏电保护装置只能作为附加保护。加装漏电保护装置的同时不得取消或放弃原有的安全防护措施。 漏电保护装置是用来防止人身触电和漏电引起事故的一种接地保护装置，当电路或用电设备漏电电流大于装置的整定值，或人、动物发生触电危险时，它能迅速动作，切断事故电源，避免事故的扩大，保障了人身、设备的安全。因此，漏电保护开关的正确选用和维护管理工作是搞好农村安全用电的主要技术、管理措施。 一、漏电保护装置的正确选用 漏电保护装置的选用，应根据系统的保护方式、使用目的、安装场所、电压等级、被控制回路的漏电电流以及用电设备的接地电阻数值等因数来确定。 1、根据使用目的来选择 用于防止人身触电事故的漏电保护装置，一般根据直接接触保护和间接接触保护两种不同的要求选用，在选择动作特性时也应有所区别。 (1)、直接接触保护是防止人体直接触及电气设备的带电导体而造成的触电伤亡事故，当人体和带电导体直接接触时，在漏电保护装置动作切断电源之前，通过人体的触电电流和漏电保护装置的动作电流选择无关，它完全由人体触电的电压和人体电阻所决定，漏电保护装置不能限制通过人体的触电电流，所以用于直接接触保护的漏电保护装置，必须具有小于0.1S的快速动作性能，或具有IEC漏电保护装置标准规定的反时限特性。 (2)、间接接触保护是为了防止用电设备在发生绝缘损坏时，在金属外壳等外露

金属部件上呈现危险的接触电压。漏电保护开关的动作电流I△n的选择应和用电设备的接地电阻R和允许的接触电压U联系考虑，用电设备上的接触电压U 要小于规定值。漏电保护器的动作电流I△n的选择：I△n≤U/R其中：U——允许接触电压R——设备的接触电阻一般对于额定电压为220V或380V的固定式电气设备，如水泵、磨粉机等其他容易与人体接触的电气设备，当用电设备金属外壳的接地电阻在500Ω以下时，可选用30～50mA,0.1s以内动作的漏电保护装置；当用电设备金属外壳的接地电阻在100Ω以下时，可选用200～500mA的漏电保护装置；对于较重要的用电设备，为了减少瞬间的停电事故，也可选用动作电流为0.2s的延时型保护装置。家庭使用的用电设备由于经常带有频繁插进拨出的插头，同时，部分居民住宅没有考虑接地保护设施。当用电设备发生漏电碰壳等绝缘故障时，设备外壳可能呈现和工作电压相同的危险电压，极易发生触电伤亡事故，因此，电气设备安装规程中规定，必须在家庭进户线的电能表后面，安装动作电流为30mA和0.1S以内动作的高灵敏型漏电保护开关。 2、根据使用场所来选择一般在380/220V的低压线路中，如果用电设备的金属外壳等金属部件容易被人触及时，同时这些用电设备又不能按照我国用电规程要求使其接地电阻小于4Ω或10Ω时，则宜按照间接接触保护要求，在用电设备的供电回路中安装漏电保护装置，同时还应根据不同的使用场所，合理地选取不同动作电流的漏电开关。例如：在潮湿的工作场所，由于人体比较容易出汗或沾湿，使皮肤的绝缘性能降低，人体电阻明显下降，当发生触电事故时，通过人体的电流必然会比干燥的场所大，危险性高，因此，适宜安装15～30mA，并能在0.1S内动作的漏电保护装置。

4种漏电保护器故障点的速查方法(通用版)

( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 4种漏电保护器故障点的速查方 法(通用版) Safety management is an important part of production management. Safety and production are in the implementation process

4种漏电保护器故障点的速查方法(通用 版) 在日常用电管理中，许多农电工感到漏电保护器故障点难以查找，且占用了大量的工作时间。笔者在实践中摸索出了漏电保护器的4种速查方法，供农电工同行参考。 1直观巡查法 直观巡查法就是巡视人员针对故障现象进行分析判断，对保护区域包括漏电保护器和被保护的线路设备等进行直观巡视，从而找出故障点。巡视时应着重对线路的转角、分支、交叉跨越等复杂地段和故障易发点进行检查。这种方法简便易行，适用于对明显故障点的查找，如导线断线落地、拉线与导线接触及错误接线等。 2试送投运法 此法主要查找漏电保护器自身的故障，而非外部故障。具体操

作方法是：先切断电源，再将漏电保护器的零序互感器负荷侧引线全部拆除(二级、三级漏电保护器直接将出线拆除即可)，再接通电源，若保护器仍然无法投运，则为漏电保护器自身故障，应给予更换或修理。如能正常运行，则保护器并无故障，再查找故障发生在配电盘中还是外线。具体操作方法是：先将各路出线或交流接触器负荷侧切断电源，若不能运行则是配电盘上有故障，应检查各路电气、仪表等设备是否绝缘良好，接线是否正确。如能正常运行，则说明配电盘上无故障。在确认故障发生在外线上以后，可采用分线排除法查找故障点。 3分线排除法 当确认故障点发生在外线时，可以按照“先主干、再分支、后末端”的顺序，断开低压电网的各条分支线路，仅对主干线进行试送电，若主干线无故障，那么主干线便能正常运行。然后，再将分支和末端投入运行。哪条线路投入运行时保护器发生动作，故障点就在哪条线路上，就可在此线路上集中查找故障点。 4数值比较法

漏电保护装置的选用

漏电保护装置的选用 简介：选用漏电保护装置应当考虑多方面的因素。其中，首先是正确选择漏电保护装置的漏电动作电流。在浴室、游泳池、隧道等触电危险性很大的场所，应选用高灵敏度、快速型漏电保护装置（动作电流不宜超过10mA ）。如果安装场所发生人触电事故时，能得到其他人的帮助及时脱离电源，则漏电保护装置的动作电流可以大于摆脱电流；如系快速型保护 装置，动作电流可按心室颤动电流选取…… 选用漏电保护装置应当考虑多方面的因素。其中，首先是正确选择漏电保护装置的漏电动作电流。在浴室、游泳池、隧道等触电危险性很大的场所，应选用高灵敏度、快速型漏电保护装置（动作电流不宜超过10mA ）。如果安装场所发生人触电事故时，能得到其他人的帮助及时脱离电源，则漏电保护装置的动作电流可以大于摆脱电流；如系快速型保护装置，动作电流可按心室颤动电流选取。如果是前级保护，即分保护前面的总保护，动作电流可超过心室颤动电流。如果作业场所得不到其他人的帮助及时脱离电源，则漏电保护装置动作电流不应超过摆脱电流。在触电后可能导至严重二次事故的场合，应选用动作电流6mA 的快速型漏电保护装置。为了保护儿童或病人，也应采用动作电流10mA 以下的快速型漏电保护装置。对于Ⅰ类手持电动工具，应视其工作场所危险性的大小，安装动作电流10 ～30mA 的快速型漏电保护装置。选择动作电流还应考虑误动作的可能性。保护器应能避开线路不平衡的泄漏电流而不动作；还应能在安装位置可能出现的电磁干扰下不误动作。选择动作电流还应考虑保护器制造的实际条件。例如，由于纯电磁式产品的动作电流很难做到40mA 以下而不应追求过高灵敏度的电磁式漏电保护装置。在多级保护的情况下，选择动作电流还应考虑多级保护选择性的需要，总保护宜装灵敏度较低的或有少许延时的漏电保护装置。 用于防止漏电火灾的漏电报警装置宜采用中灵敏度漏电保护装置。其动作电流可在 25 ～1000mA 内选择。 连接室外架空线路的电气设备应装用冲击电压不动作型漏电保护装置。 对于电动机，保护器应能躲过电动机的起动漏电电流（100kW 的电动机可达15mA ）而不动作。保护器应有较好的平衡特性，以避免在数倍于额定电流的堵转电流的冲击下误动作。对于不允许停转的电动机应采用漏电报警方式，而不应采用漏电切断方式。 对于照明线路，宜根据泄漏电流的大小和分布，采用分级保护的方式。支线上选用高灵敏度的保护器，干线上选用中灵敏度保护器。 在建筑工地、金属构架上等触电危险性大的场合，Ⅰ类携带式设备或移动式设备的应配用高灵敏度漏电保护装置。 电热设备的绝缘电阻随着温度变化在很大的范围内波动。例如，聚乙烯绝缘材料60 ℃时的绝缘电阻仅为20 ℃时的数十分之一。因此，应按热态漏电状况选择保护器的动作电流。 对于电焊机，应考虑保护器的正常工作不受电焊的短时冲击电流、电流急剧的变化、电源电压的波动的影响。对高频焊机，保护器还应有良好的抗电磁干扰性能。

单相漏电保护器的工作原理

图片： 图片： 图片： 图片： loudiɑn bɑohuqi 漏电保护器(卷名：电工) residual current operated protective devices

防止触电和漏电的安全保护电器。全称漏电电流动作保护器。俗称漏电开关。漏电保护器从60年代进入实用阶段以来，大大地减少了人身触电和电器设备的漏电事故，因此世界各国均十分重视漏电保护器的研究。随着技术与标准的不断发展和完善，漏电保护器的性能日益提高，不仅工业中，而且在日用电器中也得到普遍的应用。 分类漏电保护器按极数和线数分为单极二线式(1根火线，1根零线)、二极三线式（2根火线，1根零线）、三极三线式（3根火线）和三极四线式（3根火线，1根零线）。按动作灵敏度分为高灵敏度型、中灵敏度型、低灵敏度型。按动作时间分为瞬动式、延时式和反时限式。按结构又分为以下3种。①漏电保护断路器:带有保护断路器，可作为线路的短路保护开关。②漏电保护继电器：带有保护继电器，使用另外的主电路开关来分断主电路。③漏电保护插座：带有保护断路器，所接负载可通过插头插入。 工作原理用于单相电路的二线漏电保护器的原理结构见图1。其主要组成部分是主开关、检测漏电电流用互感器和脱扣器。由主开关输出的二根导线同时穿过环形铁心，再接至负载。主开关手动闭合后，漏电电流Id=0，此时穿过环形铁心上的主电路电流I1和I2大小相等、方向相反，I1+I2=0。在环形铁心中两电流分别产生的磁通Φ1与Φ2大小相等、方向相反。铁心中产生的合成磁通Φ1+Φ2=0，故互感器环形铁心上的另一个二次绕组回路没有感应电压，U2=0，脱扣器不动作。当发生漏电时，产生漏电电流Id，

漏电保护器安装和运行 GB13955-92

漏电保护器安装和运行 标准编号： GB 13955-92 国家技术监督局1992-12-19发布 1993-05-01实施 低压配电系统中装设漏电保护器(剩余电流动作保护器)是防止电击事故的有效措施之一，也是防止漏电引起电气火灾和电气设备损坏事故的技术措施。但安装漏电保护器后，仍应以预防为主，并应同时采取其它各项防止电击和电气设备损坏事故的技术措施。 1 主题内容与适用范围 本标准规定了正确选择、安装、使用电流动作型漏电保护器及其运行管理工作的有关要求。 本标准适用于工作电压为交流50Hz、220/380V电源中性点直接接地的供用电系统。 本标准所指的漏电保护器，是指当电路中的漏电电流超过允许值时，能够自动切断电源或报警的漏电保护装置，包括各类漏电断路器、带漏电保护的插头(座)、漏电保护继电器、漏电火灾报警器、带漏电保护功能的组合电器等。 1 引用标准 GB3787 手持式电动工具的管理、使用、检查和维修安全技术规程 GB6829 漏电电流动作保护器 GB4776 电气安全名词术语 GB9706.1 医用电气设备第一部分：通用安全要求 JB1284 低压断路器 3 术语 3.1 直接接触direct contact 人体、家畜与带电导体的接触。 3.2 间接接触indirect contact 人体、家畜与故障情况下变为带电的设备外露导电部分的接触。 3.3 冲击电压不动作型漏电保护器inpulse voltage non-operating type residual Current operated protective devices 漏电保护器呈闭路状态时，在规定的冲击电压作用下不动作的漏电保护器。 3.4 总保护main protection 漏电保护器安装在低压电网电源端或进线端实现对所属网络的整体保护。 3.5 分级选择性保护selective section protection 漏电保护器分别装设在电源端，支(干)线路、负载端、构成两级及以上漏电保护系统，且各级漏电保护器的漏电动作电流值与动作时间协调配合，实现具有选择性的分级保护。 3.6 组合式漏电保护器assemble type residual current operated prote ctive devices 用检测互感器、漏电继电器、断路器或声光报警装置等独立元件分别安装，通过电气连接组合成的漏电保护器。 4 漏电保护器的应用 4.1 对直接接触的防护 4.1.1 漏电保护器只作为直接接触防护中基本保护措施的附加保护。 4.1.2 用于直接接触电击防护时，应选用高灵敏度、快速动作型的漏电保护器。动作电流不超过30mA。 4.2 对间接接触防护 4.2.1 间接接触电击防护，主要是采用自动切断电源的保护方式，以防止发生接地故障电气设备的外露可导电部分持续带有危险电压而产生电击的危险。 4.2.2 在间接接触防护中，采用自动切断电源的漏电保护器时，应正确地与电网的接地型式相配合。

漏电保护器的各种配置方式(精)

漏电保护器安全使用问答（六） 17.采用分级保护时，如何选择漏电保护器 ①二级保护 按二级保护时，可将电网的干线与分支线路作为第一级，线路末端作为第二级。 第一级漏电保护：该级漏电保护范围大，停电后影响面也大，所以漏电保护器灵敏度不要太高，漏电动作时间和漏电动作电流应该选择大于后面的第二级保护器。这一级漏电保护主要用以 消除事故隐患为目的的间接接触防护和防止漏电引起的火灾为主。一般可选动作电流200~300mA，动作时间可选大于的延时型漏电保护器，其动作特性参数控制在30mA·s以内。 当现场用电量较小时，可将第一级保护器安装在总配电箱；当用电量较大时可安装在分配电箱（防止因总配电箱中的漏电保护器参数过小而产生误动作），或改用三级保护。 第二级（末级）漏电保护：这一级保护器设置在开关箱内，保护区域小，主要提供间接接触和直接接触保护，以防止有致命危险的人身触电事故。要求设置高灵敏度、快速型的漏电保护器。按照作业条件，一般可选30 mA×的保护器；当作业条件比较潮湿（如蛙夯机、磨石机等），应选15mA·的保护器；当用电设备负荷较大时（如钢筋对焊机、中型塔机、混凝土泵车等），为避免保护器误动作，可选50~75mA×的漏电保护器。 ②三级保护当电网容量大，供电的区域广，二级保护不能适应分级保护要求时，可在二级保护的基础上再增加一级漏电保护。 第一级漏电保护：设置在总配电箱。考虑这一级停电后造成的影响大，并应大于施工现场正常的最大泄漏电流值，漏电保护器应选中灵敏度（300~50mA），动作时间选>的延时型保护器。 第二级漏电保护：设置在分配电箱。这一级主要提供间接接触防护，同时作为线路末端漏电保护器的补充防护。第二级保护器的动作参数选在第一级与

家居电路漏电保护和空气开关的正确使用方法

家居电路漏电保护和空气开关的正确使用方法家居电路漏电保护和空气开关的正确使用方法：漏电保护主要作用是解决漏电问题（相线流出多少电流，中性线就要回来多少电流，一旦有电流缺失，比如人体触电，电流通过人体流到地上的时候，一般超过30毫安，漏电保护器就会工作，切断电源，..从而杜绝了电流对人体伤害），但是一般专用的漏电保护开关是不起过载保护用的（现在大多带过载保护），空开的作用是指通过开关的电流超过一定的电流的时候自身会发热，（利用双金属片受热弯曲的道理）导致开关里面的脱扣装置脱扣，，从而切断电源，保护电路不因过大的电流而烧毁！只起到保护电路的作用（一般的导线都有最大允许通过电流的，但在实际操作中，允许通过的电流是随着电线管内所穿线根数的增多而减小，电工手册里有严格的规定，这里不在赘述）因为在照明线路上，人体基本上不能接触到照明线路，所以照明线路上不用漏电开关！ 现在的家庭电路基本配置为：入户总开关用双联（有些住房用的是三相五线制的话就是三联）空气开关，单联空开用到照明线路，漏电保护用在插座电路上。这样做有以下好处： 1、插座是我们接触频繁的电路终端，插座电路用漏电保护开关的话，最大限度上保证了人体安全！而且插座线路都分几路走线，一旦一路有问题，其他电路上的插座都还可以正常工作！ 2、照明线路一旦有问题的话，我们接在插座上的台灯或落地灯，都还能正常工作，不会让屋里漆黑一片，给照明电路的检修还能提供方便！ 家装注意： 1、不要用漏电开关做总开关，一旦因某处漏电断开，家里就会漆黑一片，不利与检修和生活！ 2、不要让照明线路和插座线路混结，这样插座电路的漏电开关就会不答应(一开启漏电保护开关就跳闸) 3、合理布置线路的负载，并合理配置适当的空开及带空开的漏电保护开关。 4、装修不要触及等电位箱及其线路。 5、要确定每个插座都要可靠的接地线接入（三孔插座的最上一个孔是接地）。 6、电线管子接头的部分（埋到墙里的）要用密封胶密封，以防墙体潮湿或水渗漏造成绝缘不好的电路产生漏电！

漏电保护装置的检验

谈起重机漏电保护装置的检验 摘要：通过对起重机低压漏电保护装置的分析，探讨漏电保护装置的检验方法 关键词：漏电保护装置工作原理检验方法 起重机械工作环境恶劣，尤其露天用起重机械经风吹日晒，电气设备容易老化绝缘降低，造成漏电，易发生人身触电事故。低压配电系统中装设漏电保护器(剩余电流动作保护器，简称RCD)是防止电击事故的有效措施之一，也是防止漏电引起电气火灾和电气设备损坏事故的技术措施。在起重机检验规程中要求起重机必须安装漏电保护器，但在检验方法中都没有涉及如何对其进行检验。因此，想撰文探讨该项目的检验方法。 在探讨漏电保护器检验方法之前，有必要先概述一下漏电保护装置的类型、组成、工作原理和不同供电系统的安装要求。 1、类型、组成和工作原理 1.1类型 所谓漏电保护器是指当电路中的漏电电流超过允许值时，能够自动切断电源或报警的漏电保护装置，包括各类漏电断路器、带漏电保护的插头(座)、漏电保护继电器、漏电火灾报警器、带漏电保护功能的组合电器等。 按反映信号的种类，漏电保护器可分为电压型和电流型两大类。目前，国内外广泛使用的是电流型漏电保护装置。根据《漏电流动作保护器》GB6829－86 分类规定，按极数和线数可分为：单极二线漏电保护器；二极漏电保护器：二极三线漏电保护器；三极漏电保护器；三极四线漏电保护器；四极漏电保护器。 按过电流保护分类：不带过电流保护的漏电保护器，典型的

产品有FIN(电磁式)、DZL18(电子式)等；带过流保护的漏电保护器；带短路保护的漏电保护器；带过载和短路保护的漏电保护器，典型产品有DZ15L系列、AB62型、FI/LS型(电磁式)和DZ10L 型、S-L系列(电子式)等。 1.2 漏电保护装置的组成 其构成主要有三个基本环节，即检测元件、中间环节(包括放大元件和比较元件)和执行机构，其次，还具有辅助电源和试验装置，见图1 图1 漏电保护装置方框图 （1）检测元件。它是一个零序电流互感器，被保护主电路的相线和中性线穿过环行铁心构成了互感器的一次线圈N1，均匀缠绕在环行铁心上的绕组构成了互感器的二次线圈N2。检测元件的作用是将漏电电流信号转换为电压或功率信号输出给中间环节。 （2）中间环节。其功能是对检测到的漏电信号进行处理。中间环节通常包括放大器、比较器、脱扣器(或继电器)等。不同型式的漏电保护装置在中间环节的具体构成上型式各异。 （3）执行机构。该机构用于接收中间环节的指令信号，实施动作，自动切断故障处的电源。执行机构多为带有分励脱扣器的自动开关或交流接触器。 （4）辅助电源。当中间环节为电子式时，辅助电源的作用是提供电子电路工作所需的低压电源。

漏电保护装置的选用

摘要：选用漏电保护装置应当考虑多方面的因素。其中，首先是正确选择漏电保护装置的漏电动作电流。在浴室、游泳池、隧道等触电危险性很大的场所，应选用高灵敏度、快速型漏电保护装置（动作电流不宜超过 10ma ）。如果安装场所发生人触电事故时，能得到其他人的帮助及时脱离电源，则漏电保护装置的动作电流可以大于摆脱电流；如系快速型保护装置，动作电流可按心室颤动电流选取…… 关键词：漏电保护装置选择使用 选用漏电保护装置应当考虑多方面的因素。其中，首先是正确选择漏电保护装置的漏电动作电流。在浴室、游泳池、隧道等触电危险性很大的场所，应选用高灵敏度、快速型漏电保护装置（动作电流不宜超过 10ma ）。如果安装场所发生人触电事故时，能得到其他人的帮助及时脱离电源，则漏电保护装置的动作电流可以大于摆脱电流；如系快速型保护装置，动作电流可按心室颤动电流选取。如果是前级保护，即分保护前面的总保护，动作电流可超过心室颤动电流。如果作业场所得不到其他人的帮助及时脱离电源，则漏电保护装置动作电流不应超过摆脱电流。在触电后可能导至严重二次事故的场合，应选用动作电流 6ma 的快速型漏电保护装置。为了保护儿童或病人，也应采用动作电流 10ma 以下的快速型漏电保护装置。对于ⅰ类手持电动工具，应视其工作场所危险性的大小，安装动作电流 10 ～ 30ma 的快速型漏电保护装置。选择动作电流还应考虑误动作的可能性。保护器应能避开线路不平衡的泄漏电流而不动作；还应能在安装位置可能出现的电磁干扰下不误动作。选择动作电流还应考虑保护器制造的实际条件。例如，由于纯电磁式产品的动作电流很难做到 40ma 以下而不应追求过高灵敏度的电磁式漏电保护装置。在多级保护的情况下，选择动作电流还应考虑多级保护选择性的需要，总保护宜装灵敏度较低的或有少许延时的漏电保护装置。 用于防止漏电火灾的漏电报警装置宜采用中灵敏度漏电保护装置。其动作电流可在 25 ～1000ma 内选择。 连接室外架空线路的电气设备应装用冲击电压不动作型漏电保护装置。 对于照明线路，宜根据泄漏电流的大小和分布，采用分级保护的方式。支线上选用高灵敏度的保护器，干线上选用中灵敏度保护器。 在建筑工地、金属构架上等触电危险性大的场合，ⅰ类携带式设备或移动式设备的应配用高灵敏度漏电保护装置。 电热设备的绝缘电阻随着温度变化在很大的范围内波动。例如，聚乙烯绝缘材料 60 ℃时的绝缘电阻仅为 20 ℃时的数十分之一。因此，应按热态漏电状况选择保护器的动作电流。对于电焊机，应考虑保护器的正常工作不受电焊的短时冲击电流、电流急剧的变化、电源电压的波动的影响。对高频焊机，保护器还应有良好的抗电磁干扰性能。 对于有非线性零件而产生高次谐波以及对有整流零件的设备，应采用零序电流互感器二次侧接有滤波电容的保护器，而且互感器铁心应选用剩磁低的软磁材料制成。 漏电保护装置的极数应按线路特征选择。单相线路选用二极保护器，仅带三相负载的三相线路或三相设备可选用三极保护器，动力与照明合用的三相四线线路和三相照明线路必须选用四极保护器。 漏电开关的额定电压、额定电流、分断能力等性能指标应与线路条件相适应。漏电保护装置的类型与供电线路、供电方式、系统接地类型和用电设备特征相适应。 漏电保护装置安装和运行 一、漏电保护装置安装 漏电保护装置的防护类型和安装方式应与环境条件和使用条件相适应。有金属外壳的ⅰ类移动式电气设备和手持电动工具、安装在潮湿或强腐蚀等恶劣场所的电气设备、建筑施工工地的电气施工机械设备、临时性电气设备、宾馆类的客房内的插座、触电危险性较大的民用建
