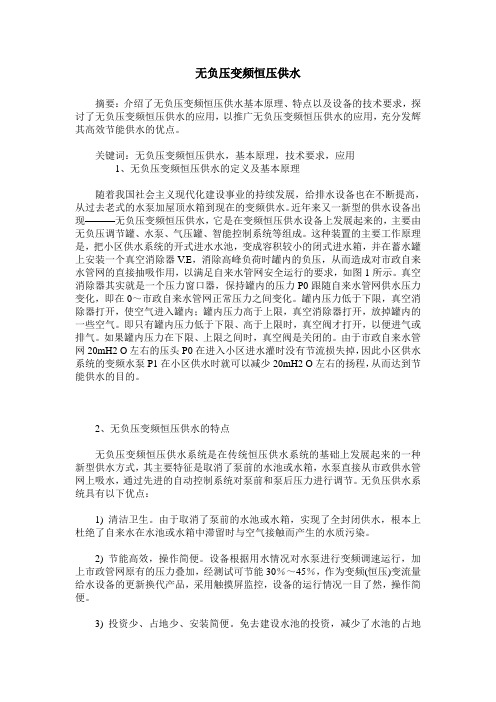

无负压变频恒压供水原理
主要技术数据
功率范围：2.2-3000kW
电源电压：380/400/415/440/460/480/500VAC 3相±10%；
电源频率：48-63Hz
洛阳变频恒压供水设备特性
采用先进的微机技术(PLC),电脑控制,变频调速,高效节能。
(1) 供水压力稳定,供水品质大大提高。
(2) 水泵调速随供水流量而变,且流量调节范围从零至额定流量连续
可调。
(3) 无论是单台或多台泵,均能进行软启动,大大提高了设备使用寿命。
(4) 具有变频自动,工频自动,手动操作运行方式,交替运行,互为备用,
运行可靠,操作简便。
(5) 多功能,高科技,电控具有过截,过流,过压,过热,短路,失速,低水位报警等多种保护功能。
(6) 适用范围广,用户可自行选择水泵型号,规格,使用台数及功能要求等。
选择洛阳变频恒压供水设备的四大依据：
1、水泵流量总和应大于实际最大供水量；
2、变频控制柜选型；
3、蓄水池容量应大于每小时最大供水量；
4、水泵扬程应大于实际供水高度。
洛阳变频恒压供水设备工作原理
(1) 当设备处于自动控制时,全系统需增压。由P0水泵通过变频器变速运行至工频工作,水先进入补气罐,后通过止回阀流入气压罐,罐内压力增大,通过出水管道流入管网。
(2) 当用水量继续增大,大于P1水泵工频工作时,远传压力表继续发出信号,接通P2水泵,P2水泵随用水量增大,同样由变频至工频工作,若此时流量和压力仍不能满足需要时,则可继续增加P3水泵工作,以满足全系统的需要。
(3)若此时压力已满足,则P2水泵由工频转变成变频工作,直至停泵为止。P1水泵同样如此。
(4)当用水量等于零时,系统压力保持不变的情况下,水泵停止工作,依靠罐内压力继续供水,维持系统压力,达到了节省电能作用。
洛阳变频恒压供水设备技术参数
●1,流量范围0～4000m3/天
●2,压力范围0～2.7Mpa
●3,电机单机容量0.55～55KW
●4,系统效率>85%η
●5,调节精度5%或±0.02Mpa
●6,调节稳定时间≯40S
●7,控制方式PID控制,模糊控制
●8,噪声水泵定额
●9,通讯接口RS/232/485/422
洛阳变频恒压供水设备变频控制原理
用变频调速来实现恒压供水,与用调节阀门来实现恒压供水相比,节能效果十分显著（可根据具体情况计算出来）。其优点是：
a, 起动平衡,起动电流可限制在额定电流以内,从而避免了起动时对电网的冲击；
b, 由于泵的平均转速降低了,从而可延长泵和阀门等的使用寿命；c, 可以消除起动和停机时的水锤效应；
一般地说,当由一台变频器控制一台电动机时,只需使变频器的配用电动机容量与实际电动机容量相符即可。当一台变频器同时控制两台电动机时,原则上变频器的配用电动机容量应等于两台电动机的容量之和。但如在高峰负载时的用水量比两台水泵全速供水量相差很多时,可考虑适当减小变频器的容量,但应注意留有足够的容量。
虽然水泵在低速运行时,电动机的工作电流较小。但是,当用户的用水量变化频繁时,电动机将处于频繁的升,降速状态,而升,降速的电流可略超过电动机的额定电流,导致电动机过热。因此,电动机的热保护是必需的。对于这种由于频繁地升,降速而积累起来的温升,变频器内的
电子热保护功能是难以起到保护作用的,所以应采用热继电器来进行电动机的热保护。
在主要功能预置方面,最高频率应以电动机的额定频率为变频器的最高工作频率。升,降速时间在采用PID调节器的情况下,升,降速时间应尽量设定得短一些,以免影响由PID调节器决定的动态响应过程。如变频器本身具有PID调节功能时,只要在预置时设定PID功能有效,则所设定的升速和降速时间将自动失效。
洛阳变频恒压供水设备特点
1,高效节能
设备能根据用户的实际用水量和使用压力自动检测,调节电动机的转速(耗电量),使设备始终处于高效率的工作状态。
2,供水管网压力稳定
设备由微机构成自动闭环控制,能在0.5秒内使变化的压力恢复正常,压力调节精度为设定值的±5%。
3,占地小,投资少,安装工期短。
设备与其他老式供水设备相比节约占地3~16倍,比建水塔节约投资15%~60%。设备体积小,组装,安装调试方便,运输及安装工期短。4,保护功能全,运行安全可靠,操作方便
设备主机采用进口变频调速器,自身具有欠压,过压,过流,过载,短路,过热,失速防止等保护功能,无故障运用达10万小时以上。设备配电控制
部分,采用智能化控制原理,操作方便实用,设备工作状况一目了然,便于非专业人员很快熟练掌握。
5,供水功能全,保险系数高
设备局部出现故障时,能启用应急功能继续供水。设备可与市政供水网自动并网运行,并具有双恒压功能,即能满足生活生产用水的正常压力和流量,有能在出现火情时自动转换为高压大流量供水,可一机多用。
6,适用范围
设备供水压力0.15~2.0MP,供水高度10－200米,单套设备每小时供水量10~50000m3/h,可用于大,中,小型自来水的配套改造；可用于企事业单位,住宅区,农村的生产,生活,办公用水。
洛阳变频恒压供水设备适用范围
1,有水池的高层建筑,宾馆,学校,城镇居民小区,企事业单位,新农村建设农村的生活用水。
2,工厂,工矿企业的生活或者生产用水。
3,各类水厂,供水站,污水废水厂,农业排灌站等供排水。
4,高楼,小区,企事业单位热水集中供水。
5,生产,生活中的冷却水,循环水的加压。
6,油田输油管道,油库,油站等的恒压输油。
洛阳变频恒压供水设备概述
变频恒压供水设备是由最新性能PID变频控制柜和2台以上水泵及气压罐并联组成的尖端加压供水设备,能够自动调节以满足客户的恒压变频变量供水要求。供水管网压力保持恒定,整个供水系统始终保持高效节能的最佳状态。供水方式有变频供水和压力供水两种,变频供水是自动调节某台水泵的转速或多台水泵投入/退出运行,使供水管网压力保持恒定的理想供水方式,操作简单。
洛阳变频恒压供水设备的构成
洛阳变频恒压供水设备主要由变频控制柜,压力传感器,水泵等组成。变频控制柜由断路器,变频器,接触器,中间继电器,PLC等组成。
1,恒压供水设备系统选用原则
（1）蓄水池容量应大于每小时最大供水量。
（2）水泵扬程应大于实际供水高度。
（3）水泵流量总和应大于实际最大供水量。
（4）变频控制柜选型：
用户可根据供水量和供水高度确定水泵型号及台数,然后对控制柜进行选型。
2. 变频器
根据工艺要求,建议配用ABB ACS600系列变频器。ACS 600系列变频器是ABB公司采用直接转矩控制（DTC）技术,结合诸多先进的生产制造工艺推出的高性能变频器。它具有很宽的功率范围,优良的速
度控制和转矩控制特性,完整的保护功能以及灵活的编程能力,较高的可靠性和较小的体积。
箱式变频无负压供水设备工作原理 智能型箱式泵站主要是由密封结构水箱、增压设备、变频控制柜、稳流器及泵组组成。系统分两路进水，一路进水箱，一路进稳流器，当用水量小，自来水服务压力高时，智能型箱泵一体化泵站直接从自来水管网取水，叠压供水。当自来水服务压力低时，增压装置开始工作，将水箱内的水加压到设置的服务压力，进行差量补偿，从而达到节能、无二次污染、恒压供水的目的。对市政自来水管网没有影响，是供水领域的新一代节能产品。 智能型箱泵一体化泵功能特点 1、保持恒压压力 智能型箱式泵站实时通过压力传感器检测出口压力，将检测值和设定值进行比较运算，确定电机及水泵投入台数和变频器输出频率（反应为电机及水泵转速），以实现恒压供水的目的。当自来水管网压力波动使得压力值小于正常压力值，进水量暂时小于出水量时，系统自动将稳压装置关到适合的位置，并启动增压装置通过多点取水，进行加压，知道进水口压力口压力到达市政自来水管网正常压力值，确保设备进水口水量充足，以满足用户的用水需求。 2、高度自动化 系统能实现全自动控制，具有手动/自动切换、主副泵定时轮换、压力调整、恒压、高低电压保护、欠相保护、漏电保护、过载保护、过热保护、缺水保护、不用水停车、瞬间跳闸保护等功能。另可根据用户需求配置人机界面，可视化远程调整、监测和维护。 3、卫生-过流部件均采用不锈钢等食品级材料制造，符合国际涉水卫生规范。 4、叠压运行，节省费用 系统保证管道恒压是根据用水量的变化调整投入台套数和运转速度，用水量大时投入功率大，用水量小时投入功率小。小用水量时（如夜间）系统由小功率泵变频调速恒压供水。系统一直在高效率点运行。因而大大降低了运行费用。可节约能源60%以上。-如市政管网有一定的压力，运行是只需在市政压力基础上补压即可。与传统具有蓄水池的供水设备相比达到同样的效果而从电网吸取的功率较小。及恩呢该效果十分显著。-系统全自动运行无须专人值守：又因没有蓄水池等土建贮水设施，也没有水质处理仪器，免去定期清洗、消毒等工作。故进一步降低了运行费用。 5、反冲洗功能-系智能型箱式泵站具有反冲洗控制功能，当水箱使用一段时间后，系统利用水泵的高压水定期对水箱进行冲洗，同时将含有杂质的水排放出去，确保水箱内不会产生污垢，保证用户用水洁净。 智能型箱泵一体化泵站示意图
课题名称变频恒压供水控制系统设计 学院(部) 电子与控制工程学院 专业电气工程及其自动化 班级 学生姓名阿不都热扎克·阿不都拉 _ 学号 06 月 23 日至 06 月 27 日共 1 周 指导教师(签字) 2011年 06 月 7 日
目录 摘要 (3) 一、设计内容 (4) 二、设计要求 (4) 三、设计内容 1、方案的确定 (5) 2、变频调速恒压供水系统简介及工作原理 (6) 3、水泵的容量计算 (8) 4、水泵/变频器/PLC的选择 (9) 5、变频器参数设定 (10) 6、PID控制器参数选择 (10) 7、PLC外部接线图的设计 (11) 8、主电路的设计 (12) 9、系统的工作原理 (12) 四、设计图纸 (13) 五、操作使用说明书 (14) 六、设计体会 (15) 七、主要参考资料 (16) 附录一/附录二 (17) 附录三 (18) 附录四 (19)
摘要 随着我国社会经济的不断发展，住房制度改革的不断深入，人民生活水平的不断提高，城区中各类小区建设发展十分迅速，同时也对小区的基础设施建设提出了更高的要求。小区供水系统的建设是其中的一个重要方面，供水的经济性、可靠性、稳定性直接影响到小区住户的正常生活与工作，也直接体现了小区物业水平的高低。传统的恒速泵加压供水、水塔高位水箱供水、气压罐供水灯供水方式普遍不通话程度的存在效率低、可靠性差、自动化不高等缺点，难以满足当前经济生活的需要。 论文分析了采用变频调速方式实现恒压供水的工作机理，通过对PID模块的参数预置，利用远传压力表的水压反馈量，构成闭环调节系统，利用变频器与水泵的配合作用实现恒压供水且有效节能。 论文论述了多种供水方案的合理性，同时也指出各种方案存在的问题，通过对比比较给出了比较适合该系统的方案——PLC控制变频恒压供水。 关键字：恒压供水变频调速 PLC 一、设计内容 变频器是一种新型技术，将变频调速技术用于供水控制系统中，具有高效节能、水压恒定等优点。本课程设计是电气工程及其自动化专业《交流调速》课程的实践性环节，其主要目的是培养学生初步掌握交流调速系统的设计方法及理论知识的应用能力。本课程设计的基本任务是提高学生在调速系统设计方面的实践技能，培养学生综合运用知识，分析和解决实际问题的能力。通过控制系统的设计，初步掌
概况： HDL系列水泵控制柜是海德隆公司充分吸收国内外水泵控制的先进经验，经多年的生产和应用，不断完善优化，精心设计制作而成。该产品具有过载、短路、缺相保护以及泵体漏水、电机超温及漏电等多种保护功能及齐全的状态显示。还具备单泵及多泵控制工作模式，多种主、备泵切换方式及各类起动方式。可广泛适用于工农业生产及各类建筑的给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的自动控制系统。 海德隆公司的控制设备根据不同的使用情况，可分为液位控制、压力(恒压)控制、时间控制、温度控制、空调联控、消防专用等类型。按产品使用的特点可分为：生活泵控制设备、变频恒压控制设备、消防泵专用控制设备、空调泵专用控制设备、潜水排污泵专用控制设备等。 启动方式： 1、直接启动：一般电机功率为15kW以下的水泵采用直接起动。 2、自耦降压启动：15kW以上的排污泵，一般采用自耦降压启动。消防喷淋泵亦多选用此起动方式。 3、Y-△降压启动：其余型号15kW以上的水泵，若无特殊要求，一般采用Y-△降压方式起动。 4、软启动器启动：若希望进一步降低起动时对电源及电机的冲击，延长机械寿命，完全消除水锤现象和噪音，并达到节能的目的，则采用软起动方式。 5、变频启动：适用于任何功率情况下的控制设备，变频控制系统设在自动状态下，水泵启动方式为通过改变电源的频率由小到大延时启动，达到平稳启动的目的。 工作条件: 1、周围最高空气温度不超过40℃，最低温度不低于-5℃。 2、安装地点海拔高度不超过1000米。 3、周围空气中无爆炸危险的介质，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。 4、工作电压为380±10%。 5、震动：＜5.9m/s2(0.6G); 功能原理及用途: 多泵控制工作模式： 一用一备：控制Ⅰ、Ⅱ二台水泵，可工作于“Ⅰ主Ⅱ备”或“Ⅱ主Ⅰ备”两种方式。 二用一备：控制Ⅰ、Ⅱ、Ⅲ三台水泵，可工作于“Ⅰ、Ⅱ主Ⅲ备”或“Ⅱ、Ⅲ主Ⅰ备”或“Ⅰ、Ⅲ主Ⅱ备”三种方式。 三用一备：控制Ⅰ、Ⅱ、Ⅲ、Ⅳ四台水泵，可工作于“Ⅰ、Ⅱ、Ⅲ主Ⅳ备”或“Ⅱ、Ⅲ、Ⅳ主Ⅰ备”或“Ⅰ、Ⅲ、Ⅳ主Ⅱ备”
智能型箱式泵站主要是由密封结构水箱、增压设备、变频控制柜、稳流器及泵组组成。系统分两路进水，一路进水箱，一路进稳流器，当用水量小，自来水服务压力高时，智能型箱泵一体化泵站直接从自来水管网取水，叠压供水。当自来水服务压力低时，增压装置开始工作，将水箱内的水加压到设置的服务压力，进行差量补偿，从而达到节能、无二次污染、恒压供水的目的。对市政自来水管网没有影响，是供水领域的新一代节能产品。 智能型箱泵一体化泵功能特点 1、保持恒压压力 智能型箱式泵站实时通过压力传感器检测出口压力，将检测值和设定值进行比较运算，确定电机及水泵投入台数和变频器输出频率（反应为电机及水泵转速），以实现恒压供水的目的。当自来水管网压力波动使得压力值小于正常压力值，进水量暂时小于出水量时，系统自动将稳压装置关到适合的位置，并启动增压装置通过多点取水，进行加压，知道进水口压力口压力到达市政自来水管网正常压力值，确保设备进水口水量充足，以满足用户的用水需求。 2、高度自动化 系统能实现全自动控制，具有手动/自动切换、主副泵定时轮换、压力调整、恒压、高低电压保护、欠相保护、漏电保护、过载保护、过热保护、缺水保护、不用水停车、瞬间跳闸保护等功能。另可根据用户需求配置人机界面，可视化远程调整、监测和维护。 3、卫生-过流部件均采用不锈钢等食品级材料制造，符合国际涉水卫生规范。 4、叠压运行，节省费用 系统保证管道恒压是根据用水量的变化调整投入台套数和运转速度，用水量大时投入功
率大，用水量小时投入功率小。小用水量时（如夜间）系统由小功率泵变频调速恒压供水。系统一直在高效率点运行。因而大大降低了运行费用。可节约能源60%以上。-如市政管网有一定的压力，运行是只需在市政压力基础上补压即可。与传统具有蓄水池的供水设备相比达到同样的效果而从电网吸取的功率较小。及恩呢该效果十分显著。-系统全自动运行无须专人值守：又因没有蓄水池等土建贮水设施，也没有水质处理仪器，免去定期清洗、消毒等工作。故进一步降低了运行费用。 5、反冲洗功能-系智能型箱式泵站具有反冲洗控制功能，当水箱使用一段时间后，系统利用水泵的高压水定期对水箱进行冲洗，同时将含有杂质的水排放出去，确保水箱内不会产生污垢，保证用户用水洁净。 智能型箱泵一体化泵站示意图 箱式无负压供水设备是在组合式不锈钢水箱和变频恒压供水的基础上开发研制的，并加装防负压、防倒流、防水质恶化等控制装置。该设备与普通的变频供水设备和无负压供水设备相比，具有节能显著、噪音低、占少、可靠性高等优点，是目前最先进的供水模式。箱式
全自动变频调速恒压变压供水设备 一、概述 在改革开放形势下，随着国民经济的发展，能源已经成为制约国民经济发展的重要因素，节约用能、合理用能是经济发展的重要指标，采用高新科技提高供水系统的效率，足今后供水技术和设备的必然发展方向。 通常的气压供水装置，为保证系统的正常工作，气压罐内的压力，必须具有高出实际用水高度的“上限压力”，以维持调节水量所必须的压差，结果足增大了水泵的功率，加之在运行过程中电机启动频繁，启动电流大，所以在电能消耗方面是不合理的。为了更好的节省电能，提高运行效率，我公司经过大量的调查研究，在采用国际先进的一一交流电动机变频变压调速器的基础上，成功开发了BTS型电脑控制自动恒压供水装置系列产品。该产品打破了目前国内气压罐传统供水方式，采用变速泵、恒速泵供水。它通过电脑控制系统，根据用户实际用水量自动调节，根据变速泵的特性，当用水量减少到某一定值时，附属气压罐系统开始工作，以便更有效的节省电能。这种供水系统是目前世界各国采用的最经济的供水方式，节能效果显著。 BTS型供水装置配有微型电脑，功能齐全，保护性能可靠，操作方便，自动化程度高，更易实现无人管理运行。它比现在通用的气压供水设备有更多的优点，不仅实现了在耗能最低的条件下，满足用水点的水量和水压要求，而且占地面积小，调试方便，安装工程时间短，降低了供水工程投资。 二、节能原理 供水装置的水泵在运行过程中，有恒速和变速两种方式，均可按供水用户的要求进行流量调节。恒速运行时，一般采用节流调节，这种方式的缺点是效率低、能耗大。变速运行时在运行过程中改变水泵转速，从而调节输出流量以适应用水量的变化，并可保证管网压力恒定，水泵始终在高效率的工况下工作。用水量减少时，水泵降低转速运行。由于水泵的轴功率与转速的三次方成正比。转速下降时，轴功率下降极大，故变速调节流量在提高机械效率和减少能耗方面足最为经济合理的。 轴功率与转速关系式：
无负压变频供水设备主要由水泵机组、测压稳压罐、压力传感器、变频控制柜等组成，能始终维持压力表压力（即用户管网水压）等于用户设定值。可用于一般生活或生产供水。供水系统组成方式有： 1、变频恒压供水设备与市政管网并网恒压供水，在供水压力可满足需要时，自动停运全部水泵。否则，恒压供水设备起动，增大压力满足用水要求。 2、附加小泵或气压罐，为完全消除小流量或零流量供水电耗，可增加辅助小泵或辅助气压罐，当供水量小或零供水时，自动停运主泵，使小泵或气压罐运行。无负压变频供水设备的分类： 无负压变频供水设备一种新型变频供水设备。分为箱式无负压设备和罐式无负压设备。系统串接在市政自来水管网压力不足的地方，通过传感器检测出口压力并与设定值进行比较，运算出需要增加的压力值，确定水泵投入运行台数和电机转速。该设备最大限度地利用了市政自来水管网的原有压力，对市政管网不产生负压，用不锈钢水箱或无负压罐取代老式水池，减少了用水二次污染。是供水领域新一代节能型产品。 无负压变频供水设备与传统供水设备优缺点对比 传统设计：普通变频恒压 供水设备CFSS无负压（无吸程）供水设备 供水方式普通的给水设备如果直接 串接到自来水管道上，工作 时会有吸程，使自来水管网 产生负压，如果大面积使用 就会出现抢水现象，使整个 城市给水出现混乱。于是人 们采用修不锈钢水箱或设 置水池的给水方式二次加 压给水，自来水全部放入不 锈钢水箱或水池中，再二次 加压给水。 采用真空抑制技术，使给水 设备与自来水管网直接串 接，不产生负压，不用建水 池,设水箱。 供水质量纯净的自来水全部放入水 池中，各种脏物极易进入水 池，严重污染水源，尤其夏 天，水极易变质、变味，影 响用户的身体健康。 纯净的自来水经加压后直 接供到住户，稳流补偿器S US304不锈钢材质，密封连 接，不产生任何污染，用户 可以喝到符合卫生标准的 饮用水。 节水水箱的渗、跑、冒、滴、漏 现象严重，大量的水白白流 失。水箱还需定期消毒冲 洗，耗费一定的水资源。 全封闭结构运行，避免了 渗、跑、冒、滴、漏等现象 发生，取消水箱，节约了消 毒冲洗用水。经过对8个地 区105家顾客调查测算，综 合节水可达13％以上。 无负压变频供水设备最新技术产品简报
浅谈变频恒压供水系统中水泵选择 目前，供水行业中经常用到无负压给水设备和变频恒压给水设备，以上两种设备的基本原理都是根据供水系统的压力变化（对应流量变化）。利用变频器调节执行单元（水泵、电机）的转速，达到恒压供水目的（f1：f2＝n1: n2= Q1: Q2=H12: H22。该系统中，执行单元是系统中主要工作消耗能源的设备及主要影响系统综合性能的设备之一。泵的选择合理与否则直接影响到系统的两个重要指标： 一、运行费用——耗电量及出水量。 二、使用维护成本——设备使用寿命，日常维护费用。 所以，在变频恒压供水系统中，水泵的选择至关重要。 变频恒压供水系统中水泵的选择必须考虑以下几方面： 1.流量、扬程，满足系统设计的供水要求，泵的基本参数合理与否是系统供水功能的基本保障。 2.水泵配电机的供电要求必须满足使用地供电情况。 3.尽量选择高效率水泵，由于变频恒压供水为不间断供水，运转时间长，水泵在该系统中又是主要耗能单元，高效率的水泵选择是系统节能理念的根本保证。 4.性能曲线（Q－H线）选择较陡峭的水泵。 变频恒压供水主要是通过水泵转速的变化来调节因用水量变化带来的压力变化，使压力恒定、平稳，性能曲线陡峭的泵相对于性能曲线平稳的泵在转速、流量发生变化压力恒定时频率的调节幅度大，选择性能曲线陡峭的水泵在变频恒压给水系统中满足不同用水量的变化更加节能。 5.选择使用寿命相对长的水泵。水泵作为能量转换工作单元，本身就是易损坏，高维修保养的部份。高品质的水泵关系到整个系统的使用寿命，直接影响使用成本。 6.选择维修维护简单的水泵 一般设备将交到物业公司管理，物业公司的维修技术力量不强，不方便维修或维修技术要求高的水泵会增加使用成本，特别是零部份互换性差的水泵更会增加日常的维护成本。 其它如：使用环境对防护等级及噪音要求等根据实际情况加以考虑。 以下为典型不能用于变频恒压供水系统中的水泵实例： 一、填料密封水泵 该类水泵启动转矩大，变频启动的启动转矩小，使用中经常会使变频器报故障，并且使用中密封耗能量大，也不节能。 二、屏蔽泵 1.该泵效率相对于单端面机械密封离心泵低，一般不会高于60%。 2.变频恒压供水系统流量是变化的，经常会出现长时间小流量供水，如夜间及其他供水各区，屏蔽泵在长时间小流量情况下运转，由于其效率低，会导致发热，使液体蒸发，而导致干转，从而损坏滑动轴承或过热后烧毁电机。 3.屏蔽泵为单级泵，性能曲线较为平坦，压力恒定，流量发生变化要求的转速变化不大，
目录 1 变频器恒压供水系统简介 (1) 1.1变频恒压供水系统理论分析 (1) 1.1.1变频恒压供水系统节能原理 (1) 1.1.2 变频恒压控制理论模型 (2) 1.2恒压供水控制系统构成 (3) 1.3 变频器恒压供水产生的背景和意义 (4) 2 变频恒压供水系统设计 (5) 2.1 设计任务及要求 (5) 2.2 系统主电路设计 (5) 2.3 系统工作过程 (6) 3 器件的选型及介绍 (8) 3.1 变频器简介 (8) 3.1.1 变频器的基本结构与分类 (8) 3.1.2 变频器的控制方式 (8) 3.2 变频器选型 (9) 3.2.1 变频器的控制方式 (9) 3.2.2 变频器容量的选择 (10) 3.2.3 变频器主电路外围设备选择 (12) 3.3 可编程控制器(PLC) (14) 3.3.1 PLC的定义及特点 (14) 3.3.2 PLC的工作原理 (15) 3.3.3 PLC及压力传感器的选择 (15) 4 PLC编程及变频器参数设置 (16) 4.1 PLC的I/O接线图 (16) 4.2 PLC程序 (17) 4.3 变频器参数的设置 (21) 4.3.1 参数复位 (21) 4.3.2 电机参数设置 (21) 总结 (22) 参考文献 (23)
1 变频器恒压供水系统简介 1.1变频恒压供水系统理论分析 1.1.1变频恒压供水系统节能原理 供水系统的基本特性和工作点扬程特性是以供水系统管路中的阀门开度不 变为前提，表明水泵在某一转速下扬程H与流量Q之间的关系曲线f(Q)，如图1-1 所示。 图1-1供水系统的基本特征 由图可以看出，流量Q越大，扬程H越小。由于在阀门开度和水泵转速都不变的情况下，流量的大小主要取决于用户的用水情况，因此，扬程特性所反映的是扬程H与用水流量Q(u)间的关系。而管阻特性是以水泵的转速不变为前提，表明阀门在某一开度下，扬程H与流量Q之间的关系H J (Qu )。管阻特性反映了水泵的能量用来克服泵系统的水位及压力差、液体在管道中流动阻力的变化规律。由图可知，在同一阀门开度下，扬程H越大，流量Q也越大。由于阀门开度的改变，实际上是改变了在某一扬程下，供水系统向用户的供水能力。因此，管阻特性所反映的是扬程与供水流量Qc之间的关系H f (Qc )。扬程特性曲线和管阻特性曲线的交点，称为供水系统的工作点，如图中A点。在这一点，用户的用水流量Qu和供水系统的供水流量Qc处于平衡状态，供水系统既满足了扬程特性，也符合了管阻特性，系统稳定运行。图1-1供水系统的基本特征。
恒压供水变频柜 恒压供水变频柜变频控制原理 用变频调速来实现恒压供水，与用调节阀门来实现恒压供水相比，节能效果十分显着(可根据具体情况计算出来)。其优点是： 1、起动平衡，起动电流可限制在额定电流以内，从而避免了起动时对电网的冲击; 2、由于泵的平均转速降低了，从而可延长泵和阀门等的使用寿命; 3、可以消除起动和停机时的水锤效应; 一般地说，当由一台变频器控制一台电动机时，只需使变频器的配用电动机容量与实际电动机容量相符即可。当一台变频器同时控制两台电动机时，原则上变频器的配用电动机容量应等于两台电动机的容量之和。但如在高峰负载时的用水量比两台水泵全速供水量相差很多时，可考虑适当减小变频器的容量，但应注意留有足够的容量。 恒压供水变频柜的特点： 1.节能，可以实现节电20%-40%，能实现绿色用电。 2.占地面积小，投入少，效率高。 3. 配置灵活，自动化程度高，功能齐全，灵活可靠。 4. 运行合理，由于是软起和软停，不但可以消除水锤效应，而且电机轴上的平均扭矩和磨损减小，减少了维修量和维修费用，并
且水泵的寿命大大提高。 5. 由于恒压供水变频柜直接从水源供水，减少了原有供水方式的二次污染，防止了很多传染疾病的传染源头。 6. 通过通信控制，可以实现无人值守，节约了人力物力。 恒压供水变频柜性能特点： 1、恒压供水变频柜具有强大的贮能保压能力，特别是在夜间时应付少量供水时,可以大大节约电能。 2、调节容积(水泵每启动一次可供用户使用的水量)大.泵每启动一次,可以长时间地维持管网压力,设备启动次数少,运行费用低 3、恒压供水变频柜设备采用国际领先的补气技术 气压罐的补气采用微电脑电子检测、限量补气与排气技术，随时保证罐内气体有一定容积，根本解决了气体长期失效带来的水泵频繁启动问题，填补了国际、国内在该问题上的技术空白。 4、恒压供水变频柜的现场条件,无塔自动上水器可采取以下不同的配置 (1)、恒压供水变频柜的水源是自备井: 1)潜水泵+控制系统+气压罐 2)潜水泵+水池(水箱)+控制系统+气压罐 (2)恒压供水变频柜的水源是自来水: 1)离心管道泵+控制系统+气压罐 2)离心管道泵+水池(水箱)+ 控制系统+气压罐
第一篇 一、接线： 按图所示的电路，连接空气开关、漏电开关、电源，检查接线无误后，合上空气开关，变频器上电，数码管显示0.0。 关掉电源，电源指示灯熄灭后，再连接电机、起停开关、远程压力表、限流电阻等，变频器和电动机接地端子可靠接地，并仔细检查。 压力表选用YTZ-150电位器式远程压力表，安装在水泵的出水管上，该压力表适用于一般压力表适用的工作环境场所，既可直观测出压力值，又可以输出相应的电信号，输出的电信号传至远端的控制器。压力表有红、黄、蓝三根引出线。 压力表电气技术参数：电阻满量程：400Ω（蓝、红）；零压力起始电阻值：≤20Ω （黄、红）；满量程压力上限电阻值：≤360Ω（黄、红）；接线端外加电压：≤10V（蓝、红） 二、开环调试： 检查接线无误后，合上空气开关和漏电开关，变频器上电，数码管显示0.0，按JOG键，检查水泵的转向，若反向，改变电机相序。 按运行键RUN，运行指示灯亮（绿色），顺时针方向旋转键盘旋钮，输出频率上升，观察压力表的压力指示，同时用万用表直流电压档测量变频器端子VF 和GND之间电压值，随着变频器输出频率升高，压力增加，VF和GND之间的反
馈电压上升，记录下将要设定的恒定压力（比如5Kg）对应的反馈电压值（比如 3.1V）。按停车键STOP，变频器减速停车。 三、闭环变频恒压运行： 合上起停开关，变频器运行指示灯亮，输出频率从0.0Hz到达30.0Hz后，根据用水情况自动调节，保证出水口的压力恒定为5Kg。增大F4.06的参数设定值，出水口的压力增加，减小F4.06的参数设定值，出水口的压力降低。 第二篇 一、前言 目前，应用最广泛的变频恒压供水系统是水泵出口压力恒定系统，其工作原理是在水泵出水口安装压力传感器，将测定的压力值转换成电信号输入压力控制器，压力控制器根据设定压力值与测定压力之间的差值，通过PI调节运算后，控制变频器，调节水泵的转速，使水泵出口压力保持恒定。 这种控制系统电控部分较简单，国内外采用广泛。缺点是仍有小量能量浪费且不能反映水流通过给水管网时，管网阻力持性的变化。所以当用水低峰时，虽然由于转速的改变水泵扬程能保持恒定不再升高，但管道最末端的出口水压将高于其所需的流出水头。 采用泵出口变压力控制系统，则可解决以上的不足，即泵出口的设定压力随用水量的变化而变化，使管道最末端的出口水压恒定在其所需的流出水 头。 ABB公司的ACS510系列变频器是专为风机、水泵控制系统设计的，其中参数“给定增量8103、8104和8105”可完成泵出口变压力控制功能。 二、ACS510中的变压力控制部分参数设置 在多台并联泵供水系统中，随着泵的运行数量的增加，流量会成倍的增大，管道阻力会迅速增高。如果随着流量的变化，增减恒压控制系统的设定压力，做到小流量小压力，大流量大压力，则可以最大限度的较少管道阻力对管道出口压力的影响，并且提高了节能比例。ABB公司的ACS510系列变频器就提供了上述功能。 在ACS510中，参数8103、8104、8105是给定增量参数，他们的作用是每多
变频恒压供水工作原理标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DDQTY-KII
变频恒压供水工作原理 产品工作原理: 全自动变频调速供水设备是应用先进的现代控制理论，结合可编程控制技术、变频控制技术、电机泵组控制技术的新型机电一体化供水装置。该设备通过安装在水泵出水总管上的远传压力表（内为一滑动电阻），将出口压力转换成0-5V电压信号，经A/D转换模块将模拟电压信号转换成数字量并送入可编程序控制器，经可编程内部PID运算，得出一调节参量并将该参量送入D/A转换模块，经数摸转换后将得出模拟量传送变频器，进而控制其输出频率的变化。设备采用多泵并联的供水方式，用户用水量的大小决定了投入运行的水泵的数量，当用水量较小时，单台泵变频工作，当用水量增加，水泵运行频率随之增加，如达到水泵额定输出功率仍无法满足用户供水要求时，该泵自动转换成工频运行状态，并变频启动下一台水泵。反之，当用水量减少，则降低水泵运行频率直至设定下限运行频率，如供水量仍大于用水量，则自动停止工频运行泵同时变频泵转速增加。当用水量降至某一程度时（如夜间用水很少时），变频主泵停止工作，改由辅泵及小型气压罐供水。 产品特点： ※采用先进的供水专用变频器 ※最新供水专利技术 ※全中文人机界面，操作简单 ※RS485远程通讯 ※压力控制精度5‰ ※压力频率全数字显示 ※一次水高、低水位报警 ※供水压力过压、欠压保护 ※系统故障自诊断 ※水泵过载、过流保护 ※水泵软启动，软切换 ※适用于各种泵站 ※故障水泵自动切除运行系统 ※体积小，安装调试方便 ※全部进口低压电器集成，运行更安全可靠 ※优化的控制软件更利于系统节能运行 变频恒压供水控制器采用最新微电脑设计处理器设计制造配备液晶中文显示,参数显示、设定一目了然，故障时弹出供货商公司名称及2个服务电话（可按要求设置）,多达75个功能参数项、9种应用宏选择，能满足五台以下的所有运行程序，其主要特点有： 1．外部接线简单:用户只需通过菜单设置，即可使控制器适用于不同的供水控制系统；无需改变复杂的外部接线。 2．可靠性:由于控制器已将各种功能模块集成于内部，外部配件少，、进一步降低了整个系统出现故障的机会。 3．调试简单方便:丰富而完美的汉字提示。使一般的操作人员无需经过复杂的培训，也能对各种操作应用自如。
随着二次供水加压技术的发展，箱式无负压变频供水设备从根本上解决了这些问题。据“供水设备推广中心”的资料显示，该设备不需建造水塔，投资小、占地少，采用水气自动调节、自动运转、节能与自来水自动并网，停电后仍可供水，调试后数年不需看管。比建造水塔节约投资70%，比建造高位水箱节约投资60%，大大节约土建投资。下面我们来了解下它的工作原理。 当公共供水管网≤0.2Mpa时(可自由设定0.2—0.4Mpa)无负压装置关闭，无负压进水装置打开，由水箱供水，反之当公共供水管网压力≥0.2Mpa时，延时10分钟(时间可调整)无负压装置打开无负压进水装置关闭，由公共供水管网供水。无负压水箱内存储的水通过智能控制每6小时循环一次确保水质新鲜、纯净。 箱式无负压供水设备的变频泵以一定的转速运行，利用自来水原有的压力实现叠加能确保用户所需的压力和压力恒定。无负压水箱变频泵的进水口与无负压装置和无负压进水装置连接，通过无负压装置的开启与停止达到自来水管网不产生负压在无负压装置起停的同时无负压进水装置会做出与无负装置相反的动作。 自来水管网停水无负压装置自动关闭，水箱的无负压进水装置自动打开由水箱供水。当水箱液位低至一定程度时，无负压进水装置自动关闭，设备自动停机，
复电时自动投入运行。 智能型箱式泵站主要是由密封结构水箱、增压设备、变频控制柜、稳流器及泵组组成。系统分两路进水，一路进水箱，一路进稳流器，当用水量小，自来水服务压力高时，智能型箱泵一体化泵站直接从自来水管网取水，叠压供水。当自来水服务压力低时，增压装置开始工作，将水箱内的水加压到设置的服务压力，进行差量补偿，从而达到节能、无二次污染、恒压供水的目的。对市政自来水管网没有影响，是供水领域的新一代节能产品。 上田泵业是专业从事各类给排水成套设备生产和销售的企业。产品涵盖一体化预制泵站，无负压变频箱式供水泵站，污水提升装置，油水分离装置，地埋式一体化污水处理装置，食品级不锈钢水箱，智能控制柜等，深受广大用户的欢迎。
变频恒压供水设备工作原理及原理图 变频恒压供水设备工作原理这一相关知识，由兴崛供水为您全面讲述并提供工作原理图。 变频恒压供水设备工作原理：交流电动机的旋转速度与输入电的频率成正比，变频调速供水设备就是基于上述原理，采用压力传感器、可编程控制器、变频器及水泵电机构成以及设定压力为基准的闭环自动调节系统，具有控制水泵恒压供水的功能；通过压力传感器按受管网的压力信号，经微机与设定压力进行比较运算，输出调节参数送给变频器控制其频率的变化。用水量多时，频率提高，电机泵转数加快；反之频率降低，电机泵转数下降，既能保证用户用水又节省电能。 变频恒压供水设备一台变频器控制多台水泵”的多泵控制系统。在这里兴崛供水利用PLC设计一套变频调速恒压供水系统，该系统可根据管网瞬间压力变化自动调节某台水泵的转速和多台水泵的投入及退出，使管网主干管出口端保持在恒定的设定压力值，并满足用户的流量需求，使整个系统始终保持高效节能的最佳状态。可实现恒压变量、双恒压变量等控制方式，多种启停控制方式，该系统可以通过人意修改参数指令（如压力设定值、控制顺序、控制电机数量、压力上下限、PID值、加减速时间等）；具有完善的电气安全保护措施，对过流、过压、欠压、过载、断水等故障均能自行诊断并报警。 兴崛变频恒压供水设备是非常理想的一种节能供水设备，节能效果好，结构紧凑，占地面积小，运行稳定可靠，使用寿命长，方案设计灵活，供水压力可调，流量可大可小，完全可以取代水塔、高位水箱及各种气压式供水设备，可彻底免除水质的二次污染。全自动变频恒压供水设备亦用于改造原有老式泵房设备，改造后同样可以达到高效节能、自动恒压供水的目的。 变频恒压供水设备组成： 变频恒压供水设备主要由水泵机组、测压稳压罐、压力传感器、变频控制柜等组成，能
任务4：全自动恒压供水系统 该任务（课题）来自2006年校企合作单位宜兴金燕自动化有限公司和我院合作设计中水处理恒压供水系统。该系统投入运行后，该企业典型先进可操作项目就成为本课程的教学内容，并且聘该公司负责人周其华工程师担任该项目的现场教学指导教师。该任务由上位机组态MCGS监控，下位机为PLC，由PLC 采集压力传感器信号，驱动变频器按照要求进行工作。 任务目的： 1．全自动恒压供水控制工程的要求 2．掌握全自动恒压供水控制工程的动画连接及数据库操作 3．掌握全自动恒压供水控制流程的编写及功能调试 4．掌握全自动恒压供水控制工程数据处理的方法 5．掌握全自动恒压供水设备组态方法 6．全自动恒压供水控制工程总体报告（实训报告） 1 全自动变频恒压供水电气控制系统介绍 虽着社会的发展和进步，城市高层建筑的供水问题日益突出、一方面要求提高供水质量，不要因为压力的波动造成供水障碍；另一方面要求保证供水的可靠性和安全性在发生火灾时，能够可靠供水。 对供水系统进行控制，是为了满足用户对流量的需求，所以流量是供水系统的基本控制对象。但流量的测量比较复杂，考虑到在动态情况下，管道中某一点水压p的大小与供水能力和用水流量之间的平衡情况有关。如果以安装压力表的位置作为分界点，把压力表之前的流量称为供水流量（Q1 ），压力表之后的流量称为用水流量（Q2 ）。则：如Q1>Q2，则p>0 ；如Q1 无负压变频供水设备是一种加压供水机组，直接与市政供水管网联接、在市政管网剩余压力基础上串联叠压供水而确保市政管网压力不小于设定保护压力（设定压力必须高于小区直供区压力需求，一般不低于1.2Kg）的二次加压供水设备。 主要有这些部分构成：稳流罐、真空抑制器、变频调速水泵机组、压力传感器、变频控制柜、倒流防止器（可选）、消毒装置（可选）、小流量保压罐（可选）等组成。 从市政管网引来的进水管直接连接到稳流罐的进水口，稳流罐的出水口通过消毒装置后连接到加压泵组的进水管，加压机组的出水管与用户用水管连接，直接向用户管网供水。 设备主要分为以下两类： 1.稳流罐式 罐式无负压供水设备在水泵前装设压力密封罐，罐内部或外部加设稳流补偿器（又称“真空消除器”），水泵通过稳流罐吸水，加压后供至用户，靠稳流补偿器的调节作用，降低对公共供水管网的影响。此方式无储备水量，城市公共供水管网停水时，易出现断水现象。 2.调节水箱式 该方式设有不承压的调节水箱，内部加设有稳流补偿器，通过电控装置，使调节水箱内的水每天至少循环两次，确保水质不变。当市政管网的水量、水压条件能满足无负压供水要求时，直接从市政管网取水；否则，从调节水箱取水。此方式具备一定的储备水量，可用于供水管网不稳定的区域，但是由于存在水箱和检修人孔，仍要按规定定期进行清洗消毒。用户可以根据自己的实际需求进行选择。 其应用范围是： 1、高层建筑、居民小区、别墅等居民生活用水。 2、企事业单位、宾馆、写字楼、百货商场，大型桑拿浴、医院、学校，体育馆，高尔夫球场，机场等场所的日常用水。 3、生产制造、洗涤装置、食品工业、工厂、工矿的生产用水。 3、已建好的水池，可以采用无负压供水设备与水池共用的供水方式，进一步节能； 4、对原有气压供水设备进行改造，可以充分利用原有的气压罐； 5、各种循环系统，自来水厂的中间加压泵站等。 变频恒压供水系统组成及工作原理变频恒压供水最简单的方式：一台变频器，一个电接点压力表。变频器是电子元件，没有机械运动；水泵总的转速还是跟水量成比例的。另外，供水系统对水压没精度要求，况且压力波动不会超过0.02MPa(设定0.3MPa时）。变频器在恒压供水系统中的应用变频恒压供水主要有分为：恒压变流量和变压变流量两大类。 一、变频恒压供水系统组成 系统为变频恒压的供水系统，分为冷水、热水两大供水系统，系统为1拖1的恒压供水，两台电机为互备，可选择使用1#泵或2#泵运行，KM3、 KM8为手动工频运行选择，作为变频的维修系统备用，KM2 ，KM3、 KM7，KM8为机械互锁的接触器，保证选择变频运行和工频运行的正确切换。 变频恒压供水的基本原理:以压力传感器和变频器组成闭环系统，根据系统管网的压力来调节电机的转速，实现高峰用户的水压恒定，和低峰时的变频的休眠功能，得到恒压供水和节能的目的。 二、系统硬件参数 热水系统： 电机参数： Pe=15kw Ue=380v Ie=26.8A Ne=1490rpm 变频器型号： 6SE64430-2AD31-8DA0 Pe=18.5kw Ie=38A 压力传感器： GYG2000 反馈信号4-20mA 供电+24V 量程0-0.5Mpa 冷水系统： 电机参数： Pe=22kw Ue=380v Ie=39.4A Ne=2940rpm 变频器型号： 6SE64430-2AD33-7EA0 Pe=30.5kw Ie=62A 压力传感器： GYG2000 反馈信号4-20mA 供电+24V 量程0-0.5MPa 三、PID闭环控制功能原理及调试方法 变频器的内置PID功能，利用装在水泵附近的主出水管上的压力传感器，感受到的压力转化为4-20mA电信号作为反馈信号。根据变频恒压的层高设定压力值作为给定值，变频器内置调节器作为压力调节器，调节器将来自压力传感器的压力反馈信号与出口压力给定值比较运算，其结果作为频率指令输送给变频器，调节水泵的转速使出口压保持一定。即当用水量增加，水压降低时，调节器使变 变频恒压供水控制柜 使用说明 1．概述 本变频恒压供水自动控制柜主件由高性能风机水泵专用变频器和西门子可编程控制器组成，具有运行稳定可靠、操作灵活方便（双泵可独立或混合操作运行）、调试简单、中文显示运行信息和故障信息、全自动运行无人值守、功能强大（可根据用户需求添加控制程序）等特点。 控制柜以系统管网的瞬时变化的压力为稳定参数（比较定位）通过微机控制变频器的输出频率。自动跟踪调节水泵的转速；实现对系统水压的PID 闭环调节，从而保证管网的末端的压力恒定，使整个供水系统持续高效运行。当用水量增大时，变频器输出频率变大，水泵转速加快，供水量增大； 用水量减小时，变频器输出频率变小，水泵转速减慢、供水量减小，保证用户对水的压力和流量的需要。 优点 1、选用高性能风机水泵专用变频器； 2、数字PID调节，键盘操作、数字显示、全自动运行无人值守； 3、选用西门子可编程控制器； 4、性能优良、控制方式灵活、抗干扰能力强、工作稳定可靠； 5、运行状态、故障信息中文提示； 6、 自动状态下，水泵电机实现自动启动。对电网和管网无冲击，大大延 长水泵、电机、管道系统、电气控制系统的使用寿命； 7、每台泵均设手动、停、自动三挡转换功能，控制灵活方便； 8、控制程序化、可根据用户的要求实现多种控制方式。 9、 2台泵定时自动切换交替运行，均衡各台泵的平均工作时间延长水泵 的使用寿命，从而避免备用泵的长期不运行而锈蚀； 10、可选择附加功能丰富。如：时控、温控、温差控等。 2．主要功能 2．1 双泵运行功能 将2台供水泵运行选择转换开关“手动停自动”全部转至“自动” 位置，当管网压力低于设定值时，A泵开始变频运行，B泵进入备用状态， 什么是无负压供水，什么是变频供水，有什么区别什么是无负压，什么是变频，有什么区别？无负压和变频往往代表两种不同的给水设备，我们可以以无负压给水设备和恒压变频供水设备为例分析。 无负压：市政管网不产生负压。什么是无负压，就是不低于环境压力的状态，唯有不产生负压才能保证供水压力的稳定。以无负压供水设备为例，系统与市政自来水管网直接加压运行不会造成市政自来水管网出现负压，在市政管网的基础上进行二次加压，保证高楼供水压力不足时的正常供水。 变频：定速驱动，微电脑控制变频供水，就是通过对水泵电机实行无级调速，依据用户用水量及水压变化通过微机检测、运算，自动改变水泵转速保持水压恒定以满足用水要求，实现恒定出水压力，变量供水，达到节水节电的目的，变频的目的实际上就是保证恒压供水的前提下根据用水量变化告便水泵转速。以恒压供水设备为例，保证供水，恒压稳定，是很理想的的供水设备。 什么是无负压什么是变频有什么区别？如果要想比较的话，各有各的好处，在实际用途上恒压变频供水设备比较适合于各种生活给水系统的使用。 奥凯供水设备-2010年广州亚运会供水成套设备供应商 一、恒压无塔供水设备的产品优点： 1、卫生： ——恒压无塔供水设备过流部件均采用不锈钢等食品级材料制造，符合国家涉水卫生规范。箱式无负压装置能确保水箱内储水通过用 户用水每天自动更新，罐式无负压装置实时置换，确保用水卫生。 2、节省运行费用： ——恒压无塔供水设备系统没有蓄水池等土建出水设施，节省了占地面积，降低了建筑承载负荷，因而大大降低了投资费用。 ——恒压无塔供水设备系统保证管道恒压是根据用水量的变化调整水泵投入台数和运转速度，用水量大时投入功率大，用水量小时投入功率小。小用水量时（如夜间）系统由气压罐或小流量泵变频调速供水。系统一直在高效率点运行。因而大大降低了运行费用。可节约能源60%以上。 ——恒压无塔供水设备系统全自动运行无须专人值守，又因没有蓄水池等土建储水设施，也没有水质处理仪器，免去定期清洗、消毒等工作，故进一步 变频器恒压供水接线 第一篇 一、接线： 按图所示的电路，连接空气开关、漏电开关、电源，检查接线无误后，合上空气开关，变频器上电，数码管显示0.0。 关掉电源，电源指示灯熄灭后，再连接电机、起停开关、远程压力表、限流电阻等，变频器和电动机接地端子可靠接地，并仔细检查。 压力表选用YTZ-150电位器式远程压力表，安装在水泵的出水管上，该压力表适用于一般压力表适用的工作环境场所，既可直观测出压力值，又可以输出相应的电信号，输出的电信号传至远端的控制器。压力表有红、黄、蓝三根引出线。 压力表电气技术参数：电阻满量程：400Ω（蓝、红）；零压力起始电阻值：≤20Ω （黄、红）；满量程压力上限电阻值：≤360Ω（黄、红）；接线端外加电压：≤10V（蓝、红） 二、开环调试： 检查接线无误后，合上空气开关和漏电开关，变频器上电，数码管显示0.0，按JOG键，检查水泵的转向，若反向，改变电机相序。 按运行键RUN，运行指示灯亮（绿色），顺时针方向旋转键盘旋钮，输出频率上升，观察压力表的压力指示，同时用万用表直流电压档测量变频器端子VF和GND之间电压值，随着变频器输出频率升高，压力增加，VF和GND之间的反馈电压上升，记录下将要设定的恒定压力（比如5Kg）对应的反馈电压值（比如3.1V）。按停车键STOP，变频器减速停车。 三、闭环变频恒压运行： 合上起停开关，变频器运行指示灯亮，输出频率从0.0Hz到达30.0Hz后，根据用水情况自动调节，保证出水口的压力恒定为5Kg。增大F4.06的参数设定值，出水口的压力增加，减小F4.06的参数设定值，出水口的压力降低。 第二篇 一、前言 目前，应用最广泛的变频恒压供水系统是水泵出口压力恒定系统，其工作原理是在水泵出水口安装压力传感器，将测定的压力值转换成电信号输入压力控制器，压力控制器根据设定压力值与测定压力之间的差值，通过PI调节运算后，控制变频器，调节水泵的转速，使水泵出口压力保持恒定。 这种控制系统电控部分较简单，国内外采用广泛。缺点是仍有小量能量浪费且不能反映水流通过给水管网时，管网阻力持性的变化。所以当用水低峰时，虽然由于转速的改变水泵扬程能保持恒定不再升高，但管道最末端的出口水压将高于其所需的流出水头。 变频恒压供水原理说明 变频恒压供水设备利用专门为风机、泵类、空气压缩机等流量和压力控制特点而研制的专用变频调速器。利用变频器的一拖三功能，而不采用昂贵的PLC就可以自动控制泵组的运行与退出台数，而且内置PID功能与我司开发的专门处理恒压供水的控制板，可以方便地与远传压力表连用，同而完成供水压力的闭环控制，在管网流量变化时达到稳定供水压力和节约电能的目的。为客户节省成本，具有较高的经济性和实用性。 一、变频恒压供水特点: 1、恒压供水能自动24小时维持恒定压力，并根据压力信号自动启动备用泵，无级调整压力，供水质量好，与传统供水比较，不会造成管网破裂及水龙头共振现象。 2、动平滑，减少电机水泵的冲击，延长了电机及水泵的使用寿命，避免了传统供水中的水锤现象。 3、采用变频恒压供水保护功能齐全，运行可靠，具有欠压、过压、过流、过热等保护功能。 4、系统配置可实现全自动定时供水,彻底实现无人值守自动供水.控制系统具有故障报警和显示功能,并可进行工变频转换,应急供水。 5、系统根据用户用水量的变化来调节水泵转速，使水泵始终工作在高效区，当系统零流量时,机组进入休眠状态,水泵停止，流量增加后才进行工作,节电效果明显，比恒速水泵节电23%-55%。 6、变频恒压供水设备不设楼顶水池，既减少建筑物的造价，又克服了水源二次污染，气压波动大，水泵启动频繁和建造水塔一次性投资大，施工周期长，费用高等缺点。 7、整套设备只需一组控制柜和水泵机组，安装非常方便，占地面积少。 8、本设备采用全自动控制，操作人员只需转换电控柜开关，就可以实现用户所需工况，操作简单。 二、工作原理: 变频恒压供水系统采用一电位器设定压力（也可采用面板内部设定压力），采用一个压力传感器（反馈为4~20mA）检测管网中压力，压力传感器将信号送入变频器PID回路，PID回路处理之后，送出一个水量增加或减少信号，控制马达转速。如在一定延时时间内，压力还是不足或过大，则通过变频器作工频/变频切换起动另一台水泵，使实际管网压力与设定压力相一致。另外，随着用水量的减少，变频器自动减少输出频率，达到了节能的目的。 三、变频恒压供水系统控制图（以一台变频器控制一台马达为例）： 例：使用远传压力表,量程0-10kg,反馈4-20mA,要求5kg压力供水,上限6kg,下限4kg,面板起动停止,电位器给定目标值。 四、适用范围:无负压变频供水设备的构成及分类
变频恒压供水系统组成及工作原理
一拖二全自动恒压供水变频柜说明书
什么是无负压,什么是变频,有什么区别
变频器恒压供水接线教学教材
变频恒压供水原理说明
