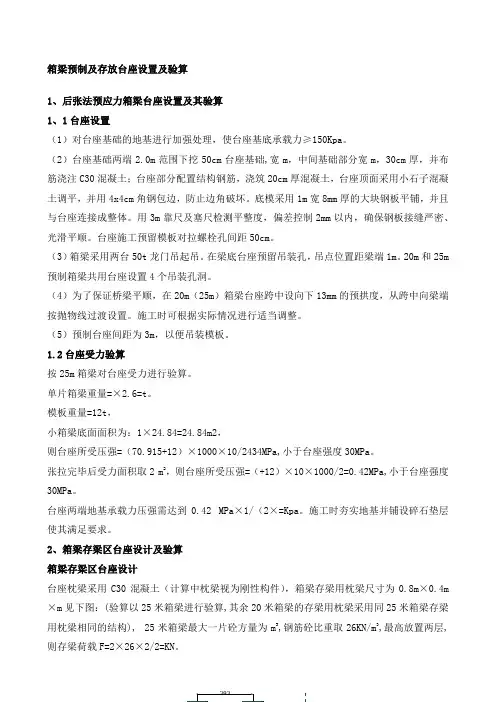

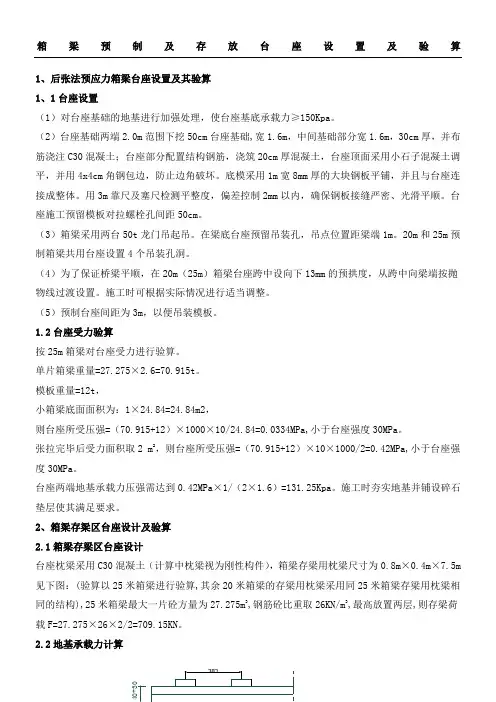

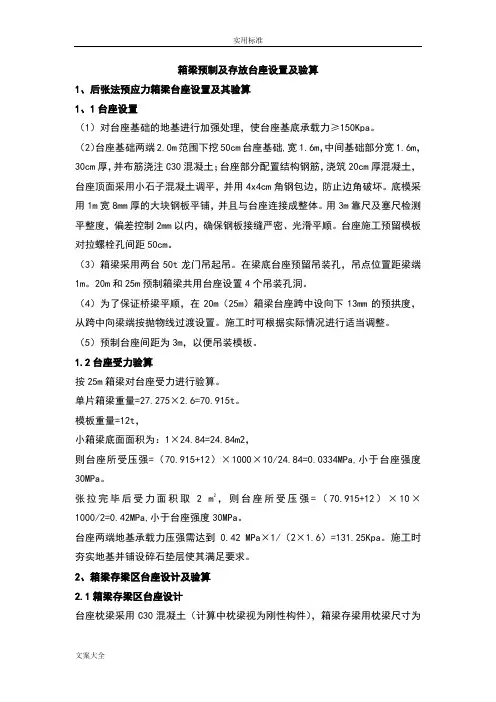

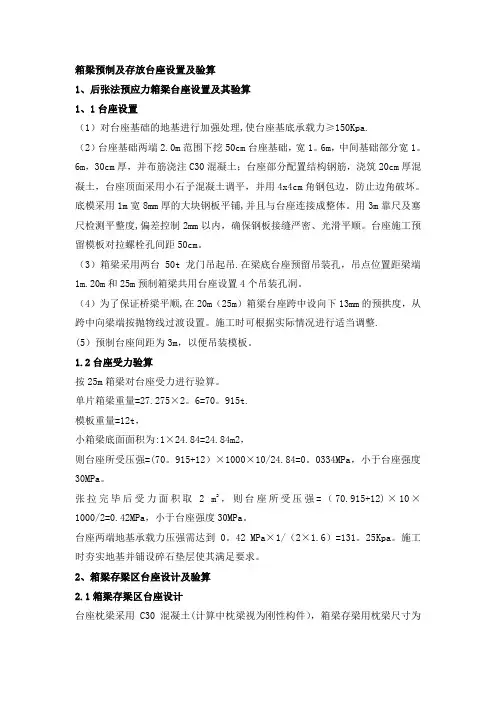

箱梁预制及存放台座设置及验算
1、后张法预应力箱梁台座设置及其验算
1、1台座设置
（1）对台座基础的地基进行加强处理，使台座基底承载力≥150Kpa。
（2）台座基础两端2.0m范围下挖50cm台座基础,宽1.6m，中间基础部分宽1.6m，30cm厚，并布筋浇注C30混凝土；台座部分配置结构钢筋，浇筑20cm厚混凝土，台座顶面采用小石子混凝土调平，并用4x4cm角钢包边，防止边角破坏。底模采用1m宽8mm厚的大块钢板平铺，并且与台座连接成整体。用3m靠尺及塞尺检测平整度，偏差控制2mm以内，确保钢板接缝严密、光滑平顺。台座施工预留模板对拉螺栓孔间距50cm。
（3）箱梁采用两台50t龙门吊起吊。在梁底台座预留吊装孔，吊点位置距梁端1m。20m和25m预制箱梁共用台座设置4个吊装孔洞。
（4）为了保证桥梁平顺，在20m（25m）箱梁台座跨中设向下13mm的预拱度，从跨中向梁端按抛物线过渡设置。施工时可根据实际情况进行适当调整。
（5）预制台座间距为3m，以便吊装模板。
1.2台座受力验算
按25m箱梁对台座受力进行验算。
单片箱梁重量=27.275×2.6=70.915t。
模板重量=12t，
小箱梁底面面积为：1×24.84=24.84m2，
则台座所受压强=（70.915+12）×1000×10/24.84=0.0334MPa,小于台座强度30MPa。
张拉完毕后受力面积取 2 m2，则台座所受压强=（70.915+12）×10×1000/2=0.42MPa,小于台座强度30MPa。
台座两端地基承载力压强需达到0.42 MPa×1/（2×1.6）=131.25Kpa。施工时夯实地基并铺设碎石垫层使其满足要求。
2、箱梁存梁区台座设计及验算
2.1箱梁存梁区台座设计
台座枕梁采用C30混凝土（计算中枕梁视为刚性构件），箱梁存梁用枕梁尺寸为
0.8m×0.4m×7.5m见下图：(验算以25米箱梁进行验算,其余20米箱梁的存梁用枕梁采用同25米箱梁存梁用枕梁相同的结构), 25米箱梁最大一片砼方量为27.275m3,钢筋砼比重取26KN/m3,最高放置两层,则存梁荷载F=27.275×26×2/2=709.15KN。
a12
=（1418.3+（0.4×0.8×7.5+0.3×0.4×2）×26）/(0.8×7.5)
=247.82KPa
——25米箱梁重量；
其中：P
1
P
——枕梁自重；
2
A——枕梁底面积；
处理地基，承载力达到300Kpa以后进行枕梁砼的浇筑。
2.3枕梁强度验算
（1）计算枕梁截面特性
①枕梁截面惯性矩
如图建立坐标系xoy，则矩形组合体的形心距地面距离y1为：A1=80×40=3200cm2 a1=20cm
A2=40×30=1200cm2 a2=55cm
y1=（A1*a1+A2*a2）/(A1+A2)
=(1200*55+3200*20)/(1200+3200)=29.5cm
y2=70-29.5=41.5cm
距上图，则惯性矩为：I
X =(Be
1
3-bh3+ae
2
3)/3 其中B=80cm，e1=y1=29.5cm，b=40cm，
h=40-29.5=10.5cm，a=40cm，e2=y2=40.5cm
I
X
=(80×29.53-40×10.53+40×40.53)/3=1554896cm4=15.54896×10-3 m4
截面抵抗距W=I/ e
2
=15.54896×10-3 m4/0.405=38.4×10-3 m3
②枕梁的截面刚度
由路桥施工计算手册查询：
C30混凝土的弹性模量Ec=3×107KN/m2 (详见路桥施工计算手册P781页)
截面抗弯刚度为E
c
I=3×107×15.54896×10-3
=466.46KN·m2
（2）按照“倒梁法”计算地基的净反力和基础梁的截面弯矩
倒梁法把基础梁即枕梁当成为固定支座的连续梁，按地面作用以均布反力，对受力进行简化，模型简化图如下：
由结构力学求解器求得如下：
剪力图
弯矩图
由以上计算结果知：M
max =223.04KN.m，Q
max
=297.38KN
由《建筑工程施工实用计算手册》可以查得C30砼容许抗弯应力［σ］=10Mpa，剪切许用应力［τ］=0.8［σ］=8 Mpa
σ=M max/w=223.04KN.m /38.4×10-3 m3=5.81Mpa<[σw]=10 Mpa
τ=Q max/S =297.38KN/0.44 m2=0.675 Mpa<［τ］=8 Mpa
以上计算可知，枕梁设计安全。
3、先张法预应力空心板张拉台座设置及验算
3.1空心板底模及张拉台座的设置
3.1.1空心板底模设置
空心板底模基础碾压密实，压实度达到要求后，在其上浇筑14.3cm厚C20混凝土，在底板范围内埋设2根5x5cm槽钢，槽钢间距1.24m。待基础面收光后，铺设5mm厚钢板做空心板底模板。模板与模板之间的连接使用电焊进行满焊，然后用磨光机磨平，测量人员利用全站仪对整个模板面进行整平，确保板底有较好的平整度。
3.1.2张拉台座的设置
预制台设框架式台座，有支撑梁、横梁、横系梁组成框架承受张拉力。支撑梁采用0.4m×0.4m的砼梁，主筋为4Φ16的钢筋，箍筋为?10的钢筋,间距30cm。移动横梁和固定横梁使用组合型钢，砼采用C30砼浇筑成整体。张拉台座具有足够的刚度和强度，抗倾覆安全系数不小于1.5，抗滑移系数不小于1.3，横梁具有足够的刚度，受力后挠度不大于2mm。
3.2张拉台座验算
3.2.1张拉台座抗倾覆验算
取台座绕0点的力矩，并忽略土压力的作用，则平衡力矩Mr＝G1L1＋G2L2。倾覆力矩Mov＝NH1抗倾覆力矩安全系数K应满足以下条件：
K＝Mr／Mov＝（G1L1＋G2L2）／NH1≥1.5
式中G1—台座外伸部分的重力，混凝土容重取26KN/m3
G1＝3×3×2.85×26=666.9KN
L1—G1点至O点的水平距离，1.5m
G2—台座部分的重力
G2= (0.4×0.4×2+3×0.15)×1.5×26=30.03KN
L2—G2点至O点的水平距离,0.75m
N—预应力钢筋的张拉力
（n为钢绞线数量，本项目13m空心板中,边板13根钢绞线张拉时应力最大，A 为钢绞线面积，根据图纸为140mm2 ）
N＝fpd×A×n=1260×140×13/1000=2293.2KN
H1—N作用点至O点的垂直距离,0.057m
则Mr=G1L1＋G2L2=666.9×1.5+30.03×0.75=1022.88KN.m
倾覆力矩Mov＝NH1＝2293.2×0.057=130.72KN.m
抗倾覆力矩安全系数
K＝Mr／Mov＝1022.88／130.72=7.8>1.5
满足条件,安全。
3.2.2张拉台座抗滑移验算
台座抗滑移力N1＝N`+F+E′p
式中N`—台面的抵抗力(KN/m)，混凝土强度为15MPa时，台面厚度为400mm时，
查《路桥施工计算手册》表10-23和10-24得
则N`＝1000KN/m×2.4m=2400KN
F—混凝土台座与碎石的摩阻力，则F=μ(G1＋G2)，因台座底部为碎石,所以摩擦系数μ取0.45，F=0.45×(666.9+30.03)=313.62KN。
E′p—台座底部与座面上土压力的合力。
E′p＝(P‘＋P0)×(H-H2)B/2
其中B—台座的宽度,3m
H2—台座板厚度,0.4m
H—台座的埋设深度,H=3m
地基为中砂，故γ—中砂的重度,取γ=18KN/m3，内摩擦角ф取30о。
查《路桥施工计算手册》表10-23相关公式为
①台座后面的最大的土压力P’＝γH*tg2(45°+ф/2)- γH*tg2(45°-ф/2)
②台座板底部的土压力P′=H2×P‘/H
③台座底部和座面上土压力的合力E′p=(P‘＋P0)×(H-H2)B/2
④抗滑移安全系数K=N1/N=(N′+ F + E′p)/N
带入数值得：
P‘ =γHtg2(45°+30°/2)- γHtg2(45°-30°/2)
＝18×3×(tg260°-tg230°)=18×3×2.67=144.18KN/m2
P0=H2×P‘/H=0.4×136.97/3=19.22KN/m2
E′p=(P‘＋P0)×(H-H2)B/2
=(144.18+19.22)×3×3/2=735.3KN
则抗滑移安全系数K为：
K=N1/N=(N′+ F + E′p)/N
=(2400+313.62+735.3)/2293.2=1.5>1.3
满足条件,安全。
4、空心板存梁区台座设计及验算
4.1枕梁设计
枕梁采用C25混凝土（计算中枕梁视为刚性构件），13米梁存梁用枕梁尺寸为0.3m ×0.3m×10m见下图，13米空心板每片砼方量为6.24m3,钢筋砼比重取26KN/m3,
最高放置三层,则存梁荷载F=6.24×26×3/2=243.36KN。
4.2地基承载力计算
地基承载力为：fa=(P1+P2)/A
=（243.36×5+（0.6×0.3×10+0.3×0.3×1.24×5）×26）/(0.6×10) =213.02KPa
其中：P1——13米空心板重量；
P2——枕梁自重；
A——枕梁底面积；
处理地基，承载力达到300Kpa以后进行枕梁砼的浇筑。
4.3枕梁强度验算
（1）计算枕梁截面特性
①枕梁截面惯性矩
矩形组合体的型心距地面距离e1
A1=60×30=1800cm2 a1=14cm
A2=30×30=900cm2 a2=45cm
e1=（A1*a1+A2*a2）/(A1+A2)
= (1800×14+900×45)/(1800+900)
=24.33cm
所以h=5.67cm，e2=35.67cm
则惯性矩：Ix=(Be13-bh3+ae23)/3
=(60×24.333-30×5.673+30×35.673)/3
=740066=7.4×
截面抵抗距W=I/e2=7.4×/0.3567=20.75×
②枕梁的截面刚度
由路桥施工计算手册查询：
C25混凝土的弹性模量Ec=2.85×KN/m2详见路桥施工计算手册P781页截面抗弯刚度为EcI=2.85××7.4× =211KN?m2
按照“倒梁法”计算地基的净反力和基础梁的截面弯矩
按地面作用以均布反力，对受力进行简化，模型简化图如下：
由结构力学求解器求得如下：
剪力图
弯矩图
由以上计算结果知：Mmax=64KN?m，Qmax=141.7KN
由《建筑工程施工实用计算手册》可以查得C25砼容许抗弯应力［σ］=8.5Mpa，剪切容许应力［τ］=0.8［σ］=6.8 Mpa
σ=Mmax/w=64KN?m /20.75×m3=3.08Mpa<[σ]=8.5 Mpa
τ=Qmax/S=141.7KN/0.27 m2=0.525 Mpa<［τ］=6.8 Mpa
以上计算可知，枕梁设计比较安全。
25米小箱梁预应力张拉计算书 编制： 复核：
2012年2月20日 一、张拉施工方案 我合同段施工的主线桥、A匝道桥、B匝道桥25米箱梁预应力钢绞线采用高强度低松弛钢铰线，f pk=1860Mpa，公称直径d=，公称面积Ay=140mm2，弹性模量Ey=×105Mpa。25米箱梁正弯矩钢束采用8股、9股，钢束控制张拉力σcon= f pk=1395Mpa。锚具采用15-8型、15-9型系列整套锚具，管道成孔采用钢波纹管。所有锚具及钢绞线按材料检验批量抽检，严禁使用无部级以上级别技术鉴定和产品鉴定的材料。材料要有厂方提供的质量说明书和出厂时间。钢铰线要防止生锈和影响水泥粘结的油污。 钢铰线下料采用砂轮切割机按加工长度下料。钢筋绑扎结束，装模前由专人对波纹管进行检查，若有孔眼须用胶布缠好，严禁进浆。 预应力张拉前先试压同条件养护砼试件，主梁达到设计强度85%以上且养护龄期不小于7天方可张拉，钢束张拉时应两端对称、均匀张拉，不得集中张拉，并观察主梁的侧弯情况，张拉前先对张拉千斤顶进行校核。张拉顺序为：50%N2、N3→100%N1→100%N2、N3→100%N4，张拉程序：0-初始应力（10％σk）-σk（持荷2分钟锚固）。张拉时实行双控，理论伸长量与实际伸长量相差应控制在-6%～+6%之间，否则应分析原因或重新张拉。张拉严格控制滑丝和断丝，每束不超过1根，累计全片梁小于1%。张拉完割除钢铰线头，及
时压浆。张拉时做好施工记录。 二、理论伸长值计算 1、理论伸长量计算 钢铰线采用单根截面面积140mm2 标准强度f pk =1860MPa 弹性模量Ey=×105MPa 管道摩擦系数μ= 管道偏差系数K= 锚下控制应力σcon=×f pk=1860×=1395MPa 每股控制张拉力1395×140=195300N 4股钢绞线控制张拉力N=193905×4=775620N= 8股钢绞线控制张拉力N=193905×8=1551240N= 9股钢绞线控制张拉力N=193905×9=1745145N= 计算公式： P P=P（1-e-（kx+μθ））/（kx+μθ） △L=P P×L/AP×EP 式中：P P--预应力筋平均张拉力（N） P--预应力筋张拉端的张拉力（N） e—常数（e =） k—孔道摩擦系数（取） x—从张拉端至计算截面积的孔道长度（米） μ—孔道偏差系数（取） θ—从张拉端至计算截面积曲线孔道部分切线的夹角之和（rad）
汉宜铁路32m预制T梁梁场 台座及基础 设计计算书 计算： 复核： 2008年11月25日
汉宜铁路客运专线梁场采用短线方式存梁，本计算书分别对制梁台座、存梁台座及其基础设计进行验算。 一、设计验算依据 1.《汉宜铁路荆州梁场岩土工程勘察报告》 2.《汉宜铁路潜江梁场岩土工程勘察报告》 3.《混凝土结构设计规》GB50010-2002 4.《建筑地基基础设计规》GB50007-2002 5.《建筑桩基技术规》JGJ94-94 6.《建筑地基处理技术规》JGJ79-2002 7.《铁路桥涵地基和基础设计规》TB10002.5-2005 8. 制梁、存梁台座相关设计图纸 9.《公路钢筋混凝土及预应力混凝土桥涵设计规》JTG D62-2004 10.《重力式码头设计与施工规》JTJ 290-98 二、验算容 1、荆州梁场制梁台座检算： （1）制梁台座受力和刚度检算； （2）扩大基础承载力检算。 2、荆州梁场存梁台座检算： （1）存梁台座受力和刚度检算； （2）扩大基础承载力和沉降检算。 3、潜江梁场制梁台座检算： （1）制梁台座受力和刚度检算； （2）基础承载力检算。 4、潜江梁场存梁台座检算： （1）存梁台座受力和刚度检算； （2）基础承载力和沉降检算。 三、荆州制梁台座计算
1、设计资料 该区制梁台座采用扩大基础的形式：台座底为1m的换填碎石土，其下为可～硬塑状态的粘土（持力层）。台座底在两端宽2.9m，中部宽1.88m。 地质情况参见《汉宜铁路荆州梁场岩土工程勘察报告》。制梁台座按最大梁重（边梁）146.31t计算，考虑模板自重及其它附加荷载80t，共计台座最大受力226.31t。 2、计算模型的建立 对制梁台座地上和地下部分进行有限元建模计算，采用弹性地基梁的方法。根据地质报告及台座设计图，选取台座底的基床系数为40000KN/m3。其受力机理及工况如下： 由底模传下的混凝土荷载传递至换填的碎石土层，再传递到底下的粘土持力层。 荷载工况1：T梁刚浇注完毕，上部荷载为T梁混凝土重及模板等附加荷载，最大荷载合计2263.1KN；此时的荷载基本是均匀分布在台座上。 荷载工况2：模板拆除，拉完预应力钢束，上部荷载就Ｔ梁重1463.1KN。此时，预应力作用使梁体向上起拱，梁体中部脱离台座，使得支座附近受力变大 ——T 梁重由台座两端部分承担。 计算模型如下： 模型立面图 模型等视图 3、制梁台座计算结果
箱梁预制台座设置及验算 后张法预应力箱梁台座设置及其验算（以lp —25m 箱梁为例） 1、台座设置 （1）以滨北线为例，根据地质勘察资料，粉质粘土的基本允许承载力 [fao]=150KPa 。 首先对台座基础的地基进行加强处理，除台座两端加强地段以外的换填深度不小于0.2m 的砾石土（台座基础的实际换填深度应根据地质条件决定），使台座基底承载力≥150KPa 。（2）台座基础两端2.0m 范围为台座基础加强区段，下挖50cm 台座基础,宽1.6m ，并布筋浇注C30混凝土；中间基础部分宽0.9m ，厚30cm ，浇注C30混凝土；台座顶面采用小石子混凝土调平，并用4cmx4cm 角钢包边，防止边角破坏。底模采用0.9m 宽5mm 厚的大块钢板平铺，并且与台座连接成整体。用3.0m 靠尺及塞尺检测平整度，偏差控制2.0mm 以内，确保钢板接缝严密、光滑平顺。台座施工预留模板对拉螺栓孔间距50cm 。 （3）单片箱梁重量=27.275m 3×2.6t/m 3=70.915t ，箱梁采用两台50t 龙门吊或汽车吊起吊。在梁底台座预留吊装孔，吊点位置距梁端 1.0m —1.5m 。（20m 和25m 预制箱梁共用台座设置4个吊装孔洞。） （4）预应力梁在张拉时会上拱，为减小梁底上拱度及防止梁顶出现裂纹，并且为了保证桥梁底平顺，梁在预制时一般设置反拱度（在梁台底座上设置），在25m （20m ）箱梁台座跨中设向下13mm 的预拱度，从跨中向梁端按抛物线过渡设置。 抛物线公式为：y= δδ-?22x L ，其中δ-跨中预拱度，x-距跨中的距离，L-梁的半跨长度。 一般情况下根据设计图给定的上拱度设置反拱（一般为10mm —15mm ），正常情况下会达到预拱度，建议在前期生产的梁做试验，实测上拱度是多少，然后调整台座反拱。施工时可根据实际情况进行适当调整。 （5）预制台座间距为3m ，以便吊装模板。

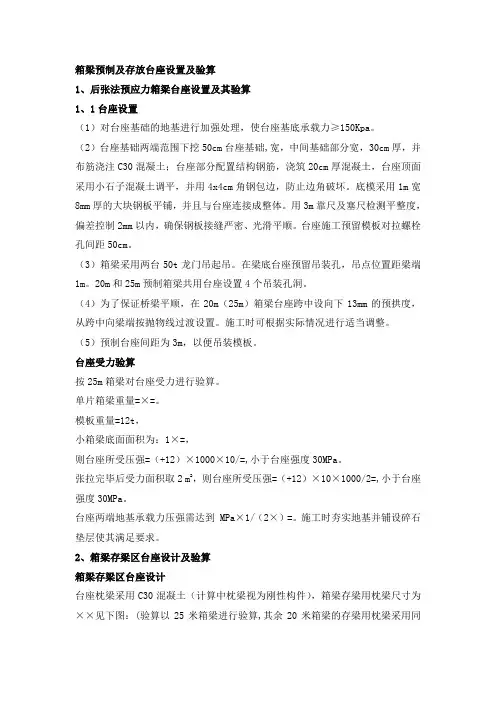

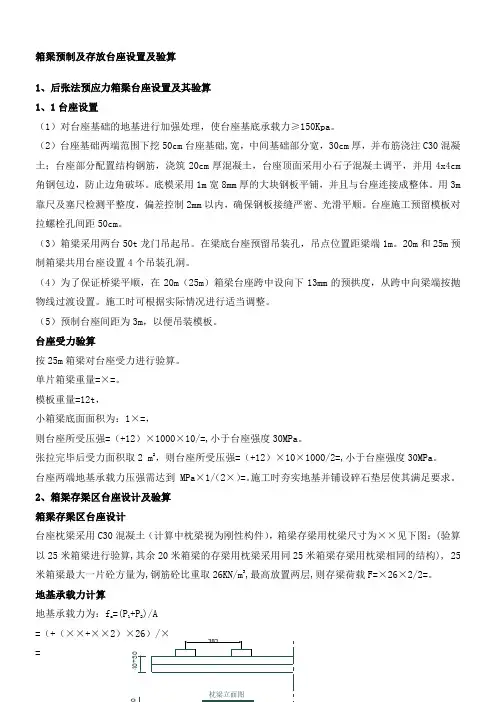

箱梁预制及存放台座设置及验算 1、后张法预应力箱梁台座设置及其验算 1、1台座设置 （1）对台座基础的地基进行加强处理，使台座基底承载力≥150Kpa 。 （2）台座基础两端范围下挖50cm 台座基础,宽，中间基础部分宽，30cm 厚，并布筋浇注C30混凝土；台座部分配置结构钢筋，浇筑20cm 厚混凝土，台座顶面采用小石子混凝土调平，并用4x4cm 角钢包边，防止边角破坏。底模采用1m 宽8mm 厚的大块钢板平铺，并且与台座连接成整体。用3m 靠尺及塞尺检测平整度，偏差控制2mm 以内，确保钢板接缝严密、光滑平顺。台座施工预留模板对拉螺栓孔间距50cm 。 （3）箱梁采用两台50t 龙门吊起吊。在梁底台座预留吊装孔，吊点位置距梁端1m 。20m 和25m 预制箱梁共用台座设置4个吊装孔洞。 （4）为了保证桥梁平顺，在20m （25m ）箱梁台座跨中设向下13mm 的预拱度，从跨中向梁端按抛物线过渡设置。施工时可根据实际情况进行适当调整。 （5）预制台座间距为3m ，以便吊装模板。 台座受力验算 按25m 箱梁对台座受力进行验算。 单片箱梁重量=×=。 模板重量=12t ， 小箱梁底面面积为：1×=， 则台座所受压强=（+12）×1000×10/=,小于台座强度30MPa 。 张拉完毕后受力面积取2 m 2，则台座所受压强=（+12）×10×1000/2=,小于台座强度30MPa 。 台座两端地基承载力压强需达到 MPa ×1/（2×）=。施工时夯实地基并铺设碎石垫层使其满足要求。 2、箱梁存梁区台座设计及验算 箱梁存梁区台座设计 台座枕梁采用C30混凝土（计算中枕梁视为刚性构件），箱梁存梁用枕梁尺寸为××见下图：(验算以25米箱梁进行验算,其余20米箱梁的存梁用枕梁采用同25米箱梁存梁用枕梁相同的结构), 25米箱梁最大一片砼方量为,钢筋砼比重取26KN/m 3,最高放置两层,则存梁荷载F=×26×2/2=。 +30
T梁台座验算 1 30mT梁台座验算 1.1 参数 地基为94区路基，承载力取[f a0]=200KPa 30米T梁自重90T，G1=90×9.8=882KN 30米T梁模板预估重28T，G2=28×9.8=274.4KN 砼施工时人力荷载，按8人计，G3=8×0.075×9.8=5.9KN； 台座扩大基础尺寸：长31m,宽1.2m,厚0.25m 台座尺寸：长31m,宽0.6m,厚0.3m 台座及基础体积，V=31×(0.6×0.3+1.2×0.25)=14.88m3 台座及基础重力，G4=14.88×2.6×9.8=379.14KN C30混凝土轴心抗压强度设计值，[f cd]=15MPa(依据《路桥施工计算手册》330页) C20混凝土轴心抗压强度设计值，[f cd]=10MPa 1.2 台座地基承载力验算 在整个T梁施工过程中，整体对地基的压力最大的时候是在混凝土浇筑之时，所以总的对地基的压力最大值为： F max=G1+G2+G3+G4=882+274.4+5.9+379.14=1541.44KN 对每平米地基的压力为： f=F max A = 1541.44 31 =49.72KN m2 ?=49.72KPa<[f a0]=200KPa 所以，地基承载力满足要求。 1.3 拉前台座受力验算 （1）上层台座验算 上层台座混凝土为C30，[f cd]=15MPa 30米T梁拉前与台座的接触最小长度：L=29.3m 台座宽度：B=0.6m 拉前T梁对台座的压力大小为F1=G1=882KN f1=F1 1 = F1 = 882 =50.17KPa=0.0502MPa<[f cd]=15MPa 所以，拉前台座受力满足要求。 （2）下层台座基础验算 下层台座基础混凝土为C20，[f cd]=10MPa
25m箱梁预应力张拉计算书 1、工程概况 杏树凹大桥左线桥中心桩号为ZK9＋875,上部构造采用16×25m预制预应力混凝土小箱梁，先简支后连续.全桥分４联，桥长406m，,右线中心桩号为YK９+７８2、5,上部构造采用15×25m预制预应力混凝土小箱梁,先简支后连续。全桥分4联，桥长３8１ｍ.本桥左线位于Ｒ-３600左偏圆曲线上,右线位于R—3400左偏圆曲线上。每跨横桥面由4片预制安装小箱梁构成。２5m预制箱梁为单箱单室构造,箱梁高度为140厘米, 跨中断面腹板、底板厚度为1８厘米，支点断面腹板、底板厚度为２5厘米,顶板一般厚度为１8厘米，箱梁底宽为100厘米，中梁翼缘顶宽为24０厘米，边梁翼缘顶宽为２84、5厘米。 本桥共有C50预应力混凝土箱梁１24片. 各梁得预应力筋分布情况如下表所示： 预应力筋均为纵向，分布在底板、腹板及顶板,其中底板４束，腹板４束,顶板５束,对称于梁横断方向中线布置。预应力钢绞线采用抗拉强度标准值f ｐｋ=1８60 MP、公称直径d＝1５、2mm得低松驰高强度,其力学性能符合《预应力混凝土用钢绞线》（GB／T5224-2003)得规定,公称截面积Ap＝139mm2，弹性模量Ｅ
ｐ=1、９5＊1０5MPａ,松驰系数：0、3。试验检测得钢绞线弹性模量Ｅp=１、９5*10５ＭPa。 预应力管道采用金属波纹管，腹板及底板为圆孔,所配锚具为M15-3及M15-４,顶板为长圆孔,所配锚具为BＭ１5—4及BＭ１5－５. 2、后张法钢绞线理论伸长值计算公式及参数 后张法预应力钢绞线在张拉过程中,主要受到两方面得因素影响：一就是管道弯曲影响引起得摩擦力,二就是管道偏差影响引起得摩擦力。导致钢绞线张拉时,锚下控制应力沿着管壁向梁跨中逐渐减小，因而每一段得钢绞线得伸长值也就是不相同得。 2、1、力学指标及计算参数 预应力筋力学性能指标及相关计算参数如下： ※弹性模量:Eｐ=1、９1＊10５ MPa ※标准强度：f ＝18６0MPa pk =1395MＰa ※张拉控制应力:σcon＝0、75f ｐk ※钢绞线松驰系数：0、3 ※孔道偏差系数：κ=0、0０１5 ※孔道摩阻系数：μ=0、15 ※锚具变形及钢束回缩每端按6mm计 ２、2、理论伸长值得计算 根据《公路桥梁施工技术规范》（JＴJ 041－20０0），关于预应筋伸长值得计算按如下公式进行： (公式1) 式中：ΔL——各分段预应力筋得理论伸长值（mｍ)； Pp——预应力筋得平均张拉力(N）； Ｌ—-预应力筋得长度（mm)； Ap——预应力筋得截面面积（ｍｍ2）； Eｐ——预应力筋得弹性模量（Mｐa）. 预应力筋得平均张拉力Ｐp按如下公式计算：
附件一 1 预制梁场龙门吊计算书 1.1工程概况 1.1.1工程简介 本项目预制梁板形式多样，分别为预制箱梁、空心板及T梁，其中最重的是30m 组合箱梁中的边梁，一片重达105t。预制梁场拟采用两台起吊能力为100t的龙门吊用于预制梁的出槽，其龙门吊轨道之间跨距为36.7m。 1.1.2地质情况 预制梁场基底为粉质粘土。查《路桥施工计算手册》中碎石土的变形模量E0=29～65MPa，粉质粘土16～39MPa，考虑最不利工况，统一取粉质粘土的变形莫量E0=16 MPa。临建用地经现场动力触探测得实际地基承载力大于160kpa。 1.2基础设计及受力分析 1.2.1龙门吊轨道基础设计 龙门吊轨道基础采用倒T型C30混凝土条形基础，基础底部宽80cm，上部宽40cm。每隔10m设置一道2cm宽的沉降缝。基础底部采用8根Φ16钢筋作为纵向受拉主筋，顶部放置4根Φ12钢筋作为抗负弯矩主筋，每隔40cm设置一道环形箍筋。，箍筋采用HPB235Φ10mm光圆钢筋，箍筋间距为40cm，具体尺寸如图1.2.1-1、1.2.1-2所示。
图1.2.1-1 龙门吊轨道基础设计图 图1.2.2-2 龙门吊轨道基础配筋图 1.2.2受力分析 梁场龙门吊属于室外作业，当风力较大或降雨时候应停止施工。当起吊最重梁板（105t）且梁板位于最靠近轨道位置台座的时候为最不利工况。
图1.2-1 最不利工况所处位置 单个龙门吊自重按G1=70T估算，梁板最重G2=105t。起吊最重梁板时单个天车所受集中荷载为P，龙门吊自重均布荷载为q。 P=G1/2=105×9.8/2=514.5KN （1-1） q=G2/L=70×9.8/42=16.3KN/m （1-2）当处于最不利工况时单个龙门吊受力简图如下： ` 图1.2-3 龙门吊受力示意图 龙门吊竖向受力平衡可得到： N1+N2=q×L+P （1-3）取龙门吊左侧支腿为支点，力矩平衡得到： N2×L=q×L×0.5L+P×3.5 （1-4）由公式（1-3）（1-4）可求得N1=869.4KN，N2=331.1KN 龙门吊单边支腿按两个车轮考虑，两个车轮之间距离为6m，对受力较大支腿进行分析，受力简图如下所示：
预制箱梁张拉计算书 预应力钢绞线施工时，采用张拉应力和伸长值双控，实际伸长值与理论伸长值误差不得超过6％，后张预应力技术一般用于预制大跨径简支连续梁、简支板结构，各种现浇预应力结构或块体拼装结构。预应力施工是一项技术性很强的工作，预应力筋张拉是预应力砼结构的关键工序，施工质量关系到桥梁的安全和人身安全，因此必须慎重对待。一般现行常接触到的预应力钢材主要：有预应力混凝土用钢绞线、PC光面钢丝、刻痕钢丝、冷拔低碳钢丝、精轧螺纹钢等材料。对于后张法预应力施工时孔道成型方法主要有：金属螺旋管、胶管抽芯、钢管抽芯、充气充水胶管抽芯等方法。本人接触多的是混凝土预应力钢绞线（PCstrand、1×7公称直径15,24mm，f pk＝1860Mpa，270级高强底松弛），成孔方法多采用金属螺旋管成孔，本文就以此两项先决条件进行论述。 1 施工准备： 1.1 熟悉图纸：拿到施工图纸应先查阅施工说明中关于预应力钢绞线的规格，一般预应力钢束采用ASTMA416-270级低松弛钢绞线，其标准强度为f pk＝1860Mpa，1×7公称直径15,24mm，锚下控制力为Δk=0.75 f pk Mpa。 1.2 根据施工方法确定计算参数： 注：摘自《公路桥涵施工技术规范》（JTJ 041-2000）附录G－8 根据钢绞线试验结果取得钢绞线实际弹性模量Ep（一般为1.9～2.04×105Mpa） 1.3 材料检测： 金属螺旋管根据《公路桥涵施工技术规范》（JTJ 041-2000）附录G－7之要求检测； 锚具根据《公路桥梁预应力钢绞线用YM锚具、连接器规格系列》（JT/T 329.1-1997）及《公路桥梁预应力钢绞线用锚具、连接器试验方法及检验规则》（JT/T 329.2-1997）之要求检测； 钢绞线根据《预应力混凝土用钢绞线》GB/T5224-2003之要求检测 2 理论伸长量计算： 后张法预应力钢绞线在张拉过程中，主要受到以下两方面的因素影响：一是管道弯曲影响引起的摩擦力，二是管道偏差影响引起的摩擦力；两项因素导致钢绞线张拉时，锚下控制应力沿着管壁向跨中逐渐减小，因而每一段的钢绞线的伸长值也是不相同的。 2.1 计算公式： 《公路桥梁施工技术规范》(JTJ 041-2000)中关于预应筋伸长值ΔL的计算按照以下公式（1）： ΔL＝Pp×L Ap×Ep ΔL—各分段预应力筋的理论伸长值（mm）； Pp—各分段预应力筋的平均张拉力（N）； L—预应力筋的分段长度（mm）；

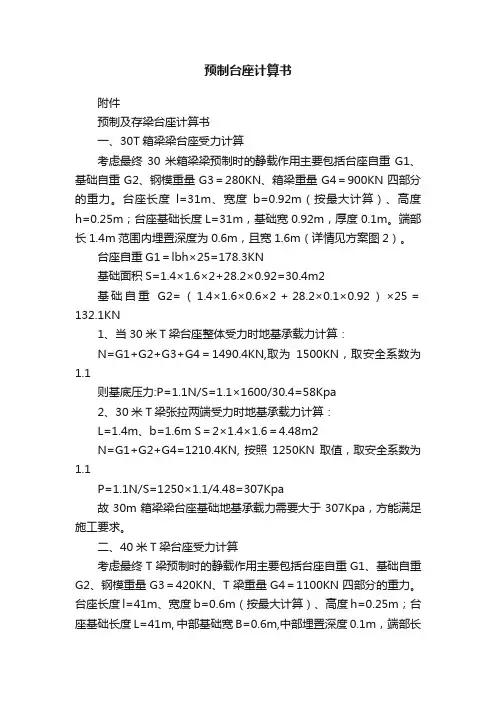

附件 预制及存梁台座计算书 一、30T箱梁梁台座受力计算 考虑最终30米箱梁梁预制时的静载作用主要包括台座自重G1、基础自重G2、钢模重量G3＝280KN、箱梁重量G4＝900KN四部分的重力。台座长度l=31m、宽度b=0.92m（按最大计算）、高度h=0.25m；台座基础长度L=31m，基础宽0.92m，厚度0.1m。端部长1.4m范围内埋置深度为0.6m，且宽1.6m（详情见方案图2）。 台座自重G1＝lbh×25=178.3KN 基础面积S=1.4×1.6×2+28.2×0.92=30.4m2 基础自重G2=（1.4×1.6×0.6×2＋28.2×0.1×0.92）×25＝132.1KN 1、当30米T梁台座整体受力时地基承载力计算： N=G1+G2+G3+G4＝1490.4KN,取为1500KN，取安全系数为1.1 则基底压力:P=1.1N/S=1.1×1600/30.4=58Kpa 2、30米T梁张拉两端受力时地基承载力计算： L=1.4m、b=1.6m S＝2×1.4×1.6＝4.48m2 N=G1+G2+G4=1210.4KN, 按照1250KN取值，取安全系数为1.1 P=1.1N/S=1250×1.1/4.48=307Kpa 故30m箱梁梁台座基础地基承载力需要大于307Kpa，方能满足施工要求。
