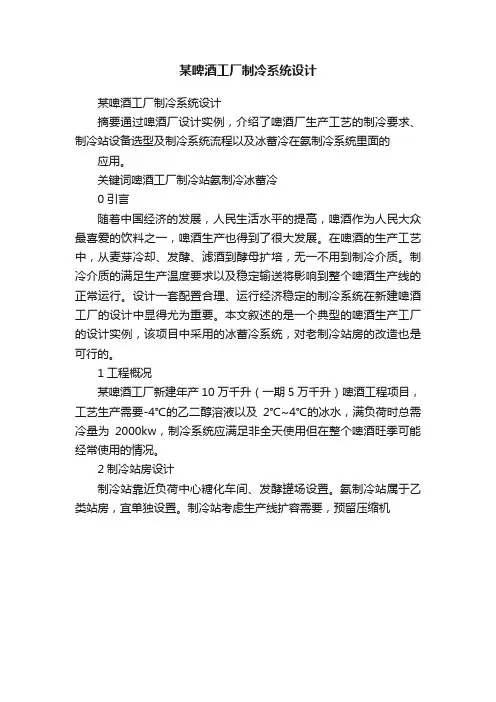

某啤酒工厂制冷系统设计
摘要：通过啤酒厂设计实例，介绍了啤酒厂生产工艺的制冷要求、制冷站设备选型及制冷系统流程以及冰蓄冷在氨制冷系统里面的应用。
关键词啤酒工厂制冷站氨制冷冰蓄冷
0引言
随着中国经济的发展，人民生活水平的提高，啤酒作为人民大众最喜爱的饮料之一，啤酒生产也得到了很大发展。在啤酒的生产工艺中，从麦芽冷却、发酵、滤酒到酵母扩培，无一不用到制冷介质。制冷介质的满足生产温度要求以及稳定输送将影响到整个啤酒生产线的正常运行。设计一套配置合理、运行经济稳定的制冷系统在新建啤酒工厂的设计中显得尤为重要。本文叙述的是一个典型的啤酒生产工厂的设计实例，该项目中采用的冰蓄冷系统，对老制冷站房的改造也是可行的。
1工程概况
某啤酒工厂新建年产10万千升（一期5万千升）啤酒工程项目，工艺生产需要-4℃的乙二醇溶液以及2℃~4℃的冰水，满负荷时总需冷量为2000kW，制冷系统应满足非全天使用但在整个啤酒旺季可能经常使用的情况。
2制冷站房设计
制冷站靠近负荷中心糖化车间、发酵罐场设置。氨制冷站属于乙类站房，宜单独设置。制冷站考虑生产线扩容需要，预留压缩机及蒸发器位，面积约430平方米。冰蓄冷间，于制冷站外独立搭建，蒸发式冷凝器放置在冰蓄冷间屋面。
站房的设计要点：
2.1 本冷冻站按照《建筑设计防火规范》（GB50016-2006）的规定，生产的火灾危险性为乙类。应设置事故通风系统。
2.2 站房应避免西晒。室内净高不小于6m，建筑泄爆面积不小于站房地面面积的10%。
制冷系统设计步骤
一、设计任务和已知条件 根据要求，在武汉地区，以风机盘管为末端装置，冷冻水温度为7℃，空调回水温度为11℃，总制冷量为400KW，冷却水系统选用冷却塔使用循环水。 二、制冷压缩机型号及台数的确定 1、确定制冷系统的总制冷量 制冷系统的总制冷量，应该包括用户实际所需要的制冷量，以及制冷系统本身和供冷系统冷损失，可按下式计算： 式中——制冷系统的总制冷量（KW） ——用户实际所需要的制冷量（KW） A——冷损失附加系数。 一般对于间接供冷系统，当空调制冷量小于174KW时，A=0.15~0. 20；当空调制冷量为174~1744KW时，A=0.10~0.15；当空调制冷量大于1744KW时，A=0.05~0.07；对于直接供冷系统，A=0.05~0. 07。 2、确定制冷剂种类和系统形式
根据设计的要求，选用氨为制冷剂而且采用间接供冷方式。 3、确定制冷系统设计工况 确定制冷系统的设计工况主要指确定蒸发温度、冷凝温度、压缩机吸气温度和过冷温度等工作参数。有关主要工作参数的确定参考《制冷工程设计手册》进行计算。 确定冷凝温度时，冷凝器冷却水进、出水温度应根据冷却水的使用情况来确定。 ①、冷凝温度（）的确定 从《制冷工程设计手册》中查到武汉地区夏季室外平均每年不保证50h的湿球温度（℃） ℃ 对于使用冷却水塔的循环水系统，冷却水进水温度按下式计算： ℃ 式中——冷却水进冷凝器温度（℃）； ——当地夏季室外平均每年不保证50h的湿球温度（℃）； ——安全值，对于机械通风冷却塔，=2~4℃。
冷却水出冷凝器的温度（℃），与冷却水进冷凝器的温度及冷凝器的形式有关。 按下式确定： 选用立式壳管式冷凝器=+（2~4）=31.2+3=34.2℃ 注意：一般不超过35℃。 系统以水为冷却介质，其传热温差取4~6℃，则冷凝温度为 ℃ 式中——冷凝温度（℃）。 ②、蒸发温度（）的确定 蒸发温度是制冷剂液体在蒸发器中汽化时的温度。蒸发温度的高低取决于被冷却物体的温度及传热温差，而传热温差与所采用的载冷剂（冷媒）有关。 系统以水为载冷剂，其传热温差为℃，即 ℃ 式中——载冷剂的温度（℃）。 一般对于冷却淡水和盐水的蒸发器，其传热温差取=5℃。
