收稿日期：20131204；改回日期：20140519
基金项目：国家自然科学基金“页岩气储层低频脉冲水力压裂增渗机理研究”（51304258）；“863计划”页岩气勘探开发新技术“页岩气压裂裂缝微地震监测技术研究”
（2013AA064503）作者简介：潘林华（1982－），
男，工程师，2006年毕业于中国石油大学（北京）土木工程专业，2013年毕业于该校油气田开发工程专业，获博士学位，现主要从事岩石力学、地应力和压裂裂缝起裂和扩展等方面的研究工作。
DOI ：10.3969/j.issn.1006－6535.2014.04.001

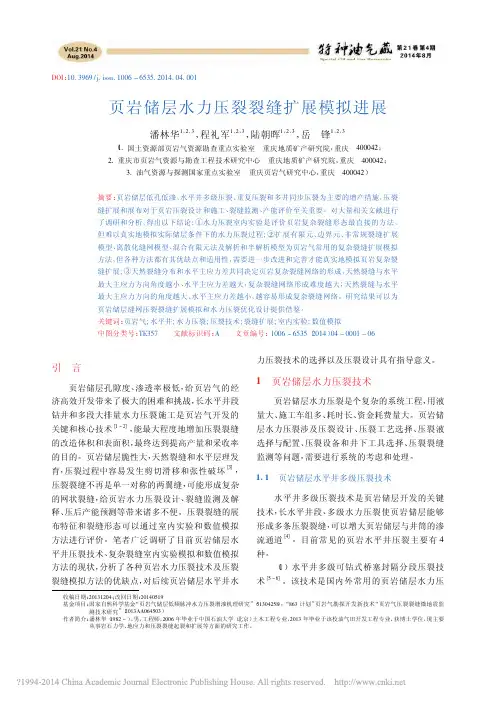

页岩储层水力压裂裂缝扩展模拟进展
潘林华
1，2，3
，程礼军1，2，3，陆朝晖1，2，3
，岳
锋
1，2，3
（1.国土资源部页岩气资源勘查重点实验室重庆地质矿产研究院，重庆400042；2.重庆市页岩气资源与勘查工程技术研究中心
重庆地质矿产研究院，重庆400042；
3.油气资源与探测国家重点实验室
重庆页岩气研究中心，重庆400042）
摘要：页岩储层低孔低渗，水平井多级压裂、重复压裂和多井同步压裂为主要的增产措施，压裂缝扩展和展布对于页岩压裂设计和施工、裂缝监测、产能评价至关重要。对大量相关文献进行了调研和分析，得出以下结论：①水力压裂室内实验是评价页岩复杂裂缝形态最直接的方法，但难以真实地模拟实际储层条件下的水力压裂过程；②扩展有限元、边界元、非常规裂缝扩展模型、离散化缝网模型、混合有限元法及解析和半解析模型为页岩气常用的复杂裂缝扩展模拟方法，但各种方法都有其优缺点和适用性，需要进一步改进和完善才能真实地模拟页岩复杂裂缝扩展；③天然裂缝分布和水平主应力差共同决定页岩复杂裂缝网络的形成，天然裂缝与水平最大主应力方向角度越小、水平主应力差越大，复杂裂缝网络形成难度越大；天然裂缝与水平最大主应力方向的角度越大、水平主应力差越小，越容易形成复杂裂缝网络。研究结果可以为页岩储层缝网压裂裂缝扩展模拟和水力压裂优化设计提供借鉴。
关键词：页岩气；水平井；水力压裂；压裂技术；裂缝扩展；室内实验；数值模拟中图分类号：TE357
文献标识码：A
文章编号：1006－6535（2014）04－0001－06
引言
页岩储层孔隙度、
渗透率极低，给页岩气的经济高效开发带来了极大的困难和挑战，长水平井段钻井和多段大排量水力压裂施工是页岩气开发的关键和核心技术
［1－2］
，能最大程度地增加压裂裂缝
的改造体积和表面积，最终达到提高产量和采收率的目的。页岩储层脆性大，天然裂缝和水平层理发育，压裂过程中容易发生剪切滑移和张性破坏
［3］
，
压裂裂缝不再是单一对称的两翼缝，可能形成复杂的网状裂缝，给页岩水力压裂设计、裂缝监测及解释、压后产能预测等带来诸多不便。压裂裂缝的展布特征和裂缝形态可以通过室内实验和数值模拟方法进行评价。笔者广泛调研了目前页岩储层水平井压裂技术、复杂裂缝室内实验模拟和数值模拟方法的现状，分析了各种页岩水力压裂技术及压裂裂缝模拟方法的优缺点，对后续页岩储层水平井水
力压裂技术的选择以及压裂设计具有指导意义。
1页岩储层水力压裂技术
页岩储层水力压裂是个复杂的系统工程，用液
量大、施工车组多、耗时长、资金耗费量大。页岩储层水力压裂涉及压裂设计、压裂工艺选择、压裂液选择与配置、压裂设备和井下工具选择、压裂裂缝监测等问题，需要进行系统的考虑和处理。1.1
页岩储层水平井多级压裂技术
水平井多级压裂技术是页岩储层开发的关键技术，长水平井段、多级水力压裂使页岩储层能够形成多条压裂裂缝，可以增大页岩储层与井筒的渗流通道［4］
。目前常见的页岩水平井压裂主要有4
种。
（1）水平井多级可钻式桥塞封隔分段压裂技术
［5－6］
。该技术是国内外常用的页岩储层水力压
2特种油气藏第21卷
裂技术之一，主要采用“多段分簇”射孔、套管压裂和可钻式桥塞封隔。优点：定位准确、封隔可靠、污染低、不易砂堵；缺点：施工步骤复杂，施工周期长，施工成本高，可能出现桥塞钻不进或桥塞泵送遇堵情况。
（2）水平井多级滑套封隔器分段压裂技术［5，7］。该技术国内应用较少，主要采用井口落球系统操控滑套、用机械或压力坐封的机械式封隔器坐封。优点：压裂层段选择性强，工序步骤简单，施工速度快，成本低；缺点：井下工具性能要求高，砂堵风险大，工艺复杂。该技术在页岩压裂中的应用逐年减少。
（3）水平井膨胀式封隔器分段压裂技术［8］。该技术主要通过遇油或遇水膨胀的封隔器进行坐封，其核心是遇油或遇水膨胀封隔器的研制。优点：可靠性高，成本和作业风险低，压后转入试油投产快；缺点：压裂打滑套风险大，压裂后无法解封，无法堵水以致影响整体产能。
（4）水平井水力喷射分段压裂技术［9－11］。该技术利用水力喷射工具进行分段压裂，无需封隔器和桥塞等封隔工具，是综合射孔、压裂、封隔为一体的新型增产改造技术。优点：封隔效果好、定位准确、适用范围广、埋砂和砂卡风险低、针对性和可控性强、储层伤害低、工具和施工程序简单、可靠性高；缺点：水力喷射工具寿命短，对油管和套管的强度有较高的要求。
1.2页岩储层重复压裂技术
支撑剂在闭合应力、井底压力和孔隙压力的联合作用下会慢慢嵌入地层，流体高速运移产生大量的岩屑和颗粒，在裂缝中聚集堵塞，从而导致压裂裂缝失效，降低产量。页岩储层由于存在大量的吸附气，采收时间较长，压裂裂缝的失效会降低储层的采收率，因此需要对页岩储层进行重复压裂，以保证产能和提高采收率。重复压裂形成新的压裂裂缝，新压裂裂缝可能与旧压裂裂缝沟通，形成更复杂的裂缝网络，进而提高裂缝的导流能力，以尽可能低的成本，恢复页岩气井的产量，甚至可能提高产量。
页岩储层重复压裂最先出现于美国，Barnett 页岩对以前采用凝胶压裂的页岩气井择优采取了重复压裂增产措施，增产效果明显，有些页岩气井在重复压裂后产量甚至超过初次压裂的产量［12－13］。重复压裂目前被广泛用于老井和初次压裂效果不佳的页岩气井，均取得较好的效果。Barnett页岩某水平井重复压裂前产气量约为1700m3/d，进行二段重复压裂后，初期产量约为4530m3/d，1a后产气量为2800m3/d，增产效果明显；另外某页岩气水平井初次压裂后产量衰减快，初次压裂2a后，产气量由5600m3/d 下降到1415m3/d，进行了三段重复压裂后，产气量增加到3400m3/d，1a后的产气量基本稳定在3000m3/d。对页岩气井进行重复压裂，需要准确掌握页岩气井的生产情况和裂缝状况，把握重复压裂时机，才能最大限度地提高重复压裂的效果。
1.3页岩储层多井同步压裂技术
同步压裂技术即同时在相隔不远的2口井或多口井进行多套车组的水力压裂，压裂过程中，压裂井周围的储层会承受更高的应力，增加储层的应力干扰以导致主应力转向，从而形成更加复杂的网状裂缝，提高网状裂缝的裂缝密度和复杂程度，增加改造体积［14］。
同步压裂在美国进行了一系列的实验，压裂效果较好，能够大幅增加页岩气井的产量［15］。国内页岩储层压裂开发刚刚起步，还没有进行过页岩储层同步压裂作业。页岩储层同步压裂技术能够增加页岩储层裂缝体积和复杂程度，是今后国内页岩储层体积压裂值得关注的研究方向。
2页岩储层水力压裂模拟方法
2.1水力压裂室内实验模拟
利用人造试件或天然露头，加工成一定尺寸且中间装有流体注入井筒的立方体试件，然后把试件装入大尺寸真三轴实验系统中，加载三向主应力，利用中间井筒进行液体注入，直至裂缝延伸到试件边界。实验过程中利用声发射仪器动态监测裂缝扩展特征，实验后利用高能CT扫描或者直接敲开试件进一步评价压裂裂缝的分布情况，能够准确地认识页岩储层水力压裂裂缝扩展机理。
国外哈里伯顿研发中心、荷兰Delft大学、澳大利亚西南威尔士大学、美国TerraTek公司［16］及国内中国石油大学（北京）、中石化勘探开发研究院、
第4期潘林华等：页岩储层水力压裂裂缝扩展模拟进展
3
中石油勘探开发研究院、中石油勘探开发研究院廊坊分院都自行设计了水力压裂裂缝扩展模拟实验仪器，
实验试件尺寸为0.3 1.0m 。国外对页岩储层水力压裂裂缝扩展室内实验研究较少。中国石油大学（北京）压裂酸化实验室以及中石化工程研究院
［16］
进行了一系列页岩储层
裂缝扩展的室内实验，并获得了一些重要成果。图1是中国石油大学（北京）和中石化工程技术研究院进行页岩裂缝扩展模拟后的试件，通过实验后的试件观测或者高能CT 扫描，可以方便地评价页岩裂缝扩展的形态
。
图1页岩裂缝扩展室内实验后的试件
水力压裂裂缝扩展室内实验能够方便地获得页
岩压裂裂缝的形态，但是由于试件尺寸以及实验仪器的限制，室内实验难以真实的模拟储层实际条件下的水力压裂过程，小尺寸试件的天然裂缝分布可能与实际地层的分布有很大的差异性，导致室内实验具有很大的局限性。2.2
页岩储层压裂裂缝扩展数值模拟
页岩储层压裂裂缝可能是复杂的网状裂缝，常规的压裂模型不再适用，在常规理论基础上，国内外学者经过推导和模型改进，发展了一些适合页岩储层的压裂裂缝扩展模型。2.2.1
扩展有限元法（Extend Finite Element Meth-od －XFEM ）
扩展有限元法建立在常规有限元方法的理论基础上，保留了常规有限元法的优点。两者的区别在于：①网格与结构内部的几何或物理界面无关；②克服了在诸如裂纹尖端等高应力和变形集中区进行高密度网格剖分所带来的困难；③模拟裂纹扩展时，无需对网格进行重新剖分。
Dahi Taleghani ［17］利用扩展有限元法进行了页岩储层天然裂缝条件下的水力压裂裂缝扩展模拟，主要对垂直井进行计算。通过模拟发现：①天然裂缝与最大水平主应力方向角度较小时，比较难形成缝网，如图2a 所示；角度较大时，容易形成复杂裂
缝网络，如图2b 所示。②水平主应力差越大，形成复杂裂缝网络的难度越大
。
图2不同天然裂缝角度条件下扩展有限元法模拟的复杂裂缝扩展结果（垂直井）
扩展有限元法继承了常规有限元法的优点，能够方便地进行模拟和描述裂缝，计算过程中无需进行网格重划分，
计算速度较快，是今后页岩储层压裂裂缝扩展模拟的重要方法之一。2.2.2
边界元法（Boundary Element Method －BEM ）边界元法是将问题表达成边界积分方程后在区
域边界上离散求近似解的一种数值方法，具有如下特点：①主要在区域边界进行离散，降低了求解问题的维数，显著降低了未知量数目，可大大节省计算时间；②离散误差仅来源于边界，区域内的有关物理量可由解析式的形式求得，提高了计算精度；③奇异性的基本解可以更好的模拟裂缝尖端的奇异场。
4
特种油气藏第21卷
Olson ［18］利用边界元理论建立了水平井多段压裂的裂缝扩展模型，图3是不同水平主应力差条件下的裂缝展布形态。通过模拟发现：①天然裂缝不发育，压裂过程中容易形成两翼缝，但是压裂裂缝间可能由于干扰而发生转向；②天然裂缝分布方
向对缝网形成影响较大，天然裂缝方向与水平井筒平行或者角度较小时，容易形成缝网；③压裂裂缝内静压力越大，越容易形成复杂的网络裂缝；④水平主应力差越大，压裂裂缝形成缝网的难度越大，压裂裂缝相对平直
。
图3边界元模拟的水平井多段压裂裂缝扩展结果
边界元法能够很好地处理复杂缝网的裂缝扩展问题，并且处理比较简单，但是，该方法模拟流固耦合的过程难度大。因此，如何考虑孔隙压力条件下的裂缝扩展模拟是边界元发展的方向之一。2.2.3
非常规裂缝扩展模型（Unconventional Frac-ture Model －UFM ）
Weng 等［19－20］提出了非常规压裂裂缝扩展模型，基于二维位移不连续方程求解储层的应力场及
裂缝间的相互干扰作用，根据判断准则判断裂缝扩展路径及扩展长度，利用三维的裂缝高度方程和支撑剂的沉降方程，计算裂缝的宽度和支撑剂的分布等参数。利用该模型计算获得的缝网的裂缝宽度和支撑剂浓度分布如图4所示。模型的计算结果可以通过微地震监测进行校正。非常规模型的主要问题在于：天然裂缝的分布依赖于离散裂缝地质建模的结果，对输入参数的精确性要求较高
。
图4UFM 模型模拟的体积裂缝扩展结果
2.2.4离散化缝网模型（Discrete Fracture Network －DFN ）
该模型最早由Meyer ［21－22］
等人提出，主要基
于自相似原理及Warren 和Ｒoot 的双重介质模型，通过建立网格系统模拟裂缝在3个主应力方向的裂缝扩展及支撑剂的运移和铺砂浓度的分布，基于连续性方程和裂缝网络的计算获得压裂裂缝的几何形态。
DFN 模型是目前模拟页岩气体积压裂复杂缝网的成熟模型之一，能够考虑裂缝干扰问题和滤失
现象，可以准确地描述压裂裂缝的形态和分布范围，能够计算压裂液和支撑剂在压裂裂缝中的流动。DFN 模型假设压裂裂缝与天然裂缝纵横交错，压裂裂缝为正交网状，裂缝扩展模拟结果如图5所示。DFN 模型人为主观性强，约束条件差，无法处理页岩随机裂缝扩展问题。
第4期潘林华等：页岩储层水力压裂裂缝扩展模拟进展
5
图5DFN 模型模拟的裂缝扩展结果
2.2.5混合有限元模型
通过将ALE （Arbitrary Lagranagian －Eulerian ）算法引入常规有限元，实现了裂缝的随机动态扩展，模型能方便地模拟裂缝扩展、流－固耦合及大变形等问题。
Li ［23］利用ALE 算法建立了页岩复杂裂缝扩展
的三维有限元模型（图6），研究了天然裂缝分布等对压裂裂缝扩展的影响。ALE 法能够方便地模拟裂缝动态扩展和流固耦合问题，但是，计算过程中需要适时进行网格重划和重新赋值，计算效率和计算速度相对较慢，特别是针对流固耦合的非线性问题
。
图6不同时间ALE 算法建立的复杂裂缝扩展模型扩展结果
2.2.6解析、半解析模型
解析模型的压裂裂缝模拟取决于井筒附近的
压力和应力波分布、拟稳态近似法的建立。该模型建立的思路是首先研究地层及施工的详细数据资料，并将其应用到页岩地层，再用反演来模拟缝网
的延伸［24］
。该方法可获得流压、缝宽、裂缝渗透率、裂缝条数和裂缝壁表面积的详细资料，方法简单，适合现场应用，但其精度较低。
3结论
（1）页岩储层水力压裂技术是页岩气经济高效开发的关键和主要技术，主要包括水平井多级压裂技术、多井同步压裂技术和重复压裂技术。（2）水力压裂室内实验是评价页岩压裂裂缝形态最直接的方法，但是难以真实模拟储层实际条
件下的水力压裂过程，如何进行大尺度条件下的页岩裂缝扩展模拟是今后需要继续研究的问题。
（3）扩展有限元法、边界元法、非常规裂缝扩展模型、离散化缝网法、混合有限元法及解析和半解析模型为页岩气常用的裂缝扩展模拟方法，各种方法都有其优缺点和适用性，需要进一步改进和完善才能真实地模拟页岩复杂裂缝扩展；扩展有限元法和边界元法精度高，裂缝描述方便，求解速度快，是今后页岩裂缝扩展模拟的发展方向之一。
（4）天然裂缝分布和水平主应力差共同决定复杂裂缝网络的形成，天然裂缝与水平最大主应力方向的角度越小，水平主应力差越大，形成复杂裂缝网络的难度越大，天然裂缝与水平最大主应力方向的角度越大，水平主应力差越小，越容易形成复杂裂缝网络。
6特种油气藏第21卷
参考文献：
［1］王冕冕，郭肖，曹鹏，等.影响页岩气开发因素及勘探开发技术展望［J］.特种油气藏，2010，17（6）：12－
17.
［2］陈作，薛承瑾，蒋廷学，等.页岩气井体积压裂技术在我国的应用建议［J］.天然气工业，2010，30（10）：30－32.
［3］邹雨时，张士诚，马新仿.页岩压裂剪切裂缝形成条件及其导流能力研究［J］.科学技术与工程，2013，13（18）：5152－5157.
［4］王欢，廖新维，赵晓亮，等.非常规有气储层体积改造模拟技术进展［J］.特种油气藏，2014，10（2）：1－
13.
［5］孙海成，汤达祯，蒋廷学，等.页岩气储层压裂改造技术［J］.油气地质与采收率，2011，18（4）：90－93.［6］李奎为，李洪春，贾长贵，等.国外页岩气水力压裂技术及工具一览［J］.石油与装备，2012，（5）：82－
84.
［7］李洪春，蒲晓丽，贾长贵，等.水平井裸眼分段压裂工具设计要点分析［J］.石油机械，2012，40（5）：82－
85.
［8］王兆会，曲从锋.遇油气膨胀封隔器在智能完井系统中的应用［J］.石油机械，2009，37（8）：96－95.［9］Borkowski P.Application of high－pressure water jet for abyssal well renovation［C］.19th International Confer-ence on Water Jetting，Nottingham，2008：79－86.［10］屈静.不动管柱水力喷射压裂技术在川西气田水平井的应用［J］.油气藏评价与开发，2012，2（1）：41
－44.
［11］马发明.不动管柱水力喷射逐层压裂技术［J］.天然气工业，2010，30（8）：25－29.
［12］Ｒoussel N P，Sharma M M.Quantifying transient effects in altered－stress refracturing of vertical wells［C］．
SPE119522，2009：1－15.
［13］王琳，毛小平，何娜.页岩气开采技术［J］.石油与天然气化工，2011，40（5）：501－508.［14］陈守雨，杜林麟，贾碧霞，等.多井同步体积压裂技术研究［J］.天然气工业，2011，33（6）：59－65.
［15］Mutalik P N，Gibson B.Case history of sequential and simultaneous fracturing of the Barnett Shale in Parker
County［C］.SPE116124，2008：1－7.
［16］张旭，蒋廷学，贾长贵，等.页岩气储层水力压裂物理模拟试验研究［J］，石油钻探技术，2013，41（2）：70
－74.
［17］Taleghani A D.Fracture re－initiation as a possible branching mechanism during hydraulic fracturing［C］.
AＲMA10－278，2010：1－7.
［18］Olson J E，Multi－fracture propagation modeling：appli-cations to hydraulic fracturing in shales and tight gas
sands［C］.AＲMA08－327，2008：1－8.
［19］Weng X，Kresse O，Cohen C，et al.Modeling of hy-draulic fracture network propagation in a naturally frac-
tured formation［J］.SPE Production＆Operations，
2011，26（4）：368－380.
［20］Kresse O，Weng X W，Gu HＲ，et al.Numerical mod-eling of hydraulic fractures interaction in complex natu-
rally fractured formations［J］.Ｒock Mechanics and
Ｒock Engineering，2013，46（3）：555－568.
［21］Meyer BＲ，Bazan L W.A discrete fracture network model for hydraulically induced fractures：theory，para-
metric and case studies［C］.SPE140514，2011：1－36.［22］Meyerbr，BＲ，Bazan W L，JacotＲH，et al.Optimiza-tion of multiple transverse hydraulic fractures in horizon-
tal wellbores［C］.SPE131732，2009：1－37.
［23］Li Y，Wei C，Qin G，et al.Numerical simulation of hy-draulically induced fracture network propagation in shale
formation［C］.IPTC16981，2013：1－10.
［24］Xu W Y，Thiercelin M，Walton I.Characterization of hydraulically－Induced shale fracture network using an
analytical/semi－analytical model［C］.SPE124697，
2009：1－7.
编辑刘兆芝
Simulation of Hydraulic Fracture Propagation in ShaleＲeservoir
Pan Linhua1，2，3，Cheng Lijun1，2，3，Lu Zhaohui1，2，3，Yue Feng1，2，3
（1．Key Laboratory of Shale Gas Exploration，Ministry of Land andＲesources，Chongqing Institute of
Geology and MineralＲesources，Chongqing400042，China；
2．Chongqing EngineeringＲesearch Center for Shale GasＲesources and Exploration，Chongqing400042，China；
3．State Key Laboratory of PetroleumＲesources and Prospecting，Chongqing
Shale GasＲesearch Center，Chongqing400042，China）
Abstract：As for low－porosity low－permeability shale gas reservoirs，multi－stage fracturing in horizontal wells，re－fracturing and multi－well simultaneous fracturing are major measures of stimulation．The propagation and distribution of fractures are of great significance to design，operation，monitoring，and productivity evaluation for shale fracturing．Through research and analysis on large amounts of literatures，following conclusions have been drawn：①laboratory experiment of hydraulic fracturing is the most direct approach to evaluate the complicated fracture patterns in shale，but it is hard to accurately simulate the process of hydraulic fractu-ring under real reservoir conditions；②finite element，boundary element or unconventional fracture propagation model，discretized fracture network model，composite finite element，and analytical and semi－analytical models are common methods to simulate com-plicated fracture propagation．All methods have their own pros and cons as well as applicability，and they need to be improved to precisely simulate complicated fracture propagation in shale；③the distribution of natural fractures and the difference of horizontal principal stress jointly decide the pattern of complicated fracture network．The smaller the directional angle between natural fracture and maximal horizontal principal stress is，the larger the difference of horizontal principal stress is，and the harder it is to form com-plicated fracture network；the larger the directional angle between natural fracture and maximal horizontal principal stress is，the smaller the difference of horizontal principal stress is，and the easier it is to form complicated fracture network．Ｒesearch results can provide references for the simulation of fracture propagation in shale reservoir and design for hydraulic fracturing optimization．
Key words：shale gas；horizontal well；hydraulic fracturing；fracturing technology；fracture propagation；laboratory experiment；numer-ical simulation
