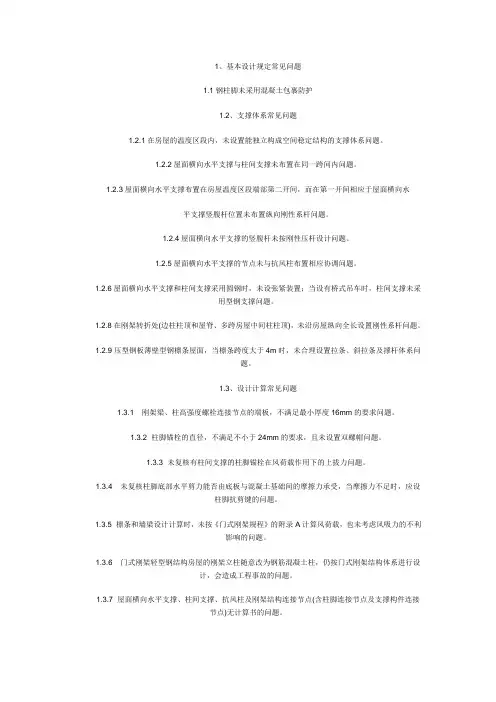

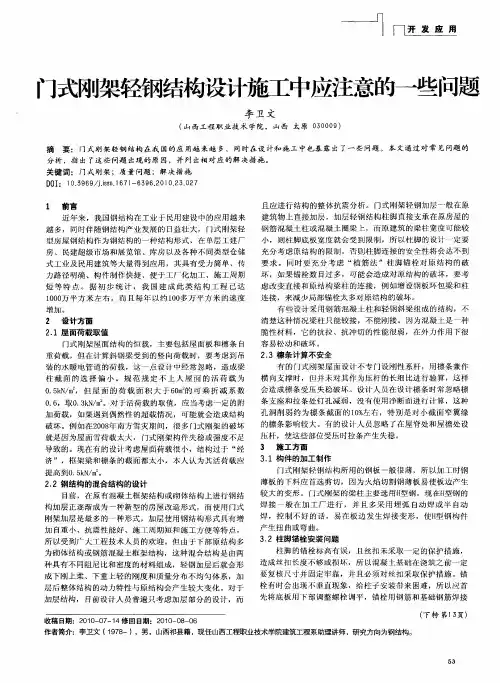

浅析门式刚架的设计以及施工需要注意的问题摘要：门式刚架作为一种房屋结构形式用途十分广泛，近年来得到了广泛的应用，随着我国彩色钢板数量的增加和焊接h型钢的出现，门式刚架轻钢房屋钢结构大量涌现，应用越来越多。鉴于此，本文对门式刚架的设计以及施工特点进行了分析。
关键词：门式刚架；设计；施工
一、门式刚架结构的特点
门式刚架结构大部分采用强度较高的钢材，其压型钢板和刚架的h型钢厚度较薄，采用单面自动焊，刚架间为柔性支撑。厂房的零配件齐全，现场安装方便。其用钢量一般在26～50kg/㎡左右。经过了近半个世纪的发展，已形成一种固定的结构形式, 具有自己的系列，采用这种结构具有以下明显的优点：1.门式刚架被称为工业化全装配式结构，从屋面、墙面、墙架、保温层到承重结构，形成完整的体系，具有高度的系列化、标准化和装配化，因此它可以像其它商品一样批量生产。2.外形美观，内部空旷，比一般结构更符合使用要求。厂房和库房内部可以实行任意分隔。3.重量轻，轻型钢结构重量是混凝土结构的1/8～1/10，是普通钢结构的1/2～1/3，围护结构采用压型金属板，每平米用钢量约3～15kg，因此，对地质条件差和运输不便的地区，其优越性更为明显。4.门式钢结构造价相对较低，特别是对轻型厂房和仓库等类建筑，能取得较好的经济效果。5.安装方便，施工速度快，不需大型起重设备，结构构件和围护结构在现场采用螺栓、自攻螺钉、拉铆钉连接，焊接工
亚洲广场脚手架 工程施工方案1、编制依据： 2、工程概况：
3、施工安排 ⒊1、施工进度安排： ⒊2、管理人员组织及职责分工： ⒊3、劳动力安排： 4、施工准备 ⒋1、技术准备： 组织熟练有资职的作业人员进场进行培训和技术交底 ⒋2、工具准备：
⒋3、材料准备： 5、主要施工方法 本工程六层以上采用升降脚手架另做方案，此方案只涉及六层以下（大约25m）。由于场地狭小本工程采用悬挑脚手架。 ⒌1、脚手架的搭设拆除施工工艺： ⒌1.1、挑梁及钢索的埋设： 按照计算书在结构施工时埋设钢筋和钢丝绳 ⒌.2、搭设程序： ⒌⒉1埋件的混凝土达到强度后按施工设计放立杆位置； ⒌⒉2周边脚手架应从一个角部开始并向两边延伸交圈搭设；“一”字形脚手架应从一端开始并向另一端延伸搭设； ⒌⒉3应按定位依次竖起立杆，将立杆与纵、横向扫地杆连接固定，
然后装设第1步的纵向和横向平杆，随校正立杆垂直之后予以固定，并按此要求继续向上搭设； ⒌⒉4在设置第一排连墙件前，“一”字形脚手架应设置必要数量的抛撑；以确保构架稳定和架上作业人员的安全。边长≥20m的周边脚手架，亦应适量设置抛撑。 ⒌⒉5剪刀撑、斜杆等整体拉结杆和连墙件应随搭升的架子一起及时设置。 ⒌3、搭设要求： ⒌⒊1立杆：横距为1.1m；纵距为1.8m。相邻立杆的接头来用对接形式，其位置应错弄布置在不同的步距内，与相近大横杆的距离不宜大于50cm、立杆与大横杆必须用直角扣件扣紧，不得隔步设置和遗漏。立杆的垂直偏差应不大于架高的1/300，并且其绝对偏差须控制在75mm内。在立杆底端之上100-300mm处一律遍设纵向和横向扫地杆，并连接牢固。 ⒌⒊2大横杆：步距为1.8m，上下横杆的接长采用对接形式，其位置应错开布置在不同的立杆纵距中，与相近立杆的距离≤50mm；相邻步架的大横杆应错开布置在立杆的里侧和外侧，以减少立杆偏心受载的情况。 ⒌⒊3小横杆：贴近立杆或设于双立杆之间，搭于大横杆之上并用直角扣件扣紧。在任何情况下，均不得拆除作为基本构架结构杆件的小横杆。 ⒌⒊4剪刀撑：沿脚手架除在两端设置外，满搭设一道。剪刀撑应
8、门式刚架结构安装工程 8.1一般规定 8.1.1门式刚架的主体结构（柱、梁或桁架、支撑等）、檩条等安装工程的施工和质量验收。 8.1.2 钢结构安装应按施工组织设计的要求进行。对于安装的测量校正、高强度螺栓安装、负温度下施工及焊接工艺等主要工序，应在安装前进行工艺试验或评定，并应在此基础上制定相应的作业指导书。 8.1.3 安装偏差的检测，应在结构形成空间刚度单元并连接固定后进行。 8.1.4 安装时，施工荷载和冰雪荷载等严禁超过梁、桁架、楼面板、屋面板、平台铺板等的承载能力。 8.2施工准备 8.2.1技术准备 (1)熟悉施工图纸，组织图纸审查和会审，核对构件的空间安装就位尺寸、标高和相互间的关系。 (2)计算吊装构件数量、单件重量和安装就位高度以及连接板、螺栓等连接件数量。 (3)编制安装施工方案，包括机械设备选用、安装程序、安装方法、构件供应和布置、保证质量、安全技术措施等，并进行技术交底。8.2.2材料准备 钢结构构件、焊条、普通螺栓、高强螺栓、涂料、垫板、垫圈等。
8.2.3 主要机具 (1)机械设备 起重机械：轮胎式起重机，运输机械:载重汽车、平板拖车，焊接、气焊设备等。 (2)主要工具 水准仪、经纬仪、测力扳手、水平尺、钢尺、扳手、千斤顶等。8.2.4 作业条件 (1) 钢结构构件应按安装程序成套供应，现场构件堆放场地应满足堆置及拼装的需要。 (2)钢构件应分类堆放，刚度大的构件可铺垫木水平搁置；多层叠放时，垫木应在同一垂直线上，垫木位置和间距以保证构件不产生过大的变形为原则。堆垛高度一般不大于2m，以保证安全，堆垛之间需留出必要的通道，一般宽度不小于2m。 (3)施工现场应修筑吊装和运输机械的行走道路，排水良好，架设好临时用电线路。 (4)安装好供高空作业人员上下的梯子、扶手、操作平台、栏杆等。泥沙和灰尘等杂物。冰雪、钢构件吊装前应清除其表面上的油污、(5)． 8.3 施工工艺 8.3.1 工艺流程
《钢结构设计》课程设计指导书 （门式刚架） 土木工程与建筑学院 《钢结构设计》课程设计指导书 绪言课程设计目的要求 课程设计是一个重要的教学过程，是对学生知识和能力的总结。要求学生通过《钢结构设计》课程设计，进一步了解钢结构的结构型式、结构布置和受力特点，掌握钢结构的计算简图、荷载组合和内力分析，掌握钢结构的构造要求等。要求在老师的指导下，参考已学过的课本及有关资料，综合应用钢结构的材料、连接和基本构件的基本理论、基本知识，进行整体钢结构设计计算，并绘制钢结构施工图。 《钢结构设计》课程设计题目 一、设计题目 某24m跨度厂房的门式刚架设计，刚架柱、梁均采用等截面（或变截面）。 二、设计任务 1、选择钢屋架的材料； 2、柱网及屋面结构布置（包括支撑体系布置）； 3、门式刚架选型； 4、确定门式刚架梁、柱截面形式，并初估截面尺寸； 5、钢屋盖及支撑的布置； 6、钢屋架的结构设计； 7、绘制门式刚架施工图及材料表。 三、设计资料 建造于某市的轻工厂房，建筑面积1500m2厂房平面及剖面如图所示，据生产要求无吊车，屋面采用0.6mm厚镀锌压型彩涂板，刚架柱、梁均采用等截面（或变截面），柱梁节点处为构造加腋（视为刚接，计算时可不考虑加腋之影响），柱与基础为铰接，拟在刚架平面外设柱间支撑及檩条端部隅撑，在a,b点分别提供柱梁的侧向支撑点，设计时考虑积灰荷载0.4kN/m2，该地区的基本雪压为0.5kN/m2, 基本风压为0.5kN/m2，轻质屋面，屋面活荷载取0.4kN/m2。檩条及支撑重0.2kN/m2，刚架斜梁自重0.2kN/m2；轻质墙面及柱自重（包括柱、墙骨架）0.7kN/m2。 刚架简图及其风荷载体型系数 （a）平面图（b）刚架简图（c）刚架风荷载体型系数 门式刚架设计计算 一、材料选择 刚架结构中所采用的钢材应符合国标要求，一般采用Q235钢或Q345钢，Q345钢多用于刚架斜梁与柱，但当构件是以变形控制时应慎用。焊条可选用E43型，手工焊。 二、结构平面布置 结构平面布置主要是确定刚架的柱网布置。柱网布置首先应满足工艺要求，面积大的厂房考虑温度区段的控制，依据《门式刚架轻型房屋钢结构技术规程》规定：“纵向温度区段不大于300m；横向温度区段不大于150m；当有计算依据时温度区段可适当加大”。 门式刚架的柱距的选择应依据屋面的受载情况与功能要求综合确定，并应满足工艺要求，一般宜采用6-9m的柱距。柱距的选择合理与否直接影响结构单位面积的耗钢量，经济柱距的
办公楼 外脚手架施工方案
浙江XX有限公司 二O0年十二月 落地式外脚手架 一、工程概况 本工程办公楼，位于浙江XX区XX街道；主体为框剪结构，地下一层，地上十五层；总面积约13946.6平方米。 二、编制依据 （1）《建筑施工安全检查标准》JGJ59-99； （2）《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001； （3）《钢管扣件水平模板的支撑系统安全技术规范》DG/TJ08-016-2004； （4）施工组织设计及施工图纸 三、脚手架构配件的质量标准 （1）钢管：钢管一般采用外役48mm，壁厚3.5mm的3号钢焊接钢管，其化学成份与机械性能符合国家标准《碳素结构钢》（GB／T700）的要求。立杆、纵向水平杆（大横杆）的钢管长度一般为4～6m，横向水平杆（小横杆）一般为1.9～2.3m。钢管应涂防锈漆。 （2）扣件：扣件应符合《钢管脚手架扣件》（GB15831－1995）的规定。扣件不能有裂纹、气孔、疏松、砂眼等铸造缺陷。扣件与钢管的贴合面要接触良好，扣件夹紧钢管时，开口处的最小距离要小于5mm。 （3）脚手板；钢脚手板一般用厚为2mm的钢板压制而成，其表有均匀分布的
防滑孔，板长2～4m，宽250mm，木脚手板一般用杉木或松木制成，板长3～6m,宽不小于150mm。 （4）脚手架的用途及极限荷载值 脚手架用途分砌筑脚手架、装修脚手架和防护用脚手架，其外围满挂密网封闭。 脚手架荷载：结构架为3KN／m2，装修为2KN／m2。 脚手架的设计计算（见附页设计计算书）。 四、脚手架搭设方法： 1.搭设顺序： 基础为200厚素砼散水坡，放置底座（立杆下厚50实木板连贯设置），自角部起依次向两边竖立底立杆，底端与纵向势地杆扣件固定后，装设横向扫地杆，并也与立杆固定，每边竖起3～4根立杆后，随即装设第一步纵向平杆（与立杆扣接固定）和横向平杆（小横杆、靠近立杆并与纵向平杆扣接固定）。校正立杆垂直和平杆水平使其符合要求后，按45～55Nm力拧紧扣件螺栓，形成构架的起始段，按上述要求依次向前延伸搭设，直至第一部架交圈完成。交圈后，再全面检查一遍构造质量，严格确保设计要求和构架质量，设置连墙件。按第一步架的作业程序和要求搭设第二步、第三步．．．．．． 随搭设过程及时装设连墙件和剪刀撑，装设作业层间横杆、铺设脚手架板和装设作业层栏杆、挡脚板及密目网全封闭。 2.构造要求： （1）立杆： 立杆间距选用1.50m，允许搭设偏差±5mm，立杆垂直允许搭设偏差±10cm。 （2）扫地杆设置
门式刚架设计经验知识
一知识点： 门式刚架一般多采用变截面构件，当有吊车时，柱多采用等截面。常用的柱截面高度一般为300~700mm。 截面定义时考虑的原则有： （1）翼缘必须满足宽厚比要求，腹板满足高厚比要求。对于腹板，当不满足要求时，程序按考虑屈曲强度计算。所以说，截面翼缘满足宽厚比，显得很重要。 （2）截面选择要考虑常用的板型，结合市场上常用的材料规格选择比较好。对于翼缘，常选用的规格有180、200、220、250等。 （3）选择截面还要考虑节点螺栓布置的实际情况，满足规范对于螺栓的容许距离要求。 （4）对于腹板截面，考虑的往往是制作问题，以及和翼缘截面厚度的协调问题。腹板的厚度一般以比翼缘的小些为宜，其高厚比用到150左右比较合适。这样，制作中的变形也比较小，板件厚度不宜低于6mm，否则焊穿。 （5）常用的门式刚架翼缘截面一般为：180x8, 180x10, 200x8, 200x10, 220x10, 220x12, 240x10, 240x12, 250x10, 250x12, 260x12,
260x14, 270x12, 280x12, 300x12, 320x14等。 （6）常用的腹板截面一般为6mm和8mm厚。对6mm的其高度范围一般为300~750mmzui最大可到900mm;对8mm厚的腹板高度范围一般为300~900mm,最大可到1200mm。 二知识点： 梁的平面外计算长度通常情况下对于下翼缘取隅撑作为其侧向支撑点，计算长度取隅撑之间的距离。对于上翼缘，一般也可以取有隅撑的檩条之间的距离。檩距 1.5m，隅撑隔一个檩条布置。所以，梁的平面外计算长度取3m。 柱的平面外长度取决于其平面外支点距离，本刚架在牛腿位置设置面外支撑。由于设置了吊车，程序在此把柱分为2段，柱子平面外长度取各段柱实际长度即可。对于平面内计算长度，在通常情况下不需要修改。但有时平面内长度需要根据实际修改。当有夹层时，对于按框架设计的柱的平面内计算长度需要修改。
轻型门式刚架 ——计算原理 和设计实例 <9> 来源：https://www.doczj.com/doc/74326642.html, 发布时间：06-06 编辑：段文雁
二、设计实例一 1 设计资料 门式刚架车间柱网布置：长度60m；柱距6m；跨度18m。 刚架檐高：6m；屋面坡度1：10；屋面材料：夹心板；墙面材料：夹心板；天沟：钢板天沟；基础混凝土标号为C25，fc=12.5 N/mm2；材质选用：Q235-B f=215 N/mm2 f=125 N/mm2。 2 荷载取值 静载：为0.2 kN/m2；活载：0.5 kN/m2 ；雪载：0.2 kN/m2；风载：基本风压W0=0.55 kN/m2，地面粗糙度B类，风载体型系数如下图： 图3-41 风载体型系数示意图 3 荷载组合 (1). 1.2 恒载+ 1.4 活载 (2). 1.0 恒载+ 1.4 风载 (3). 1.2 恒载+ 1.4 活载+ 1.4×0.6 风载 (4). 1.2 恒载+1.4×0.7 活载+ 1.4 风载 4 内力计算 （1）计算模型 图3-42 计算模型示意图 （2）工况荷载取用 恒载活载 左风右风 图3-43 刚架上的恒载、活载、风载示意图 各单元信息如下表：
表3-5 单元信息表 单元号截面名称长度(mm) 面积(mm2) 绕2轴惯性矩(x104mm4) 绕3轴惯性矩(x104mm4) 1 Z250~450x160x8x10 5700 54407040 973974 599822728 2 L450x180x8x10 9045 7040 974 22728 3 L450x180x8x10 9045 7040 97 4 22728 表中：面积和惯性矩的上下行分别指小头和大头的值 图3-44 梁柱截面示意简图 （3）计算结果 刚架梁柱的M、N、Q见下图所示： 图3-45 恒载作用时的刚架M、N、Q图 图3-46 活载作用时的刚架M、N、Q图 图3-47 （左风）风载作用时的刚架M、N、Q图 选取荷载效应组合：（1.20 恒载+ 1.40 活载）情况下的构件内力值进行验算。组合内力数值如下表所示： 表3-6 组合内力表 单元号小节点轴力N(kN) 小节点剪力Q2(kN) 小节点弯距M(kN.m) 大节点轴力N(kN) 大节点剪力Q2(kN) 大节点弯距M(kN.m) 1 -67.97 23.16 0.00 -56.89 -23.16 132.03 2 -28.71 -54.30 -132.0 3 -23.05 -2.30 -103.14 3 -23.05 -2.30 103.1 4 -28.71 -54.30 132.03 4 -56.89 -23.16 -132.03 -67.97 23.16 0.00 5构件截面验算
学号2011021111 《钢结构设计》课程设计 哈尔滨市某雪糕厂轻型门式刚架设计 院（系）名称：航天与建筑工程学院 专业名称：土木工程 学生姓名：韩学彬 指导教师：张建华副教授
2014年6月
1. 设计资料 (1) 2.荷载计算 (2) 1）荷载取值计算 (2) 2）各部分作用的荷载标准值计算 (3) 3.内力分析 (4) 1）在恒荷载作用下 (4) 2）在活荷载作用下 (6) 3）在风荷载作用下 (8) 4.内力组合 (15) 5.刚架设计 (17) 5.1 截面设计 (17) 5.2 构件验算 (17) （1）验算刚架柱在风荷载作用下的侧移 (17) （2）构件宽厚比验算 (17) （3）刚架梁的验算 (18) （4）刚架柱的验算 (20) 5.3 节点验算 (23) （1）梁柱连接节点： (23) （2）横梁跨中节点 (25)
（3）柱脚设计 (27) 6.其他构件设计 (28) 6.1 檩条的设计 (28) （1）荷载及内力： (28) （2）截面选择及截面特性 (29) （3）强度验算： (31) （4）挠度验算： (31) （5）构造要求： (32) 6.2 隅撑的设计 (32) 6.3墙梁的设计 (32) （1）荷载计算 (33) （2）内力计算 (33) （3）强度计算 (33) （4）挠度计算 (34) 参考文献 (34)
1. 设计资料 哈尔滨市某雪糕厂房，采纳单跨双坡门式刚架，刚架跨度27m，柱距6m，柱高6m，屋面坡度1/10，地震设防烈度为6度。刚架平面布置如下图（a）所示，刚架形式及几何尺寸如下图（b）所示。屋面及墙面板均为彩色压型钢板，内填充以保温玻璃棉板，考虑经济、制造和安装方便，檩条和墙梁均采纳冷弯薄壁卷边C型钢，间距为1.5米，钢材采纳Q345钢，焊条采纳E43型。 （a）钢架平面布置图
