1 变电所主变压器的选择
根据工厂的负荷性质和电源情况，工厂变电所的主变压器可有下列两种方案： 1.1 装设一台主变压器 型式采用S9，而容量根据式S N.T ≥S ’30，一般取
S 30=(0.85~0.9)S ’30(1)=(629.9~667)kV A ，
因此选一台S9-800/10型低损耗配电变压器。至于工厂二级负荷的备用电源，由与邻近单位相联的高压联络线来承担。
1.2 装设两台主变压器 型号亦采用S9，二每台容量按式SN*T ≈(0.6-0.7)S30和S N.T ≥S30(Ⅰ+Ⅱ)，即S N.T ≈（0.6-0.7）×741.1kVA=（444.7-518.8）kVA ≥S30(Ⅰ+Ⅱ)
因此选两台S9-630/10型低损耗配电变压器。工厂二级负荷的备用电源亦由与邻近单位相联的高压联络线来承担。
主变压器的联结组别均采用Dyn11
2变电所主结线方案的选择 按上面考虑的两种主变压器的方案可设计下列两种主结线方案：
2.1装设一台主变压器的主结线方案 如图1所示 2.2装设两台主变压器的主结线方案 如图2所示
图1装设一台主变压器的主接线方案
图2装设两台主变压器的主接线方案
功率的标称：以千瓦（kW）为单位的是有功功率，以千伏安(kVA)为单位的是视在功率。 变压器的额定容量均是以视在功率来做为功率标称的。 也就是说1kVA是变压器的额定容量，是以视在功率来做为功率标称的。 视在功率 交流电路中总电压与总电流有效值的乘积叫做视在功率，即：S=UI。 视在功率、有功功率和无功功率构成一个直角三角形，我们称为功率三角形。 电功率分为有功功率（P）和无功功率（Q），二者的向量和就是视在功率（S），其实就是三角函数的关系：S=根号（P的二次方+Q的二次方）。 变压器的视在功率就是指变压器传递的总功率，有功功率和无功功率是根据负荷的特性改变的。视在功率的单位是V A（付安），有功功率是W（瓦），无功功率是Var（乏）。 发电机和变压器的单位都可以是KW或KV A，KW和KV A表示的意义一样，都指“功率”。 而电力变压器常用KV A作容量的单位，原因是在负载没有确定的情况下，是不能得到有功功率（符号P，单位KW）和无功功率（符号Q，单位KV AR）的大小的，只有使用KV A为单位，表示视在功率，符号S。S^2=P^2+Q^ 可以理解负载为纯阻抗时，变压器的有功功率。 1KV A=1KW,物理课中应该学过功率P=U*I吧?P的单位是W,U的单位是V,I的单位是A,所以1W=1V*1A 在设备铭牌标示上,KV A用来表示实在功率,即设备的容量,KW用来表示有功功率,这是我们的习惯. 参： KW：有功功率（P）单位 KV A：视在功率（S）单位 V AR：无功功率Q S＝（P平方＋Q平方）的开方 P＝S＊cos(φ) φ是功率因数 S=UI＝I^2│Z│，(Z为复数阻抗) 有功功率（单位KW）与视在功率（单位KV A）差一个cos(φ)
变压器容量的选择与计算 【摘要】电力变压器是供配电系统中必不可少且应用极广的设备，正确合理地 选择变压器，是电力系统经济、安全、可靠地运行的保证，在节能降耗方面也有 重要意义。本文详细地阐述了根据系统负荷选择变压器的方法和步骤。 【关键词】变压器计算负荷无功补偿 电力变压器是供电系统中的关键设备，其主要功能是升压或降压以利于电能的合理输送、分配和使用，对变电所主接线的形式及其可靠与经济有着重要影响。所以，正确合理地选择变压器的类型、台数和容量，是主接线设计中一个主要问题。 一、台数选择 变压器的台数一般根据负荷等级、用电容量和经济运行等条件综合考虑确定。当符合下列条件之一时，宜装设两台及以上变压器： 1.有大量一级或二级负荷在变压器出现故障或检修时，多台变压器可保证一、二级负荷的供电可靠性。当仅有少量二级负荷时，也可装设一台变压器，但变电所低压侧必须有足够容量的联络电源作为备用。 2.季节性负荷变化较大根据实际负荷的大小，相应投入变压器的台数，可做到经济运行、节约电能。 3.集中负荷容量较大虽为三级负荷，但一台变压器供电容量不够，这时也应装设两台及以上变压器。
当备用电源容量受到限制时，宜将重要负荷集中并且与非重要负荷分别由不同的变压器供电，以方便备用电源的切换。 二、容量选择 变压器容量的选择，要根据它所带设备的计算负荷，还有所带负荷的种类和特点来确定。首先要准确求计算负荷，计算负荷是供电设计计算的基本依据。确定计算负荷目前最常用的一种方法是需要系数法，按需要系数法确定三相用电设备组计算负荷的基本公式为： 有功计算负荷（kw ） c m d e P P K P == 无功计算负荷（kvar ） tan c c Q P ?= 视在计算负荷（kvA ） cos c c P S ?= 计算电流（A ） c I = 式中 N U ——用电设备所在电网的额定电压（kv ）; d K ——需要系数； 例如：某380V 线路上，接有水泵电动机5台，共200kW ，另有通风机5台共55kW ，确定线路上总的计算负荷的步骤为 （1）水泵电动机组 查表得d K =~(取d K =，cos 0.8?=，tan 0.75?=，因此 （2）通风机组 查表得d K =~(取d K =，cos 0.8?=，tan 0.75?=，因此

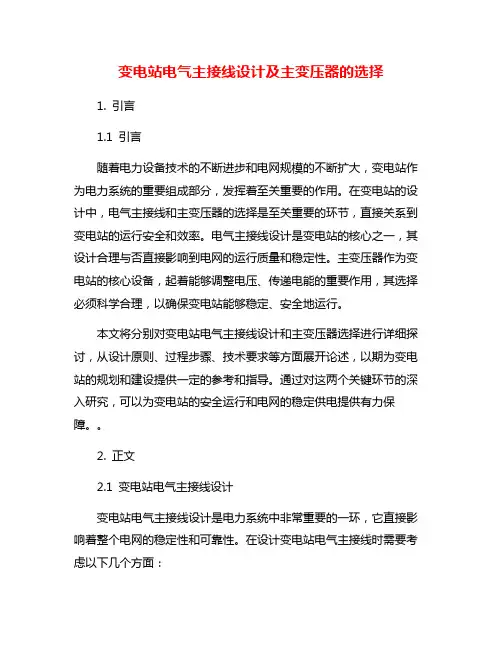

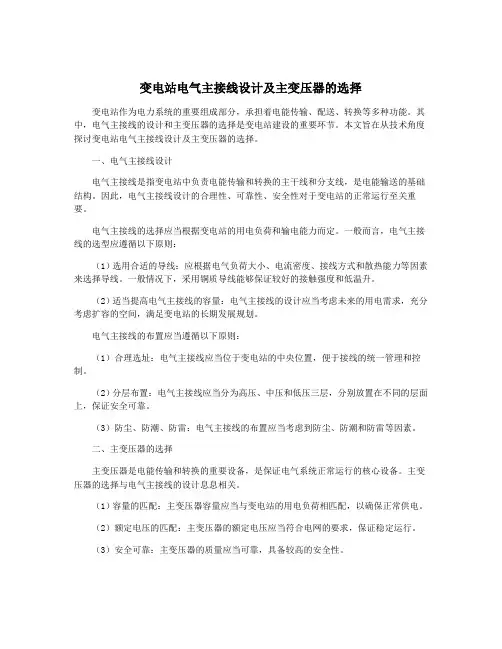

变电站电气主接线设计及主变压器的选择 为了保证变电站的稳定运行，就需要对相应设备进行更正改革。目前，计算机智能化技术对电力工作的影响较大，大部分电压变更以智能操作为主，这种自动化的电力变更技术在最大程度上降低了电力工作的人工成本。因此，为了保证更高效的完成电力运输工作，相关技术人员就需要以可靠性、适应性、可操控性等为主要目标，以智能系统为辅助工具，设计出适合现阶段电力发展的主接线。 标签：变电站;主接线设计;主变压器选择 引言 目前，电力系统已经成为生产生活中的重要支撑，其中电气主接线是以电源和出线为主体，是构成电力系统的重要环节，由各种电力设备和连接线组成。因此，重视电力系统电气主接线基本要求和关键因素，才能够使电力系统更好地为生产生活服务，才能让变电站的电力系统发挥更大的作用。电气主接线与电力系统、电站规模、枢纽布置、地形条件、动能参数以及电站运行方式等因素密切相关，而且对变电站电气设备布置、选择、继电保护和控制方式有较大影响。变电站电气主接线的合理设计与否，关系变电站的长期安全、可靠、经济运行。继电保护与控制方式有密切联系，是变电站供电设计的重要环节之一。本文以中小型变电站电气主接线设计为例，根据变电站电气主接线的类型、基本要求以及实际情况，对中小型变电站中电气主接线进行方案设计选择，最后从设计的经济方面和技术方面提出中小型变电站中不同电压等级的电气主接线设计方案。 1变电站电气一次主接线的设计步骤 1）明确主接线设计要求以及详细情况。在对220kV变电站进行一次主接线的设计过程中，最开始要做的就是熟悉了解变电站的具体情况，随后根据变电站电气一次主接线的实际需求入手，秉承“灵活、可靠、经济”的原则，结合实地考察的资料来开展一次主接线设计，制定出优良的主接线方案。2）方案的筛选与确定。在设计过程中，需要结合变电站的实际情况来筛选出最科学、最合适的方案。这是因为对数据资料进行分析后，会在设计过程中呈现不同的方案，在这些方案中往往会存在些许不足，有的还会与变电站的实际运行不相符，所以要进行方案的筛选与确定。3）高压电器设备的选择。针对电气一次主接线的设计方案进行电压、电流的分析，使其能充分满足系统运行的需求，同时将对变压器的损坏程度降到最低。对220kV变电站来讲，其运行需要连接很多的电器设备，一次主接线设计方案的目的是保证电器设备的稳定运行，要在方案确定后，根据设计方案来选择合适的高压电器设备。不论是变电站一次主接线设计，还是高压电器设备的选择，都需要充分考虑变电站的实际情况，三者之间要相互配合。 2设计主接线的合理方式 2.1110千伏的主接线
变电站的主变压器选择 一、环境条件 环境包括温、湿度，海拔等大环境，也包括变压器所接入点的电网环境。 1、正常使用环境 DL/T5222-2005规定，电器正常使用的环境条件为：周围空气温度不高于40℃，海拔不超过1000m。 GB1094.1-2013进一步规定变压器冷却设备入口处的空气温度：任何时候不超过40℃（水冷却变压器为20℃），最热月平均不超过30℃，年平均不超过20℃，户外变压器不低于-25℃，户内变压器不低于-5℃。 2、环境对负荷的影响 当变压器工作处空气温度高于40℃，但不高于60℃时，允许降低负荷长期使用，但空气温度每降低1K，减少额定电流负荷1.8%；空气温度每降低1K，增加额定负荷的0.5%，但最大过负荷不超过额定电流负荷的20%。 3、环境对温升的影响 GB1094.1-2013规定绝缘系统温度为105℃的固体绝缘，且绝缘液体为矿物油或燃点不大于300℃的合成液体（冷却方式第一个字母为O）的变压器的温升限值见表1： 表1变压器的温升限值 部位温升限值（K） 顶层绝缘液体60 绕组平均（用电阻法测量）： ——ON或OF冷却方式——OD冷却方式65 70 绕组热点78 上述限值对牛皮纸和改性纸均适用。 特殊运行条件下推荐的温升限值的修正值见表2： 表2温升限值的修正值 环境温度（℃） 温升限值修正值（K）年平均月平均最高 152535+5 2030400 253545-5 304050-10 354555-15 此表中温升限值为相对应于表1的值，可用插值法求得。 海拔超过1000米时，对于自冷式变压器（冷却方式后两位字母为AN）每增加400米，温升限值减少1K，对于风冷式变压器（冷却方式后两位字母为AF），每增加250米，温升限值减少1K。 海拔高度低于1000米时，可做逆修正。 4、特殊使用条件 根据DL/T5222，下述环境条件为特殊使用条件，设计时应采取防护措施，否则应与制造厂协商。 1）有害的烟或蒸汽，灰尘过多或带有腐蚀性，易爆的灰尘或气体的混合物、蒸汽、盐雾、过潮或滴水等；
主变压器容量的选择 2.1 主变压器的选择 主变压器是主接线的中心环节，其台数、容量和型式的初步选择是构成各种 主接线的基础，并对发电厂和变电所的技术经济性有很大影响。 2.1.1 主变容台数的选择 （1）对大城市郊区的一次变，在中、低压侧构成环网情况下，装两台主变为宜。 （2）对地区性孤立的一次变或大型的工业专用变电所，设计时应考虑装三台的可能性。 （3）对规划只装两台主变的变电所，其主变基础宜大于变压器容量的1-2级设计，以便负荷发展时更换主变。 变压器的容量、台数直接影响到变电站的电气主接线形式和配电装置的结构。它的确定除了依据传递容量基本原始资料外，还要根据电力系统5—10 年的远景 发展计划，输送功率的大小、馈线回路数、电压等级以及接入电力系统中的紧密 程度等因素，进行综合分析与合理的选择。 （4）在有一级，二级负荷的变电站中，应该装设两台主变电压器。当技术经济比较合理时主变压器的台数也可以多于两台。如果变电站可由中、低压侧电力网中取得足够能量的备用电源时，可以装设一台主变压器。 （5）装设两台及其以上主变压器的变电站中，当断开一台时，其余主变压器的容量应保证用户一级负荷和部分二级负荷（一般不应小于主变压器容量的60%）。具有三种电压等级的变电站中，如果通过主变压器各侧绕组的功率均达到主变压器容量的15%时，主变电压器宜采用三绕组变压器。 2.1.2 主变容量选择 根据“ 35?110KV变电所设计规范”主要变压器的台数和容量，应根据地区 供电条件、负荷性质、用电容量和运行方式等条件综合考虑确定。在有一、二级负荷变电所中宜装设两台主变压器，当技术经济比较合理时，可装设两台以上主变压器。装有两台及以上主变压器的变电所，当断开一台时，其余主变压器的容量不应小于60％的全部负荷，并应保证用户的一、二级负荷。具有三种电压的变电所，如通过主变压器各侧线圈的功率均达到该变压器的15％以上，主要变 压器宜采用三线圈变压器。 由于我国电力不足、缺电严重、电网电压波动较大。变压器的有载调压是改善电压质量、减少电压波动的有效手段。对电力系统，一般要求110KV及以下变电所至少采用一级有载调压变压器，因此城网变电所采用有载调压变压器的较多。 2.1.3 主变容量选择原则 1）主变容量选择一般应按变电所建成后5-10年的规划负荷选择，并适当
第三章变压器的选择 3.1 主变压器台数的确定 变压器设计规范中一、二级负荷的变电所中宜装设两台主变压器，当技术经济比较合理时，可装设两台以上的主变压器，如变电所中可由中、低压侧电力网取得足够容量的备用电源时，可装设一台主变压器。装有两台及两台以上主变压器的变电所，当断开一台时，其余变压器的容量不应小于60%的全部负荷并应保证用户的一、二级负荷。已知系统情况为本站经2回110kv线路与系统相连，分别用于35kv和10kv向本地用户供电。在该待设计变电所供电的负荷中，同时存在有一、二级负荷。故在本设计中选择两台主变压器。 3.2 主变压器型号和容量的确定： 1．主变容量一般按变电所建成后5～10年的规划负荷来进行选择，并适当考虑远期10～20年的负荷发展。对于城郊变电所，主变压器容量应与城市规划相结合。 2．根据变电所所带负荷的性质和电网结构来确定主变的容量。对于有重要负荷的变电所，应考虑当一台主变压器停运时，其余主变压器的容量一般应满足60%。考虑变压器有1.3倍事故过负荷能力，则0.6*1.3=78%，即退出一台时，可以满足78%的最大负荷。本站主要负荷占60%，在短路时（2小时）带全部主要负荷和一半左右Ⅰ类负荷。在两小时内进行调度，使主要负荷减至正常水平。 主变压器的容量为： S n=0.6P max/ cos（2-1） =0.6×(10+3.6)/0.85 =9.6MV A =9600KV A 3.相数选择 变压器有单相变压器组和三相变压器组。在330kv及以下的发电厂和变电站中，一般选择三相变压器。单相变压器组由三个单相的变压器组成，造价高、占地多、运行费用高。只有受变压器的制造和运输条件的限制时，才考虑采用单相变压器组，因此在本次设计中采用三相变压器组。 4.绕组数选择：在具有三种电压等级的变电所中，如果通过主变各绕组的功 率达到该 变压器容量的15%以上，或在低压侧虽没有负荷，但是在变电所内需要装无功补偿设备时，主变压器宜选用三绕组变压器。
变压器容量大小选择 Prepared on 24 November 2020
变压器容量大小选择 一、按变压器的效率最高时的负荷率βM来计算变压器容量 当建筑物的计算负荷确定后，配电变压器的总装机容量为： S=Pjs/βb×cosφ2(KVA) (1) 式中Pjs——建筑物的有功计算负荷KW; cosφ2——补偿后的平均功率因数，不小于; βb——变压器的负荷率。 因此，变压器容量的最终确定就在于选定变压器的负荷率βb。 我们知道，当变压器的负荷率为： βb=βM=Po/PKH (2) 时效率最高 式中Po——变压器的空载损耗; PKH——变压器的短路损耗。 然而高层建筑中设备用房多设于地下层，为满足消防的要求，配电变压器一般选 用干式或环氧树脂浇注变压器，表一为国产SGL型电力变压器最佳负荷率。 表国产SGL型电力变压器最佳负荷率βm 容量(千伏安) 500 630 800 1000 1250 1600 空载损耗(瓦) 1850 2100 2400 2800 3350 3950 负载损耗(瓦) 4850 5650 7500 9200 11000 13300 损失比α2： 最佳负荷率βm%
技术文章选择变压器容量的简便方法: 我们在平时选用配电变压器时,如果把变压器容量选择过大,就会形成“大马拉小车”的现象。这不仅增加了设备投资,而且还会使变压器长期处于空载状态,使无功损失增加。如果变压器容量选择过小,将会使变压器长期处与过负荷状态,易烧毁变压器。因此,正确选择变压器容量是电网降损节能的重要措施之一,在实际应用中,我们可以根据以下的简便方法来选择变压器容量。高频变压器变压器容量本着“小容量，密布点”的原则，配电变压器应尽量位于负荷中心，供电半径不超过千米。配电变压器的负载率在～之间效率最高，此时变压器的容量称为经济容量。如果负载比较稳定，连续生产的情况可按经济容量选择变压器容量。 对于仅向排灌等动力负载供电的专用变压器，一般可按异步电动机铭牌功率的倍选用变压器容量。一般电动机的启动电流是额定电流的4~7倍,变压器应能承受住这种冲击,直接启动的电动机中最大的一台的变压器容量,一般不应超过变压器容量的30%左右。应当指出的是：排灌专用变压器一般不应接入其他负荷，以便在非排灌期及时停运，变压器容量减少电能损失。 对于供电照明、农副业产品加工等综合用电变压器容量的选择，要考虑用电设备的同时功率，可按实际可能出现的最大负荷的倍选用变压器容量。 根据农村电网用户分散、负荷密度小、负荷季节性和间隙性强等特点，可采用调容量变压器。调容量变压器是一种可以根据负荷大小进行无负荷调整容量的变压器,它适宜于负荷季节性变化明显的地点使用。 变压器容量对于变电所或用电负荷较大的工矿企业，一般采用母子变压器供电方式，其中一台（母变压器）按最大负荷配置，另一台（子变压器）按低

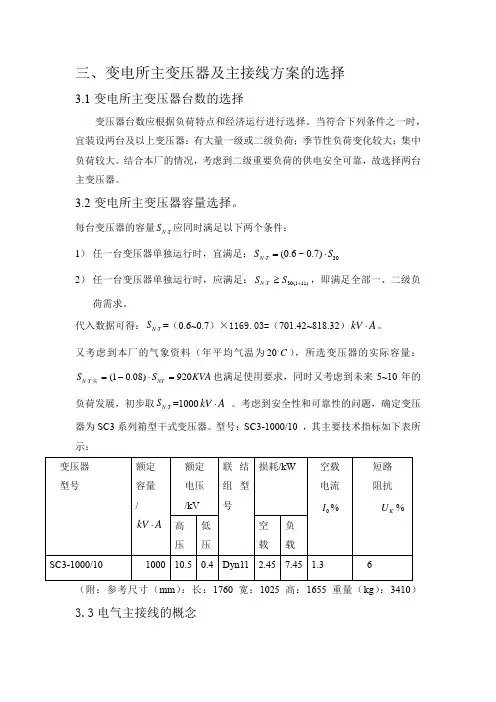

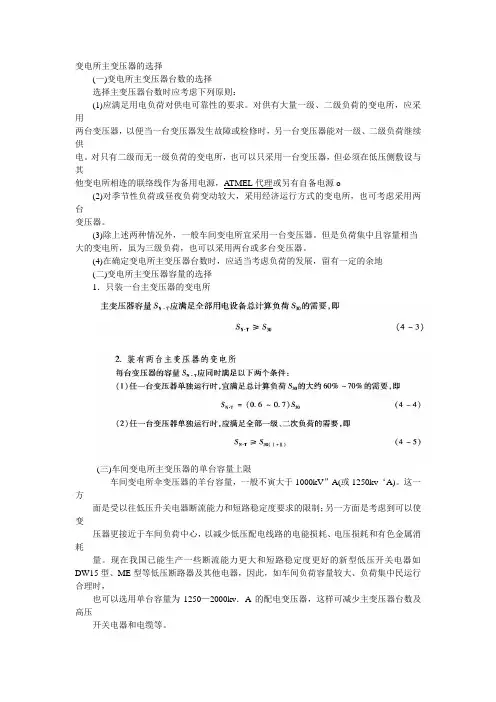

三、变电所主变压器及主接线方案的选择 3.1变电所主变压器台数的选择 变压器台数应根据负荷特点和经济运行进行选择。当符合下列条件之一时， 宜装设两台及以上变压器：有大量一级或二级负荷；季节性负荷变化较大；集中负荷较大。结合本厂的情况，考虑到二级重要负荷的供电安全可靠，故选择两台主变压器。 3.2变电所主变压器容量选择。 每台变压器的容量N T S ?应同时满足以下两个条件： 1） 任一台变压器单独运行时，宜满足：30(0.6~0.7)N T S S ?=? 2） 任一台变压器单独运行时，应满足：30(111)N T S S ?+≥，即满足全部一、二级负 荷需求。 代入数据可得：N T S ?=（0.6~0.7）×1169.03=（701.42~818.32）kV A ?。 又考虑到本厂的气象资料（年平均气温为20C o ），所选变压器的实际容量：(10.08)920N T NT S S KVA ?=-?=实也满足使用要求，同时又考虑到未来5~10年的负荷发展，初步取N T S ?=1000kV A ? 。考虑到安全性和可靠性的问题，确定变压器为SC3系列箱型干式变压器。型号：SC3-1000/10 ，其主要技术指标如下表所示： （附：参考尺寸（mm ）：长：1760宽：1025高：1655 重量（kg ）：3410） 3.3电气主接线的概念
发电厂、变电所的一次接线是由直接用来生产、汇聚、变换、传输和分配电能的一次设备的一次设备构成的，通常又称为电气主接线。主接线代表了发电厂（变电所）电气部分的主体结构，是电力系统网络结构的重要组成部分。它对电气设备选择、配电装置布置、继电保护与自动装置的配置起着决定性的作用，也将直接影响系统运行的可靠性、灵活性、经济性。因此，主接线必须综合考虑各方面因素，经技术经济比较后方可确定出正确、合理的设计方案。 3.4电气主接线设计需要考虑的问题 在进行变电站电气接线设计时，需要重点考虑以下一些问题：（1）需要考虑变电所在电力系统中的位置，变电所在电力系统中的地位和作用是决定电气主接线的主要因素。变电所是枢纽变电所、地区变电所、终端变电所、企业变电所、还是分支变电所，由于它们在电力系统中的地位和作用不同，对其电气主接线的可靠性、灵活性和经济性的要求了也不同。（2）要考虑近远期的发展规模，变电所电气主接线的设计，应根据5到10年电力发展规划进行。根据负荷的大小、分布、增长速度、根据地区网络情况和潮流分布，分析各种可能的运行方式，来确定电气主接线的形式以及连接电源灵数和出线回数。（3）考虑负荷的重要性分级和出线回数多少对电气主接线的影响，对一级负荷，必需有两个独立电源供电，且当一个电源失去后，应保证全部一级负荷不间断供电，且当一个电源失去后，应保证大部分二级负荷供电。（4）考虑主变台数对电气主接线的影响，变电所主变的台数对电气主接线的选择将产生直接的影响，传输容量不同，对主接线的可靠性，灵敏性的要求也不同。（5）考虑备用容量的有无和大小对电气主接线的影响，发、送、变的备用容量是为了保证可靠的供电，适应负荷突增、设备检修、故障停运情况下的应急要求。电气主接线的设计要根据备用容量的有无有所不同，例如，当断路器或母线检修时，是否允许线路、变压器停运；当线路故障时允许切除线路、变压器的数量等，都直接影响着电气主接线的形式。 3.5主接线方案的选择 3.5.1 电气主接线设计的基本要求 电气主接线应满足以下基本要求： a具有一定的灵活性 主接线在力求简单、明了、操作方便的同时，也要求有一定的灵活性，以适
变压器选型计算（主变、厂变、集电变、启动/备用变等） 风电场电气主接线（方案B） 电气设备选型计算（2班4组) 目录 1.前言 (2) 2.变压器选择原则 (3) 3.变压器选型计算 (3) （1）主变压器 (3) （2）集电变压器 (5) （3）场用变压器 (5) （4）启/备变压器 (6)
4.心得体会 (8) 5.参考资料 (9)
一.前言 本学期在石阳春老师的带领下我们学习了《风电场电气系统》课程，主要讲述风电场电气部分的系统构成和主要设备，包括与风电场电气相关的各主要内容。主要内容为风电场电气系统的基本构成、主接线设计，风电场主要电气一次设备的结构、原理、型式参数及电气一次设备的选取，风电场电气二次系统、风电场的防雷和接地，风电场中的电力电子技术应用等。课程设计是对学生所学课程内容掌握情况的一次自我验证，有着极其重要的意义。通过课程设计能提高学生对所学知识的综合应用能力，能全面检查并掌握所学内容。通过本课程的课程设计，使学生巩固风电场电气工程的基础理论知识和基本计算方法，了解电力工业的内在关系和电气系统设计原理，熟悉电力行业规范和标准，具备应用理论知识分析和解决实际问题的能力和工程意识，为将来从事工程设计、设备安装、系统调试、维护保养等工作打下良好的基础。本次课程设计2班4组的主要任务是完成方案电气设备选型计算，并与2班1组配合，对所设计的方案进行经济性分析计算；完成方案A的电气设备选型。我在小组中负变压器的选型和相关计算。
二.变压器选择原则 风电场中的变压器包括主变压器、集电变压器和场用变压器。 风电场各种变压器容量的确定方法如下： （1）集电变压器 集电变压器的选择，可以按照常规电厂中单元接线的机端变压器的选择方法进行。即：按发电机额定容量扣除本机组的自用负荷后，留10%的裕度确定 （2）升压站的主变压器 对于升压站中的主变压器，则参照常规发电厂有发电机电压母线的主变压器进行选择： ①主变容量的选择应满足风电场对于能量输送的要求，即主变压器应能够将低压母线上的最大剩余功率全部输送入电力系统。 ②有两台或多台主变并列运行时，当其中容量最大的一台因故退出运行时，其余主变在允许的正常过负荷范围内，应能输送母线最大剩余功率。 （3）场用变压器 风电场场用变压器的选择，容量按估算的风电场内部负荷并留一定的裕度确定。 变压器的台数与电压等级、接线形式、传输容量、与系统的联系紧密程度等因素有密切关系： ①与系统有强联系的大型、特大型风电场，在一种电压等级下，升压站中的主变应不少于2台。 ②与系统联系较弱的中、小型风电场和低压侧电压为6-10kV的变电所，可只装1台主变压器。 三.变压器选型计算 1.主变压器 1）风电场全场总装机容量为： Pn=69×1.5MW=103.5MW 2）主变压器台数的选择： 本方案采用单母线分段设计，应有两台主变压器同时工作，考虑变压器检修，应设一台备用变压器，所以风电场中应装设三台主变压器。 3）主变压器容量的选择： =Pn/0.8=129375 kVA 总容量 Sn 总 每台容量 Sn=0.5×Sn =64687.5 kVA 总
变压器容量的选择 近年来，随着人民生活水平不断提高，住宅建设高速增长，出现了大量成片的住宅小区，加之大量私营企业的增加，变压器容量的选择不能仅仅是所有负荷的百分之几，负荷预测就显得更为重要。 1住宅用电负荷预测 需用系数法：依据人们的生活习惯，可能使用的电气设备有：灯具 300W 音响600W 电视机400W 冰箱200W 微波炉或电饭煲1800W 饮水机100W抽油烟机200W洗衣机200W热水器1500W空调2500W 其它未知设备600V Y合计8400W有些大型住宅的居民还增加空调、电视机、或双卫生间，用电容量将大幅增加，约为16 000W据统计，居民用电的最大负荷出现在夏季19~22时间段，这时用电负荷约为3800V y是用电设备容量的45%所以需用系数为0.45。一般住宅的计算负荷取3800V y大一些住宅取9500W Pjs=KxPs Pjs--- 计算负荷Ps---设备容量 单位面积法：按《中华人民共和国电力法》、《电力供应与使用条例》有关规定，一户一表工程应满足居民用电在30-50年内增长达到中等电气化的目标。住宅用电中等电气化水平是在普及电视机、洗衣机、电冰箱、电饭煲等家用电器的基础上，考虑空调或电热器进入居民家庭，炊事用具初步电气化，每户住宅日均用电水平达到7~20kwh根据经济发展水平和居民用电消费结构的不同，一户一表进户线及户内
配线的改造应能保障今后30~50年内不再改造，其供电能力达到 4~10KW勺水平、最低不低于50W/m2的居民小区用电设计标准。Pjs二p x S p ---建筑面积的负荷密度，即50W/m2 2变压器的选择 同时系数法:Pjs=K刀KxPs K刀---同时系数 住宅小区内居民由于作息时间不同，同时系数偏小，取同时系数一般为50 户以下0.55、50?100 户为0.45、100?200 户0.40、200 户以上取0.35。 由于居民用电基本没有无功补偿，取负荷功率因数0.7。 例如：在一住宅区有490户住户，确定变压器容量为多大？ 用需用系数法计算小区的负荷为： Pjs=KxPs=3.8 x 490=1862KW 用单位面积法计算小区的负荷，每户按5KW十算，则 Pjs=490 x 5=2 450KW 因490>200 户取Kx=0.35 Pjs=2450 x 0.35=857.5KW Sjs二Pjs/cos ①=857.5/0.7=1 225KVA 规范规定:居民小区单台变压器容量不宜大于630KVA可取两台 630KVA的变压器。 3私立小厂的变压器容量的选择
主变压器容量的选择 2.1主变压器的选择 主变压器是主接线的中心环节，其台数、容量和型式的初步选择是构成各种主接线的基础，并对发电厂和变电所的技术经济性有很大影响。 2.1.1主变容台数的选择 （1）对大城市郊区的一次变，在中、低压侧构成环网情况下，装两台主变为宜。 （2）对地区性孤立的一次变或大型的工业专用变电所，设计时应考虑装三台的可能性。 （3）对规划只装两台主变的变电所，其主变基础宜大于变压器容量的1-2级设计，以便负荷发展时更换主变。 变压器的容量、台数直接影响到变电站的电气主接线形式和配电装置的结构。它的确定除了依据传递容量基本原始资料外，还要根据电力系统5—10年的远景发展计划，输送功率的大小、馈线回路数、电压等级以及接入电力系统中的紧密程度等因素，进行综合分析与合理的选择。 （4）在有一级，二级负荷的变电站中，应该装设两台主变电压器。当技术经济比较合理时主变压器的台数也可以多于两台。如果变电站可由中、低压侧电力 网中取得足够能量的备用电源时，可以装设一台主变压器。 （5）装设两台及其以上主变压器的变电站中，当断开一台时，其余主变压器的容量应保证用户一级负荷和部分二级负荷（一般不应小于主变压器容量的60%）。具有三种电压等级的变电站中，如果通过主变压器各侧绕组的功率均达到主变压器容量的15%时，主变电压器宜采用三绕组变压器。 2.1.2主变容量选择 根据“35～110KV变电所设计规范”主要变压器的台数和容量，应根据地区供电条件、负荷性质、用电容量和运行方式等条件综合考虑确定。在有一、二级
负荷变电所中宜装设两台主变压器，当技术经济比较合理时，可装设两台以上主变压器。装有两台及以上主变压器的变电所，当断开一台时，其余主变压器的容量不应小于60％的全部负荷，并应保证用户的一、二级负荷。具有三种电压的变电所，如通过主变压器各侧线圈的功率均达到该变压器的15％以上，主要变压器宜采用三线圈变压器。 由于我国电力不足、缺电严重、电网电压波动较大。变压器的有载调压是改善电压质量、减少电压波动的有效手段。对电力系统，一般要求110KV 及以下变电所至少采用一级有载调压变压器，因此城网变电所采用有载调压变压器的较多。 2.1.3 主变容量选择原则 （1）主变容量选择一般应按变电所建成后5-10年的规划负荷选择，并适当考虑到远期几年发展，对城郊变电所，主变容量应与城市规划相结合。 （2）根据变电所带负荷性质和电网结构来确定主变容量，对有重要负荷的变电站应考虑一台主变压器停运时，其余主变压器容量在计及过负荷能力后的允许时间内，应保证用户的一、二级负荷；对一般性变电站，当一台主变停运时，其余主变压器应能保证全部负荷的60％。 (3)同级电压的单台降压变压器容量的级别不宜太多，应从全网出发，推行系列化，标准化。（主要考虑备用品，备件及维修方便） 2.1.4主变容量和台数选择计算 （1）35KV 中压侧： 其出线回路数为6回，85.0=t K ,结合“1. 2变电站的负荷分析”35kv 负荷情况分析表1－1知： t k P P P P S kv %)51(cos 水泥厂二 水泥厂一郊二35++++=?郊一 ＝85.005.185 .08.48.44.82.7??+++ ＝27.048MVA （2）10KV 低压侧： 由于其出线回路数共12回，故可取Kt=0.85,结合10kv 负荷情况分析可知：
变压器容量大小选择 一、按变压器的效率最高时的负荷率βM来计算变压器容量 当建筑物的计算负荷确定后，配电变压器的总装机容量为： S=Pjs/βb×cosφ2(KVA) (1) 式中Pjs ——建筑物的有功计算负荷KW; cosφ2——补偿后的平均功率因数，不小于0.9; βb——变压器的负荷率。 因此，变压器容量的最终确定就在于选定变压器的负荷率βb。 我们知道，当变压器的负荷率为： βb=βM=Po/PKH (2) 时效率最高 式中Po——变压器的空载损耗; PKH ——变压器的短路损耗。 然而高层建筑中设备用房多设于地下层，为满足消防的要求，配电变压器一般选 用干式或环氧树脂浇注变压器，表一为国产SGL型电力变压器最佳负荷率。 表国产SGL型电力变压器最佳负荷率βm 容量(千伏安) 500 630 800 1000 1250 1600 空载损耗(瓦) 1850 2100 2400 2800 3350 3950 负载损耗(瓦) 4850 5650 7500 9200 11000 13300 损失比α2：2.62 2.69 3.13 3.20 3.28 3.37 最佳负荷率βm% 61.8 61.0 56.6 55.2 55.2 54.5 技术文章选择变压器容量的简便方法: 我们在平时选用配电变压器时,如果把变压器容量选择过大,就会形成“大马拉小车”的现象。这不仅增加了设备投资,而且还会使变压器长期处于空载状态,使无功损失增加。如果变压器容量选择过小,将会使变压器长期处与过负荷状态,易烧毁变压器。因此,正确选择变压器容量是电网降损节能的重要措施之一,在实际应用中,我们可以根据以下的简便方法来选择变压器容量。高频变压器 变压器容量本着“小容量，密布点”的原则，配电变压器应尽量位于负荷中心，供电半径不超过0.5千米。配电变压器的负载率在0.5～0.6之间效率最高，此时变压器的容量称为经济容量。如果负载比较稳定，连续生产的情况可按经济容量选择变压器容量。 对于仅向排灌等动力负载供电的专用变压器，一般可按异步电动机铭牌功率的1.2倍选用变压器容量。一般电动机的启动电流是额定电流的4~7倍,变压 器应能承受住这种冲击,直接启动的电动机中最大的一台的变压器容量,一般不应超过变压器容量的30%左右。应当指出的是：排灌专用变压器一般不应接入其他负荷，以便在非排灌期及时停运，变压器容量减少电能损失。 对于供电照明、农副业产品加工等综合用电变压器容量的选择，要考虑用电设备的同时功率，可按实际可能出现的最大负荷的1.25倍选用变压器容量。 根据农村电网用户分散、负荷密度小、负荷季节性和间隙性强等特点，可采
目录 1 绪论 (2) 2 变电站主变压器及所用变的选择 (4) 2.1 主变压器的选择 (4) 2.1.1 主变压器台数的选择 (4) 2.1.2 主变压器容量的选择 (5) 2.1.3主变相数及接线组别的选择 (5) 2.1.4结论 (6) 3 电气主接线的设计 (6) 3.1主接线的设计原则和要求 (6) 3.2本所主接线的设计 (7) 3.2.1 设计步骤 (7) 3.2.2 初步方案设计 (7) 3.2.3．本变电所主接线方案的确定 (8) 3.2.4选择结果 (9) 4 短路电流的计算 (10) 4.1短路电流 (10) 4.1.1短路电流计算的目的 (10) 4.1.2短路电流计算的一般规定 (10) 5 母线的选择与校验 (15) 5.1母线的选择 (15) 5.2母线热稳定校验 (16) 5.3母线动稳定性 (16)
6 断路器的选择与校验 (17) 6.1初选断路器型号 (17) 6.2确定短路计算点及相应短路电流 (18) 6.3校验开断能力 (18) 6.4校验动稳定 (18) 6.5校验热稳定 (18) 7 隔离开关的选择 (19) 8 绝缘子的选择与校验 (19) 结束语 (20) 参考文献 (21) 附录 (21) 1绪论 变电所是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。现在，我国电力工业已经进入了大机组、大电厂、大电网、超高压、自动化、信息化发展的新时期。随着我国经济的蓬勃发展，电网的规模越来越大，电压越来越高，电网调度、安全可靠供电要求以及经济运行和管理水平都形成了一种新的格局。利用微机实施监控取代常规的控制保护方式，实现变电所的综合自动化，进而施行无人值班，已成为各级电力部门的共识。在我国城乡电
规格按电压来说分36 伏,110伏,0.4 千伏,10 千伏,22千伏,6 千伏,35 千伏,110 千伏,220千伏,350 千伏,200 千伏,500 千伏,250 千伏,600 千伏按容量来说我国现在变压器的额定容量是按照R10 优先系数,即按10 的开10 次方的倍数来计算，50KV A，80KV A，100KV A 等变压器的型号太多了变压器的型号由：变压器绕组数+相数+冷却方式+是否强迫油循环+有载或无载调压+设计序号+“-”+容量+高压侧额定电压组成。如：SFPZ9-120000/110 指的是三相（双绕组变压器省略绕组数，如果是三绕则前面还有个S）双绕组强迫油循环风冷有载调压，设计序号为9，容量为120000KV A，高压侧额定电压为110KV 的变压器。容量的话国家标准容量为：30，50，63，80，100，125，160，200，250，315，400，500，630，800，1000，1250，1600，2000 变压器容量单位KV A? 10KV A 的变压器,最大可以接多少KW 的电器? 30KVA 的变压器,最大可以接多少KW 的电器? 我们计划租用一个车间,有动力电380V,变压器容量30KVA.我要安装一个电热炉75KW,电焊机53KW,还有其他小功率电器.变压器容量够吗? 变压器使用KV A 做单位，原因是在负载没有确定的情况下，是不能得到有功功率（符号P，单位KW）和无功功率（符号Q，单位KV AR）的大小的，只有使用KV A 为单位，表示视在功率，符号S。S^2=P^2+Q^ 2 你可以理解负载为纯阻抗时，变压器的有功功率。另外，如何根据以KV A 作单位的变压器产量，计算出变压器的台数呢？将负载的大小除以变压器容量，留出余度，就是变压器台数，如果功率因数很小，就要多加几台变压器，但这样不是很经济，更好的办法是进行无功补偿。你可以参考一下负载的功率大小，以及功率因数，如果功率因数没有的话，可以估计取0.8，（电力变压器一般是110KV、220KV、500KV）问题补充：110KV 的变压器，是不是指它输出的最高电压为110KV？不是最高输出电压，而是额定输出电压。也就是一次侧输入额定电压时，二次侧输出的电压，你可以理解为正常工作电压。首先选择变压器的额定电压。高压侧电压与所接入电网电压相等，低压侧电压比低压侧电网的电压高10%或5%（取决变压器电压等级和阻抗电压大小）；额定容量选择。计算变压器所带负荷的大小（要求统计最大综合负荷，将有功负荷kW 值换算成视在功率kV A），如果是两台变压器，那么每台变压器的容量可按照最大综合负荷的70%选择，一台变压器要按总负荷考虑，并留有适当的裕度。其它名牌参数可结合变压器产品适当考虑。 例如：选择35/10kV 变压器。假定最大负荷为3500kW，功率因数为0.8，选两台变压器，容量S=0.7×3500/0.8=3062kV A，可选择3150kV A 的变压器，电压比为35kV/10.5kV。再从产品目录中选择型号。选择两台变压器时，考虑一台停运或故障时，另一台能送出70%以上的功率，这是规程规定的。0.8 是初步考虑负荷的功率因数大致取值。如果选1 台变压器，就不乘0.7 那么有功功率怎么换算成视在功率呢？不好意思本人基础很差~~ 还想再详细点你那个S=0.7×3500/0.8=3062kV A 中的0.7 是什么？小区如何配变压器有10 栋楼四个单元六层每层三户,公式如何算? 要看小区有没有商户，有没有电梯1）需用系数法：小区内的住宅面积可分为三类：60m2 以下的为小型，60～100m2 为中型，100m2 以上为大型。随着人们生活水平的提高，家用电器逐渐增多，特别是空调、热水器、电磁灶或微波炉等大功率家用电器进入普通家庭，家庭用电由原来纯照明向多功能方向发展。一般小型住宅每户的设备容量为：照明用电容量300W；娱乐用电容量（包括电视机、VCD 或DVD、音响、电脑等）900W；卫生间用电容量（包括洗衣机、热水器、排风扇等）3500W；厨房用电容量（包括电饭煲、电热开水器、电冰箱、排风扇等）3500W；空调用电容量为1500W，合计用电容量8400W. 中型住宅的居民，每户除照明用电容量外，还要增加空调、电视机，用电容量将增加1950W，总容量为10350W，约为小型住宅的1.25 倍。大型住宅的居民每户因为经济条件宽裕，一般为双卫生间，用电容量将大幅增加，约为小型住宅的2.5 倍。据统计，居民用电的最大负荷出现在夏季19～22 时间段，这时用电负荷约3800W，是用电设备容量的45%，所以取需用系数为0.45.小型住宅的计算负荷取每户3800W，中型住宅取每
变压器容量选择计算步骤 当我们提到变压器容量的时候，很多人不知道变压器容量计算公式是什么。那么变压器容量怎么计算呢?下面就跟电工学习网一起来看看吧。 一、变压器容量计算公式 1、计算负载的每相最大功率 将A相、B相、C相每相负载功率独立相加，如A相负载总功率10KW，B相负载总功率9KW，C相负载总功率11KW，取最大值11KW。(注：单相每台设备的功率按照铭牌上面的最大值计算，三相设备功率除以3，等于这台设备的每相功率。) 例如：C相负载总功率=(电脑300WX10台)+(空调2KWX4台)=11KW
2、计算三相总功率 11KWX3相=33KW(变压器三相总功率) 三相总功率/0.8，这是最重要的步骤，目前市场上销售的变压器90%以上功率因素只有0.8，所以需要除以0.8的功率因素。 33KW/0.8=41.25KW(变压器总功率) 变压器总功率/0.85，根据《电力工程设计手册》，变压器容量应根据计算负荷选择，对平稳负荷供电的单台变压器，负荷率一般取85%左右。 41.25KW/0.85=48.529KW(需要购买的变压器功率)，那么在购买时选择50KVA的变压器就可以了。
二、关于变压器容量计算的一些问题 1、变压器的额定容量，应该是变压器在规定的使用条件下，能够保证变压器正常运行的最大载荷视在功率; 2、这个视在功率就是变压器的输出功率，也是变压器能带最大负载的视在功率; 3、变压器额定运行时，变压器的输出视在功率等于额定容量; 4、变压器额定运行时，变压器的输入视在功率大于额定容量;
5、由于变压器的效率很高，一般认为变压器额定运行时，变压器的输入视在功率等于额定容量，由此进行的运算及结果也是基本准确的; 6、所以在使用变压器时，你只要观察变压器输出的电流、电压、功率因数及其视在功率等于或小于额定容量就是安全的(使用条件满足时); 7、有人认为变压器有损耗，必须在额定容量90%以下运行是错误的! 8、变压器在设计选用容量时，根据计算负荷要乘以安全系数是对的。
毕业设计 课题名称：110、35、10kV变电所电气部分设计设计时间：2009年12月 系部：电子信息工程系 班级：************** 姓名：******** 指导老师：********
目录 第一章电气主接线设计及变压器容量的选择 第1．1节主变台数和容量的选择 (1) 第1．2节主变压器形式的选择 (1) 第1．3节主接线方案的技术比较 (2) 第1．4节站用变压器选择 (6) 第1．5节 10KV电缆出线电抗器的选择 (6) 第二章短路电流计算书 第2．1节短路电流计算的目的 (7) 第2．2节短路电流计算的一般规定 (7) 第2．3节短路电流计算步骤 (8) 第2．4节变压器及电抗的参数选择 (9) 第三章电气设备选型及校验 第3．1节变电站网络化解 (15) 第3．2节断路器的选择及校验 (20) 第3．3节隔离开关的选择及校验 (23) 第3．4节熔断器的选择及校验 (24) 第3．5节电流互感器的选择及校验 (29) 第3．6节电压互感器的选择及校验 (29) 第3．7节避雷器的选择及校验 (31) 第3．8节母线和电缆 (33) 设备选择表 (38) 参考文献 (39)
摘要 随着工业时代的不断发展，人们对电力供应的要求越来越高，特别是供电的稳固性、可靠性和持续性。然而电网的稳固性、可靠性和持续性往往取决于变电站的合理设计和配置。一个典型的变电站要求变电设备运行可靠、操作灵活、经济合理、扩建方便。出于这几方面的考虑，本论文设计了一个降压变电站线路；出低压侧电压为10kv,有八回出线,其中有六回是双回路供电。同时对于变电站内的主设备进行合理的选型。本设计选择选择两台SFSZL-31500/110主变压器，其他设备如站用变，断路器，隔离开关，电流互感器，高压熔断器，电压互感器，无功补偿装置和继电保护装置等等也按照具体要求进行选型、设计和配置，力求做到运行可靠，操作简单、方便，经济合理，具有扩建的可能性和改变运行方式时的灵活性。使其更加贴合实际，更具现实意义。关键字：变电站设计
电力变压器是供电系统中的关键设备，其主要功能是升压或降压以利于电能的合理输送、分配和使用，对变电所主接线的形式及其可靠与经济有着重要影响。所以，正确合理地选择变压器的类型、台数和容量，是主接线设计中一个主要问题。 如何选择变压器？ 选用配电变压器时，如果把容量选择过大，就会形成“大马拉小车”的现象。不仅增加了设备投资，而且还会使变压器长期处于空载状态，使无功损失增加。 如果变压器容量选择过小，将会使变压器长期处与过负荷状态。易烧毁变压器。依据“小容量，密布点”的原则，配电变压器应尽量位于负荷中心，供电半径不超过0.5千米。 配电变压器的负载率在0.5～0.6之间效率最高，此时变压器的容量称为经济容量。如果负载比较稳定，连续生产的情况可按经济容量选择变压器容量。 对于仅向排灌等动力负载供电的专用变压器，一般可按异步电动机铭牌功率的1.2倍选用变压器的容量。 一般电动机的启动电流是额定电流的4~7倍，变压器应能承受住这种冲击，直接启动的电动机中最大的一台的容量，一般不应超过变压器容量的30%左右。 应当指出的是：排灌专用变压器一般不应接入其他负荷，以便在非排灌期及时停运，减少电能损失。 对于供电照明、农副业产品加工等综合用电变压器容量的选择，要考虑用电设备的同时功率，可按实际可能出现的最大负荷的1.25倍选用变压器的容量。 根据农村电网用户分散、负荷密度小、负荷季节性和间隙性强等特点，可采用调容量变压器。调容量变压器是一种可以根据负荷大小进行无负荷调整容量的变压器，它适宜于负荷季节性变化明显的地点使用。 对于变电所或用电负荷较大的工矿企业，一般采用母子变压器供电方式，其中一台（母变压器）按最大负荷配置，另一台（子变压器）按低负荷状态选择，就可以大大提高配电变压器利用率，降低配电变压器的空载损耗。 针对农村中某些配变一年中除了少量高峰用电负荷外，长时间处于低负荷运行状态实际情况，对有条件的用户，也可采用母子变或变压器并列运行的供电方式。在负荷变化较大时，根据电能损耗最低的原则，投入不同容量的变压器。 变压器的容量是个功率单位（视在功率），用A V（伏安）或KV A（千伏安）表示。 它是交流电压和交流电流有效值的乘积，计算公式S=UI。变压器额定容量的大小会在其的铭牌上标明。
