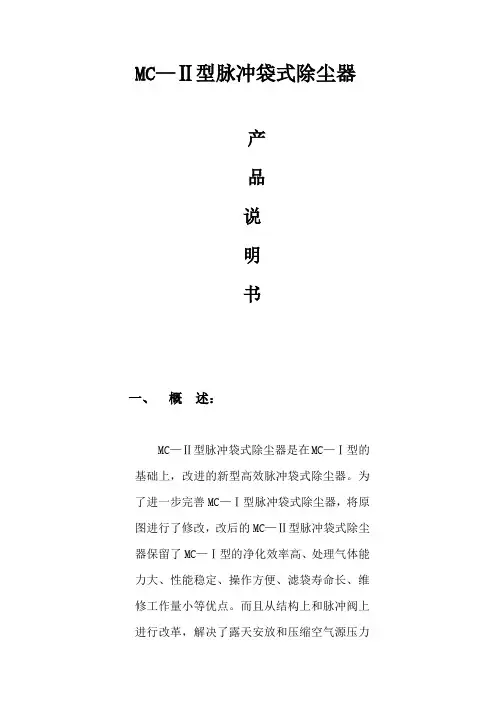

MC—Ⅱ型脉冲袋式除尘器
产
品
说
明
书
一、概述：
MC—Ⅱ型脉冲袋式除尘器是在MC—Ⅰ型的基础上，改进的新型高效脉冲袋式除尘器。为
了进一步完善MC—Ⅰ型脉冲袋式除尘器，将原
图进行了修改，改后的MC—Ⅱ型脉冲袋式除尘
器保留了MC—Ⅰ型的净化效率高、处理气体能
力大、性能稳定、操作方便、滤袋寿命长、维
修工作量小等优点。而且从结构上和脉冲阀上
进行改革，解决了露天安放和压缩空气源压力
低的问题。
MC—Ⅱ型脉冲袋式除尘器，在原Ⅰ型的基
础上有了很大改进，在结构上比较先进合理，
喷吹压力较低，清灰效果好，维修工作量小，
是目前较理想的脉冲袋式除尘器。
二、MC—Ⅱ型脉冲袋式除尘器的特点和结构原理：
(一)特点：
1.MC—Ⅱ型脉冲袋式除尘器在保留了原MC—Ⅰ型除尘器优
点的基础上，采用了低阻力的QMF—20P型脉冲阀，使除
尘器的控制系统和过滤袋等的寿命比MC—Ⅰ型延长一倍
以上，减少了维修工作量。
2.清灰用压缩空气从原来的5—7公斤/厘米2压力，降到现在
的3公斤/厘米2压力，但清灰效果仍可达到5—7公斤/厘米
2压力的效果，从而扩大了使用范围。
3.由于结构上的改进，增强了设备的严密性，漏
风量能够低于10%，进一步提高了产品质量。
4.改革了揭盖装置，滤袋固定方法，为设备
检修和维护改善了劳动条件。
5.喷吹装置增加了防护罩，盖板结构采用了防雨措施，使
除尘器在露天放置不需另设防雨棚，减少了建设投资。
6.清灰部分原来搅龙去掉，装置了YJD系列
型自动回转排灰阀组合关风器。扩大了清灰
使用效果，减少了维修，封密严排灰快。(二)结构原理：河北献县除尘设备厂提供
MC—Ⅱ型脉冲袋式除尘器的基本结构如图1所示，它主要由五部分组成。
1.上箱体：由可掀起的盖板和出风口组成；
2.中箱体：由多孔板、滤袋装置和文氏管
组成；
3.下箱体：由进风口、灰斗和检查门组成；
4.排灰系统：由减速装置和输灰、排灰装
置组成；
5.喷吹系统：由控制仪、控制阀、脉冲阀、
喷吹管、气包和防护装制组成；
6.控制仪表采用JMK—2型脉冲控制仪，WMK
脉冲无触点控制仪。
序号名称序号名称
１上箱体５喷吹清灰系统
２中箱体６控制仪
３下箱体７Ｕ型压力计
４排灰系统
三、MC-Ⅱ脉冲袋式除尘器的工作原理和技术性能：
1．除尘器工作原理：
含尘气体由除尘器进风口进入中，下箱体，通过滤袋进入上箱体的过程中由于滤袋的各种
效应作用。将粉尘气体分离开，粉尘被吸咐在滤
袋上，而气体穿过滤袋由文氏管进入上箱体，从
出风口排出。含尘气体通过滤袋净化的过程中，
随着时间增加，而积在滤袋上的粉尘越来越多，
因而使滤袋的阻力逐渐增加，通过滤袋子的气体
量逐渐减少，为了使除尘器能正常工作所以要把
阻力控制在限定范围内（一般为120-150毫米水
柱）。这样当阻力升到限定范围的时候，由控制
仪就要发出指令按顺序触发各控制阀，开启脉冲
阀。气包内的压缩空气由喷吹管各孔经文氏管喷
射到各对应的滤袋内，滤袋在气流瞬间反向作用
下急剧膨胀，使积在滤袋表面的粉尘脱落，滤袋
得再生。被清掉的粉尘落入灰斗经排灰系统排出
机体，由于积在滤袋上的粉尘定期清除，被净化
的气体正常通过，保证除尘器正常工作。
2．除尘器技术性能:
A、脉冲袋式除尘器选用中的过滤风速V和含尘深度C可参考下表选择：（见表1）
1
过滤风速V米３/分2 2.53 3.54
入口含尘浓度C克/米3≤1510-155-103-5＜3
B、本除尘器不适于高温和有腐蚀性气体净化
最高允许温度。采用“工业208涤纶绒布滤
料，工业温度不得超过120 ℃，采用毛毡滤料
工作温度不得超过80℃，温度在200℃可采用
F-01型针刺滤气呢”。
C、本除尘器承受压力为300毫米水柱。
D、本除尘器进出口装配型式。（见表1-1）
（1）E、F型为MC24、36-Ⅱ型装配形式
（2）检修平以示图供除尘器布置时参考，除尘
器本体没有检修平台
（3）除尘器型号规格及装配形式标记方法：
如选用48袋除A型装配式脉冲除尘器，其标记为
MC60-Ⅱ型-A
MC 60 Ⅱ型 A
上
除尘器性能表表2
序号除尘器型号
技术性能
MC24
—Ⅱ型
MC36
—Ⅱ型
MC48
—Ⅱ型
MC60
—Ⅱ型
MC72
—Ⅱ型
MC84
—Ⅱ型
MC96
—Ⅱ型
MC120
—Ⅱ型
1过滤面积(米
2)
1827364554637290
2滤袋数量(条)24364860728496120
3脉冲阀数量
(个)
4681012141620
4处理风量
(米3/时)
2160—4
300
3250—64
80
4320—8
630
5400—1
0800
6450—12900
7550—15
100
8650—17300
10800—2
0800
5
最大外型尺
寸
(长×宽×高)
1025×167
8
×3
700
1425×1678
×36
96
1823×167
8
×3
676
2225×167
8
×3
676
2625×1678
×3676
3075×1678
×36
76
3949×1678
×3676
4389—1678
×367
6
6脉冲控制仪
表
JMK—2型脉冲控制仪
7
滤袋规格
(直径×长度)
￠125×2050
8除尘效率(%)99—99.5
9
设备阻力
mmH2O
(毫米水柱)
120—150
10过滤风速
(米/分)
2—4
11入口含尘浓
度
(克/米3)
3—15
12
气源压力
(公斤/厘米2)
4
13配用风机型
号
离心式风机
4—72—11—4.5A
4—72—1
1—5A
4—72—11—6C
4—72—11—5A4—72—11—6C
4—72—11—6C4—72—11—8C
14压缩空气耗
量
(米3/分)
0.08—0.
34
0.13—0.5
0.17—0.
67
0.21—0.84
0.25—1.
01
0.3—1.180.34—1.34
0.42—1.6
8
15设备重量(公
斤)
83011061224.301341.441564.322012.352130.222410
注：1.清灰用压缩空气耗量是按喷吹周期0.5—2分钟，喷吹时间0.2秒，喷吹一次每个阀耗气量为0.0035米３计算的。
2.除尘效率以硅石粉和粘土粉试验而得到的效率为
依据，建议采用“208”涤纶绒布作滤袋n=99%，
采用 =2毫米厚细毛毡作滤袋n=99.5%。
四、安装及维护：
１、为了运输方便，本型号除尘器84至120袋分成两大部分，安装处应加橡胶垫，连接螺栓均匀拧紧，以保证除尘
器具有良好的严密性。控制仪、控制阀、滤袋U型压
力计等部件、安装前均匀应加以清理。
２、控制仪表安装接于220伏电源上，开动开关，按数字显示的顺序启动每一个电磁阀（注电磁
阀为220V）。
３、滤袋安装时注意不要划破，要检查框架是否完好，如有损坏要及时修好，磨掉毛刺方可安装，否则要影响
除尘效果，滤袋绒面朝外装好后，上口翻边在花板上
面的铝短管上，用卡带扎紧。
４、本除尘器初次运转前，应对脉冲喷吹系统进
行检查，确认无误方可运行。
５、运转前，应对减速机，轴承的传动部位加注润滑油，减速机注HJ-30号润滑机械油投入运行后，也需定期注
