脉冲袋式除尘器的清灰装置 脉冲袋式除尘器的清灰装置 由脉冲阀、喷吹管、贮气包、诱 导器和控制仪等几部分组成。 脉冲袋式除尘器清灰装置 工作原理如图所示。脉冲阀一端 接压缩空气包，另一端接喷吹 管，脉冲阀背压室接控制阀，脉 冲控制仪控制着控制阀及脉冲 阀开启。当控制仪无信号输出 时，控制阀的排气口被关闭，脉 冲阀喷口处关闭状态；当控制仪 发出信号时控制排气口被打开，脉冲阀背压室外的气体泄掉压力降低，膜片两面产生压差，膜片因压差作用而产生位移，脉冲阀喷吹打开，此时压缩空气从气包通过脉冲阀经喷吹管小孔喷出(从喷吹管喷出的气体为一次风)。当高速气流通过文氏管诱导器诱导了数倍于一次风的周围空气(称为二次风)进入滤袋，造成滤袋内瞬时正压，实现清灰。 (1)脉冲阀脉冲阀是脉冲喷吹清灰装置的执行机构和关键部件，主要分直角式、淹没式和直通式三类，每类有6个规格接口从20～76mm(0.75～3in)。每个阀一次喷吹耗气量30～600m3/min(0.2～0.6MPa)。值得注意的是国产脉冲阀的工作压力直角式阀和直通阀是0.4～0.6MPa，淹没式阀是0.2～0.6MPa；进口产品不管哪一种阀，工作压力范围均是0.06～0.86MPa，两类阀没有承受压力和应用压力高低之区别。 ①直角式脉冲阀构造与工作原理 直角式脉冲阀的特征是阀的空气进出口管成 90°直角。直角式脉冲阀的构造如图所示。由图 可知，阀内的膜片把电磁脉冲阀分成前、后两个 气室，当接通压缩空气时，压缩空气通过节流孔 进入后气室，此时后气室压力将膜片紧 贴阀的输出口，脉冲阀处于“关闭”状态。 脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁

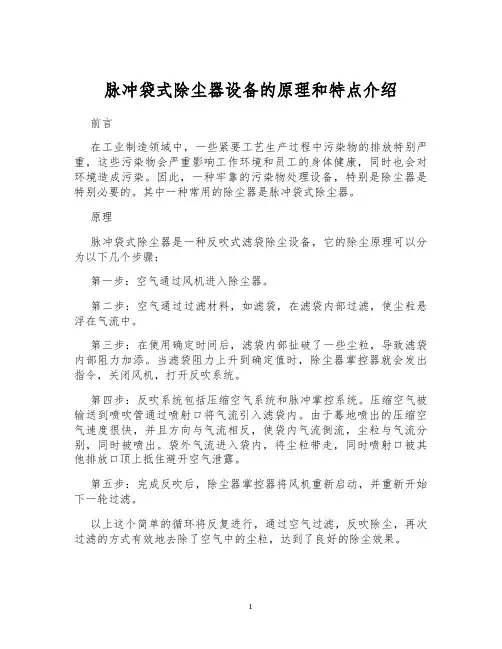

脉冲袋式除尘器使用说明书 一、概述 脉冲反吹式除尘器是针对水泥搅拌站、钢厂、火力发电厂灰库、沥青搅拌站专门设计的高效净化专用设备，它采用了先进的清灰技术，具有气体处理能力大，净化效果好，结构简单，工作可靠，维修量小等优点。在结构设计上已考虑到了其布置特点，由于产品密封性好，故可露天布置。 二、技术参数 三、工作原理 含尘气体由进风口进入除尘器箱体内，细小尘粒由于滤袋的多种效应作用，被滞阻在滤袋外壁。净化后的气体通过滤袋上箱体出风口排出。随着使用时间的增长，滤袋表面吸附的粉尘增多，滤袋的透气性减弱，使除尘器阻力不断增大。为保证除尘器的阻力控制在限定的范围之内，由脉冲控制仪发出信号，循序打开电磁脉冲阀，使气包内的压缩空气由喷吹管各喷孔喷射到滤袋（称为一次风），造成滤袋间急剧膨胀，由于反向脉冲气流的冲击作用很快消失，滤筒又急剧收缩，这样使积附在滤袋外壁上的粉尘被清除。落下的灰尘进入灰库。
由于清灰是轮流向几组滤袋分别进行，并不切断需要处理的含尘空气，所以在清灰过程中，除尘器的处理能力不变。 喷吹系统简况： 喷吹系统的组成，脉冲阀A端接压缩空气气包，B端接喷吹管，脉冲阀背压式控制阀、控制动作由控制仪发出指令。在控制仪无信号输出时，控制阀的活动铁芯封住排气口，脉冲阀处于关闭状态。当控制仪发出信号时，控制阀将脉冲背压室与大气相通，脉冲阀开启，压缩空气由气包通过脉冲阀经喷吹管小孔喷进滤袋，造成滤袋内瞬时正压，实现清灰。 四、主要配件 1.脉冲控制仪 脉冲控制仪是电脉冲除尘器的主要控制装置。它输出的信号控制电磁脉冲阀，喷吹的压缩空气对滤袋循序清灰，使除尘器的阻力保持在设定的范围内，以保证除尘器的处理能力和除尘效率。（连接方法，请参考脉冲控制仪使用说明书） 五、安装过程 1、除尘器设备起吊时，应注意避免碰损箱体及配件。灌顶孔径必须小于除尘器。并焊接在储灰灌顶。 2、接通空气压缩机，连接到除尘器储气罐。 3、安装前对除尘器各部件进行全面检查，零部件是否完好齐全，如发现缺少，损坏或变形者，要修整补齐后方可安装。 4、.气包、电磁脉冲阀喷吹管的连接应可靠密封，不得有漏气现象。
脉冲布袋式除尘器运行、操作、管理规程 一、袋式除尘技术简介 所谓袋式除尘器就是以织物为过滤材料，做成口袋状，将穿过织物孔隙的气体中所含的粉尘捕获的设备。其简易的工作原理为利用通风机将含尘气体经管道吸入或压入装有滤袋的箱体，降滤袋除尘后，干净气体从箱体中排出。滤料及其捕集的粉尘对气体的流动是有阻力的。滤料上的粉尘积的越多，对气流的阻力越大，最终通风机所输送的气体流量就会减小到不能满足需要。因此当阻力大到一定程度就要采取措施将滤袋上的粉尘清除下来，这就是所谓的“清灰”。执行清灰任务的是清灰装置。清楚下来的粉尘要从箱体内排走，所以在箱体下部就设有上大下小的灰斗，将灰尘集中起来排走。 由此可知，构成袋式除尘器的基本部件包括箱体、灰斗、滤袋和清灰系统。 二、袋式除尘器的设计和运行数据 1、使用条件 除尘器型式：长袋低压脉冲布袋除尘器 锅炉型式与蒸发量：DGJ-480/13.72-II5型循环流化床（东方锅炉厂），最大连续蒸发量480t/h。 设计煤种：混煤（褐煤+混无烟煤） 空气预热器型式：管式空气预热器，设计设计出口过剩空气系数：1.275 除尘器入口烟气量：1000000m3/h 除尘器入口含尘量：40.52g/Nm3 除尘器入口烟气温度：≤ 1450C+100C 除尘器出口烟尘排放浓度≤ 50mg/m3（以标准状态计算为准） 除尘器除尘效率：99.9% 2、气布比 总气布比：0.99m∕min 净气布比：1.18m∕min 3、滤料 采用550g∕m2的PPS针刺毡，经轧光、热定型、防油、防水处理，运行时烟气温度≤1550C。滤袋成直线式排列，滤袋为圆形，滤袋长8m，直径150mm。袋笼采用圆形设计，两节笼结构，可方便地拆卸和安装。袋笼采用20#冷拔钢丝制作，直径Φ4mm，袋笼的竖筋数量为16根，反撑环的间距为180～200mm。4、除尘器结构 如图1-1、1-2所示：一台除尘器由6个室组成，每一室为一个单元（袋束），每一单元有747条滤袋。设计一个分室配有一个灰斗，烟气刚好在灰斗上面进入为下进式。进气和排气管道分别位于6个分室的两侧，在结构上与分室成为一体，这样有效的减小了气压损耗。进气管为阶梯型，各个弯头设有多重导流叶片，灰斗内也设有气流分布装置，以尽量减小紊流，使气体在滤袋底部均匀分布。灰斗容积m3,能满足h运行的储存量，灰斗可承受附加荷载1800kg，斗壁与水平夹角为650C，壁面有电加热器，每一个灰斗配有一个备用捅灰孔和一个备用检修人孔门。除尘器外壳有岩2保温层，外加压形彩板护壳。 每一个单元设一套独立脉冲喷吹清灰装置，喷吹系统包括喷吹气源、气包、电磁脉冲阀、喷吹管、喷嘴和喷射器。输送至滤袋的压缩空气量取决于气包和电磁脉冲阀保持打开的时间长度。系统用压力调节器来显示和控制清灰空气的压力。喷吹气源压力为0.8MPa。 旁通系统设有个4个旁通提升阀，设分隔进气管道和排气总管的公用壁上。阀的大小是根据使用旁通时的压力降与正常运行不用旁通时的压力降大致相等，以免锅炉通风不正常的原则确定的。当发生高温或者高压降的情况时，旁通阀自动打开，高温烟气直接从旁通烟道排出，以保护滤袋，除尘器正常启动和停机时也使用旁通。 5、滤袋的清灰
说明: DMC252脉冲布袋除尘器按YQM气箱脉冲袋式除尘器结构原理进行非标设计, 操作使用按YQM系列气箱脉冲袋式除尘器操作使用说明。 一、概述 YQM系列气箱脉冲袋式除尘器是我公司在引进美国富乐( Fuller) 公司技术基础上, 吸收德国同类产品的技术优点, 结合中国实情研制开发的高效袋式除尘设备。它集分室反吹和喷吹脉冲袋式除尘器的优点为一体, 克服了分室反吹的清灰动能不足, 喷吹脉冲的清灰与过滤同时进行的缺陷, 扩大了袋式除尘设备的应用范围。 YQM系列气箱脉冲袋式除尘器正以其卓越的性能服务于铸造、冶金、机械、电力、建材、矿山、水泥、化工等各行各业, 为清除粉尘污染, 维护企业形象, 保护环境正日益发挥其独特的作用。 二、产品特点: 1、适应高浓度除尘。如O-Sepa选粉机, 其粉磨系统气体含尘浓度高达1000g/Nm3, YQM型气箱脉冲袋式除尘器可直接进行处理, 无需设置如旋风除尘器等一级除尘设备。 2、采用离线清灰技术进行分室反吹脉冲清灰, 既避免了在线式清灰产生的粉尘二次飞扬”再吸附”现象, 又不影响设备运行工况的正常连续运行, 提高了清灰效果, 延长了滤袋使用寿命。 3、采用”滤袋自锁密封装置”专有技术, 提高了花板与滤袋
间的密封性, 提高了除尘效率。 4、设备采用气箱式结构, 降低了设备的局部阻损, 并免除了安装滤袋不方便等问题。 5、采用双膜片结构电磁脉冲阀, 具有控制灵敏, 效率高, 寿命 长等优点。 三、设备结构: YQM型气箱脉冲袋式除尘器主要由底部钢结构、灰斗、中箱体、上箱体、进出风口、滤袋、笼骨、清灰装置、电气控制等几部分组成。另外还可根据实际情况在灰斗外壁配置仓壁振动器、灰斗落料口配置星形卸灰阀或螺旋输送机等卸灰装置。 设备结构如下图:
袋式除尘器选型计算 一、 处理气体量的计算 Q c s a s c a t =273m t a Q Q P ??3（273+）101.325（1+K ） Q ：生产过程中产生的气体量 N /h ：除尘器内气体的温度 ℃ P ：环境大气压 KP K ：除尘器前漏风系数 注：缺乏必要的数据时，可根据生产工艺过程产生的气体量，再加集气罩混进的空气量（约20%～40%）计算。 二、 过滤风速的选取 V 反吹风袋式除尘器的过滤风速在～min 之间，脉冲袋式除尘器的过滤风速在～min 之间，玻璃纤维袋式除尘器的过滤风速在～min 。 袋式除尘器过滤风速 （m/min ） 实际选型中根据经验、粉尘性质、滤料型号进行选择。
计算方法二： n 12345n 12345=V V C C C C C V C C C C C ：标准气布比：清灰方式系数 ：气体初始含尘浓度的系数：过滤的粉尘粒径分布影响的系数：气体温度系数：气体净化质量要求系数 V n ：黑色和有色金属升华物质、活性炭取(m 2·min)；焦炭、挥发性渣、金属细粉、金属氧化物等取(m 2·min)；铝氧粉、水泥、煤炭、石灰、矿石灰等取(m 2·min)。 C 1：脉冲清灰（织造布）取；脉冲清灰（无纺布）取；反吹加振打清灰取～；反吹风取～。 C 2：如图曲线可以查找 C 3：如表所列 C 4：如表所示 C 5：净化后含尘浓度＞30mg/m 3，取；＜10mg/m 3取。 三、 过滤面积计算 1、有效过滤面积 160Q S V = 2、总过滤面积 12S S S =+ S 2：滤袋清灰部分的过滤面积 四、 单条滤袋面积（圆形） 34=S DL DL S ππ=- S4：滤袋未能起过滤作用的面积，一般占滤袋面积的5%～10%。 五、 滤袋数量 3 n= S S
２ 一、性能特点及使用范围 LCR 型旁插式脉冲除尘器，具有独特的结构和特性，它可以就地处理扬尘。取消了风网设计及管道制作安装带来的麻烦。其主要特点是具有占地面积小，设备高度低，质量轻，便于室内布置，除尘效率高，旁插换袋方便，实现机外换袋，而且不受室内空间高度的限制。它可广泛用于机械化运输散状物料的转卸处、气力输送装置的卸料处，粮食筒仓及其它单体的扬尘点，进行及时有效地捕集。 二、技术性能参数 三、主要结构 箱体 箱体采用模块式箱体结构，搬运、安装简单方便，减少劳动力。上部带有一倾斜安装的活动上盖板，便于笼骨架的安装。
风机 本设备自带风机，减少了风网设计及管道制作安装带来的麻烦和生产成本，占用空间少，安装维修方便。 ３ 气包 特制的气包及专业厂家生产的脉冲电磁阀确保其超长的使用寿命。花板 花板采用激光切割机下料，平整度好，尺寸精度高，确保滤袋安装密封性。 笼骨架 专用的笼骨设计和制造技术，既保证了笼骨的质量和滤袋组件的固定，又较同类产品增加导气量，提高清灰效果，降低了设备阻力。 滤袋 滤袋的材质是采用ZLN 涤纶针刺毡，它的优点是孔隙率大，透气性好，能提高过滤风量和降低压损与能耗，除尘效率高，本身强度高，使用寿命长，拉伸率和耐磨性能都非常理想。 滤袋安装方式可以垂直安装，其表示符号（Z ），也可水平安装，其表示符号（P ），用户无要求时则按布袋垂直安装制作。 四、工作原理 箱体又称喷吹箱，内装喷吹管若干根，每根喷吹管下部留有喷气孔，喷气孔位于每只滤袋上口的正上方。箱内是经滤袋过滤后的净化空气，通过风机排到大气中并带走大量的湿热气体和微量尘粒。箱体下部是花板，花板上装有笼骨及滤袋，当含尘空气弥漫于滤袋周围时，由于风机的抽风，箱体及袋内呈负压，袋外含尘气体在外界大气压作用下被压入滤袋而粉尘则由于滤袋的过滤作用粘附于滤袋外壁上，
PPW系列脉冲袋式除尘器使用说明书
PPW系列脉冲袋式除尘器使用说明书a 一.概述 PPW系列脉冲袋式除尘器适用于建材、冶金、机械、化工、轻工、粮食等行业的废气除尘。其主要特点如下： 1．集分室反吹和脉冲喷吹诸类除尘器的优点，单位体积处理风量大，系统阻力小，除尘效率高达99.9%； 2．可直接处理含尘浓度高达1000g/Nm3的含尘气体，经处理后气体的排放浓度低于50mg/Nm3，也可根据用户的特殊要求，满足更加严格的排放标准； 3．根据工艺情况，采用不同的滤料，以满足不同废气特点的要求； 4．采用先进的PLC可编程控制器，定时或定阻自动喷吹清灰，实行自动化运行，耗气量少，清灰彻底，且性能稳定； 5．采用国外进口脉冲阀，脉冲阀使用寿命超过100万次； 整机可分室换袋维修，随主机运转率达100%。 二、构造及性能参数 （一）构造 本设备是外滤式袋除尘器，其本体为全钢结构，它由上部箱体、袋室、排灰装置及脉冲喷吹清灰控制系统组成：1．上部箱体：即净气室，包括换袋检修门。根据规格不同，箱体内分若干个室，相互之间用钢板隔开，互不透气。每个室均设有一个提升阀，以通断过滤烟气流，实行离线清灰；
2．袋室：即过滤室，包括花板、滤袋组件、含尘气体出口； 3．排灰装置：包括排灰阀、灰斗，进气口设在灰斗上； 4．脉冲喷吹清灰控制系统：包括脉冲阀、电磁阀、气缸组件及空气管路。 三、工作原理 1．过滤：含尘气体经进气口进入灰斗，因灰斗容积大，使得气流速度降低，气流方向改变。较粗尘粒因惯性及自然沉降等原因落入灰斗。然后含尘气体经过滤袋得到净化，粉尘被阻留在滤袋外表面上，净化后的气体经滤袋、上箱体、排气口排出； 2．清灰及自动控制：除尘器运行一段时间后，滤袋外表面捕集的粉尘层增厚，设备运行阻力上升，当增加到一定值后，需对滤袋清灰，使运行阻力下降到一定值后，该室滤袋再次投入正常运行。 3．一个室从清灰开始到结束称为一个清灰过程，清灰过程一般为3～10s,从第一个室清灰结束到第二个室的清灰开始，称为清灰间隔。清灰间隔的时间长短取决于烟气参数，选型的大小等。从第一个室的清灰过程开始，到该室下一次的清灰过程开始之间的时间间隔称为清灰周期。清灰周期的长短取决于清灰间隔的长短。 4．本设备可采用定时清灰和定阻清灰两种控制方式： (1)定时清灰控制方式 根据工艺要求设定除尘器清灰参数，各室根据可调时间参数自
袋式除尘器的选型1．处理气体量的计算 计算袋式除尘器的处理气体量时，首先要求出工况条件下的气体量，并且还要考虑除尘器本身的漏风量。Q=Qs－(273+Tc)×101.324/273Pa×﹙1＋K﹚，Q——通过除尘器含尘气体量，m3/h;Qs——生产过程产生的气体量，m/h;Tc——除尘器内气体的温度，摄氏度；Pa——环境大气压，kpa;K——除尘器前漏风系数。 2.过滤风速的选取 多数反吹风袋式除尘器的过滤风速在0.6-1.3m/s之间。脉冲袋式除尘器的过滤风速在1.2-2.0m/s左右，玻璃纤维袋式除尘器的过滤风速约为0.5-0.8m/s。 3.总过滤面积 S=S1+S2=Q／60V+S2 式中：S——总过滤面积，m2; S1——滤袋工作过滤面积，m2 S2——滤袋清灰部分的过滤面积，m2; Q——通过除尘器的总气体量，m3/h; V——过滤速度，m/min 4.滤袋直可取150—250mm，长度以2-3米。由于清灰强度不大，滤袋寿命较长，一般可达1-3年。过滤风速一般为0.5-0.8m/min,阻力约500-1000pa,除尘器的入口含尘质量浓度
通常不超过3-5m/min.本体阻力大体在50-500pa之间。使用脉冲除尘器时如果滤袋上端带有文氏管导流器，则需要加上50-150pa的阻力损失。这部分阻力是不可忽视的。 5.由于机械振打的振打加速度分布均匀，因此设计中，通常需要停风清灰。但是机械振打袋式除尘器通常是小型设备，不停风清灰的场合也很多。 6.脉冲阀。脉冲阀是脉冲喷吹清灰装置的执行机构和关键部件，主要分直角式和淹没式两类，每类有6个规格接口从20-76(3/4英寸至3英寸)。每个阀一次喷吹耗气量30-600m3/min(0.2-0.6MPa).值得注意的是国产脉冲阀的工作压力直角式阀是0.4-0.6Mpa,淹没式阀是0.2-0.6Mpa.进口产品不管哪一种阀，工作压力范围均是0.06-0.86MPa，两类阀没有承受压力和应用压力高低之区分。 直角式脉冲阀构造的工作原理。直角式脉冲阀的构造。阀内的膜片把脉冲分成前后两个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片紧贴阀的输出口，脉冲阀处于关闭状态。 脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁移动，阀后气室放气孔打开，后气室迅速失压膜片后移，压缩空气通过阀输出口喷吹，脉冲阀处于开启状态。压缩空气瞬间从阀内喷出，形成喷吹气流。当脉冲控制仪电信号消失，脉冲阀衔铁复位，后气是放气孔关闭，后气室压力升高使膜片紧贴阀的出口，
DMC-II-A/B型除尘器 说 明 书 XXXXX公司
本除尘器，是在借鉴国外先进设计思想原理的基础上，自主设 计开发制造，具有净化效率高、移动灵活、操作维护人性化，系统 设计紧凑，外观精美，性价比优等特点，在多种行业中均有成功应 用，尤其对局部时的高粉尘的净化处理，处于国内领先地位。 一、布袋除尘器的结构 布袋除尘器是以布袋作为过滤元件，采用脉冲喷吹的除尘器。 布袋式除尘器的结构是由进风管、排风管、箱体、灰斗（仓顶除尘 器无灰斗）、清灰装置、导流装置、气流分流分布板、布袋及电控装 置组成。 二、布袋除尘器的工作原理 含尘气体进入除尘器灰斗后（仓顶除外），由于气流断面突然扩 大及气流分布板作用，气流中一部分粗大颗粒在动和惯性力作用下 沉降在灰斗；粒度细、密度小的尘粒进入滤尘室后，通过布朗扩散 和筛滤等组合效应，使粉尘沉积在滤料表面上，净化后的气体进入 净气室由排气管经风机排出。布袋式除尘器的阻力随滤料表面粉尘 层厚度的增加而增大。阻力达到某一规定值时进行清灰。此时PLC （控制仪）程序控制脉冲阀的启闭，然后电磁脉冲阀开启，压缩空 气以及短的时间在上箱体内迅速膨胀，涌入布袋，使布袋膨胀变形 - 1 -产生振动，并在逆向气流冲刷的作用下，附着在滤袋外表面上的粉
- 2 - 尘被剥离落入灰斗中。清灰完毕后，电磁脉冲阀关闭。清灰各个脉冲依次进行，从第一个脉冲阀开始至下一个开始为一个清灰周期。脱落的粉尘掉入灰斗内通过缷灰阀排出（仓顶除尘器除外）。 三、布袋除尘器的操作说明 1、开车前的准备工作： 1）保持控制室内外、风机现场、设备平台及周围整洁无杂物。 2）检查主风机有无异常情况、各地脚螺栓及垫铁有无松动。 3）检查各管路无漏气，气压是否正常。 2.气路系统运行前检查： 1）运行前对各管路扫气10-15分钟。 2）保证压缩空气管路畅通，调整空气压力0.4-0.6MPa,然后向设备储气包供气。 3）打开储气包排污阀，将油、水排尽后关闭。 4）将各喷吹机构逐一进行检查，有无积水、漏气。 5）检查并确认气路已畅通。 3.除尘器主要设备检查： 1）布袋材质为：涤纶针刺毡纤维，一年更换一次。 2）排气烟囱若有冒烟现象，则滤袋损坏，确定滤袋破损，进行检查更换。 3）除尘器进行大系统检修作业时，系统须停止运行。 4.正常运行中的维护：
DMC系列脉冲布袋除尘器 使 用说明书沧州龙浩天成环保设备有限公司 一、概述 DMC脉冲袋式除尘器是我公司在有关设计研究院的帮助下，总结国内外同类产品的基础上，开发设计的一种除尘设备。其各项性能达到国内同类产品水平。是广泛应用于钢铁、冶金、电力、化工、
木工、耐火材料及矿山等生产中的尘源治理，改善劳动条件和回收有用物料的理想除尘设备。 二、构造和原理 本系列除尘器由壳体、灰斗、支架排灰装置及脉冲清灰等系统部分组成。当含尘气体从进风口进入收尘器后，首先碰到进风口中间的斜隔板，气流便转向流入灰斗，同时流速变慢，使气体中较粗颗粒粉尘在惯性及重力的作用下折转向上通过内部装有金属骨架的滤袋，在多种除尘机理的作用下，粉尘被捕集在滤袋外表面，净化后的气体进入净气室，汇集到出风管通过引风机排出。（见附图）除尘器壳体用隔板分成若干个独立的小室。随着过滤的不断进行，滤袋外边面的积尘逐渐增多，除尘器的阻力也不断增加，为了保证系统的正常运行，除尘器的阻力应维持在限定的范围内 （1200~1500Pa左右），所以清楚布袋表面的积灰， 以降低设备阻力。每个收尘室装有一排清灰脉冲阀，随即脉冲阀按顺序开启，向每排滤袋内喷入高压空气，造成布袋瞬间的鼓胀，从而清除滤袋表面的积灰。各收尘室的脉冲喷吹宽度和清灰周期，由专用 的清灰可编程序控制器控制。 三、清灰系统 1、清灰控制方式 清灰控制方式一般分为定时法及定阻法。 清灰控制方式一般采用定时法，根据不同的运行条 件如粉尘的性质、浓度、喷吹压力及滤袋脱灰性等
因素不同而找出经济合理的喷吹周期。由于该行业灰尘量较小，所以选取定时法。 在满足清灰要求的条件下，应尽量加长清灰周期，以延长喷吹部件和滤袋的使用寿命及节省能耗。2、电器控制装置的功能 除尘器采用集中控制，控制有自动、手动两种工作方式，在更换滤袋或检修时可切换为手动控制，可以在不停机的情况下进行。从而减少因设备停产产生的损失。 3. 电气控制装置的操作及使用详见电气控制说明书。 四、设备特点 脉冲喷吹类袋式除尘器的特点是在同一收尘室，各排滤袋轮流喷吹清灰，而且清灰时收尘过滤同时进行，即所谓在线清灰。 所以脉冲袋收尘器能捕集含尘浓度高达1000g/m3N 的气体。 五、调试 1、调试前的准备工作 （1）清除除尘器箱体内的杂物； （2）接引风机、空压机、油雾器的使用要求加润滑油或检查其油位； （3）引风机、空压机等设备手盘、点动均正常、转向正确、且无异常声响和振动； （4）检查压缩空气系统密封情况，并用压缩空气清
兴城市双兴供热 脱硫除尘项目 LCM-型脉冲布袋除尘器使用说明书 翰海青天环保科技
目录 （一）前言 (4) 1.1注意事项 (4) 1.2.安全事项 (4) （二）LCM型脉冲布袋除尘器简介 (4) 2.1.设计工艺条件 (4) 2.2 技术规格参数 (5) 2.3 除尘器工作原理 (6) （三）LCM型脉冲布袋除尘器操作说明 (6) 3.1袋式除尘技术简介 (6) 3.2袋式除尘器的启动与停机 (6) 3.3维护 (8) （四）常见故障及排除方法 (11)
（一）前言 1.1注意事项 【1】对使用说明书中有关设备安装、工作条件、操作、调整等事项先了解清楚，避免造成事故； 【2】在正常运输、安装、使用和保养条件下，如发现产品有制造质量问题，请在规定期限与厂家联系。 1.2.安全事项 【1】凡不符合使用说明书的操作而造成设备故障、安全事故，责任自负。 【2】本公司有权对本产品进行改进，改进产品后的使用说明书与本说明书不符的容，恕不予通知。 （二）LCM型脉冲布袋除尘器简介 2.1.设计工艺条件 2.1.1设计使用环境条件 【1】年平均气温2℃ 【2】极端最高气温38℃ 【3】极端最低气温：-29℃ 【4】相对湿度82% 【5】平均风速2-8m/s 【6】最大风速36m/s 【7】年平均降雨量976mm 【8】冻结期为10月初至2月上旬 【9】解冻期为3月末至4月中旬
2.2 技术规格参数 2.2.1除尘设备特点 【2】该脉冲布袋除尘器具有清灰能力强、设备阻力低、占地面积小、维护工作量少、换袋方便等特点。经过近20年的完善和提高，在除尘器的结构、喷吹技术、微机控制等方面都取得了技术创新和突破，实现了袋式除尘器低阻力、低能耗、高效率、安全、经济可靠的目标，现已广泛应用于各行各业。 【3】本除尘器采用新型的结构，具有造型美观、强度高、阻力低等优点。 【4】喷吹装置各部件具有优良的空气动力特性。因而具有强大的清灰能力、在较低的喷吹压力下，对于颗粒较细、难以清灰的烟尘，仍能获得良好的清灰效果。 【5】简便的滤袋固定方式：滤袋以缝在袋口的弹性涨圈嵌在花板上，不但密封效果好，而且拆装方便，减少了维修人员与污袋的接触。 2.2.2 主要技术参数 【1】型号：LCM-4200 【2】处理风量：240000m3/h 【5】规格：11500*10500*14000 【6】除尘效率：＞99% 【7】滤料材质：PPS滤袋 【8】清灰方式：低压脉冲袋式除尘器 2.2.3箱体构造 【1】箱体材质为Q235优质钢板。 【2】箱体与花板之间联接采用CO2气体自动焊接，箱体与灰斗之间采用手工连接焊接，保证焊接的强度和密封性符合相应行业标准。 【3】除尘器各室顶盖板采用方形快开快闭的结构，便于人员开启和通行，且确保防水密封性好。 【4】所有制作及装配结束后，确保无变形，无泄漏。
成绩 课程设计说明书 设计题目：环隙喷吹脉冲袋式除尘器工艺设计 课程名称:除尘与输灰系统及设备课程设计 院(系、部) :环境工程系 专业: 班级: 姓名: 学号: 起止日期: 指导老师:
目录 1、前言 (2) 2、设计任务 (4) 3、设计原则 (6) 4、设计步骤 (6) 5、设计计算 (7) （1）原始数据 （2）计算步骤及结果 （3）主要设备 （4）设计参数 6、设计结果的讨论说明 (7) 7、参考文献 (7) 8、设计图纸 (7)
一、前言 袋式除尘器从19世纪中叶开始用于工业生产以来，不断发张，特别是20世纪50年代脉冲喷吹的清灰方式以及合成纤维滤料的应用，位袋式除尘器的进一步发展提供了有利条件。目前在各种高效除尘器中，袋式除尘器是最有竞争力的一种。 袋式除尘器的形式、种类很多，可以根据它的不同特点进行分类1、按清灰方式分类 (1)机械清灰包括人工振打、机械振打、高频振荡等。 (2)逆气流清灰逆气流清灰是采用室外或循环空气以与含尘气流相反的方向通过滤袋，使其上的陈尘块脱落，掉入灰斗中。 (3)脉冲喷吹清灰脉冲喷吹清灰是借助于压缩空气通过文氏管诱导周围的空气在极短的时间内喷入滤袋，使滤袋产生脉冲膨胀振动，同时在逆气流的作用下，滤袋上的粉尘被剥落掉入灰斗。 (4)声波清灰声波清灰是采用声波发生器使滤料产生附加的振动而进行清灰的。 2、按除尘器内的压力分类 (1)负压式除尘器在通常的除尘系统中，风机置于除尘器的后面，使除尘器处于负压将含尘气流吸入除尘器进行净化，然后通过烟囱排入大气。
(2)正压式除尘器考虑到袋式除尘器效率高，含尘气流净化后有时可直接排入室内大气，因而将风机设于除尘器前，除尘器在正压下工作。3、按滤袋形状分类 (1)圆袋袋式除尘器，结构简单便于清灰。 (2)扁袋除尘器是由一系列扁长滤袋所组成，滤袋的厚度以及滤袋之间的间隙25~50mm，因此在单位体积内所布置的过滤面积要大的多。 4、按含尘气流进入滤袋的方向分类 (1)内滤式含尘气流首先进入滤袋内部，由内向外过滤，粉尘积于滤袋内表面。 (2)外滤式含尘气流由滤袋外部通过滤料进入滤袋内，进化后排出。5、按进气口的位呈分类 (1)上进风 (2)下进风 滤料是袋式除尘器中重要部件滤袋的缝制材料，通常用作滤料的纤维很多，以下是常用纤维的滤料及分类 1、棉、毛滤料 2、无机纤维滤料 (1)玻璃纤维 (2)金属纤维滤料金属纤维
DGE布袋除尘器 使 用 说 明 书 本手册是布袋除尘器的原理、构造和使用应该注意的事项及辅助设备操作维护等方面的技术要求，以便使操作人员能正确了解使用该型除尘器。供调试与使用时使用。除尘器工作原理 1、概述 除尘器由上箱体、中箱体、灰斗、导流板、支架、滤袋组件、喷吹装置、离线阀、卸灰装置及检测、控制系统等组成。整套除尘器还包括检修平台、照明系统、检修电源等辅助设备。 工作原理如下：含尘气体由进风烟道各入口阀进入各单元箱体，在箱体导流系统的引导下，大颗粒粉尘分离后直接落入灰斗、其余粉尘随气流进入中箱体过滤区，过滤后的洁净气体透过滤袋，经上箱体、提升阀、出风烟道排出除尘器，经过风机和烟囱直接排放到大气中。随着过滤工况的进行，当滤袋表面积尘达到一定量时，由清灰控制装置（差压或定时、手动控制）按设定程序，控制当前单元离线，并打开电磁脉冲阀喷吹，抖落滤袋上的粉尘。落入灰斗中的粉尘经由仓泵进入气力输灰系统。结构特点如下： 本脉冲除尘器为外滤式除尘器，即含尘气体在滤袋外，洁净空气在滤袋内，袋口向上。清灰功能利用差压或定时、手动功能控制在线清灰仓室，启动脉冲喷吹阀喷吹，使滤袋径向变形，抖落灰尘。除尘器同时具有离线检修功能。 2、工艺流程 除尘器利用滤料捕获烟气中的尘粒。滤料捕获尘粒的能力决定除尘器的除尘效率。因此，整个除尘器的工艺流程可以简单描述为通过 对经过除尘器的含尘气流的阻力的控制，使滤料保持最大的捕获尘粒的能力，此控制即为周期性地对布袋清灰，防止气流阻力过大。 气流在进入汇风箱后经过各入口阀直接进入各箱体进行过滤，气流流量由各过滤室的压力自行控制，压力低的过滤室气流流量将较大。因此，一旦一个过滤室的压差过大，更多的气流（含有更多的尘粒）将被赶往其它过滤室，直到各过滤室压差相当。在实际工况中，各过滤室的压差基本相同，如果某一过滤室的压差较高（高于设定值），该室将进入清灰程序；如果某一过滤室的压差一直较高且清灰后无明显下降，说明该室有滤袋被堵；如果某一过滤室的压差一直较低或陡然下降（低于设定值），说明该室滤袋有破损。
1 概述 脉冲袋式除尘器由下列各部件组成排气口、上部箱器、喷射管、文氏管、控制器、气包、控制阀、进气口、滤袋、框架、中部箱体、灰斗和螺旋输送清灰结构等。根据安装位置制造可提供立式支架或座式支架。 含尘气体由进气口进入装有若干滤袋的中部箱体，经过滤袋气体得到净化，粉尘被分离在滤袋外表面。净化后的气体经文氏管进入上箱体，由排气口排出。待经过一定的过滤周期，进行脉冲喷射清灰。每排滤袋上部都装有一根喷射管，经脉冲阀与压缩空气气包相连喷射管上的喷射孔与每条滤装的上部敞开口相对应，滤袋上部尚开口安装有文氏管。由控制器定期发出脉冲信号，通过控制阀使各脉冲阀按顺序开启。此时，与该脉冲阀相连是喷射管与气包相通，高压空气以极高速度从喷射孔喷出，在高速气流周围形成一个比喷吹气动，同时产生瞬间反向气流，将附着在滤袋外表面上的粉尘吹扫下来，落入灰斗，并经排会阀排出。各排滤袋依次轮流得到清灰。 2 方案论证 2.1MF脉冲除尘器的国内外产品比较分析 2.1.1. 概述 80年代以来，世界各国的除尘设备有了很大的发展。 1) 对环境污染的控制标准趋于严格 在美国，1963年颁布了洁净空气法(Clean Air Act)以后，于1970年、1975年、1977年多次修订，1990年修订和补充的洁净空气法经国会通过后成为一部目前国际上最为严格和详尽的法规。 在德国，规定各种工业污染物的排放标准为50mg/m3，不久前公布的 17B1mSchV标准中规定日平均浓度为l0mg/m3, 1/2小时的平均浓度为30mg/m3. 在日本对于通常的燃煤电厂烟气净化系统要求其出口粉尘排放浓度小于 30mg/Nm3，而在大城市附近的燃煤电厂，其要求与燃油电厂相似，要求低于10mg/Nm3。 我国自1973年第一次公布13种物质的试行排放标准以来，各个工业部门
分室脉冲喷吹袋式除尘器 操 作 说 明 书
义丰机械工程 一、概述 分室脉冲喷吹袋式除尘器是在总结国外同类产品优点的基础上，应用世界先进技术，由我公司自行开发设计的新型高效环保设备。它综合了分室反吹和脉冲喷吹清灰类袋式除尘器的优点，克服了分室反吹强度不够，脉冲喷吹清灰和过滤同时进行的缺点，因而扩大了袋式除尘器的应用围。由于这种类型除尘器的机构有其特点，所以提高了除尘效率，延长了滤袋的使用寿命。 本系列产品可广泛应用于水泥厂的破碎、包装、库顶、熟料、冷却机、烘干机、立窑、和各种磨机等除尘系统，尤其适用于含尘浓度特高气体的除尘。（如带O-SePa选粉机的粉磨系统，含尘气体浓度可达1000g/Nm3以上）且经除尘器过滤后的气体含尘浓度小于100 g/Nm3。该除尘器用于水泥工业外，也适用于冶金、化工、机械和民用锅炉等废气的除尘。 本系列除尘器为户外式，有不同室数的每室不同履带组成。共33中规格，该系列除尘器可正压或负压操作，其除尘效率可达99%以上。 二、构造和工作原理 本系列除尘器由壳体、灰斗、卸灰装置、支架和清灰系统等部分组成，当含尘气体从进风口进入除尘器后，首先碰到进出风口中间的斜隔板，气流转向流入灰斗，同时气体速度减慢。由于惯性作用，使气体粗颗粒粉尘直接落入灰斗，从而起到预收尘的作用，也可以直接
从灰斗进风口进入灰斗；进入灰斗的气流随后折而向上；通过部装有金属骨架的滤袋，粉尘被捕集在滤袋的外表面，净化后的气体进入滤袋上部的清洁气室，汇集到出风管排出。除尘器的清灰是逐室轮流进行的，其程序是由控制器根据工艺条件调整确定的，除尘器工作时，随着过滤的不断进行，滤袋表面的积灰逐渐增多，除尘器的阻力不断增加，当达到设定值时，（规定的阻力上限或一定的时间间隔）清灰控制器发出清灰指令，首先将某个室提升阀关闭，切断该室气路，停止过滤约2秒钟后，打开脉冲阀，在极短的时间喷出0.5-0.7MPa的高压气体，在清洁室迅速膨胀后通入滤袋，将滤袋吹涨变形振动，加上气流的吹力将滤袋外表面的粉尘清除下来并落入灰斗，然后开启提升阀，使该室回复过滤。经过一定的间隔时间后，进行下一室的清灰工作。直到各个气室清灰完毕，清灰过程中落入灰斗的粉尘通过排灰阀排出。 清灰方式为定时间、定阻力两种方法。一般采用定时法。 1、定时清灰是按时间程序，各室根据可调时间参数，自动进行轮流清灰。 2、定阻力清灰控制就是控制除尘器进、出口压差，当除尘器的差压值达到设定值时，差压变送器便发出信号，通过电气控制装置，按既定程序进行逐室清灰。 三、安装与维护 1、本除尘器为全钢结构外壳，必须严格按照设计图纸安装与验收。 2、壳体安装时，侧壁与各室之间的隔板要有良好的密封性。
仓顶脉冲布袋除尘器 使 用 说 明 书 一、概述 仓顶脉冲布袋式除尘器就是利用布袋过滤原理将气灰分离,向外排除乏气,使容器内保持常压得装置。它适宜布置在各种粉料贮存库得顶部,特别适合用于气力输送工艺中得受料仓顶部。由于清灰技术先进,气布比大幅度提高,故具有处理风量大、占地面积小、净化效率高、工作可靠、结构简单、维修量小等特点。除尘效率可以达到99%以上。就是一种成熟得比较完善得高效除尘设备。 脉冲袋式除尘器广泛应用于冶金、矿山、机械、水泥、建材、粮食、制药、轻工、电力等行业,捕集细小而干燥得非纤维性粉尘。在清除粉尘污染,保护环境卫生,改善劳动条件,保障工人健康,回收有用物料等方面,起到了很大得作用。 二、结构与工作原理 1.基本结构 它由五个部分组成 (1)上箱体:包括盖板、风机及排气口; (2)下箱体:包括多孔板、骨架、滤袋、进气口、检修门; (3)清灰系统:包括控制仪、电磁脉冲阀、气包、喷吹管。
2.工作原理 含尘空气经过除尘风机在排气口吸气从除尘器进气口进入除尘箱,细小粉尘通过各种效应被吸附在滤袋外壁,经滤袋过滤后得净化空气,通过文氏管进入上箱体,从风机出气口排出,被吸附在滤袋外壁得粉尘,随着时间得增长,越积越厚,除尘器阻力逐渐上升,处理得气体量不断减少,为了使除尘器经常保持有效状态,设备阻力稳定在一定得范围内,就需要清除吸附在滤袋外面得积灰。 消灰过程就是由控制仪按规定要求对各个电磁脉冲阀发出指令,依次打开阀门,顺序向各组滤袋内喷吹高压空气。于就是,气包内压缩空气经由喷吹管得孔眼穿过文氏管进入滤袋(称为一次风)。而当喷吹得高速气流通过文氏管——引射器得一刹那,数倍于一次得周围空气被诱导,同时进入袋内(称二次风)。由于这一、二次风形成一股与过滤气流相反得强有力逆向气流射入袋内,使滤袋在一瞬间急剧从收缩——膨胀——收缩,以及气流反向作用,逐将吸附在袋壁外面得粉尘清除下来。由于清灰时向袋内喷吹高压空气就是在几组滤袋间依次进行得,并不切断需要处理得含尘空气。所以在清灰过程中,除尘器得压力损失与被处理得含尘气体量都几何不变。这一点就就是脉冲袋式除尘器得先进性之一。 三、技术性能 1.型式:仓顶式脉冲布袋除尘器 2.过滤风量:1320 m3/h 3.清灰方式:在线脉冲清灰(收集粉尘直接卸至石灰粉仓) 4.滤袋规格:φ120*1000/ 12个,材质:防水防油针刺毡 5.过滤面积:5 m2 6.过滤介质:熟石灰粉尘 7.过滤风速:4、5m/min 8、过滤效率:99%以上 9、设备阻力:100 mmH2O 10、运行方式:间断运行 11、除尘风机 型式:离心式 风量:1320 m3/h
MC—Ⅱ型脉冲袋式除尘器 产 品 说 明 书 一、概述: MC —Ⅱ型脉冲袋式除尘器是在 MC —Ⅰ型的基础上,改进的新型高效脉冲袋式除尘器。为了进一步完善 MC —Ⅰ型脉冲袋式除尘器, 将原图进行了修改, 改后的 MC —Ⅱ型脉冲袋式除尘器保留了 MC —Ⅰ型的净化效率高、处理气体能力大、性能稳定、操作方便、滤袋寿命长、维修工作量小等优点。而且从结构上和脉冲阀上进行改革,解决了露天安放和压缩空气源压力 低的问题。 MC —Ⅱ型脉冲袋式除尘器, 在原Ⅰ型的基 础上有了很大改进,在结构上比较先进合理, 喷吹压力较低,清灰效果好,维修工作量小, 是目前较理想的脉冲袋式除尘器。 二、 MC —Ⅱ型脉冲袋式除尘器的特点和结构原理: (一特点: 1.MC —Ⅱ型脉冲袋式除尘器在保留了原 MC —Ⅰ型除尘器优 点的基础上,采用了低阻力的 QMF — 20P 型脉冲阀,使除
尘器的控制系统和过滤袋等的寿命比 MC —Ⅰ型延长一倍 以上,减少了维修工作量。 2. 清灰用压缩空气从原来的 5— 7公斤 /厘米 2压力, 降到现在 的 3公斤 /厘米 2压力, 但清灰效果仍可达到 5— 7公斤 /厘米 2压力的效果,从而扩大了使用范围。 3. 由于结构上的改进, 增强了设备的严密性,漏 风量能够低于 10%,进一步提高了产品质量。 4. 改革了揭盖装置,滤袋固定方法,为设备 检修和维护改善了劳动条件。 5. 喷吹装置增加了防护罩,盖板结构采用了防雨措施,使 除尘器在露天放置不需另设防雨棚,减少了建设投资。 6. 清灰部分原来搅龙去掉,装置了 YJD 系列型自动回转排灰阀组合关风器。扩大了清灰使用效果,减少了维修,封密严排灰快。 (二结构原理:河北献县除尘设备厂 提供 MC —Ⅱ型脉冲袋式除尘器的基本结构如图 1所示,它主要由五部分组成。 1. 上箱体:由可掀起的盖板和出风口组成; 2. 中箱体:由多孔板、滤袋装置和文氏管组成; 3. 下箱体:由进风口、灰斗和检查门组成;
YGWM型脉冲布袋除尘器 使 用 说 明 书
江苏宇刚机械设备制造有限公司
目录 一、脉冲布袋除尘器的安装1 二、脉冲布袋除尘器的调试 1 三、ZYWM脉冲布袋除尘器运行操作规程 2 （一）就地操作2（二）远程控制2（三）注意事项 2 四、ZYMC脉冲布袋除尘器的维护、保养3
一、脉冲布袋除尘器的安装 1、按设备基础图样施工，做好设备安装的混凝土基础。 2、待基础混凝土达到标准强度后，按下列步骤安装好除尘器。 执行标准《袋式除尘器安装技术要求与验收规范》 ①除尘器基础 ②下箱体 ③上箱体 ④风机、电机 ⑤清灰装置 ⑥气包电磁阀 ⑦滤笼、滤袋 ⑧连接电源 ⑨密封检查、安装质量检查 二、脉冲布袋除尘器的调试 1、做好设备空负荷运行调试前准备工作。 2、按下列步骤进行调试： ⑴、调整清灰控制器，确保电磁脉冲阀动作顺序正确，清灰各单元顺序正确。 ⑵、检查电磁脉冲阀和电控部分伏数（24V或220V）， ⑶、检查设备上密封件有无松动或脱落。 ⑷、喷吹用压缩空气压力应保持在5～7㎏/cm2 。
⑸、检查设备上电机及机械传动部分运转是否正常。 ⑹、检查设备上袋笼和滤袋安装是否牢固。 ⑺、进行设备空负荷运行调试，要求各部分运转正常。 ⑻、进行设备带负荷运行调试。要求各部分运转正常，并根据设备运行阻力的变化调整清灰周期（阻值法或定时法）。 三、ZYWM脉冲布袋除尘器运行操作规程 （一）就地操作 合上电源开关QF,电源指示灯亮,将就地远程切换开关切换至就地位置（即将切换开关左旋到底）,按风机启动钮,风机起动运行,观察风机转向是否正确,待风机转向正常后,即可投入正常除尘工作,过一段时间如需清灰和出灰（如带空压机的先开空压机后清灰）,则按“清灰启动”纽,脉冲阀分别打开清灰,螺旋机、排灰阀也同时工作,如需结束清灰工作,则按“清灰停止”钮,若最终停止除尘工作,则按“风机停止”钮即可。 （二）远程控制 将就地远程切换开关切换至程控位置（即将切换开关右旋到底）,远程启动机组短干接点HJ送达,风机运行(如带空压机，空压机同时运行),只要风机转向正确,即可投入正常除尘,此时实行定时清灰控制,即除尘运行一段时间(约1～2小时可调)，清灰控制自动投入，投入后螺旋机、排灰阀都自动工作 (约2分钟可调)，工作一段时间后，自动停止清灰，然后再进入下一个自动除尘、清灰，排灰的循环，直

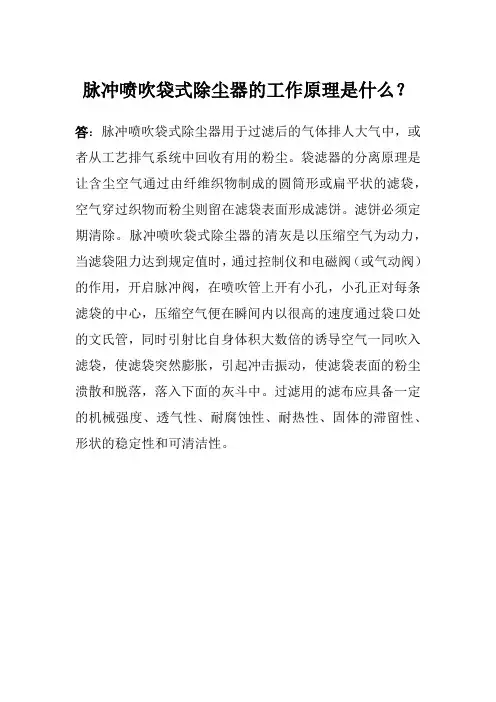

脉冲除尘器工作原理及选型设计（附图） 一、脉冲除尘器简介 脉冲除尘器，是以压缩空气为清灰动力，利用脉冲喷吹机构在瞬间放出压缩空气，诱导数倍的二次空气高速摄入滤袋，使滤袋急剧膨胀，依靠冲击振动和反向气流而清灰的除尘器。脉冲式除尘器是一种高效除尘净化设备，采用脉冲喷吹的清灰方式，具有清灰效果好、净化效率高、处理气量大、滤袋寿命长、维修工作量小、运行安全可靠等优点；但需要压缩空气，而且当供给的压缩空气压力不能满足要求时，请回效果会大大降低。由于脉冲袋式除尘器优点突出，所以，它的应用越来越广泛。 脉冲除尘气具有多种形式，如逆喷、顺喷、对喷、旋转喷吹等。吹气源压为低于0.25MPa 者成为低压喷吹；吹气源压为高于0. 5MPa者成为高压喷吹。 二、脉冲除尘器工作原理图 以脉冲袋式除尘器为例，工作原理如下图所示。 脉冲阀一端接压缩空气包，另一端接喷吹管，脉冲阀背压室接控制阀，脉冲控制仪控制着控制阀及脉冲阀开启。 当控制仪无信号输出时，控制阀的排气口被关闭，脉冲阀喷口处关闭状态； 当控制仪发出信号时控制排气口被打开，脉冲阀背压室外的气体泄掉压力降低，膜片两面产生压差，膜片因压差作用而产生位移，脉冲阀喷吹打开，此时压缩空气从气包通过脉冲阀经喷吹管小孔喷出(从喷吹管喷出的气体为一次风)。 当高速气流通过文氏管诱导器诱导了数倍于一次风的周围空气（称为二次风）进入滤袋，造成滤袋内瞬时正压，实现清灰。
（1） 喷吹管管径 选择喷吹时，其直径与脉冲阀出气管的管径相当，由于无需耐压要求，一般都选择薄板无缝； 喷吹管的长度取决于脉冲阀能喷吹的滤袋数、滤袋的直径和滤袋的中心距；喷吹管的壁厚取取决于管的长度和材质，选用时要保证喷吹管不会因自重而弯曲即可。 （2） 喷吹口孔形状 设计喷吹管的喷吹口时，喷吹口孔距的公差为±0.5mm，喷吹孔应垂直向下，不能倾斜，其轴心线的垂直≤0.4mm，否则喷吹气流会冲刷滤袋；喷吹口一般是钻孔成型，这种孔易工，但喷吹阻力大。 带翻边的弧形孔阻较小，这种喷吹口不仅减少系统喷吹阻力，而且能使压缩气流尽量汇于一点喷吹，以防气流发散无序冲刷滤袋，从而从结构上减少冲刷滤袋的可能性。 1.喷吹管到袋口的距离 喷吹管距滤袋口的距离是设计脉冲袋式除尘器的重要尺寸，它与喷吹管结构、滤袋大小、粉尘性质等诸多因素有关，所以设计时应予重视。所以，我们维奥的技术人员针对这一设计环节，总结出以下几点： （1）根据滤袋数量确定喷吹管长度。 （2）喷吹管的壁厚应根据其长度和材质(硬度)确定，保证不会由于自重而弯曲变形。 （3）高效率清灰系统喷吹管上安装超音速引流喷嘴，防止喷吹气流的偏中心现象发生。 （4）如果不安装引流喷嘴，只在喷吹孔下焊接一节短管，不能克服喷吹气流的偏中心现象，而且会由于超音速喷吹气流与管道之间的摩擦而产生阻力。 （5）为了保证脉冲气流量进入第一个滤袋和最后一个滤袋的差别在士10%以内，同一条喷吹管上的孔径可能会不同。一般是远离气包的喷吹孔比靠近气包的喷吹孔径小0.5～ 1.0mm。 （6）根据气包压力、脉冲阀阻力、喷吹管尺寸、喷吹孔数量等因索，超音速脉冲气流的膨胀角度一般是20°左右。必须结合滤袋口径，我们维奥的脉冲除尘器会根据设计师的经验和实验数值，来确定喷吹管离花板的最佳距离，保证喷吹气流可以覆盖整条除尘布袋长度。 1.电磁脉冲阀 所谓电磁脉冲阀，是指在给出瞬间电信号时通过这种阀门的气流，如同脉冲现象一样有短暂起伏的变化，故称脉冲阀。行业标准定义的电磁脉冲阀为电磁先导阀和脉冲阀组合在一起，受电信号控制的膜片阀。 脉冲阀是脉冲喷吹清灰装置的执行机构和关键部分，主要是直角式、淹没式和直通式三类，每类有若干规格，接通口20-102mm（0.75-4in）,还有更大尺寸。国产脉冲阀的工作压力直角式阀和直通式阀是0.4-0.6MPa，淹没式阀是0.2-0.6MPa;进口产品不管哪一种阀，工作压力范围均是0.06-0.86MPa,没有承受压力和应用力高低之区别。
