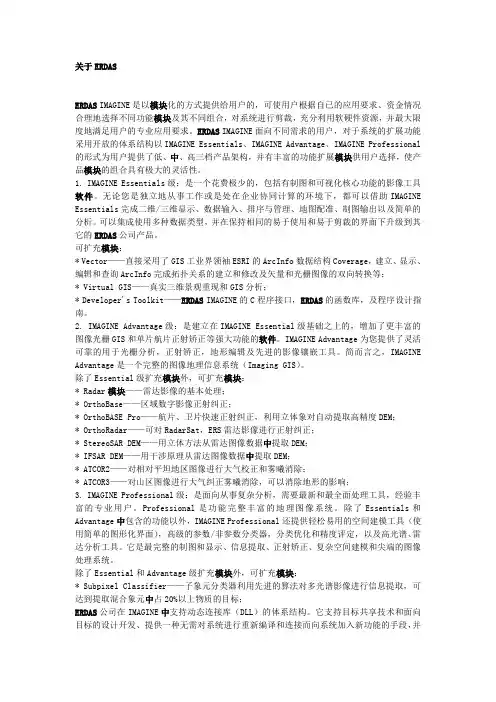

关于ERDAS
ERDAS IMAGINE是以模块化的方式提供给用户的，可使用户根据自已的应用要求、资金情况合理地选择不同功能模块及其不同组合，对系统进行剪裁，充分利用软硬件资源，并最大限度地满足用户的专业应用要求。ERDAS IMAGINE面向不同需求的用户，对于系统的扩展功能采用开放的体系结构以IMAGINE Essentials、IMAGINE Advantage、IMAGINE Professional 的形式为用户提供了低、中、高三档产品架构，并有丰富的功能扩展模块供用户选择，使产品模块的组合具有极大的灵活性。
1.IMAGINE Essentials级：是一个花费极少的，包括有制图和可视化核心功能的影像工具软件。无论您是独立地从事工作或是处在企业协同计算的环境下，都可以借助IMAGINE Essentials完成二维/三维显示、数据输入、排序与管理、地图配准、制图输出以及简单的分析。可以集成使用多种数据类型，并在保持相同的易于使用和易于剪裁的界面下升级到其它的ERDAS公司产品。
可扩充模块：
*Vector——直接采用了GIS工业界领袖ESRI的ArcInfo数据结构Coverage，建立、显示、编辑和查询ArcInfo完成拓扑关系的建立和修改及矢量和光栅图像的双向转换等；
*Virtual GIS——真实三维景观重现和GIS分析；
*Developer's Toolkit——ERDAS IMAGINE的C程序接口，ERDAS的函数库，及程序设计指南。
2.IMAGINE Advantage级：是建立在IMAGINE Essential级基础之上的，增加了更丰富的图像光栅GIS和单片航片正射矫正等强大功能的软件。IMAGINE Advantage为您提供了灵活可靠的用于光栅分析，正射矫正，地形编辑及先进的影像镶嵌工具。简而言之，IMAGINE Advantage是一个完整的图像地理信息系统（Imaging GIS）。
除了Essential级扩充模块外，可扩充模块：
*Radar模块——雷达影像的基本处理；
*OrthoBase——区域数字影像正射纠正；
*OrthoBASE Pro——航片、卫片快速正射纠正，利用立体象对自动提取高精度DEM；
*OrthoRadar——可对RadarSat，ERS雷达影像进行正射纠正；
*StereoSAR DEM——用立体方法从雷达图像数据中提取DEM；
*IFSAR DEM——用干涉原理从雷达图像数据中提取DEM；
*ATCOR2——对相对平坦地区图像进行大气校正和雾曦消除；
*ATCOR3——对山区图像进行大气纠正雾曦消除，可以消除地形的影响；
3.IMAGINE Professional级：是面向从事复杂分析，需要最新和最全面处理工具，经验丰富的专业用户。Professional是功能完整丰富的地理图像系统。除了Essentials和Advantage中包含的功能以外，IMAGINE Professional还提供轻松易用的空间建模工具（使用简单的图形化界面），高级的参数/非参数分类器，分类优化和精度评定，以及高光谱、雷达分析工具。它是最完整的制图和显示、信息提取、正射矫正、复杂空间建模和尖端的图像处理系统。
除了Essential和Advantage级扩充模块外，可扩充模块：
*Subpixel Classifier——子象元分类器利用先进的算法对多光谱影像进行信息提取，可达到提取混合象元中占20%以上物质的目标；
ERDAS公司在IMAGINE中支持动态连接库（DLL）的体系结构。它支持目标共享技术和面向目标的设计开发、提供一种无需对系统进行重新编译和连接而向系统加入新功能的手段，并
允许在特定的项目中裁剪这些扩充的功能。在ERDAS IMAGINE中直接提供了下列DLL库：*图像格式DLL——提供对多种图像格式文件无需转换的直接访问，从而提高易用性和节省磁盘空间。支持的图像格式包括：IMAGINE、GRID、LAN/GIS、TIFF（GeoTIFF）、GIF、JFIF （JPEG）、FIT、BMP和原始二进制格式。
*地形模型DLL——提供新类型的矫正和定标（Calibration），从而支持基于传感器平台的校正模型和用户剪裁的模型。这部分模型包括：Affine、Polynomial、Rubber Sheeting、TM、SPOT、IKONOS、QuickBird、Single Frame Camera等。
*字体DLL库——提供字体的裁剪和直接访问，从而支持专业制图应用、非拉丁语系国家字符集和商业公司开发的成千种字体。IMAGINE8.3中支持OTL（IMAGINE8.1，8.2）、TrueType、Postscript字体。
关于ENVI
ENVI（The Environment for Visualizing Images）是一套功能齐全的遥感图像处理系统，是处理、分析并显示多光谱数据、高光谱数据和雷达数据的高级工具。获2000年美国权威机构NIMA遥感软件测评第一
强大的影像显示、处理和分析系统
ENVI包含齐全的遥感影像处理功能：常规处理、几何校正、定标、多光谱分析、高光谱分析、雷达分析、地形地貌分析、矢量应用、神经网络分析、区域分析、GPS联接、正射影象图生成、三维图像生成、丰富的可供二次开发调用的函数库、制图、数据输入/输出等功能组成了图像处理软件中非常全面的系统。
ENVI对于要处理的图像波段数没有限制，可以处理最先进的卫星格式，如Landsat7、IKONOS、SPOT,RADARSAT,NASA,NOAA,EROS和TERRA，并准备接受未来所有传感器的信息。强大的多光谱影像处理功能
ENVI能够充分提取图像信息，具备全套完整的遥感影像处理工具，能够进行文件处理、图像增强、掩膜、预处理、图像计算和统计，完整的分类及后处理工具，及图像变换和滤波工具、图像镶嵌、融合等功能。ENVI遥感影像处理软件具有丰富完备的投影软件包，可支持各种投影类型。同时，ENVI还创造性地将一些高光谱数据处理方法用于多光谱影像处理，可更有效地进行知识分类、土地利用动态监测。
更便捷地集成栅格和矢量数据
ENVI包含所有基本的遥感影像处理功能，如：校正、定标、波段运算、分类、对比增强、滤波、变换、边缘检测及制图输出功能，并可以加注汉字。ENVI具有对遥感影像进行配准和正射校正的功能，可以给影像添加地图投影，并与各种GIS数据套合。ENVI的矢量工具可以进行屏幕数字化、栅格和矢量叠合，建立新的矢量层、编辑点、线、多边形数据，缓冲区分析，创建并编辑属性并进行相关矢量层的属性查询。
ENVI的集成雷达分析工具助您快速处理雷达数据
用ENVI完整的集成式雷达分析工具可以快速处理雷达SAR数据,提取CEOS信息并浏览RADARSAT和ERS-1数据。用天线阵列校正、斜距校正、自适应滤波等功能提高数据的利用率。纹理分析功能还可以分段分析SAR数据。ENVI还可以处理极化雷达数据，用户可以从SIR-C和AIRSAR压缩数据中选择极化和工作频率，用户还可以浏览和比较感兴趣区的极化信号，并创建幅度图像和相位图像。
地形分析工具
ENVI具有三维地形可视分析及动画飞行功能，能按用户制定路径飞行，并能将动画序列输出为MPEG文件格式，便于用户演示成果。
关于PCI
PCI GEOMATICA是PCI公司将其旗下的四个主要产品系列，也就是PCI EASI/PACE、（PCI SPANS，PAMAPS）、ACE、ORTHOENGINE，集成到一个具有同一界面、同一使用规则、同一代码库、同一开发环境的一个新产品系列，该产品系列被称之为PCI GEOMATICA。对于20多年来一直致力于向地学界提供全方位解决方案的PCI公司来说，始终坚持领先一步的原则，地理咨讯永远在变迁，而地理咨讯软件更处于变迁的前沿。在今天，随着用户需求广度与深度的不断拓宽与加深，越来越多的人希望软件是一个可以满足用户所有需求的良好的工具。由于对这一点的正确把握，经过4年努力，PCI公司将原有的四个产品系列整合在一起，产生了一个使用简单、灵巧的工作平台----PCI GEOMAITCA。该系列产品在每一级深度层次上，尽可能多的满足该层次用户对遥感影像处理、摄影测量、GIS空间分析、专业制图功能的需要，而且使用户可以方便地在同一个应用界面下，完成他们的工作。在这之前，用户需用多个软件来实现，并且需要面对多个软件经销商、多个软件技术支持、多次的培训、对多个软件的维护，以及不得不投入相当大的精力来在多种数据格式间，进行数据转换。
产品模块功能介绍
PCI Geomatica FreeView(PCI地理咨讯通用视窗)FreeView是PCI公司为用户提供的一个免费的影像浏览工具，用户可以从PCI的网址上直接下载。用于浏览、显示各种数据，如矢量、位图、卫星影像（如LANDSAT,SPOT,RADARSAT,ERS-1/2,NOAA AVHRR等）、航片以及与GIS矢量数据叠加显示、进行属性查询等。FreeView还具有影像增强，任意漫游、缩放、影像灰度值矩阵显示等功能
PCI Geomatica GeoGateway（PCI通用数据转换工具）PCI Geomatica GeoGateway包含PCI Geomatica FreeView的所有功能。
PCI Geomatica Fundamentals(PCI地理咨讯基础版)PCI Geomatica Fundamentals包含PCI Geomatica GeoGateway的所有功能。
主要包括以下部件：
Focus浏览环境OrthoEngine FLY!（演示模式）软件许可管理器
PCI Geomatica Prime（PCI地理咨讯专业版）PCI Geomatica Prime包含PCI Geomatica Fundamentals（见上一节）的所有功能。此外，增加了PCI Modeler、EASI、FLY!、算法库等模块。Geomatica Prime是强大的、低成本解决方案，提供的工具可用于影像几何校正、数据可视化与分析以及专业标准地图生产。
PCI Productivity Tools（PCI地理咨讯生产工具）该软件是PCI公司为了提高PCI软件的生产能力和效率而专门设计的，其主要功能是为用户提供一系列自动或批处理操作的导向功能。该软件是PCI GEOMATICA PRIME或FUNDAMENTALS功能的扩展。主要提供影像自动镶嵌功能及针对ORTHOENGINE系列产品的航片，光学卫星影像，雷达卫星的自动同名点收集功能。同时提供影像控制点库及库管理功能。
PCI AIRPHOTO MODEL（PCI地理咨讯系统航空正射影像处理器）是一个与PCI Geomatica Fundamentals或Geomatica Prime模块一起使用的功能强大的航空照片正射校正工具。该模块运用了特殊的算法模型将已经扫描的或由数字摄像机得到的照片制作成精确的正射影像图。所生成的图像可以转化为多种文件形式，作为许多GIS/CAD/MAP软件的数据源。同时用户可选择附加的DEM自动提取、3DVIEW和三维特征提取模块（OrthoEngine Airphoto DEM）来构造自己的数字摄影测量软件包。
该软件具有如下功能：项目工程文件建立（含有自动框标点收集）、直接地理参考座标信息读取（支持GPS/INS、支持外定向输入，及文本控制点输入）、标准相机或数码相机内定向、
控制点与同名点收集、区域光线束平差、数据侦测、残差报告及多种形式DEM导入功能、生成正射影像、镶嵌和输出项目报告。
PCI SATELLITE MODELS（PCI地理咨讯系统卫星正射影像处理器）该模块主要对SPOT1,2, 3,&4、Landsat4,5&7、IRS1A/B/C/D、AVHRR、IKONOS（NITF with Rapid Positioning Capability--RPC）、ASTER、RADARSAT、JERS1、ERS1&2卫星影像进行正射纠正，该模块包含针对上述传感器的计算模型（允许用户自建新传感器计算模型），并纠正由于卫星姿态和位置、地形变化、及投影产生的畸变。
该模块主要包括以下功能：项目建立、具有无须（或少量）地面控制点就可以对雷达影像进行精确纠正的特殊雷达算法模型、控制点及同名点收集、区域光线束平差、残差报告及多种形式DEM导入功能、镶嵌、正射影像生成----特别是对雷达影像，还具有设置生成正摄影像的同时对影像滤波、可以按照电压或功率方式导入数据，以及可以按影像视数导入数据的功能。
精度：一般地区，在有精确DEM和GCP的情况下，精度为1/3像元。
PCI IKONOS MODELS（（PCI地理咨讯系统IKONOS卫星正射影像处理器）PCI公司特别针对IKONOS设计的OrthoEngine Ikonos包含从Ikonos数据生成高精度正射影像的空间传感器数学模型，可校正由卫星姿态，地形起伏，地球曲率及制图投影引起的影像变形。利用地面控制点、同名点计算生成正射影像。若无控制点也可利用磁带、CD提供的影像角点坐标进行计算。可以从未校正影像中裁剪感兴趣区域，使正射校正只在设定区域内执行，生成较小的正射影像以提高处理速度。对批量影像可采用批处理方式。可选择校正后删除原始影像以节省硬盘空间。若不提供DEM，系统将默认处理区域为平面，利用平均高程，对影像进行校正处理。用户可以利用高程比例及高程偏移、修改DEM高程值。可调高速缓存提高处理速度。可选最邻近象元，双线性内差，双三次卷积，8点，16点，sin x/x算法进行重采样。
PCI AUTOMATIC DEM EXTRACTION（PCI地理咨讯系统航片、及光学卫星影像自动DEM提取工具）本软件包附加在PCI Geomatica Fundamentals或Geomatica Prime模块之上，可从航片、SPOT，IRS、ASTER影像上自动提取DEM。软件允许用户选择提取绝对和相对高程，如果提取绝对高程，必须收集GCP和同名地物点。产生的DEM可以用多种格式输出。
主要功能包括：核线影像生成、自动DEM提取、GEOCODE DEM、2D DEM手工编辑、出错点消除及内插等。
PCI Automatic RADARSAT DEM（PCI地理咨讯系统雷达卫星影像自动DEM提取工具）本软件包附加在PCI Geomatica Fundamentals或Geomatica Prime模块之上，可从RADARSAT影像上自动提取DEM。软件允许用户选择提取绝对和相对高程、如果是提取绝对高程，必须收集GCP和同名地物点。产生的DEM可以用多种格式输出。
主要功能包括：核线影像生成、自动DEM提取、GEOCODE DEM、2D DEM手工编辑、出错点消除及内插等。
PCI3D Viewing and Editing（PCI地理咨讯系统立体判读工具）OrthoEngine3D Viewing and Editing附加在Geomatica Fundamentals或Geomatica Prime之上，向用户提供三维立体显示和特征提取（矢量编辑）功能、主要面向航片、SPOT、IRS-1、RADARSAT影像。同时也包括3D DEM编辑。
本软件需要特殊的辅助硬件来工作--偏振眼镜/监视器。
PCI Advanced Modules（PCI地理咨讯系统高级影像处理工具）PCI Advanced Modules（PCI 地理咨讯系统高级影像处理工具），包括以下几个模块：
光学部分Optical(using EASI/PACE technology)
雷达处理部分Radar(using EASI/PACE technology
GIS(using SPANS)GIS空间分析部分SPANS强大的分析和模型工具为决策者提供综合而且
廉价的工具以将地学数据整合到他们的业务中。
Hyperspectral(using EASI/PACE technology)高光谱处理器Hyperspectral Analysis PCI软件的高光谱分析（Hyperspectral Data Analysis）模块提供高光谱地物库，并支持用户有限光谱通道的光谱库，即可由用户自行组合成有限光谱通道（如10－20个）的光谱曲线库。它同时提供用户各种光谱分析能力，自动地物判识（根据光谱特点），包括：
·光谱角制图工具（Spectral Angle Mapper)
·光谱记录的添加
·光谱数据的算术运算
·高到低的谱卷积和高斯卷积
·光谱库报告
·影像光谱到参考光谱的匹配
·支持用户对光谱库记录的修改
·谱的归一化
用户可用上述工具对高光谱影像进行辅助的或半自动的地物判识，或结合PCI软件的多光谱分析（Multispectral Analysis)和神经元网络分类模块及其他影像解译方法进行地物判识。
Software Toolkit with GDB Technology（C语言开发工具包）Software Toolbox Object Libraries
它是PCI软件的底层开发工具，由150个C和FORTRAN源程序和库构成，具备完备的语法结构。用户可用它们编写应用系统、访问数据库和外设、显示影像和进行影像处理。同时它还提供PCI用户界面编辑功能，使用户可以将新开发的功能和程序加入到PCI软件的用户界面上。
PCI AUTHOR（PCI用户界面编辑器）Author应用程序是一个基于EASI+描述语言的直观并且功能强大的可视化设计工具，该语言已被集成进入SPANS和EASI/PACE软件中。它允许有能力的高级用户将EASI+提供的底层功能，用图形界面的方式得以体现。SPANS和EASI/PACE 的功能都被集成进入了EASI+的框架结构中，使得用户可以方便的创造、编辑和运行用户定制的所有SPANS和EASI/PACE所提供功能的图形程序。
ACE Cartographic Edition v3.2（PCI专业制图工具）PCI的ACE是一个功能完善的专业制图软件，其特点有：完全的"所见即所得"环境，栅格与矢量一体化，图像可以是黑白、真彩色和伪彩色图像，矢量数据分层调用，每类要素的表示方法存储在RST(表示码设置表RepCode Setup Table)中统一管理，具有任意复杂的填充方式和多层线形的制作功能和灵活的文字注释方式，一张图可分成多个区域，图廓可以可视化制作调整，可支持各种绘图仪和打印机。有符号编辑和外国文字（包括汉字）引入的功能。支持分色打印。具有索引功能。专业雷达处理雷达由于具有全天时、全天侯获取数据的能力，加上在海洋、冰雪、植被、地质、军事很多应用领域的独特优势，引起了各国的普遍重视，有人提出了九十年代是雷达遥感的时代，如果注意到目前的运行星载遥感系统，已经有多少是SAR系统，又有多少在计划中，就会知道这一结论是恰如其分的。PCI公司紧紧抓住了这一发展趋势，在雷达数据处理领域始终保持了绝对的世界领先地位。要得到SAR图像，需要经过一个十分复杂的成像处理过程，加拿大的MDA公司用了二十年的时间，才完善了SAR成像软硬件系统。如今，使用PCI提供的SARP，就可以实现只有地面站才能装备的庞大系统所能实现的全部功能。购买原始信号数据，可节约一大笔开支，而且用户可根据自己的应用目的，灵活控制成像过程，也就是控制信息的增强压制和表现方式，避免了地面站的流水作业产品不适合特殊应用目的的情况。
PCI的APP提供了针对海洋应用、点目标检测(军事应用)和特殊构像情况(如大视角的远距
离成像)的精细成像处理算法，这个产品是超前的，因为雷达遥感应用领域的很多专家才刚刚认识到：欲把应用深入下去，必须从头（成像）做起，PCI已可以提供完善的产品了。在常规SAR图像处理方面，PCI提供的软件的特色是为SAR图像几何校正这一难题的解决，提供了完备的解决方法，另外提供了丰富的滤波、纹理分析、辐射校正与定标、变化检测和图像质量评价工具。PCI提供的另一个软件包可以用Radarsat的立体像对提取DEM，这是目前这一领域唯一的一个实用化的软件，利用雷达立体像对提取DEM与利用光学立体像对提取DEM相比，难度在于雷达图像特征复杂，同名点的匹配需要复杂的数学方法
关于eCognition
遥感和GIS的距离：
下列最近的发展激发了在地理信息领域对自动影像分析的有效过程的需求：
在遥感领域越来越倾向于更加强大和更加廉价的程序：新的提供高分辨率影像数据卫星的产生、新的雷达传感器以及在航空数据生产方面更富成效的技术正在创造对自动解译的强烈的需求。
对于每个其他类型的数据库文件，GIS的效率依赖于质量和最新的数据。因此，对遥感和GIS 整合的强烈需求是存在的：企望使用地球观测信息来更新和生成GIS数据库。从遥感数据生成GIS目标在未来几年内将成为遥感和GIS界一项极富挑战性的任务。然而，自动影像分析程序技巧的现状受到限制，极大量的工程只有在大量人力操作的帮助下才能实现。
基于像元方法的缺点：
这些限制的原因在哪里呢？大多数商业性解决自动影像分析的方案主要受导于基于像元的方法。但是三个方法上的障碍也因此反复出现：
基于像元的方法具有深刻的困难，在访问有纹理或低对比度的数据（例如VHR或者雷达数据）时或者在确定土地利用类型并且缺少纯粹土地覆盖时尤其典型。大多数情况下对地理信息的需求包括对前后关联信息的分析，例如对嵌在一定上下文中的或者生镜中的组分的分析。更新矢量GIS需要从地球观测数据生成的有意义的分类多边形。基于像元解译的多边形很少能满足GIS对多边形的要求。
在很多操作过程中感兴趣的特定区域的GIS信息已经存在，应用这些信息来解译新的遥感影像将非常有用和省时，但通常没有工具在整合和同时处理不同数据类型时允许和支持多源数据融合。
新的方案：
事实上，上面提到的困难是如此深刻，因此，有效的遥感和GIS的整合仍然是一个研究和发展问题。然而，eCongnition是基于一种新的自动影像分析方法，是专门为解决这些特定的问题设计的。ECongnition非常期望成为您选择来进行分析的工具、特别是在操作设置下的应用。
Econgnition的优点：
1.以提供一整套基本工具进行自动影像分析为特色的综合性系统；
2.对纹理或者低反差数据的分析，例如VHR-卫星影像、航空或雷达数据；
3.容易调节影像目标精度到指定影像数据和指定任务；
4.透明的、可调节的模糊逻辑分类；
5.非常容易和有效的最近邻知识训练基础：击键与分类；
6.模型化和复杂语意的分析，分析上下关联的信息和对土地利用进行分类；
7.对任意数量层的分析；
8.多源数据整合：同时对任意数据类型的分析，例如不同精度、GIS层、高程数据等；
9.整合进入或者更新GIS数据库的专题栅格层的输出；
10.直观的操作；
11.不同的透明度和可访问的界面用来显示关于影像目标的信息、特征和每个单步分类；
12.纯粹的影像分析软件；
13.面向分割（同质区）；
14.基于模糊逻辑的分类知识；
15.不同的分割级别；
16.基于栅格；
17.使用成员函数与/或采样进行分类，上下文特征、分割特征（如形状）等等可用于分类；
18.分辨率合并；
19.NDVI；
20.GIS数据用于街区；
21.PAN（漫游）；
关于ER Mapper
ER Mapper在142个国家的用户使用着，全球有514家销售商提供支持，是世界上最流行的桌面集成化图像处理软件。
使用广泛的图像
使用强大的ER Mapper智能，你可以轻松地将你的图像数据用一个无缝的镶嵌集成起来。建立ER Mapper聪明的数据算法提高图像质量，不需要临时的磁盘文件体验实时的处理。采用压缩智能达到25：1的压缩比，使图像更易管理。
最好的是可以利用免费的ER Mapper图像插件，与GIS和Microsoft Office用户共享你的图像和数据算法，插件支持Autodesk World,AutoCAD Map,ArcView3.1,MapInfo,以及OLE程序，如Microsoft Word,Excel,Power Point.
用二维和三维展示你的工作
使用ER Mapper实时地对二维和三维的各种大小的图像进行漫游和缩放。不需等待，不会混乱。直接读取普通的图像格式，快速地开始工作。
在你的设计里将图像，向量图形，GIS和表格组合成统一的视觉形象。
使用强大的全新的集成工具
使用功能强大的衔接的集成工具，快速地将图像集成于你的应用流程中。
轻松操作正色摄影智能，图像显示和镶嵌智能，航片平衡智能和压缩智能，提供一个完全的集成方案。
提高你的工程成果
需要突出显示火灾危险吗？要寻找新的城市发展吗？要完成一次环境影响的研究吗？要对重要地区更仔细的探测吗？
使用功能强大的增效工具，如分类，FFT，轮廓，从你的图像中提取出最多的信息。
生产成品质量的地图
使用拖拽的地图产生工具建立成品质量的地图，并且采用自带的PostScript兼容引擎输出生成极好的二维/三维效果的地图。
与GIS和其它系统动态联接生成完整的表现，另外还有其它生产工具，如交互的轮廓生成，光栅图像和向量图形的转换。
使用免费的ER Mapper评估版CD-ROM，你会自己发现为什么ER Mapper通过GIS领
域严格的比较后被评为图像处理产品的第一名。
ER Mapper在142个国家的用户使用着，全球有514家销售商提供支持，是世界上最流行的桌面集成化图像处理软件。
使用广泛的图像
使用强大的ER Mapper智能，你可以轻松地将你的图像数据用一个无缝的镶嵌集成起来。建立ER Mapper聪明的数据算法提高图像质量，不需要临时的磁盘文件体验实时的处理。采用压缩智能达到25：1的压缩比，使图像更易管理。
